Как сделать шумоизоляцию трубы отопления

Заделка пространства между гильзой и отопительным стояком

Как и в случае с канализационными трубами, всю работу мы делали самостоятельно.

Эта задача тоже оказалась несложной:

Сначала извлекли весь мусор, который строители использовали вместо изоляции.
Потом тщательно очистили и обезжирили гильзу изнутри и поверхность трубы.
Забили в гильзу обрезки асбестового шнура, не доходя до верха на 4-5 см.
Залили поверх шнура Вибросил. Делали это при помощи специального пистолета. Выдавить герметик вручную невозможно – настолько он густой и плотный.
Выровняли шов, чтобы он смотрелся эстетично.

По одному и тому же принципу мы действовали как работая с теми гильзами, которые вмонтированы в пол, так и с потолочными. После застывания герметика звук исчез почти полностью – до нас доносятся лишь отдельные крики и громкий лай собаки.

Вот так мы решили проблему отсутствия шумоизоляции в пластиковых канализационных трубах и избавились от необходимости слышать все разговоры соседей. Затраты при этом были минимальными, а эффект – замечательным.

Практический совет по звукоизоляции инженерных внутридомовых систем

Перед началом работ требуется проконтролировать, действительно ли источником являются радиаторы. Для этой цели их накрывают несколькими слоями крепким материалом, к примеру, ватным одеялом. В случае, когда степень гула снизился, первопричина действительно в батареях.

Шумовибрация также увеличивается из-за малопрочного крепления частей санитарно-технической системы. В таком случае необходимо:

Диагностировать звуковой фон от радиаторов;
обследовать качество крепежных узлов;
очистить свободное пространство около батарей;
заполнить изоляционным веществом все выявленные трещины;
закрепить разболтавшиеся крепления;
выполнить ревизию качества просветов в перекрытиях и зашпаклевать их.

Какие виды шума могут издавать трубопроводы

О звуках, исходящих от элементов отопительных систем, ходят легенды. При определенных обстоятельствах в доме шумят не только трубы отопления, но и другие трубопроводы. При этом диапазон звучания у всех санитарно-технических систем приблизительно одинаков. Самыми «музыкальными» являются металлические трубы, но и пластмассовые могут «порадовать» необычными мелодиями. Система водяного отопления может издавать самые разнообразные звуки:

журчание;
бульканье;
дребезжание;
стук;
треск;
щелчки;
гул;
свист;
вой.

Специфические звуки сигнализируют о наличии неполадок в системе отопления, поэтому необходимо в короткие сроки выявить и устранить источник шума, так как систематичное воздействие его на человека приводит к расстройствам нервной системы, мешает сну и снижает работоспособность.Почему шумит вода в трубах отопления*Шум в трубах отопления вызывают следующие причины:

воздушные пробки;
высокая скорость движения теплоносителя, обусловленная неправильно подобранным диаметром трубопровода или уменьшением внутреннего просвета трубы вследствие зарастания её стенок;
утечка теплоносителя на аварийных участках или через плохо закрытые вентили;
отслоившаяся от стенок труб окалина или мусор, попавший в контур при монтаже;
неисправные или неправильно установленные вентили;
избыточная мощность насоса или его установка с нарушениями;
износ регулировочных вентилей или термостатических головок;
кавитация – образование пузырьков пара в теплоносителе на участке резкого увеличения диаметра трубопровода (возникновение области пониженного давления) с последующим их схлопыванием, разрушающим оборудование;
нарушения технологии монтажа (использование , не соблюдение минимального расстояния между параллельными участками металлического трубопровода при монтаже, установка фильтра или вентиля не по указанному на нем направлению потока и т.д.).

Если посторонние звуки появились в разгар отопительного сезона или не исчезли после состоявшегося запуска, то это является сигналом о наличии неисправностей, причём неполадки следует искать не только у себя или соседей по стояку, но и в тепловом пункте или элеваторном узле — источник неприятностей может находиться далеко за пределами жилья, так как звуковые волны хорошо распространяются по трубам.

Способы нейтрализации шума

Источник шума часто оказывается в местах расположения общедомовых коммуникаций. Давление теплоносителя на узле ввода теплотрассы самое высокое, поэтому малейшие неисправности в нем могут тут же заявить о себе в виде странных звуков на весь подъезд. В частном доме самым шумным местом является топочная или теплогенераторная, где располагается котел и вся система его обвязки.

Если проблема оказалась в неисправности оборудования коллективной собственности, то самостоятельно ее устранять не стоит. Изношенные узлы могут буквально рассыпаться при малейших попытках их раскрутить, и вся вина будет возложена на того, кто несанкционированно вмешался в работу «идеально отлаженной» системы. Лучше направить жалобу в обслуживающую организацию и терпеливо ждать их представителя для ремонта неисправных узлов.

Наглядная памятка с координатами адресатов при необходимости обращения по вопросам ЖКХ

Если же удалось диагностировать неполадки в пределах своего или соседского жилья, то следует как можно быстрее заняться их ликвидацией. В этом случае любое промедление чревато усугублением ситуации и усложнением ремонтных работ.

Шумоизоляция элементов отопления

В отдельных случаях магистраль является не источником звуков, а проводником. Через нее в квартиру доносятся разговоры соседей, плач детей и лай собак. Решить проблему поможет шумоизоляция труб в квартире.

Стены и перекрытия способны задерживать звуки. Плотное размещение труб в перегородках позволяет поглотить часть шумов. Для этого силиконом (герметиком) заполняются щели, образовавшиеся вокруг труб.

Биметаллические радиаторы отопления передают звуковые волны даже через толстые стены. Радикальный способ решения проблемы – установка современных чугунных радиаторов. Чем тяжелее вес изделия, тем оно меньше подвергается вибрации. Следовательно, звукопроводность чугунных батарей сводится к минимуму.

Другой способ — установка экрана на радиаторы. Специальную решетку изготавливают из листа ДСП либо фанеры. На внутреннюю сторону закрепляется слой плотной ткани. Минвата для звукоизоляции – одно из лучших решений. В случае ее отсутствия можно использовать другие высокотемпературные материалы. По бокам проема радиатора устанавливаются крепления, на которые монтируется экран. Пространство сверху и снизу желательно оставить открытым для свободной циркуляции воздуха. Недостаток такого способа заключается в том, что решетка вместе с шумом поглотит часть тепла, что увеличит расходы на отопление.

Особенности алюминиевых радиаторов

Алюминий занимает 3 место в мире по распространённости в земной коре. Среди других промышленных металлов он выделяется прочностью, небольшой массой и повышенной теплопроводностью. Высокую устойчивость к коррозии при контакте с окружающей средой обеспечивает оксидная плёнка.

Эти качества сделали алюминий незаменимым при изготовлении изделий с большой площадью и повышенной теплоотдачей. Хорошая пластичность материала расширяет дизайнерские и технологические границы при изготовлении радиаторов отопления. Учитывая, что секции алюминиевых батарей легко удалить или нарастить, их можно поместить в любую нишу и гармонично вписать в изысканный интерьер.

Алюминиевые отопительные батареи отлично впишутся в интерьер любой квартиры или частного дома

Обладая такими положительными качествами, как быстрая теплоотдача и привлекательный дизайн, алюминиевые радиаторы всё же имеют существенный недостаток — чувствительность к качеству воды и перепадам давления. Из-за этого на батареях часто образуются микротрещины и свищи, провоцирующие протекание жидкости в помещение.

При возникновении течи в батарее появляется необходимость заделки образовавшегося отверстия. Устранить проблему можно путём пайки или проклеивания повреждённого участка. Обычная пайка не подходит, так как защитная плёнка образуется моментально после зачистки обрабатываемого участка и препятствует надёжному соединению припоя с поверхностью радиатора.

Для того чтобы обойти оксидную плёнку алюминия, даже при ремонте такого отверстия, используют флюсы

Шумы в водопроводе

Даже легкий шум в водопроводе и системе отопления эхом разносится по этажам. Натянутая «струна» трубы вызывает такой эффект. При поисках причины, почему шумят трубы в ванной, проверяется стояк с верхнего этажа до подвальных помещений. Соседи, тоже страдающие от посторонних звуков, помогут справиться с задачей поиска источника.

Монотонный гул

Утечка вызывает свист и бульканье

Гул и свист возникают из-за нарушения герметичности или снижения проходимости. Оба случая приводят к аварии, если замешкаться с устранением. Свист усиливается при приближении к источнику звука, поэтому место прорыва ищется методичной проверкой стояка. Трубы отопления выдадут точку утечки облаком пара. На трубах с холодной водой в первую очередь проверяются швы и арматура. Отсыревание предметов рядом – основание для проверки: микронный дефект шва под напором станет местом прорыва. Гул и свидетельство повышения давления внутри системы. Если оно не связано с увеличением мощности подачи, причина в уменьшении внутреннего диаметра трубы. Известковые отложения на металлических коммуникациях создают такой слой за 5–7 лет эксплуатации. «Поющему» стояку необходима срочная диагностика. Начать стоит с опроса жильцов: если гул появился после ремонта у соседей, возможный корень проблемы в неверно выбранном диаметре узлов или арматуры. Замена переходников на изделия большего диаметра или поворот заглушек устранит шум. «Поющему» от старости стояку требуется полная замена.

Треск и стук

Соприкасающиеся трубы стучат при колебаниях

Такое поведение свойственно старым металлическим трубам отопления. Это происходит по одной из трех причин:

В теплоноситель попало инородное тело, которое потоками воды носится по системе. Касание стенок вызывает негромкий, но раздражающий стук. Проблема постепенно самоустраняется, если только в качестве инородного тела не выступает крошка известковых отложений труб. В последнем случае вопрос решается только заменой старого стояка.
Если ищете ответ на вопрос, почему шумит вода в трубах отопления, проверьте вентили и краны. Если они изношены, с поврежденными клапанами, их лучше заменить. Эрозия возникает из-за противонаправленности потока арматуре и превышения рекомендованного строка эксплуатации. При игнорировании проблемы тот же дефект приводит к неполному перекрытию потока и росту давления. Возможен прорыв.

Исходящий с одной и той же стороны регулярный шум в трубах водоснабжения указывает на место дефекта. Мастер проверит вентили, убедится, что они установлены без нарушений техники монтажа. Изношенные узлы заменяются.

Одна из распространенных причин, почему шумят трубы отопления, – реакция металла на охлаждение и нагрев. Перепады температуры вызывают расширение стенок на 2–4 миллиметра, но этого достаточно, чтобы плотно прижатая к другой поверхности или кронштейну труба постукивала при колебаниях. При плотно закрепленном кронштейне по той же причине появляются стонущие нотки: скрип и скрежет вызывает трение материалов. Искать причину надо в источнике холодного воздуха, меняющего температуру теплотрассы. В подъезде это открытое или слабо утепленное окно, дома – форточка или входная балконная группа. В первом случае проблему решит утепление окна на холодное время года. Вопрос конфликта свежего воздуха и нагретого от батареи решить сложнее. Амортизирующие прокладки устранят шум, но не снизят нагрузку на трубу. Износ постоянно деформирующегося узла увеличивается многократно. Полное решение проблемы — только перепланировка.

Бульканье

Булькающие звуки – признак инородного тела в носителе. Также шумят трубы отопления из-за пузырьков воздуха. Первая проблема неразрешима собственными силами, устранить вторую можно стравливанием воздуха. Провести процедуру нужно и в своей квартире, и у соседей: круглые трубы далеко распространяют звуки, и причина шума на одном этаже может находиться двумя-тремя этажами выше или ниже. Определить место скопления воздуха можно прощупыванием: контраст температур покажет область затора. В первую очередь проверяются радиаторы и подводы к ним. Эти участки провоцируют скопление воздуха.

Когда шум в котлах отопления

В основном шумы в котлах отопления появляются по тем же самым причинам, которые описывались в разделе труб, батарей. Скорее всего, это известковые отложение, а если по-простому засорение теплообменника. Но конструкция оборудования играет не последнию роль.

Соответственно, если дело в засоре, то надо его прочистить. Если прочистка не помогла, тогда двигаемся дальше и ищем неисправность. Если самим не удалось диагностировать, то надо вызвать специалиста по гарантийному талону или за деньги.

Для тех кто хочет определить проблему шума в котле самостоятельно, даем наводки. Стоит учитывать конструкцию и используемое топливо:

Газовая модель. Возможно, горелка работает неравномерно. Подобная проблема часто появляется в устаревших моделях, где не установлен дополнительный контроль пламени. Если проблема в этом, то стоит обновить модель до современных стандартов.
Твердотопливный котел. Звук может исходить из дымохода. При длительной эксплуатации дымоход засоряется и уменьшается тяга. Стоить почистить дымоход.
Дизель и на отработке. Свистящий звук появляется от сопла форсунки.

Если вы обнаружили неисправность или хотите провести чистку самостоятельно, то вначале ознакомьтесь с инструкцией и рекомендациями производителя. Неправильно произведенная работа может повлечь более серьезные последствия.

Стоит иметь в виду, что проблема шумов может заключать не в одной неполадке, а в целом ряде. Поэтому нужно производить комплексную диагностику отопительного прибора.

Меры предосторожности

Все работы по очистке и пайке алюминиевых батарей необходимо проводить на свежем воздухе или в помещении с принудительной вентиляцией. Пары, выделяемые при нагреве флюсов и припоя, могут вызвать головные боли и тошноту.

Чтоб избежать ожогов от расплавленного припоя и флюса, паяльные работы проводят в закрытой одежде из плотного материала, защитных очках и специальных перчатках.

Для безопасной пайки алюминиевых радиаторов рекомендуется воспользоваться спецодеждой, защитными очками и перчатками

При ухудшении самочувствия нужно срочно прекратить все работы и покинуть помещение.

При прогревании повреждённого участка газовой горелкой необходимо установить мощность пламени, достаточную только для нагрева. Превышение нормы грозит прожжённым радиатором.

Если повреждение слишком большое и нет уверенности в положительном результате ремонта, лучше обратиться к специалистам ремонтной мастерской. В любом случае местный ремонт обойдётся дешевле покупки новой батареи.

Алюминиевые радиаторы имеют много преимуществ, среди которых основным является быстрые нагрев и остывание элементов. Кроме того, они пользуются повышенным спросом благодаря большому количеству дизайнерских решений. Но ремонт данного вида — батарей довольно трудоёмкая процедура и требует определённых навыков.

Бурление в радиаторах

Воздушная пробка создает впечатление закипания отопительной жидкости. Элементы обогрева при этом нагреваются наполовину либо остаются холодными. Проблема решается стравливанием лишнего воздуха. Для этого на торцы батарей устанавливают краны Маевского либо специальные клапаны. Автоматические механизмы удобны тем, что не требуют постоянного вмешательства. Однако такие клапаны чувствительны к засорению, поэтому зачастую малоэффективны. При стравливании лишнего воздуха ручным вентилем под радиатор необходимо подставлять тазик или миску, дабы не затопить соседей и предотвратить повреждение напольного покрытия. После откручивания крана и нажатия клапана появится свист либо шипение, возможно образование брызг. Появление равномерной струи воды (без пузырей) свидетельствует о завершении процедуры.

Шумоизоляция элементов отопления

Неверно вмонтированный вентиль или терморегулятор

Характерные звуки: стук, свист.

Неправильно установленный вентиль или терморегулятор могут стать причиной шума в батареях. Клапан работает правильно только в одном направлении. Если мастер перепутал места соединений, вода пойдет сверху клапана, а не снизу, как должно быть по инструкции.

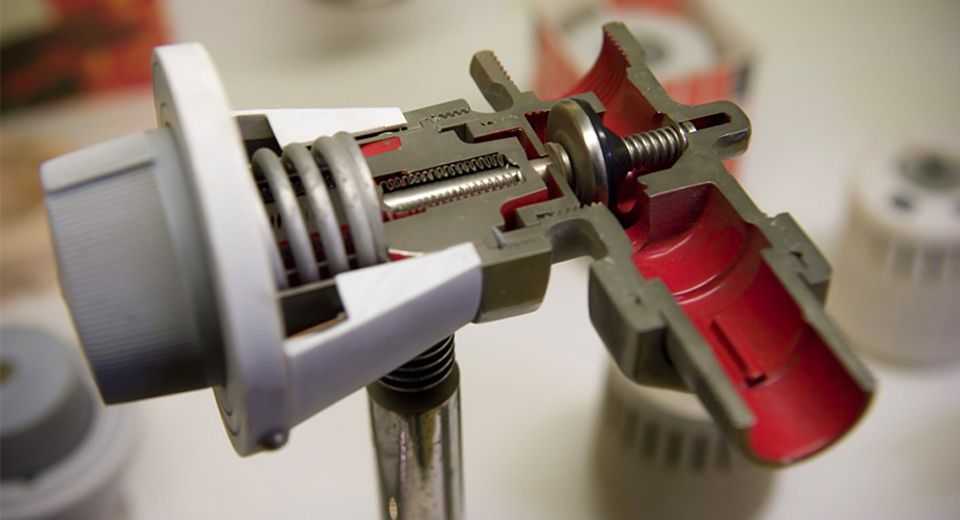

Стандартный терморегулятор для системы отопления в разрезе.

Жидкость, надавливая на клапан, периодически сужает зазор. Иногда он болтается в теплоносителе, перекрывая движение. В результате создается гидроудар за счет кратковременного повышения давления.

Неправильно установленные приборы должны быть заменены или переустановлены.

Батареи журчат

Причиной того, почему батареи отопления в частном доме или квартире начали журчать, являются неровности труб и разный диаметр сечения. Связано это с тем, что вода, циркулирующая по неровностям и изгибам, встречается с препятствиями и обтекает их. Нарушение показателя проходимости жидкости провоцирует возникновение журчания.

Прочистка и промывка батарей

В этом случае, чтобы понять, почему шумят радиаторы отопления, необходимо избавиться от засора и проверить, закрыты и не поврежденные ли вентили. Если с ними все в порядке, воспользуйтесь двумя способами:

Очистка при помощи сильного напора воды.
При помощи специальных химических средств, которые разъедают мусор. Затем его вымывают первым способом.

В случаях, когда засор произошел в большом количестве и образовал пробку, для очистки от мусора может потребоваться помощь сварщика. Совет. При проектировании запорной арматуры учитывайте возможность попадания мусора и откажитесь от вентильного варианта. Используйте только шаровые вентили. Они намного проще в эксплуатации и имеют хорошую износостойкость.

Повышенная степень изношенности отопительных труб в квартире также способствует появлению посторонних звуков в отопительной системе. Проверяйте ее ежегодно. Если было выяснено, что звук исходит именно из радиатора отопления, необходимо проверить его состояние, а его замену лучше доверить специалисту.

Какой металл лучше

Для начала отметим, что конструкции подобного рода могут предназначаться как для теплоотдачи, выполняя функцию радиаторов, так и для забора тепла, когда трубчатый регистр монтируется непосредственно в топочной камере котла или печи.

Плюс в некоторых моделях вместо жидкостного теплоносителя используется разогретый газ, к примеру, радиаторная дымоходная труба.

Стальные трубы для радиаторов отопления заслужено считаются лидерами данного сектора рынка. Конечно, теплоотдача стали не так высока, как у алюминия или меди, она подвержена коррозии и требует регулярного ухода. Но эти недочеты с лихвой компенсирует доступная цена, а также широкий диапазон типов и размеров. Кроме того варить обычный черный металл гораздо проще нежели цветной.
Нержавеющая сталь для таких конструкций используется крайне редко. Не считая того, что ее стоимость, мягко говоря, далека от бюджетной, для пайки нержавейки применяется аргонная сварка, а работать с ней может далеко не каждый профессиональный сварщик.

Важно: оцинкованное железо в данном случае использовать просто нет смысла. Тонкое цинковое напыление в процессе сварки попросту сгорает

В результате и без того слабый сварной шов, дополнительно поражается коррозией.

Использование медных трубчатых регистров оправдано только в случае медной разводки по дому. Теплоотдача меди в четыре раза выше, нежели у черных металлов, поэтому здесь можно говорить про отопление трубами без радиаторов, точнее с минимальным количеством радиаторов. Но, во-первых, цена на медь баснословно высока, а во-вторых, этот металл очень требователен к условиям эксплуатации.

Медная разводка отопления.

1. Медные системы требуют тонко очищенного теплоносителя, не имеющего твердых абразивных вкраплений.
2. В таких системах фурнитура должна быть медной или из совместимых металлов, таких как бронза, никель, хром или латунь. Причем алюминий с медью категорически запрещено совмещать.
3. Медные трубопроводы в обязательном порядке требуют качественного заземления, так как существует опасность электрохимической коррозии.
4. Медь материал мягкий, поэтому система нуждается в дополнительной защите, естественно кожухи и щиты также стоят денег.

Чугунные радиаторные трубы отопления, показанные на фото, в промышленных зданиях и технических помещениях используются до сих пор. Но вес такой конструкции гораздо выше, нежели у бытовой чугунной батареи. Учитывая не эстетичный вид и довольно низкое КПД, популярностью они не пользуются.

Трубчатые чугунные батареи.

Совет: чугунные трубчатые регистры как нельзя лучше подходят для установки в топочную камеру. Оптимальная теплоемкость, низкая цена и неприхотливость в отношении теплоносителя делают их лидерами данного направления.

Альтернативные изоляционные материалы и способы обеспечения качественной звукоизоляции

Применение автомобильного шумоизолятора

Каждый желающий может выполнить своими руками шумоизоляцию фановой трубы с использованием нетрадиционных изоляторов.

В частности, отличный вариант для обеспечения качественной шумоизоляции фановой трубы – автомобильный шумоизолятор.

Характерное свойство: многослойность. Чаще других используют 2-ух слойные изоляторы, включающие в себя фольгу и битум.

К стояку прикладывают липкую сторону с которой сначала нужно снять антиадгезионную бумагу. Данный материал легко справляется с вибрациями, которые появляются в канализационных системах.

Вспененный каучук Kaiflex

Качественную звукоизоляцию канализационного стояка можно осуществить с помощью вспененного каучука Kaiflex. Он является инновационным материалом структура которого предвидит наличие закрытых ячеек. Для его производства использовали вспененный каучук синтетического происхождения.

Его преимущества:

высокие теплоизоляционные свойства;
низкий коэффициент теплопроводности;
прочность и надежность.

Недостаток:

предназначен для шумоизоляции стояков отопления и труб водоснабжения. Но материал успешно на протяжении многих лет применяют для шумоизоляции фановых труб в квартире.

Изоляция Kaiflex нашла свое применение при звукоизоляции трубопроводных систем в промышленных зданиях, в частном строительстве.

Применение качественных крепежных хомутов-демпферов

Крепежный хомут-демпфер

Главная сложность при шумоизолирующем тюнинге фановой канализационной трубы в туалете состоит в том, что сложно изолировать или обматывать стояки в местах их прохождения через перекрытие.

Крепежные хомуты на стенах должны быть своего рода демпферами, способны разделить трубы с конструкцией здания. В противном случае никакая изоляция не поможет прекратить распространение ударных и вибрационных шумов.

Поэтому, чтобы не снимать установленные на стене крепежи, которые могут стать причиной возникновения шума, необходимо сразу надежно их закрепить на стене.

«Правильным» крепежом являются хомуты с наличием резиновых колец-прокладок, способные гасить любые вибрации.

Осуществляя тюнинг стояков, вы только частично решите проблему избавления от шума. Чтобы посторонних звуков в системе не было вообще необходимо принять кардинальные меры. Такой способ – дорогостоящий. Ведь для того, чтобы заменить обычную трубу «белой» нужно согласие соседей, что не всегда решается положительно.

Размещение стояка в коробе

Решить «шумовую» проблему можно еще таким способом: надежно изолированную трубу зашить в короб (если есть такая возможность), заполнить его звукопоглощающим материалом. Недорого, но надежно.

Для шумоизоляции самого шкафа используют вспененный полиэтилен, пенополиуретановую звукоизоляцию. После этого с помощью керамической плитки, гипсокартона или пластиковых панелей аккуратно зашивают внешнюю поверхность короба.

Важно! Наличие демпфирующих крепежей и акустических развязок на уровне перекрытий – главные условия хорошей звукоизоляции канализационных стояков. Все материалы для звукоизоляции фановых и канализационных стояков предназначены для гашения вибраций стояков и предотвращения передачи колебаний звукопеременного типа на стенки комнат. Все материалы для звукоизоляции фановых и канализационных стояков предназначены для гашения вибраций стояков и предотвращения передачи колебаний звукопеременного типа на стенки комнат

Все материалы для звукоизоляции фановых и канализационных стояков предназначены для гашения вибраций стояков и предотвращения передачи колебаний звукопеременного типа на стенки комнат.
