Подключение видеодомофона в частном доме

Разновидности домофонов

Перед тем как подключить домофон самостоятельно, нужно определиться с его типом, который более всего вам подходит:

Цифровой. Вызов гостя передается по двухпроводной линии, где и происходит распознание номера квартиры. Сопряжение здесь – работа джамперов, по витой сетке передающих сигнал конкретной трубке. Каждая из последних оснащена для такой операции микросхемами. К данному контроллеру подключаются все квартиры не только подъезда, но и этажа.

Координатно-матричный. Более простой вариант, отчего и считается более надежным. Здесь к координатору подсоединяется коммутатор, при совершении вызова передающий сигнал на конкретную трубку. Само подключение – это провода единиц и десяток. Отсюда каждая квартира определяется двумя кабелями, номера которых, естественно, не могут повторяться. Для установления связи требуется подача сигнала по DAT1. Затем происходит преобразование и обработка информации модулятором, после чего он подключается к определенной единице и десятку. Соединение с квартирой по LIN происходит благодаря работе электромагнитного реле.

Монтаж кабеля для видеодомофона

Порядок работ здесь следующий. Определите у себя на заборе место установки вызывной панели.

Как правило, она ставится со стороны замка, а не со стороны петель калитки.

Ошибка №2
При этом следует избегать ее установки на металлические конструкции, которые могут быть подвержены влиянию блуждающих токов.

К этому месту потребуется прокопать траншею для прокладки кабеля связи и питания. Это будет один и тот же кабель — КСПВ.

Рекомендуемая глубина траншеи 0,7м.

Сам кабель должен быть проложен в ПНД трубе. В том числе в подвальном помещении, и в особенности по поверхности забора.

Трубка будет защищать изоляцию не только от механических и химических воздействий почвы, но и от ультрафиолета солнечных лучей.

Домофон следует устанавливать на высоте 1,5-1,6м. Соответственно на такую высоту с небольшим запасом и выводите кабель КСПВ.

Проход в фундаменте и через стены делайте через защитную гильзу.

Ошибка №3
Не прокладывайте кабель от домофона до вызывной панели в непосредственной близости с силовыми кабелями 220В.

Зачастую внутри дома это делают в одном пластиковом канале, а снаружи, пытаясь сэкономить, запихивают все в одну трубку, как провода 220V на уличное освещение или выдвижные ворота, так и слаботочку на домофон.

При параллельной прокладке разных кабельных линий расстояние между ними должно быть не менее 100мм.

Также через защитную гильзу кабель выводится в колоне забора на внешнюю сторону.

Эту закладную желательно предусмотреть на этапе строительства ограждения и монтажа ворот.

Ошибка №4
После прокладки кабель в обязательном порядке должен быть закопирован.

Как правило, этап работы по укладке труб ПНД и кабеля в них, существенно опережает работы по непосредственному подключению домофона. Иногда интервал между ними растягивается на несколько месяцев.

Поэтому концы кабеля следует надежно загерметизировать, дабы он не насосал влаги и не вышел из строя.

(как) будто подключить домофон к подъездному

Самая простая работа — подключить видеодомофон в квартире к подъездному домофону. В этом случае нужно использовать уже проложенной слаботочной сетью. Схема подключения видеодомофона подразумевает его коммутацию в ножницы управляющей цепи. Для этого понадобится специальный адаптер-контроллер.

Начальственно! При выборе модели видеодомофона сразу необходимо предусмотреть возможность утилизировать его в уже существующей СКУД подъезда. К примеру, корейские продукты никак не предусматривают такой интеграции. Другие видеодомофоны совместимы с некоторыми отечественными адресными шинами. Третьи коммутируются универсальными адаптерами.

Отсоединение видеодомофона к подъездной сети производится так.

  1. Провод, идущий к трубке подъездной системы, отрезается разве отсоединяется от трубки после ее разборки.
  2. На соответствующие клеммы L+, L- коммутируется подъездная стрежень.
  3. Далее, к адаптеру подключаются все компоненты видеодомофона. Клеммы на вызывной панели, мониторе, других устройствах вдребезги соответствуют контактам адаптера. В какие именно блоки коммутировать тот или — или иной модуль, стоит узнать в инструкции к контроллеру.

После коммутации все система работает точно так же, как до этого действовала привычная трубка. Один адаптер объединяет в единую среду видеосигнал, командную систему блока управления, а вот и все канал передачи сигналов вызова и аудио. Кроме этого, после подключения контроллера пользователю доступны новые брюки для коммутации дополнительных камер, вызывных панелей с записью и датчиком движения.

Этапы монтажа


Последовательность подключения видеодомофона может быть разной при монтаже в многоквартирном доме или в частном владении.

Особенности работ в многоквартирном доме

В подъездах чаще всего уже реализована схема домофона с электромагнитным замком.

Последовательность действий:

  1. Узнают тип схемы разводки проводов по квартирам (координатная или цифровая), модель устройства и совместимость с представленными в продаже видеодомофонами.
  2. Приобретают подходящее оборудование, если есть такая необходимость, докупают блок сопряжения.
  3. Изучают схему подключения дополнительных устройств в существующей системе. В некоторых случаях вмешательства в существующую разводку не потребуется.
  4. Если без вскрытия установленной в подъезде аппаратуры не обойтись, согласуют работы с управляющей компанией или вызывают техника эксплуатирующей домофон компании. Делать коммутацию самостоятельно не рекомендуется — возможные нарушения в работе системы могут отразиться на всех жильцах подъезда.
  5. Монтируют оборудование внутри квартиры, проводят необходимые коммутации.

Заканчиваются работы проверкой работоспособности всего комплекса: монитор, вызывная панель, электромагнитный замок.

Программирование ключей

Перед началом функционирования видеодомофона в его память необходимо записать коды ключей. Независимо от типа ключей или магнитных карт и модели считывающего устройства в каждом комплекте обязательно должен быть мастер ключ. Его необходимо запрограммировать первым и не использовать. Делается это довольно просто. После первого включения видеодомофона устройство выдаст звуковой и световой сигнал. В это время необходимо коснуться одним из ключей контактного считывателя и удерживать пока слышится сигнал. В дальнейшем именно этот ключ будет давать доступ к административным функциям устройства: запись блокирующих ключей, изменение системных настроек и т.п.

Домофон Визит – подробная схема подключения

В инструкции по эксплуатации домофона «Визит» обязательно указываются меры предосторожности. Необходимо помнить, что напряжение в устройстве не превышает 18 В

Категорически запрещается производить обслуживание и ремонт оборудования при включенном питании.

Ремонтные работы или текущее техническое обслуживание обязательно должна производить специализированная сервисная организация. Также в инструкции описывается порядок установки. Перед выполнением монтажных работ нужно обязательно изучить его, а также схему соединения блоков домофонного оборудования.

Инструкция содержит графическое изображение процесса установки устройства. Не допускается прямое попадание снега или дождя на внешний блок вызова. Запрещено использовать электромагнитные замки с сопротивлением ниже 10 Ом и выше 20 Ом.

  1. Инструкция по эксплуатации обязательно включает описание технических параметров домофонного устройства:
  2. напряжение блока питания;
  3. мощность потребления;
  4. размеры вызывного блока (габариты);
  5. массу блока;
  6. условия эксплуатации (минимальную и максимальную температуру воздуха, относительную влажность).

Если устанавливается видеодомофон, то обязательно указываются параметры камеры.

Устройство и особенности подключения видеодомофона

Для подключения видеодомофона понадобится кабель с четырьмя жилами. В магазине можно приобрести специальный провод, где две медные жилы расположены рядом с коаксиальным двухжильным проводом. Он называется комбинированным видеокабелем. Обычно используется кабель марки КВК-П 2х0,75.

Подключение видеодомофона к вызывной панели производится комбинированным видеокабелем, который имеет одну экранированную жилу

Для замка добавляется ещё два провода, которые позволят управлять его механизмом не выходя из дома. Панель вызова обычно прикручивается на высоте 150 см от земли.

Если мы будем устанавливать беспроводной домофон, прокладывать и подсоединять кабель необходимости нет. Надо только правильно подвести питание.

Видеодомофон Quantum QM-4HP

Многие предпочитают устанавливать в своём частном доме удобный, практичный и надёжный видеодомофон Quantum QM-4HP.

Quantum QM-4HP является одной из самых популярных моделей среди владельцев частных домов

Его основные характеристики:

  • четырёхдюймовый (примерно 10 см по диагонали) CRT монитор;
  • параллельная работа до 4 мониторов в одной системе;
  • кнопка открывания двери;
  • подключение одной вызывной панели;
  • установка блока видеопамяти;
  • подключение дополнительной аудиотрубки.

Какой же кабель выбрать?

Прежде чем определиться с выбором кабеля, вначале нужно определиться с некоторыми пунктами:

  1. Где будет, протянут кабель. На улице, в помещении, вблизи мощного источника электромагнитных волн.
  2. Измерить расстояние между блоком вызова и монитором.

При выборе кабеля, необходимо выбирать из качественных моделей. Т.е., сам провод должен быть медным.

Если расстояние между устройствами меньше 30 м., а проводка тянется в помещении, можно приобрести витую пару. Провода нужно немного.

Поэтому специалисты рекомендуют не экономить на таких мелочах.

Но для уличных работ подойдёт КВК — кабель отечественного образца.

Для передачи сигнала на расстояние от 100 м. обычно берут КСПВ — кабель. Но здесь есть небольшой подвох.

Компания-производитель должна быть следующая:

  • Cavel,
  • Belden,
  • ComScope.

Обязательно на бренде должна стоять маркировка RG-6, но подойдёт и RG-59. Этот тип проводки прослужит долго.

Для чего необходимо устанавливать домофон в частный дом

Главная задача, которую должен выполнять домофон, — обеспечивать безопасность владельцев дома и ограждать их от посторонних визитёров

Очень важно иметь аудио- или видеодомофон, если в доме живут пожилые люди или находятся маленькие дети, которые больше всего нуждаются в максимальной степени защиты. Наличие домофона поможет оградить людей от опасности, которая может появиться по причине излишней беспечности

Установка видеодомофона в частном доме помогает обеспечить безопасность жильцов за счёт полного контроля над зоной перед воротами

Благодаря домофону вам не придётся выходить из дома и идти через весь двор к калитке для того, чтобы посмотреть кто пришёл, так как вы сможете пообщаться с визитёром по аудио- или видеосвязи и при необходимости пропустить его, нажав кнопку на своём устройстве.

Но прежде чем приобретать такое устройство, необходимо точно определиться, для каких целей оно будет использоваться и какую сумму вы готовы потратить на свою безопасность. Именно поэтому каждый человек должен знать, какие типы домофонов существует в настоящее время, какие функции они выполняют, какие виды замков существуют для данных устройств и сколько всё это оборудование стоит

Также очень важно знать, можно ли при необходимости установить домофон в частном доме своими руками

Одностороннее открытие

Каждый производитель магнитных замков обязательно прилагает к своей продукции документацию с описанием, где указана и схема подключения магнитного замка, которая может иметь какие-то особые нюансы относительно данной торговой марки. На предприятиях, где есть необходимость постоянного наличия дежурного персонала, используется так называемое одностороннее открытие, то есть, магнитный замок открывается оператором, принимающим вызов по видео или аудио домофону и решающим впускать посетителя или нет. Данный вариант подключения является самым надежным, почему, собственно, и используется до сих пор, при этом, замок и домофон работают как отдельные составляющие схемы.

Домофон подключают согласно инструкции, а чтобы подключить замок, выводят еще один провод для монтажа вызывной панели. В помещении дежурного устанавливается монитор или громкоговоритель домофона и подключается блок питания, с которого подается импульс на магнитный замок. От блока питания, кабель протягивают непосредственно к замку. Положительный питающий провод должен проходить через управляющий контакт панели, обратный провод остается нетронутым. Таким образом, когда оператор дает разрешение на вход и нажимает соответствующую кнопку, на вызывную панель подается импульс, что приводит к замыканию контактов реле и открытию замка.

Типы домофонов и общие схемы их подключения

Современный домофон — устройство не только для разговора владельца жилья и его гостя. Умные коммуникаторы предоставляют возможность рассмотреть посетителя, задать ему вопросы и получить на них ответ, удаленно открыть замок на входных дверях. Полный перечень и уровень сервиса зависит от конкретной модификации устройства.

Многоквартирный домофон

В обобщенном виде схема подключения домофона для многоквартирного дома выглядит следующим образом:

Из рисунка видно, что в многопользовательском варианте переговорной системы присутствуют дополнительные коммутаторы, направляющие сигнал в требуемую квартиру. Кроме того, разводка ведется многожильным кабелем, количество проводников в котором соответствует числу подключенных абонентов. Звуковой и видеосигналы идут по раздельным проводам, а это еще более усложняет подключение всех элементов. В более продвинутых системах используются системы мультиплексирования или цифровой формат связи, что требует от монтажников довольно высокой квалификации.

Многопользовательская система достаточно дорогое удовольствие и приобретается обычно в коллективное пользование в складчину. Для ее монтажа приглашаются специалисты, которые хорошо знают, как подключить видеодомофон к каждой квартире.

Домофон индивидуального пользования

Совершенно по-другому строится спикер-система в индивидуальных коттеджах и частных домах. Поскольку таким домом владеет только одна семья — для организации связи достаточно только одного комплекта, состоящего из внутреннего и наружного спикерфонов. Многие современные блоки позволяют подключать дополнительную трубку или второй терминал для размещения на втором этаже, в гараже или другом нужном месте согласно потребности владельцев дома.

В отличие от многопользовательской системы, установка домофона в частном доме не представляет большой сложности и вполне под силу любому электрику или другому человеку, имеющему навыки электромонтажных работ. Как подключить домофон конкретной модели — всегда подробно объясняется в инструкции производителя, и такая работа обычно не вызывает особых сложностей.

На рисунке представлены все элементы простой спикер-системы для частного дома. По нему хорошо видно, как установить домофон в частном доме. В систему входит:

  • домашний спикерфон (1);
  • блок питания (2);
  • вызывная наружная кнопка-спикер (3);
  • электромеханический или магнитный замок (4);
  • связной кабель.

В зависимости от конкретных условий и марки устройства данная схема может основываться на разной комплектации. Рассмотрим основные составляющие.

Какому типу замка отдать предпочтение

Электромеханический вариант замка представляет собой модификацию простого замка, в котором выдвижная защелка может открываться как ключом, так и электромагнитом. В самых простых вариантах электромагнит размещается отдельно от замка и связан с ним механической тягой.

  • калитка или входные двери будут заперты даже при отключении электроэнергии;
  • при поломке замок можно поменять на обычный, подобный по конструкции.

Недостаток — как и любой механизм, такой замок требует постоянного внимания, смазки и регулировки. Учитывая его наружное применение, срок работы такого замка гораздо меньше электромагнитного.

Электромагнитный замок представляет собой магнит с очень большим усилием отрыва. Он устанавливается на неподвижной части, а на самой двери устанавливается магнитная плита, притягивающаяся к электромагниту. Усилие отрыва такого замка составляет 200-300 кг. При попытке открыть такую дверь, скорее оторвется ручка, а замок по-прежнему будет крепко удерживать дверное полотно.

Очень весомый аргумент в пользу электромагнитной системы — ее механическая прочность и стабильность. Поскольку никаких движущихся частей механизма тут нет — замок может работать вечно, да и внимания к себе он практически не требует.

Главный недостаток заключается в том, что если отключается электричество, то дверь оказывается разблокированной. Поэтому электромагнитные замки ставят на калитку и ворота, но не на входную дверь.

Коммуникаторы

Наружный и внутренний коммуникаторы могут иметь только звуковой или одновременно звуковой и визуальный канал связи. В наружной спикер-кнопке как правило располагается динамик, микрофон и камера. Внутренний спикер имеет еще и экран, на котором можно увидеть лицо гостя.

Подключение видеодомофона к дополнительным наружным видеокамерам значительно увеличивает обзор и контроль ситуации за входной дверью. Для открывания дверей на внутреннем спикере существует специальная кнопка. Ряд изделий предусматривает возможность подключения дополнительных трубок, сигнализации и включение тревоги.

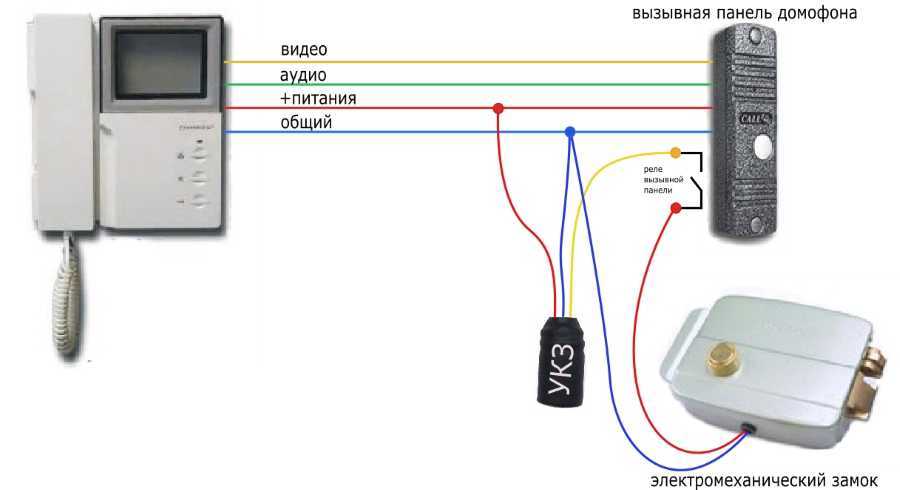

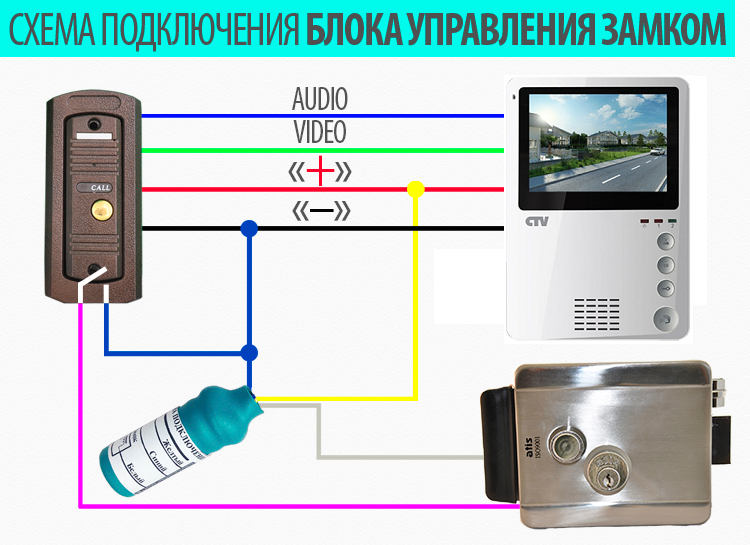

Схемы подключения БУЗ и электромеханического замка

Возвращаемся непосредственно к схеме подключения БУЗ. Заводите кабель КСПВ внутрь замка.

Если там на клеммах есть заводские жилы, удалите их. Далее размещаете внутри блок управления замком и подключаете к нему провода:

Два выведенных конца от БУЗ заводите на родные клеммы замка в любой последовательности.

Если у вас БУЗ с тремя проводками, то здесь схема подключения будет выглядеть вот так:

На два провода нужно подать питание “+” и “-”(GND), а третий вывести непосредственно на клемму замка. При этом на минусовой провод еще подключается один из выводов “замок” с вызывной панели.

Второй вывод “замок” подается напрямую на электромагнитную катушку дверного замка.

После всех описанных работ подключаете панель видеодомофона к розетке и проверяете работоспособность системы. Настройки осуществляются согласно инструкции вашей модели.

Чтобы самостоятельно выйти из дома через калитку (в том числе, когда нет света), нажимаете на замке на специальную кнопку. Она обеспечивает открывание механизма.

Если вам при монтаже потребуется перевернуть язычок замка (зависит от расположения и направления открывания калитки), нажимаете на него рукой и вытаскиваете со штока концевой шплинт.

После этого, ослабив пружину, но не выдвигая шток до самого конца, поворачиваете язычок вокруг своей оси. Задвигаете шток на свое место и шплинтуете.

Не забывайте, что все подобные системы — это, по сути, защита от добрых людей. Если нехороший человек (вор), захочет проникнуть через калитку, ему будет достаточно сдернуть вызывную панель и замкнуть пару нужных проводков.

Поэтому не пренебрегайте остальными системами безопасности, либо выключайте домофон, когда уезжаете из дома.

https://youtube.com/watch?v=BLLM8TvWZLk%3F

Источники — cable.ru, Кабель.РФ

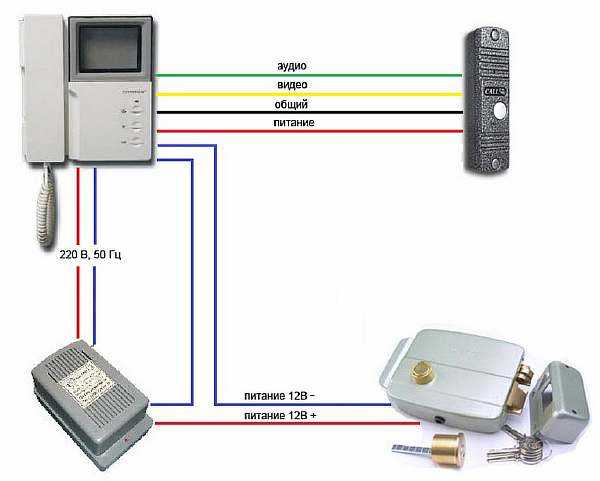

Подключение видеодомофона с электромеханическим замком

Самое простое в этой системе – подключение к видеомонитору вызывной панели. Какие-либо дополнительные элементы, кроме соединительных проводов, здесь не потребуются. Вызывную панель устанавливают обычно на высоте около 1,5 м. А видеомонитор подключают на той высоте, которая наиболее удобна для пользования.

При соединении данных элементов системы можно использовать витую пару. При расстоянии же между ними свыше 50 м больше подойдет коаксиальный кабель. Работы следует производить согласно схеме подключения. Соединительные провода при прокладке кабельной трассы могут быть скрыты, что надежно защищает их от случайного или намеренного повреждения. Но чаще используют открытый способ, который является более простым. И желательно для надежности работы всей системы, чтобы провод был целым на все протяжении трассы, а не состоял из нескольких соединенных между собой частей.

Подключение видеодомофона с электромеханическим замком

При подключении видеодомофона необходимо подумать о замке, с которым он будет находиться в тесном взаимодействии. Система с электромеханическим замком позволяет открывать двери дистанционно. Для него нужен отдельный блок питания. Налаживать питание для замка от видеодомофона будет не совсем верным. Ведь это часто приводит к возникновению различных неисправностей в работе системы. Требования же к блоку питания могут быть разными, что зависит от характеристик самого замка.

Совет. В условиях загородного проживания иногда бывают отключения электричества. Поэтому наиболее предпочтительным является электромеханический тип замка, а не электромагнитный. Ведь в такой непредвиденной ситуации дверь, оборудованная электромеханическим замком, останется закрытой, а значит – доступ в помещение будет в безопасности. Но дверью все равно можно пользоваться с помощью ключа.

В многоквартирном доме вызывная панель видеодомофона может быть установлена на общем входе или на лестничной площадке. При наличии в доме коллективного домофона свою индивидуальную охранную систему можно подключить к нему, протянув провода через вертикальную шахту подъезда. Это достаточно выгодно, так как позволяет сэкономить на большей части комплектующих, приобретение которых в этом случае просто не потребуется.

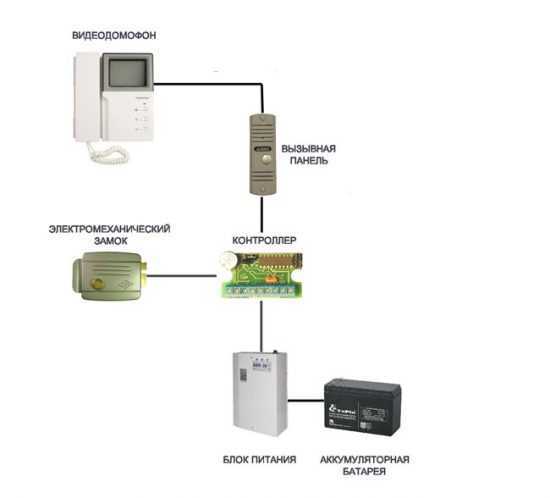

Схема подключения видеодомофона

Последовательность подсоединения

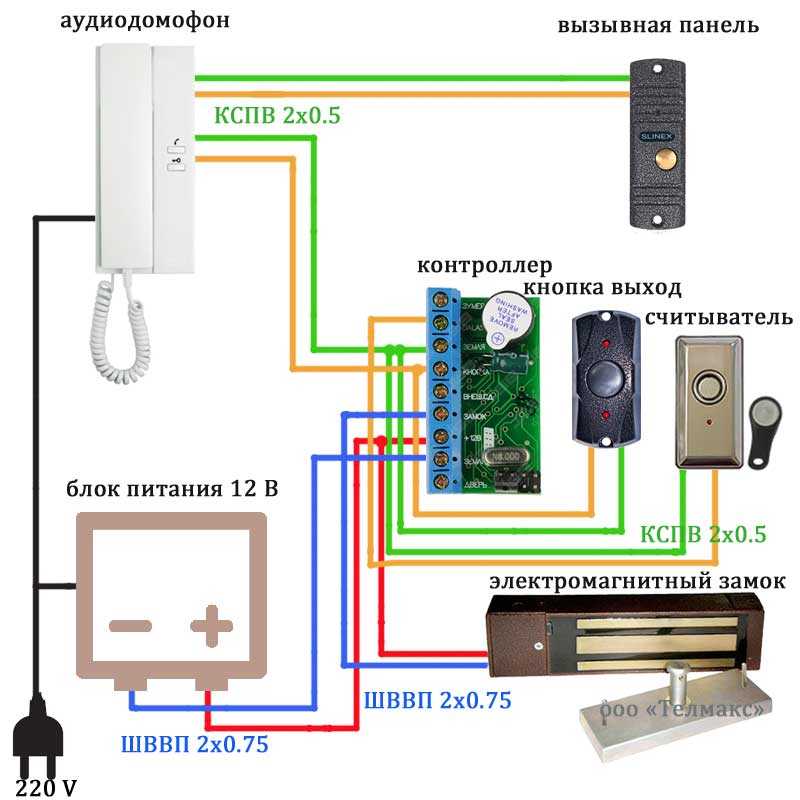

Первое, что нужно сделать перед тем как подключить аудиодомофон – правильно выбрать место установки аппарата. К домофону обязательно должен подходит провод питания 220В, а неподалеку должна также располагаться розетка. В частном доме чаще всего располагают вызывную панель около калитки или входной двери. Ответное же устройство устанавливается уже непосредственно внутри дома.


Для подключения аудиодомофона к вызывной панели можно использовать любой связной или сетевой кабель. Основное требование к проводке – наличие не менее 5-6 жил. Обязательно при монтаже кабель следует дополнительно экранировать от помех и уложить в специальный пластиковый короб.


Непосредственно само подключение домофона в частном доме к системе питания и проводам, идущим от вызывного блока к приемному и электромеханическому замку, производится в соответствие со схемами, предлагаемыми производителем.


В большинстве моделей оборудования возможно подключение электромагнитного замка к домофону, тем самым, позволяя на расстоянии открывать дверь посетителям. Следует отметить, что подключение электромагнитного замка к домофону производится при помощи силового кабеля и непосредственно к ответной панели.


Также, в зависимости от модели домофона, управлять электромагнитным замком можно и с вызывной панели – для этого нужно набрать правильный код либо же использовать специальный ключ.

Как и подключение домофона в квартире, в частном доме нужно грамотно уметь подключить устройства с возможностью вывода видео на экран. Так, например, подключать видеодомофоны в частном доме нужно с правильного расположения камеры на вызывной панели – она должна охватывать пространство перед дверью или воротами.


Остальной же процесс подключения видеодомофонных систем также просто, как и для стандартных аудиодомофонов.


Подключение домофона в частном доме – процесс простой и абсолютно не затратный.


Главное, иметь под рукой:

  1. схему процесса, представленную производителем устройства
  2. простой набор инструментов.

—————————————————————————————————————

Руководитель группы технической поддержки Максименко Игорь.

Положительный отзыв

 от Левченко Лев Даниилович, 11 Ноября 2020 г.

Добрый день. Крайне интригующая и полезная информация.Я выяснил очень много ценного здесь. Публикация подана понятным и человеческим языком.Все же нашлись редкие непонятые для понимания особенности.Дайте знать – где удобно с вами выйти на связь, для того чтобы обговорить некоторые вопросы, которые для меня были не уясненными?

Домофон – современное функциональное устройство, благодаря которому владелец той же квартиры…

Ни для кого не секрет, что практически в каждом многоквартирном городском доме…

Плюсы и минусы

Определяя особенности эксплуатации электромеханических замковых систем, нужно отметить их удобство. Можно заблокировать замок калитки с внутренней стороны. Так, человек, который находится снаружи, не откроет его даже ключом.


Накладные морозостойкие запоры

Надежность – основное отличие электромеханических запирающих устройств. Хороший морозоустойчивый замок из нержавейки служит продолжительное время без замены (до 50 лет).

Домофон подразумевает обязательный монтаж электромеханического замка на калитку. Составные элементы, находящиеся в одном контуре, помогают обеспечивать контроль за участком, позволяют закрывать замок дистанционно.

Во время крепления оборудования его можно поставить в вертикальном или горизонтальном положении. Прежде чем купить запорный механизм, нужно изучить рейтинг этих устройств, стоимость, особенности крепления к профилю двери.


Уличный электромеханический вариант

Преимущества установки на калитку замка очевидны:

  • надежность;
  • продолжительное время службы;
  • подключение к разным системам безопасности;
  • цена оборудования;
  • использование в любых ситуациях.


Схема подключения с домофоном Электромеханический замок не универсален. Выделяют некоторые недостатки:

  • в случае поломки требуется приложить немало усилий, чтобы открыть калитку, тем более если дополнительно установлены верхний и нижний ригели;
  • щеколда, которая выступает из торца полотна, может порвать одежду или травмировать человека, проходящего через калитку;
  • требуется организовать постоянное электропитание;
  • могут отмечаться сбои при повышенной влажности и пониженной температуре (если замок не является морозоустойчивым).

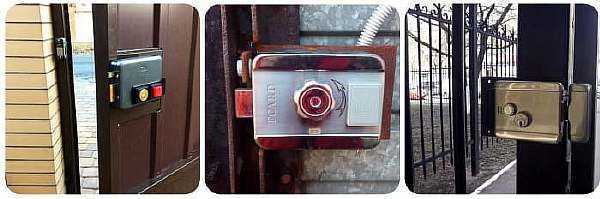

На фото ниже показан замок на калитке.


Falcon eye

Подключение

Пошаговая инструкция, как самостоятельно подключить видеодомофон Элтис, Cyfral (Цифрал) с контроллером z 5r:

  1. К данному контроллеру можно подключить считыватель ключей (touch memory) или зуммер, кнопку, которая будет использоваться для открытия электромеханического замка, подсветку, сам замок и блок питания;
  2. Зуммер и датчик двери являются необязательными деталями, в то время как от кнопки открывания дверей и блока питания зависит работа всей системы. При необходимости также производится установка экрана, через монитор может производиться оптический контроль;
  3. Для соединения платы наиболее часто используется клеммная колодка, к контактам которой подключатся нужные провода сети;
  4. После просто подключаете все нужные провода к квартирной трубке и проверяете правильность полярности.

Читать также: Болт на 19 размер резьбы

Также большой популярностью пользуются отечественные модели домофонов, в частности это КС-2006. Для их подключения могут использоваться схемы с двумя коммутаторами, одним модулем соединения, на несколько абонентов и т. д.

Что делать, если отключили домофон Факториал, Eltis от сети питания:

  1. Витая пара проводов чаще всего установлена в квартирном щитке. Чтобы её найти, Вам нужно открыть щиток, где производилось подключение кабеля домофона Urmet, Цифрал, Факториал и т. д. к подъездному или дверному замку;

    Фото – маркировка проводов при подключении

  2. После определите, какие провода отвечают за десятки, а какие за единицы. Это можно сделать, посмотрев аналогичные кабели на соседних подключениях;
  3. Обязательно следите за полярностью;
  4. При подключении домофона коттеджа достаточно будет просто полярно соединить кабеля коммутатора и отпирающего замка.

Расценки на ремонт или установку переговорных систем могут разниться в зависимости от города и конкретной компании. В среднем цена подключения домофона варьируется в пределах 200–500 рублей (стоимость указана только за проведение работ, без прайса на затраченные провода). К примеру, подключить вызывную панель МВК-325 УКП в Москве и СПб будет стоить 500 рублей.

Мы предоставили вашему вниманию подробные инструкции, которые помогут разобраться с вопросом, как подключить домофон в частном доме или квартире. Схема подключения домофона, которая расположена ниже поможет разобраться с его подключением.

Устройство и особенности подключения видеодомофона

Видеодомофон, используемый вместо трубки, устроен по-особенному. Например, система Quantum QM-4HP предполагает подключение одной вызывной панели, блока видеопамяти и дополнительной аудиотрубки. Домофон этой марки оснащён монитором и работает по четырём проводам. Устройство показывает чёрно-белое изображение, а крепится к стене.

Видеодомофоны, в отличие от аудиотрубок, подключаются по четырёхпроводной схеме

Чтобы подключить видеодомофон, полагается подготовиться, запланировав монтаж устройства до отделочных работ, проложить в стене кабели, установить домофон в нужном месте и проверить, как функционирует. При этом хозяин дома должен выполнить все перечисленные действия:

  1. Выбрать место для прокладки проводов и установки блока питания вместе с панелью до отделки прихожей, поскольку это позволит спрятать все элементы системы в стене.
  2. Предусмотреть монтаж резервного источника питания при отсутствии напряжения, что будет гарантировать автономную работу домофона при отключении электричества.
  3. Смонтировать вызывную панель и камеры на высоте 1, 6 – 1, 7 м в местах, где для просмотра изображения на домофоне не возникнет никаких преград.
  4. Проложить провода, воспользовавшись схемой, в которой применяется 4, а не 2 провода, как в случае с установкой аудиотрубки.
  5. Заключить провод, передающий картинку, в оплётку, чтобы снизить помехи от проходящих рядом жил. Для подключения видеодомофона можно использовать комбинированный кабель для систем видеонаблюдения марки КВК-П 2х0,75.

Грамотное подключение видеодомофона — это залог стабильной работы электронной системы. Чтобы монтаж устройства прошёл без ошибок, мастера советуют располагать монитор и вызывную панель на расстоянии, не превышающем 40 метров. В противном случае сигнал будет пропадать, не доходя до объекта.

Видео: монтаж домофона

https://youtube.com/watch?v=4ez0jo-wqrw

Установка домофона — дело хорошее. Устройство выступает преградой для тех, кто не приглашён в гости, и воров. Благодаря домофону происходящие за дверью события можно просмотреть на экране в любой момент.

Электромеханический замок.

Данный тип замков очень полюбился людьми, проживающими в частном секторе. Их также можно установить в квартире или загородном жилом доме. Конструкция электромеханического замка схожа с обычным дверным замком, который бывает врезным или накладным.

Специфика работы замка данного типа заключается в перемещении ригеля, удерживающего дверь в закрытом положении. Маломощный магнит помогает запирающейся металлической пластине сдвигаться. Данная пластина оборудована возвратной пружиной. Нажимая кнопку внутреннего блока домофона, электрический магнит позволяет ригелю выдвинуться из гнезда дверного косяка, тем самым позволяя двери открыться. Далее дверь закрывается, а запорная пластина возвращается в исходную позицию.

Снаружи такая дверь открывается с помощью обычного ключа, имеющегося у каждого жильца квартиры. Если вдруг электрическая энергия пропадает дверь, оборудованная данным типом замка, продолжит оставаться закрытой. Как и обыкновенные замки, электромеханические могут быть врезными или накладными.

Установить врезной замок довольно непросто, здесь требуется обладание определенными способностями и знаниями. Доверьте выполнение данной работы квалифицированным специалистам. Имеются также более сложные по конструкции электромеханические замки, где небольшие электродвигатели отвечают за перемещение запирающих ригелей. Данный тип замков высоконадежен, так как эти особенности конструкции исключают отжатие ригеля каким-либо способом.

Заключение

Теперь вы знаете, как установить видеодомофон в квартире своими руками. При установке домофона или видеотелефона необходимо помнить о конструкции внешней кассеты. Лучше всего, если он сделан из коррозионно-стойкого материала. Анодированный алюминий идеально подходит для этого. Также стоит установить кассету с модульной структурой, так как нет дополнительных проблем, если вы хотите расширить систему позже. На рынке также имеются усиленные вандалоустойчивые панели, которые крепятся специальными винтами.

Также важно проверить, что входит в комплект, как долго ждать установки, каковы условия гарантии и обслуживания. Во время строительства должно быть возможно установить систему внутренней связи. Последующая установка включает дополнительные работы, копание почвы в саду, сверление и ковка отверстий

Однако, если в предыдущих планах строительства мы не включили систему, и мы хотим избежать дополнительной работы, мы установим беспроводную систему

Последующая установка включает дополнительные работы, копание почвы в саду, сверление и ковка отверстий. Однако, если в предыдущих планах строительства мы не включили систему, и мы хотим избежать дополнительной работы, мы установим беспроводную систему.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лофт-студио
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
