Газовые котлы со встроенным водонагревателем

Общие правила

По правилам, чем ближе оборудование находится к котлу, тем эффективнее происходит теплообмен от системы отопления.

Установка бойлера должна соответствовать рекомендациям:

1. Настенные модели крепятся к стене;
2. Напольные устанавливаются на полу.

Чтобы точка циркуляции находилась в центре бака, поток холодной воды должен подаваться через нижний патрубок, а забор горячей – через верхний. Это обязательное условие для качественной работы устройства.

Соблюдение этих простых рекомендаций гарантирует правильную работу всех элементов, которые выполняют важную функцию.

Не стоит забывать и про установку шаровых кранов. Благодаря им имеется возможность отключать для обслуживания такие элементы, как трехходовой клапан, циркуляционный насос и другие.

Что происходит при работе бойлера?

Схема работы невероятно проста. Холодная жидкость поступает в резервуар через ввод, теплоноситель циркулирует по змеевику либо между стенками баков в зависимости от конструкции агрегата и доводит жидкость до нужной температуры, а затем поддерживает ее в таком состоянии. Нагревается теплоноситель посредством отопительного оборудования.

Схема работы бойлера

Кроме того, конструкцией предусмотрены патрубки ввода и вывода, обеспечивающие подвод к газовому либо иному котлу и непосредственно точкам потребления. Термостат контролирует температуру теплоносителя. Как только она опускается ниже нормы, этот прибор подает соответствующие сигналы.

Стоит отметить, что если расход не превышает 1,3 л/мин, тогда установка из такого водонагревателя и одноконтурного котла нерациональна. В этом случае следует отдать предпочтение двухконтурному отопительному оборудованию. Также нет смысла отдавать предпочтение этой системе, если вы пользуетесь электрическим оборудованием для отопления, работающем на энергии от дизель-генератора.

Принцип работы котлов на пеллетах

Пеллетта — это биотопливо, которое может быть спрессованной древесиной, гранулами из торфа, а также отходами сельскохозяйственной продукции.

Пеллеты чаще имеют форму брикетов или цилиндров. Имеют размеры от 4 до 10 миллиметров в диаметре, а также от 2 до 5 сантиметров в длину. В процессе их производства часто используют стружку, опилки древесины, а также лузгу подсолнечника.

К неоспоримым плюсам паллетов можно отнести автономность работы. Во многих твердотопливных котлах есть небольшой отсек для загрузки пеллетов, и специальный механизм время от времени закладывает их в котел. При обычных условиях этого топлива хватает на два три дня.

Бывает, что хозяева домов прибегают к хитростям и организуют в смежной с отопительной системой комнате небольшой бункер на три-четыре кубических метра, из которого специальный механизм изымает пеллеты и поставляет в самое жерло котла. Это хорошо помогает увеличить срок автономной работы отопительной системы.

При правильной настройке системы длительность автономной работы может достигать одного месяца. Если говорить об эффективности, то пеллетные котлы имеют больший КПД, чем обычные. Также отопительные приборы выигрывают даже у агрегатов, работающих на органических и неорганических соединениях.

Список недостатков пеллетных котлов:

• Дороговизна топлива. Из-за того, что данный тип котла очень сложный, он очень чувствителен к качеству вбрасываемого в него топлива. Если экономить на расходных материалах, то котел может быстро прийти в негодность. Для этого агрегата необходимо использовать только виды пеллетных гранул класса А и Б, которые были произведены иностранными изготовителями.
• Дороговизна котла. Данный тип отопительной техники очень дорогой, на рынке его цена берет свое начало от двух тысяч долларов США. Именно по этой причине на постсоветском пространстве пеллетные котлы не получили огромной популярности.

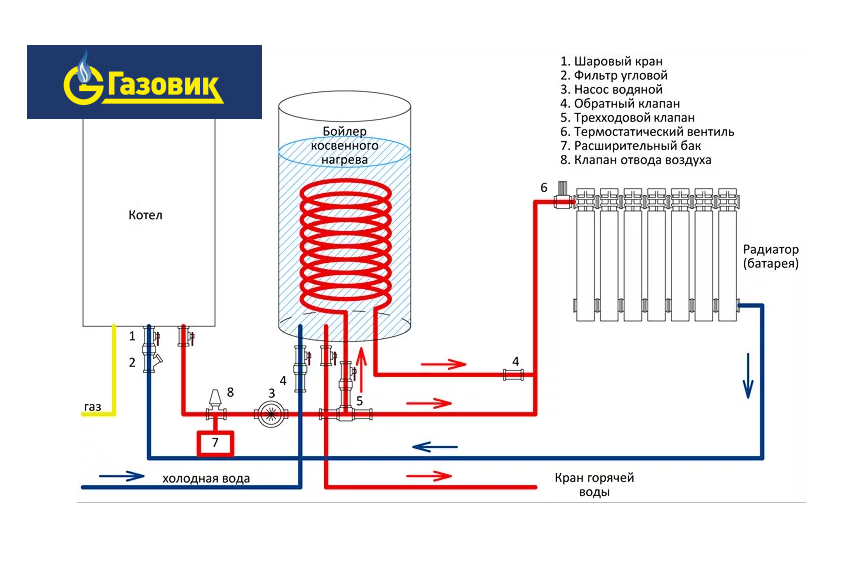

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

Вариант #1 – обвязка с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Как устроены газовые котлы

Основные узлы газового котла

Принципиальная схема устройства газового котла отопления, практически, идентичная для большинства модификаций. Это значит, что главные блоки, из которых собираются котлы и принцип работы газового котла отопления у них одинаковые:

1. Газогорелочное устройство, выполнено в виде перфорированной прямоугольной конструкции. Внутри которой расположена форсунка. Через нее поступает газовое топливо для сжигания в топочной камере. Эффективность горения обеспечивается благодаря равномерному распределению топлива по всей поверхности горения.
2. Теплообменный аппарат – стальной короб с развитой трубной поверхностью нагрева. При сгорании газа, выделяющееся тепло нагревает стенки теплообменника, по внутреннему контуру которого протекает греющий теплоноситель. От соприкосновения с горячими поверхностями, бойлер нагревает воду, которая позже отдает свое тепло в отопительной системе. В одноконтурных котлах размещен один теплообменный аппарат, для контура отопления. В двухконтурном — два, в том числе теплообменник ГВС.
3. Циркуляционный насос служит для принудительного движения греющей воды в контуре отопления. Устройство присутствует только в моделях котлов с принудительной циркуляцией.
4. Расширительный бачок — защитное устройство, сбрасывающее лишний теплоноситель, который образуется во время нагрева контура отопления.
5. Дымоходы и комплектующие. Требования к дымоходам для газовых котлов определены правилами СНИП. В котлах атмосферного открытого типа, они подключаются к дымоходам, работающим с естественной тягой.

Наличие вспомогательных узлов в котле, отличает его от газовой колонки. Устройство напольного газового котла отличается от настенного, более мощными габаритами и весом, в связи с тем, что в их конструкцию обычно входит накопительная емкость для горячей воды.

Блок автоматики управления и защиты, предназначен для регулирования режимами котла в зависимости от температуры внутреннего/наружного воздуха и защиты агрегата, при создании аварийных ситуаций.

Например, высокое давление газа или теплоносителя, отрыв газового факела, утечка воды, высокая температура греющего контура отопления или ГВС. Ее работа основывается на использовании первичных датчиков — термопары газового котла и работы трехходового клапана.

Двухконтурный котел

Двухконтурный газовый агрегат отличается от одноконтурного котла тем, в его конструкции размещен не один теплообменник для отопления, а два — первичный и вторичный.

Принцип действия двухконтурного котла

Первый размещен непосредственно в зоне сгорания газа. Его цель состоит в подогреве отопительного теплоносителя. Вторичный выполняет работу по нагреву горячей воды.

Необходимо обозначить, что функционировать синхронно в 2-х режимах двухконтурный газовый котел не имеет возможности. Это объясняет присутствие в его системе трехходового клапана, который при открытии крана горячей воды на смесителе отправляет теплоноситель в контур ГВС.

Устройство газовой горелки для котла

Горелочное устройство газового котлоагрегата классифицируется по следующим типам:

1. Одноуровневая, способна работать только в двух вариантах — Стоп/Пуск. Несмотря на низкую рентабельность и пониженный ресурс использования, обладают популярностью из-за несложной конструкции и низкой цены.
2. Двухуровневая, обеспечивает работу котла на двух режимах — 50/100 %. Ее достоинства ощущаются в переходной отопительный период, поскольку для обогрева жилья нет нужды использовать устройство на всю мощность.
3. Модулируемая — умная система регулировки режимами котлоагрегата, которая способна самостоятельно выполнять настройку работы в диапазоне 20-100 %. Такая система обеспечивает эффективную и продолжительную работу котла. При этом его цена на порядок выше обычных отопительных аналогов с одно и двухуровневыми горелочными устройствами.

Кроме того горелки подразделяются на установки открытого и закрытого типа. При первом варианте воздух, нужный для процесса горения газа, прибывает непосредственно из комнаты, в которой располагается котлоагрегат. Воздух для закрытой топки поступает через коаксиальный дымоход с применением вентилятора для его забора из атмосферы.

Правила расчета мощности оборудования

Одной из основных характеристик котла является его мощность. От неё зависит, насколько хорошо оборудование будет справляться с отоплением помещения в самые холодные дни.

Необходимо сразу разъяснить: стремление потратить как можно меньше денег неразумно. Такие вещи, как составление проекта отопительной системы и осуществление тепловых расчетов, лучше доверить профессионалам. Если же вы привлечете дилетанта или же сами попробуете произвести расчеты, то в будущем это может вылиться в новые расходы. Необходимо тщательно все продумать и заручиться помощью высококвалифицированных специалистов: тогда стоимость котла, радиаторов и прочего оборудования обойдется вам значительно дешевле.

Для того, чтобы приблизительно рассчитать мощность котла, необходимую для обеспечения горячего водоснабжения и для отопления строения, можно воспользоваться специальными проектными нормами.

Также обязательно необходимо учитывать:

• Климатическую зону.
• Общее количество дверей и окон.
• Материалы, которые использованы для построения жилья.
• Общее количество жильцов, проживающих в доме.
• Количество этажей и другие факторы.

Многие считают, что подбирать котел для дома необходимо с расчетом один киловатт на десять квадратных метров жилья. Отчасти это верно. Однако, используя новое инженерное оборудование, а также современные строительные материалы, можно уменьшить тепловые потери, и тем самым увеличить эффективность вашей отопительной техники.

Пример подсоединения БКН к одноконтурному котлу

Шаг 1. Первым делом нужно смонтировать всю систему отопления и подключить ее к распределяющей коллекторной системе и котлу отопления.

Вначале монтируется вся система отопления

Шаг 2. Далее требуется установить и надежно закрепить на своем месте в помещении сам бойлер. Здесь используется напольный вариант, который установлен на небольшую платформу недалеко от котла отопления.

Следующий этап — установка бойлера

Шаг 3. На корпусе БКН должно быть установлено термореле, которое поможет установить нужную температуру воды.

Термореле для установки температуры

Шаг 4. Позади самого бойлера нужно подключить все коммуникации. Это трубы подачи и вывода воды. К самому верхнему выходу нужно подключить через запорный кран вывод горячей воды на потребление.

Вывод горячей воды подключен через запорный кран

Шаг 5. Забор подогретой воды в данной модели бойлера может осуществляться сверху бойлера или сзади от самого верхнего вывода. Здесь нужно в верхний вывод установить воздухосбросный кран Маевского.

Воздухосбросный кран Маевского

Шаг 6. Следующий выход – это подключение рециркуляции горячей воды

Здесь важно смонтировать обратный клапан, непосредственно сам насос для рециркуляции и шаровой кран. Таким способом оборудованная система при наличии шарового крана позволит, если вдруг потребуется, отключить поток воды и починить или заменить насос

Оборудование  выключается, когда жидкость прогрелась до нужной пользователю температуры. При остывании воды насос снова будет включаться. В целом, рециркуляция требуется для того, чтобы из бойлера всегда моментально подавалась горячая вода, без стекания небольшого количества остывшей. Также она дает возможность подключения полотенцесушителей.

Подключение рециркуляции горячей воды

Шаг 7. Ниже оборудования для рециркуляции требуется подсоединить непосредственно подачу воды от труб отопления к контуру змеевика внутри бойлера. Также монтируется насос, обратный клапан и запорный кран.

Насос и запорный кран

Шаг 8. Внизу нужно подключить трубы обратки, которые выведут воду, поступающую от системы отопления, назад из камеры бойлера.

Подключены трубы обратки

Шаг 9. Охлажденная вода попадает в камеру бойлера через самую нижнюю трубу. Тут нужно смонтировать кран, далее – предохранительный клапан, а также специальный расширительный бак. Последний элемент нужно покупать именно тот, который подходит для водоснабжения, а не для отопления.

Как подключается нижняя трубаРасширительный бак

Шаг 10. После места подсоединения расширительного бачка требуется установить в этой части коммуникаций также обратный клапан.

Еще один обратный клапан

Шаг 11. На слив бака также следует установить запорный кран и вывести слив в канализацию.

Запорный кран на слив бака

Видео – Обвязка одноконтурного котла и бойлера

Подключить бойлер КН далеко не так просто, как кажется. Притом основная сложность заключается именно в сопряжении всех показателей приобретенного оборудования. А в остальном, куда и как подключать трубы подачи и обратки и остальные, разобраться не так уж сложно. Но при отсутствии должного опыта лучше самим не заниматься установкой бойлера, а пригласить специалистов.

Арматура для обвязки БКН

Этим и обеспечивается приоритет. Если бак не оборудован группой безопасности, ее устанавливают отдельно, при обустройстве обвязки.

Потому что в некоторых навороченных котлах стоят защиты от отключения отопления вызванные долгим прогревом ГВС. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй — на контуре отопления.

Поэтому при выборе нужно решить — какая схема подключения бойлера применяется, сколько источников энергии будет задействовано и каких. Практика показала, что при большом расходе вода может не нагреваться до требуемой 60 градусов. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.

Потому что есть котлы с функцией отключения отопления по комнатному термостату, а Функция ГВС остается рабочей. Не нужно думать, что при нагреве воды начнет понижаться температура в доме — вода нагревается быстро, ваше домовладение ни за что не успеет остыть. Как уже было отмечено выше, отличным вариантом являются твердотопливные котлы, работающие на всех доступных видах топлива.

Подключение при помощи трехходового клапана

Согласитесь, что такое подключение не отличается безопасностью, даже если разбавлять водичку смесителем. Заключение Обвязка одноконтурного котла с бойлером косвенного нагрева выполняется по разным схемам, каждая из которых позволяет решить определенный ряд задач.

Здесь используется приоритет бойлера косвенного нагрева. Если обвязка выполнена верно, скорый ремонт не потребуется, но при возникновении проблем с оборудованием рекомендуем обратиться к специалистам. Когда все технические моменты улажены, остается только подобрать объем. С другой стороны высокие температуры увеличивают накипь в теплообменниках и трубах, что в будущем могут приводить к снижению мощности и выходу из строя работы котла из-за перегрева. Но придется как-то мириться с отсутствием возможности отрегулировать температуру по своему вкусу.

При желании можно обойтись и без насоса — для нормальной подачи теплоносителя в водонагреватель трубы подводки к нему должны иметь увеличенный диаметр по сравнению с трубами отопительного контура. При обычном режиме работы самая горяча вода находится вверху, откуда ее и подают в контур ГВС. То есть, увеличивая температуру, Вы увеличиваете накопление горячей воды в бойлере при одной и той же емкости. Если у Вас температура в бойлере будет 90 градусов, то Вы уже сможете использовать душ более 60 минут.

Представьте, что вы подвесили на стену из газоблока напольный БКН на литров. Данная схема с одинаковой эффективностью может применяться как для электрического, так и для газового или твердотопливного теплогенератора. То есть при маленькой температуре возникает не досгарание газа. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме Подключение с двумя циркуляционными насосами Если бойлер применяют редко например, сезонно или по выходным или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя циркуляционными насосами. Причем котел — вспомогательный элемент, когда нужно разогреть быстро, или когда энергии солнца не хватает. Отопление в таунхаусе. Недорого.

Основные критерии выбора котлов

Наши и зарубежные производители предлагают огромный выбор отопительной техники. Человеку, который совсем не разбирается в устройствах отопительного оборудования, будет тяжело понять, какой котел лучше для частного дома. Сложно, не имея знаний, сориентироваться и выбрать достойный вариант из всего многообразия моделей. Часто человек за небольшие деньги хочет получить качественный товар.

Поговорим о категориях отопительных приборов. Есть разные виды котлов отопления для частного дома. Их различают по типу топлива:

• Газовые (конденсационные и обычные).
• Электрические (работают на электроэнергии).
• Твердотопливные (работают на угле, дровах, торфе, пеллетах).
• Жидкотопливные (работают на солярке).
• Универсальные (работают на электричестве или газе).

Для того, чтобы выбрать подходящую категорию котлов, желательно проанализировать и выбрать топливо, которое будет выгоднее всего использовать в вашем населенном пункте. Необходимо определить, какой уровень комфортности, безопасности и надежности вы хотите получить за вложенные в котел средства.

Это ключевой момент выбора отопительного прибора. Нужно серьезно отнестись к этому процессу, чтобы позднее не жалеть о бездумно потраченных деньгах. Мы рассмотрим основные этапы, которые нужно сделать при выборе котла:

• Составить таблицу с плюсами и минусами всех категорий котлов.
• Определить, какой мощности отопительного котла хватит для вашего дома.
• Определить необходимое количество контуров.
• Решить, в каком месте вашего дома лучше поставить отопительную технику.

Место, в котором располагается котел, играет ключевую роль в выборе отопительного агрегата. Ведь нецелесообразно для небольшой комнатки покупать огромный чугунный аппарат.

Примеры востребованных схем подключения одноконтурного газового котла с бойлером косвенного нагрева

Реже подключаются к отдельно стоящим бойлерам аналогичного объёма.
Температуру воды для бойлера с помощью термостатической головки со встроенным датчиком можно задать не большую, чем температура теплоносителя. Различные схемы обвязки бойлера Различают несколько основных способов обвязки устройства, которые бывают: С двумя циркулярными насосами Оба насоса предназначены для параллельной работы. В обычном режиме сначала используются верхний слой воды в баке, а он более горячий.
Мы уже упоминали про трёхходовой клапан.
Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды. Общие требования Чтобы система обвязки одноконтурного котла с бойлером работала нормально, без перебоев и аварийных ситуаций, нужно выдержать следующие требования: На выходе из бойлера устанавливают расширительный бак по объёму не менее 10 процентов от бойлера.
Обвязка котла с бойлером косвенного нагрева происходит следующим образом: Возле циркуляционного насоса врезают трёхходовой клапан. Внутреннее покрытие бака В дешевых бойлерах внутреннее покрытие бака выполнено эмалью или стеклокерамикой.

Нержавеющей стали. У многих одноконтурных газовых котлов есть летний режим работы, который позволят не работать на систему отопления, а обеспечивать нагрев бойлера косвенного нагрева. И в том и в другом случае есть горизонтальные и вертикальные модели. В этом случае электронике котла известно о температуре воды в системе ГВС, и она сама решает, куда направить его мощность: на нагрев воды в БКН или на отопление.

Бойлер устроен так, что при расходе воды, он наполняется новой порцией, и процесс продолжается. Воду в баке можно греть за счёт подключенных гелиосистем для отопления или тепловых насосов. Помните о правильной настройке термостата!

Как избежать этих недочётов? Они отличаются по степени своей сложности, поэтому вам предстоит выбрать оптимальный вариант. То есть в данном случае желательна установка настенных моделей. В идеальном варианте — низ косвенного водонагревателя находится выше котла и радиаторов.
Бойлер косвенного нагрева устройство, принцип работы и схемы подключения

Материалы и инструменты

Материалы:

• Трубы, запорная арматура, обратные клапаны — к ним не предъявляется особых требований: используйте те же материалы, что и для работы с ГВС или системами отопления.
• Расширительный бачок — на систему бытового водоснабжения требуется отдельный, служит для предотвращения резких перепадов давления при открытии/закрытии кранов.

Внимание! Бачок должен быть предназначен для использования с горячей водой, обычно подобные устройства обозначаются специальной маркировкой. Циркуляционный насос — в контур теплообмена с водонагревателем, как правило, устанавливается отдельный насос

Циркуляционный насос — в контур теплообмена с водонагревателем, как правило, устанавливается отдельный насос

Циркуляционный насос — в контур теплообмена с водонагревателем, как правило, устанавливается отдельный насос.

Кроме того, в системах ГВС с рециркуляцией, требуется отдельный насос для циркуляции воды в контуре ГВС.

Это избавит от необходимости ждать поступления горячей воды по трубам большой длины от места установки водонагревателя: вода сразу будет горячей.

• Провода и мелкая электрическая обвязка — если планируется подключение термостата водонагревателя к автоматике котла.
• Крепёж — особенно в случае настенной установки, также для закрепления труб и насосов.
• Стандартный сантехнический набор герметиков, уплотнителей, прокладок.

Инструмент:

• газовый ключ;
• гаечные ключи различных диаметров;
• ключ разводной;
• строительный уровень;
• перфоратор, отвёртки, шуруповёрт;
• минимальный набор электрика: нож, кусачки, изолента, тестер фазы.

Процесс монтажа: как подключить

В идеале бойлер должен находиться как можно ближе к котлу отопления для минимизации теплопотерь.

Подача холодной воды всегда осуществляется в нижний патрубок бойлера, а забор горячей — из верхнего.

1. Выберите место размещения водонагревателя так, чтобы не мешал и был удобен в обслуживании. Монтируете кронштейны, подставки, закрепляете его на них.
2. Подключаетесь к сети ХВС: делаете отвод, ставите запорный кран и фильтр грубой очистки.
3. Через тройник отводите линию ХВС к потребителям, второй выход подключаете к бойлеру через предохранительный клапан.
4. Подключаете к бойлеру линию ГВС в доме, не забывая про расширительный бачок на ней. Кроме того, ставите краны-байпасы, чтобы можно было отключить его от контура на время обслуживания.
5. Теперь подключаете бойлер к газовому котлу по одной из приведённых схем. Не забудьте отключить котёл и перекрыть систему перед подключением!
6. Подключите электронику, датчики, насосы согласно инструкции.

Запуск и проверка

После монтажа в первую очередь необходимо подключить и заполнить бойлер холодной водой. Убедитесь, что из системы удалены все воздушные пробки, а бойлер заполнен полностью, чтобы не привести к его перегреву.

Когда бойлер заполнен, выставляете желаемую температуру с помощью автоматики. Запускаете котёл, открываете подачу теплоносителя из системы отопления к бойлеру.

Когда система выйдет на рабочий режим, убедитесь, что предохранительный клапан (обычно настроен на 8 бар) не подтекает, т. е. в системе нет избыточного давления. А также следует проверить все соединения, уплотнители и краны на предмет протечек.
