Ревизионный люк под плитку: виды, размеры, особенности выбора + монтажная инструкция

Облицовка люка плиткой

Отделка плиткой перегородки со скрытой ревизионной дверцей начинается с облицовки люка.

Если укладка керамики производится на цементный состав, то на лицевую сторону створки полуавтоматической сваркой приваривают армирующую сетку из проволоки диаметром 3-4 мм. Затем дверцу своими руками грунтуют снаружи составом, усиливающим адгезию, например, Novol Plus 700, и после высыхания покрывают слоем плиточного клея, чтобы покрыть арматуру. После отверждения клея приступают к укладке керамики, которую кладут заподлицо кромкам дверцы, выдерживая выбранную ширину шва с помощью фиксирующих крестиков.

Важно чтобы при облицовке клей не попал в щель между дверцей и рамой люка

Под первый ряд кафеля дверцы в закрытом положении к стене прибивают опорную планку. Закончив отделку створки, приступают к облицовке перегородки выше люка, продолжая ряды вверх. Зазор между дверцей и плиткой отделки перегородки должен равняться ширине межплиточных швов. Доведя ряды керамики до потолка, выкладывают плиткой поверхность перегородки ниже створки способом сверху вниз – адгезия многих видов плиточного клея позволяет выполнять укладку плитки в таком направлении.

Изготовление конструкции

Имея в наличии необходимые инструменты, можно приступать к работе. Для начала нужно определиться с размером. Если у вас уже есть готовый проем в стене, отталкивайтесь от него. Если нет, нужно подобрать идеальный размер в вашем случае. Больший не означает лучший, поэтому если вам нужно скрыть узлы перекрытия, счетчик или фильтры, можно использовать средние размеры, в зависимости от ваших требований. Когда нужно скрыть только счетчик, то оптимальным размером будет 200×300 мм. В случае если надо спрятать все коммуникации, можно сделать отверстие размером 400×600 мм.

Монтаж дверки люка

После того как размер выбран, нужно сделать отверстие в стене. Дальше всю работу можно разделить на следующие этапы:

Вырезать лист ОСБ или влагостойкой фанеры по размерам проема. Он будет служить дверью конструкции. Из брусьев необходимо сделать раму, которая будет прикручена к проему. Вместо брусьев можно использовать деревянный профиль. При помощи дюбелей и саморезов закрепите раму по периметру отверстия. Ее нужно установить так, чтобы после того, как дверка закрылась, люк был заподлицо со стеной и не выпирал. Если дверка будет обшита плиткой, то это нужно учесть еще при проектировании. Установите дверцу в проем и измерьте расстояние 100 мм от краев. Просверлите отверстия, куда будут крепиться мебельные навесы. Прикрутите их к дверце и, используя карандаш и рулетку, нанесите их расположение на саму деревянную раму. После чего сделайте отверстия на раме для навесов и закрепите их.

Монтаж открывающего механизма Если вы правильно закрепили навесы, то установка дверей не будет трудной. Вам всего лишь нужно закрутить по 2 винта на двух навесах. Они регулировочные. Идеально отрегулировать петли нужно после того, как облицовочный материал будет приклеен. А пока можно примерно отрегулировать дверь

Важно наличие свободного пространства по глубине, чтобы сделать облицовку, и зазоров, позволяющих свободно открывать дверь. Осталось установить пуш-систему

Закройте дверь и отметьте нужное положение для ее закрытия

Такой механизм также будет служить упором, не позволяющим двери закрыться глубже, чем нужно. Учитывая толщину дверей, зафиксируйте пуш-механизм на раме, используя обычные саморезы. Проверьте работу механизма. После чего можно переходить к отделочным работам.

Еще один вариант крепления дверки – крепление на магнитах. В таком случае к раме по периметру присоединяются магниты. В те же места на дверке крепится железный элемент, благодаря которому конструкция будет держаться. В основном такое крепление используют для небольших дверей.

Изготовление комплектующих деталей

Материал изготовления люка – «невидимки» зависит от размеров смотрового устройства и возможностей исполнителя. Когда габариты ревизионной форточки не превышают размера одной-двух плиток, конструкцию такого изделия можно упростить. Если же размеры люка, а, следовательно, и его вес после отделки плиткой значительны, экономить на материалах неразумно.

Рассмотрим два варианта изготовления смотрового устройства:

  • облегчённые приспособления для проёмов малых размеров;
  • люки полной комплектации.

Облегчённые устройства малых размеров

Ревизионный люк для обустройства проёма малого размера можно сделать без петель. Роль створки в данном случае будет играть керамическая плитка, на тыльную сторону которой по периметру, в зависимости от размеров, нужно наклеить 4–6 фиксирующих магнита. Если скрывающая перегородка в ванной выполнена из гипсокартона, то к проёму в ней с внутренней стороны саморезами крепится стальная рамка таких размеров, чтобы её кромки выступали из посадочной ниши и служили ответной частью магнитного крепления.

Грамотная установка ревизионного люка решит проблему доступа к скрытым системам водоотведения

Размеры фиксирующих магнитов подбираются (подтачиваются) таким образом, чтобы лицевая поверхность плитки – заглушки находилась с облицовкой стены на одном уровне. Открывание такого люка производится с помощью съёмной ручки-присоски. Использовать такое устройство на полу ванной можно только в местах без нагрузки на «створку», например, в полу встроенного шкафа.

Если перегородка выполнена из кирпича, то для фиксации плитки – дверцы магнитами по периметру торца проёма саморезами крепят нарезанные по размеру куски стального уголка.

Люки полной комплектации

Ревизионный люк стандартной комплектации можно сделать двумя способами: из подручных материалов, или с использованием специальных комплектующих, копируя технологию производителей. Выбор способа изготовления зависит от габаритов и степени ответственности устройства, которые определяются особенностями эксплуатации каждого конкретного люка – «невидимки». Рассмотрим обе эти технологии.

Изготовление ревизионного люка из подручных материалов

Коробка-рама изготавливается из стального уголка или профиля прямоугольного сечения размером 60х40 или 50х30 мм, которые соединяются электросваркой с последующей шлифовкой сварочных швов болгаркой. Затем из указанного профиля необходимо сделать каркас створки люка, который должен умещаться в коробку с зазором по сторонам в 2 мм.

В комплектацию ревизионных люков входит распашная дверца с замковым механизмом

По внутреннему периметру коробки приваривают стальной пруток квадратного сечения таким образом, чтобы дверца в закрытом положении лежала на нём заподлицо с передней плоскостью коробки. Затем створку крепят в коробке на мебельные петли с помощью саморезов по металлу, предварительно вырезав под них в каркасе дверцы круглые посадочные гнёзда. Количество петель зависит от их качества и веса створки.

Вместо мебельных петель можно использовать более совершенный механизм открывания дверей без ручек (Push to open), или пуш-систему. Цена комплекта этой фурнитуры значительно выше, но она оправдана конструктивными преимуществами.

На изготовленный каркас створки с помощью саморезов крепится лист ОСП (ориентированно-стружечная плита), размеры которого должны закрывать коробку люка.

Для фиксации закрытой дверцы в коробке используется система мебельных магнитов или готовый замок одного из типов, предлагаемых производителями.

Изготовление смотрового люка из готовых комплектующих

В отличие от устройств, изготовленных с применением подручных средств, при сборке этих люков используются только специальная фурнитура. Как правило, при самостоятельном изготовлении такого устройства используют чертежи или рабочий образец изделия.

Коробка и каркас створки люка изготавливаются по вышеописанной технологии. Затем на каркас створки с помощью саморезов или протяжных заклёпок крепится алюминиевый лист толщиной 3-4 мм, размер которого должен перекрывать коробку.

Исходя из особенностей эксплуатации и места расположения люка, выбирают тип петель и запорного устройства. Сборку изделия и подгонку комплектующих производят согласно инструкции к фурнитуре, после чего стальные элементы конструкции покрываются двумя слоями антикоррозионной краски.

Как не ошибиться с выбором

Весь процесс выбора сантехнического люка состоит из последовательных этапов и нюансов, каждый нужно рассмотреть подробно:

  • определение места нахождения ниши. В процессе ремонта, когда коммуникации уже проведены, задумайтесь, где бы наиболее удобным было расположение люка. Это может быть как проем в экране под ванной, так и отверстие в полу. При выборе последнего варианта, учитывайте, что дверца люка должна иметь амортизаторы для прочности ее фиксации;
  • измерьте габариты ниши — важна длина и ширина будущего устройства, именно от нее нужно отталкиваться при выборе в магазине;
  • возьмите купленную плитку и вымерьте ее размеры, запишите полученные замеры, чтоб предоставить их консультанту в магазине;
  • при выборе рассчитайте, сколько плиток вместится на дверцу ниши, после чего можно смело подбирать соответствующий по габаритам люк.

Выбранное изделие должно не только подходить по размерам, но также иметь надежный механизм открывания. Лучший выбор нержавеющая сталь или алюминий – таким образом, устройство прослужит долгие годы. Вес конструкции тоже важен: при дальнейшей облицовке, дверцы для ванной не должны провисать под грузом. Это приведет к быстрому износу изделия и его замене.

Механизм рекомендуется проверить тщательно: попробуйте открыть и закрыть люк прямо на месте. Если конструкция заедает, лучше сразу поменять приспособление, ведь работа люка должна быть четкой и плавной. Если был выбран съемный люк – проверьте состояние и надежность фиксирующей цепочки. Она предполагает быть крепкой, способной удержать откидную крышку на весу.

Выбирая сантехнический люк, вспомните есть ли в ванной препятствия для его открытия. От данного показателя будет зависеть тип конструкции и способ открывания. Цвет дверцы не имеет значения, потому как она все равно будет скрыта под плиткой. Традиционными считаются распашные белые люки. Качественное изделие должно отличаться повышенной стойкостью к влаге, быть пожаробезопасным, легким, безвредным для человека и простым в установке.

Нажимные люки под плитку Хаммер: характеристики лучших моделей

Изделия производства компании Хаммер являются одними из самых популярных на сегодняшний день и пользуются спросом благодаря огромному выбору моделей. Среди всего многообразия есть две модели, которые работают при помощи нажимного механизма. Каждую из них рассмотрим подробнее.

Модель нажимного люка Слава

Это очень простой в монтаже и удобный в эксплуатации вариант, который известен своей надежностью и длительным эксплуатационным сроком. Стоимость «Славы» вполне умеренна, что сделало её лидером в данной категории.

Нажимные люки незаметны в интерьере ванной, поскольку не имеют на поверхности ручек или присосок

В этом люке было использовано новшество, которое в дальнейшем стало отличительной чертой и можно сказать главным преимуществом этой модели – продуманная система шарниров и соединений. Такое решение позволяет с легкостью открывать люк, не прибегая к использованию ручек или присосок.

Для того чтобы открыть люк, достаточно произвести легкое нажатие на поверхность крышки с той стороны, где расположены защелки. Закрывание производится по тому же принципу. При этом петли в механизме расположены таким образом, что совмещение дверцы и проема происходит автоматически.

Среди прочих технических особенностей люка модели Слава стоит отметить:

  • люк может быть установлен на поверхность абсолютно любого типа;
  • крышка люка способна защитить коммуникации от попадания влаги за счет наличия специального изоляционного слоя;
  • модель имеет звукоизоляционные свойства, что очень удобно, если речь идет о необходимости монтажа в ванной или в туалете;
  • возможность отказаться от использования ручек и присосок позволяет сделать люк полностью незаметным;
  • для декорирования люка могут быть использованы абсолютно любые материалы, в том числе искусственный камень и керамическая плитка, которые имеют немалый вес. Петли способны выдерживать существенную нагрузку на протяжении длительного времени, при этом не перекашиваться и не расшатываться. Как утверждают специалисты, толщина отделки может составлять до 15 мм.

Поверхность дверцы люка можно облицовывать керамической плиткой толщиной до 1,5 см

Также стоит обратить внимание на тот факт, что конструкция люка Слава может быть усовершенствована специальными газовыми амортизаторами, которые предоставляют возможность осуществлять открывание дверцы автоматически

Модель нажимного люка Зевс

В этой модели разработчики постарались сохранить все преимущества предыдущего варианта, при этом несколько изменив конфигурацию и усовершенствовав некоторые аспекты. В первую очередь «Зевс» известен куда большей прочностью и надежностью, что было достигнуто благодаря добавлению дополнительных ребер жесткости. Благодаря этому конструкция способна выдерживать колоссальный вес.

Допустимые нагрузки на люк этой модели предполагают заполнение проема размером до 1600х1600 мм. При этом толщина керамической плитки, уложенной сверху, может достигать 15 мм.

Нажимные люки производятся в различных размерах, что дает возможность подобрать модель исходя из габаритов плитки

Шаг 3. Размеры люка

Рассчитываем размеры люка, исходя из необходимого пространства для обслуживания сантехнических коммуникаций и площади облицовочного материала:

  • переводим в сантиметры количество плиток по ширине и высоте, которые будут наклеены на дверцу люка
  • выбираем в каталоге стандартную модель люка, которая ближе всего по размеру к вашим вычислениям
  • проверяем, что размеры дверцы люка меньше размеров облицовочного материала минимум на 5 мм и максимум на 50 мм с каждой стороны

Инструкция по подбору люка под плитку — Скачать в формате PDF (откроется в новом окне)

Выбираем сторону открывании

Не менее важно выбрать сторону, куда лучше открывать люк. При открывании он не должен касаться соседней плитки, иначе сколы вам гарантированы, также нежелательно его плотное примыкание к углу. Главное, чтобы при открытом люке вы могли свободно подступиться к счетчику, трубе, крану или вентилю, если вдруг возникнет необходимость ремонта или их замены

Зачатую люк имеет стандартное открывание — в левую или в правую сторону. Редко, но иногда бывает, что его переворачивают и он открывается вверх или вниз. Такой вариант приемлем для узкого туалета, облицованного крупной плиткой. Для этого случая нужна идеально ровная стена, ведь швы по периметру плитки будут очень маленькими

Главное, чтобы при открытом люке вы могли свободно подступиться к счетчику, трубе, крану или вентилю, если вдруг возникнет необходимость ремонта или их замены. Зачатую люк имеет стандартное открывание — в левую или в правую сторону. Редко, но иногда бывает, что его переворачивают и он открывается вверх или вниз. Такой вариант приемлем для узкого туалета, облицованного крупной плиткой. Для этого случая нужна идеально ровная стена, ведь швы по периметру плитки будут очень маленькими.

Выполняя раскладку плитки, нужно не забыть о дверце, и сделать так, чтобы на ней был целый элемент, без малейшего подреза. Для такого случая больше подойдет узкий подрез у стены, чем на дверце люка.

Приобретая люк, не забудьте обратить внимание в какую сторону он открывается, чтобы купить именно то, что нужно

Крепление ревизионного люка при помощи дюбелей

Если ниша для прокладки коммуникаций прорезана непосредственно в стене, и ревизионный люк под плитку будет монтироваться непосредственно на оштукатуренную стену, сделаем следующее.

  • Из имеющегося под рукой материала: фанера, плита OSB или влагостойкий гипсокартон, вырезаем дверку, которая перекроет нишу таким образом, чтобы по углам можно было просверлить отверстия для крепежа.
  • Углубляем дверцу в стену таким образом, чтобы при монтаже наклеенные на нее фрагменты декора оказались на одном уровне с остальным слоем декора.
  • Как в предыдущем методе размечаем плитку и сверлим отверстия с учетом того, чтобы спрятать головки саморезов.
  • Наклеиваем плитку на дверку и даем высохнуть. После этого просверливаем крепежные отверстия насквозь, через основание.
  • Прикладываем конструкцию на место установки, выравниваем и намечаем на стене места для крепления.
  • Просверливаем победитовым сверлом отверстия диаметром, который соответствует размеру дюбеля. Берем пластмассовый дюбель без шляпки (который входит в отверстие заподлицо) и забиваем его на место.
  • Через крепежные отверстия крепим люк на свое место.

Люк под плитку на пол лучше всего устанавливать именно этим способом, так как только в этом случае устройство надежно фиксируется, не разболтается и не сдвинется, если по нему будут ходить.

Назначение ревизионных люков в санузлах

Отличительная черта современных ванных комнат и туалетов – продуманный дизайн, в результате которого на первый план выступает эстетическая сторона отделки. Технические же устройства, обеспечивающие комфортное принятие водных процедур или удобства пользования туалетом, спрятаны за тонкими конструкциями из пластика или гипсокартона.

Постоянное обслуживание труб не требуется, зато периодически возникает необходимость в использовании запорной арматуры. Например, чтобы отсечь подачу воды на кухню в связи с заменой смесителя, нужно перекрыть определенный кран.


Приспособления, напоминающие дверцы или люки, необходимы для обслуживания приборов учета, которые замаскированы за перегородками. Отодвинув заслонку или распахнув дверцу, можно быстро снять показания со счетчиков горячей и холодной воды

Если ванная комната полностью обшита пластиком или плиткой, люков потребуется больше. Предположим, один из узлов, к которому необходим постоянный доступ, – это место установки гидрозатвора для ванны. Если защитный экран сделать глухим, то его придется демонтировать каждый раз, когда случится засор в трубе или произойдет течь на стыке деталей сифона.

Можно сделать вывод, что любые узлы и приборы, требующие регулярной проверки, должны находиться в свободной доступности. А при полной облицовке помещений плиткой или пластиком это можно обеспечить только с помощью технических люков.

Классификация ревизионных люков

В зависимости от способа открывания дверцы, материала конструкции и места установки все изделия подразделяются на несколько видов.

По способу открывания

  • сдвижные модели: крепеж состоит из трех звеньев, благодаря чему люк имеет двухступенчатое открытие (изначально дверца выдвигается вперед на 1-2 сантиметра, затем отводится вдоль стены в сторону). Сдвижные конструкции размещают в затрудненных для доступа местах: за унитазом, ванной;
  • распашные люки: крепятся к раме на шарнирных петлях, легко открываются и имеют долгий срок службы. Дверцу оснащают ручкой или защелкивающимся замком. При облицовке распашного люка плиткой, отделочный материал не должен выступать за пределы дверцы более чем на 5 сантиметров;
  • откидные люки: после открытия фиксирующего крепления дверца из вертикального положения переходит в горизонтальное. Конструкции этого вида удобно использовать там, где открыть или сдвинуть дверцу в сторону не представляется возможным, также в местах, которые требуют редкого осмотра;
  • нажимные люки: открывают с помощью легкого нажатия на дверцу, после чего она выдвигается вперед. Дальнейшее открывание – распахивание или отодвигание в сторону. Такие люки практически незаметны в стене, облицованной рельефной плиткой, мозаикой, природным или искусственным камнем.

ВАЖНО! Выбирая модель люка по способу открывания, проанализируйте место установки и только после этого решайте, какой тип механизма открывания будет целесообразен

По материалу изготовления

  • металлические люки: изготавливаются из нержавеющих марок стали, отличаются качественными, прочными креплениями. Модели представляют собой раму и дверку, по способу открывания эти изделия могут быть любыми. Также производителями представлены модели, выполненные из алюминия, имеющие небольшой вес и высокую устойчивость к воздействию влаги, но меньшую, чем у стальных люков, прочность;
  • пластиковые конструкции: характеризуются малым удельным весом, легкостью монтажа, невысокой ценой, но имеют небольшую прочность;
  • смешанного типа: модели, изготовленные из армированного пластика, стойкие к температурным деформациям и обладающие низкой теплопроводностью, что позволяет обойтись при монтаже без устройства теплоизоляции.

Самодельные ревизионные люки делают из гипсокартона, дерева, пластика, для рамы иногда используют металлический профиль.

ВАЖНО! При выборе материала для изготовления люка своими руками учитывайте его водонепроницаемость и износостойкость: например, при использовании обычного гипсокартона или дерева, дверца под воздействием влаги быстро деформируется и придет в негодность

По месту установки

В зависимости от места расположения технологические люки делят на группы:

  • потолочные: чаще используют в производственных или коммерческих помещениях;
  • напольные: должны иметь хорошую прочность, чтобы выдерживать постоянную нагрузку, монтируют в загородных домах для доступа к коммуникациям, расположенным в подвальной части здания;
  • настенные: удобны и практичны для установки в квартирах.

По размеру

Ассортимент конструкций, выпускаемый различными производителями, представлен изделиями шириной 100-700 миллиметров, высотой 100-1600 миллиметров, с шагом по каждой стороне 50 миллиметров. Наиболее распространены стандартные люки 100х100 миллиметров.

Благодаря такому многообразию подобрать необходимый размер не представляет сложности для потребителя, в случае, когда требуется люк нестандартного размера, возможно штучное изготовление изделия любой конструкции по индивидуальному заказу.

Как минимизировать вероятность провисания дверцы?

1. Петля люка должна быть с большим запасом прочности, превосходящим вес даже самой тяжелой облицованной дверцы – крупноформатной плиткой, керамогранитом, натуральным или искусственным камнем и т.д..

Доказанная грузоподъемность петлевого механизма модели «Евроформат»:

Люки серии «АТР» – малых и средних размеров, выдерживают нагрузку до 228 кг, при заявленной рабочей нагрузке 23 кг. Это 10-кратный запас прочности!

Люки серии «ЕТР» – больших размеров, выдерживает нагрузку до 600 кг, при заявленной рабочей нагрузке 38 кг. Это 15-кратный запас прочности!

2. Во избежание провисания, перед облицовкой люка необходимо подвесить на дверцу груз, равный весу облицовочного материала и клея (1-2 кг).

При соблюдении инструкции по монтажу и облицовке, вне зависимости от выбранной модели, вероятность провисания «Люков Практика» крайне мала.

Источник

Описание и классификация

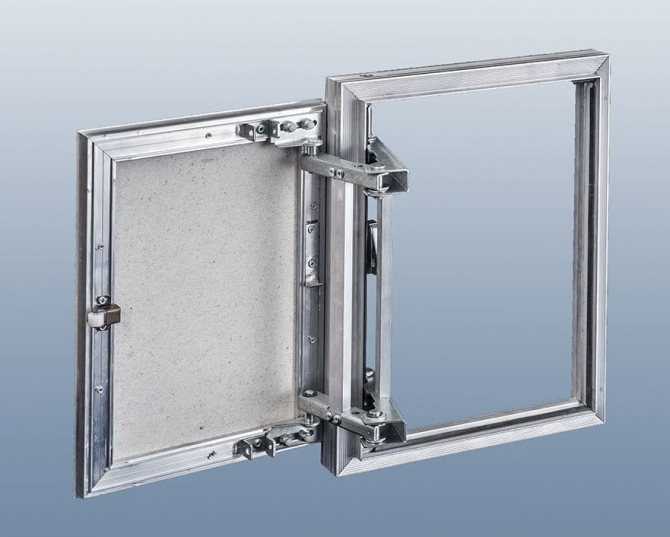

Ревизионный нажимной люк под плитку представляет собой дверцу, размещенную в раме. Раму и каркас дверцы изготавливают из стального или алюминиевого профиля, дверное полотно – из влагостойкого гипсокартона. Конструкция пружинного замка обеспечивает открывание люка при нажатии на дверцу и его закрывание при повторном нажатии. Люки под плитку можно сгруппировать по следующим признакам:

  • фирма-изготовитель – на российском рынке присутствуют изделия компаний Хаммер, Практика, завода Дуга.
  • материал изготовления – алюминиевый профиль обладает небольшим весом и стойкостью к коррозии, стальной – более высокой несущей способностью;
  • конструкция дверцы – съемная или на двухзвенной шарнирной петле;
  • типоразмер – малый, средний, большой.

Нажимной люк под плитку обладает следующими достоинствами:

  • высокая несущая способность – конструкция из металлического профиля, усиленная ребрами жесткости, с запасом выдерживает вес тяжелой плитки и клеящего слоя;
  • идеальная маскировка коммуникаций – плитка может выступать за периметр дверного полотна, что исключает необходимость в ее подрезке, позволяет подобрать рисунок, дверная ручка отсутствует и ничто не выделяется на фоне стены;
  • удобство обслуживания коммуникаций – дверца открывается простым нажатием, снимается или распахивается на 180о, большой выбор типоразмеров позволяет подобрать люк, обеспечивающий полный доступ к обслуживаемым узлам;
  • герметичность – резиновый уплотнитель исключает проникновение пыли и влаги;
  • фронтальное открывание – благодаря двухзвенной пространственной петле дверца открывается сначала фронтально, потом – в сторону, что исключает скалывание плитки.

Виды лючков по назначению

Ревизионные устройства предназначаются для устранения технических проблем в разных коммуникациях, в соответствии с этим их разделяют на следующие виды:

  • сантехнические (пластиковые, металлические) – предназначены для скрытия и обслуживания приборов и коммуникаций;
  • электротехнические – обеспечивают свободный доступ к проводке, розеткам, освещению. Также могут иметь скрытый тип эксплуатации;
  • вентиляционные – предназначены для обслуживания вентиляционной системы (фильтров, труб). Имеют перфорированную дверцу, через которую осуществляется движение воздуха, а также свободный доступ для ремонта и обслуживания магистрали.

Инструкции по монтажу люка

Нюансы установки, как и выбор инструмента, полностью зависят от типа люка и материала перегородки. Рассмотрим два варианта монтажа люка – заводской модели и самодельной ревизионной конструкции под ванну.

Установка металлической модели «под плитку»

Чтобы установить скрытый люк, облицованный плиткой, потребуется перфоратор, шуруповерт, жидкие гвозди с пистолетом, шпатель, набор отверток, маркер и рулетка для разметки, губка для зачистки.

Заводская модель с металлической рамой будет монтироваться в фальш-стену из гипсокартона, подготовленную под облицовку керамической плиткой. Чтобы панели выдержали дополнительную нагрузку, предварительно по периметру люка необходимо сделать закладные из металлического профиля.

Галерея изображений
Фото из
Чтобы вставить люк в каркас на стене, необходимо на время отделить дверку. Это производится с помощью шуруповерта – откручиваются два крепежных болта

Вставляем металлическую раму, отделенную от люка, в отверстие в стене. Размеры окна должны соответствовать габаритам ревизионного люка

Для крепления используем длинные саморезы. Следим, чтобы рама не выступала над поверхностью гипсокартонных листов, а находилась на одном уровне

Привинчиваем обратно дверцу люка, используя «родной» крепеж. Сначала закрепляем нижний болт, заием верхний. Проверяем, хорошо ли открывается дверца

Производим разметку так, чтобы часть плитки выступала за периметр рамки. На основную часть наносим жидкие гвозди и поочередно приклеиваем элементы к дверце, начиная с нижнего

Чтобы внешний вид люка полностью соответствовал окружению, необходимо оставить зазоры для затирки. Для этого используем обычные монтажные крестики

Чтобы случайно не расколоть плитку, ручку будем фиксировать в межплиточный шов: высверливаем два отверстия под саморезы, которые в дальнейшем, после затирки, закрутим с обратной стороны

Убираем крестики и производим затирку швов с помощью обычного шпателя. Остатки удаляем влажной губкой. После подсыхания монтируем ручку

Шаг 1 – отделение дверки от рамки

Шаг 2 – крепление рамы в стене

Шаг 3 – фиксация рамы на саморезы

Шаг 4 – установка дверки люка на место

Шаг 5 – приклеивание плитки на жидкие гвозди

Шаг 6 – вставка крестиков между плитками

Шаг 7 – отверстия под крепление ручки на дверку

Шаг 8 – затирка межплиточных швов

Последний штрих – обрамление люка пластиковым уголком. Пластик тонкий, тем не менее, еще на первом этапе, в процессе разметки и вырезания окна, необходимо учитывать его толщину. После окончания работ между пластиковой кромкой дверки и рамкой должен быть зазор не более 2 мм.

Из-за ручки и пластикового обрамления люк сложно назвать в полном смысле слова «невидимкой», однако он отлично гармонирует с облицовкой санузла

Если перегородка выполнена из пластика, то для отделки дверцы вместо плитки также используют пластик. Люк будет весить меньше, но закладные необходимы в любом случае, иначе металлическую конструкцию не закрепить.

Советы по изготовлению люка под ванну

Небольшой лючок под ванной, в месте монтажа обвязки, пригодится, когда потребуется замена пластикового сифона или устранение течи из-за разгерметизации соединений. Такой же лючок можно установить с другой стороны, но уже для создания ниши под дезинфицирующие и моющие средства.

Для работы потребуется металлически профиль, кусок гипсокартона и плитка, которой произведена отделка ванной комнаты и экрана под ванной.

Галерея изображений
Фото из
Из куска влагостойкого гипсокартона вырезаем небольшой фрагмент, который по размерам будет чуть меньше технического отверстия под ванной

Металлически профиль будет служить каркасом. Вторая его функция – обеспечивать крепление на магниты, установленные под ванной

Наносим на гипсокартонный лючок плиточный клей гребенкой и приклеиваем элементы кафеля – две штуки. Необходимо, чтобы края плитки выступали за границы гипсокартонного основания

Чтобы лючком было удобно пользоваться, по центру фиксируем две небольшие ручки. Для открывания необходимо взяться за обе ручки и потянуть люк на себя

Этап 1 – подготовка дверки из гипсокартона

Этап 2 – крепление профиля с обратной стороны люка

Этап 3 – приклеивание плитки к дверке

Этап 4 – монтаж дверных ручек

Если пользоваться люком придется нечасто, швы между ним  экраном можно заполнить силиконовым герметиком. Он заполнит зазор, и дверца будет выглядеть более органично и менее заметно. При необходимости застывший герметик можно прорезать строительным или канцелярским ножом.

Финишная облицовка

Далее следует монтаж люка невидимки под плитку и финишная облицовка. Она состоит из следующих работ:

  1. Предварительно поверхность следует прогрунтовать.
  2. Чтобы избежать провисания дверцы среднего размера следует повесить вес, который будет равен нагрузке от облицовки.
  3. Если используется нажимной механизм, то должна быть специальная скоба. Это скоба предотвратит случайное открытие ревизии во время облицовки.
  4. Плитка приклеивается на жидкие гвозди или на клей. Грузоподъемность ревизий различается, этот фактор нужно учитывать при выборе плитки и клеевого раствора. Не нужно использовать большой слой.
  5. Плитка клеится с зазором от 5 до 50 мм со всех сторон, со стороны петлей можно чуть меньше. Керамическая плитка должна на 50% и больше заходить на люк, так что при выборе облицовки учитывайте этот момент.

Следите, чтобы в щели не попадал клей, особенно в щель между рамой и плиткой, иначе вы приклеите ревизию намертво. Люк скрытого монтажа можно облицевать обычной керамической плиткой, керамогранитом, а также мозаикой.

Люк ревизионный под плитку правильный расчет, монтаж и установка — видео

При этом важно соблюдать правильную геометрию и симметрию. Облицованный люк не должен выделяться на фоне остальной облицовки. На этом месте не должно быть неожиданной подрезки, а ширина шва должна быть аналогична с другими швами по всему периметру

На этом месте не должно быть неожиданной подрезки, а ширина шва должна быть аналогична с другими швами по всему периметру.

Установка ревизионных люков

Не обращаясь за помощью к специалистам, выполнить монтаж люка ревизионного своими руками не сложнее, чем врезать любую раму в перегородку из гипсокартона или закрепить полку дюбелями к капитальной стене. Основное условие – соответствие размеров люка и коммуникационной ниши. Большинство моделей  люков рассчитано на крепление рамки саморезами, за исключением предусмотренного варианта, указанного в инструкции. В комплектацию ревизионных люков дополнительно входят крепежные анкера или другие приспособления.

Раму ревизионного люка чаще всего закрепляют на гипсокартон.

1. Замеряем размеры рамки и расстояние между отверстиями в ней, если они предполагались. Карандашом намечаем верхнюю точку со стороны дверцы и осуществляем разметку уровнем под проём.

2. Отверстие в ГКЛ вырезаем электролобзиком, и примеряем в нем раму, если нужно, корректируем на пару миллиметров шире – для удобства монтажа.

3. В проёме раму монтируемого люка фиксируем струбцинами.

4. Шуруповертом крепим саморезы в монтажных отверстиях.

5. Если не предусмотрены отверстия, то делаем посадку на строительный клей или небольшое количество монтажной пены. Пластиковую основу ревизионного люка лучше по периметру закрепить клеем «титан» или «жидкими гвоздями», и дать ему высохнуть.

6. Проверьте надежность крепления и только после этого завершите отделочные работы, если нужно, штукатуркой и покраской.

Простые выводы


Смотровой шкаф, скрытый под плиткой

  • Ревизия под ванной, декорированной плиткой, может быть проведена при наличии доступа. Скрытый люк или лючок под ванной такой доступ предоставляют, не нарушая общей картины оформления помещения.
  • Люк для стояка, опять же, позволяет контролировать трубы и счетчики, если таковые установлены, не ломая плитку. И устранить течь, если таковая появится.
  • Люк для короба, если он обладает достаточными размерами, позволит спокойно работать мастеру, устраняющему неисправность. Лючок в ванную следует вмонтировать и для скрытого шкафчика, предназначенного для того, чтобы хранит различные принадлежности.

Проводимая через небольшой или огромный люк ревизия состояния всех коммуникаций, размещенных в ванной, поможет предупредить аварии и другие неприятные направления развития ситуации. При этом интерьер ванной никоим образом не выдаст то, что скрыто под плиткой, что там находится монтажный люк. Все останется на своих местах, и зеркала, и светильники, и вешалки. Но, когда будет необходимо, хозяин легким движением рук откроет дверку там, где, казалось бы, нет ничего, кроме плитки или керамогранита. После того, как все работы, операции и процедуры будут выполнены, таким же легким движением дверца будет закрыта, до следующего подходящего случая.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лофт-студио
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
