Как правильно установить дымоход для современного камина?

О предложениях на рынке и общих характеристиках

На первый взгляд может показаться, что дымоходы для каминов очень разнообразны. В действительности существует всего 3 проверенных направления и пара альтернативных вариантов.

Старый добрый кирпич

Трубы из кирпича — это классика, они надежные, долговечные и смотрятся довольно солидно, но кирпичный дымоход желательно строить на стадии возведения дома.

Кирпичная труба это надежно и долговечно.

Средняя цена на материалы, без учета затрат на фундамент, колеблется в районе 6–8 тыс. руб., это при условии, что вы будете класть кирпич своими руками. Плюс каминные работы проще, чем кладка печей.

С другой стороны если сделать все правильно, то этот каминный дымоход благополучно доживет до совершеннолетия ваших внуков.

Проверенная временем нержавейка

Около 20 лет назад появились двухконтурные утепленные дымоходы из нержавеющей стали. Конструкция простая — между двумя трубами разного диаметра набивается жаропрочная теплоизоляция, толщина стали в них 0,5–1,2 мм, вещь надежная, гарантия дается на 15–20 лет, хотя простоять может больше.

Цена на такие трубы начинается примерно от 1400 руб. за 1 метровую секцию и может доходить до 5000 руб., но здесь нужно смотреть на марку стали:

  • для высоких температур подойдут марки от AISI 304 до AISI 321 они выдерживают температуру до 700 ºС;
  • марки от AISI 409 до AISI 430 уже рассчитаны на температуру не выше 500 ºС.

Трубы из нержавеющей стали собираются быстро и служат долго.

Если у вас камин с закрытой топкой, то температура продуктов сгорания в дымоходе будет выше. Дрова в открытых каминах дают максимум 400 ºС, а в закрытых 450-600 ºС. Но если вы загрузите в топку антрацит или кокс, то температура на выходе из открытой топки будет не менее 500 ºС, в закрытой топке она легко может подняться до 700 ºС.

Керамика

Керамический дымоход практически идеален этот материал выдерживает температуру до 1320 ºС, плюс керамика абсолютно равнодушна к кислотной среде, не зря на вредных производствах с высокими температурами используются именно керамические дымоходы.

Модульные керамические трубы — вещь надежная, но дорогая.

Проблема только одна — комплект таких труб для дымохода обойдется вам от 20 тыс. руб., плюс добавьте к этому затраты на термостойкий клей и обустройство небольшого фундамента. Зато своими руками собрать такой конструктор довольно просто, но об этом чуть позже.

Альтернатива для самоделкиных

  • Асбоцементные трубы. Такой дымоход обойдется в копейки и собрать его можно за пару дней, но максимум для асбоцементного дымохода — 300 ºС и разрушается он мгновенно, просто лопается;
  • Стальной дымоход (имеются в виду черные металлы) температуру держит хорошо и стоит не дорого, но проблема в том, что конденсат, который периодически выпадает внутри любого дымоходного канала, это кислотно-щелочной «коктейль» и железо он разъедает очень быстро;
  • Чугунная труба для камина будет хорошей альтернативой, ведь около половины каминных топок делается из чугуна, но эти трубы очень тяжелые и, как правило, они устанавливаются внутри кирпичной «рубашки», а значит, вам придется сначала сложить кирпичный короб, а потом вставить в него чугунную трубу.

Чугунный дымоход долговечный, но очень тяжелый.

Пару слов о расчетах и нормативах

Если следовать ГОСТ 9817-95, то размер дымохода для печи или камина рассчитывается в зависимости от мощности агрегата, так на 1 кВт мощности приходится 8 см² в поперечном сечении дымохода; Существует не такой точный, но зато более простой способ расчета: диаметр дымохода для камина относится к площади зеркала топки камина как 1:10 (зеркало топки это лицевой проем камина); Размер трубы дымохода по высоте, не должен быть менее 5 м; Еще важно насколько труба для дымохода возвышается над коньком крыши, от этого зависит уровень тяги, минимальные параметры показаны на схеме внизу, а вообще, чем выше труба поднимается над коньком, тем сильнее будет тяга;

Высота трубы над коньком это очень важный параметр при возведении дымохода.Конфигурация стальных дымоходов может быть разной.

Конструкция

Для устройства дымохода устанавливают вертикальный канал, высота которого должна быть не менее пяти метров от колосниковой решетки до отверстия трубы и для которого допустимы небольшие отклонения от вертикали.

К каждому камину и к каждому зданию устанавливается дымоход индивидуальной конструкции, в зависимости от поставленных задач.

К параметрам конструкции относятся:

  • материал и расположение дымохода,
  • его высота,
  • сечение,
  • мощность печи,
  • теплоизоляция канала,
  • варианты монтажа,
  • проходы через перекрытия и кровлю,
  • как расположен оголовок относительно конька,
  • какой формы устье канала,
  • как расположены дымовые и вентиляционные каналы внутри общей шахты,
  • тяга в канале,
  • условия эксплуатации конструкции и  ее проблемные места.

Частые ошибки и проблемы при установке

В идеальном случае дымовая труба должна быть прямой. Если это требование СНиП не выполняется, то допускаются наклонные участки длиной не более1 м и углом наклона не более 30° (в крайнем случае 45°). Длина в таком случае увеличивается на суммарную длину проекций наклонных участков на горизонталь.

Часто встречающаяся ошибка – прокладка однослойной трубы без утепления. В помещении термоизоляция служит для предохранения людей от ожога, а легковоспламеняющихся предметов и строительных конструкций – от возгорания. На улице слой теплоизоляции предохраняет отводимые газы от охлаждения и уменьшения тяги или даже возникновения обратной тяги, очень опасной для людей можно отравиться продуктами сгорания. Утепляют конструкцию минеральной ватой, сверху закрывают оцинковкой с помощью хомутов.

Современные дома благодаря пластиковым окнам почти герметичны, а горение топлива требует большого количества воздуха. Камин в процессе эксплуатации с успехом заменяет вытяжку. Камин следует обеспечить нужным количеством воздуха – поставить окно в режим вентиляции или подвести с улицы отдельный воздуховод с шибером.

Если дымоход проходит в одном блоке каналов с вентиляционными трубами, то его длина должна быть больше вентиляционных и по возможности ограждена от него колпаком.

Основные параметры и характеристики дымохода

Толщина стенок . Если кирпич имеет стандартные размеры, то будет достаточно труб из керамики, стенки у которых 8-миллиметровой толщины. У дымовых труб, выполненных из стали-нержавейки, их толщина должна составлять 1 миллиметр. Часто для дымоходов печей-буржуек используют «черные» трубы, производимые из 2- миллиметровой жаростойкой стали.

Высота канала

. Тяга дымохода, а значит его функциональность, напрямую зависит от высоты трубы. Чем больше этот параметр, тем сильнее работоспособность камина. Специалисты определили, что высота дымохода не может быть менее 5-метровой отметки, иначе возникают трудности при розжиге камина, а при горении дров возможно задымление или создание обратной тяги. При этом, при очень большой высоте канала топливо сгорает слишком быстро, что снижает теплоотдачу камина.

Данный параметр следует определять в процессе проектирования, учитывая:

  • размеры топливника;
  • площадь поперечного сечения;
  • мощность топки;
  • высоту и расположение оголовка трубы относительно конька крыши.

Форма сечения. От нее зависит тяга в дымоходе. Считается, что лучшие динамические показатели имеют круглые трубы. На стенах прямоугольных и квадратных дымоходов сажи собирается меньше.

Внутренняя поверхность канала

. Она должна быть без трещин, неровностей и по возможности без шероховатостей, по причине этих дефектов в дымоходе снижается тяга.

Расположение канала. Дымовые трубы бывают:

  • насадными, их монтируют над камином, они являются его продолжением;
  • коренными или отдельно стоящими – канал дымохода находится сбоку от камина, как на фото, его устанавливают вертикально, для чего требуется отдельный фундамент;
  • стенными — канал располагается в стене здания.

По отношению к зданию трубы дымохода могут иметь наружное или внутреннее расположение.Обеспечение тяги

. Основное назначение, которое имеет дымоход для камина – это обеспечение эффективного вывода продуктов сгорания из топочной камеры. Для чего необходима тяга. Если она отсутствует, камином нельзя пользоваться. В зависимости от режима эксплуатации конструкции воздушные потоки и дымовые газы создают определенное направление, давление и интенсивность перемещения.

Если камин не работает, в дымоходе образуется естественная тяга. В случае обратной тяги газы и воздух направляются в помещение, а не выводятся наружу. Когда она недостаточна, камин сильно дымит (прочитайте: «От чего и почему дымит печь – выясняем причины, ищем решения, что делать»). При сильной тяге требуется больше дров, в то время как теплоотдача конструкции уменьшается, поскольку тепло покидает дом через трубу.

Высота оголовка над крышей. Существуют определенные строительные нормы, согласно которым оголовок должен возвышаться:

  • над плоской крышей на расстоянии не меньше 50 сантиметров;
  • при расположении трубы не дальше 1,5 метра от конька – не менее 50 сантиметров над ним;
  • когда труба находится на расстоянии 1,5-3 метра от конька – не ниже его;
  • если труба расположена на расстоянии больше 3-х метров от конька – выше линии, проведенной под углом в 10 градусов вниз к горизонту от конька.

Окончание дымохода . Спорный момент для специалистов и владельцев домов. Если канал сквозной, в него беспрепятственно попадают дождь и снег, хотя облегчается выход газов. Атмосферные осадки не смогут проникать в трубу, но тяга снижается и усиленно образуется конденсат. Флюгер, дефлектор и дымосос для камина на оголовке дымохода только реанимируют недостатки каминной конструкции. Можно сделать дымосос своими руками, что позволит сэкономить средства.

Наружная отделка

. Для облицовки дымохода используют материалы, устойчивые к атмосферным осадкам и другим природным явлениям. В холодное время года они должны выдерживать постоянное замораживание-оттаивание.

Термоизоляция

. Она необходима для снижения образования конденсата в канале дымохода и недопущения возникновения пожара, если поблизости расположены легко возгораемые объекты. Когда теплоизоляция дымохода выполнена в соответствии с требованиями, в конструкции будет обеспечена необходимая тяга, и дымовые газы не будут остывать преждевременно, благодаря чему не появляется конденсат.

Срок эксплуатации

Данный показатель зависит от того, насколько профессионально выполнена установка каминов и дымоходов и от условий их работы, включая своевременное техническое обслуживание

Немаловажное значение имеет вид используемого топлива и качество материалов, из которых изготовлены основные части конструкции. В действительности заявленная производителями долговечность их продукции сильно отличается (про

В действительности заявленная производителями долговечность их продукции сильно отличается (про

Дымоходы дровяных печей: назначение и эксплуатация

Что из себя представляет стандартная система отвода дыма? Дымоход (для дровяных печей, в том числе) представляет собой вертикально установленный канал в виде трубы, предназначением которого является вывод на улицу всех продуктов, образовавшихся в процессе горения.

Для изготовления дымоходов используется самый разный материал, начиная с кирпича и металла и заканчивая асбоцементом и бетоном. Выбор материала зависит от условий размещения, модели печи и частоты ее использования, а также от объема топочной камеры.

Следует заметить, что любой дымоход требует особого ухода. Лишенный внимания, дымоотвод быстро засорится, потеряют тягу и перестанет полноценно справляться со своими функциями. Оптимальнее всего — провести чистку труб до начала сезона постоянной эксплуатации печи. Необходимой процедурой по уходу за дымовой трубой является проверка патрубка и гильзы, а также осмотр на наличие трещин.

Строительные нормативы

Дымоходы выполняются в соответствии с требованиями СНиП 41-01-2003.

Основные требования к установкам частных домов:

  • в конструкции должно быть как можно меньше горизонтальных участков. Длина любого из них не должна превышать1000 мм;
  • при плоской кровле высота трубы над уровнем покрытия должна быть не менее 1000 мм;
  • при скатной кровле труба должна возвышаться над коньком – на 500 мм при расстоянии менее1500мм; быть вровень с коньком при расстоянии от 1500 до 3000 мм; при расстоянии более 3000 мм угол между горизонталью и линией, проходящей через верх трубы и конек, должен быть не более 10°;
  • высота от колосниковой решетки до оголовка должна быть не менее 5 м.

Требования пожарной безопасности к дымоходам

Если крыша дома покрыта мягкой кровлей, ондулином, битумной черепицей, то дымоход должен оснащаться сетчатым искроуловителем.

Стены и перегородки из горючего материала защищают штукатуркой толщиной не менее 25 мм по сетке.

Расстояние между наружными стенами дымохода и конструкциями из горючих материалов для кирпича и «сэндвича» должно составлять не менее130 мм; для керамики не менее 250 мм.

Сила тяги

Сила тяги напрямую зависит от высоты дымохода, утепления, подвода свежего воздуха, состояния канала (очищен от сажи или нет).

Какой дымоход лучше, кирпичный или металлический?

На этот вопрос вам никто не даст однозначного ответа. Главное – это высота и размер дымохода. Минимальный его размер – от 5 м. Если сделать его коротким, велик риск образования обратной тяги и выхода отработанных газов в помещение.

Независимо от материала, если на улице будет теплее, чем в помещении, тяга станет слабее или вообще исчезнет при нагреве уличной части больше чем воздух в доме.

На кирпичный или металлический дымоход и уровень тяги в них оказывает негативное влияние даже рядом стоящие деревья или склоны гор. Ветер создает подпор, и тяга может значительно понизится.

Чрезмерный поток воздуха в топке тоже не принесет печи нормальные условия эксплуатации. Такой напор может вызвать сильный разогрев деталей печи и их деформацию. И тепло будет попросту выдувать из топки, оно не будет успевать нагревать стенки топки.

Особенности монтажа

Строительство и монтаж дымоотводящей конструкции, ее установка, а затем сборка и крепление рассматриваются индивидуально для каждого дымохода.

Для кирпичного дымохода – это фундамент, правильность расположения рядов кладки, состав раствора для кладки, швабровка, оголовок и при необходимости дымник; для керамического дымохода – фундамент, крепления модульных элементов, а также ревизия с тройником для подключения; для дымохода из нержавейки – крепления и кронштейны, внутренние трубы «по конденсату» или наружные «по дыму», использование отводов для уклонения канала от вертикали, устройство проходов через перекрытия и кровлю, плюс оголовок и дымник.

Строительство и монтаж дымохода производится с учетом теплового расширения материала в процессе эксплуатации. Необходимо исключить возможность нарушения герметичности дымового канала, придерживаться правил пожарной безопасности, в особенности в тех случаях, когда дымоход расположен в непосредственной близости к возгораемым конструкциям. Высота и сечение дымохода, соответствие составных элементов, а также порядок его установке рассчитываются на этапе проектирования каминной конструкции.

Возможные проблемы в работе трубы для камина

Работа камина во многом зависит от правильной установки дымохода. Если возникает недостаточная тяга, следует проверить расчеты, по которым был построен дымоход.

Труба для камина установлена неправильно, если:

  • дым попадает в помещение;
  • растопка камина занимает много времени;
  • огонь в камине горит слишком слабо;
  • интенсивность горения твердого топлива постоянно различается и зависит от погодных условий.

В первую очередь при возникновении этих проблем следует обеспечить в помещении должную вентиляцию. Нужно проверить герметичность окон и интенсивность работы вентиляции, если такая имеется. Так как пламя камина сжигает большую часть кислорода, приток свежего воздуха в доме должен быть постоянным.

Причины неправильной работы дымохода следующие:

  1. Недостаточная высота трубы. Чем больше камин, тем выше должен быть воздуховод, чтобы обеспечить достаточно сильную тягу.
  2. В конструкции трубы присутствует изгибы более чем в 45 градусов. Желательно делать дымоход максимально прямым. Если все же присутствуют горизонтальные элементы, стоит выбирать минимальный угол наклона. Вертикальная часть должна быть не менее 5 метров.
  3. Неправильные расчеты. Во многом тяга зависит от правильного сечения дымохода.
  4. Внешнее воздействие. Погодные условия могут влиять на интенсивность тяги в трубе. Чтобы этого не произошло, необходимо установить на дымоходе флюгер.

Труба для дымохода камина должна быть установлена согласно всем нормам. Это позволит сделать камин пожаробезопасным, а также обеспечит его правильную работу.

Изготовление и установка дымохода своими руками

Из каких материалов лучше сделать

Практически более просты в монтаже стальные дымоходы – наличие готовых секций облегчает расчеты, подбор материалов и монтаж. Стальные элементы бывают из нержавеющей стали без утеплителя («горячие»), элементы типа «сэндвич» — внутренний слой из нержавейки, утепление из минеральной ваты, наружный слой из нержавейки или оцинковки.

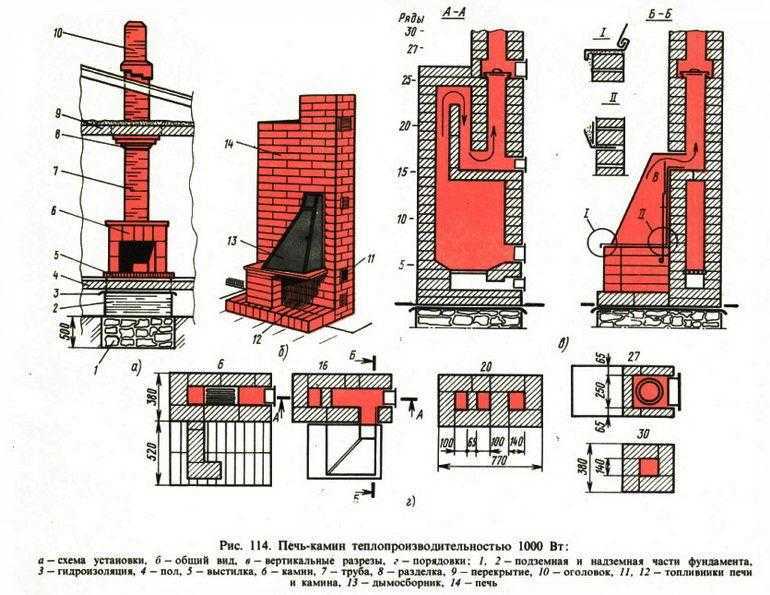

Чертеж и схемы

Перед началом работы необходимо произвести замеры и начертить схему или чертеж. Она поможет определиться с количеством материалов для выполнения работ. Вот парочка хороших вариантов:

Расчет размеров

Длина – минимальная 5 м от колосниковой решетки, необходимая – определить высоту конька и высоту трубы относительно конька в соответствии со СНиПом (см. выше).

Внутренний диаметр – если камин покупной и изготовленный на заводе, то в инструкции указан необходимый диаметр.  Внутренний диаметр труб для дымоудаления при самодельных каминах приведен в таблице 1:

Таблица 1

Тепловая мощность печи, кВт Диаметр трубы, мм, не менее
1 3,5 160
2 3,5-5,2 190
3 5,2-7 220

При камине большей мощности, предназначенном для отопления дома  площадью более 50 м, лучше обратиться в специализированную организацию и заказать проект.

Установка дымохода и особенности монтажа

В продаже имеется большой ассортимент модулей и соединительных элементов для сборки дымоходных труб, и работы напоминают сборку конструктора для взрослых. Монтаж начинают с нижних секций. Элементы вставляют один в другой наподобие канализационных труб. Из готового покупного камина выведен патрубок для подключения дымоходной трубы; в самодельном камине необходимо такой патрубок смонтировать.

В перекрытиях делают отверстия, вставляют в них куски трубы большего диаметра и проводят через них дымоход. Зазоры заполняют негорючей минеральной ватой.

В месте прохода трубы через кровлю, стены и перекрытия используют секции с площадкой, которая опирается на кровлю или перекрытие, служит опорой для трубы и на кровле закрывает щель от атмосферных осадков.

На верх дымохода монтируют дефлектор, простой колпак или искроуловитель (для кровель из рубероида, битумной черепицы, ондулина).

Видео по монтажу

Для наглядности приводим видео процесса монтажа дымохода. Увидев процесс монтажа, Вы лучше поймете и запомните все этапы процесса.

https://www.youtube.com/watch?v=evImPyD_iDo

Расположение

Конструкции дымоходов бывают насадными (установленные сверху камина и продолжающие его вертикально), коренными, то есть стоящими отдельно, когда вертикальный канал дымохода со смещенным расположением от камина стоит на отдельном основании, и стенными, с каналом дымохода, проходящим внутри стены здания.

Случаи, когда дымоход может оказаться дороже самого камина:

если топка простая, а система дымоотвода – из самых современных и надёжных. Например, керамический дымоход и каминная топка «эконом» класса;

если камин – это буржуйка либо каминофен, а дымоход из нержавейки, да ещё и изоляции более 10 метров в высоту;

если старый канал дымохода переделывают под современную отопительную систему (гильзование или вообще новый дымоход);

если пытаются устроить камин в доме, где дымоход вообще не планировали;

если решено построить отдельностоящий современный дымоход с наружной стороны дома;

если камин решено построить в пентхаусе или на верхнем этаже многоэтажки.

Проход через перекрытие

Одной из главных задач дымоходной разделки является выполнение безопасного прохождения дымоходной трубы через перекрытие. При осуществлении прохода дымоходной трубы через межэтажное перекрытие с обеспечением защиты возгораемых конструкций используется проходной патрубок с дополнительной термоизоляцией или же увеличивается расстояние (теплоизоляция или воздушный зазор) от перекрытия до стен канала. На участке, где модульный дымоход проходит через перекрытие, стыки и соединения недопустимы.

Проход дымохода через перекрытие из железобетона должен быть устроен без разрыва канала, его заужения или изменений внутреннего сечения дымоходной трубы. Следует учитывать тот факт, что металлический дымоход может расшириться при нагревании.

Материал

В настоящее время на рынке имеется достаточно большой ассортимент различных материалов для дымоходов, однако сразу оговоримся, в рамках этой статьи мы будем беседовать только о тех видах дымоходов, которые пригодны для использования с современными производительными топками.

Основные виды дымоходов:

  • Кирпичный дымоход – классический аутентичный вариант, проверенный временем. Решение об установке такого дымохода должно приниматься еще на этапе проектирования дома, так как такой дымоход как требует установки мощного фундамента, либо вообще размещается в несущей стене. Плюсы такого дымохода — высокая долговечность, прочность, хорошая огнестойкость. Минусы – высокая цена, худшая тяга при прямоугольном сечении, по сравнению с круглой трубой, низкая ремонтопригодность, высокие показатели осаждения сажи из-за шершавой внутренней поверхности.
  • Одноконтурный модульный дымоход из нержавейки – наиболее дешевый вариант из возможных, состоит из отдельных модулей-труб, длиной один метр, колен и тройников, которые собираются как конструктор на герметик. К преимуществам этого типа дымохода можно отнести низкую цену, простоту монтажа. К недостаткам – высокую температуру нагрева, что требует больших отступов от конструкций здания и низкую долговечность, около 10-15 лет, связанную с образованием большого количества конденсата.
  • Двухконтурный модульный дымоход из нержавеющей стали типа «сэндвич» — обладает преимуществами предыдущего варианта, такими как простота монтажа, и при этом обладает вполне приемлемой долговечностью, так как образование конденсата уменьшено за счет утепления трубы. В среднем производитель дает гарантию на такие трубы около пятидесяти лет. Имеет только один недостаток – довольно высокую стоимость.
  • Керамический дымоход – дымоход из поставленных друг на друга керамических стаканов, укутанных в теплоизоляцию и установленных в полые шлакоблоки. Стаканы соединяются между собой на герметик, блоки кладутся на раствор. Обладает всеми преимуществами кирпичного дымохода, но обладает круглым гладким сечением, что снижает показатели осаждения продуктов горения. Недостатки – некоторые особенности при монтаже, большой вес, самая высокая стоимость.

Монтаж

Монтаж конструкций всегда рассматривается в индивидуальном порядке. Это самый ответственный этап, чтобы установить дымоход для камина своими руками необходимо рассчитать его диаметр и месторасположение.

Подходящим местом для размещения дымохода камина считается место возле конька крыши. Это позволит выступающую часть трубы сделать меньше.

Высота должна быть минимум 4 метра. Расчет максимальных значений зависит от вашего здания.

Расчет диаметра трубы потребуется и для того, чтобы конструкция без затруднений прошла все перекрытия.

Особое внимание всегда уделяется установке оборудования в деревянных строениях. Такие здания больше всего подвержены пожарам

Для того чтобы избежать этого, необходимо использовать переходной патрубок, который будет не только защитой от пожаров, но и обеспечит качественную изоляцию между кровлей и дымоходом камина.

Для того чтобы сделать отверстие в крыше, необходимо помнить, что его размер должен быть чуть больше диаметра трубы.

Кроме этого, необходимо обратить внимание на возможные стыки. Они могут не только снизить эффективность отопительного прибора, но и ухудшить параметры безопасности

К тому же срок эксплуатации заметно уменьшится.


Труба дымохода на крыше в разрезе

Самым сложным этапом установки считается место прохождения через крышу

Главные параметры, на которые необходимо обратить внимание — это качество и безопасность

Для каждой конструкции есть основной набор требований, на которые необходимо обратить внимание. Схема зависимости вида отопительного прибора, температуры в дымоходе и материала его изготовления


Схема зависимости вида отопительного прибора, температуры в дымоходе и материала его изготовления

Например, для строения из кирпича схема работ выглядит так:

  • Фундамент.
  • Раствор.
  • Кладка.
  • Швабровка.
  • Оголовок.
  • Дымник.

Для керамического устройства схема работ такая:

  • фундамент,
  • Закрепление модульных элементов.

Строительство и монтаж дымоходов для каминов выполняется с учетом расширения материала под воздействием тепла. Кроме этого, необходимо позаботиться о герметичности оборудования в процессе эксплуатации.

Правильно оборудованный дымоотвод прослужит достаточно долго.

Способы размещения дымохода

Существуют два способа размещения дымохода камина – внутренний и наружный. Первый предполагает установку трубы для отвода дыма и продуктов горения топлива в комнате либо в стене помещения (при наличии в ней предусмотренной при строительстве шахты).

Второй способ – установка трубы снаружи вдоль стены дома, когда вывод отработанных газов и дыма из камина осуществляется через штатный дымоотвод. Он присоединен переходным коленом к горизонтальной трубе, пролегающей через стену. Колено соединяется с тройником, на который устанавливается труба дымохода, ведущая вверх.

Оба способа размещения дымохода имеют свои достоинства и недостатки. Внутреннее расположение обеспечивает защиту конструкции от перепадов температур зимой, а также снижает тепловые потери. Недостаток расположения трубы внутри помещения – потеря ценных квадратных метров.

Наружное размещение более рационально с точки зрения экономии пространства и пожарной безопасности, но при таком расположении в трубе часто образуется конденсат из-за разницы температур.

Кладка дымохода

Схема

Первое, что необходимо сделать — это внимательно ознакомится со схемой дымохода и разобраться в том, как укладывается каждый из его рядов. Схему можно выбрать одну из многих — лучше ту, на которой будет все станет предельно ясно. При кладке обычной кирпичной печи, подойдет порядовка для стандартного дымохода из кирпича.

Одна из самых распространенных порядовок дымохода

Возведение надсадной трубы

При монтаже надсадной трубы, кладка самой конструкции печи заканчивается за 50—60 сантиметров до потолочного перекрытия, а затем начинается непосредственное возведение дымоходного канала. На данной схеме представлено два варианта кладки дымохода: квадратной и прямоугольной формы.

По схеме первого ряда возводится шейка дымохода до разделки. В каждом последующем ряду кирпичи укладываются таким образом, чтобы середина кирпича перекрывала шов между кирпичами предыдущего ряда.

Выложив три-четыре ряда по этой схеме первого ряда, начинается выведение распушки трубы.

Так внешне выглядит распушка…

На рисунке второго ряда хорошо видно, что кирпичи укладываются со сдвигом во внешнюю сторону на одну треть кирпича. Чтобы идеально подогнать штучный материал, придется воспользоваться разделением цельного кирпича на две или три части вдоль или поперек.

… а это — ее порядовка

При всем этом нужно помнить, что канал дымохода должен сохранять первоначальное сечение, так как смысл утолщения его стенок – это для повышения безопасности для перекрытия во время эксплуатации. Тем более, что сужение или расширение внутренней полости может негативно повлиять на тягу во время топки.

  • Третий, четвертый и пятый ряды распушки также выкладываются со сдвигом в наружную сторону, сохраняя просвет канала.
  • Шестой ряд имеет такой же размер, что и пятый ряд и выкладывается вровень с внешним и внутренним краем стены дымового канала.
  • Седьмой и восьмой ряды выкладываются по схеме первого ряда.

Закончив укладку распушки, можно переходить к работе над выдрой и тут нужно очень постараться, так как каждый ряд образует очередную ступеньку и выступает в наружную сторону, на одну треть.

Порядовка выдры

  • Первый ряд кладут такого же размера, как последний ряд распушки.
  • Со второго ряда начинают выкладывать первую ступеньку, и идет расширение дымохода во внешнюю сторону.
  • Далее, следуя схеме, выкладываются остальные восемь рядов.

После завершения кладки выдры, выкладывается шейка трубы, которая выводится по схеме первого ряда до двух верхних рядов шапки, где кирпич также укладывают с выступом во внешнюю сторону.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лофт-студио
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
