Монтаж внутренней и наружной систем канализации в частном доме

Оплошности, которые связаны с подключением сифонов

Присоединение всякого сантех-прибора до канализации выполняется через сифоны, имеющие вид буквы U. Такого рода изогнутая форма дает возможность воде постоянно пребывать в нем. Она образовывает гидравлический барьер и не предоставляет аромату попадать в помещение. Но эта конструкция перестает трудиться при совершении определенных оплошностей. Основная оплошность – отсутствие вентиляции. В данном случае вакуум просто высасывает воду из сифона, давая возможность ароматам свободно гулять по дому. Вторая причина образования малоприятного аромата – стандартное парообразование воды из сифона. Это совершается при редком применении прибора. Необходимо просто затыкать тряпочкой редкоиспользуемое устройство.

Внешний вид сточного сифона

МД - 1

Чем важна глубина укладки?

Главная причина необходимости чересчур внимательного отношения к глубине укладки труб – возможность промерзания. Если такое случится в середине зимы, жители дома останутся без возможности использовать канализацию до теплых дней, когда заледенение растает. Даже минимальные ледяные наросты внутри труб приведут к появлению засоров и уменьшению или полному прекращению проходимости. Это закономерный итог сужения просвета трубы. Избавлению от появляющихся засоров в местах поворотов труб в наружной системе способствуют колодцы.


На фото – Канализационный колодец.

Такое удобное приспособление позволяет контролировать работу канализации, вовремя устранять появляющиеся проблемы. Делать его не очень сложно, зато комфорта в процесс эксплуатации оно вносит немало.

Учет глубины промерзания грунта является основополагающим требованием. Чтобы не тратиться на обустройство более глубоких траншей, нежели этого требует необходимость, нужно иметь четкое представление о глубине промерзания грунта в данной местности. Ниже приведено фото, которое поможет сориентироваться в этом вопросе.

Лотки для ливневой канализации


На фото – Средняя глубина промерзания грунта по регионам России.

Внутренняя канализация для частного дома, как правильно проложить трубы

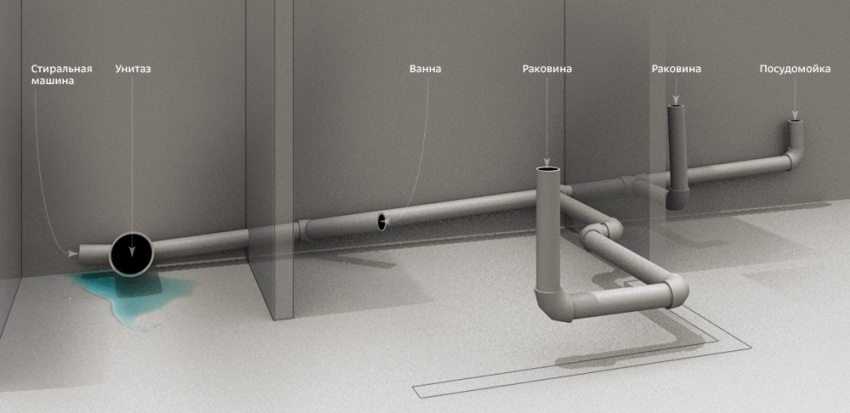

Для примера возьмем двухэтажный коттедж с двумя санузлами и кухней. На втором этаже расположен туалет, а на первом кухня, ванная и еще один туалет. Если санузлы расположены приблизительно в одной вертикальной плоскости, то потребуется один стояк, а если в разных, то два стояка.

Вертикальные канализационные стояки представляют собой самые большие по диаметру трубы, стоящие вертикально. Они соединяют крышу и цоколь. Стоки от всех сантехнических приборов сходятся в них. Стояки в нижних своих точках соединены с горизонтальной трубой, которая имеет наклон и выходит за пределы дома. Она ведет во внешнюю канализацию.

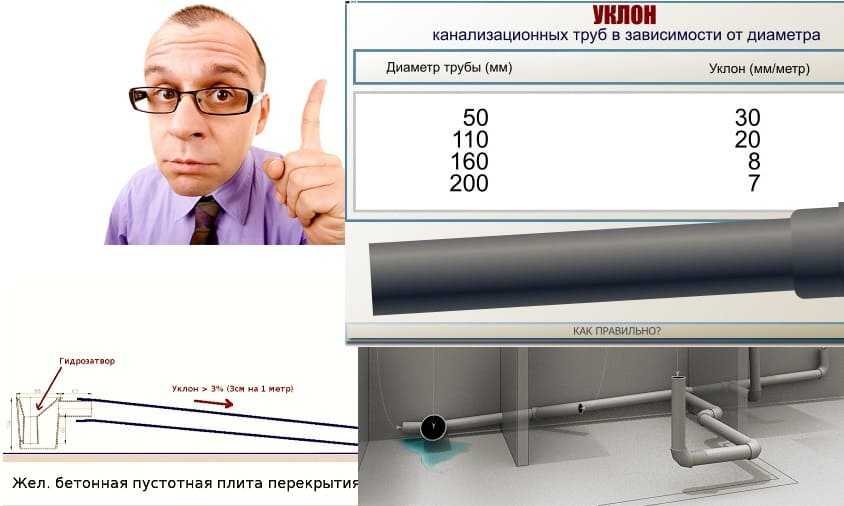

Правильный уклон труб при монтаже внутренней канализации

Некоторые сведения из гидродинамики

При движении по трубе, вода, заполняющая весь ее срез, создает эффект поршня. Это случается, например, при сливе воды из унитаза. Позади этого поршня создается область слишком низкого давления, из-за которой вся вода может быть просто высосана из сифонов всех сантехнических устройств. Это становится причиной образования неприятного запаха в помещениях.

Перед поршнем создается высокое давление, которое способно вытолкнуть воду из сифонов перед собой. Чтобы этого не происходило, требуется устройство вентиляции, которая будет эффективно выравнивать давление в системе при взрывном сбросе воды. Вот почему верхняя часть стояков выводится на чердак и не закрывается.

Кроме слива с унитаза, аналогичный эффект поршня создается при сливе из ванны или стиральной машины, в которой создается дополнительное давление насосом. Это же можно наблюдать при наличии длинных подводок от приборов сантехники до стояка и при излишне большом перепаде уровней начала и конца подводящей трубы.

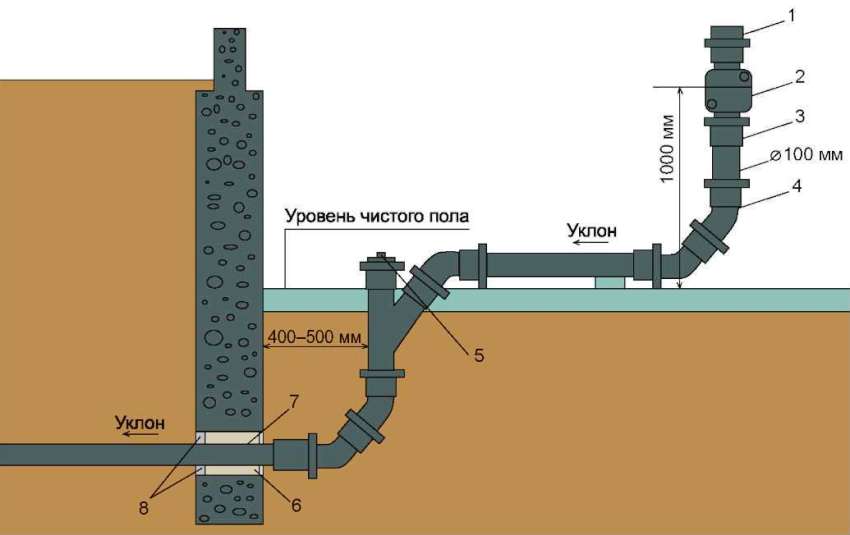

Схема выпуска канализационного стояка: 1 — стояк, 2 — ревизия, 3 — крепление стальным крючком под раструб, 4 — отвод пол углом 135°, 5 — пробка прочистки, 6 — стальная гильза, 7 — забивка смоляного каната, 8 — цементный раствор

Как функциональность системы зависит от уклона

В процессе монтажа канализационной системы трубы кладут либо прямо (параллельно полу), либо под определенным углом. Первый вариант однозначно ошибочный, так как блокирует передвижение стоков и, в конечном счете, делает всю систему неработоспособной.


Судя по фото, трубы уложены даже не параллельно полу, а с некоторым наклоном в сторону ванны – то есть неправильно. При включении воды в раковине она потечет не в сторону стояка, а прямиком в ванну

Второе решение верное, но его можно исполнить по-разному:

  1. Обеспечить максимально острый угол.
  2. Сделать наклон минимальным.
  3. Выполнить монтаж, ориентируясь на цифры, рекомендованные нормативными документами.

Что произойдет в каждом из перечисленных случаев?

Вариант 1. Казалось бы, слишком острый угол, следовательно, и крутой спуск стоков ничем не опасен. Это мнение ошибочно, так как быстрое течение жидкости не обеспечивает в полной мере смыва твердых отходов.

В итоге они накапливаются и образуют засоры. Вторая неприятность связана со срывом гидрозатворов, результат – специфический запах канализации во всем доме или квартире.


Еще одно нежелательное и нарушающее комфорт следствие – сильный шум, который создают с большой скоростью падающие вниз сточные воды

Вариант 2. Минимальный уклон мало чем отличается от горизонтального монтажа. Медленное перемещение жидкости влечет за собой заиливание, образование толстого слоя грязи на стенках труб, а затем и регулярных засоров. К слову, СНиП рекомендует придерживаться скорости стоков в границах 0,7-1,0 м/сек.

Вариант 3. Наиболее оптимальное решение – обеспечить уклон, указанный в нормативной документации, где указана зависимость угла укладки магистрали от диаметра или длины трубы. Перейдем непосредственно к нормам и расчетам.

Общие монтажные правила

Внутренняя канализация в частном доме обустраивается с выполнением ряда правил:

  • Элементы стояков с поворотом на 90° собираются из двух колен из пластика, повернутых на 45°. Если же монтируется чугунный трубопровод, используются два отвода на 135°.
  • Чтобы была возможность устранять возможные засоры на участках трубопровода, устанавливается косой пластиковый или чугунный тройник на 45° с заглушкой и одно колено либо чугунный отвод.Чугунная фасонина отличается от пластиковой в наименованиях и градациях. Например, колено пластиковое на 45° будет полностью соответствовать отводу чугунному на 135°.
  • Отводные трубопроводы, которые располагаются в подвалах, под потолком помещений соединяются со стояками при помощи крестовин или же косых тройников.
  • Высота от нижнего участка горизонтального раструба тройника или прямой крестовины до пола должна составлять не больше 20 мм.
  • Длина трубопровода от унитаза и до стояка не должна быть более 1 м. Для остальных сантехнических приборов – не более 3,5 м.
  • Для выполнения поворотов на стояках или в местах перехода на горизонтальные участки можно использовать крестовины на 90° или прямые тройники.
  • Для предотвращения появления запахов из канализации в помещении обязательно обустраивается вытяжка. Так называемую фановую трубу выводят через крышу на высоту около 0,7 м. Недопустимо соединять ее с дымоходом или вентиляцией.
  • Если установка фановой трубы невозможна, монтируется специальный воздушный клапан для канализации.
  • Диаметр стояка должен быть равен диаметру вытяжной части. Одной вытяжкой можно объединять два и даже больше стояков на верхнем этаже или на чердаке. Горизонтальные участки такого трубопровода фиксируются подвесными кронштейнами или просто проволокой к стропилам.
  • На стояках, у которых нет отступов в верхнем и нижнем этажах, устанавливаются ревизии для канализации. Стандартная высота обустройства ревизии – 1000 мм от уровня пола. Если деталь приходится устанавливать в угол помещения, ее стоит развернуть под углом 45° относительно стен.
  • При монтаже системы внутренней канализации все трубы из пластика, проходящие через перекрытия, устанавливаются в специальные металлические гильзы. Высота элемента зависит от ширины перекрытия. Верх детали должен выступать на 20 мм от уровня пола, а низ – быть заподлицо с потолком.
  • Стояк устанавливается с надетой гильзой. Для того чтобы она не падала с трубы, ее привязывают тонкой проволокой за вышестоящий раструб крестовины или тройника либо распирают кусочками пенопласта.
  • Если предполагается, что на горизонтальном участке последовательно будут подключены унитаз и другие сантехнические приборы, между ними обязательно устанавливается переходник для канализации. Пластиковые детали нельзя высоко поворачивать. Это грозит проблемами с последующим подключением оборудования, особенно с душевой кабиной или ванной. В среднем разворот должен проводиться на половину раструба тройника по высоте с направлением в сторону стены.
  • Для закрепления канализации используют хомуты. Пластиковые трубы крепят на горизонтальных участках по мере необходимости, так, чтобы не возникло переломов. В среднем устанавливается один хомут на полметра – метр длины магистрали.
  • Чугунные трубы крепят на кронштейны из стали с загибом на конце, которые предотвращают смещение трубопровода. Крепежи устанавливаются под каждую трубу около раструба.
  • Закрепление стояков к боковым стенам производится 1-2 хомутами на этаже. Крепежи устанавливаются под раструбами.

Важно заметить, что по окончании монтажных работ обязательно проводятся испытания на предмет герметичности

Фановая труба может быть выведена на крышу разными способами. На схеме представлено три возможных варианта конструкции

Для обустройства внутренней канализации используются различные соединительные элементы. Нужно учитывать, что одинаковые чугунные и пластиковые элементы могут различаться названиями и маркировкой

Канализация – необходимый элемент любого благоустроенного дома. Ее обустройство не требует особых специальных знаний, но, в то же время, и простым делом ее назвать нельзя. Существует множество нюансов и особенностей обустройства системы. Начать следует с разработки схемы прокладки трубопровода, который станет основой для последующих работ и поможет правильно рассчитать количество необходимых материалов. Уже на этом этапе можно оценить свои силы и понять, удастся ли справиться с работой самостоятельно или нужно будет искать помощников. Множество компаний специализируются на оказании сантехнических услуг. Профессионалы быстро и грамотно проведут монтаж канализационной системы любой сложности.

(2 голоса, среднее: 3.5 из 5)

Что делать если замерзла канализация в частном доме?

Причин замерзания канализация может быть много и чаще всего эта проблема затрагивает наружную часть, хотя не исключена вероятность появления проблемы и в доме.

Наиболее частыми причинами нарушения функционирования работы системы являются:

  • несоблюдение необходимого уклона при монтаже самотечной канализации;

  • прокладка труб в зоне промерзания грунта при отсутствии должного утепления;

  • засоры;

  • малый или недостаточный диаметр труб;

  • наличие в доме неисправных сантехнических приборов, из которых постоянно в канализацию идет поступление стоков и их объем мал для того, чтобы оперативно добраться до отстойника;

  • нарушение водоотвода из септика, что приводит к его переполнению, а соответственно поступление в него новых стоков невозможно и они, оставаясь в трубах, замерзают.

Перед тем как приступить к решению проблемы, необходимо определить локализацию замершего участка и в зависимости от этого выбрать способ. Для чугунных труб наиболее простым и распространенным решением является ее разогрев, например, с помощью паяльной лампы, а вот как отогреть канализацию в пластиковой трубе – это отдельная тема, так как она не способна выдержать воздействие открытого огня.

Самый простой способ – залить в канализацию кипяток (но не использовать для этого унитаз или фаянсовую раковину, так как они могут не выдержать высокой тепловой нагрузки).

Чтобы повысить эффективность этого способа, предварительно в воде можно растворить соль из расчета 2 кг соли на 10 л воды.

Если имеется свободный доступ к трубе, выходящей в отстойник, то в нее можно направить струю горячей воды или как вариант – пара.

Вас заинтересует эта статья – Как выбрать автономную канализацию для частного дома?

А в том случае если замерший участок располагается в середине трассы водоотведения, то можно использовать парогенераторы для прогрева грунта и постепенного оттаивания трубы – в этом случае процесс может занять довольно продолжительное время, а для увеличения его эффективности, потребуется возведение импровизированного шатра над местом аварии.

Более сложные способы самостоятельно лучше не использовать, а доверить работу профессионалам, но для того чтобы причин обращения к ним было как можно меньше, необходимо использовать такие превентивные меры:

  • применение в канализации специальных антиморозных добавок;
  • укладку утепляющего кабеля.

Последний, впрочем, может быть установлен во время замерзания трубы, но и в дальнейшем его наличие позволит хозяину не беспокоиться о работоспособности канализационной системы дома.

5 ошибок, связанных с обустройством внутридомовой канализации

Очень часто оплошности при проведении канализации связаны с неверными расчётами параметров используемых труб. Чтобы обеспечить бесперебойную работу сточной системы, монтаж трубопроводов канализации обязан учитывать такие нюансы:

Угол наклона

Подбираемый угол наклона горизонтальных труб будет зависеть от размера их внутреннего сечения. Согласно нормативным данным, труба пятидесятка должна опускаться на три сантиметра с каждого метра. Труба с диаметром от 100 до 110 наклоняется на два сантиметра. Деталь от 160 миллиметров может иметь наклон, не превышающий 0,8 см на метр изделия.

Вам также может понравиться: Уклон канализационных труб по СНиП

Перепад высоты

Монтаж канализации из пластиковых труб своими руками подразумевает соблюдение такого показателя, как перепад высоты. Его значение должно быть равным одному метру. Для остальной сантехники он составляет три метра. Если необходимо превысить нормативное значение, тогда придётся продумать обустройство вентиляции на каждом конце подводки.

Подбор угла

Очередная распространенная ошибка кроется в неверном подборе угла. Если он будет прямым (90 градусов), тогда при отскоке начнёт формироваться засорение. Избежать проблемы можно путём создания плавного перехода в угловом месте при помощи фасонных деталей с углом в 135 градусов.

Вывод фановой трубы

Ошибкой считается вывод фановой трубы в общую систему вентилирования помещений. Подобный вариант позволит канализационному аромату мгновенно наполнять все комнаты

Важно помнить, что поток воды создаёт большой уровень шума. Чтобы избавить себя от дискомфортного звукового сопровождения следует продумать шумоизоляцию

Использовать можно минеральную вату, которой обматываются трубы. Дополнительно можно соорудить специальные короба при помощи гипсокартона.

Не оборудована обратным клапаном

Труба, служащая для соединения септика со сточной системой, не оборудована обратным клапаном. В указанной ситуации при переполнении уличной ёмкости стоки вернутся в дом и зальёт подвал.

Оплошности, которые связаны с подключением сифонов

Присоединение всякого сантех-прибора до канализации выполняется через сифоны, имеющие вид буквы U. Такого рода изогнутая форма дает возможность воде постоянно пребывать в нем. Она образовывает гидравлический барьер и не предоставляет аромату попадать в помещение. Но эта конструкция перестает трудиться при совершении определенных оплошностей. Основная оплошность – отсутствие вентиляции. В данном случае вакуум просто высасывает воду из сифона, давая возможность ароматам свободно гулять по дому. Вторая причина образования малоприятного аромата – стандартное парообразование воды из сифона. Это совершается при редком применении прибора. Необходимо просто затыкать тряпочкой редкоиспользуемое устройство.

Внешний вид сточного сифона

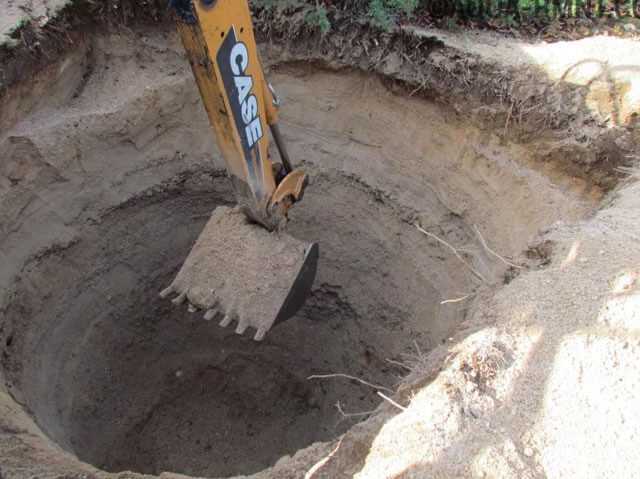

Подготовка котлована согласно параметрам сооружения

При обустройстве дачной канализации без откачки своими руками в определенном месте, предусмотренном в проекте, c применением лопат и лебедки или мини-экскаватора выкапывают яму, имеющую глубину, равную высоте 2-3 колец и горловины.

К этому параметру конструкции добавляют от 30 до 40 сантиметров на создание основания. Оно состоит из слоя песка толщиной 15 — 20 сантиметров и слоя гравия или речной гальки, или щебня величиной 15 — 20 сантиметров. Обустройство дренажа обеспечивает наличие надежной основы и фильтрующей «подушки».

Длина канавы должна позволять установить в ней два резервуара, которые соединены между собой коротким переливом. Грунт из выкопанной ямы вывозить с дачного участка не следует, поскольку его используют для обратной засыпки. Остатки земли потом можно задействовать для формирования, например, клумбы или иных ландшафтных объектов.

Подбор труб для водоснабжения

Если все же вы приняли решение своими руками выполнить прокладку водопровода в своем доме, после разработки схемы вам следует выбрать подходящие для системы водоснабжения трубы. В первую очередь необходимо точно определиться с количеством труб для водопровода. При этом в процессе расчета по диаметру и длине необходимо учитывать все повороты и уклоны, которые будут возникать при разводке водопровода и установке различных элементов.

Что касается диаметра труб для водопровода, то минимальный диаметр труб, которые могут применяться для монтажа схемы водопровода в частном доме, должна составлять 32 мм. Минимальный диаметр труб для водопровода в 32 мм выбирается в не зависимости от материала, из которого выполнены трубы. Другими словами, будь-то трубы из полипропилена или традиционные стальные трубы – в любом случае диаметр трубы для водопровода в частном доме должен составлять минимум 32 мм.

Кроме диаметра труб и их длины обратите внимание на метод соединения труб друг с другом. Помните, что абсолютно все соединения между трубами водоснабжения должны быть герметичны и надежны

Если вы планируете выполнять монтаж труб водопровода своими руками, задайте себе самому вопрос: под силу ли вам будет произвести надежное соединение труб водопровода?

Если вы планируете выполнять монтаж труб водопровода своими руками, задайте себе самому вопрос: под силу ли вам будет произвести надежное соединение труб водопровода?

Так, например, если для монтажа водопровода дома вами выбраны полипропиленовые трубы, вы должны понимать, что для их соединения потребуется специальный паяльник, с принципом работы которого вам самому придется разбираться. К тому же, для пайки разного диаметра труб, кроме самого паяльника, понадобятся и специальные насадки различного диаметра. Паяльник для сварки разного диаметра труб показан на фото:

Кроме всего прочего при выборе труб для разводки водопровода своими руками необходимо учитывать следующие моменты:

  1. При выборе труб для водопровода в частном доме обязательно проконтролируйте, чтобы они были предназначены для пищевых систем водоснабжения частного дома из колодца или скважины. Диаметр труб для водопровода здесь не имеет никакого значения – и большие и меньшие по диаметру трубы должны быть пищевыми.

Встречаются случаи, когда не совсем добросовестные продавцы продают трубы технического назначения, выдавая их за трубы для пищевого водоснабжения. Конечно, цена технических труб на порядок ниже цены на пищевые трубы, однако экономия в данной ситуации просто неуместна.

  1. Поскольку при подключении водопровода дома к централизованной системе водоснабжения или насосной станции колодца или скважины в случае с автономным водоснабжением, трубы будут прокладываться в вырытых траншеях, необходимо подумать и об утеплении труб. Для утепления труб водоснабжения при монтаже водопровода применяют, как правило, специальную минеральную вату.
  2. В случае если при монтаже водопровода его трубы будут прокладываться над землей без размещения их в траншеях, так же потребуется утеплитель. При наземной разводке системы водоснабжения кроме минеральной ваты могут использоваться и другие утеплители. Если прокладка системы водоснабжения производится в регионе с очень низкими температурами в зимний период года, кроме утеплителя рекомендуется использовать активный обогрев труб водопровода дома в виде обогревающего электрокабеля. Цена обогревающего кабеля довольно высока, однако его использование полностью исключит возможное замерзание труб водопровода дома.

Тестирование канализационной системы

Протестировать систему можно довольно просто. Откройте все краны и оставьте на какое-то время. После этого пройдитесь по всем соединения и убедитесь, что везде сухо. Или под узлы трубопровода можно положить бумагу, ее намокание укажет на утечки. Если таковые имеются, высушите выявленные участки, обезжирьте и покройте новым герметиком. После высыхания тест нужно обязательно повторить.

Стоки и нечистоты имеют неприятный запах, но в квартире они отсутствуют, благодаря наличию гидрозатворов у сантехнических приборов. Они представляют собой водяную пробку, образующуюся в результате перепада двух труб относительно высоты. В трубе всегда находится вода, полностью перекрывающая ее по сечению, даже когда сантехникой не пользуются. Эта водная преграда не дает проникать канализационным газам из труб в помещение. После слива прежняя водяная пробка сменяется новой.

Устройство канализации в квартире представлено следующими элементами:

  • вертикальный стояк. Обеспечивает связь между квартирной горизонтальной разводкой и внешней подземной сетью;
  • горизонтальная разводка (лежак);
  • соединительные элементы — углы, тройники, крестовины и т.п.;
  • сифоны — изогнутые элементы, образующие гидрозатвор и расположенные непосредственно под выпускной гарнитурой каждого сантехнического устройства, подключенного к водопроводу на кухне, в ванной или туалете и.

Предлагаем ознакомиться Разводка светильников для натяжного потолка

Вся канализация состоит из труб, установленных определенным образом по заданной схеме. Особенностью системы является естественное перемещение стоков (безнапорная сеть). Большинство трубопроводов пустые и заполнены канализационными газами, представляющими определенную опасность в санитарном и физическом смысле.


После подключения нового прибора диаметр трубы увеличивается

При проектировании канализации важно избегать участков, в которых трубы будет поворачивать на 90 градусов. Соединения рекомендуется скруглять по направлению течения

Для этого используется фасонина с поворотами на 15, 30, 45 и 67 градусов.


Тройник с отводом на 45 градусов

Для прочистки забитой канализации необходимо предусмотреть ревизионные люки, которые ставят на стояках, и каждые 10 метров на участках прямого уличного трубопровода.


Крышка ревизии на стояке

Внутреннее пространство канализации должно сообщаться с атмосферным воздухом. При залповом сбросе воды, например, в унитазе, в трубопроводе создается область пониженного давления, или по-другому, вакуум. Так как пустота тут же стремится заполниться веществом, может быть нарушена герметичность гидрозатворов, установленных на сифонах. В результате уровень воды в них падает, и канализационный воздух проникает в помещение.

Диаметр сточной части стояка должен быть равен диаметру вытяжной части. Выходящая на крышу фановая труба должна отстоять от ближайших окон на 4 метра.

Всю сантехнику надо подключать через гидрозатвор, препятствующий проникновению канализационного воздуха в помещения.


Канализационный гидрозатвор – в нем всегда остается вода Все части трубопровода должны идти прямо, не уменьшая угол наклона труб. Для этого делают разметку красящими нитями. Некоторые компании рекомендуют делать угол наклона до 15 см для труб диаметром 50 см и меньше. По описанным выше причинам поступать так не стоит.

Вентиляция стояков канализации

Во избежание разряжения в канализационных трубах и обратного тока сточных водстояк канализации не должен иметь глухого верхнего конца — вертикальная канализационная труба должна быть выведена на крышу для вентиляции.

Вентиляцию сети необходимо предусматривать через вентиляционные стояки, присоединяемые к высшим точкам трубопроводов.

Сети бытовой и производственной канализации, отводящие сточные воды в наружную канализационную сеть, должны вентилироваться через стояки, вытяжная часть которых выводитсяна высоту: через кровлю или сборную вентиляционную шахту здания:

a) от плоской неэксплуатируемой кровли ………. 0,3 м;
b) скатной кровли ………………………………………….0,5 м;
c) эксплуатируемой кровли …………………………… 3,0 м;
d) обреза сборной вентиляционной шахты …….. 0,1 м.

Диаметр вытяжной части канализационного стояка должен быть равен диаметру сточной части стояка.

Допускается объединять поверху одной вытяжной частью несколько канализационных стояков.

Диаметр вытяжного стояка для группы объединенных канализационных стояков частного жилого дома, а также диаметры участков сборного вентиляционного трубопровода, объединяющего канализационные стояки, следует принимать не менее 100 мм.

Присоединение дополнительного вентиляционного стояка к канализационному следует предусматривать снизу ниже последнего нижнего прибора или сверху — к направленному вверх отростку косого тройника, устанавливаемого на канализационном стояке выше бортов санитарно-технических приборов или ревизий, расположенных на данном этаже. Сборный вентиляционный трубопровод, объединяющий вверху канализационные стояки, надлежит предусматривать с уклоном 0,01 в сторону стояков.

Выводимые выше кровли вытяжные части канализационных стояков следует размещать от открываемых окон и балконов на расстоянии не менее 4 м (по горизонтали).

Внимание! Не допускается соединять вытяжную часть канализационных стояков с вентиляционными системами и дымоходами

Гидрозатвор для канализации

Гидрозатвор – это искусственно создаваемая водяная пробка, что препятствует попаданию неприятных канализационных запахов в помещение. Все сантехнические приборы дополнительно комплектуются устройством гидрозатвора перед подключением непосредственно к системе трубопровода. И лишь унитаз подключается к отводным канализационным линиям напрямую, поскольку имеет встроенный гидрозатвор в своей конструкции. Гидрозатвор для сантехнических приборов является сифоном, наполненным жидкостью.

Гидрозатворы бывают различных типов:

  • Специальные сифоны для ванны;
  • Двухоборотные;
  • Трубчатые — используются для кухонных моек;
  • Бутылочные;
  • Гофрированные;
  • Трапы.

Гидрозатворы

Особой разновидностью сифона является сухой гидрозатвор, который объединяет в одном устройстве обычный гидрозатвор и обратный клапан канализации.

Этапы выполнения монтажа

Разводка канализации в частном доме своими руками:

  • исходной точкой начала сборки канализации
    является вертикальная часть — стояк. Его начинают собирать от участков
    присоединения тройников к горизонтальной части трубопроводов, чтобы не пришлось
    обрезать отдельные элементы на участке отвода. Раструбы всех элементов стояка
    устанавливаются по направлению вверх. Если сделать наоборот, то от нагрузки трубопровод может
    разъединиться;
  • в обязательном порядке в стояк устанавливаются
    ревизионные люки (обычно по одному на этаж, но можно и реже, в зависимости от
    конфигурации дома);
  • верхняя часть стояка от точки отвода
    горизонтальной трубы является фановым вентиляционным трубопроводом. Он
    выводится сквозь перекрытие и крышу на наружную часть кровли. Высота фанового
    трубопровода над поверхностью кровли не менее 50 см;
  • горизонтальная разводка канализационных труб производится по
    направлению от стояка. Необходимо соблюдать правило, по которому диаметр всех
    труб должен либо оставаться неизменным, либо уменьшаться. Это обеспечит
    эффективное удаление органических частиц со сточными водами, отсутствие
    засоров. Уклон не должен превышать 15 см/м, но для разных диаметров
    трубопроводов существуют собственные рекомендуемые значения. Чем больше
    диаметр, тем меньше нужен уклон;

Если нет возможности правильно смонтировать систему, а уровень размещения сантехнических приборов оказывается ниже наружного горизонтального участка, приходится использовать систему перекачки (фекальный насос). Этот вариант вынужденный, нежелательный, поскольку система перекачки энергозависимая, требует постоянного внимания. Если есть возможность, необходимо ее использовать и разводить трубы так, чтобы образовалась обычная самотечная канализационная система.

Последовательность действий при устройстве канализации

В первую очередь прежде, чем укладывать трубы, выкапывают траншею. Проще всего это сделать можно с применением спецтехники, например, экскаватора, или же вручную.

Согласно общепринятой технологии, укладка труб канализации предполагает использование труб диаметром 110 миллиметров. При этом ширина канавы должна составлять минимум 60 сантиметров.

Одновременно с увеличением сечения укладываемой трубы, нужно также расширять траншею. После выбора материала выполняется непосредственно укладка трубы в траншею, которая имеет свои нюансы.

Тем, кто интересуется, как проложить канализационные трубы в земле правильно, следует учитывать, что работу необходимо начинать от фундамента здания. При отсутствии вывода трубопровода для стоков из дома, под основанием строения вырезают отверстие и выполняют подвод сети под него.

Когда имеется вывод, на конец трубы, выходящей из здания, надевают раструб

При этом уделяют повышенное внимание центровке стыкуемых элементов

Именно в местах, где трубопровод меняет свое направление, начинают собираться различные отложения. Со временем они полностью перекрывают путь передвижения стоков.

Специалисты знают, как проложить в частном домовладении канализационный трубопровод, чтобы не допустить подобных неприятностей.

Поэтому не помещают советы от профессионалов, которые заключаются в следующем:

  • Прокладку канализационных труб нужно осуществлять с применением отводов, которые имеют разные углы изгиба – от 15 и до 90 градусов.
    Для обеспечения удобного доступа к местам образования засоров, над каждым коленом устанавливают ревизии.
  • После завершения формирования вывода из дома, трубы помещают в траншею вниз раструбами и затем приступают к стыковке изделий. Процесс соединения выглядит следующим образом: кромки изделий смазывают специальным составом и до упора устанавливают их в раструб.

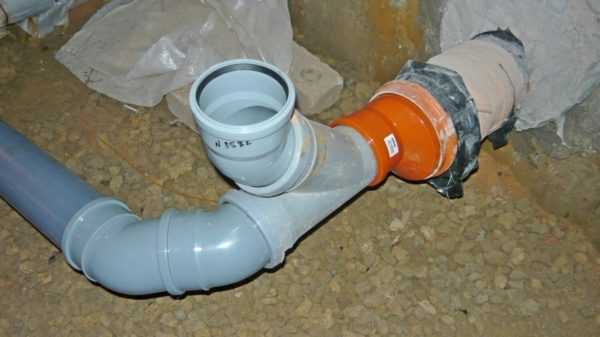

Для правильной стыковки элементов инженерных коммуникаций в частном домовладении или в квартире пользуются нехитрым приемом. Он заключается в нанесении отметок на трубы перед началом проведения работ – для определения глубины их вхождения в раструб. Ориентируясь на них, окончательно осуществляют соединение.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лофт-студио
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
