Водопровод из полипропилена своими руками

Преимущества и недостатки ПП

Использование полипропилена при монтаже водопроводов и отопления объясняется его преимуществами:

  • материал дешевый, легкий, не боится ударов;
  • ему не страшна коррозия, внутреннее сечение не уменьшается от налета — он не образуется;
  • выдерживает несколько циклов замерзания без повреждений;
  • производители указывают гарантию 10 лет, но магистраль с холодной водой служит до 50 лет;
  • привлекательный внешний вид, который сохраняется весь срок эксплуатации — трубопроводы не нужно красить;
  • высокое звукопоглощение — шума воды не слышно;
  • низкая теплопроводность, что делает их эффективными для отопительной системы;
  • полностью экологически безопасные, питьевая вода остается чистой.

Преимущества и недостатки полипропиленовых труб.

Основное преимущество — удобный и быстрый монтаж, при котором достигается полностью герметичное долговечное соединение. Монтаж проще, обходится дешевле установки металлических аналогов.

Присутствуют недостатки при работе с ПП-изделиями:

  • они не сгибаются;
  • удлиняются при нагреве;
  • необходим специнструмент для монтажа.

Мастера, профессионально занимающиеся полипропиленом, давно выработали приемы, позволяющие компенсировать эти трудности.

Недостатки труб из полипропилена

Однако, при всех своих многочисленных положительных качествах, трубопроводы из полипропилена не лишены определенного числа недостатков:

  1. Они обладают меньшей механической прочностью, если сравнивать с аналогами, для создания которых были использованы сталь или медь. Это может иметь значение, например, в случае прокладки труб под дорогами, по которым интенсивно движется автотранспорт. В этом случае водопровод из полипропилена должен быть защищен кожухом из металла либо помещен в стальную трубу.
  2. Снижение срока эксплуатации труб из этого материала в случае прохождения по нему воды с температурой, приближающей к точке кипения или же перегретого пара.
  3. Удлинение участков водопровода, имеющих большую длину, в результате чего он либо провисает, либо идет волной. Для борьбы с этим явлением на трубы чаще ставят крепеж либо применяют армированный полипропилен.

Начало работы — демонтаж существующего водопровода

При всей кажущейся простоте разборка существующего водопровода имеет свои хитрости.

Перво-наперво, конечно, перекрываем воду. Вторым шагом следует разборка соединений на резьбе. Это как минимум:

  • гайки счетчиков, гибких шлангов к смесителям и бачку унитаза, гайки на эксцентриках смесителя ванной;
  • муфты и сгоны соединений и вентилей.

Для перечисленного хватит газового и разводного ключей. Дальше в игру вступит «болгарка».

Совсем уж «крошить» трубопровод ни к чему. Обычно чтобы куски водопровода без проблем можно было вытащить из санузла и отвезти на металлолом хватает трех, четырех резов.

Бывает так, что металлические соединения не откручиваются, но попробовать нужно обязательно. Если не получается придётся срезать трубу болгаркой и по новой → нарезать резьбу, что бы подключится к старому металлическому соединению. Если стояки пластиковые, то и беспокоится не о чем.

Пошаговая инструкция сварки ПП труб

Рассмотрим порядок действий при соединении с использованием сварочного аппарата.

Применяют специальный труборез, который делает срез четко, без заусенцев.

Край среза зачищают, а фаскоснимателем зарезают внутренний слой полимера.

Подготовка паяльника

Перед работой прибор максимально нагревают, дают остыть и повторяют прогрев, после чего приступают непосредственно к пайке.

Нагрев и соединение деталей

В торец среза вставляют насадку, соответствующую размеру трубки и прогревают его не более 8 секунд. Сразу вставляют соединительный элемент, плотно прижимая. Повторяют со вторым срезом.

Как спроектировать систему собственными руками

Для выполнения водопровода самостоятельно требуется изучение всех особенностей системы.

Основным принципом составление схемы и разметки на месте является прокладка с таким расчетом, чтобы водяная трасса содержала как можно меньше изгибов, поворотов и пересечений и была меньшей протяженности. Схема правильной разводки сделает водопровод надежным и эргономичным.

Установка участков своими руками может быть закрытой в стене или на виду с открытой разводкой. Первый вариант потребует пробивки каналов на поверхности стен, если планируется укладка кафеля. При отделке пластиком достаточно спрятать трубы в монтажное пространство на толщину рейки или профиля.

Второй вариант более прост за счет постоянного доступа к трубам и соединениям. Но все рано планировать нужно так, чтобы большая часть была скрыта за ванной, унитазом или мебелью. Правильным будет расположить вертикальные участки в углах комнаты, а горизонтальные выполнить на уровне пола.

Внутренняя или наружная прокладка

Одно из преимуществ полипропиленового водопровода — его можно без проблем замоноличивать в стены и пол. Этот материал не подвергается коррозии, не реагирует ни с какими материалами, не проводит блуждающие токи. В общем, если соединение сделано правильно, можно без проблем трубы прятать в стену или в пол. Вся загвоздка в том, чтобы качественно сделать соединение.

Полипропиленовый водопровод можно прятать в стены или в пол

Чтобы удостовериться в том, что собранная система не потечет, ее проверяют — проводят опрессовку избыточным давлением. Для этого есть специальные аппараты. Они подключаются, закачивают воду, повышают давление. Под этим давлением водопровод оставляют на несколько дней. Если никаких протечек не обнаружилось, значит при рабочем давлении все работать будет долго и без проблем.

Как монтировать водопровод своими руками

Полипропиленовые трубные изделия предполагают порезку в размер при помощи специальных ножниц. У неопытных мастеров получаются неперпендикулярные срезы на торце. Для устранения неровностей существует гипрочный нож.

Некоторые опытные сантехники, сверяясь со схемой, сразу нарезают все участки труб в размер. Но для человека, впервые собирающего систему своими руками, действует принцип тщательной проверки размеров и отрезания их по мере необходимости.

Для перехода с одного сечения на другой диаметр и для стыков труб ставят муфты, чтобы изогнуть трубу используют уголки, обойти препятствие помогут обводы. Для поворота на несколько направлений нужны тройники и крестовины, а в конце глухого участка ставят заглушки. Все фитинги и трубы нужно купить требуемого по схеме диаметра, для этого желательно досконально изучить план перед покупкой.

Трубы крепят к стене при помощи клипс. Расстояние между ними принимают полтора — два метра на продольных прямых участках. Фиксации к стене подлежат все места соединений и уголки. Крепление двух параллельных труб делают двойными клипсами. Вертикальные стояки закрепляют металлическими хомутами через резиновые прокладки.

Чтобы соединить две отрезанные трубы, стыки предварительно обрабатывают спиртовым раствором. Иначе могут появиться мельчайшие места, не поддавшиеся сварке, которые приведут к течи.

Для соединения труб используют метод сварки паяльником с регулятором температуры. Для полипропилена подходящей считается температура в 260ºС. Перед работой размечают на концах трубы область сварки. Для трубы 25 мм этот показатель равен 16 мм, соответственно, для 20 мм-14 мм. Сварку можно начинать, когда потухнет сигнальная лампочка индикатора.

Трубы вставляют в прибор до упора, затем, после определенного времени, удаляют. Не рекомендуется их расшатывать и поворачивать во время сварки. Временем для труб 25 и 20 мм считается 7 и 6 сек., соответственно. Если соединение не удалось с первого раза, его вырезают, а новый участок устанавливают на фитингах.

Определенные трудности поджидают мастера в случае состыковки труб на месте. Для этого рекомендуется помощь напарника, иначе может не получиться. Какое-то время детали находятся в размягченном состоянии, нужно их удерживать в прочном зажиме до остывания из-за опасности нарушения прямой оси общей линии труб.

Если попадется зеленый цвет полипропилена, это изделия немецких производителей. Они отличаются наибольшей эластичностью и стойко переносят лютые морозы без разгерметизации. Их рекомендуется применять для наружных участков трубопровода. Они дороже стоят, но качество проявит себя при первом замерзании.

Выполнить впервые схему водопровода по дому своими руками просто, но нужно учитывать все мелочи и нюансы. Лучше обратиться за советом к опытному специалисту.

Нужное для монтажа ПНД, ПЭ труб

Для проведения монтажа труб ПНД для водопровода, помимо самих труб, потребуются фитинги и оборудование.

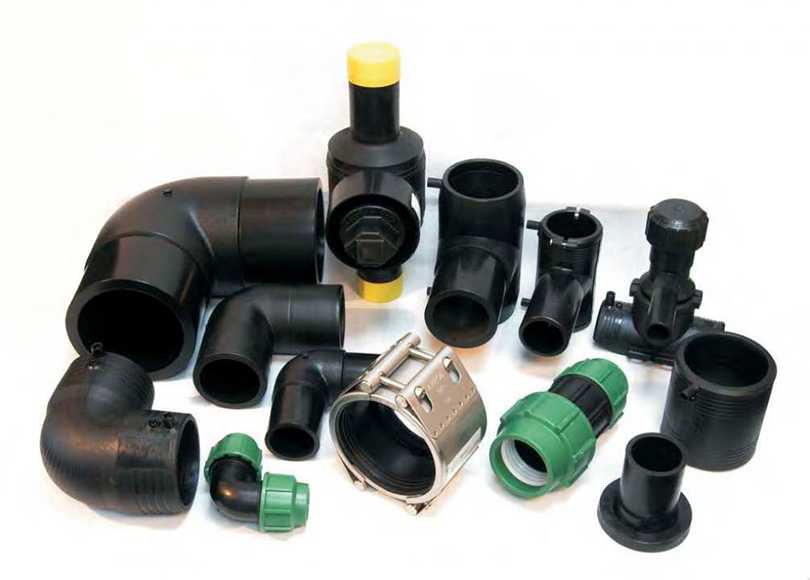

Фитинги

Для установки ПНД труб своими руками необходимы фитинги. Фитинги бывают:

  1. Сварные фитинги. Обычно применяются для монтажа труб в местах изгиба трубопроводов. Позволяют сварить несколько частей в единое целое.
  2. Компрессионные фитинги. Позволяют провести монтаж трубопровода без сварки и существенно сэкономить как средства, так и время на установку.
  3. Электросварные фитинги. Выполнены из ПЭ низкого давления высшего качества. Используются для установки ПНД труб, монтажа фитингов, оснащены электронагревательными элементами — металлической спиралью или проволокой.

Фитинги, ПНД трубы и все необходимое для монтажа Вы можете приобрести в каталоге «Пластпродукт» по ценам производителя.

Трубы ПНД, ПЭ

В каталоге компании «Пластпродукт» представлен широкий выбор труб ПНД и ПЭ, среди которых:

  1. Трубы для холодного водоснабжения. Изготавливаются в соответствии с ГОСТ 18599-2001. Монтаж трубы ПНД для водопровода, как правило, осуществляется закрытым способом.
  2. Газовые трубы ПНД. Производятся по ГОСТ Р 50838-2009. Используются для транспортирования горючих газов, используемых в качестве сырья и топлива. Установка и соединение могут осуществляться при помощи стыковой или электромуфтовой сварки.
  3. Трубы для горячего водоснабжения и отопления. Изготавливаются по ГОСТ 32415-2013. Используются для транспортировки воды в системах горячего водоснабжения, отопления. Рабочая температура таких труб — до +80°C.
  4. Трубы гофрированные двухслойные с раструбом SN8. Подходят для организации водопропускных трубопроводов — канализационных, водоотводных. Прочные и устойчивые к различным воздействиям изделия.

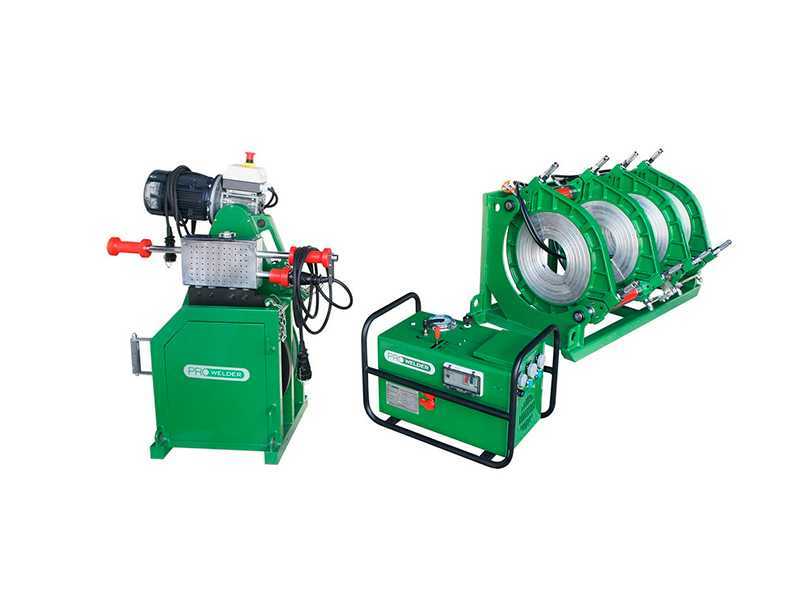

Оборудование

При выборе некоторых методов соединения не обойтись без качественного оборудования — сварочных аппаратов. Выбрать надежную модель от производителя ProWelder по выгодной цене вы можете в каталоге компании «Пластпродукт»:

  1. Гидравлические сварочные аппараты. Это небольшие, полностью электрические устройства, которые позволяют с легкостью и в считанные минуты надежно сваривать трубы и впоследствии производить монтаж ПНД трубы своими руками. На выбор предлагается более 10 моделей.
  2. Механические сварочные аппараты. Такое сварочное оборудование с предназначено для прочной сварки труб. Отличается тем, что установка параметров осуществляется оператором самостоятельно, при этом процедура сварки проводится вручную.

Создаем проект водоснабжения дома

До начала работы, необходимо рассчитать количество труб и деталей, а для этого необходимо сделать подробную схему.

Для облегчения работы со схемой, необходимо проконсультироваться с опытными строителями или получить знания через интернет, через видео ролики.

Мы расскажем об основных принципах создания схемы:

-схема должна иметь наименьшее число изгибов и пересечений;

-протяженность водопровода должна быть минимальной;

-подключение главной магистрали может быть выполнена закрытым или открытым способом.

Если вы выберите закрытый способ, то есть вы должны спрятать все трубы в стену.

При таком способе, желательно, проводить трубопровод без стыков, так как стыки должны быть доступны для осмотра и работы.

Т.е. закрытый вариант сложный, требуется точный расчет и работа профессионалов.

Открытая разводка выполняется в виде разводке труб по вертикале в углах помещения, а по горизонтали — на уровне пола.

Такая система легко обслуживается и монтируется.

Проектирование системы водоснабжения

Основой создания нормально функционирующего водопровода является грамотно сделанный проект. Для этого проводится тщательное измерение всех помещений, в которых планируется прокладка трубопроводов. На основании этих замеров и расположении сантехники делается схема водопровода. Она должна быть привязана к плану здания и выполнена в соответствующем масштабе.

В процессе проектирования нужно определить:

  • Количество потребителей;
  • Длину и диаметры отверстий труб;
  • Количество соединений и изгибов трубопровода;
  • Необходимое количество переходников, разветвителей и других соединительных элементов;
  • Возможность размещения участков трубопровода внутри стен и под полом;
  • Места расположения соединений и возможность обеспечения беспрепятственного доступа к ним;
  • Расположение и размеры всех возможных препятствий и варианты их обхода.
  • Все размеры в одной таблице.

При составлении проекта следует учитывать, что количество изгибов и соединений должно быть минимальным, поскольку изгибы влияют на потерю давления воды в трубах, а в местах стыков участков трубопровода возникает риск протечек. Так же следует располагать трубы вдали от источников тепла, поскольку пластиковые трубы подвержены деформациям под воздействием высокой температуры.

Разводка для водопровода

Существует два принципиально отличающихся по конструкции и принципу действия варианта организации водопровода. Каждый из них имеет свои положительные и отрицательные качества и требует разного количества материалов.

  • Первый вариант разводки трубопроводов – это тройниковый или последовательный способ размещения соединительных элементов. При такой схеме разводки к каждому потребителю посредством установки разветвителей от общей магистральной трубы ответвляется отдельный трубопровод.
  • На монтаж такой системы требуется меньше материалов, но чем дальше потребитель находится от начала водопровода, тем меньшее давление воды создается на данном участке. Это наиболее ощущается, когда одновременно используется большое количество сантехнического оборудования.
  • При втором варианте в определенной точке системы монтируется особая конструкция, позволяющая направить к каждому потребителю отдельную магистраль. Данный узел называется коллектором, а такой способ разводки – коллекторным.
  • При таком способе построения системы водоснабжения напор на всех участках практически одинаковый. Но на подобные варианты разводки необходимо затратить большее количество труб, что значительно увеличивает стоимость водопровода.

Выбирать наиболее подходящий вариант разводки следует исходя из количества потребителей, размера помещений и бюджета, заложенного на строительство водопровода. Для экономии материалов можно смонтировать коллектор не в начале системы, а ближе к потребителям.

Разводка для отопительной системы

При проектировании системы отопления так же учитываются все особенности помещений, количество труб и соединителей и составляется детальная масштабная схема всей системы с указанием местоположения радиаторов отопления. При этом следует помнить, что для систем горячего водоснабжения и отопления подходят только те трубы, которые рассчитаны на повышенную температуру жидкости внутри трубы.

Подключение радиаторов отопления может осуществляться снизу или сбоку и быть однотрубным и двухтрубным.

Возможные ошибки при выполнении работ

В случае введения полипропиленовой трубы в фитинг не до упора при их совмещении, между внутренней частью фитинга и торцом трубы остается некоторый промежуток. В готовом трубопроводе это место представляет собой участок с большим внутренним диаметром и меньшей толщиной стенки, чем первичная труба.

В неправильно смонтированных трубах давление будет низким, а напор воды в кране — слабым

По этой причине эксплуатационное расчетное давление такого участка будет ниже, чем остального трубопровода.

Немаловажным также является усилие, с которым совмещаются полипропиленовая труба и фитинг при нагреве. При излишнем его применении между концом трубы и внутренней частью фитинга выдавливается большой грат. Это создает препятствие на пути движения жидкости в готовой водопроводной системе.

Перед началом эксплуатации водопровод проверяется на герметичность. Его подвергают давлению, которое в 1,5 раз превышает номинальное (однако, не ниже, чем 0,15 МПа). Система заполняется водой и с помощью насоса оно повышается, контролируя его значение манометром

Особое внимание уделяется стыкам. Если какой-либо стык дает течь, то он вырезается и устанавливается новый элемент, после чего процедура проверки повторяется

Проектирование и прокладку водопровода можно выполнить своими руками. Технические характеристики полипропиленовых труб позволяют установить качественную систему с долгим сроком службы.

О материале полипропилен

Производство полипропиленовых труб значительно возросло в последние годы и обогнало такие виды материалов, как поливинилхлорид и полиэтилен. Этот современный материал является синтезированным полимером из класса полиолефинов. Полипропилен создается в результате полимеризации под действием катализаторов, на выходе получают жесткий материал, который не пропускает влагу и электричество.

Полипропилен не реагирует на действие кислот, щелочей и солей, его можно растворить при очень высоких температурах только в эфире или бензоле.

Трубы из этого материала нашли применение не только для водопровода, из них делают теплые полы и отопление, так как они способны выдержать поток горячей воды до 95º. Более того, из них выполняют каркас легкой и прочной мебели для дачи и садовых участков. У нас в стране вода в централизованном водопроводе имеет средние температурные показатели, что позволяет оценить максимальный срок службы такой системы в 55–65 лет.

Важно, что современные потребители желают получить высокое качество труб по минимальным ценам. Такое стало возможным, благодаря появлению на сантехническом рынке этого чудесного полипропилена

Из полипропилена прокладывают водопроводы в собственных домах, общественных офисах, его смело можно заделывать в стену и не бояться порчи. Специальные фитинги позволяют создать единую систему без протечек. Во внутреннем пространстве трубы, благодаря исключительным свойствам полипропиленового материала, никогда не смогут образоваться заторы и наслоения солей. Это позволит долгие годы иметь хороший напор воды.

Для чего нужна теплоизоляция

Изоляция труб – необходимое условие их исправной эксплуатации. Если по какой-то причине вам не удалось установить трубопровод на глубине 1,4-1,6 метра, то теплоизоляция позволит защитить фасонные изделия от низкотемпературных повреждений.

В качестве теплоизоляции труб используется минеральная вата в рулонах, а также специальные чехлы из вспененного полистирола, пенопласта и каучука, которые надеваются поверх труб перед сваркой. Изоляционные материалы могут также поставляются в виде т.н. скорлупы, состоящей из двух половин окружности. При установке такой изоляции она фиксируется специальным скотчем.

Планирование системы

Разрабатывая проект отопительной системы дачи или дома, учитывают площадь жилых помещений и степень утепления стен. На один квадратный метр стандартная норма тепла – 41 ккал. В технической характеристике батареи указывается тепловая мощность одной секции. Исходя из этих данных, просчитывают количество секций радиаторов.

В дополнительные расчеты включают:

  • Длину разводки труб полипропиленом;
  • Количество поворотов и переходников;
  • Наличие терморегуляторов и байпасов;
  • Установку вертикальных и горизонтальных конструкций;
  • Схему подключения к котельной (снизу, сбоку, двухтрубный или однотрубный вариант.

Как правильно крепить трубопровод

На следующем этапе производится нарезка фрагментов и их соединение на рабочей поверхности. Готовая конструкция устанавливается в выбранном месте.

Для прокладывания хорошей разводки недостаточно соединить трубы друг с другом — важно грамотно реализовать их монтаж и подключение. В таком случае трубопровод не будет провисать на стене или деформироваться под воздействием горячей жидкости

Фиксация конструкций осуществляется с помощью специальных клипсов. Эти крепежи бывают одинарными, наборными и с зажимом или выполненными в виде хомутов. Последняя разновидность представлена в широком разнообразии — из-за этого лучше совершать окончательное решение в торговой точке. Клипсы предназначаются для свободного хода изделий вдоль оси, а хомуты — для прочного крепления конструкций в выбранном положении.

Под воздействием высоких температур длина труб меняется на 10-15 мм/1м. Если применяется жесткое крепление, в точке пайки может произойти повреждение соединения. Чтобы уменьшить напряжение, понадобится задействовать следующие компенсаторы:

  1. Z-образные модели.
  2. Кольцевые.
  3. В форме буквы Г.
  4. П-образные.

После завершающего этапа остается проверить работоспособность системы.

Схема дачного водопровода из ПНД

Устанавливаются водопроводные системы на садово-дачном участке двумя способами:

  • Открытым.
  • Закрытым.

Открытый способ более подходит для сооружения сезонных водопроводных систем, применяемых для поливки растений. После окончания дачного сезона такой трубопровод можно легко разобрать, убрав трубы на хранение до следующей весны. Закрытый вариант используется при монтаже капитальных водопроводных сетей, и подразумевает размещение труб в специально вырытых траншеях.

Сезонный водопровод

Сезонные водопроводные системы используются на дачных участках для полива насаждений — грядок, кустарников, плодовых деревьев. Также он может применяться для водоснабжения дачного домика и надворных построек, например, бани, летней кухни и гаража. В случае использования участка только в тёплое время года, целесообразно монтировать летний водопровод на даче из ПНД-труб открытым способом.

Среди неоспоримых преимуществ открытого варианта — высокая скорость его монтажа. При помощи специальных фитингов, которые продаются в любом строительном супермаркете, можно быстро соединить полиэтиленовые трубы в водопроводную систему необходимой вам конфигурации. Пластиковые трубы могут лежать прямо на земле, без обустройства опор-возвышений, необходимых при монтаже открытого металлического трубопровода. Это связано с устойчивостью ПНД к воздействию сырости.

Среди плюсов такого сезонного водопровода — его мобильность. Осенью трубопровод, во избежание хищения труб, можно разобрать и убрать на хранение. При необходимости можно быстро изменить параметры водопроводной сети, удлинив или укоротив её, сменив конфигурацию. Скорость монтажа — ещё один довод в пользу открытого способа прокладки труб. При этом не требуется производить на участке земляные работы, отнимающие много времени и сил, а также оставляющие после себя разворошенные грудки и садовые дорожки.

Недостаток у открытого трубопровода один: его уязвимость для внешних механических воздействий. Несмотря на достаточно большую прочность ПНД-труб и соединительных фитингов, всё же имеется вероятность их случайного повреждения садовой техникой или инструментарием — мотокультиватором, мотыгой, лопатой. Также потребуется разбирать пластиковые трубопроводы во время проведения весеннего пала сухой травы. Огонь способен не только повредить, но и полностью уничтожить лежащую на земле полиэтиленовую конструкцию.

Капитальная водопроводная система

Если участок используется не только в дачный сезон, но и в зимнее время, есть резон создать капитальную водопроводную систему из ПНД. Собственно монтаж труб в данном случае ничем не отличается от сборки открытого трубопровода. ПНД-трубы соединяются при помощи тех же пластиковых соединительных фитингов и доборных элементов.

Вся разница здесь заключается в закрытом способе расположения труб. Перед монтажом на участке выкапываются траншеи, в соответствии с конфигурацией будущей водопроводной сети. Во избежание заморозки труб с водой в зимнее время, их следует прокладывать ниже глубины промерзания грунта. В нижеприведенной таблице даны ориентировочные данные промерзания почвы для разных городов:

Как видим, во многих городах глубина промерзания грунта достигает 2-х метров. Однако, копать траншеи глубиной в два метра не всегда бывает целесообразно и возможно. В такой ситуации рекомендуется воспользоваться при укладке труб греющим электрическим кабелем, который можно сегодня приобрести во многих магазинах сантехники.

Разводка

Как выполняется разводка труб водоснабжения из полипропилена?

В абсолютном большинстве случаев она тройниковая, с последовательным подключением сантехнических приборов. На подводках монтируются тройники, к которым привариваются отводы с фитингами-переходниками на резьбы.

Выполненная полипропиленом тройниковая разводка водоснабжения

Коллекторная разводка воды полипропиленом не то, чтобы невозможна — скорее непрактична, поскольку связана с монтажом большого количества фитинговых соединений. В таких случаях более предпочтительны трубы, поставляющиеся в бухтах — полиэтилен PEX и PERT.

Варианты разводки

Существует два варианта: последовательная и параллельная (коллекторная) системы разводки. Каждая имеет свои плюсы и минусы.

Последовательная разводка

Ее еще называют тройниковой системой. В данном случае монтаж полипропиленовых труб своими руками осуществляется от центральной магистрали к точкам потребления воды. От одного основного стояка, на котором имеется вводное запорное устройство, отходят два трубопровода: для горячей и холодной воды. Отводы ко всем точкам водопотребления от них организуются с помощью тройников.

Тройниковая разводка водопровода

Параллельная разводка

В данной системе необходимо наличие коллектора, имеющего один ввод и определенное количество выводов, соответствующее числу точек потребления воды. Каждый трубопровод выводится индивидуально.

Пример коллекторной разводки водопровода

  • Преимущества: отпадает необходимость отключения всей системы при ремонте или обслуживании одного участка. В случае перепада давления все имеющиеся приборы и точки потребления получают абсолютно равное количество воды.
  • Недостатки: трудоемкий процесс, высокая стоимость, достаточно большое число разводок.
