Инструкция по монтажу перфорированных труб

Прежде чем приступить непосредственно к монтажу, необходимо выполнить расчеты и выбрать подходящий материал. Для проектных работ понадобится планировка участка и специальные данные, которые лучше всего запросить в местном отделении земельных ресурсов:

посезонный уровень грунтовых вод;
характеристики почвы и структура грунта;
объем влаги, выпадающей в виде атмосферных осадков и паводковых вод.

Используя эти данные, специалисты проведут нужные расчеты и определят необходимую глубину траншей и диаметр труб.

Самым доступным решением для обустройства системы являются детали из пластмассы. Предельно простое устройство дренажной трубы предполагает наличие двух слоев из поливинилхлорида или полиэтилена, что позволяет им служить минимум 50 лет на достаточно значительной глубине.

Кроме того, двуслойная конструкция способствует самоочистке, предотвращая появление засоров. В качестве профилактики засорения отверстий на корпусе труб частицами грунта и мелким мусором перед укладкой их оборачивают полотном из кокосового волокна или геотекстилем.

Порядок выполнения работ следующий:

Монтаж дренажной системы начинается с разметки территории, которая проводится согласно составленной заранее схемы. По намеченным линиям копаются траншеи, глубина которых определена предварительным расчетом. Для определения ширины сооружения к внешнему диаметру подготовленных деталей прибавляют 40 см. Проводя работы нужно помнить про необходимый уклон дренажной трубы, который обычно составляет минимум 3°.
На дне подготовленной траншеи монтируют щебнево-песчаную подушку. Для этого сначала засыпают слой песка толщиной 10 см. Материал хорошо уплотняется. Затем поверх него выкладывается слой щебня шириной 20 см.
На подготовленное основание укладываются обернутые геотекстилем трубы. Отрезать деталь необходимой длины можно обычным монтажным ножом. Для соединения элементов применяют специальные муфты. В целях предотвращения промерзания системы рекомендуется укладывать дренажные трубы глубже уровня промерзания грунта.
После укладки труб еще раз проверяется их уклон. Для этого можно воспользоваться обычным шнуром, натянутым вдоль трубопровода.
В местах поворотов траншей и на участках, где угол уклона изменяется, обязательно обустраиваются специальные смотровые колодцы. Их оснащают крышками, чтобы предотвратить замусоривание конструкции. Эти сооружения необходимы для контроля и периодической чистки дренажной системы.
На последнем этапе проводят обратную засыпку, то есть все действия выполняются в обратном порядке. Поверх трубы насыпается слой щебня, следом – песок, и последним слоем грунт, который был вынут при копке траншеи. Сверху можно уложить дерн.

Вывод системы осуществляется в открытый водоем или дождевую канализацию. В любом случае на окончание выводной трубы монтируют обратный клапан. В случае невозможности организации такого вывода обустраивается так называемый сборный колодец. По мере заполнения из него необходимо откачивать воду.

Перфорированные дренажные трубы укладываются на песчано-щебнистую подушку.

При монтаже нужно стараться избегать распространенных ошибок, которые приводят к нарушению функциональности дренажа. К ним относятся:

Недостаточная глубина траншей, которая может привести к нарушению водного баланса участка.
Использование не подходящих по типу труб, что приводит к быстрому выходу системы из строя.
Неверный угол наклона дренажа, который нарушает функционирование конструкции и может привести к серьезным проблемам с водным режимом на участке.

Практика показывает, что укладка дренажных труб своими руками – вполне выполнимое мероприятие. Единственное, что обязательно нужно доверить специалистам, это расчет системы и составление схемы укладки труб. Все остальное – достаточно простая работа

Геосетки

Внешний вид геосетки

Геосетки производят из стеклянных или полиэфирных нитей. Изделие представляет собой сетку с ячейками квадратной формы, армирующую поверхность склонов.

Процесс укладки геосетки выглядит так:

Поверхность выравнивают и уплотняют ручными катками.
Рулоны геосеток распределяют вдоль канавы на расстоянии, соответствующем ширине полотна одной сетки.
Раскатывают рулоны вручную практически встык между собой.
Разложенную сетку крепят металлическими анкерами- стержнями 3-5 мм в диаметре 150-200 мм длиной с отогнутыми верхними концами через каждые 1-1,5 м.

Совет от профессионала:

Если территория подвержена сильным ветрам, вместо анкеров лучше использовать П-образные скобы из металлической проволоки.

Дренажная канава: как укрепить стенки геосеткой

Разложенные геосетки засыпают выбранным материалом (почвой, щебнем или камнем) небольшими кучами, которые затем разравниваются вручную.
Если сетка засыпалась почвой, сверху производят посев почвозастилающих растений.

Геоматы

Геоматы представляют собой полимерный материал с водонепроницаемой структурой. Он создается путем наложения друг на друга полипропиленовых решеток под действием высокой температуры.

Структура полученного изделия напоминает структуру мочалки. Таким образом, геоматы защищают грунт, а с другой стороны не препятствуют прорастанию сквозь них растений. Со временем корни растений переплетаются с решетками материала и упрочняют его структуру.

Структура геомата

Укладка геоматов осуществляется так:

Перед тем как укрепить берег канавы, поверхность ее склона ровняют и очищают от мусора.
верхний край первого геомата закрепляют в верхней части канавы при помощи анкерных болтов.
Рулон раскатывают и отрезают, достигнув нужной длины.
Расправляют складки материала и крепят при помощи анкерных болтов уже нижнюю его часть.

Схема укладки геоматов

Укладывают поочередно следующие рулоны. При этом необходимо создать продольный нахлест одного рулона на другой примерно на 15 см.
Полученная поверхность засыпается слоем грунта в 3-5 см и засевается семенами растений.

Совет от профессионала: Расход семян должен составлять примерно 40 г / кВ метр. При этом оптимальной является схема посева: 2/3 семян насыпать на открытую поверхность геоматов, 1/3 – на засыпанную почву.

Геосетки

Внешний вид геосетки

Процесс укладки геосетки выглядит так:

Поверхность выравнивают и уплотняют ручными катками.
Рулоны геосеток распределяют вдоль канавы на расстоянии, соответствующем ширине полотна одной сетки.
Раскатывают рулоны вручную практически встык между собой.
Разложенную сетку крепят металлическими анкерами- стержнями 3-5 мм в диаметре 150-200 мм длиной с отогнутыми верхними концами через каждые 1-1,5 м.

Совет от профессионала:

Дренажная канава: как укрепить стенки геосеткой

Разложенные геосетки засыпают выбранным материалом (почвой, щебнем или камнем) небольшими кучами, которые затем разравниваются вручную.
Если сетка засыпалась почвой, сверху производят посев почвозастилающих растений.

Конструктивные особенности

Дренажная канава (дрен) – важная часть системы осушения. Главной задачей является направление осадочных, грунтовых и талых вод.

Разновидности таких траншей:

созданные относительно периметра жилого помещения;
базовые;
дополнительные.

Периметральные траншеи используются при организации сточной системы вокруг здания. Они выкапываются по всему периметру дома, благодаря чему жидкость отводится от фундамента. Эта система более удобна в конструировании, нежели создание основных и дополнительных канав, но подходит только для небольших болотистых участков. Иногда их устраивают вдоль дороги, если Ваш участок расположен на возвышенности или с целью организации экономного полива.

Устройство дренажной канавы

Обустройство сточной системы по периметру здания осуществляется посредством периметральной траншеи. Она создается по всему периметру дачи. Благодаря ее наличию, от фундамента сооружения отводится вода. Такая система представляет собой универсальный способ избавления от жидкости на болотистых местностях. Делается она просто. Иногда такие траншеи выкапывают вдоль дороги, около забора, если дача располагается на возвышенности. В некоторых случаях траншеи устраивают для организации экономного полива. Диаметр траншеи выбирается исходя из особенностей вод, и места, где локализуется участок.

Фото: дренажная траншея

Базовые траншеи представляют собой водоотвод, который является неотъемлемой частью дренажной системы. Обустройство траншеи не простое занятие. Обычная система осушения внешне похожа на русло реки. Есть главная траншея, к ней подкапываются дополнительные. С их помощью большое количество воды быстрее уходит. Именно в такой сложной конструкции работа системы будет эффективной. Канава может быть закрытого типа и открытого. Все зависит от конкретных особенностей, которыми обладает участок, расположения забора, количества воды и так далее.

Также канавы делятся по типу конструкции. В зависимости от их типа они бывают закрытые и открытые.

Видео по теме:

если дача расположена на участке с недостаточно высоким склоном, из-за чего не происходит нормальный отток жидкости;
при перехвате сточных потоков около фундамента, забора или в огороде;
для обеспечения эффективного осушения земельного пая.

Выбираем способ укрепления канавы

Способ укрепления зависит от двух факторов, это крутизна склона и общий размер канавы. Естественно, чем больше угол и высота стенки канавы, тем более тщательней и серьезно нужно подойти к мероприятиям по их укреплению.

Если угол склона не большой, то достаточно просто засадить склоны растениями, корневая система которых создаст армирующий слой. Для склонов средней и высокой крутизны уже потребуются применение геоматериалов. Таких как, биоматы, геоматы, геосетки, георешетки или габионы. Современные производители предлагают огромный выбор материалов, от дорогих до относительно дешевых. Кратко рассмотрим все, что нам может понадобиться.

Геоматы – это изделие состоящее из нескольких слоев водонепроницаемого полимерного материала, похожего на решетку и напоминающего мочалку. Такая структура отлично удерживает грунт и не мешает растениям расти, корневая система которых надежно фиксирует крутые склоны.

Биоматы – это разновидность геоматов, слои которого заполнены питательной смесью и семенами многолетних растений.

Геосетки – сетчатый материал из синтетических или полимерных нитей с квадратными ячейками. Предназначена для армирования средних склонов.

Георешетка (объемная) – сотовая конструкция из полимерных или синтетических лент, ячейки которой наполняются щебнем или галькой. Удерживается на склоне георешетка с помощью анкеров.

Габионы – это большие конструкции из оцинкованной металлической габионной сетки с шестиугольными ячейками. Вся конструкция выполнена в форме параллелепипеда, который заполняется камнем или щебнем, по размерам больше чем ячейка. Благодаря сетки двойного кручения габионы выдерживаю большие нагрузки и устойчивы к любой коррозии. Разновидностью габионов являются матрацы Рено — плоские конструкции с малой высотой и большой площадью поверхности.

Промышленные габионы дорогие и для наших не больших канав они будут громоздки. Мы предлагаем воспользоваться нашим новым продуктом, разработанным нашей компанией, мини-матрац «ЕвроДор». Который предназначен для укрепления канав, водоемов, склонов и других прибрежных территорий. По своему внешнему виду мартрацы аналогичны и схожи по применению с матрацными сетчатыми конструкциями, которые так же широко используются при берегоукреплении; но имеют сравнительно меньший размер – 2х1х0,12м. Данная толщина матрацев (12см) позволяет укреплять берега и канавы, не нарушая природный вид и не загромождая берег.

Отличительная особенность матрацев «ЕвроДор» кроется в их универсальности: их можно применять как в промышленных объемах, укрепляя целые береговые линии и зоны, прилегающие вплотную к воде, так и для индивидуального строительства водоемов и канав, благоустройства.

Вместе с тем использовать данный продукт не составляет труда – из необходимого инструмента Вам понадобятся лишь перчатки во избежание царапин и плоскогубцы, с помощью которых собирать матрац в рабочее состояние более удобно.

Укладка матрацев также не требует каких-то особых навыков: сначала производится настил геотекстиля, далее укладка матраца вдоль прибрежной линии, затем в него засыпаются камни (они должны по размерам подходить к размеру ячейки, которая составляет 6х8 см.), заключительный этап – «закрытие» матраца, которое заключается в перевязывании стыкующихся элементов проволокой.

Еще одно из преимуществ матрацев «ЕвроДор» перед своими «старшими братьями» – это возможность засыпать камни лопатой, в то время как, например, матрацы Рено требуют ручной укладки камней. А при меньшем объеме самого матраца, соответственно, требуется до 50% меньший объем загружаемых камней.

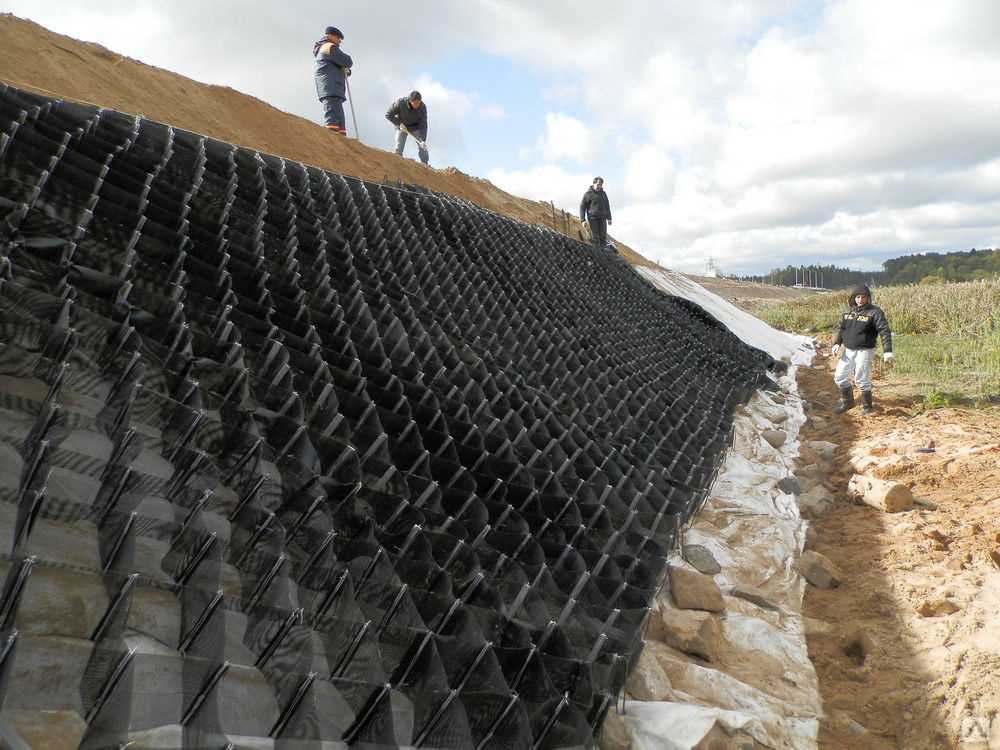

Вариант 4 — объемная георешетка

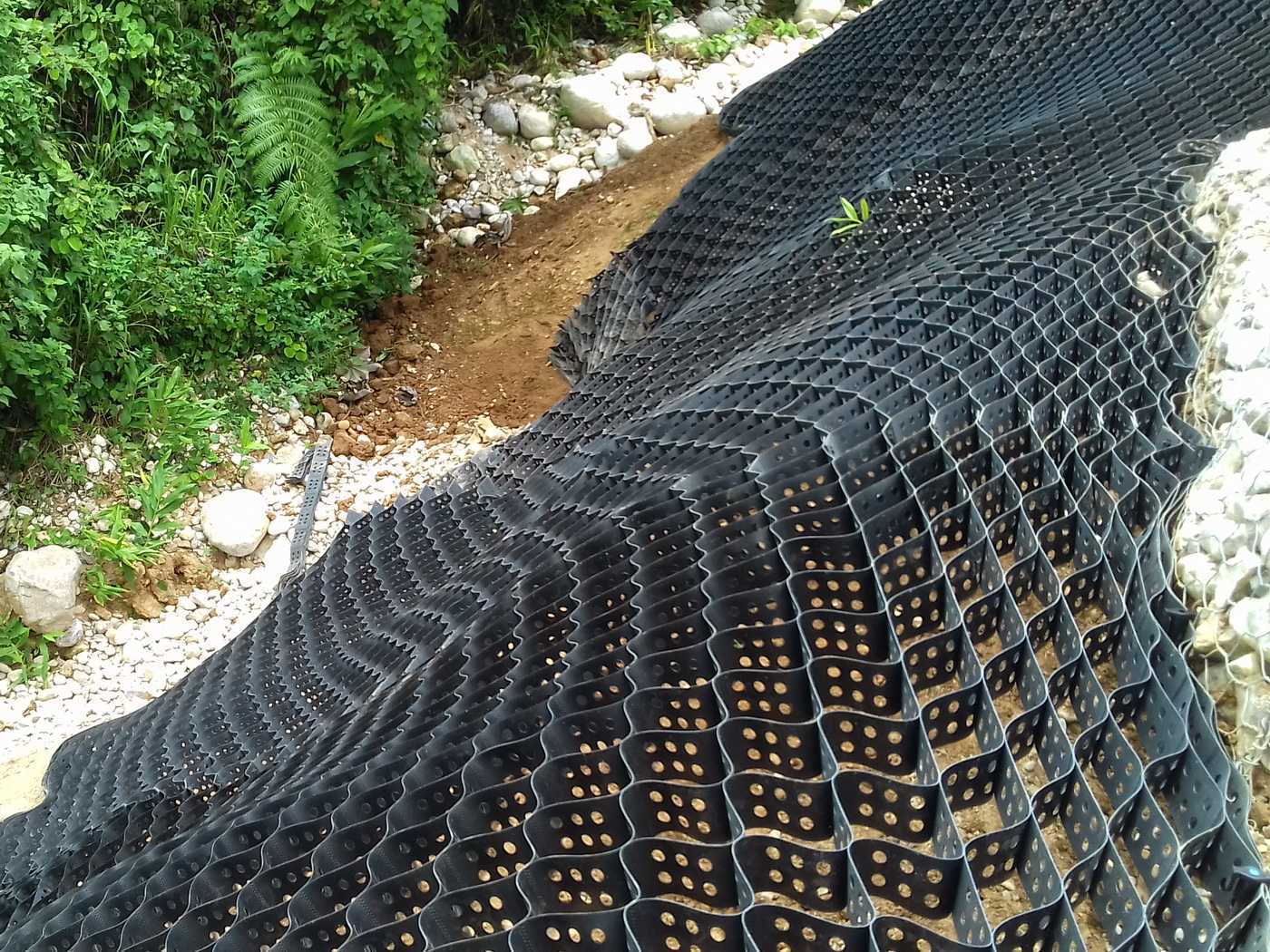

Георешетка представляет собой ленты из синтетического материала скрепленные таким образом, что само покрытие представляется сотовой структурой. В ячейки насыпается наполнитель. При высокой влажности предпочтительно засыпать щебень или гальку. Если склоны сухие, то можно использовать и песок.

Георешетки выполняют из перфорированных лент и лент без перфорации. Перфорированные геосоты обладают наилучшими дренажными свойствами, поэтому для укрепления дренажной канавы они являются наиболее предпочтительными.

Ширина ленты определяет высоту ребра решетки. Ширина ячейки тоже варьируется.Насыпной материал и угол наклона укрепляемой стенки траншеи определяет выбор георешетки.

Материал, используемый для геосот, отличается повышенной износостойкостью, прочностью, устойчивостью к гнилостным процессам и другим воздействиям окружающей среды.

В ячейки георешетки можно засыпать различный наполнитель

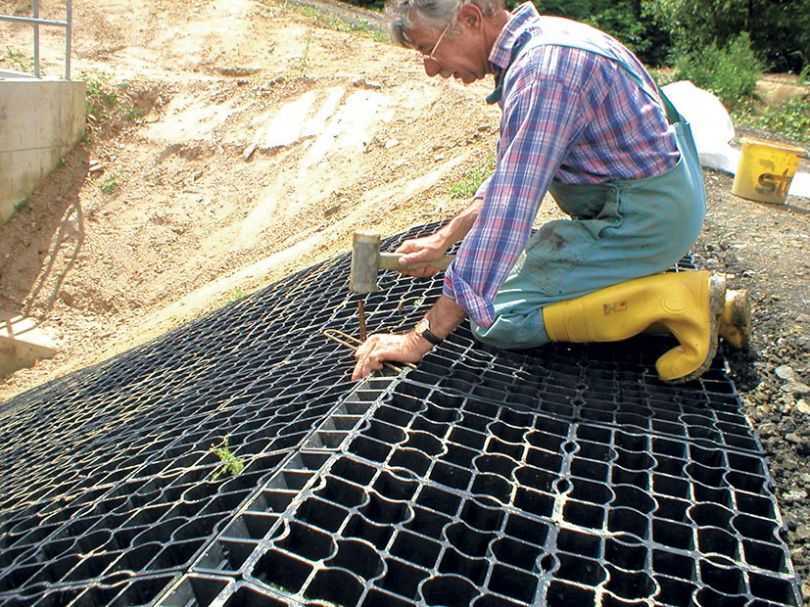

Процесс укладки покрытия выполняется в несколько этапов:

Ровняем и уплотняем грунт на склонах канавы. При необходимости выстилаем дно транше и геотекстилем.
Покрытие укладываем сверху вниз.
Натягиваем покрытие и крепим анкерами с загнутым верхним концом

Важно выполнить это правильно, так как от этого зависит срок эксплуатации.

Заполняем геосоты наполнителем.

Вариант #5 — бюджетные способы

Описанные выше варианты достаточно затратны. Если хочется укрепить стенки дренажной канавы по принципу «дешево и сердито», можно использовать такие способы.

Использование старых шин

Этот дешевый метод предполагает использование отслуживших свое шин, которое в большинстве случаев можно достать бесплатно. Для засыпки потребуется обычная почва или песок. Шины кладут рядами, при этом каждый следующий сдвигается на половину диаметра покрышки. Детали плотно связываются между собой и укрепляются кольями, которые забиваются в центр каждой шины. Уложенные детали засыпают грунтом или песком. Промежутки между покрышками так же засыпаются. Конструкция готова.

Укрепление листами шифера

Еще более простой вариант предполагает использование листов шифера. Можно использовать плоский или волнистый материал. Листы закрепляют с помощью металлических столбиков. Главными достоинствами этого способа можно считать небольшие трудозатраты и дешевизну. К сожалению, прослужит такая система не слишком долго. Однако функцию свою выполняет достаточно хорошо и спасает склоны от сползания.

Укрепление стенок дренажной канавы листами шифера — один из наиболее простых, бюджетных вариантов

Дренажная система – необходимый атрибут большинства участков. Обустроить ее можно разными способами. Наиболее простой из них – открытые дренажные канавы. Для защиты склонов траншей от обрушения можно выбрать различные методы. Определиться с вариантом можно только после анализа конкретных условий, включающих тип почвы, угол уклона канавы и, конечно, финансовых возможностей владельца. Специалисты рекомендуют использовать современные армирующие материалы, которые, возможно, более дороги, чем «бюджетные средства». Зато такие системы прослужат долго и не доставят хлопот владельцу.

Первый подход к укреплению канав – трехмерная геосетка

Трехмерная сетка изготовляется из полимерных волокон. На производстве сетку обрабатывают полимерными составами для увеличения сроков ее службы и прочности. Трехмерная сетка предназначается для каналов с наклоном более 15 градусов. Ее структура ячеек устроена таким образом, чтобы не препятствовать корневой системе растений проникать вглубь канавы и образовывать там дерновой слой, который выполняет функцию держателя грунта.

Последовательность действий укладки сетки:

Стенки канала выравниваются при помощи лопаты или катка.
Рулон сетки натягивается по склону канавы по всей длине.
Каждая полоса сетки укладывается встык с другой. Зазоров быть не должно.
Уложенную трехмерную сетку закрепляют специальными анкерами. Стоит отметить, на открытой местности (поле или недалеко от речки) сетку лучше крепить специальными П-образными металлическими скобами, чтобы придать всей конструкции дополнительной жесткости.
После закрепления сетку засыпают слоем грунта или декоративными материалами – камнями, щебнем и т.д. Для придания канаве дополнительной прочности и визуального эффекта, ее засаживают декоративными долголетними растениями.

Трехмерная геосетка отличается хорошей устойчивостью к коррозии, гниению, атмосферным осадкам и сильным перепадам температуры. Материал также отличается прочностью и может выдерживать значительные нагрузки. Свои параметры сетка сохраняет на протяжении долгих лет. Практика показала, что вызвать деформацию сетки не может даже смещение почвы или техника, случайно проехавшая по канаве.

Технология устройства дренажной канавы

На вопрос, как сделать дренажную канаву,ответить несложно, поскольку технология устройства этого сооружения насчитывает не одну сотню лет. Современные материалы, которые пришли на смену устаревшим подходам, значительно облегчают задачу.

Обустройство дренажной канавы начинают с рытья траншеи.

От ее глубины будет зависеть новый уровень грунтовой воды.

Дно канавы посыпается песчаной крошкой для создания эффективного водоотвода.На песчаную подушку монтируется дренажная труба.

Для этих целей можно применять:

пластиковые изделия,
асбесто-цементные конструкции.

Следующим слоем этой многоуровневой системы является объемно-щебневый фильтр, который способствует свободному притоку отводимой воды. Щебень необходимо отделить от следующего песчаного слоя специальным геотекстилем.

Если не использовать этот важный элемент, песчаная подушка быстро вымоется и смешается с гравием. На верхний песчаный слой укладывается слой грунта.

Основной сложностью при обустройстве дренажа является рытье котлована, которое можно произвести с применением необходимого оборудования. Грунтовый слой следует периодически очищать от растительности, которая может затруднить приток отводимой воды.

Обустройство дренажной системы

Устройство дренажа на даче как открытого, так и закрытого типа можно выполнить своими силами. Это довольно простая процедура, которую можно осуществить в самые кратчайшие сроки, поскольку основное время отнимают земляные работы.

Технология укладки дренажа открытого типа представляет собой систему дренажных канав с отводом воды в специальный колодец или другой водоем. Эта система подойдет для дачи небольшой площади, которая эксплуатируется только в летнее время.

При устройстве системы открытого типа следует обеспечивать естественный сток воды в требуемом направлении.

Закрытая дренажная система представляет собой более сложное инженерное решение. Конструктивно, она состоит из водоприемных лотков, системы дренажных водопроводов и специальных колодцев. Для обустройства системы создаются соответствующие котлованы, в которые укладываются трубы из пластика и соединяются фитингами. Всю конструкцию оборачивают геотекстилем, укладывают в канавы и засыпают щебнем.

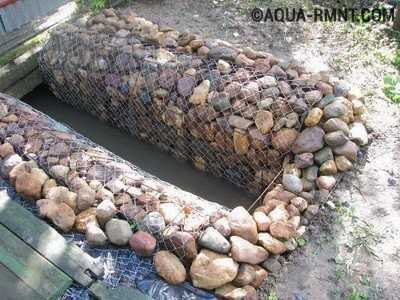

Вариант #3 — самодельные габионы

Габионы представляют собой каркас, выполненный из металлической сетки с ячейками в виде шестиугольника. Конструкция заполняется щебнем, галькой или камнями. Такая система отлично предохраняет склоны от осыпания. Габионы изготавливаются из сетки, выполненной из металла с двойным кручением, покрытой цинком, гальфаном или поливинилхлоридом. Содержимое конструкции выбирается таким образом, чтобы фракция наполнителя была меньше размера ячейки. Для облегчения монтажа сначала устанавливаются габионы, а затем в них насыпается наполнитель.

Выделяют два типа конструкций: матрасно-тюфячные и коробчатые. Первые используются для застилания поверхностей и придания им формы. Из коробчатых выполняют подпорные сооружения. Именно они используются для укрепления склонов траншей. Пористая структура изделия обеспечивает необходимые дренажные свойства, исключает гидрологические нагрузки на стенки канавы и вынос почвы со склона. Производитель гарантирует длительный срок службы конструкции, он может достигать ста лет. Габионы благоприятно влияют на естественную экосистему, их эффективность с течением времени только увеличивается.

Габионы — очень эстетичные конструкции. Они не только укрепляют, но и украшают дренажные сооружения

Недостатком заводских конструкций принято считать их высокую стоимость. Однако габионы можно изготовить и самостоятельно, подбирая при этом наиболее подходящие для конкретных условий размеры. Работа выполняется в несколько этапов:

Определяем размеры будущей конструкции. Для небольших участков оптимально выбирать габионы с габаритами 800*400*400 мм. Подбираем размеры ячеек, которые должны быть больше диаметра наполнителя. Поэтому последний должен быть уже приобретен.
Из прутов диаметром 6 мм свариваем конструкции нужного размера прямоугольной формы.
Готовые каркасы устанавливаем на склонах дренажной канавы.
Заполняем габионы заранее приготовленным наполнителем.
Сверху покрываем самодельный габион сеткой-рабицей. Таким образом конструкция приобретет большую прочность.

Сетка-рабица подвержена коррозии. Проблема решается двумя способами. Можно приобрести сетку с защитой, покрытую ПВХ или оцинкованную. Или поступить следующим образом: закрепить обычную сетку так, чтобы ее легко можно было через некоторое время заменить на новую.

Вариант 3 — самодельные габионы

Габионы – это каркас из металлической сетки, наполненный материалом типа камня, гальки и другого. Размер ячейки каркаса делают больше, чем насыпаемый материал.Эта конструкция удерживает и декорирует откос.

Сетку изготавливают из металла с двойным кручением, оцинкованного или покрытого ПВХ, чтобы избежать коррозии. Сначала выполняют монтаж габиона, а потом засыпают выбранный материал.

Габионы бывают заводского производства и собственного.Чтобы самостоятельно изготовить габионы нужно:

Сварить из прутьев металлический каркас для склонов канавы. Диаметр прутьев около 6 мм.
Установить каркас в канаву.
Далее наполнить каркас заранее купленным наполнителем и закрыть металлической сеткой.

Подручные средства

Укрепление шифером

Один из самых простых и легкодоступных способов укрепления стенок дренажной канавы — это использование шифера. При этом можно использовать и материал, бывший в употреблении. Главное, чтобы в нем не было больших дыр и трещин.

Технология с использованием шифера довольно проста. Листы (целые или обрезанные, в зависимости от размеров канавы) укладывают на склоны канавы плотно друг к другу. Это можно делать как строго вертикально, так и под небольшим уклоном. Затем с двух сторон листов, в шахматном порядке, вбиваются куски арматуры или тонких труб.

Такой способ обладает как своими преимуществами, так и недостатками. К первым можно отнести следующее:

малые финансовые затраты, а если используются б/у материалы, то можно вообще обойтись без вложений;
легкость монтажа. Все работы может сделать один человек.

Недостатки такой конструкции в ее недолговечности. Также может пострадать и внешний вид самого участка.

Укрепление канавы шинами схема

Более эстетично выглядит укрепление откосов при помощи старых автомобильных шин. К тому же такой способ позволяет сделать конструкцию, которая прослужит гораздо дольше шиферного варианта (до нескольких десятков лет).

Тут можно прибегнуть к двум методикам, в зависимости от доступного пространства. Один подразумевает укладку шин в штабеля по краям канавы. Внутрь засыпается грунт, но лучше песок или гравий. Для большей надежности можно вбить металлические трубы.

Если позволяет площадь, то шины лучше уложить со смещением. Каждый верхний ряд укладывается до половины нижнего. В результате получается своеобразная лесенка. Внутрь насыпается грунт и можно высадить растения. Таким образом, получается красивый склон.

Облагораживание склона

Если канава небольшая и угол склона менее 8 градусов, то ее стенки можно укрепить при помощи растений. По краям высаживаются небольшие кусты или многолетние травы. Их корни надежно укрепят стенки и не дадут воде их размыть и превратить канаву в большой овраг.

Поверхностный вариант особенности сооружения

Чтобы определить, какой из поверхностных способов дренажа на даче позволит избавиться от грязи на участке, необходимо:

Проанализировать количество мест скопления воды после сильного дождя – возможно, достаточно сделать всего несколько точек отвода.

Определить направление естественных потоков, чтобы не ошибиться с траекторией прокладки канав.

Найти место, куда можно отвести лишнюю воду. Если поблизости нет водоема, сточной канавы между участками или глубокого рва, придется обустраивать приемник для стока.

Поверхностные каналы на участке

Виды систем поверхностного дренажа

Своими руками целесообразно обустраивать только поверхностный дачный дренаж точечного или линейного типа – эти системы не требуют использования техники, а спланировать места прокладки канав можно самостоятельно:

Точечный отвод. Система локального сбора избыточной влаги – это установка приемников или обустройство отводящих канав непосредственно в местах скопления жидкости: в углублениях, под трубами водостока, в самых низких местах участка, точках перепада высоты. Несколько точек сбора дождевой воды могут решить проблему, если основная площадь после дождя не заливается.

Линейная система. Такой способ предполагает охват всей площади дачного участка системой соединенных траншей для отвода жидкости. Линейную схему реализуют с обустройством закрытой или открытой системы траншей. Преимущество способа – равномерное осушение почвы на всей территории.

Устройство линейной системы дренажа в саду

Открытая система отведения влаги с грунта

Самый простой и дешевый способ сделать дренаж на дачном участке – обустроить открытую систему линейного поверхностного отведения. Дренажные канавы выкапываются под наклоном на сравнительно небольшую глубину – до 50 – 70 см. Ширина траншей варьируется: от самых узких в начале ветки, до расширяющихся на несколько десятков сантиметров по направлению от начала канавки к соединительной магистрали. Наибольшую ширину выкапывают в месте слива. Стенки траншей формируют под углом ко дну – угол наклона должен составлять до 30 – 35 о.

Для укрепления стенок используют:

Остатки стройматериалов: шифер, кирпич, бетонные плиты.

Укрепленные листами шифера от осыпания стенки

Текстиль с перфорацией – агро- и геотекстиль. Специальный материал, который не гниет. Через небольшие отверстия прорастают растения, которые корневой системой способны укрепить грунт на стенках и защитить канавку от осыпания.

Защита желоба мягким материалом

Бетонные желоба, металлическую сетку, уложенный на раствор камень.

Канавка, выложенная речным камнем: такой желоб легко чистить

Как сделать самый экономичный дренаж на даче? Оставить каналы полностью открытыми, засыпав их щебнем, гравием или смешанной гравийно-песчаной смесью. Такое бюджетное решение отлично подойдет для местности, где проблемы с размыванием грунта возникают нечасто.

Канавка поверхностного дренажа с засыпкой

Существует множество вариантов оформления открытых каналов: готовые лотки из пластика, металла, бетона с декоративными решетками.

Закрытая дренажная сеть

Сделать закрытый дренаж на дачном участке без привлечения специалистов гораздо сложнее. Закрытая система – это сеть перфорированных труб, проложенных с обязательным соблюдением технологии, уклона по всему периметру участка.

Схема системы закрытого типа

Для выполнения работ необходимо точно спланировать места установки труб – в случае ошибки придется переделывать всю ветку. Поэтому мастера используют лазерные дальномеры и специальное оборудование, чтобы просчитать с точностью до миллиметров необходимую глубину и наклон прокладки трубопровода.

Выполнение работ: выбор направления установки

Перед установкой перфорированных труб вырытые траншеи укрепляют и создают насыпную подушку из гравия. Под засыпку обязательно устанавливают текстиль. Для разных участков системы выбирают трубы разного диаметра.

Монтаж перфорированного трубопровода

Кроме расходов на трубы и земляные работы, необходимо просчитать количество ревизионных емкостей. Перфорированные трубы придется промывать, а чтобы добраться до места стыка, по ходу магистрали устанавливают колодцы с выходом на поверхность.

Колодцы – обязательная часть закрытой системы

Преимущество закрытой отводящей системы – абсолютная незаметность. Трубы вкапываются в грунт, и после окончания работ на поверхности не остается открытых канав. Закрытый дренаж целесообразно обустраивать во время строительства дома. На дачном участке, который используется только для сезонного выращивания овощей, достаточно сделать простую, экономичную открытую систему.

Способы укрепления

Дренажные системы существуют давно и люди научились укреплять их стены. Существует несколько способов это сделать. Их условно можно разделить на два типа:

с использованием подручных материалов и растений;
с применением конструкций и устройств, выполненных в заводских условиях.

Стенки канавы при помощи подручных средств укрепляют шифером, автомобильными покрышками, камнями, а также при помощи посадки растений. Такой способ приемлем для небольших по размерам канав или при малом угле склона.

Георешетку засыпают щебнем

Различные биоматы, габионы, геосетки и георешетки используются при угле склона более 8‒15 градусов. Также такие приспособления применяются при обустройстве больших по ширине канав.

У каждого способа укрепления есть свои плюсы и минусы. Об этом и пойдет речь в дальнейшем.
