Как сделать дренаж фундамента дома своими руками на глинистых почвах

Оборудование для подземного дренажа

Для прокладки дренажной системы используются специальные трубы – дрены, изготовленные из ПВХ или полиэтилена. Они отличаются от других видов труб наличием небольших отверстий, расположенных на поверхности на одинаковом расстоянии друг от друга. Отверстия служат для проникновения грунтовой воды внутрь трубопровода.

Дрены производятся диаметром от 50 до 200 мм, что позволяет подобрать трубы под нужный размер отводных отверстий и обеспечить отвод необходимого объема жидкости

Важными элементами дренажной сети являются колодцы. Обычно в системе устанавливается несколько видов колодцев. На всех поворотных участках магистрали, а также в местах соединений монтируются ревизионные емкости.

Поворотные колодцы нужны для периодического осмотра системы и при необходимости проведения очистных работ. Колодцы представляют собой емкости из пластика диаметром 315 или 400 мм. Их можно изготовить самостоятельно, используя пластиковые трубы необходимого диаметра.

Через поворотные колодцы легко производить очистку и промывку системы при засоре. Для этого нужно просто направить в трубу струю воды под большим напором

На участках, где из-за особенностей рельефа местности или по техническим причинам невозможно осуществить отвод воды в естественные водоемы, устанавливают водоприемные колодцы. Они предназначены для сбора жидкости, которая в дальнейшем может быть использована для полива участка или других хозяйственных нужд. Чтобы поступающая вода не переливалась обратно в трубы, устанавливается обратный клапан.

Все трубы, по которым течет грунтовая вода, отводятся в один коллектор, который нередко используется и для сбора жидкости, поступающей из поверхностной дренажной сети

В грунтах, отличающихся высокой поглотительной способностью, устанавливаются фильтрационные колодцы. В данных конструкциях вместо дна предусмотрена специальная дренажная засыпка, через которую жидкость, пройдя предварительную очистку, уходит в землю.

Диаметр такого колодца составляет от полутора до двух метров. Конструкция может обслуживать дренажные системы, в которых объем поступающей жидкости не превышает 1.5 м2 в сутки.

Пристенный дренаж фундамента

Пристенный дренаж фундамента призван отвести воду от фундамента дома, что позволит обеспечить защиту фундамента от разрушения. Устройство дренажной системы выполняется вокруг дома по периметру. Существует два способа отвода грунтовых вод от дома:

  1. Открытый,
  2. Закрытый.

Открытый способ позволяет собирать и отводить дождевые стоки. Но он мало пригоден для отвода грунтовых вод. Особенно, если на дно такой канавы, опоясывающей дом, уложены лотки или распиленные половины больших труб. Для дренажа фундамента необходимы глубокие канавы, ниже уровня, на который заглублен фундамент. И оставлять такие канавы открытыми, не совсем безопасно.

Поэтому дренаж для фундамента выполняют закрытым.

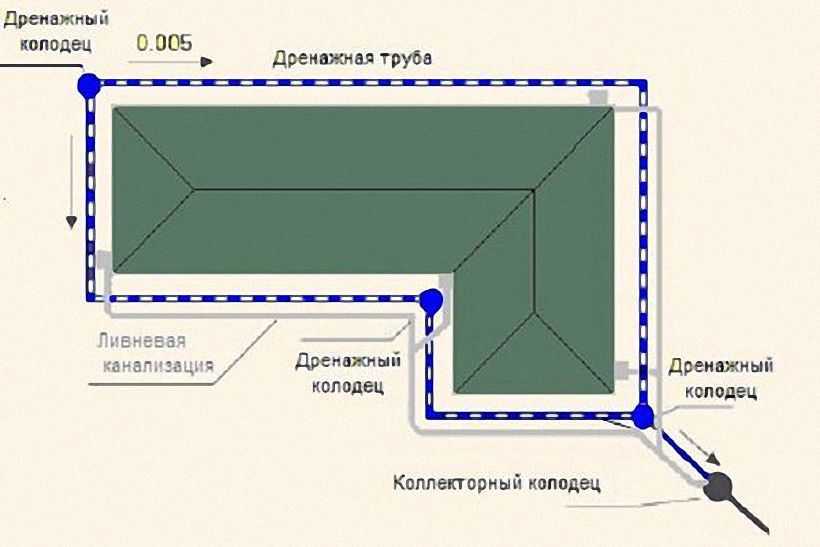

Схема дренажа фундамента: просто и понятно

Схема дренажа фундамента должна учитывать:

  • Расстояние трубы от фундамента. Оно должно быть не больше толщины фундамента.
  • Глубину залегания трубы. Следовательно, и глубину траншеи. Дренажная система должна располагаться ниже уровня фундамента. Кроме этого, глубина заложения труб должна учитывать глубину промерзания грунта. Трубы прокладываются ниже этой отметки на 50 см.
  • Наличие (отсутствие) сливного трубопровода;
  • Расположение смотровых колодцев.

И поскольку процесс выкапывания канавы для дренажа трудоемкий, целесообразно выполнить устройство дренажа фундамента одновременно с устройством самого фундамента, или сразу после него. Дренажная труба укладывается с небольшим уклоном (достаточно 2-5 см наклона на каждый метр трубы), чтобы скопившаяся в ней вода вытекала в заданном направлении. Пристенная дренажная система фундамента должна располагаться ниже самого фундамента, независимо от того тип выбран: ленточный, плитный или свайный.
В траншею настилается геотекстиль. Этот пористый материал играет роль фильтра. Он нужен для того, чтобы в трубу не попадал песок и мелкие фракции содержащиеся в грунте. Сверху на текстиль насыпается гравий размером 15-20мм. Более мелкий перекроет отверстия в трубе. На щебенку укладывается труба. И сверху засыпается щебнем, который укрывается краями геотекстиля.

Степень ее перфорированности зависит от влажности. Строительный рынок предлагает трубы

  • с полной перфорацией, когда отверстия располагаются по всему периметру трубы под углом 60 градусов и в шахматном порядке, по длине отверстия располагаются на расстоянии 10-20 см.
  • С частичной перфорацией предусматривающей наличие 3-х дырочек только на верхней половине трубы также под углом 60о и на расстоянии 10-20 см.

Важное замечание. Дренажная труба ни в коем случае не должна выполнять функцию ливневой канализации, в нее нельзя присоединять дождевые водостоки с кровли дома. Причина кроется в перфорированности дренажной трубы

Причина кроется в перфорированности дренажной трубы.

Геотекстиль. Этот пористый материал играет роль фильтра при устройстве дренажа

В процессе переполнения дренажной системы водосточная вода попадает из трубы в грунт, что приводит в нем к повышенному содержанию влаги.

Но водосточные глухие трубы можно проложить рядом с перфорированными, или над ними, вторым ярусом. Это позволит не выкапывать лишние канавы.

По углам дома следует предусмотреть смотровые колодцы, в которые входят трубы. Сейчас дренажные смотровые колодцы из пластика приобретаются на строительном рынке вместе с трубами и геотканью.

Устройство дренажа ленточного или столбчатого фундамента

Дренаж ленточного фундамента состоит из таких этапов:

  1. Вместе с рытьем траншеи для ленточного фундамента делают дренажные работы, выкапывают траншею по периметру постройки. Это необходимо для того, чтобы грунтовые воды не свели на нет все ваши усилия.

Совет от профессионала: Ров следует вырыть на такую глубину, которая несколько превышает глубину закладки ленточного фундамента. Тем самым мы отводим от участка лишнюю воду, понижаем ее уровень.

  1. В эту траншею на треть от всей высоты насыпают битый кирпич. Сверху этого слоя делают перекрытие из веток, которое обеспечивает поддержание основного перекрытия траншеи. На это перекрытие будет насыпаться грунт.
  2. Дренажная траншея должна располагаться под некоторым углом, благодаря которому вода будет перемещаться в емкость, а оттуда выводиться с участка по специальной системе водоотвода.

По этому же принципу осуществляется дренаж столбчатого фундамента. Такой тип дренажной системы довольно легок в исполнении и не требует каких-то больших вложений, но вместе с тем, требуется периодическая очистка, так как происходит частое ее засорение. Необходимо постоянно контролировать состояние дренажной системы ленточного фундамента.

Ленточный фундамент: дренаж и отмостка

Если вы хотите более подробно ознакомиться с тем, как осуществляется дренаж фундамента – видео можно посмотреть в конце статьи. Качественный дренаж фундамента предотвращает пропитку стен влагой, а это значит, что в летнее время на стенах не будет плесени, а в зимнее – инея. Это продлит срок эксплуатации здания и обеспечит комфортную атмосферу в нем, включая цокольные этажи.

Разновидности дренажа

На сегодняшний день придумано несколько технологий создания дренажной системы. Они отличаются по качеству результата, а также затратам труда и денег на приобретаемые материалы. В многообразии вариантов выделяют три основные категории:

  • Открытый дренаж. В данном случае на местности выкапывается (в соответствии с планом дренажной системы) несколько траншей. Глубина каждой траншеи – порядка 70 см, а ширина – около 50 см. Выкопать открытую систему проще всего. Однако дренажные канавы портят вид участка, мешают ходить, пользоваться землей. Поэтому открытый вариант не слишком широко распространен.
  • Засыпная система также предполагает систему траншей. Однако после выкапывания в них стелется геоткань, а затем насыпается слой хорошо впитывающего влагу материала (кирпичной крошки, щебня, керамзита). Затем траншеи засыпают землей. Засыпная дренажная система эффективно отводит воду и не мешает ходить, но требует расходов на закупку материалов и больших затрат труда.
  • Закрытая система наиболее сложна в сооружении и совершенна. Она предполагает создание засыпных дрен по технологии, сходной с предыдущей. Отличие – укладка в дрену специальной дренажной трубы с перфорированными стенками. По таким трубам влага с большой скоростью отводится в дренажные колодцы, что повышает общую эффективность системы.

Наиболее часто сегодня применяется именно третий способ дренажа. Дренажная система практически всегда состоит из трех основных элементов: системы дрен, ревизионных колодцев и коллекторных колодцев. Но вот размещение этих элементов может существенно различаться.

Пристенный

Пристенную систему для дренажа сооружают вокруг домов, у которых есть подвал и предусмотрен цокольный этаж. Чтобы избежать лишних затрат, такую дренажную систему сооружают на этапе строительства, перед тем, как выполнять обратную засыпку вокруг фундамента.

В системе создаются емкости для ревизии уровня грунтовых вод, а также колодцы для сбора отводимой влаги. Соединяют между собой все емкости дренами. Размещают дренажные трубы не глубже нижней кромки фундамента и не выше уровня в 30-50 см от уровня пола

Особое внимание уделяют наклону дренажных труб

Чтобы система надежно защищала фундамент, необходимо соорудить непроницаемый гидроизоляционный слой. Наиболее бюджетный вариант – слой тщательно утрамбованной глины толщиной в 50 см минимум либо несколько слоев геотекстиля.

Траншейный

Траншейная система (ее еще называют кольцевой) применяется для защиты зданий, у которых не предусмотрен цоколь. Годится она для участков с песчаными почвами. Главное отличие от предыдущего варианта – удаление дренажных каналов от стен дома на расстояние от 3 до 12 м.

Большинство специалистов не рекомендуют проводить траншеи ближе, чем в 5 метрах от стен дома, так как в противном случае возникает риск проседания легкого грунта. При нарушении технологии образуются столь значительные просадки, что возникает риск деформации и разрушения фундамента.

В остальных вопросах конструкция дренажной системы повторяет предыдущий вариант. Глубина залегания дрен – не менее 50 см от уровня пола, общий уклон – в сторону дренажного колодца для сбора и отвода влаги. Для того чтобы узнать как сделать дренаж вокруг дома своими руками читайте в этой статье.

Прокладка гидроизоляционного слоя

Прежде чем приступить к дренированию, делают гидроизоляционный слой:

  1. откопать фундамент со всех сторон дома;
  2. убрать от фундамента старый слой гидроизоляции, очистить от земли;
  3. оставить на несколько суток до полного просыхания.

Для системы осушения используются пластиковые, керамические или трубы, изготовленные из асбестоцемента. Наиболее популярным вариантом считаются именно пластиковые трубы:

  • во-первых, при монтаже не возникает особых проблем с материалом,
  • во-вторых, по надёжности не уступают керамическим и асбестоцементным.

Полезная информация. В отличие от пластикового трубопровода, керамический и асбестоцементный необходимо прочищать от постоянных засоров, к тому же эксплуатационный срок у такого трубопровода существенно ниже. Не менее неприятный нюанс – в керамических и асбестоцементных трубах отверстия для воды придётся делать самостоятельно.

Пластиковый трубопровод примечателен ещё и тем, что за счёт рёбер жёсткости на всём протяжении труб из пластика проблем с установкой и эксплуатацией возникнуть не должно, главное – аккуратно опускать в траншеи, т.к. материал хоть и прочный, но хрупкий. Поэтому при засыпке траншей землёй первую четверть слоя нужно опускать аккуратно, разбивая крупные комки земли заранее.

Примечание. Рёбра жёсткости в пластиковых трубах нужны и для того, чтобы равномерно распределять движение жидкости по трубопроводу.

Укладка трубопровода осуществляется на глубине в 5-7 метров, что позволяет установить дренаж фундамента своими руками для дома любой величины.

Пластиковые трубы с рёбрами жёсткости

Как определить размер труб для дренирования? Если высокий уровень грунтовых потоков, следует отдать предпочтение трубам с диаметром 10 см, если нет – можно брать пластиковые трубы диаметром не менее 15-16 см.

Помимо трубопровода, следует озаботиться расположением колодцев на участке. Для этого понадобится два типа колодцев: коллекторного и ревизионного формата.

Ревизионные колодцы

Предназначены для своевременного очищения трубопровода. Если в трубопроводе случается засор, в ближайший к засору колодец опускается погружной насос и прочищает систему.

Параметры ревизионного колодца:

  • диаметр ~ 1 м;
  • длина ~ 1,8-2 м;
  • вес ~ 100-140 кг;
  • материал – пластик.

Примечание. Обязательно разместить ревизионные колодцы по углам сооружения на небольшом расстоянии от фундамента.

Коллекторные колодцы

Коллектор предназначен для сбора всей жидкости – конечный пункт в системе. Конструкция полностью герметична и не позволяет собранной жидкости вытечь из резервуара. Собранную в коллекторе воду можно пустить на полив огорода или перенаправить в водоём.

Параметры малого коллекторного колодца:

  • диаметр – 0,46 м;
  • длина – от 1 до 6 м;
  • материал – пластик.

Параметры среднего коллекторного колодца:

  • диаметр – 0,7 м;
  • длина – от 1 до 6 м;
  • материал – пластик.

Параметры большого коллекторного колодца:

  • диаметр – 1 м;
  • длина – от 1 до 6 м;
  • материал – пластик.

Отвод воды

Проблема отвода собранной воды – один из частных вопросов организации дренажной системы. Как правило, с участка влага собирается в коллекторном колодце. А вот на вопрос, куда ее отправить дальше, существует несколько ответов:

  • В районах с плотной застройкой обычно предусмотрена общая (поселковая) система ливневой канализации.
  • При наличии рядом с домом водоема возможен вариант с отводом избытка воды в него.
  • Если водоносные слои почвы обеспечивают достаточно хорошее отведение, то вода может эвакуироваться непосредственно почвой.

В зависимости от уклона участка движение воды по дренам и эвакуация ее из коллектора обеспечивается либо за счет уклона (самотеком), либо с помощью насоса. Первый вариант не требует затрат, но в этом случае необходимо проводить регулярную ревизию всех компонентов системы. Второй вариант более надежен, но потребует затрат на приобретение насоса и оплату расходуемого электричества.

Технология укладки

Чтобы система работала четко, нужно знать как правильно уложить дренажную трубу, в зависимости от вида. У каждой дренажной трубы технология укладки будет немного различаться в зависимости от конструкции. Но начальный этап у всех одинаковый:

  1. Разрабатывают схему дренажа: расположение труб, места для колодцев и ревизий.
  2. В зависимости от типа грунта, геологических характеристик участка, расположения грунтовых вод и требуемой пропускной способности выбирают размеры и вид дренажной трубы.
  3. На основании намеченной трассы проводки дренажных труб на участке проводят планировку участка и разметку для проведения земляных работ.

Идеальный вариант – когда схема дренажа разрабатывается совместно с проектом дома

  1. Роют траншеи. На плотных грунтах с прямыми стенками, на сыпучих – со стенками под уклон или укрепляют их на время работ. Дно делают на 30 см шире с обеих сторон трубы.

  2. Выравнивают поверхность дна, трамбуют грунт, формируют уклон в сторону дренажного колодца в пределах 0.5-3.0% (минимум 0.5 см и максимум 3 см на каждый метр длины).
  3. Насыпают слой крупнозернистого песка толщиной около 15 см и трамбуют его, соблюдая уклон заложенный во время формирования дна канавы.

Дальнейшая технология укладки дренажной трубы зависит от её конструкции.

Укладка дренажной трубы с геотекстилем, если она не имеет фабричной обмотки:

  1. Геотекстиль стелют поверх песка. Ширина полотна должна быть достаточной, чтобы края затем можно было свести вместе.
  2. Насыпают слой щебня (15 см).
  3. Укладывают перфорированную трубу и засыпают ее слоем щебня сверху.
  4. Заворачивают и скрепляют между собой края полотна геотекстиля. В результате труба должна иметь со всех сторон равномерную засыпку щебнем около 15 см, текстиль – проходить по границе «песок-щебень», а до стенок траншеи должно остаться свободное пространство.

Принцип действия дренажа – вода просачивается через геотекстиль, щебень и перфорацию, затем самотеком стекает по трубе к колодцу

  1. Насыпают по бокам и сверху слой песка (около 15 см).
  2. Укладывают обратно вынутый или привозной плодородный грунт.

Если труба имеет фабричную обмотку из геотекстиля, то процедура монтажа дренажа сокращается на два «шага».

Примечание! Можно купить отдельно геотекстиль, выбрать перфорированные трубы без обмотки и обернуть их перед проведением работ.

При использовании труб с фильтрующим слоем из пенополистирольных гранул и обмотки щебень не засыпают. А если верить рекламному ролику производителя, то можно не засыпать даже песок.

https://youtube.com/watch?v=DloSGrkFtYA

Полезные рекомендации

Раскладку труб вполне оправдано вести одновременно с подготовкой ревизионных колодцев. Такой прием поможет избежать рассогласования и неработоспособности системы. Во всех колодцах ставят емкость для сбора ила или просто оставляют для него пространство. Между точкой ввода трубы и основанием колодезной шахты резервируется 0.2-0.25 м. Засыпка щебня по сторонам от дрен производится обязательно; ближе к фундаменту стоит поднять его на высоту самой почвы.

Подъем слоя щебенки над дренами рекомендуется делать от 30 см. Выше кладется геологический текстиль, мешающий смешению материалов и накоплению ила. Далее кладут песок, поднимая его до уровня земли. Песчаную засыпку трамбовать категорически недопустимо, это ослабит проницаемость грунта для воды. Специалисты и знатоки советуют выбирать дренирующие трубы с повышенным уровнем жесткости.

О том, как монтировать дренажный фундамент, смотрите в следующем видео.

Дренаж рядом и под плитой

Дренаж монолитной фундаментной плиты может оборудоваться в различной части основания.

При строительстве дома с подвалом или цокольным этажом обустройство дренажной системы обязательно. Она делается либо под плитой или рядом с домом.

Установка дренажных труб под монолитную плиту позволяет собирать воду с прилегающей территории и подземных горизонтов и уводить ее под плиту и вниз, в грунт. При дренажной системе по периметру здания вода уходит не в скважины, а собирается в смотровые колодцы, расставленные по углам дома. Оттуда она уже уводиться в землю, в некоторых случаях – в ливневую канализацию.

Популярный вариант строительства дренажа при возведении плитного фундамента следующий: вдоль периметра здания монтируется пристенный дренаж, а через определенный промежуток пускают поперечные трубы под фундаментом. Это гарантирует более эффективный сбор воды и оперативный ее вывод.

Дренаж гарантирует защиту фундамента от воздействия грунтовой воды. Для дополнительной защиты рекомендуется делать гидроизоляцию с помощью специальных материалов.

Дренаж плитного фундамента обязательный этап возведения объекта при соответствующих характеристиках грунтов. Не следует бездумно делать дренаж в любом случае (хотя лишним он не станет) – предварительно проведите комплекс изысканий и только потом, при наличии требований местности и грунтов, приступайте к разработке дренажа.

Функции дренажа вокруг фундамента

Дренаж фундамента частного дома обеспечивает защиту от проникновения воды в подвальные помещения и ограничивает ее взаимодействие с подземными строительными конструкциями до минимально возможного уровня. На систему водоотвода возлагается несколько задач:

  • стабилизация влажности почвы в непосредственной близости от строения;
  • отвод от здания ливневых стоков в специально оборудованные места;
  • перехват и удаление подземных вод от фундаментного основания.

Правильный дренаж фундамента, выполненный с учетом расположения здания и особенностей состава грунта, перераспределит потоки после возведения строения, направляя их в обход к предусмотренным накопителем. Такая конструкция надежно защитит и обеспечит высокие эксплуатационные показатели на все время использования.

Как сделать дренаж вокруг дома своими руками

Поэтапная инструкция по устройству дренажа закрытого типа

Определить место расположения закрытой дренажной системы, которая может быть реализована в двух вариантах:

  1. проходить только возле фундамента, т.е. вокруг дома (пристенный дренаж), препятствуя проникновению воды непосредственно в дом.
  2. располагаться по всему участку, таким образом будет защищен цоколь коттеджа, а также насаждения и остальные хозяйственные постройки.

Устройство дренажа закрытого типа (сплошной, пристенный)

Схема дренажа вокруг дома представлена на фото

Наметить расположение дренажных канав на участке. Обычно для этого используют такие приборы как лазерный дальномер и нивелир. Но, можно сделать проще, проследить, где после дождя остаются канавки воды – там и следует проложить дренажные траншеи.

Выкопать траншеи. При рытье обязательно соблюдать перепад высот. Ведь вода должна стекать к дренажному колодцу, а не накапливаться в трубах.

Рытье траншеи для дренажа участка загородного дома

Совет. Чтобы проверить «работоспособность» траншеи лучше подождать сильного дождя и посмотреть, нет ли мест существенного скопления воды.

Уложить слой геотекстиля. Его роль в дренаже заключается в фильтровании воды от примесей, которые могут забить перфорацию дренажной трубы.

Укладка геотекстиля на дно траншеи под дренаж

Совет. Если у вас глинистый грунт – геоткань обязательна, если щебень или песок, тогда в ней нет необходимости.

Геотексиль можно брать любой, главное, чтобы он хорошо пропускал и фильтровал воду. Плотный иглопробивной геотекстиль лучше не брать, т.к. он плохо пропускает воду.

Засыпать низ (дно) траншеи гравием.

Укладка перфорированной трубыУложить перфорированную трубу – основу дренажной системы. Трубы могут быть керамическими или пластиковыми. Но в любом виде труб должна быть перфорация для приема воды (перфорацию можно сделать самостоятельно, с помощью дрели). Соединяются трубы между собой посредством крестовины или тройника. Материал подготовлен для сайта www.moydomik.net

Совет. Перфорация трубы должна быть меньше, чем размер наименьшей частицы гравия.

Вывести концы трубы в смотровые колодцы. Такие колодцы устанавливаются на всех поворотах для того, чтобы можно было ухаживать за системой. Например, прочистить трубу напором воды или оценить изменение уровня воды.

Совет. Собирающие трубы на большой территории участка должны сходиться в магистральную трубу (диаметром более 100 мм.), которая и отнесет собранную воду в дренажный колодец.

Вывести концы трубы в дренажный колодец. Это последняя составляющая закрытой системы дренажа.

Вывод труб в смотровые колодцы

По функциональному назначению дренажные колодцы делят на два вида:

  1. накапливающие. Такой колодец имеет герметичное дно. Вода в нем накапливается и затем используется для полива;
  2. поглощающие. Колодец без дна, вода в нем постепенно уходит в почву.
  • Засыпать геоткань щебнем не достигая верхнего уровня земли 200мм.
  • Засыпать дренажные трубы щебнем на высоту 300мм.
  • Обмотать трубы геотексителем внахлест и зафиксировать стыки веревкой.
  • Засыпать песок, землю и/или уложить дерн.

Поглощающий колодец и обмотка дренажной трубы геотексителем

Совет. Поверх закрытой системы можно установить поверхностный дренаж (ливневую систему) и также вывести ее в дренажный колодец.

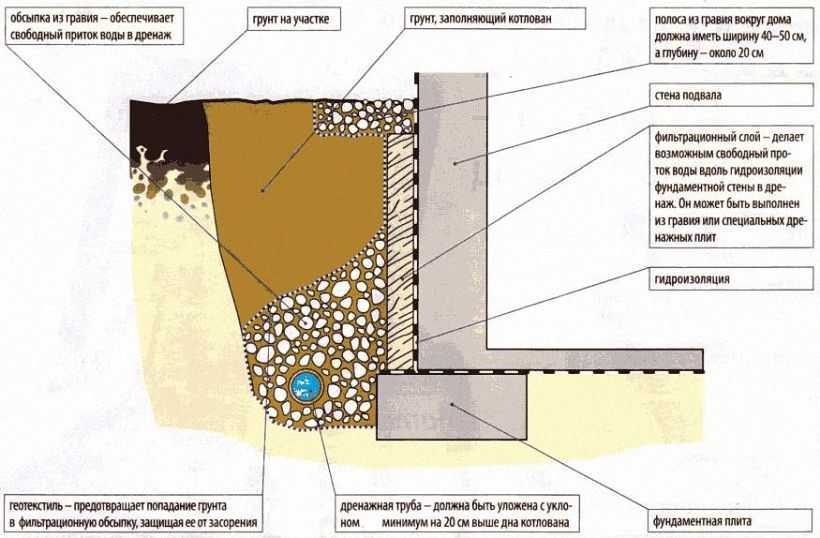

Готовая дренажная система в разрезе представлена на фото

Схема дренажной системы в разрезе

Заключение

Какой из перечисленный видов дренажа подойдет вам – можно определить, только зная особенности участка. В целом же следует выбрать тот дренаж вокруг дома, стоимость работ по обустройству и эксплуатации которого наиболее низкая, и конечно, который можно сделать своими руками. При этом, он должен качественно и надежно выполнять роль водоотвода. Ведь, по расчетам специалистов, правильный дренаж вокруг дома позволит продлить срок его эксплуатации более чем на 50 лет.

Пластовый дренаж (под фундаментной плитой)

Такой тип дренажа применяется для защиты строений, имеющих в своем основании монолитную плиту. Пластовый дренаж — это тип водоотведения, его  особенность заключается в том, что его изготавливают непосредственно перед проведением работ по обустройству фундамента.

Работа по изготовлению такого типа дренажа достаточно трудоемкая, потому как требуется выбрать большое количество грунта и затем на его место засыпать щебень и песок.

Чтобы правильно сделать дренаж вокруг дома, начать его изготовление следует с разметки. Для этого измеряется периметр и по его краям натягивается веревка или строительная шнурка. После этого можно приступать к выборке грунта. Так как утепленный плитный фундамент является мелко заглубленной конструкцией, глубина выборки грунта не должна превышать 0,5 метра. Как правило, убирается только плодородный слой почвы. Далее, на дно котлована настилается геотекстиль и заворачивается на его края. После этого приступают к засыпке и трамбовке песчаной подушки. Трамбовать песок необходимо при помощи механической вибромашины. После слоя песка в котлован засыпается, разравнивается и трамбуется щебень.

Одновременно с укладкой щебня, по периметру котлована укладывается дренажная труба с соблюдением необходимого уклона. По углам будущего фундамента устанавливаются смотровые колодцы, необходимые для обслуживания системы. Уклон дренажной трубы должен быть не менее двух градусов.

В результате должно получится, что дренажная труба находится внутри слоя щебня. При необходимости, трубы дополнительно можно проложить еще в нескольких местах, это усилит защиту фундамента от влаги.

На выходе труб дренажной системы устанавливается приемный колодец. На этом работа с дренажной системой окончена и можно приступать к гидроизоляции и дальнейшим работам по возведению фундамента.

Дренаж фундамента своими руками

Близко расположенные грунтовые воды или большое скопление влаги в почве оказывают на любые постройки негативное воздействие, особенно на фундамент. Поэтому для устранения излишней влажности необходимо выполнение мероприятий связанных с установкой дренажной системы. Сделать дренаж фундамента не так сложно, если знать особенности его монтажа и технологию проведения работ.

Необходимость дренажа для фундамента и его функции

Даже глубокое залегание грунтовых вод в некоторых случаях требует обустройства дренажа, в каждом конкретном случае рассматриваются большое количество факторов. В некоторых ситуациях дренаж вокруг фундамента делать необходимо в любом случае. Вот некоторые из них:

При большой глубине подвального помещения, когда оно находится ниже уровня грунтовых вод, или от пола подвала до них менее чем полметра, Если подвал обустроен в суглинистой или глинистой почве, уровень прохождения грунтовых вод в данном случае не берется во внимание, При глубине подземных помещений более чем 1-1,5 метра в условиях суглинистой или глинистой почвы, Если место, где находится здание, является зоной капиллярного увлажнения. На основании вышесказанного можно сделать вывод, что дренирование необходимо, когда грунтовые воды расположены в критической близости к постройке, либо проходят достаточно высоко, создавая впечатление болотистой местности, на которой нет растительности. Необходимости в обустройстве такой системы нет, когда почва сухая, и даже в сезон дождей уровень грунтовых вод не поднимается до критических показателей

Необходимости в обустройстве такой системы нет, когда почва сухая, и даже в сезон дождей уровень грунтовых вод не поднимается до критических показателей

На основании вышесказанного можно сделать вывод, что дренирование необходимо, когда грунтовые воды расположены в критической близости к постройке, либо проходят достаточно высоко, создавая впечатление болотистой местности, на которой нет растительности. Необходимости в обустройстве такой системы нет, когда почва сухая, и даже в сезон дождей уровень грунтовых вод не поднимается до критических показателей.

К основным функциям дренажной системы относятся:

Если сделан правильный выбор типа дренажа, и конструкция выполнена с соблюдением проекта, то трубы и колодцы, входящие в систему водоотведения значительно снизят вероятность образования щелей и трещин в фундаменте, улучшив его прочностные характеристики.

Виды дренажа

В зависимости от глубины установки системы водоотведения различают пристенный дренаж фундамента:

Каждый из таких типов дренажа может быть как кольцевого типа, так и пластового.

Схема кольцевого типа представляет собой замкнутый контур, опоясывающий здание по периметру. При глубинной системе укладки, такую конструкцию может также укладываться радиальным способом по всей плоскости сооружения.

Построить пластовый дренаж целесообразнее всего в случае Фундамента постройки типа «шведская плита». Он закладывается на уровне ниже, чем плоскость фундамента. Особенность технологии его заложения состоит в том, что на песчано-гравийную подушку укладываются водоотводящие трубы, сверху которые накрыты плитой фундамента.

Технология работ

Сделать дренаж фундамента своими руками достаточно просто, для этого необходимо придерживаться определенных правил его устройства в зависимости от типа фундамента здания.

Столбчатый (свайный) фундамент

Дренаж свайного фундамента делают таким образом:

  • В вырытую по периметру здания канаву укладывается слой в 20 см песка, щебень, а сверху кладется дренажная труба,
  • Сверху опять насыпается слой щебня в 30 см, и укладывается геотекстиль,
  • Все засыпается землей.

Правила организации дренажной системы

После выполнения всех работ, необходимо сделать колодцы, в которые будут поступать излишки воды. Для их установки существуют некоторые правила:

Монтаж дренажной системы делают на расстоянии 1,5 – 3 метра от фундамента. Наклон должен выполняться в сторону главного приемного колодца, его начало должно быть от дальнего углового колодца.

Чтобы сделать свой фундамент защищенным от влаги и осадков, грунтовых вод, следует использовать наиболее подходящую систему дренажа, выбирая ее тип в зависимости от основания и характеристик почвы.

Качественный дренаж, выполненный по правилам, сможет надежно защитить дом от подтопления, предотвратить образование на стенках цоколя или подвала лишней влаги, плесени и грибка, а также продлит срок эксплуатации всего дома.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лофт-студио
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
