Сигнализация с сиреной своими руками

Почему не работает сигнализация-ревун

Сирена-ревун может иногда выходить из строя по некоторым причинам:

1. Была отключена электроэнергия при установке проводной системы.
2. Неправильно была подключена вся система.
3. «Сели» аккумуляторы в беспроводном устройстве.
4. Сигнализация была установлена на улице.
5. Производственный брак.
6. Злоумышленники нашли, каким способом отключить сирену.
7. В устройство попала вода, пыль, грязь и замкнула контакты.

Выбирая любой тип сигнализации сирены-ревун, необходимо тщательно ознакомиться с инструкцией, чтобы правильно установить и настроить систему. В противном случае ваш дом не будет надёжно защищён, и могут произойти непредвиденные ситуации, например, частые ложные срабатывания. Благодаря звуковой системе оповещения вы сможете быть уверенными в том, что на территорию вашего загородного дома или дачи не проникнут посторонние люди.

Сирена применяется для звукового оповещения какого-либо процесса. Как правило, сирена раздается при возникновении тревожного события, но радиолюбители используют такие звуки в устройствах различной сигнализации. Тональность и частота такого звука заставит злоумышленников отказаться от нехорошего намерения.

Собирая сирену, мы преследуем еще одну цель – улучшить навыки и опыт в разработке электронных устройств. Поскольку данная схема сирены является довольно простой и под силу даже начинающему радиолюбителю, то мы подробно рассмотрим назначение всех элементов схемы.

Установка сирены со схемами и пошаговыми инструкциями

Порядок и особенности подключения девайса зависят от типа его конструкции, а также от вида сигнализации, в комплекте с которой планируется использование.

Вне зависимости от этого существуют и общие правила монтажа сирен:

1. Убедитесь, что место установки наименее доступно для проникновения злоумышленников.
2. Работы производятся с отсоединённой от аккумулятора отрицательной клеммой.
3. Перед тем как установить прибор необходимо убедиться в отсутствии рядом с ним нагревающихся частей двигателя (проводов системы зажигания, выхлопного коллектора). Невыполнение этого условия приведет к перегреву и оплавлению пластикового корпуса или изоляции электрических соединений. Нарушится оптимальный температурный режим работы внутренней схемы устройства.
4. Сирена устанавливается в положении рупором вниз. Таким образом исключается попадание внутрь устройства скопившейся в моторном отсеке влаги.
5. Для подсоединения минусового провода прибора используют любую часть проводки, имеющую контакт с электрической «массой» двигателя. Это могут быть и тщательно очищенные от ржавчины болт или гайка на корпусе автомобиля.
6. Контакт проводов с движущимися или вибрирующими частями кузова может привести как к перетиранию их оболочки, так и к повреждению основной токоведущей части. Избежать этого можно тщательно укрепив такие места дополнительным слоем изоляции. Плотная, исключающая провисания укладка проводов на корпусе также защитит их от механических повреждений.
7. Используя саморезы, следует позаботиться об отсутствии под местом установки звукоизлучателя других важных частей конструкции авто. К ним могут относиться элементы проводки, пластиковые или резиновые детали.

Установка сирены в надежно защищённом моторном отсеке автомобиля обеспечит:

• сохранность устройства;
• стабильность его работы;
• недоступность для посторонних лиц.

Подключение устройства с автономным питанием

Подключение устройства с автономным питанием пошагово осуществляется так:

1. После установки устройства проложить провода подключения и соединить в соответствии со схемой.
2. Подсоединить провод красного цвета на постоянное питание +12 в от основного источника.
3. Черный провод подключить непосредственно к кузову машины (-12 в).
4. Белый проводник получает положительный сигнал управления от блока сигнализации. На схемах этот провод обозначается как «positive trigger».
5. Четвертый провод синего цвета («negative trigger») предназначен для управления сиреной по отрицательному сигналу. Его отрезают, или аккуратно сворачивают и укладывают на основание сирены.
6. Повернуть ключ в положение с зеленой точкой. В этом режиме сирена автоматически перейдет в состояние тревоги после пропадания напряжения от основного аккумулятора.

Схема подключения сирены с автономным питанием

Во избежание выхода устройства из строя в результате короткого замыкания или превышения током своего номинального значения по другим причинам, в цепь питания включают предохранитель. Делать этого не следует, если положительный провод сирены подсоединяется к уже защищенному плюсу сигнализации.

Как соединить неавтономную сирену с сигнализацией

Чтобы соединить неавтономную сирену с сигнализацией используют два штатных провода: красный (в редких случаях белый) (+) и черный (-).

В случае если управление девайсом осуществляется по положительной полярности, провод черного цвета садится на массу бортовой сети автомобиля. Тогда шнур в красной оплетке прикрепляют к плюсовой клемме сигнализации.

Второй вариант подключения (управление по массе) состоит в присоединении красного, положительного провода к плюсу аккумулятора. Цепь при этом защищается включением в ее состав предохранителя.

Схемы подключения с положительным и отрицательным управлением

Установка говорящей сирены

С его использованием появляется возможность:

• каждому отдельному событию (срабатывание датчика удара, включение задней передачи и др.) присваивать отдельное, отличное от других звучание;
• безошибочно выявлять среди других звук своей сигнализации;
• воспроизводить музыкальный сигнал из других источников, минуя основной канал.

Имея в наличии элементарные навыки и минимальный набор инструментов сирену можно подключить по схеме, представленной на фото:

Подключение говорящей сирены

Виды сигнальных систем

Для бытовой сигнализации, обычно используется комплект, состоящий из следующих компонентов:

• Приёмно-контрольный прибор любого типа
• Датчики, реагирующие на различные факторы
• Бесперебойный источник питания
• Сигнальное устройство

В зависимости от типа сигнализации датчики могут реагировать на такие факторы как:

• Дым
• Загазованность
• Открытие дверей и окон
• Движение в охраняемой зоне
• Разбитие стёкол
• Попытки пролома стен или подкоп

Если размеры помещения небольшие, то конфигурацию системы можно свести к одному датчику. Это универсальное устройство содержит инфракрасный детектор движения и сирену, смонтированные в одном корпусе. Датчик-ревун такого типа обычно устанавливается в помещении, но имеет возможность подключения внешней сирены большой мощности.

В настоящее время большой популярностью пользуются датчики движения, используемые для включения освещения. Эти приборы могут коммутировать внешние устройства питающиеся от напряжения 220 В с мощностью до 1500 Ватт. Кроме осветительных приборов, к датчикам движения можно легко подключить ревун, работающий от сетевого напряжения. Промышленностью выпускаются наружные сирены большой мощности, выполненные в антивандальном корпусе и работающие от напряжения 220 В.

Автономная сигнализация-ревун для дачи без электричества

Самым простым решением является автономная сигнализация на дачу в виде модуля-сирены: в одном корпусе датчик и звуковая, световая индикация. Обнаружитель фиксирует движение, извещатель активируется и издает звук тревоги, включается световая индикация. Больше никаких действий наподобие отсылки сигнала на пульт, телефон не предусмотрено. Это устройство именно для привлечения внимания и дезориентации, чтобы спугнуть злоумышленников, дать сигнал соседям, сторожу.

Кроме психологического, для вора такое действие может оказать и некоторое физическое воздействие. Звуковой сигнал ревуна может достигать 120 дБ, что близко к болевым ощущениям (шумовая атака), особенно если задействуется несколько таких изделий.

Можно ставить систему разных датчиков-сирен (реагирующих на движение, взлом, огонь) по периметру объекта или в любых его местах, причем это сделать чрезвычайно просто – не нужно соединять систему кабелями, осуществлять сложную настройку. Надо просто вставить в такой самодостаточный модуль батарейки, закрепить его в охраняемой зоне и включить его без подводки каких-либо проводов и прочих манипуляций.

Как работает самодостаточный модуль датчик-сирена

Самый простой ревун (сирена) — это цельный корпус (модуль) с узлом, издающим звук, элементами питания, ручным выключателем или считывателем для магнитного ключа. Внутри также есть датчик, то есть вся система в одном компактном коробе. Отдельно могут быть ответные элементы для обнаружителя, как, например, у изделий, осуществляющих мониторинг целостности и открывания/закрывания дверей, окон. Принцип при этом простой — сигнализация задействуется, когда две части этого узла размыкаются.

Более сложные изделия снабжаются следующим:

• панель с цифровым кодом активации/деактивации, считывателем магнитного ключа;
• совмещают возможность питания от сети и от батареек;
• брелоки или блоки управления с небольшими антеннами. Вкл./выкл. производится посредством радиосвязи.

Модификацией автономных сирен являются не модули, а комплекты, у которых датчики и оповещатели разнесены в пространстве — при обнаружении первыми фактора тревоги ими подается через радиоканал команда для активации вторых.

Охранная сигнализация на основе датчика движения

Простейшая охранная сигнализация для дома может быть изготовлена своими руками на основе обычного бытового датчика движения для освещения, которые устанавливают в подъезды, для экономии электроэнергии. Но вместо осветительной лампы можно установить сирену.

Что для этого понадобится?

Датчик движения – купить можно в любом строительном магазине, например OBI или Леруа Мерлен

Необходимо обратить внимание на напряжение работы датчика – нам необходимо, что бы он работал от сети 220В, угол обзора – зависит от внешнего исполнения датчика (настенный или потолочный) и применяемой линзы (может быть широкая на 180 градусов или коридорного типа). Средняя стоимость от 400 до 800 рублей; Сирена, работающая от сети 220В. Например, ПКИ-3 «Иволга-220», средняя цена 250 рублей

Можно купить в магазинах радиотоваров; Обычный выключатель, для отключения сигнализации. Подойдет любой, от 100 руб. и выше

Например, ПКИ-3 «Иволга-220», средняя цена 250 рублей. Можно купить в магазинах радиотоваров; Обычный выключатель, для отключения сигнализации. Подойдет любой, от 100 руб. и выше.

Схема подключения представлена ниже:

Датчик движения нужно выбирать такой, на котором есть хотя бы два типа регулировок – настройка по времени (TIME) и чувствительности датчика (SENS). С помощью первой можно будет задать время сработки нашей сигнализации, т.е. время звучания сирены. Это значение обычно выставляют на пять минут. Вторая регулировка меняет чувствительность датчика, например, если он не реагирует на вас или для уменьшения так называемых «ложных тревог».

Выключатель понадобится для того что бы выключать устройство когда вы находитесь в его поле зрения и включать когда покидаете это помещение. Выключатель желательно устанавливать скрытно, таким образом, что бы после активации охранной сигнализации вы не попали в радиус её действия. Помимо сирены, так же можно подключить обычную лампочку для двойного воздействия на нарушителя.

Главными недостатками такой реализации будет то, что некоторым моделям датчиков движения после включения, требуется от 1 до 10 секунд для «стабилизации» и перехода работы в дежурный режим. Если вам попался такой датчик, нужно добавить в общую схему реле времени, которое будет держать сирену отключенной на время включения.

В продаже еще есть миниатюрные датчики движения, которые работают от 12В, например, модель ДД-03. На них так же можно создать простейшую сигнализацию, но подключать его необходимо к источнику питания 12 вольт или аккумуляторной батарее. Благодаря этому система будет энергонезависимой и работать, даже если есть перебои электричеством.

Переделка и настройка устройств

Изменение характера звучания стандартной автомобильной сирены по желанию пользователей в ряде случаев требует полной реконструкции или замены ее основных частей. Для этого понадобятся лишь элементарные знания схемотехники, а также навыки по созданию печатных плат.

Собирать схему двух- или многотональной автомобильной сирены, работающей от напряжения 12 или 15 вольт, можно в соответствии с таким планом:

1. На бумаге или с использованием компьютерной программы создать эскиз печатной платы.
2. Под копирку или с помощью принтера перенести рисунок на лощёную бумагу.
3. Вырезать шаблон.
4. Обработать заготовку из одностороннего текстолита с помощью мелкозернистой наждачной бумаги.
5. После обезжиривания поверхности будущей платы с помощью утюга или самодельного устройства наклеить на нее шаблон.
6. Удалить его, размочив в теплой воде.
7. Протравить текстолитовую пластину в растворе, состоящем из 1 части хлорного железа и 3 частей дистиллированной воды.
8. Тонким сверлом просверлить отверстия под ножки элементов платы.
9. Впаять радиодетали согласно схеме.
10. Установить генератор внутри корпуса сирены.
11. Провести монтаж звукового оповещателя в месте его установки на автомобиль.

Фотогалерея

Принципиальная схема

Проект печатной платы

Протравленная плата

Схема дорожек на бумаге

Размещение элементов

Плата в корпусе сирены

Многотональная сирена

Многотональную сирену — из вариантов звукового оповещателя с изменяющимся тоном, собирают на базе микросхемы 561ЛН2, при этом:

1. Рабочую частоту генератора Г2, отвечающего за тон звучания сирены, определяет состояние транзистора VT1.
2. Управление параметрами его работы производится настройкой сопротивления переменного резистора R1.
3. Генератор звука Г1 отвечает за частоту производимого сигнала. Ее изменения добиваются подстройкой сопротивления R2.

Для получения фиксированного тона звучания потенциометры R1 — R2 могут быть заменены на постоянные сопротивления с номиналом 33 КОм.

Принципиальная схема многотональной сирены

Двухтональная

Двухтональная сирена, собранная по данной схеме, подключается ко входу охранной сигнализации и по громкости издаваемого сигнала не уступает промышленным образцам. При этом она потребляет значительно меньшее количество энергии и имеет свое, легко узнаваемое звучание.

Импульсы, формирующиеся на выходе мультивибратора D1.3, D1.4, попадают на выходной каскад, собранный на базе транзистора VT1. Воздействуя на них сигналом с частотой 2 Гц, сгенерированным мультивибратором D1.1, D1.2, добиваются двухтонального звучания сирены.

Схема двухтонального оповещателя

Сирена 12 Вольт

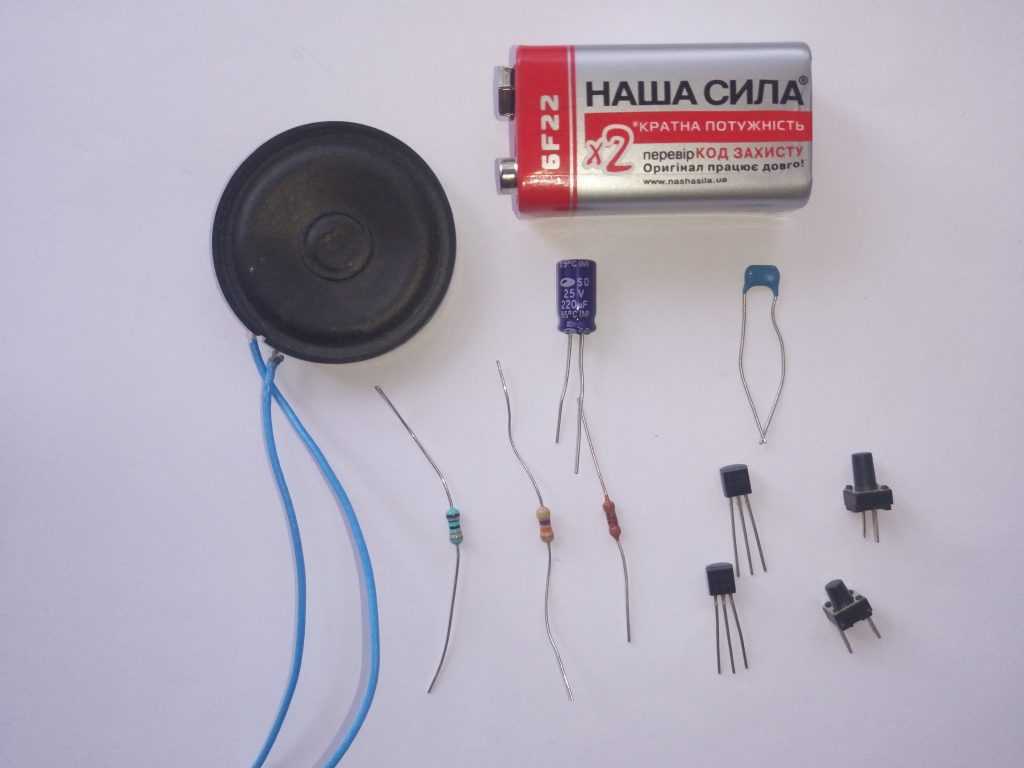

Используя всего два транзистора и динамическую головку с сопротивлением индукционной катушки 16 Ом (2 по 8 Ом), собирают несложную схему сирены с напряжением питания до 12 В.

Схема сирены с питанием от 12В

Сирена мощностью до 15 вольт

Для работы в комплекте с автомобильной сигнализацией подойдет сирена, собранная с использованием генератора УМС-8-08. Повышенная мощность прибора требует его подключения через специальное реле РЭС-10 (на схеме обозначено, как P1).

Сирена с напряжением питания до 15 Вольт

В памяти микросхемы хранятся 8 мелодий, для выбора которых предусмотрены кнопки:

• S1 (пуск);
• S2 (стоп);
• S3 (выбор).

Звуковой сигнал на выходе устройства генерируется при замыкании контактов реле.

Питание микросхемы идет через резистор R3 и диод VD1. Здесь напряжение понижается до 3,3 Вольта. Сигнал с коллектора транзистора VT1 через инвертор D2.1 попадает на вход микросхемы D2.3. Он же напрямую подается на микросхему D2.2. Из-за несовпадения фаз cигналов, поступающих с D.2.2 и D.2.3 на мост VT2/3/4/5, ток в цепи динамика ВА1 течет то в одном, то в обратном направлении. Он усиливается за счет совпадения положительных и отрицательных полупериодов обоих сигналов.

Питание схемы происходит от сети с напряжением до 15В.

Сирена на базе микросхемы от сотового телефона

Вышедшую из строя сирену можно доработать в соответствии с микросхемой КА2410 от звонка сотового телефона.

Сигнал усиливается транзистором и поступает на динамик. На входе устанавливается защитный диод VD1, предохраняющий схему от неправильного подключения (подачи на положительный вход отрицательного напряжения).

Устройство на базе микросхемы от мобильного телефона

Преимущества и недостатки альтернативных способов обеспечения электроэнергией

Если на решение проблемы с обеспечением электроэнергией сигнализации не остается времени, можно установить на видном месте на даче муляж или имитацию камеры наблюдения. В этих случаях обычно приобретается корпус от системы, в котором устанавливают светодиод, имитирующий рабочую сигнализацию, укладываются провода, и на видном через окно месте внутри дачи монтируется коробка с красным и зеленым светодиодами. В этом случае для обеспечения работы муляжа достаточно трех-четырех батареек большой емкости, которых должно хватить для питания светодиодов на 4-5 месяцев непрерывной работы.

Особой надежды на долгосрочность такого способа отпугивания воров нет, но такая имитация всеже лучше, чем ничего. Поэтому необходимо решить проблему с электропитанием как можно быстрее.

Использование на даче без электричества экономной сигнализации

По информации производителя, четырех штук полуторавольтовых батареек достаточно для работы сигнализации в течение 12 месяцев. Такие модели сигнализации, как «TAVR Дача 01», обладают аномально низким потреблением электроэнергии. Такая автономная сигнализация для дачи без электричества будет настоящей находкой. Но, кроме сигнализации, необходимо обеспечивать питанием приемо-передающий модуль, отдельные виды датчиков и видео и фотокамер. Кроме того, в условиях низких температур зимой емкость батарей и аккумуляторов может снижаться в несколько раз, что, естественно, влияет на автономность сигнализации.

Установка на дачу без электричества автомобильных батарей

Одним из вариантов обеспечения электроэнергией GSM систем сигнализации является установка в подвальном помещении дачи автомобильного аккумулятора мощностью не менее 70 Ач. Чаще всего такой способ обустройства дачи без электричества используется, если нужно обеспечить полноценную охрану с использованием инфракрасных источников подсветки, видеокамер, GSM модулей и средств записи фото и видеоинформации. В этом случае в дополнение к аккумулятору устанавливают преобразователь 12-220 В. Общая нагрузка потребления электроэнергии в течение суток может колебаться от 12 до 25 Вт. Таким образом, автомобильного аккумулятора на даче без электричества хватит для работы в течение месяца.

Более рациональным решением будет установка на даче без электричества специальной модели сигнализации, используемой чаще всего для охраны гаражей или мест хранения автомобилей. Например, можно использовать модель «Сова 900». Эта модель рассчитана на использование низковольтного 12-вольтового питания, что делает ее более экономичной в сравнении с использованием разного рода преобразователей. Сигнализация потребляет 50-60 мА в дежурном состоянии и 200-250 при пересылке сообщений о срабатывании датчиков сигнализации. Нагрузка на автономный источник питания соизмерима с уровнем тока саморазряда автомобильного аккумулятора. Емкости аккумуляторной батареи 50-60 Ач хватит для обеспечения охраны дачи без электричества в течение трех месяцев, тогда как применение преобразователя для питания сигнализации обычного исполнения сократит срок до двух месяцев.

«Сова 900» очень простая в работе и настройке система, для подготовки к работе не нужен компьютер, планшет или другое устройство. Сконфигурировать сигнализацию можно с помощью обычного мобильного телефона, записав файл со служебной информацией на SD карту.

Кислотные батареи не очень подходят по своим характеристикам для длительного хранения и использования в помещении, где нет электричества. Еще хуже переносят они низкие температуры, в отдельных случаях установка батарей на даче потребует серьезного утепления бокса, так, чтобы температура не опускалась ниже 3-5оС тепла. Как минимум, раз в два-три месяца батареи необходимо заряжать и обслуживать.

Хорошим и надежным источником питания для обеспечения полноценной работы электроники будут стандартные щелочные батареи. Они неприхотливы в работе, не требуют специального обслуживания и контроля уровня зарядки. Стандартная 12-вольтовая батарея сможет проработать в течение года на одной зарядке.

Подробности системы

Оповещение

Чаще всего используются недорогие и простые в установке ревуны

Это – звуковые сигнализаторы автономного типа. Их сможет установить каждый без предварительной подготовки. Если вы желаете установить проводную модель, обратитесь за помощью к профессионалам.

В этой статье мы также поговорим о цене на охранную сигнализацию gsm для дачи и способе установки.

Самое главное, это после установки ревуна поставить в известность соседей

Показать им все возможности сигнализации, чтобы в дальнейшем не возникло курьезов и недоразумений. Это делается неспроста – звук сигнала может напугать спящих соседей, если попытка взлома произойдет в ночное время суток. А дача или поселок, где находится дом, внесен в списки, которыми занимается вневедомственная охрана, то о сигнализации следует предупредить и их. В идеале система должна быть подключена к дежурной части, но такое не всегда возможно устроить.

Включать сирену стоит в то время, когда вас нет на даче, в рабочее/ночное время, в зимний период, а также при отъезде (в отпуск или в город).

Принцип работы и описание

Сразу следует отметить, что у вас на участке должно быть электричество, иначе без него идея об установке охранной сигнализации на даче будет провальной. Конечно, всегда можно приобрести беспроводную сигнализацию, но тогда вы будете постоянно проверять заряд. По этой причине для полной уверенности в том, что даже в ваше отсутствие будет безопасность, следует отдавать предпочтение приборам в корпусе, который не будет бояться влагу, чтобы датчики можно было использовать и на улице.

Стандартный набор сигнализации и ревуна содержит в себе контрольную панель с блоком питания, датчики движения, световой индикатор, сирену (ревун), аккумуляторную батарею, кабель и провода для подключения, электронные ключи и считыватели.

Принцип работы состоит в том, что срабатывают датчики движения, которые реагируют на передвижение, присутствие, открытие дверей или разбитое окно. Их можно установить как в доме, так и на наружной стене. После срабатывания ревун подает звуковой сигнал, который может длиться от трех до десяти минут. Продолжительность можно запрограммировать в процессе установки. После истечения установленного времени звук сходит на 0. Еще при срабатывании красная лампочка будет мигать, а при обычном режиме работы индикатор просто светится.

• Для того, чтобы подключить на дачу охранную сигнализацию с сиреной, следует использовать определенные электронные ключи. При их помощи объект можно снять с сигнализации.
• Если вдруг отключится электричество, предусмотренный аккумулятор сможет поддерживать аппаратуру в состоянии работы еще около суток.
• Чтобы не сильно тратиться на сигнализации, но в то же время добиться эффекта устрашения, можно  использовать один или несколько муляжей охранной сигнализации для дачи в виде красных ламп. Они будут играть роль индикаторов передвижения.
• Приборы обладают огромным преимуществом в том плане, что могут отлично работать даже при температуре в -30 градусов. С такими характеристиками ревун можно установить и в не протапливающемся помещении.
• Датчики ставят в самые «соблазнительные» для воров комнаты, обязательно они должны находиться в коридоре и при входе. На каждую комнату хватит по одному датчику.
• Вы можете купить проводную или же беспроводную охранную сигнализацию для дачи. При выборе первого потребуется помощь профессионала при установке, так как всю нюансы знают лишь те люди, которые занимаются установкой не первый год. Они же сделают правильно всю разводку на дом.
• У проводных моделей намного больше полезных функций, нежели у аналогов. Но при покупке беспроводных аналогов не потребуется тратить кругленькую сумму на разводку, и это никак не повлияет на интерьер.
• Можно отрегулировать силу звука.
