Как сделать паяльник своими руками

Разновидности

Сосновую канифоль можно разделить на три вида в зависимости от её производства. От этого изменяются свойства и характеристики материала для пайки:

  1. Живичная. Из деревьев добывает сок, из которого с помощью термической обработки выделяется неочищенная канифоль. Очищается химическими веществами. При изготовлении этого вида материла, используется сок сосны. Это делает удешевляет канифоль. В готовом составе не содержится жирных кислот.
  2. Таловая. Исходное сырьё для получения талой канифоли — сульфатное мыло. Оно выделяется в процессе производства бумаги. Сорта высшей категории по составу и свойствам напоминают живичную канифоль.
  3. Экстракционная. Выделяют этот материал с помощью растворителя, в котором находится раздробленная древесина. Визуально темнее других разновидностей канифоли. В составе содержится около 12% жирных кислот. Размягчается материл при температуре 58–60 градусах по Цельсию. Чтобы улучшить характеристики экстракционной канифоли, проводится процесс химического осветления.

В зависимости от разновидности материала изменяется и цена. Живичная канифоль считается лучшей среди других составов для пайки.

МД - 1

Подготовительный этап

Прежде чем освоить правильные приёмы обращения с припоями и паяльником в домашних условиях, следует пройти специальный курс, предполагающий обучение пайке и всему, что предшествует этой процедуре. Можно обучаться самостоятельно, но при освоении работы с ювелирными изделиями, сложными электронными схемами, без опытного наставника не обойтись.

С точки зрения организации процесса, пайка металлов с использованием специальных припоев – это набор достаточно простых по своему содержанию операций. Однако, несмотря на кажущуюся лёгкость, правильно паять с первого раза сможет не каждый. При первом знакомстве возникают некоторые затруднения, связанные с отсутствием чёткого представления о том, что и в какой последовательности нужно делать.

Рекомендуется соблюдать определённые правила подготовки к проведению паяльных операций, суть которых сводится к следующему:

  • необходимо правильно выбрать основной рабочий инструмент, которым предстоит паять;
  • следует побеспокоиться об изготовлении удобной и функциональной подставки, подготовить место, где придется паять большую часть времени;
  • обучающийся должен запастись подходящими расходными материалами, без которых не обходится ни одна подобная процедура (припой, жидкий или пастообразный флюс).

И, наконец, начинающий пользователь должен освоить основные технологические приёмы пайки, предполагающие определённую последовательность целенаправленных действий.

Паять можно электрическим паяльником, газовой горелкой или паяльной лампой. Платы, микросхемы принято паять специальными фенами, термостанциями, обеспечивающими равномерный разогрев. Выбор того или иного типа инструмента и подставки или держателя для него определяется температурными условиями, при которых предполагается проводить рабочие операции.

Следующее по порядку требование предполагает подготовку обязательных компонентов, позволяющих правильно спаять любое металлическое соединение. К ним принято относить различные виды припоя, флюсовые добавки и специальные жидкости для пайки, необходимые для улучшения её качества (канифоли и спиртовые составы для лужения).

Секреты пайки для начинающих

Совет №1 — всегда следите за чистотой жала паяльника. На конце оно должно быть всегда залуженное. Если это не так, то припой не будет приставать к жалу.

Прежде чем почистить и залудить жало паяльника, используйте напильник. Сначала слегка зачистите жало напильником, а затем разогрейте паяльник до рабочей температуры.

Воспользуйтесь куском канифоли и олова для лужения. Опускайте жало в канифоль, а затем в олово, как бы втирая его в жало. Время от времени очищайте поверхность и проводите операцию по лужению заново.

Совет №2 — используйте для пайки только подходящее оборудование. Само собой разумеется, что паять радиодетали нужно маломощным паяльником, мощность которого составляет не более 25 Вт. Однако таким паяльником вы навряд ли сможете запаять крупные детали. Для их пайки используйте паяльник мощностью в 60-100 Ватт.

Совет №3 — для работы с радиодеталями используйте только легкосплавные припои и твёрдую канифоль. Допускается применять канифоль растворенную в спирте (жидкий флюс), но ни в коем случае не кислотные флюсы с содержание хлористого цинка. Активные флюсы способны разъедать выводы радиодеталей.

Совет №4 — никогда не оставляйте включённый в сеть паяльник с сухим жалом. После разогрева паяльника обязательно опустите его жало в твёрдую канифоль. В таком случае поверхность жала паяльника не станет окисляться, поэтому процесс чистки и лужения можно будет осуществлять не так часто.

Совет №5 — не превышайте время пайки некоторых радиодеталей. Существуют так называемые «предельные температуры» некоторых электронных компонентов

Здесь важно соблюдать не только температурный режим, но и время нагревания припоя

Некоторые интегральные микросхемы и полевые транзисторы просто не терпят перегрева и выходят вследствие этого из строя. Паять такие радиодетали нужно в течение не более чем 5-10 секунд.

Что такое канифоль

Многие слышали слово «канифоль», однако не каждый знает, что это такое. Полное название этого вещества — колофонская смола. Представляет собой смолу хвойных пород деревьев, которую перед запуском в продажу очищают по особой технологии. Визуально представляет собой материал похожий на стекло. На ощупь — хрупкое.

После нанесения на место спайки защищает шов от воздействия коррозийных процессов. В состав канифоли входят смолистые кислоты и сторонние компоненты.

Свойства

Зная свойства материала для спайки можно точно определять в каких условиях он используется:

  1. Не смывается обычной водой. Для снятия остатков канифоли нужно использовать бензин, спиртосодержащие составы или ацетон.
  2. Температура размягчения смолянистого материала начинается от 50 градусов. В редких составах этот параметр может начинаться от 130 градусов по Цельсию.
  3. Основным компонентом канифоли является абиетиновая кислота. Это смоляное вещество занимает 90% общего состава.
  4. Температура кипения — от 250 градусов.
  5. Хрупкий материал, который легко разрушить при ударе или сильном движении.

Способы получения


Смола на дереве Существует три метода получения канифоли:

  1. Экстракция. Древесину размельчают и замачивают в растворителе. Таким образом выделяется экстракт смолы.
  2. Перегонка таллового масла. Это масло представляет собой отход, который получается при производстве бумаги.
  3. Самый распространённый метод — получение канифоли из живицы. Сок хвойных пород древесины обрабатывается с помощью равномерного нагревания. В ходе термического процесса испарятся влага и скипидар. В ёмкости остаётся твердые куски канифоли. Далее они проходят процесс химической очистки и поступают в продажу.

От способа получения готового материала изменяется и его название.

Как я делаю жидкую канифоль. Рецепту уже 30 лет. ZikValera

Самодельный паяльник: сложная конструкция

Список необходимых материалов:

  • проволока из меди (d=1,5 мм, l=40 мм);
  • небольшое полотно медной фольги;
  • проволока из прецизионного сплава (d=0,1 мм, l=300 мм);
  • жестяная трубка;
  • силикатная клеящая смесь или жидкое стекло;
  • тальк;
  • рукоятка из термостойкого материала;
  • электрический провод со штекером.

Также понадобятся несколько вспомогательных вещей:

  • источник тепловой энергии (подойдет газовая или электрическая плита);
  • слесарные инструменты (пассатижи, напильник, пинцет);
  • деревянный или пластмассовый шпатель небольшого размера;
  • ветошь для удаления с прибора изолирующей смеси.

Пошаговая инструкция изготовления

Заранее отрезанный кусок медного стержня используют для изготовления жала. При этом желательно заточить один его конец под углом 45 градусов, но выбор формы заточки жала остается исключительно на усмотрение мастера. Обработанную область залуживают.
Подготавливают электроизоляционную смесь, включающую в себя тальк и силикатный клей. Замешенная масса должна иметь тестообразную структуру. Работая с таким липким материалом, время от времени придется посыпать руки и инструмент измельченным тальком.
На жало плотно наматывают медную фольгу, сохранив при этом рабочую область (10 мм) открытой.
На медную поверхность аккуратно наносится тонкий изолирующий слой. Чтобы он быстрее высох, будущий паяльник держат над источником тепла.
Наматывают спираль из прецизионной (нихромовой) проволоки. Стоить отметить, что каждый виток должен лечь плотно. Прямой конец в итоге должен быть примерно 30 мм, а заворотный — 50 мм.
Теперь обмотку покрывают электроизоляционным составом и тщательно высушивают.
Длинный конец укладывают на трубку таким образом, чтобы между ним и коротким был максимальный приблизительно сопоставимый с диаметром конструкции промежуток. Снова наносят электроизолирующую смесь, еще раз высушивают, после чего подготовка нагревательного элемента с вмонтированным в него жалом считается завершенной.
Каждый торчащий конец нихромовой проволоки наполовину покрывают изоляционным составом и сушат

Важно внимательно следить за целостностью покрытия во время запекания. Если появились дефекты, их устраняют, заделывая смесью и вновь просушивая.
На финальном этапе остается собрать конструкцию

Протягивают провод сквозь отверстие в рукоятке, соединяют нихромовые концы с оголенными концами провода, изолируют участок соединения.
На нагревательный элемент надевают защитный кожух

Один его конец вводится в рукоятку, а другой фиксируется железным колпачком с отверстием, не допускающим его контакт с медным содержимым нагревателя. Некоторые ограничиваются хомутом.

Протягивают провод сквозь отверстие в рукоятке, соединяют нихромовые концы с оголенными концами провода, изолируют участок соединения.
На нагревательный элемент надевают защитный кожух. Один его конец вводится в рукоятку, а другой фиксируется железным колпачком с отверстием, не допускающим его контакт с медным содержимым нагревателя. Некоторые ограничиваются хомутом.

Пайка посуды или емкостей


Устройство самодельного паяльника.

Очень часто возникает необходимость запаять небольшое отверстие в кастрюле или ведре. В случае если отверстие составляет не более 6-7 мм, пайку можно произвести без паяльника. Для этого достаточно использовать припой ПОС60. Участок вокруг отверстия необходимо тщательно обработать наждачной шкуркой внутри емкости так, чтобы отверстию придать конусную форму (с расширением внутрь емкости). Затем этот участок обрабатывается соляной или паяльной кислотой. Снизу отверстия помещается небольшая тонкая пластина для предотвращения утечки припоя. Изнутри емкости в отверстие насыпаются измельченный припой и канифоль. Емкость ставится на источник направленного огня. Расплавленный припой запаивает отверстие.

Если надо запаять алюминиевую посуду, то следует заранее подготовить специальный припой. Можно использовать одну из рецептур: олово и цинк в соотношении 4:1; олово и висмут в соотношении 30:1 или олово и алюминий в соотношении 99:1. Такие сплавы можно приготовить только при высокой температуре путем перемешивания расплава.

Классические варианты самодельных паяльников

Сборка, упрощая, выглядит так: намотать нить накаливания на покрытый стекловолоконной тканью кожух с жалом, подсоединить ее два конца к питающему кабелю с обычной вилкой к розетке, к блоку питания, включая через разные штекеры, приделать ручку.

В основе принцип, как сделать usb, мощный паяльник схожий, только для более сильного прибора берут нить длиннее и толще, а если питание через юсб (проводки питания в таком кабеле черный и красный), рассчитывают длину ее для 12 вольт или на другое имеющееся значение источника.

Ручка, провода, блок питания

Ручка — небольшая деревянная заготовка, даже кусок толстой сухой ветки. С концов высверливают полости, длина 2–3 см или другая, для имеющихся деталей, ∅ в 3 раза больше жала. Там, где заканчивается полость, ставим 2 отметки напротив друг друга, по ним сверлим отверстия с небольшим наклоном, размер — ориентировочно под провода питания. Вдоль основания от них пропиливаем канцелярским ножом канавки, можно использовать маленькие надфили и подобное.

Потребуются провода с разъемом под штекер блока питания, которые можно взять из сломанной электротехники, впрочем, можно жилы соединить с БП напрямую: одну обмотать вокруг штекера, вторую поместить внутрь отверстия и зафиксировать силиконовым клеем или отрезать его и сделать скрутку.

Провода проталкиваем через полости в держателе. Разъем прикрепляем термоклеем на торце. Формат мини, поэтому для жала подойдет толстая медная проволока — от ∅ 2.7 мм. Ее вставляем в отверстие в держателе, уплотняем полость вокруг строительным гипсом (алебастром) — это лучший вариант, но также можно применить цемент, глину, силикатный клей с тальком.

Потребуется блок питания на 12 V 1 A. Обычно такая мощность — минимально допустимая, если ниже — то ее не будет хватать на нагрев достаточного количества нити для накала жала. Можно использовать и БП с большими мощностями — на 18–32 V.

Нагревательная часть, определение длины нити накаливания

Достаточность длины нити определяют так: вкручивают два шурупа на концы деревянной планки, натягивают между ними проволоку, подключают концы к БП. Один их контактов перемещают по ее длине, смотрят, когда произойдет накаливание до красного цвета. При этом удобно использовать зажимы «крокодилы».

Дальше потребуется кусочек стеклоткани, насаживаем ее на жало, фиксируем (обжимаем) на концах медной проволокой, оставляем ее длинные отрезки. Обматываем описанную часть нихромовой нитью спиралевидно.

Промежутки между витками 2–3 мм, концы скручиваем с медной проволокой, использовавшейся для фиксации. Надеваем трубочки из стеклоткани на эти длинные отрезки, соединяем их с проводами разъема БП, который уже зафиксирован на ручке. Проводки болтаются около корпуса, поэтому приматываем их изолентой к нему. Паяльник готов.

Инструкция по заделке небольших отверстий

Небольшие отверстия можно запаять, насыпав канифоли и олова и нагрев поверхность.

Этот способ подойдет для заделки мелких отверстий диаметром до 5-7 мм, к примеру, в прохудившейся посуде. Сначала вам нужно тщательно зачистить участок вокруг отверстия. Сделайте это с помощью наждачки, напильника или тертого кирпича. Если предстоит пайка эмалированных изделий, нужно предварительно удалить эмаль примерно на 5 мм вокруг отверстия. Для этого приложите угол какого-нибудь металлического предмета к краю отверстия и отбейте эмаль путем легкого постукивания молотком.

Тщательно зачистите оголенный металл. Возьмите мелко измельченную канифоль и засыпьте ей место пайки. При наличии травленой соляной кислоты промажьте ею изделие. С внутренней стороны изделия положите на отверстие кусочек олова или, что еще лучше, третника. Далее вам нужно нагреть изделие. Это можно сделать над керосиновой или спиртовой лампой, примусом, подойдет даже электроплита. В случае с эмалированной посудой спиртовка является наиболее предпочтительной. Она обеспечит прогрев небольшой части изделия и не повредит остальную эмаль. Дождитесь, пока олово расплавится, и снимите посуду с огня. Расплавленное олово обеспечит прочную и надежную пайку.

Устройство из шариковой ручки

Как видно на фото мини паяльников, одним из популярных вариантов является инструмент, сделанный из шариковой ручки.

Вам понадобится: шариковая ручка, резистор, провода, кусок текстолита, проволока (медная и стальная), изоляционный материал.

Последовательность шагов:

  • Очистите резистор, отрежьте ножку и сделайте отверстие в торце.
  • Нарежьте резьбу на корпусе чашечки.
  • Проволоку согните в кольцо.
  • Изготовьте плату из текстолита и припаяйте к ней провода.
  • Кольцо и проволоки припаяйте к резистору.
  • Закрепите жало в подготовленном отверстии.
  • Положите изоляцию;
  • Возьмите ручку и поместите в ее корпус плату. Устройство готово к применению.

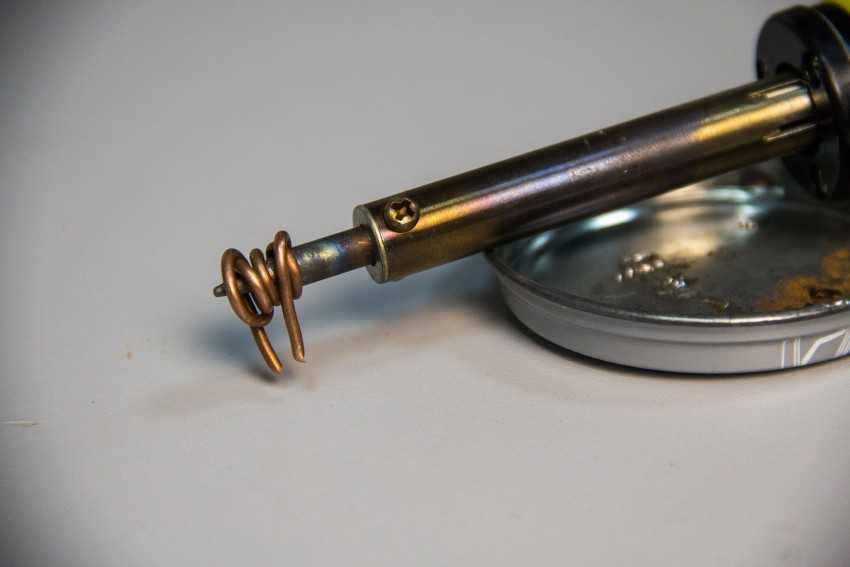

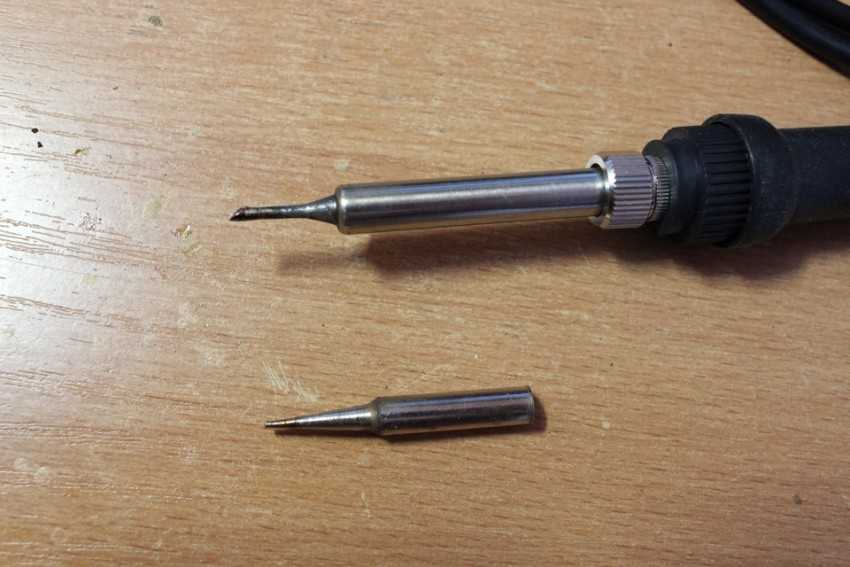

Использование самодельного жала

Для экономии средств многие мастера решают создать самодельное жало. Принцип работы паяльника достаточно прост:

  1. Есть нагревательный элемент, который получает питание от сети энергоснабжения.
  2. Тепло передается жалу, которое имеет заостренную форму.
  3. При контакте наконечника с обрабатываемым материалом он разогревается и становится пластичным.

Изготовить самодельную конструкцию можно следующим образом:

  1. Требуется кусок медного провода, который имеет диаметр около 0,5 см. В качестве жала может применяться проводник, один конец которого затачивается под углом 45 градусов. Требуется и небольшой кусок ткани, устойчивый к воздействию температуры.
  2. Один из концов кабеля изолируется. Он будет использоваться в качестве рукоятки. Часто в качестве изоляционного материала применяется стеклоткань. Фиксация проводится при помощи термостойкого клея.

Самодельное жало

Пайка без паяльника может проводится при применении источника огня, к примеру, газовая плита. При помощи огня наконечник разогревается, после чего нужно коснуться припоя или канифоля. За счет применения специального материала наконечник залудится и жало можно будет использовать в качестве паяльника.

Подготовка

Рабочего места

Паяют всегда при нормальном общем освещении (не хуже 500 люкс), при необходимости создания более комфортных условий применяют источник местного освещения.

Следует позаботиться о хорошей вентиляции. Наилучшие результаты дает вытяжка, при ее отсутствии паяют с перерывами для проветривания помещение от паров канифоли (каждый час при интенсивной работе).

Выбор паяльника по мощности

Паяют паяльниками различной мощности. Обычно исходят из того, что:

  • маломощные паяльники (20 – 50 Вт) удобны для работы с электроникой, позволяют паять тонкие провода;
  • 100-ваттным инструментом паяют слои меди толщиной не свыше 1 мм;
  • 200 Вт и более позволяет паять такие массивные детали, которые изначально требуют применения мощных паяльников.

О мощности прибора легко судить визуально: 50-ваттный паяльник оказывается чуть крупнее авторучки, тогда как 200-ваттный – имеет общую длину примерно 35-40 см.

Паяльника к работе

Перед первым включением следует удалить с корпуса остатки заводской смазки. Их выгорание приводит к появлению дыма и неприятного запаха. Поэтому паяльник включают через удлинитель, выставляя его на улицу через форточку на четверть часа.

Затем молотком проковывают жало паяльника: уплотнение меди увеличивает срок службы. Кончику жала придают форму:

  • под углом или на срез – для точечной работы (пример показан на рисунке 5);
  • ножевидную – таким жалом одновременно паяют нескольких контактов (характерно для микросхем);
  • специальную – ими паяют некоторые разновидности радиодеталей.

Рисунок 5. Пример универсальной заточки жала паяльника и правильного облуживания его рабочей области

Перед тем как начать паять, следует очистить жало от оксидной пленки. Эту процедуру выполняют мелкозернистой наждачной бумагой или бархатным напильником, а также химическим способом: погружением в канифоль. Очищенное жало облуживают припоем.

При необходимости паять в точке можно мощным паяльником. Для этого на его жало накручивают медную проволоку диаметром 0,5 – 1 мм, используя ее свободный конец для нагрева припоя.

Деталей к пайке

Паяют всегда в несколько этапов. Сначала готовят поверхность металлического проводника:

  • удалением окисной пленки с последующим обезжириванием;
  • облуживанием (нанесение слоя олова на входящие в контакт поверхности).

Затем можно соединять детали.

Обязательно зачищают провода, бывшие в употреблении.

Окисную пленку снимают напильником, наждачной бумагой, лезвием ножа. В случае гибких проводов обрабатывают каждую проволоку.

Изоляцию эмалированного провода удаляют протаскиванием по поверхности ПВХ-трубки, к которой его прижимают нагретым жалом.

Признак готовности – равномерно блестящая поверхность без остатков оксидной пленки.

Паяют всегда с обезжириванием, т.е. протирают поверхность безворсовой тканью или салфеткой, смоченной ацетоном или уайт-спиритом.

У новых проводов окисная пленка отсутствует. Их облуживают сразу после удаления изоляции.

Залудить медный проводник необходимо под флюсом, после прогрева припой должен покрыть поверхность металла тонким слоем. При наличии наплывов паять не рекомендуется, провод располагают вертикально, проводя паяльником сверху вниз. Излишек расплавленного припая при этом перетекает на жало.

Если же необходимо паять алюминий, то процедуру зачистки и облуживания совмещают. Для этого помещают провод, покрытый канифолью, в наждачную бумагу, греют его с одновременным вращением.

Качество флюса некоторых видов падает при длительном хранении, а также под воздействием влаги воздуха. Поэтому такими флюсами паяют с дополнительным контролем срока годности.

Пайка деталей к платам

Такой процесс сложнее и серьезнее, чем методы, описанные выше, и без паяльника его проделать не так уж и просто, но вполне возможно. В данном случае, чтобы паять, понадобятся следующие инструменты:

  • автогенная зажигалка;
  • плоскогубцы;
  • скрепка;
  • кисточка;
  • плоская отвертка.

Этого будет вполне достаточно. Но самый главный предмет, без которого такая пайка будет невозможна, – это паяльная паста. Таким методом к плате можно припаять не только провод, но даже радиодеталь.

Для начала надо зачистить участок на плате, в котором будет производиться соединение, с контакта провода снимается изоляция. Затем на плату наносится паста: для этого применяется кисточка. Участок пайки нагревается источникам огня. Таким образом происходит соединение, и как итог — удаётся спаять контакты

Вроде бы ничего сложного в этом процессе нет, но нагрев стоит производить осторожно, и желательно, чтобы пламя было направленным, поэтому рекомендуется использовать автогенную зажигалку. Провод или деталь нельзя держать руками — для этого подойдут плоскогубцы или пассатижи. Для соединения проводов на плате и их удержания до окончательного соединения используется отвертка или скрепка

Для соединения проводов на плате и их удержания до окончательного соединения используется отвертка или скрепка.

Лужение без паяльника

Лужение – это предварительное нанесение тонкого слоя припоя на поверхность соединяемых участков деталей. Оно производится для улучшения электрического контакта и повышения качества пайки.

Лужение можно выполнить без паяльника. Для этого надо подготовить небольшое металлическое корытце. По размерам лучше всего подойдет металлическая крышка банки, например, из-под растворимого кофе. В крышку помещаются небольшие кусочки оловянно-свинцового припоя ПОС60 (еще лучше – чистое олово) и канифоли.


Пайка с помощью фольги.

Если нужно спаять провода, то с их концов вначале снимается изоляция на расстоянии примерно 20-30 мм. Емкость с припоем и канифолью разогревается до расплавления припоя. В качестве нагревателя можно использовать электрическую плитку, свечу, костер или любой источник открытого пламени. Оголенный конец провода погружается в расплавленную канифоль так, чтобы флюс покрыл всю поверхность. Затем обработанный участок провода помещается в расплав припоя на 2-3 с. После извлечения провода из расплава быстрым движением руки, с помощью тряпки, удаляется лишний припой. На поверхности провода должен остаться тонкий равномерный слой олова.

Если надо залудить участок плоской детали, то на ее поверхность насыпается мелко наструганный припой и небольшой кусочек канифоли. Пламя для разогрева подносится снизу детали, под участком пайки. После расплавления припой растирается по поверхности стальным стержнем. Лишняя масса удаляется тряпкой. При лужении стальной детали канифоль не используется. Участок пайки тщательно обрабатывается паяльной кислотой. Сам процесс лужения аналогичен.

Импульсный мини-паяльник

Импульсный мини-паяльник обычно изготавливают из трансформатора. Для этого необходимо разобрать его корпус и снять с него «родную» вторичную обмотку. Вместо неё надо установить свою, изготовленную самостоятельно медную обмотку.

На практике зачастую хватает двух-трёх витков медной проволоки миллиметровой толщины. К новой обмотке следует подсоединить жало мини-паяльника, в качестве которого тоже может выступать медный провод.

Этот трансформатор с изменённой обмоткой размещается в заранее приготовленном корпусе, например, в форме строительного пистолета. На месте «курка» стоит установить кнопку для включения инструмента. А на месте «ствола» пистолета устанавливается стойка из материала-диэлектрика. К этой стойке аккуратно прикрепляется уже находящееся здесь жало.

Для наглядности в цепь мини-паяльника можно вставить светодиод, который будет зажигаться при нажиме на кнопку.

Как паять оловом без паяльника в экстренных случаях

Запаять оловом без паяльника можно используя обычную металлическую скрепку или кусок медной проволоки. Также понадобятся пассатижи и какой-то источник тепла. Это может быть зажигалка, либо газовая горелка. В общем, что-то такое, чем можно было бы нагреть скрепку до определенной температуры.

Итак, чтобы паять оловом без паяльника потребуется разогнуть скрепку и зажать её пассатижами. Потом понадобится нагреть скрепку, после чего можно приступать к пайке оловом. Способ, конечно же, экстренный, но он может выручить в определённых ситуациях. Также, в качестве скрепки можно использовать и что-то другое, например, кусочек медной проволоки.

Спаять гирлянду подручными средствами

Часто проблемы возникают с гирляндами, которые применяются для украшения дома или ели. Из-за применения тонких жил они часто перебиваются и требуется провести пайку. Среди особенностей этой работы отметим следующие моменты:

  1. В большинстве случае проблема возникает в блоке управления, так как провода крепятся ненадежно.
  2. Прорыв может возникнуть по всей длине изделия.
  3. Если все источники света подключены параллельно, то выход из строя лишь одного приводит к размыканию всей цепи.

Отошедшие контакты найти довольно просто, а вот обрыв только при применении тестера. Только после нахождения места обрыва можно приступить к пайке. Припаять без паяльника можно следующим образом:

  1. В места обрыва провода следует очистить.
  2. Можно сделать небольшую скрутку, на которую наносится паста. Она будет использоваться для распределения применяемого сплава.
  3. Следующий шаг заключается в расплавке припоя, для чего можно использовать зажигалку или свечу.
  4. После этого место соединения изолируется при помощи трубки, которая также немного прогревается для повышения ее пластичности.

https://youtube.com/watch?v=Qdzl7ZskqXo

Подобная технология может применяться для восстановления состояния наушников. Процедура пайки не занимает много времени.

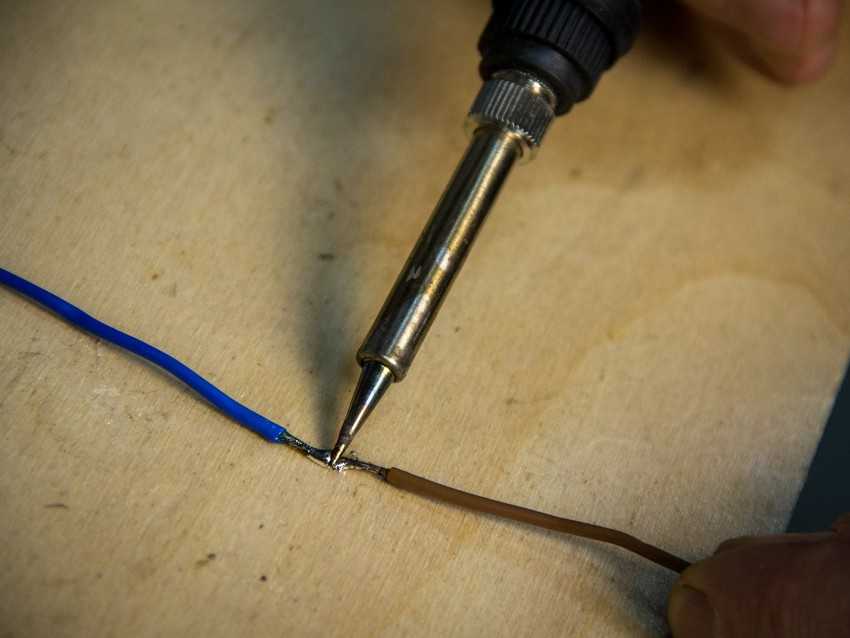

Пайка проводов без использования паяльника

Без применения паяльника можно быстро и легко спаять между собой медные провода. Для этого концы проводов подвергаются процессу лужения, а затем скручиваются друг с другом. Потом место пайки необходимо разогревать до тех пор, пока не начнет плавиться слой нанесенного припоя. В этом случае, в качестве элемента для разогрева следует использовать свечу, спички либо обыкновенную зажигалку. Это обусловлено тем, что в данном случае, для разогрева поверхности необходимо узконаправленное пламя.

Для пайки посуды либо домашней утвари, сделанной из алюминия, рекомендуется применять специальный припой, в состав которого входит свинец и олово. Чтобы соединить между собой провода большого диаметра, на место пайки, перед нагревом необходимо добавить немного измельченного припоя. Это обусловлено тем, что одного лужения, для надежного соединения между собой крупного провода может быть недостаточно. Таким образом, можно соединять между собой медные провода, диаметр которых не превышает отметки в 2 мм.

Чтобы надежно припаять провода к деталям, на которых присутствует плоская поверхность необходимо подвергнуть их процессу лужения. Полудить нужно участок поверхности детали, где будет выполняться пайка и конец провода. Затем провод нужно прижать к плоской поверхности и насыпать на него немного припоя. После этого деталь следует разогреть, пока олово полностью не расплавится.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лофт-студио
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
