Пример 6.2. расчет основания фундамента по несущей способности

Зачем нужен расчет фундамента для дома

Расчет фундамента для дома

Расчет нагрузки на основание – обязательный этап проектирования зданий, выполняемый с целью получения и проверки несущих и размерных характеристик фундамента. Исходными данными для расчета служат суммируемые постоянные и переменные весовые нагрузки на фундамент.

Пропускать этот этап не рекомендуется – делать расчет фундамента для дома «вслепую», без учета нагрузок, приводит к перекосу или разрушению конструкций, проседанию здания или лишним тратам. В меньшей мере, но такие же проблемы могут проявляться при выполнении данного расчета с ошибками.

Виды подушек

В зависимости от того, выполняется ли подушка под плитный фундамент (ФБС), под бетон, выбирают оптимальный материал для слоя и его основные характеристики (толщина, высота, упрочнение и т.д.). До того, как обустраивать подушку, необходимо тщательно изучить грунт на объекте, выполнить все расчеты. Традиционно под фундамент подушка выполняется из песка, щебня, сборного/монолитного бетона.

Песчаная

Задумываясь о том, как сделать подушку под бетонную плиту или ленточный фундамент, чаще всего выбирают песок как наиболее простой в работе и доступный материал.

Когда актуальна песчаная подушка:

  • Здание предполагается строить одноэтажным, из-за чего возможность уменьшить растраты становится вполне оправданной.
  • Дом строят из облегченного материала.
  • Уровень пролегания грунтовых вод находится глубоко (при условии, что почвенные воды залегают близко, обязателен дренаж).

Выполняя расчет подушки фундамента, нужно учитывать, что для данного типа работ годится исключительно песок крупной фракции. Мелкий песок использовать нельзя.

О чем нужно помнить, засыпая подушку:

  • Поверхность подушки нужно делать максимально ровной, проверяя соответствующими инструментами.
  • Слой песка в обязательном порядке тщательно и долго трамбуется.
  • Оптимальная толщина подушки из песка – 20-40 сантиметров.

Из щебня

Щебень используется обычно там, где предполагаются немалые нагрузки на фундамент. Щебень выбирают разных фракций, каменные породы тоже могут быть какими угодно. Но наиболее прочной опорой будет щебень из гранита средней фракции.

Как сделать подушку для фундамента из щебня:

  • Сначала поверхность траншеи, рва просыпают небольшим слоем (5-10 сантиметров) песка, чтобы обеспечит более плотное прилегание к грунту щебня.
  • Песок тщательно выравнивается, хорошо трамбуется.
  • Засыпается щебень нужной фракции слоем, толщина которого составляет до 20 сантиметров.
  • Засыпка щебнем тщательно трамбуется при помощи соответствующего инструмента.

Щебеночная подушка должна быть шире основания на 30 сантиметров минимум, что обеспечит устойчивость и способность выдерживать немалую массу здания.

Бетонная

Бетонная подушка под дом может быть сборной или монолитной. Сборную делают из специальных трапециевидных блоков, произведенных в заводских условиях. Это максимально надежная опора для каменных домов большой массы. Правда, стоимость такого варианта достаточно большая.

Как укладывают подушки бетонные сборные:

  • Сначала тщательно выравнивают почву.
  • Засыпают песок слоем до 50 сантиметров (точная цифра зависит от особенностей строительного участка и почвы).
  • Устанавливаются фундаментные блоки подушки.

Выполненная таким образом железобетонная подушка получается очень прочной, долговечной, способной выдерживать серьезные нагрузки. В Москве приобрести блоки не составит труда, как и в регионах. Производители предлагают изделия разной стоимости, параметров, с доставкой на объект или без.

Как заливают монолитные бетонные подушки под фундамент:

  • Подготовка поверхности почвы – выравнивание, удаление всего, что мешает.
  • Засыпка щебня слоем высотой максимум 10 сантиметров.
  • Трамбовка щебня при помощи виброплиты.
  • Установка деревянной опалубки по всему периметру фундамента. Высота конструкции равна толщине слоя бетона, верхний уровень совпадает с нулевой отметкой основания.
  • Прокладка горизонтального и вертикального каркаса армирования для упрочнения конструкции.
  • Заливка бетоном, трамбовка слоя, выжидание времени высыхания и полного набора прочности.

Бетонные подушки под фундамент делают из бетона С12-С15. Заливать можно не только в опалубку, но и непосредственно в грунт. Высота армированного слоя составляет минимум 40 сантиметров, чтобы выдерживать нагрузки на сжатие и не деформироваться.

Армируют обычно с использованием стальных прутьев, которые соединяют вязальной проволокой и располагают горизонтально, вертикально. Связывая прутья, удается добиться их неподвижности внутри опалубки до и монолитной конструкции после заливки.

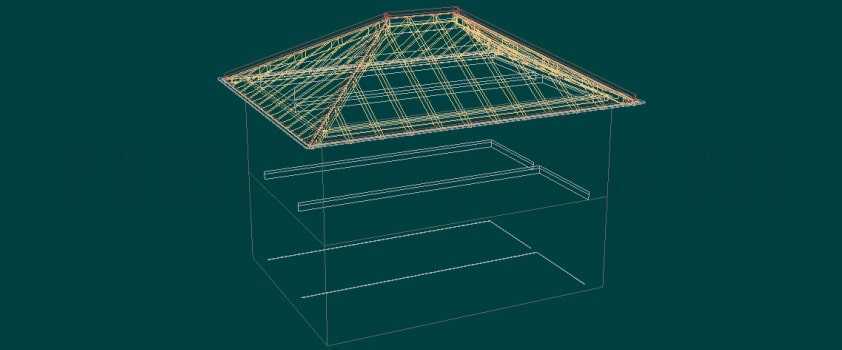

Описание и порядок расчета нагрузки на фундамент

При сборе нагрузок на фундамент (общем и обязательном этапе расчет вне зависимости от типа основания) последовательно определяются и суммируются:

  • Постоянная нагрузка от стен – в простейшем приближении высота стен (включая внутренние) умножается на их длину и толщину. Далее полученная величина умножается на удельный вес основного материала, взятого из таблиц или технического паспорта. Минимальную нагрузку (от 300 кгс/м3) имеют каркасные стены, низкую (≈600 кгс/м3) – газобетон или дерево, высокую (1200) – шлакоблок и пустотелая керамика, максимальную (1800) конструкции из полнотелого кирпича или камня. Размером окон при простых расчетах как правило пренебрегают, вес утеплителя или фасадных систем, наоборот, следует учесть.
  • Нагрузка от пола и перекрытий. В расчет принимаются любые опирающиеся на стены конструкции, включая полы первого этажа, перекрытия между этажами, жилой мансардой или чердаком. Их площадь обычно совпадает с размерами дома, для получения нагрузки объем перекрытий умножается на их удельный вес (100-200 кгс/м3 для деревянных разновидностей с разной плотностью, 200-300 – цокольные утепленные полы из дерева, 500 – стандартные ж/б конструкции).
  • Кровельная нагрузка, определяемая исходя из веса материала и типа конструкции крыши. Эту величину стоит рассчитывать с помощью онлайн-калькуляторов, определить точную площадь проекционных линий и длину опорных участков при сложной конфигурации кровли могут только специалисты. При отсутствии такой возможности площадь кровли просто умножают на удельных вес ее материала (20-30 кгс/м2 у всех кровель из облегченной стали, 40-50 – шифера, 30-50 – рубероида и мягкой кровли, 60-80 – керамической или композитной черепицы).
  • Снеговая нагрузка на крышу дома – усредненная табличная величина, выбираемая с учетом региона проживания и умножаемая на опорную площадь кровли. Последняя получается путем деления всей площади кровли на площадь опорных скатов. Проще всего снеговая нагрузка высчитывается для плоских кровель – вес снежного покрова на горизонтальной плоскости (от 80 до 560 кг/м2) просто умножается на их площадь.
  • Другие временные нагрузки (ветровая, сейсмическая, вес печей, мебели и проживающих людей). При упрощенном варианте эксплуатационная нагрузка на перекрытия в жилых этажах принимается равной 195 кг/м2.

Подробный перечень правил и рекомендаций при расчете нагрузок на основания приведен с СП 20.13330 (замена действующего, но частично устаревшего СНиП 2.01.07-85).

Ветровой нагрузкой при упрощенном общем сборе пренебрегают за исключением расчета домов с высокой парусностью (а именно – при расчете легких каркасников на высоких свайных фундаментах в регионах с сильными ветрами).

Дальнейшие действия зависят от типа фундамента. При необходимости определения минимальной площади основания (актуальной при заложении ленты или расчете сечения опор с ростверком) стоит использовать формулу:

S>(Yн×F)/Yc×R0),

  • Где S – оптимальная площадь основания, м2
  • F – общая нагрузка на основание (к весу дома и дополнительным нагрузкам добавляется вес самого фундамента).
  • Yн – коэффициент надежности, 1,1-1,3
  • Yc- коэффициент условий работы, зависящий от типа грунта, длины и жесткости здания.

Для определения веса фундамента нужно знать удельный вес его материала основы (2500 кг/м3 для любых армированных конструкций из бетона), глубину заложения (выбирается исходя из условий на участке), высоту поднятия над нулевой отметкой (в пределах 10-30 см) и ширину (не менее толщины стен с учетом толщины фасадных систем с утеплителем или без него).

Порядок расчета фундамента

Для того чтобы правильно рассчитать толщину всех элементов фундамента под строительство дома, необходимо действовать поэтапно, и первое с чем необходимо определиться — это песчаная подушка.

Функция песчаной подушки состоит в том, что она оберегает основание от воздействия на него излишней влаги и подземных вод, а также песок, прессуясь, создает крепкий почвенный слой.

  1. По общим строительным нормам, под монолитную плиту фундамента всегда делается песчаная подушка. Чтобы произвести расчет ее высоты, нужно учитывать следующие особенности:
    • Ее высота может колебаться в размерах от 15 до 60 сантиметров, и будет зависеть это от глубины промерзания почвы на данном земельном участке, где происходит строительство дома, типов и глубины расположенных почв, которые тут преобладают, и наличие подземных вод;
    • Песок необходимо хорошо утрамбовать, для этого его необходимо поливать. Это может забрать несколько миллиметров или сантиметров в качестве усадки;
    • Некоторые специалисты также рекомендуют поверх песка насыпать слой щебня мелкой фракции, толщина которого не должна превышать 5-10 сантиметров от общей высоты песчаной подушки. Исходя из этого, можно прийти к такому выводу. В местах, где глубина промерзания грунта высокая (более одного метра), имеются подземные воды, а почвы нестойкие и подвергаются постоянному пучению, то толщина песчаной подушки должна быть до 60 сантиметров. В местах с меньшей глубиной замерзания почвы, отсутствия грунтовых вод, и наличия плотных слоев земли, можно сделать подушку от 20 до 30 сантиметров. Имея данные размеры можно произвести расчет количества необходимого материала.
  2. Следующий этап это расчет количества арматуры, которая понадобится для создания армирования бетона, чтобы основание было жестким и долговечным. Общие правила по определению количества арматуры на квадратуру описаны в данном разделе. Стоит отметить, что такая сетка должна быть выполнена в два слоя. Расстояние между ними составляет не более 50 миллиметров. То есть основание будет состоять из двух секций арматурной сетки.
  3. Далее производим расчет плиты, минимальная толщина плиты должна составлять не менее 150 миллиметров, но размер может быть увеличен если глубина промерзания почвы более 1 метра. По общим правилам бетон должен не только залить слои армирующей сетки, но и выступать за них по 50 миллиметров как вверху, так и внизу. Плюс в общие параметры фундамента добавится песчаная подушка.

Метод и последовательность расчета

Рассчитать данные можно, используя ленточный фундамент калькулятор онлайн, или произвести всё своими руками. Существуют два основных способа: по деформации грунта и по их несущей способности. Для самостоятельного расчета фундамента больше всего подходит второй вариант.

Здесь возникает довольно интересная ситуация. Каждый знает, что основание возводится в самом начале. Однако мало кто знает точную последовательность, как рассчитать ленточный фундамент.

Для начала расчета ленточного фундамента нужна следующая информация:

  • план будущего дома со всеми несущими внутренними перегородками;
  • будет ли подвал и какой глубины;
  • определиться с высотой цокольного этажа и из какого материала он будет сделан;
  • тип и толщина наружного и внутреннего гидроизоляционного и утеплительного материала.

Для удобства расчета все данные лучше свести в таблицу и использовать онлайн калькулятор. После того, как вся предварительная информация будет обработана, можно осуществлять непосредственно расчет фундамента. Облегчить задачу в этом плане может ленточный фундамент калькулятор онлайн.

Для понимания всего процесса, полный пример расчета фундамента можно разбить на последовательные этапы:

  • определение действующих нагрузок;
  • выбор типа основания;
  • доработка и корректировка полученных данных, в зависимости от природных условий.

Пример расчета при строительстве ленточного основания

В процессе расчета фундамента необходимо учесть все факторы, которые будут нагружать его и сам дом. Сам расчет лучше всего производить, используя онлайн калькулятор.

Далее мы разберём пример расчета ленточного фундамента. Он будет возводиться на «подушке» из щебня. Предварительные размеры основания:

  • 12 метров в длину и 6 метров в ширину;
  • внутренних перегородок нет;
  • форма в разрезе – трапеция (ширина в нижней части – 0,5 м, в верхней – 0,4 м.).

Характеристики дома выглядят следующим образом:

  • материал несущих стен – газоблок;
  • толщина стен – 0,4 м;
  • этажность – 2;
  • материал перекрытия – железобетонная плита;
  • покрытие первого этажа наливается прямо по грунту;
  • подвала нет;
  • крыша – скатная, лаги изготовлены из дерева, наружный материал – черепица;
  • почва – глина средней влажности;
  • участок находится на территории в средней полосе России.

Очень часто, чтобы несколько упростить весь процесс, используют калькулятор для расчета ленточного фундамента. Для этого своими силами осуществляют расчет участка основания, на который приходятся самые максимальные нагрузки. В большинстве случаев, им оказывается боковая стена. В указанном примере, на неё будут воздействовать плиты перекрытия и крышные лаги. Исходя из этого, для определения максимального воздействия на 1 метр нижней поверхности основания, определяют сумму следующих параметров:

  • весовые характеристики стен;
  • весовые характеристики крыши;
  • весовые характеристики перекрытий;
  • нагрузка от снега и осадков;
  • материал основания.

После сложения всех этих параметров, мы получим максимальное давление, которое будет оказывать конструкция дома на самую нижнюю точку фундамента.

Вес многих параметров фундамента рассчитывается своими руками, некоторые из них определяются из справочных данных. Рассматривая наш пример, давление снега находится из СНиП, где указаны усреднённые показатели для каждого региона.

Для того, чтобы своими руками рассчитать нагрузку от кровли, которая приходится на 1 метр основания, следует поделить всю площадь крыши на протяжённость фундамента. В конкретном случае, в расчет мы не включаем торцевые части. Это связано с тем, что фундамент устанавливается по периметру здания, а крышные балки опираются исключительно на боковые стены. Поэтому рассматривая указанный пример: общая протяжённость основания 24 метра (12+12). Расчет ленточного фундамента онлайн калькулятор может значительно упростить задачу.

B = 1,3×Р/(L×Rо) ,

где 1,3 — коэффициент запаса несущей способности;

       Р — общий вес дома с фундаментом (пункт III), кг;

       L — длина ленты (переведена в сантиметры), см;

     Rо — сопротивление несущего грунта, кг/см². Значение его ориентировочно принимаем по таблице ниже:

   V) Если полученное значение ширины ленты оказалось меньше выбранных в начале 20 см, то принимаем итоговую ширину равной именно 20 см. Меньше делать нельзя, т.к. не будет обеспечена прочность фундамента на сжатие.

   Если же мы получили ширину превосходящую изначально выбранные 20 см более, чем на 5 см, то нужно повторить расчёт, начиная с III пункта, подставляя при определении массы фундамента уже новую ширину.

   Такие повторные расчёты выполняются до тех пор, пока прирост ширины ленты не окажется менее 5 см. Для тех, кто немного запутался, приведём небольшой пример.

Пример упрощённого расчёта ленточного фундамента.

   I) Исходя из глубины промерзания принимаем глубину заложения ленты раной 1,6 метра. Ширину ленты для начала берём равной 20 см.

   II) Рассчитываем вес дома:

 1. Суммарная площадь стен дома вместе с фронтонами и с внутренней несущей перегородкой (также сложенной в полтора кирпича) за вычетом оконных и дверных проёмов в нашем случае будет равна 212 м², а масса их 212 × 200 × 3 = 127 200 кг.

  2. Общая площадь цокольного и межэтажного перекрытий 160 м², а масса их с учётом эксплуатационной нагрузки 160 × (350+210) = 89 600 кг.

  3. Крыша в нашем примере имеет площадь около 185 м² . Масса её при кровле из металлочерепицы и снеговой нагрузке для средней полосы России будет равной 185 × (30 + 100) = 24 050 кг.

  4. Суммируем полученные цифры и получаем 240 850 кг.

   III) Вес самого фундамента высотой 1,6 м, общей длиной ленты 44 м и с предварительно принятой шириной 0,2 м будет равен 1,6 × 44 × 0,2 × 2500 = 35 200 кг.

   Общий вес дома составит 276 050 кг.

   IV) Приняв значение Rо для суглинка равным 3,5 кг/см² и переведя общую длину ленты фундамента в сантиметры, рассчитываем искомую ширину:

В = 1,3 × 276 050 / (4400 × 3,5) = 23,3 см

    V)  Мы видим что полученное значение не превышает принятые изначально 20 см более чем на 5 см. Поэтому расчёт на этом можно закончить и принять округлённо минимально возможную ширину подошвы фундамента 24 см.

   Вывод: сделав ширину подошвы фундамента более 24 см, мы можем рассчитывать, что данный грунт выдержит дом по своей несущей способности.

    Теперь в двух словах о том, что было бы если, несущая способность грунта равнялась, например, 2 кг/см². Тогда ширина ленты получилась бы равной 40,8 см. После этого мы возвращаемся к пункту III. Масса ленты становится равной уже 71 800 кг, следовательно общий вес дома 312 650 кг, а уточнённая ширина ленты В = 1,3 × 312 650 / (4400 × 2) = 46,2 см.

   Мы видим, что расхождение с предыдущим значением в 40,8 см вновь составило больше 5 см, поэтому снова возвращаемся к пункту III, считаем массу фундамента, всего дома и ещё более уточнённую ширину ленты фундамента. Она, кстати говоря, в этот раз получится равной уже 47,6 см. Расхождение с предыдущим значением всего 1,4 см, поэтому расчет можно остановить и округлённо принять минимально возможную ширину подошвы фундамента 48 см.

    Обратите внимание, что 48 см это именно ширина подошвы, а не всей ленты. Её можно заузить, вплоть до 20 см (зависит от толщины стены и конструкции перекрытий), а внизу лишь делается расширение (см

рисунки ниже). По такому же принципу делают сильнонагруженные сборные фундаменты из блоков ФБС. Сначала кладут широкие фундаментные подушки, а уже на них более узкие фундаментные блоки.

    В начале статьи упоминалось, что на заглубленном ленточном фундаменте можно построить практически любой малоэтажный дом, но не всегда это целесообразно. Давайте посмотрим — почему? Возьмём для примера небольшой деревянный дом для которого рассчитывался фундамент в статье «Столбчатый фундамент — расчёт и строительство своими руками» и попробуем посчитать для него ленту. Получится, что её минимально допустимая ширина составит всего лишь 7,1 см.  А делать придётся минимум 20 см. Перерасход только одного бетона составит почти 200%, не говоря уже о всех сопутствующих материалах и работах. Очевидно, что столбчатый фундамент в данном случае будет более правильным выбором.

      Таким образом, с расчётом мы более или менее разобрались, теперь непосредственно о самой технологии.

Определение глубины заложения фундамента

Объем ленточного фундамента можно вычислить намного легче других, для этого нам нужно знать суммарную длину, высоту и ширину. Площадь опоры, влияет на ширину вычисленную в начале, но средняя ширина такого типа фундамента составляет около 40 сантиметров. Высоту так же возьмем из предыдущих расчетов, берем значение в 1,5 метра. Общую длина ленты вычисляем также как и периметр.

Для здания, имеющего размер 5 на 8 метра и имеющего одну стену длинной 5 метров, периметр равен 5 (8 5)*2=45 метра.

При ширине ленты 50 сантиметров количество бетона будет равно 0,5*45*1,5=33,75 м 3 .

Поскольку длина фундамента нам уже известна (сумма длин несущих стен) –  необходимо вычислить еще два параметра:

  1. Высоту (составляется из суммы показателей глубины заложения и высоты цоколя);
  2. Ширину.

Принимаем условия, что при нашем климате почва на участке застройки промерзает на глубину порядка 1,4 м, а проектная высота цоколя равна 20-ти см. Согласно приведенным рекомендациям, фундамент заглубляется ниже уровня промерзания на 15 см.

Вычисляем общую высоту фундаментной ленты: 1,4 м 0,2 м 0,15 м = 1,75 м.

Далее рассчитываем ширину. Ширина зависит от материала для фундамента и расстояния между параллельными стенами здания. В таблице приводятся рекомендованные цифры.

Глубина заложения зависит от глубины промерзания и типа грунта. В таблице приведены справочные величины глубины промерзания грунта в различных регионах.

Таблица 1 – Справочные данные о глубине промерзания грунта

Справочная таблица для определения глубины заложения фундамента по регионам

Таблица 2 – Зависимость глубины заложения фундамента от типа грунта

Зависимость глубины заложения фундамента от типа грунта

Глубина заложения фундамента необходима для последующего расчета нагрузки на почву и определения его размеров.

Таблица с указаниями выбора основания в зависимости от типа грунта

От показателей несущей способности грунта будет зависеть на какую глубину нужно погружать сваи и выкапывать траншею для опалубки и заливки ленты, учитывается расчетная глубина основания. Анализ структуры грунта можно сделать тремя способами:

  1. Выкопать в разных местах размеченной территории под будущее здание или баню вертикальные углубления, и проанализировать структуру грунта.
  2. Взять на анализ керн грунта на различной глубине способом глубокого бурения;
  3. Обратиться в геологическую службу, а она предоставит приблизительную карту грунтов на данной территории с указанием уровня залегания грунтовых вод.

Большинство срезов покажет, что грунт на различной глубине не однороден. Сначала идет слой рыхлой плодородной почвы, которую необходимо полностью снять. Затем возможен суглинок или песок, на таком грунте строить фундамент лучше сразу на сваях. Возможен вариант каменистой почвы (содержащих в профиле значительное количество каменистых отдельностей более 5% от массы), которая идеальна для мелкозаглубленного ленточного фундамента.

Любой песчаный или глинистый сухой грунт, независимо от структуры, имеет несущую способность от 2 кг/см 2. Это исходная величина для первичного расчета будущей конструкции фундамента, а также глубины его залегания. Большинство бань и небольших деревенских дач строятся из древесины или кирпича. Грунт массу легкого здания хорошо выдерживает, и будет достаточно рассчитать необходимое количество строительных материалов. Но можно себя и подстраховать, увеличив ширину подошвы.

Геологическая разведка даст ответ на ключевой вопрос, на каком уровне находится граница промерзания почвы. Ниже этого уровня грунт уже максимально уплотнен, поэтому он способен выдерживать огромные нагрузки. Оптимальное решение – это начать строить подошву фундамента уже ниже границы промерзания. Грунт, расположенный выше уровня промерзания, насыщен влагой, поэтому в зимний период увеличивается в размерах. В результате, возникает деформация строительных конструкций и любое здание, даже баня, со временем просто разрушится.

Назначение глубины заложения фундамента

Определение глубины заложения фундамента по геологическим условиям

При определении глубины заложения фундамента, стремятся, чтобы подошва фундамента передавала нагрузку на относительно прочные грунты, расположенные выше уровня грунтовых вод (не рекомендуется опирать фундаменты на рыхлые пески, текучие и текучепластичные глинистые грунты, грунты с большим количеством органических веществ, неуплотненные насыпные грунты и др.).

Определение глубины заложения фундамента по климатическим условиям

Глубина промерзания грунтов учитывается при назначении глубины заложения фундаментов в случае если при сезонном промерзании грунта происходит его пучение. Возможность морозного пучения грунта определяется по таб.2 СНиП 2.02.02-83*. В случае если возможно пучение грунтов, глубина заложения фундаментов принимается не менее расчетной глубины промерзания.

Расчетная глубина промерзания грунта определяется по формуле:

d=kndfn

где:

kn — коэффициент, учитывающий влияние теплового режима сооружения, принимается по таб.1 СНиП 2.02.01-83 Основания и фундаменты;

dfn — нормативная глубина сезонного промерзания грунта, принимается по климатической карте «Районирование территории РФ по массе снегового покрова».

Окончательно назначаем глубину заложения фундамента d, м.

Глубину заложения фундамента d принимаем равной максимальному значению из величин, определенных из условий геологии строительной площадки, климатических и конструктивных условий (окончательная глубина заложения фундамента принимается кратной 100 мм).

Исходные данные для расчета нагрузки на фундамент

В качестве источника нагрузки на грунт возьмем двухэтажный дом 6 × 8 метров с внутренней силовой стеной.

Конструктивные элементы дома Площадь элементов
Площадь кровли 70 м²
Площадь чердачного перекрытия 50 м²
Общая площадь перекрытия первого и второго этажа 100 м²
Площадь внешних стен 160 м²
Площадь внутренних силовых стен 50 м²
Общий периметр фундамента 34 м

В зависимости от конкретной планировки дома, конструкции фундамента и крыши, площади элементов будут различаться. Каждый проект дома необходимо тщательно анализировать и просчитывать элементы. Представленные расчеты носят рекомендательный характер и служат для раскрытия методики анализа.

Расчет площади подошвы

Важное место в проектировании основания для будущей постройки занимает расчет площади подошвы. Данный этап работы проводится по формуле, представленной на рисунке ниже

Полученное в результате вычислений значение – примерная общая площадь подошвы фундамента, необходимая для того, чтобы буквально под нагрузкой не продавить грунт. Если речь идет о строительстве самого дорогостоящего – плитного фундамента (в статье про расчет арматуры вы оцените, насколько «экономично» данное решение), то можно и вовсе избежать этих расчетов, ведь достаточно залить плиту под всей площадью дома, а такой подошвы с избытком хватит для предупреждения всех сюрпризов, которые преподносит грунт.

Каждый тип грунта, в зависимости от глубины заложения, плотности и пористости, обладает своими показателями сопротивления нагрузкам. Само собой разумеется, что пласты почвы на большой глубине в результате естественной прессовки отличаются большими значениями сопротивления. Так, если вы планируете строить фундамент на глубину меньше 1,5 м, то расчетное сопротивление грунта примет несколько иное значение. В этом случае оно будет рассчитываться по формуле: R=0,005R0(100+h/3), где R0 – табличное значение расчетного сопротивления, h – глубина фундамента относительно нулевой отметки, см. В свою очередь, многое зависит от грунтовых вод, ведь повышенная влажность грунта уменьшает его сопротивление нагрузке.

Естественно, что при самостоятельном расчете придется повозиться над вычислением нагрузки от возводимой конструкции, которая будет оказываться на пласты грунта под подошвой фундамента. Сюда включается:

  • суммарная нагрузка от сооружения, в том числе и примерная – от фундамента (используются данные таблицы, представленной на рисунке ниже);
  • нагрузка от объектов, которые будут размещены в постройке (камины, мебель, люди);
  • вес сезонных нагрузок от снежного покрова. Для средней полосы принимается равным 100 кг на кв. м кровли, для южной – 50 кг, для северной – 190 кг.

Полученное в результате вычислений значение площади подошвы фундамента используется при составлении проекта фундамента: выборе ширины ленты (для ленточного монолитного основания) или площади опоры (для столбчатого, свайного типов фундаментов). Рассмотрим конкретный пример расчета для каменного дома 6×8 м. О том, как подбирается арматура для фундамента, пойдет речь уже в отдельной статье.

Пример расчета фундамента

Предположим, что мы строим двухэтажный каменный дом 6 × 8 м, проект которого предусматривает в том числе одну внутреннюю несущую стену. Масса дома с учетом всех нагрузок получилась равной 160 000 кг. Грунт – влажная глина (расчетное сопротивление – 6 кг/см²). Коэффициент условий – 1. Коэффициент надежности – 1,2. Подставляем все значения в формулу расчета площади подошвы:

S = 1,2 × 160000 / (1 × 6) = 32 000 см² = 3,2 м²

Для ленточного фундамента: при общей длине ленты примерно (6+8) × 2 + 6 (внутренняя стена) = 34 м минимальная ширина ленты составит 3,2 / 34 = 0,1 м. Это минимальное значение!

Если рассматривать фундамент для легкого деревянного дома при условии, что минимальная площадь подошвы получилась равной 1 м², то для возведения свайного фундамента (площадь основания каждой сваи принимается равным 0,07 м², при условии, что нижняя часть сваи в диаметре – 0,3 м) потребуется:

1 / 0,07 = 15 свай

Расчет массы будущего здания

Приводим конкретный пример для наглядности. Нам требуется вычислить вес стены, высота которой 2,8 м и длина 4 м. Материалы, из которых состоит стена:

  1. Профилированный брус сосны 150х150 мм.
  2. Вагонка из древесины липы толщиной 14 мм для обшивки.
  3. Сосновый брусок 50х20 мм (обрешетка).

Удельный вес бруса сосны может варьироваться, поэтому принимаем 570 кг/м3; удельный вес вагонки составляет 530 кг/м3 и бруска, соответственно, 510 кг/м3.

2,8 м х 4 м = 11,2 м2.

11,2 м2 х 0,15 м (выраженная в метрах толщина) = 1,68 м3 – объем бруса для стены.

Умножаем полученный объем бруса на его удельный вес: 1,68 м3 х 570 кг/м3 = 957,6 кг – вес стены.

11,2 м2 х 0,014 м = 0,16 м3.

0,16 м3 х 530 кг/м3 = 84,6 кг.

20 м.п. х 0,05 м х 0,02 м = 0,02 м3.

957,6 кг (брус) 84,6 кг (вагонка) 10,2 кг (обрешетка) = 1052,4 кг – масса стены.

Полагаем, что теперь принцип ясен. Однако, чтобы посчитать так каждую стену, потребуется немало времени. Поэтому дальше можно упростить: определить вес одного квадратного метра стены, потом вычислить общую площадь стен с тем же набором материалов и по этим данным рассчитать их общую массу.

В результате расчетов мы получили вес стены с площадью в 11,2 м2, равный 1052,4 кг. Следовательно, вес 1 м2 будет: 1052,4 кг / 11,2 м2 = 93,96 кг/м3. Предположим, площадь всех стен из бруса 150х150 мм, обшитых липовой вагонкой, составляет 42 м2. Тогда их общий вес: 42 м2 х 93,96 кг/м3 = 3946,32 кг.

Аналогичным способом вычислите массу всех вышеперечисленных конструкционных элементов. В случаях, когда элемент имеет сложную конфигурацию, для удобства расчетов ее можно разложить на простые геометрические составляющие. Остальные расчеты не должны вызвать больших сложностей.

Нагрузка стен определяется как объем стен, умноженный на удельный вес из таблицы 5, полученный результат делят на длину всех сторон фундамента, умноженную на его толщину.

Таблица — Удельный вес стен

  1. Площадь стен равна высоте здания, умноженной на периметр дома: 3·(10·2 8·2)=108 м2.
  2. Объем стен – это площадь, умноженная на толщину, он равен 108·0,4=43,2 м3.
  3. Находим вес стен, умножив объем на удельный вес материала из таблицы 5:   43,2·1800=77760 кг.
  4. Площадь всех сторон фундамента равна периметру, умноженному на толщину: (10·2 8·2)·0,4=14,4 м2.
  5. Удельная нагрузка стен на фундамент равна 77760/14,4=5400 кг.

Таблица расчета нагрузки материала строения на фундамент

На ленточный фундамент действует нагрузка от горизонтального и вертикального воздействия грунта, а также самого здания. Поэтому, масса будущего здания играет важную роль при выборе типа и габаритных размеров фундамента. Глубина залегания уже есть, она составит зону ниже точки промерзания почвы. Расчет массы дома, даже обычной бани, будет проводиться по следующим параметрам:

  1. Масса несущих стен и перекрытий. Условно, можно принять за пример обычную деревянную баню с размерами стен 10х10 метров и высотой 4 метра. Суммарно, на возведение стен и перекрытий пойдет 400 м3 древесины при массе за кубометр 100 кг. Таким образом, масса несущих стен и перекрытий составит 40 тонн.
  2. Масса крыши и возможного снегового наста. Его нужно рассчитывать в каждом случае индивидуально, тут действует принцип теоремы Пифагора с учетом массы кровельных материалов. За массу снега, которая может одновременно быть на двухскатной крыше с небольшим углом наклона, часто принимают для бани 1 тонну.
  3. Масса будущего фундамента. Рассчитывается также легко, ведь есть габаритные размеры фундамента и его глубина залегания, а массу необходимого для его возведения бетона посчитать не придется и рассчитывать. Такие данные дает сам производитель строительных материалов.

После расчета и суммирования всех полученных показателей становится ясно, что баню с габаритными размерами 10х10 метров вполне способен выдержать ленточный мелкозаглубленный фундамент. Его можно устанавливать и выше уровня промерзания почвы, только при условии, если он будет залит на песчано-гравийной подушке, и будет предусмотрена гидроизоляция.

Определение глубины заложения фундамента

Глубина заложения зависит от глубины промерзания и типа грунта. В таблице приведены справочные величины глубины промерзания грунта в различных регионах.

Таблица 1 – Справочные данные о глубине промерзания грунта

Справочная таблица для определения глубины заложения фундамента по регионам

Глубина заложения фундамента в общем случае должна быть больше глубины промерзания, но есть исключения, обусловленные типом грунта, они указаны в таблице 2.

Таблица 2 – Зависимость глубины заложения фундамента от типа грунта

Зависимость глубины заложения фундамента от типа грунта

Глубина заложения фундамента необходима для последующего расчета нагрузки на почву и определения его размеров.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лофт-студио
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
