Пошаговая инструкция по монтажу мелкозаглубленного ленточного фундамента своими руками

Особенности МЗЛФ

Для стандартного заглубленного фундамента необходимо вырыть котлован, глубина которого будет ниже уровня промерзания почвы. Если вы проживаете в регионе, отличающемся суровыми зимами, то глубина такой траншеи может достигать 1,5 м, поэтому при строительстве придется использовать тяжелую строительную технику.

Если же рассматривать устройство мелкозаглубленного ленточного фундамента, то оно представляет собой основу, уложенную по периметру всех несущих стен дома. При этом его глубина редко превышает 50 см.

Среди прочих преимуществ конструкций этого типа, стоит выделить:

  • Возможность возведения ленточного фундамента для дома из газобетона, пенобетона и других легких материалов, без использования экскаватора и миксера.
  • Меньший объем строительного материала и сниженные трудозатраты.
  • Высокую прочность конструкций.
  • Большой выбор материалов и методов его укладки. Например, вы можете обустроить ленточный монолитный фундамент, залив основание бетоном или изготовить более сложную конструкцию из кирпича.

Также, благодаря МЗЛФ вы сможете беспрепятственно утеплить полуподвальные помещения.

Из недостатков такого легкого основания стоит отметить тот факт, что мелкозаглубленный ленточный фундамент на пучинистых грунтах будет обладать недостаточной прочностью. Дело в том, что в период смены времени года, такая почва опускается и поднимается, что может, в свою очередь, привести в деформации мелкозаглубленной ленты. Однако, эта проблема решается при помощи дренажного слоя и песчаной отсыпки, которые значительно снизят нагрузки от грунта.

Важно! МЗЛФ нельзя укладывать на промерзший грунт или оставлять его ненагруженным в зимний период. Заливка основания должна проводиться в сжатые сроки, до наступления заморозков

Подробнее о МЗЛФ смотрите на видео:

Для того, чтобы изготовить мелкозаглубленный ленточный фундамент своими руками, необходимо в первую очередь оценить тип грунта, преобладающего на вашем участке.

Классификация оснований

В зависимости от конструктивных особенностей и материала, применяемого при строительстве основания ленточного типа, оно может быть:

цельным, представляющим монолитный бетонный контур, повторяющий форму здания. Заливка производится в условиях строительной площадки путем заполнения бетонным раствором опалубки с расположенным в ней арматурным каркасом;

В зависимости от величины нагрузки различают мелкозаглубленный и заглубленный ленточный фундамент

  • составным или комбинированным, собранным из произведенных в производственных условиях армированных бетонных блоков и подушек. Покупные изделия с помощью грузоподъемных приспособлений монтируются на объекте. Отдельные элементы скрепляются в общий контур с помощью толстой проволоки, фиксируются раствором бетона. Отдав предпочтение данному виду, вы сможете добиться существенной экономии времени;
  • кирпичным, выполненным в виде расположенной ниже нулевой отметки кирпичной кладки, зафиксированной прочным цементно-песчаным раствором. Сооружение отличается повышенной трудоемкостью. Кирпичный фундамент имеет меньшую прочность и, соответственно, ресурс эксплуатации;
  • бутовый фундамент, называемый бутобетонным, отличается повышенной прочностью, является самым устойчивым к воздействию влаги. Положительно зарекомендовал себя на почвах с близко расположенными к поверхности водоносными слоями.

В зависимости от воспринимаемых основанием усилий, оно может располагаться на различной глубине от поверхности почвы и быть:

  • Мелкозаглубленным в почву, повторяющим периметр строения. Представляет расположенную в горизонтальной плоскости прочную железобетонную конструкцию, которая обеспечивает устойчивость строений, расположенных на пучинистых почвах и слабопучинистых грунтах. При умеренных затратах, составляющих до 20% от суммы общих затрат на строительство, основание обладает необходимым запасом прочности, применяется в качестве основы легких построек, устраивается на глубине 0,5-0,7 м.
  • Заглубленным в грунт, что характерно для массивных построек, отличающихся тяжёлыми капитальными стенами и железобетонными перекрытиями. Он обеспечивает устойчивость строений, расположенных на пучинистых почвах и имеющих цокольное помещение. Заглубленный фундамент – материалоемкая конструкция, погружённая в почву ниже уровня промерзания на 0,3 м. Внутренние перегородки здания не нуждаются в увеличенной глубине ленточной основы, которая для них составляет 0,6 м.

Расчёт ленточного фундамента малого заглубления

Грамотный расчет параметров бетонного базиса является гарантией надежности всей конструкции. При математических вычислениях учитывают нагрузку, которую оказывает само здание, а также сопротивление грунтовых масс. Помимо этого при расчетах учитывают перепады высот на участке размещения здания, уровень грунтовых вод.

При частном строительстве расчеты для мелкозаглубленного ленточного фундамента проводят, пользуясь стандартными таблицами, в которых ширина подошвы, толщина подушки, варианты конструкции и армирования определяются, исходя из типа грунта.

Весовую нагрузку вполне реально рассчитать самостоятельно. Для этого пользуются строительными онлайн-калькуляторами или готовыми формулами. Этот показатель получают путем сложения постоянной и переменной величин. К последней относится ветровая и снеговая нагрузка, масса используемого оборудования и мебели. При вычислении постоянной составляющей учитывают высоту строения, материалы, конструктивные особенности.

С расчетом сопротивления грунта все гораздо сложнее. Точно определить этот показатель могут лишь специалисты профильных организаций, занимающихся геолого-геодезическими изысканиями и проектированием.

Как правильно заливается каркас?

После обустройства опалубки и армирующего каркаса можно приступать непосредственно к заливке бетонной смеси. Материал следует заливать по направлению от угловых зон к центральным точкам опалубки.

Подачу бетона следует осуществлять с помощью спецтехники – автомобильной бетономешалки. При ручном приготовлении материала потребуется много времени и трудовых ресурсов.

В процессе заливки цементно-песчаной смеси также рекомендуется использовать глубинные вибраторы. Применение такого оборудования позволит удалить воздушные пузыри из состава, тем самым повысить его прочность и снизить риск преждевременного разрушения.

Что нужно для самостоятельной работы?

Поэтому замешивать материал в обычных ведрах или металлических корытах нецелесообразно, в этом случае создание фундамента затянется на несколько дней.

Целесообразно использовать бетономешалку подходящего размера, по возможности следует арендовать соответствующую спецтехнику (бетононасос).

Как выровнять фундаментное основание?

Поверхность ленточного основания после заливки должна быть идеально ровной, в противном случае возникнут трудности при дальнейшем возведении стен и появятся нежелательные перекосы. Боковые части фундамента, выступающие над землей, при правильном создании опалубки выравнивать не нужно.

В процессе выравнивания бетонной ленты необходимо с помощью водяного или лазерного уровня определить высшие и низшие точки ее поверхности. Затем по ее периметру выставляется горизонтальная опалубка (дощатая или металлическая).

Ее необходимо надежно закрепить в неподвижном положении, чтобы каркас не смещался при последующем выполнении работ.

На внутренних сторонах опалубки нужно сделать разметку и нанести горизонтальные линии, отмеренные с помощью лазерного или жидкостного уровня. Далее по размеченным линиям выполняется заполнение опалубки свежим бетоном.

Сколько времени необходимо для полного затвердевания?

Длительность процесса зависит от марки материала и процентного содержания воды в нем, которое может значительно отличаться для бетонных смесей разных классов прочности.

Также на время затвердевания влияет температура окружающей среды и влажность воздуха. При +30 °C набор прочности происходит почти в 2 раза быстрее, чем при +5 °C.

В среднем бетонная смесь затвердевает через 20-30 суток. Процесс может быть ускорен путем применения различных технологий подогрева бетона.

К металлической арматуре прикладывают определенное напряжение, при прохождении тока металл выделяет тепло и ускоряет затвердевание бетонной смеси.

Характеристики – конструктивный принцип действия

Мелкозаглубленный ленточный фундамент или просто МЗЛФ по способу укладки похож на своего собрата, однако имеет важные отличия:

  • глубина закладки фундамента до 700 мм;
  • располагается над зоной промерзания почвы;
  • предназначен для обустройства на вспученных (пучинистых) грунтах.

Главная особенность мелкозаглубленного ленточного фундамента заключается в том, что он дает возможность нивелировать морозное пучение грунта. Это связано с тем, что несмотря на общую жесткость конструкции МЗЛФ, вместе с весом всего строения, движется вверх-вниз в зависимости от времени года. Поскольку фундамент углублен не сильно, а смещается равномерно, то, следовательно, он не разрушается от таких колебаний.

Схема устройства мелкозаглубленного ленточного фундамента

Мелкозаглубленный ленточный фундамент — схема

  1. Песчано-гравийная подушка
  2. Лента фундамента
  3. Слой гидроизоляции
  4. Вертикальная (или обмазочная) гидроизоляция
  5. Арматура (диаметр 12)
  6. Арматура (диаметр 8)
  7. Цоколь
  8. Стена

Разновидности ленточного фундамента

Основные характеристики и область применения ленточного фундамента различаются в зависимости от степени его заглубления, технологии возведения и используемых материалов.

Мелкозаглубленный

Для легких конструкций жилых домов используют мелкозаглубленный ленточный фундамент (глубина до 70 см.). Более массивные постройки из камня или кирпича, а также намерение устроить полноценное подвальное помещение, не позволят вам сэкономить и потребуют устройства заглубленного фундамента (глубина вычисляется по формуле: глубина промерзания грунта+30 см.).

Заглубленный

Заглубленный фундамент, конечно, является более прочным и менее подвергается деформации из-за пучения грунта. Однако требует большого количества материалов и трудоемких работ по возведению.

Устройство ленточного фундамента любого типа лучше всего проводить в теплое время года, так как есть потребность в рытье котловины, а с промерзшим грунтом работать довольно проблематично.

Разновидности ФМЗ

Ленточный

Является наиболее популярным в дачном строительстве, а также у индивидуальных застройщиков ведущих строительные работы собственными силами. Используется он как для строительства деревянных, так и более тяжелых каменных сооружений. Такая мелкозаглубленная конструкция — это равномерно нагруженная стенами сооружения непрерывная полоса бетона. Возможно несколько вариантов ее строительства:

  • железобетонная блочная с верхним армирующим поясом;
  • ж/б блочная с нижним и верхним армирующими поясами;
  • монолитная с двумя арматурными поясами;
  • сборно-монолитная с выпусками арматуры.

Столбчатые ФМЗ

Может быть применена как при строительстве деревянных, брусовых, кирпичных, так и каменных зданий. Состоит она из столбов, которые устанавливаются под каждым углом дома, а также в местах соединения внутренних и наружных стен. «Шаг» между столбами не должен превышать 2 метров.

Для возведения мелкозаглубленного столбчатого основания делают котлован, глубина которого должна быть около 1 метра, после чего в него укладываются кольца из железобетона, уплотняемые впоследствии песком и закрываются бетонными плитами. Ростверк монтируют на эти плиты.

Плитный ФМЗ

Выстраивается как плита из железобетона, толщиной от 20 до 30 см, на которой и возводится здание. Этот вид схож с ленточным. Главное различие состоит в жестком армировании всей плоскости плиты, амортизирующей любые нагрузки связанные с движением грунтов.

Монолитный фундамент

Наиболее надежный, который может быть использован на любых типах почв, кроме участков, имеющих уклоны. Все участки соединены в одну жесткую раму, равномерно передающую все нагрузки на площадь подошвы, что значительно снижает их негативное воздействие.

Недостатком является большие затраты материальных и трудовых ресурсов, а также довольно трудоемкий подготовительный процесс.

Чем отличается мелкозаглубленный фундамент?

Для выполнения фундамента заглубленной конструкции необходим котлован глубиной ниже уровня промерзания грунта. В районах с суровой зимой эта глубина превышает полтора метра, поэтому без тяжелой техники на участке не обойтись. Мелкозаглубленный ленточный фундамент представляет собой основание, выполненное по периметру всех несущих стен, при этом глубина конструкции обычно не превышает полметра.

Конструкция ленточного фундамента

К достоинствам мелкозаглубленного фундамента можно отнести:

  • Простоту выполнения и невысокую стоимость работ;
  • Возможность возведения фундамента без применения строительной техники;
  • Прочность, достаточную для постройки небольших домов, бань или каркасных строений;
  • Возможность утепления полуподвального помещения;
  • Широкий выбор материалов и технологий для его устройства: он может быть монолитным, выполненным с помощью заливки бетоном, а также сложенным из бетонных блоков или кирпича.

Из недостатков следует отметить его недостаточную прочность для зданий, построенных на пучинистых грунтах. Эта проблема может быть решена устройством песчаной отсыпки и дренажа, что позволит снизить нагрузки со стороны грунта.

Мелкозаглубленный фундамент нельзя выполнять на промерзшем грунте, а также оставлять ненагруженным на зиму, поэтому сроки работ по заливке фундамента и строительству стен довольно сжаты и составляют в средней полосе 4-5 месяцев.

Постройка ленточного мелкозаглубленного фундамента

Чтобы возвести незаглубленный ленточный фундамент своими руками, необходимо выполнить следующие этапы работы:

Подготовка траншеи

Перед тем, как сделать мелкозаглубленный ленточный фундамент, снимите с, выделенной под постройку, территории верхнюю часть почвы и произведите разметку фундамента. Для этого возьмите деревянные колья и капроновую нить и отмерьте углы. После этого, сверьте расстояние между стенами со своим проектом и выройте траншею, высотой порядка 70 см и шириной 30 см.

Следите, чтобы стены траншеи оставались вертикальными, а дно – ровным. На следующем этапе необходимо застелить траншею геотекстилем, который предотвратить смешивание песчаной подушки и грунта.

После этого, на дно траншеи засыпается крупнозернистый песок (мелкий использовать не стоит) или смесь из песка и щебня, высотой 10-15 см. Засыпка должна производиться послойно, с увлажнением и утрамбовкой каждого последующего слоя. Конечная высота песчаной подушки зависит от типа грунта. Наверх подготовленного гидроизоляционного слоя рекомендуется уложить утеплитель (например, рубероид), таким образом, вы произведете утепление мелкозаглубленного ленточного фундамента.

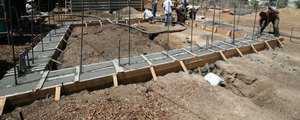

Опалубка

Поверх утеплительного слоя устанавливается опалубка, изготовленная из обрезной доски, ламинированной фанеры или ОСП. Лучше всего делать съемную опалубку, скрепляя ее стенки стяжками с шагом от 0,5 до 1 м.

На обратной стороне опалубки сделайте разметку уровня заливки бетонного раствора.

Армирование

Уложите в опалубку стержни арматуры, предварительно разрезав прутки в соответствии с размерами стен как в поперечном, так и в продольном сечении. В углах и на стыках стен перпендикулярные стержни арматуры необходимо перевязать, чтобы повысить прочность и долговечность армокаркаса.

Сваривать прутья не рекомендуется, так как в местах соединения будет образовываться коррозия.

Полезно! Если высота фундамента превышает 30 см, то вам потребуется несколько слоев арматуры.

Подробнее об армировании МЗЛФ смотрите на видео:

Заливка

Для заливки фундамента можно приобрести готовую цементно-песчаную смесь или изготовить ее самостоятельно:

Марка бетона Доля песка Доля щебня Доля цемента Уровень прочности
М 300 1,9 3,7 1 В 22,5
М 250 2,1 3,9 1 В 20
М 200 2,8 4,8 1 В 15
М 150 3,5 5,7 1 В 12,5

После заливки первого слоя, в бетонной поверхности необходимо пробить отверстия с помощью прутка. Это нужно для того, чтобы из раствора вышел весь воздух.

Каждый следующий слой цементно-песчаной смеси нужно заливать до того, как схватится предыдущий, поэтому для работы лучше нанять бригаду.

Заключительный слой бетона нужно выровнять по разметке, нанесенной на опалубку. После этого рекомендуется выполнить железнение бетона, для того чтобы повысить прочность фундамента и избежать растрескивания поверхности. Для этого просыпьте еще не схватившийся бетон сухим цементом (удобнее всего для этого использовать обычное сито).

Заключительная обработка

Через 3-5 дней, когда основание схватится, снимите опалубку и произведите вертикальную гидроизоляцию фундамента. Выполнить ее можно несколькими способами:

  1. Обмазать поверхность битумной мастикой в 2-3 слоя.
  2. Оклеить фундамент рулонным материалом на основе полимера или стекловолокна.
  3. Пропитать поверхность пенетрирующейся смесью.

Окончательно фундамент наберет прочность через 28 дней, после чего можно будет  продолжить строительство дома.

Мелкозаглубленный ленточный фундамент: глубина заложения

В основном это зависит от месторасположения объекта. Расстояние заглубления ленты выбирается в зависимости от того, в какой климатической зоне производится строительство. Даже при учете того, что уровень промерзания земли расположен гораздо ниже, чем МЗЛФ, влияние данного фактора все-равно очень сильно сказывается на прочности здания. Поэтому просто игнорировать эти особенности не получится. В большинстве случаев копать приходится на расстояние от полуметра до полутора метров. В зависимости от того, насколько высоко проходит граница замерзания грунта, выбирается более высокий или низкий уровень.

Свойства фундамента

Это тот же ленточный фундамент, только располагается на меньшей глубине. Его можно назвать промежуточным вариантом, между заглубленным и незаглубленным фундаментом. Мелкозаглубленный фундамент представляет собой монолитную железобетонную ленту, проходящую под всеми стенами будущего здания. Зимой при пучении почвы происходит равномерное поднятие фундамента вместе с домом, а после оттаивания грунта — такое же равномерное опускание. Такая конструкция прослужит долго, если при ее возведении будет четко соблюдаться технология. В противном случае произойдет растрескивание железобетона, что приведет к отрицательным последствиям для дома.

Мелкозаглубленный ленточный фундамент — расчеты

Существует два вида расчетов, которые необходимо выполнить при проектировании мелкозаглубленного ленточного фундамента: первый — расчет его несущей способности и габаритов, второй — расчет материалов, необходимых для создания фундамента.

Расчет несущей способности — процесс сложный, тут необходимо учитывать очень большое количество факторов: глубину промерзания и сопротивление почвы, деформационные нагрузки, которые грунт будет оказывать на будущее основание, вес строения и множество других.

Важное! расчет несущей способности фундамента мы рекомендуем доверить нашим профессионалам. Услуги по проектированию мелкозаглубленного ленточного основания стоят не дорого (так как данный вид относится к категории простых фундаментов), однако в таком случае вы будете полностью уверены в том, что все сделано правильно, и если проект будет реализован по всем правилам технологии — ваш дом простоит сотню лет

Рис. 1.1: Мелкозаглубленный ленточный фундамент Расчет требуемых материалов от начала и до конца можно выполнить самостоятельно. Для этого вам необходимо знать габариты фундамента, на основании которых и будут выполняться дальнейшие расчеты по таким материалам как:

  • Бетон;
  • Арматура и проволока для вязки;
  • Щебень и песок;

В качестве примера приводим расчет материалов, необходимых для создания мелкозаглубленного ленточного фундамента шириною 40 см и глубиной заложения 60 см, под дом с периметром стен 54 м (длинна — 9 м, ширина — 6 м).

Чтобы произвести расчет материалов нам нужно определить объем фундамента: периметр ленты необходимо умножить на ее ширину и длину

54*0,4*0,6 = 12,96 м3;

Технология строительства ленточного фундамента малого заложения

 Для возведения мелкозаглубленного основания достаточно вырыть траншеи полуметровой глубины и шириной 60-80 сантиметров

Обратите внимание, мы намерено упускаем этап разметки участка, о котором вы можете прочитать в следующей нашей статье. После того как траншеи будет вырыто и зачищены нужно сделать 20-40 сантиметровую плотную песчаную подушку на которую уложится наше основание

Для того чтобы максимально уплотнить песчаную прослойку ее обильно проливают водой и хорошенько трамбуют трамбовкой. К этому процессу следует подойти с полной ответственностью так как от того насколько плотный будет песчаной слой зависит образование просади фундамента до окончательного затвердевания бетонного раствора. Песчаная подушка не только замещает часть вспучиваемого грунта тем самим, сокращая его воздействие на ростверк основания, но и выполняет условия распределителя: даже если слой насыщен водой и с приходом холодов она замерзает, он вспучивается равномерно по всему периметру основания, при этом равномерно распределяет нагрузку по всей площади подошвы фундамента.

 Следующий этап возведения мелкозаглубленного основания, так как и при возведении любых других монолитных оснований, в том числе и свайного фундамента с ростверком из монолитного железобетона является изготовление и монтаж опалубки. Проще всего, а к тому же дешевле изготовить опалубку с обрезной доски с таких досок очень легко сбить щит необходимых размеров и изготовить опалубку. Для установки и качественной фиксации щитов, а впоследствии опалубки используются распорки и опорные колья, которые вбиваются по всему периметру траншеи. При этом тщательно выверяют и контролируют правильность вертикального и горизонтального положения всех щитов опалубки. С внутренней стороны опалубка гидроизолируется толем или плотной полиэтиленовой пленкой.

 Далее осуществляется армирование ленточного фундамента. Для этого используется прутья стальной арматуры диаметром 12-14 миллиметров, которые укладываются вдоль ленты фундамента и с помощью металлических прутьев диаметром 6-8 миллиметров формируется каркас с помощью специальной вязочной проволоки

При армировании, то есть формованию арматурного каркаса очень важно выдержать расстояние от арматуры до поверхности будущего основания, так как основное воздействие объекта припадает на верхнюю часть фундамента. Обычно достаточно 5 сантиметров — этого расстояния вполне достаточно чтобы обеспечить защиту металлическим прутьям от коррозии

 После того как каркас создан можете приступать к заливке опалубки фундамента бетонным раствором

Очень важно избежать образований пустот в бетонном растворе чему активно будет способствовать арматурный каркас, поэтому каждые 15-20 сантиметров слоя раствора нужно тщательно уплотнять. Спустя три-четыре дня в зависимости от погоды после заливки бетонным раствором можно снимать опалубку, а поверхность фундамента обработать гидроизоляционным материалом типа битумной мастики или тому подобным

При этом пазухи необходимо засыпать песком, а с внешней стороны фундамента защитить бетонной отмосткой.

Нужно ли утеплять мелкозаглублённый фундамент

Следующий вопрос, нужно ли утеплять ленточный мелкозаглубленный фундамент. Процесс утепления просто необходим, так как он решает несколько проблем:

  • Теплоизолятор стабилизирует температуру грунтов, прилегающих к мелкозаглубленному фундаменту, что уменьшает степень их пучинистости;
  • обеспечивает теплоизоляцию и мелкозаглубленная лента перестаёт быть мостиком холода.

Но не всегда толщина утеплённого слоя достаточна для выполнения своей функции. Как утеплить мелкозаглубленное основание боле эффективно? Зачастую приходиться обеспечивать утеплённый слой под отмосткой. Для этого расширяют пространство рядом с фундаментом и укладывают теплоизоляцию.

Утеплять мелкозаглубленный базис можно различным материалом, но эффективнее всего – экструдированныйпенополистирол.

Утепление

Утепление обязательно для любого типа фундамента. Это делается для того, чтобы защитить фундамент от влияния низких температур, и, соответственно, разрушения, а так же чтобы утеплить подвальные помещения.

Перед утеплением фундамент должен быть уложен и гидроизолирован. Утепленный ленточный фундамент обычно делают с помощью плит из пенополистирола. Это легкий, достаточно дешевый материал, который хорошо удерживает в себе воздух и не позволяет фундаменту промерзать даже в самые суровые морозы.

Для утепления могут использоваться и другие, более дорогие материалы, но это выйдет намного дороже.

Сборные ленточные фундаменты. Об этом читайте тут.

А здесь про фундамент под фундамент из пеноблоков.
