Причина и защита от гидроударов в трубопроводах

Гидроудар в водопроводе. Как избежать.

Гидроудар в водопроводе. Как избежать.

Сообщение ДенДеныч » 01 май 2016, 21:21

Гидравли?ческий уда?р (гидроудар) — скачок давления в какой-либо системе, заполненной жидкостью, вызванный быстрым изменением скорости потока этой жидкости. Может возникать вследствие резкого закрытия или открытия задвижки. В первом случае гидроудар называют положительным, во втором – отрицательным. Особо опасен положительный гидроудар.

Гидравлический удар способен вызывать образование продольных трещин в трубах, что может привести к их расколу, или повреждению других элементов трубопровода. Также гидроудары чрезвычайно опасны и для другого оборудования, такого как теплообменники, насосы и сосуды, работающие под давлением.

Металопластиковая труба, в которой произошёл гидроудар, это хорошо видно по “шышечкам”.

Гидроудар в водопроводе. Как избежать.

Сообщение Евгений-ремонт » 02 май 2016, 10:43

Для борьбы с гидроударом в частном доме применяют гидроаккумулятор, который выглядит внешне вот так:

Принцип действия гидроаккумулятора состоит в накоплении гидравлической энергии с последующим ее задействованием для регулирования системы водоснабжения.

Внутрь гидроаккумулятора поступает вода и, попадая на мембрану, способствует её расширению. В результате чего, газ, которым заполнено внутреннее пространство бака, начинает сжиматься. Давление воздуха на мембрану постепенно увеличивается, после чего, вода «выталкивается» в систему. Затем, давление снижается. Включается насос, который «заправляет» гидроаккумулятор. После достижения давлением заданного уровня, насос автоматически выключается

Гидроудар в водопроводе. Как избежать.

Сообщение Архар » 06 май 2016, 22:58

В квартире против гидроудара можно использовать гораздо более компактные устройства. Типа такого – “устройство против гидроудара S119”, Мощностью 0-16 литров, Диаметр присоединения 1/2

Гидроудар в водопроводе. Как избежать.

Сообщение ДенДеныч » 09 май 2016, 12:23

Сегодня вот такое устройство против гидроудара монтировали в систему водопровода. У него вход и выход, не нужен тройник.

Гидроудар в водопроводе. Как избежать.

Сообщение Евгений-ремонт » 11 май 2016, 10:38

Очень популярная картинка, которая наглядно демонстрирует что происходит в трубе при гидроударе. Здесь причиной гидроудара стал резко закрытый кран. В жизни такое бывает достаточно часто, особенно при появлении однорычаговых смесителей.

Гидроудар в водопроводе. Как избежать.

Сообщение ДенДеныч » 13 май 2016, 02:31

Гидроудар в водопроводе. Как избежать.

Сообщение Евгений » 14 май 2016, 12:12

Гидравлический удар в трубопроводах возникает также в следствии образования воздушных пустот, особенно на изгибе трубы.

Гидроудар в водопроводе. Как избежать.

Сообщение ДенДеныч » 16 май 2016, 18:01

Гидравлический удар, вызванный высокой скоростью конденсата

Лучистые и конвективные теплопотери провоцируют конденсацию пара в паропроводах. В начале паропровода конденсат появляется в виде тумана, далее частички увеличиваются до размера капель, часть из них, соприкасаясь со стенками трубопровода, стекают в нижнюю его часть, при этом уже образуется частичное заполнение паропровода конденсатом.

Поскольку жидкость более вязкая, чем пар, трение о стенки трубопровода замедляет поток конденсата, а высокая скорость пара на его поверхности, образует волну. Вначале она появляется в виде ряби, а далее увеличивается до образования гребней.

Воспринимая высокую скорость потока пара, поток конденсата приобретает значительную кинетическую энергию и оказывает разрушительное воздействие на препятствия в виде изменения профиля трубопровода, арматуры или оборудования.

Для чего нужен проект водопровода

Протяжённость водопровода даже в частных домах разная. Каждый метр на прямой траектории добавляет углу наклона трубы определённый градус. В первую очередь это необходимо для того, чтобы вода не застаивалась.

Прямой и тупой угол изгиба с разной степенью эффективности гасит гидроудар, который может стать причиной поломки дорогостоящего оборудования:

• силового агрегата;
• водонагревателя;
• 2-контурного котла, обеспечивающего не только подачу воды к умывальнику, но и к системе «тёплый пол».

Чёткая геометрия хороша для исполнения декоративной отделки. При подключении сантехнических точек прямые линии труб не всегда актуальны. Каждый изгиб и угол наклона неоднократно просчитывается и выверяется проектировщиками.

Стоимость проекта дома с коммуникационными развязками незначительно дороже того, в котором удобства не предусмотрены. Во многих частных домах закладка трубопровода начинается ещё при закладке фундамента. Поэтапная сборка всех узлов в строгом соответствии со строительным планом – это лучшая защита дома от преждевременного разрушения, а водопровода от гидроудара. На расчётах экономить не рекомендуется, равно как и на найме профессиональных сантехников.

Если уж случилась беда, и произошла разгерметизация трубы отопления или теплого пола, то необходимо срочно произвести ремонт поврежденного участка. Обнаружить скрытую протечку в полу, стене или в земле можно с помощью тепловизора. занимается поиском утечек в системе отопления и на протяжении более чем десяти лет успешно помогает людям в решении данной проблемы.

Опасный потенциал

Гидроудар в системах вызывает нарушение целостности труб, повреждение крыльчаток насосов, перегрузку источников электроснабжения и т.д.

Масштабы таких аварий на коммунальных сетях – огромны.

Яркими примерами последствий гидроударов могут служить:

• Затопление Люблинской канализационной насосной станции 12.09.1998 г., ставшее результатом гидроудара, возникшего из-за аварийного отключения насосов;
• Выход из строя трубы Кызылской ТЭЦ 18.12.2005 г.;
• Образование воронки с диаметром несколько метров и 30-метрового столба горячего пара на Манхэттене 19.07.2017 г.
  Результате повреждения гидроударом теплотрассы стала остановка пяти линий метро и парализация движения в центре Нью-Йорка, практически, на сутки.

 В домашних сетях последствия гидроударов не столь разрушительны, однако, и здесь экономический ущерб для владельцев квартир может достигать сумм в десятки тысяч, а то и миллионов рублей.

Основные меры профилактики

Кроме строгого соблюдения всех установленных эксплуатационных правил, предотвратить возникновение аварии можно, если своевременно и регулярно проводить ряд профилактических действий. Вся причина в том, что в главной системе обогрева или водоснабжения абсолютно все процессы тесно связаны между собой. Непредвиденный пользователем гидроудар является всего лишь финальным деструктивным этапом, который вполне может привести к различным негативным последствиям. Все это происходит на фоне относительно плохого технического состояния годами используемых труб.

Перепады величины давления и возникающих вибраций только способствуют образованию различных трещин в толще металла. Со временем возникают более серьезные дефекты, которые после наступления гидроудара мгновенно проявляются на участках слишком высокого внутреннего напряжения. Это могут быть различные места изгибов, механические соединения и даже сварочные швы.

Профилактические манипуляции включают в себя следующие этапы:

1. Своевременная проверка давления за эластичной мембраной эксплуатируемого расширительного сосуда. Если в ходе этой процедуры мастер обнаружит неудовлетворительные результаты, то без качественной корректировки эксплуатировать систему запрещено.
2. Проверка работоспособности задействованных групп безопасности. Это касается отводчика воздуха, предохранительного клапана, а также классического манометра.
3. Контроль положения вентилей задействованной запорно-регулирующей металлической арматуры.
4. Периодическая проверка состояния всех фильтров. Эти элементы отвечают за задержку мелкого песка, классической накипи, фрагментов ржавчины. В случае необходимости мастеру нужно выполнить прочистку и последующую промывку фильтров.
5. Тестирование используемой системы на наличие утечек. Также нужно проверить степень износа всех элементов.

Многие эксперты рекомендуют заменить классическую жесткую трубу пластиковым изделием. Оно более эластично в применении и способно быстро расширяться под воздействием давления. Но нужно быть аккуратными, так как не исключена разгерметизация стыков.

Профессиональный подход к профилактике, которая направлена на всеобщее поддержание оптимального состояния отопительной и водонагревательной системы, обязательно включает в себя элементарные виды работ. Оставлять без внимания этот этап не рекомендуется. Это связано с тем, что ремонт отопления в частном доме влечет за собой большие траты финансов и свободного времени. Все описанные меры защиты будут эффективными в том случае, если подходить к работе комплексно. Только в такой ситуации можно нейтрализовать различные нежелательные последствия и продлить срок слаженной работы системы.

Установка высококачественного промывного фильтра

Как правильно бороться с гидроударами?

Чтобы защитить трубы водоснабжения от гидравлических ударов (как разового, так и перманентного характера), необходимо нейтрализовать их негативное воздействие или хотя бы минимизировать его. Ознакомимся с несколькими эффективными способами.

Плавно перекрывать воду – поможет ли?

Согласно требованиям центрального водоканала отключать/включать следует только плавно. И правила, созданные для поставщиков промышленных масштабов, применимы и для обычных пользователей. В принципе, такое вот плавное включение или выключение продлевает длительность ударов.

Сила ударов остается прежней, но воздействует она не кратковременно, а как бы поэтапно, распределяясь на определенное количество отрезков времени. Как результат – суммарная сила гидроудара не меняется, в то время как его мощность заметно снижается. И если мы будем понижать/повышать показатель давления, объем или скорость движения воды плавно, то защитим тем самым контур от возможных повреждений.

Другой способ – модернизируем систему

Приведенные ниже действия, направленные на реконструкцию системы, помогут избавиться от постоянных гидравлических ударов.

• По направлению движения воды устанавливаются специальные амортизирующие приборы. Другими словами, участок трубы, находящийся перед термостатом, меняется на аналогичный пластиковый участок (пластик, как известно, эластичен) или же их армированного каучука, стойкого к высоким температурам. Длина участка под замену обычно не превышает 30-ти сантиметров – этого вполне достаточно. Если длина трубопровода достаточно большая, то можете увеличить амортизатор примерно на 10 сантиметров.
• В клапан-терморегулятор вводится шунт, просвет которого не превышает 0,4 миллиметра. Со стороны циркуляции воды в термостат ставится узкая труба с диаметром в 0,2-0,4 миллиметра. И если система будет работать нормально, то шунт никаким образом влиять на работу не будет, а вот если давление повысится, то он плавно снизит показатель. Разумеется, сделать все это сможет только специалист, отлично разбирающийся в термостатах. Людям неопытным браться за это не нужно.

Обратите внимание! Шунтирование применимо исключительно для систем с новыми трубами, выполненными из качественного материала. А вот различные примеси и ржавчина очень быстро засорят небольшое отверстие. Также для устранения угрозы гидравлического удара можно использовать предохранительный клапан, который будет выпускать определенное количество воды в случае избытка давления

В результате нагрузка на оборудование, да и на сам материал, снизится. Необходимо лишь настроить функцию, при которой будет функционировать клапан. Ведь если параметр открытия будет чересчур высоким, то предотвращения гидроудара не выйдет

Также для устранения угрозы гидравлического удара можно использовать предохранительный клапан, который будет выпускать определенное количество воды в случае избытка давления. В результате нагрузка на оборудование, да и на сам материал, снизится. Необходимо лишь настроить функцию, при которой будет функционировать клапан. Ведь если параметр открытия будет чересчур высоким, то предотвращения гидроудара не выйдет.

Последний вариант. В локальных водопроводах (речь идет о частных домах) гидроудар в системе водоснабжения нередко предотвращается с помощью разного рода гидроаккумуляторов. Обычно эти приспособления идут в комплекте с насосными станциями и выполняются в виде емкостей объемом от 30-ти литров, разделенных внутри на 2 части (для жидкости и воздуха) посредством специальной мембраны из каучука. Если давление растет, то в первое отделение поступает вода, а во второе, соответственно, воздух. Гидравлические удары, к слову, также «скидываются» в этот резервуар. А когда напор нормализуется, гибкая перемычка выталкивает воду, растянувшую ее, обратно в систему. По статистике, это самый эффективный способ защиты от гидроударов.

Видео – Гидроудары

Как мы выяснили, гидравлические удары возникают, если система спроектирована неправильно или же не соблюдаются эксплуатационные нормы. И пусть шум вас не настораживает, но негативные последствия, описанные в приведенном ниже видео, насторожить просто обязаны. Поэтому причины лучше устранять заранее – так вы немало сэкономите на ремонте.

https://youtube.com/watch?v=eMGA5TNxfW4

Последствия

Разрыв трубы из-за гидроудара

При возникновении преграды на пути перемещения потока, давление жидкости увеличивается в разы, что приводит к увеличению нагрузок и разрушению материала трубопроводов. Максимальное количество аварийных ситуаций возникает в длинных контурах водопроводов, отопительных систем или других инженерных коммуникациях. Определённые неудобства может вызвать разрушение тёплого пола.

Обратите внимание! Для защиты подпольной отопительной системы от перегрузки, к общей системе присоединяют клапан-термостат.

Рассматриваемое приспособление желательно монтировать на входе нагретой жидкости в систему трубопроводов. При автоматическом перекрытии клапана жидкость двигается по инерции. После термостата располагается участок трубы, заполненный вакуумом, где присутствует давление в пределах одной атмосферы, в то время как система может спокойно выдержать 4 атмосферы. Для полного перекрытия движения потока на выходе из системы устанавливают ещё один клапан.

Разрушение радиатора отопления вследствие гидроудара

Последствиями гидравлического удара могут быть:

• Разрушения теплового оборудования и трубопроводов;
• Появление трещин и дальнейшее разрушение материала отопительных приборов;
• Возможность получения сильных ожогов при авариях отопительной системы;
• Прекращение тепло- и водоснабжения загородного дома;
• Возможность подтопления соседей.

Защита водопровода от перегрузок внутри дома

Основной защитой длинного участка от повреждений внутри дома стали компенсаторы сильфонного типа. Этот элемент конструкции, за счёт предусмотренного изготовителем растяжения, предотвращает деформацию и разрыв труб при гидроударе. Особенность компенсаторов заключается в соединительной функции основных деталей трубопровода и герметизации системы водоснабжения.

Если есть возможность сделать водопровод с меньшим количеством стыков, врезок, то мастера пользуются способом самокомпенсации системы. Он заключается в изгибах трубы, что естественным образом гасит давление нагнетаемой насосом жидкости. Метод защиты от гидроударов в системе водоснабжения, без использования дополнительных деталей, хорошо работает на участках трубопровода малого метража. Там, где нет больших температурных перепадов, деформация от сжатия или растяжения материалов трубам не грозит.

Для участков труб, контактирующих с горячей водой, используются и другие компенсаторы гидравлического давления:

• п-образные;
• линзовые;
• сальниковые.

Подбор компенсаторов и методов гашения гидроудара производится на стадии составления проекта. Но и в процессе эксплуатации всегда есть возможность усовершенствования автономных систем, водоснабжения и отопления. Что чаще всего это бывает в процессе установки дополнительных сантехнических точек.

Как модернизировать систему

Работы п модернизации предполагают проведению комплекса мероприятий по установке оборудования для нейтрализации высокого давления.

1.Использование амортизаторов либо компенсаторов.

Данные устройства направлены на выполнении основных функций: сбор лишней жидкости и устранение ее из системы, также гашение гидроударов.

Компенсатор в виде гидроаккумулятора монтируют в направлении транспортировки воды на участках, где чаще всего скачет давление. Устройство имеет форму стальной колбы в 30 литров, которая состоит из двух секций, разделенных с помощью резиновой либо каучуковой мембраны.

2.Монтаж клапана для защиты в виде диафрагмы.

Диафрагменный клапан располагают рядом с насосом на отводной трубе, чтобы обеспечить выпуск воды, если давление увеличится.

Справка! Работу клапана может регулировать котроллер, либо пилотное устройство быстрого реагирования.

При резком повышении давления из-за остановки работы оборудования срабатывает клапан. При нагнетании опасной ситуации клапан открывается, при нормализации давления он плавно закрывается.

3.Установка шунта на терморегулирующий клапан.

Шунт изготавливают в виде узкой трубочки, имеющей просвет до 0.4 миллиметра, ее ставят в направлении движения теплоносителя. Функцией элемента считается постепенное понижение давления при перегрузках.

Шунтирование системы используют во время монтажа автономных трубопроводов, где применяются новые трубы. Потому что на ржавых трубах шунт не будет выполнять свои задачи.

4.Применение защитного термостата.

Термостат контролирует уровень давления и прекращает ее работу, если он достигнет максимального значения. Конструкция имеет пружинный механизм, который расположен между клапаном и термоголовкой. Механизм в виде пружины начинает работу при повышении давления, не позволяет, чтобы клапан закрылся полностью. При установке надо отслеживать положение устройства так, как показано на корпусе прибора.

Профилактика от образования гидроударов.

Во время эксплуатации систем трубопроводов следует соблюдать требования и правила Гост. Также надо периодически проводить профилактику работы системы. Все элементы конструкции и процессы, происходящие в них взаимосвязаны. Если состояние труб неудовлетворительное, то возникновение гидроудара лишь завершит плачевное положение дела.

Постоянное увеличение давление, вибрация в трубах образуют трещины в металлических изделиях. С возникновением гидроудара неполадки проявляются первым делом на участках соединения, изгибов, швах трубопровода.

Редуктор давления, предохранительный клапан, гаситель гидроударов — что где ставить?

1. Редуктор давления Ставьте обязательно, но насчет его работоспособности и повреждений больше следует озаботиться тем, что в трубах течет (про гаситель гидроударов см. ниже). Для редуктора важнее чистота рабочей среды (воды в трубе). Если хотите, чтобы редуктор долго вам служил, то рекомендуется поставить передним фильтр механической очистки с сеткой 100 мкм (например, .) Себе домой поставила такой же самопромывной фильтр с манометром Tiemme.

2. Гаситель гидроударов

Даже не заморачивайтесь.

Если у вас в квартире есть гибкая подводка, хоть где-то, тогда эти шланги будут срабатывать, как гасители гидроударов. Например, у вас на кухне однорукий смеситель, и вы закрываете воду резким рывком/ударом рычага, то возникает гидроудар. Тогда гибкая подводка к смесителю (резиновый шланг в оплетке) дёргается от резкого повышения давления воды. Для другой арматуры особых проблем не возникает. Так как сначала гидроудар получает подводка/шланг, и в нём все гаснет. В конце концов, у вас больше шансов, что шланг порвется, чем пострадает редуктор или другая установленная на трубе арматура. Лечится данная проблема элементарно: строгим внушением любителям резко закрывать смеситель. В общем, объясните членам семьи, что краны надо закрывать плавно, тогда и гидроударов не будет. Если внушение не подействует, тогда придется заморочиться насчет установки к смесителям жесткой подводки (медные трубки или труба из гофрированной нержавейки). Мне больше нравятся медные трубки (на вид приятнее и надежнее).

В общем, если хотите поставить гаситель гидроударов, то ставьте. Но не заморачивайтесь с регулировкой. Оставьте заводскую – 3,5 бар. Просто отрегулируйте редукторы на 3,5 бара и всё. Для внутриквартирной разводки вам давления 3,5 бар хватит.

3. Предохранительный клапан. Вот это вам в квартире точно НЕ требуется. Смотрите их характеристики и предназначение (например, клапан)): «Предназначен для установки на водогрейных котлах, водонагревателях, сосудах под давлением, трубопроводах…»

Клапан не для квартиры. (Для дома — да, но не для квартиры) При срабатывании клапана происходит аварийный сброс воды (в случае повышении давления в системе). Поэтому требуется подсоединение к канализации, естественно с разрывом струи, т.е. через специальный сифон (либо ведерко надо ставить ). При этом, надо учесть два момента: 1) Постоянное повышение давления в системе будет приводить к систематическому срабатыванию клапана. То есть вода будет сливаться через клапан постоянно. И ведерко уже не спасет, так как поток воды будет лить без перерыва. Так что разоритесь на воды. 2) Если вы поставите редуктор, то в квартире после редуктора давление будет стабильным. Предохранительный клапан тогда будтет излишеством. И единственное что может возникать в системен, так это гидроудары, но это уже другая проблема и другое решение (см выше. п.2)

Схема установки После счетчика воды ставите самопромывной фильтр, потом редуктор. После идет коллектор, а в торец коллектора — гаситель гидроударов.

Причины возникновения и последствия

Произошедший в отопительной системе гидроудар проявляется в звуке — стуке, щелчках и вибрациях, ощущаемых прикосновением к трубе. Жидкость, находящаяся в контуре, обладает массой, инерцией движения и несжимаема.

Где может возникать гидроудар

При возникновении на пути воды преграды происходит накопление энергии движения, выражающееся в резком повышении давления в замкнутой системе — ударе. Противодействие заставляет ударную волну двигаться в направлении меньшего давления с нарастающей скоростью.

По достижении слабой точки энергия удара высвобождается, разрывая дефектный участок трубы, если для этого хватает мощности волны, или вызывая вибрации трубопровода. Часто повторяющиеся гидроудары через некоторое время приведут к необходимости проведения ремонта.

Рекомендуем: Пайка полипропиленовых труб: инструкция по сварке ППР своими руками, схемы, нюансы и ошибки

Причинами скачка давления могут быть:

• попадание воздуха в систему обусловлено неправильным монтажом трубопроводов, удаляются воздушные пробки при заполнении теплового контура через специальные краны;
• быстрое перекрывание потока жидкости вентилем: шаровый кран для этих целей использовать нельзя;
• смена режима циркуляции: пуск или остановка сетевого насоса при нарушениях электроснабжения объекта;
• сужение проходного сечения трубы за счет накипи, наростов иных отложений на коротких участках;
• соединение трубопроводов разных диаметров.

Величина повышения давления зависит от расположения препятствия на магистрали: в начале пути жидкости — удар слабый, с удалением пробки от истока мощность ударной волны нарастает. Последствия импульсного гидравлического воздействия: порча уплотнений на стыках, прокладок между фланцами, запорной арматуры, насоса, отопительного котла. Случается даже разрыв ребра отопительной батареи.

Разрушение отдельных элементов системы приводит к порче имущества при затоплении помещения, если вода горячая с температурой ≥70ºС, то к травмам и ожогам людей. Вторая существенная неприятность — значительные затраты на приведение отопительной системы и обстановки квартиры в исправное состояние.

Что такое гидроудар в трубопроводе, причины возникновения

Если говорить о наших домах и квартирах, гидроудары возникают в системах отопления и водоснабжения. В системах отопления частных домов — при старте или остановке циркуляционного насоса. Да, сам по себе он давления не создает. Но резкое ускорение или останов теплоносителя и является той нагрузкой, которая действует на стенки труб и близлежащие устройства. В системах отопления закрытого типа стоит расширительный бак. Он компенсирует гидроудар, если насос находится рядом. В этом случае дополнительные устройства могут и не понадобиться. Проверить необходимость установки компенсатора можно по манометру. Если стрелка не движется или движется едва заметно, все нормально.

Краткое описание

Весьма распространенный гидравлический удар в обустроенной системе качественного отопления представляет собой своеобразное явление, которое базируется на нормах динамики разных веществ. Само проявление отличается тем, что при периодическом изменении скорости движении потока рабочей жидкости наблюдается повышение показателей давления. В качестве главного теплоносителя выступает вода, основным показателем которой является несжимаемость. В период циркуляции заправленного теплоносителя по трубопроводам и нагревательным элементам на его пути могут возникать различные гидравлические препятствия. В большинстве случаев это повороты, резкие перепады диаметра трубопроводов, а также арматура запорно-регулирующего типа.

В созданных неблагоприятных условиях теплоноситель может повредить те элементы, которые представляют потоку сильное гидравлическое сопротивление. Это могут быть конвекторы, повороты труб, различные приборы, радиаторы и даже теплообменники котлов.

Авария вполне может возникнуть в результате постепенного износа эксплуатируемой конструкции и ее элементов либо в результате внезапного воздействия сильного скачка показателей. Во всех ситуациях последствия гидроудара влекут за собой материальные растраты на ликвидацию протечки. Чтобы самому не оказаться в такой ситуации следует понимать базовые причины образования гидроудара. Последствия аварии всегда непредсказуемые, начиная от самой обычной поломки циркуляционного насоса и заканчивая масштабным затоплением всего дома. Все зависит от качества и мощности системы.

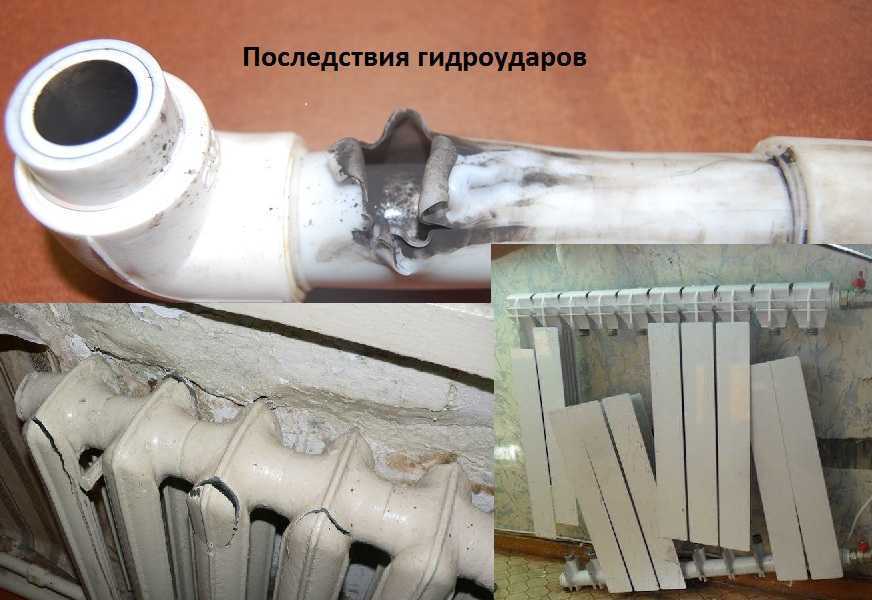

Самые распространенные последствия воздействия гидроудара

Причины возникновения гидроудара и его особенности

Итак, основная причина гидроудара – это изменение скорости потока жидкости в трубе. При этом перепад должен быть скачкообразный, то есть, резким. К примеру, отключился насос подачи воды, или, наоборот, он резко включился. Особенно это будет чувствоваться в местах, где поток воды встречается с какой-либо преградой: воздушным пузырем или запорной арматурой. Через задвижки и вентиля жидкость проходит без проблем, здесь ее скорость практически не изменяется, но увеличивается перед ними ее объем.

А увеличение массы – это увеличение давления на данном участке, которое при разных обстоятельствах может превышать 10 атм. Такой избыточный объем должен куда-то выйти, а так как водопроводная система отчасти закрытая, то появляется большая вероятность, что труба на этом участке, особенно в стыке с запорной арматурой, разорвется.

Причины появления гидроудара

Итак, об основной причине уже упоминалось – включение или выключение насоса. Теперь остальные причины.

• Воздушные пробки, которые образуются внутри трубной разводки водопровода. Поэтому от них надо избавляться еще до начала работы. Правда, необходимо отметить, что такая причина не является основной, когда дело касается водоснабжения. Чаще воздух становится причиной гидроударов в системах отопления.
• Если резко закрыть вентиль или задвижку на магистральном контуре подачи воды. Кстати, в настоящее время специалисты отмечают, что данная причина становится основной, потому что в водопроводные схемы стали устанавливать быстро закрывающиеся элементы, такие как шаровые краны. И если внутри трубы окажется воздушная пробка, то давление при закрытии крана может резко подняться от 1 до 10. Конечно, надо отдать должное производителям труб, они могут выдержать и не такие нагрузки. Но многократное давление может вывести из строя даже их.
• Конечно, перебои с подачей электроэнергии становится, во-первых, причинами резкого отключения насосного оборудования. А уже, во-вторых, резкой остановкой скорости потока жидкости. Соответственно все то же самое произойдет и с включением.

Последствия гидроударов

Безопасность системы водоснабжения основана на правильном подходе к ее проектированию

Поэтому очень важно, создавая водопровод, учитывать все нюансы, касающиеся причин возникновения гидравлических ударов. И самое основное – это постараться создать такую трубную разводку, в которой вода при движении не встречала преград, а точнее, их должно быть как можно меньше. Но даже установленный вентиль на пути движения воды не всегда будет той преградой, которая создаст большое давление

Ведь все будет зависеть от объема жидкости, которая начнет собираться перед ним. К примеру, короткий трубопровод или труба с малым диаметром. На таких участках гидравлические удары большая редкость

Но даже установленный вентиль на пути движения воды не всегда будет той преградой, которая создаст большое давление. Ведь все будет зависеть от объема жидкости, которая начнет собираться перед ним. К примеру, короткий трубопровод или труба с малым диаметром. На таких участках гидравлические удары большая редкость.

Что касается последствий, то неприятных моментов, созданных гидроударом достаточно много.

• Разрушаются трубные разводки.
• Выходит из строя запорная арматура и насос.
• Затапливаются помещения.
• Портится мебель и другие предметы интерьера.
• Требуется ремонт водопровода с полной или частичной заменой труб.
• На какое-то время прекращается подача воды в дом.
