Канализационная насосная станция (кнс): виды, устройство, монтаж и обслуживание

Инструкция по монтажу КНС

Монтаж бытовых КНС проводится исключительно квалифицированными работниками, ввиду высоких требований к точности работ и соблюдению последовательности действий. Нарушение правил может привести к повреждению резервуара или подходящих к нему труб. Далее будет рассмотрена пошаговая инструкция по установке КНС для людей, желающих сделать это самостоятельно.

Первым шагом проводится выбор места установки КНС. СНиПы требуют вкапывать резервуар минимум в 20 метрах от стен жилого здания. Если позволяют геодезические уровни, то желательно выбирать участок повыше, чтобы под станцией не скапливалось много грунтовых вод.

КНС не следует устанавливать на фасадной стороне дома, около детских игровых площадок и вблизи зон для пикника

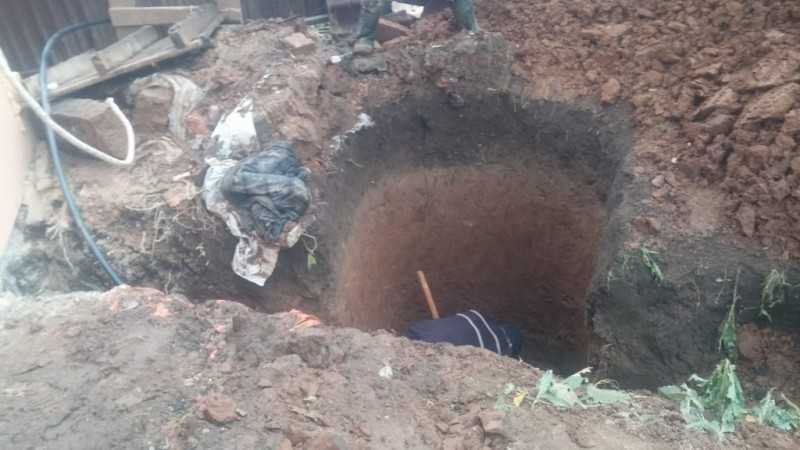

Вторым делом выкапывается яма с учетом диаметра емкости и места для удобного проведения монтажных работ. Если грунт достается экскаватором, то нужно остановить работы на 20-30 см выше проектного уровня. Далее извлекать землю необходимо вручную лопатой, чтобы сохранить целостность грунта.

При выкапывании ямы для канализационной емкости не нужно делать ее огромной. Достаточно будет диаметра на 1,5-2 метра больше, чем размер самой емкости

Третьим шагом производится выбор типа фундамента для установки КНС и его монтаж. Для этого после выкапывания ямы выполняется оценка водности грунта. Если грунт сухой, то можно сделать опалубку и залить ее 30-сантиметровым слоем бетона. А если в яму постоянно просачиваются грунтовые воды, то для фундамента подойдет только готовая железобетонная плита толщиной не менее 30 см.

Бетонное основание должно быть строго горизонтальным, поэтому при укладке готовой бетонной плиты нужно заранее об этом позаботиться.

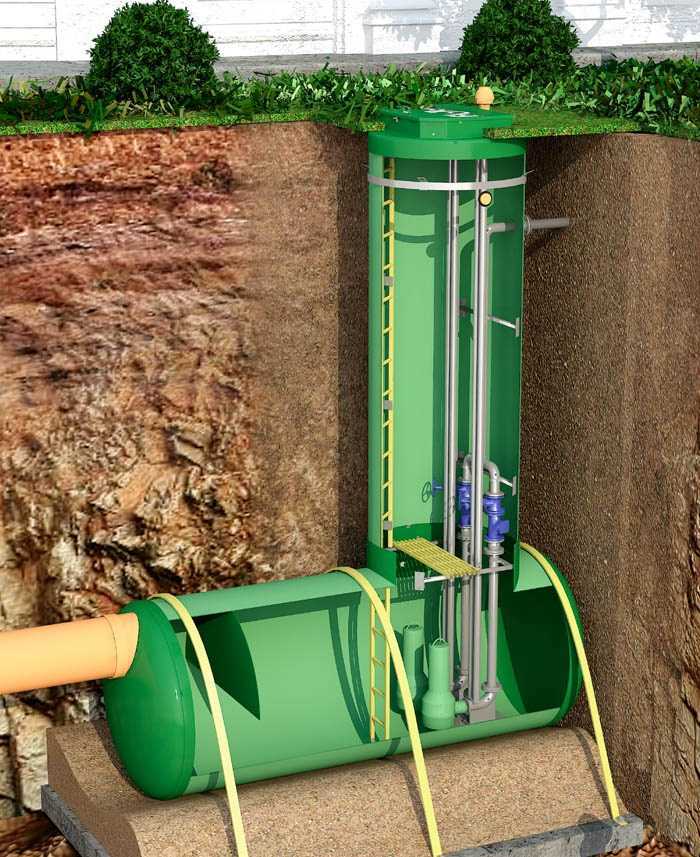

Емкости КНС имеют юбку или лапки для крепления к фундаменту. В качестве крепежа используются анкерные болты, хотя при заливке бетона на грунт можно встраивать в смесь и металлические стержни, на которые потом насаживать крепление емкости.

Не следует экономить на размерах анкерных болтов. Оптимальная их длина – 200 мм, а диаметр – 20 мм. А металлические стержни перед укладкой в жидкий бетон необходимо загнуть крючком или буквой Г

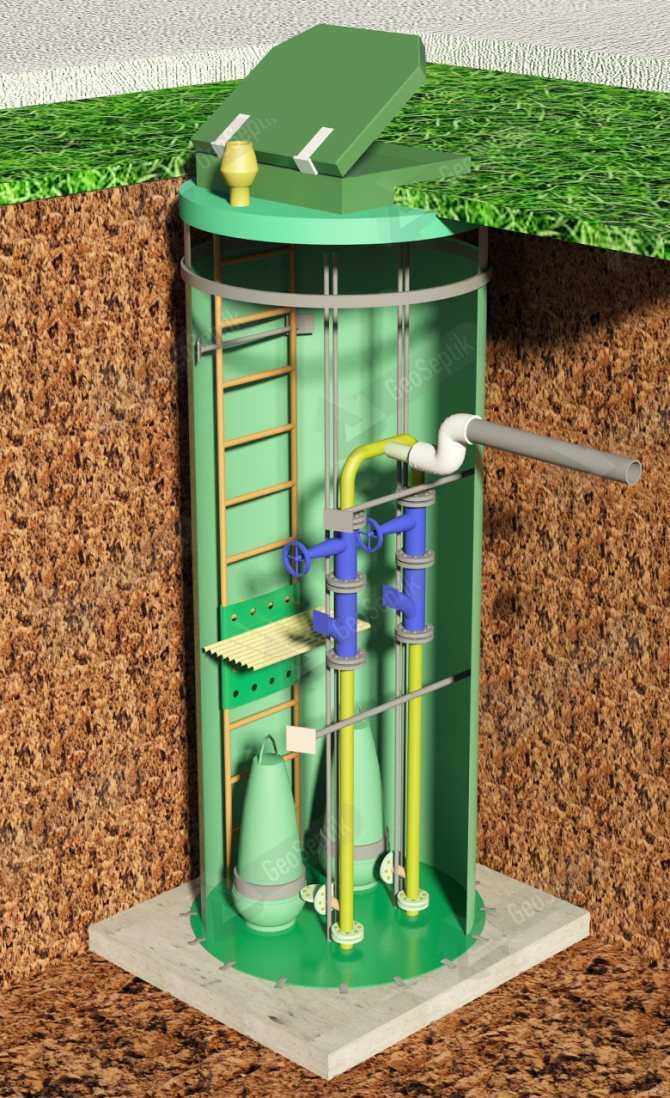

Четвертым шагом производится установка емкости КНС на фундамент, ее крепление и подключение к сливной трубе внутренней канализации дома. При вертикальном типе станции и большом количестве грунтовых вод требуется пригрузка емкости бетоном. Для этого вокруг резервуара заливается бетон на 20 см выше уровня первого ребра жесткости станции.

Следует учитывать, что после заливки бетоном сменить резервуар будет невозможно, поэтому необходимо просчитывать его объем с учетом расширения дома и увеличения количества его жильцов

Пятым делом производится засыпка станции мелким грунтом, максимальный размер зерна которого составляет 32 мм. Каждый слой земли должен быть не более 50 см. После засыпки очередного пояса, он заливается водой для усадки и утрамбовывается.

На этом внешний монтаж КНС заканчивается. После закрепления в грунте внутри станции устанавливаются насосы, датчики, обратные клапана и другое вспомогательное оборудование.

С целью безопасности люки канализационных резервуаров рекомендуется закрывать на замки, ведь во время игры дети могут спрятаться в них и потерять сознание

Не лишним будет проведение в дом системы аварийного оповещения о критическом уровне бытовых сточных вод в резервуаре, что предупредит о неисправностях в работе станции.

Правила монтажа бытовых установок

Для того,
чтобы правильно установить
канализационный насос, необходимо соблюдать требования:

если есть вертикальный участок трубы, то насос
должен находиться перед ним;
диаметр напорных труб должен соответствовать
объемам стоков;
если необходимо сделать поворот, используют
отводы на 45°. Сразу устанавливать фитинг на 90° нельзя, это создаст условия
для образования засоров. Рекомендуется избегать поворотов и делать максимально
прямую трассировку;
чаще всего напорные станции подключают к
унитазу. Надо сразу уточнить максимальное расстояние от слива до входа,
поскольку у некоторых моделей оно не превышает 15 см;
монтаж следует выполнять согласно инструкции.
Некоторые требования могут показаться несущественными, но для сохранения
гарантийного договора их придется соблюдать.

Крепежные элементы входят в состав комплектующих. Помещение должно быть отапливаемым. Перед подключением необходимо обеспечить собственный автомат для отключения электропитания в случае возникновения неполадок.

Назначение очистительного комплекса

Станции канализационные применяются в качестве главного механизма отвода сточных масс. Под воздействием давления насоса, сточная жидкость направляется на более высокий уровень, вследствие чего, самотёком движется в направлении очистительного механизма.

В случаях, когда канализационные отходы в состоянии самостоятельного стока, насосное оборудование может не потребоваться. Это скорее исключение и актуально лишь для плоскогорья. Если местность неровная или холмистая, без использования специальной технической оснащённости не обойтись. Поэтому применение технических устройств упрощает процесс очистки.

Применение канализационного сточного оборудования благотворно воздействует на экологические показатели в районе их установки очистных насосных станций. Благодаря чему, местные жители меньше болеют или испытывают какой-либо дискомфорт.

Во избежание контакта обслуживающего персонала со сливаемыми жидкостями, сточные воды перемещаются в специальной изолированной системе.

Как установить КНС

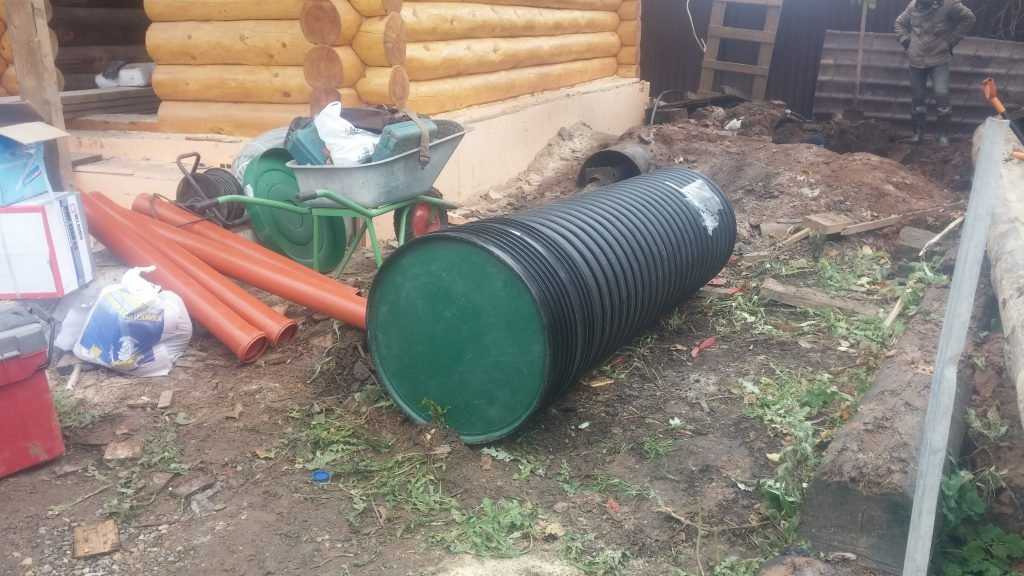

Для начала доставляем необходимые для монтажа материалы и инструменты на место установки. Начинаем копать котлован под КНС и…

Параллельно устанавливаем внутри тубы розетку для подачи питания на фекальный насос. Перкой сверлится отверстие и продевается кабель в гофре. Кабель монтируется к розетке, а розетка привинчивается на саморезы к стенкам тубы.

Отводящая труба уже в траншее и выведена в центральную канализацию, оставалось соединить ее со станцией. Копаем котлован для установки канализационной насосной санции.

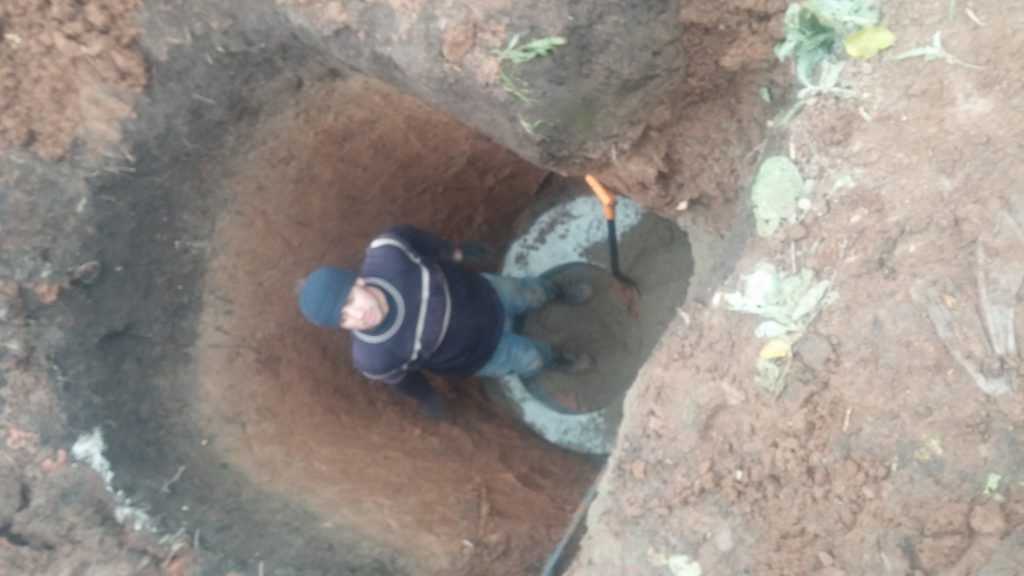

Когда котлован выкопан до необходимой глубины, в нашем случае это 225 см, делаем песчаную подушку и выравниваем дно котлована. Закладываем направляющие для опускания жб плиты.

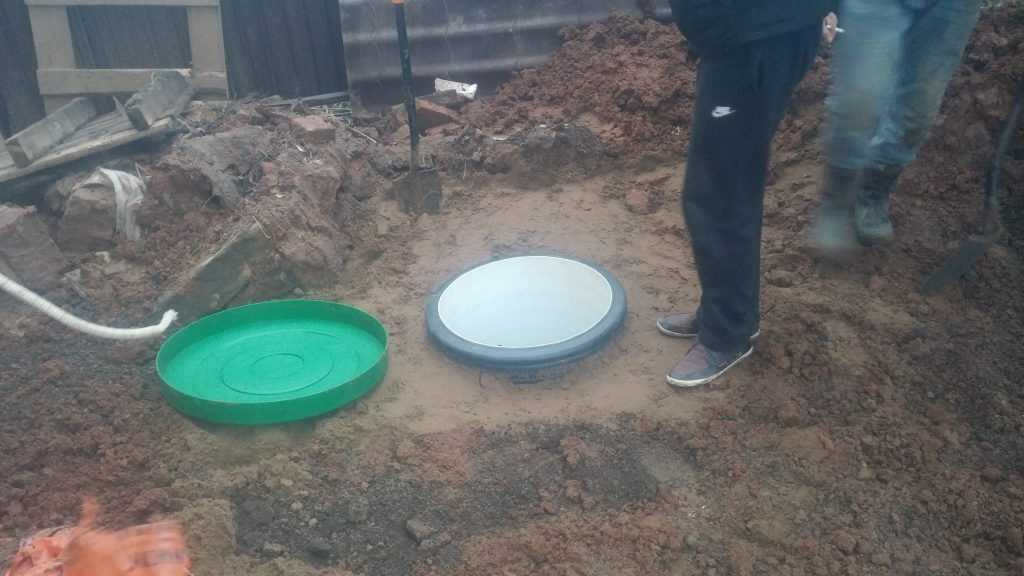

К этому времени нам подвозят железобетонную плиту, с помощью которой мы заякорим наш ашгрегат. Так как во двор кран-борт заехать физически не мог, плиту мы транспортировали вручную метров так 30.

Железобетонная плита на месте, можно начинать опускать тубу в котлован.

Хороша туба еще тем, что она легкая так как состоит только из пластика, мы легко опустили ее и установили на место. Далее с помощью троса туба была надежно закреплена к жб плите. Теперь можно заводить отводящую трубу (ПНД 32) и начинать закапывать.

Закапывается туба конечно же песком, чтобы засыпка была плотной. Укладывается электрический кабель в траншее.

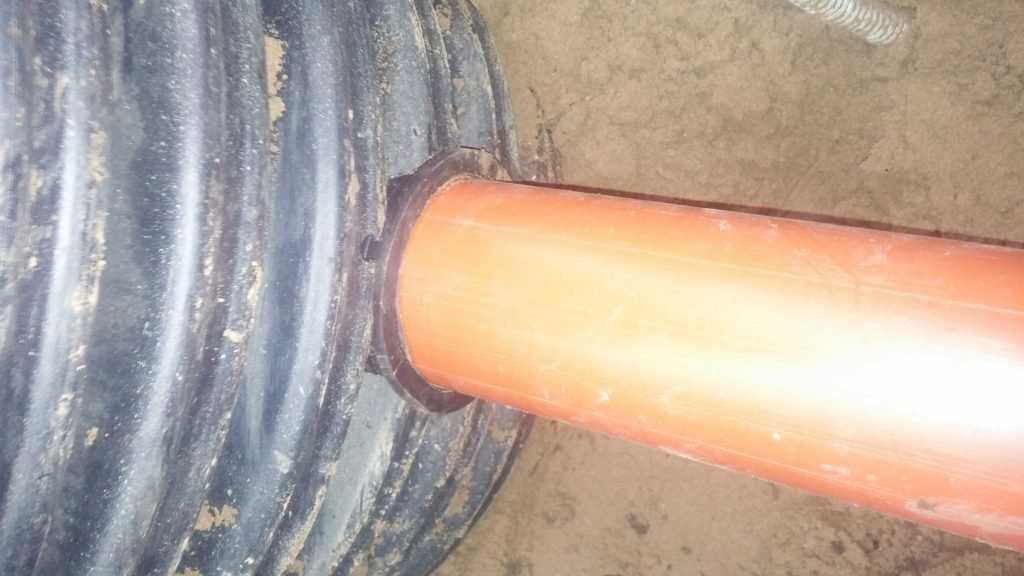

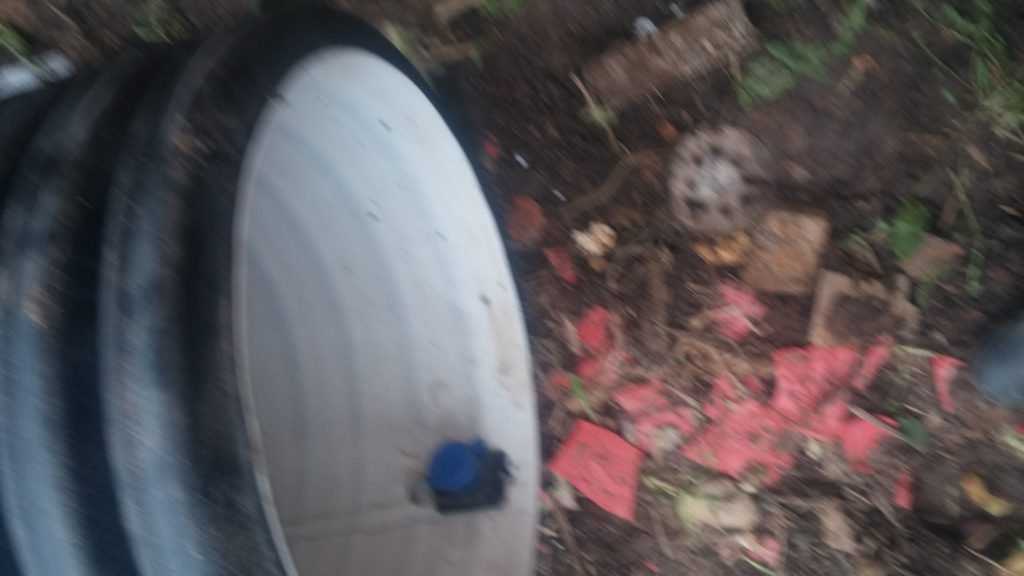

Для врезки подводящей канализационной трубы в корпус станции понадобился шуруповерт для сверления отверстия под лезвие лобзика и сам лобзик. Был вырезан круг и заведена канализационная труба с резиновым уплотнением.

Осталось только закопать…

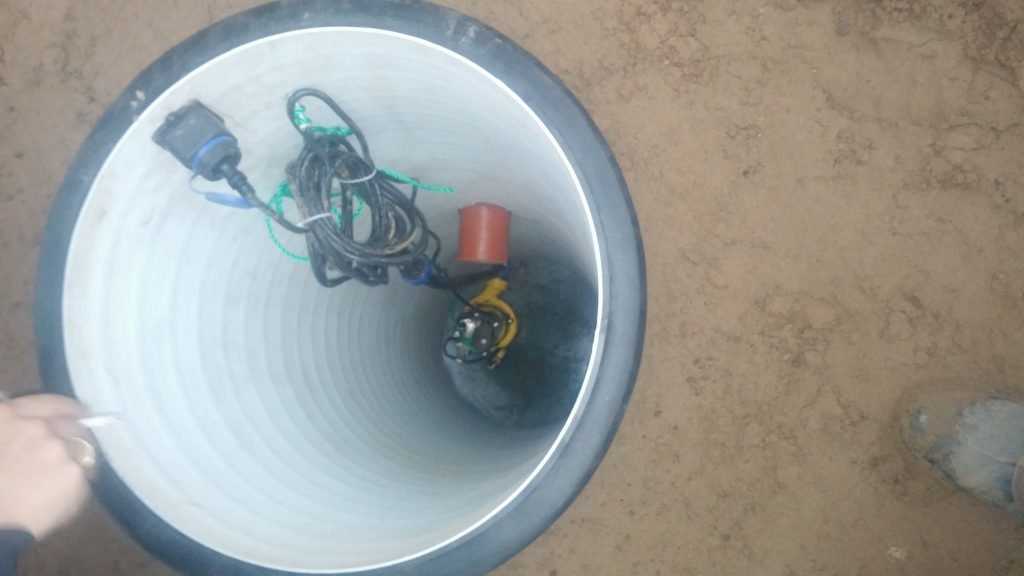

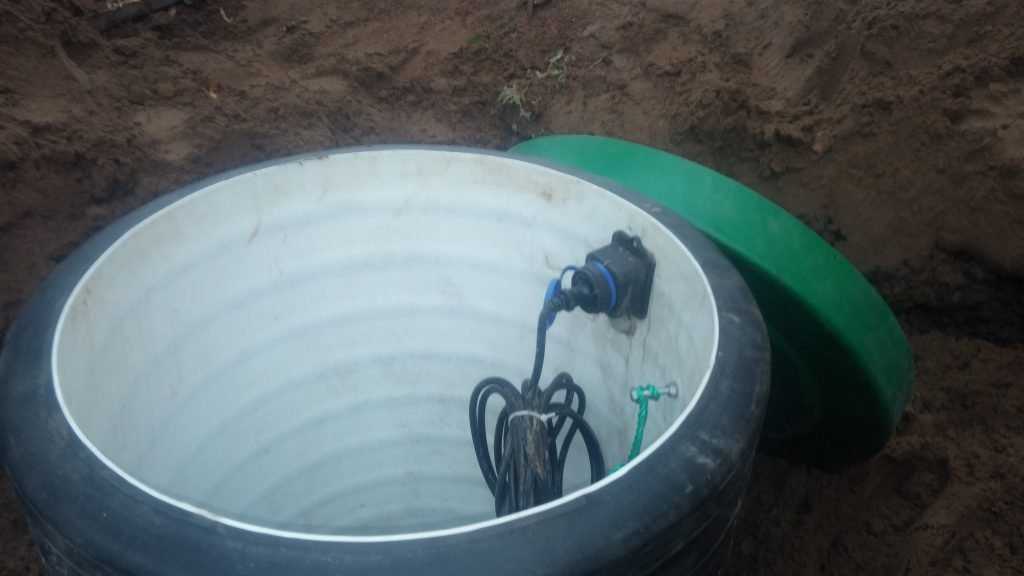

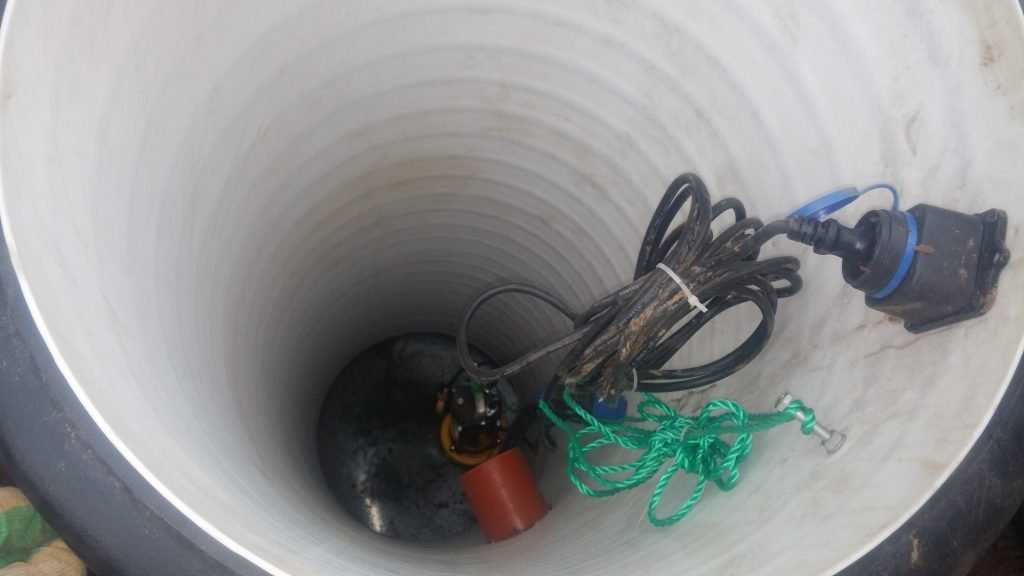

Так как туба узкая, насос в нашу КНС мы установили на первом этапе и опускали тубу уже с установленным насосом.

КНС закопана наполовину.

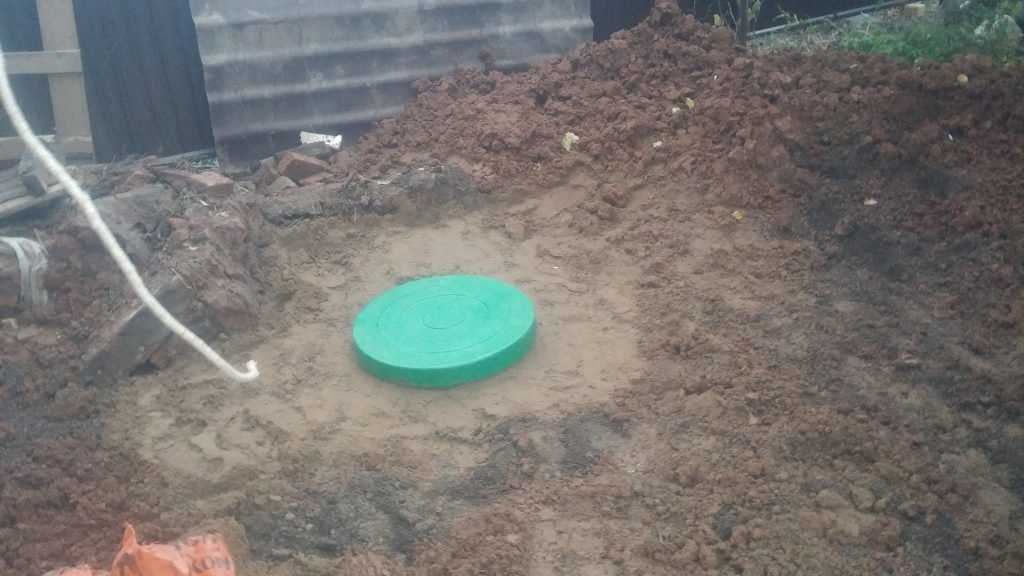

Наша КНС готова, осталось лишь проверить правильность ее работы. Так как баня еще не достроена и воды там нет, воду мы взяли из дома и с помощью шланга наполнили до уровня включения насоса. Насос включился автоматически и откачал приходящие стоки.

КНС закрытая крышкой.

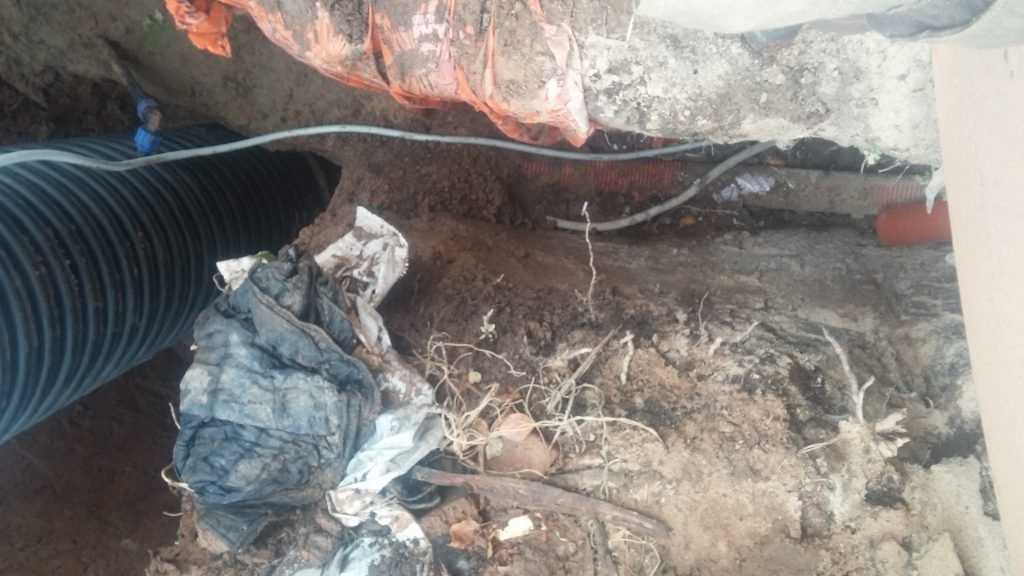

Отводящая труба ПНД 32 в доме заведена в 50 канализационную серую трубу через переходную резинку, обеспечивающую надежное крепление и герметичность.

В целом заказчик оказался доволен проделанной работе, и пообещал рекомендовать нас своим друзьям.

Общие сведения

В данном случае речь идет об отводе загрязненных сточных вод. Данный вопрос всегда должен решаться еще на стадии проектирования любого дома. Вам повезет, если недалеко будет проходить коллектор центральной канализации или если у вас есть возможность установить септик.

В противном случае вам понадобится канализационная насосная станция (КНС), которая даст возможность перекачивать грязную воду до очистных сооружений, расположенных поблизости, или в магистральную дренажную систему.

Ниже в статье мы расскажем:

об ее устройстве;
о принципе работы оборудования;
о разновидностях КНС.

Устройство

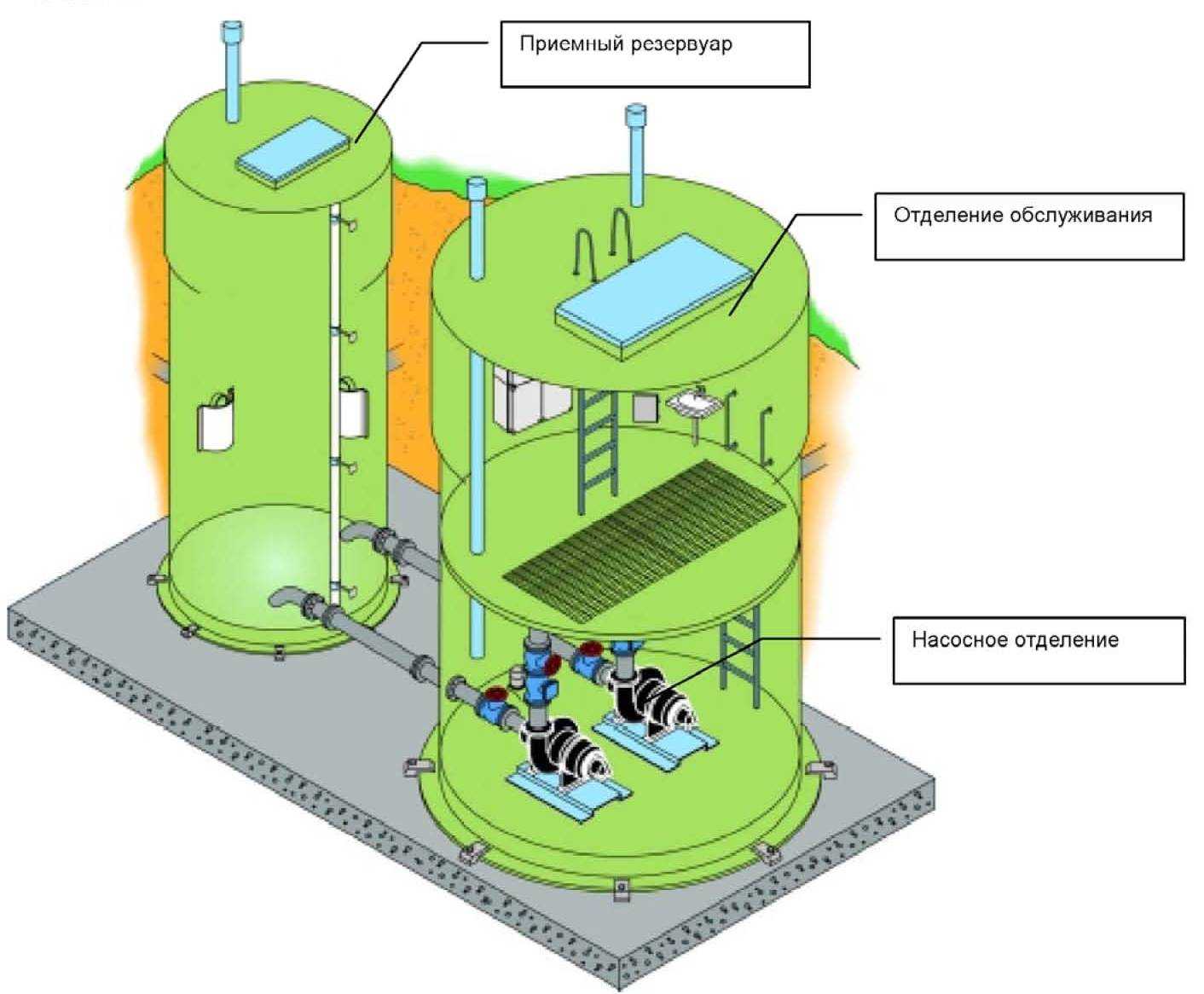

Станция по своей сути – герметичная сливная яма, которая оборудована одним или несколькими насосами. С их помощью и происходит транспортирование сточных вод в нужное направление. Давайте выделим основные элементы оборудования:

Накопительный бак	Емкость, где скапливаются все отходы нашей жизнедеятельности. Изготавливается из пластика, бетона или металла. От этого зависит цена всей системы.
Фекальный насос	Производят монтаж двух агрегатов: рабочего; резервного. Их задача – поднимать сточные воды на нужный уровень, а не создавать давление в системе. После этого они идут дальше самотеком.
Система трубопроводов	Предназначена для объединения насосов в единую систему и отправки сточных вод в центральный коллектор или к очистным сооружениям. Оборудована специальными задвижками, управляющими работой насосного оборудования.
Поплавочные выключатели	Инструкция рекомендует устанавливать три или четыре поплавка, чтобы организовать полный контроль над системой в случае выхода из строя какого-нибудь. Они предназначены для автоматического включения и выключения насоса в системе.Их работа организована следующим образом: при повышении уровня сточных вод в КНС до опасного уровня, поплавок, поднимаясь вверх, отпускает натяжение троса, из-за чего включается насос и начинает перекачку скопившейся в баке жидкости; если уровень падает до определенной отметки, трос натягивается и насос отключается. Если же главный насос не включился, 3-й и 4-и поплавки запускают в работу резервный агрегат.

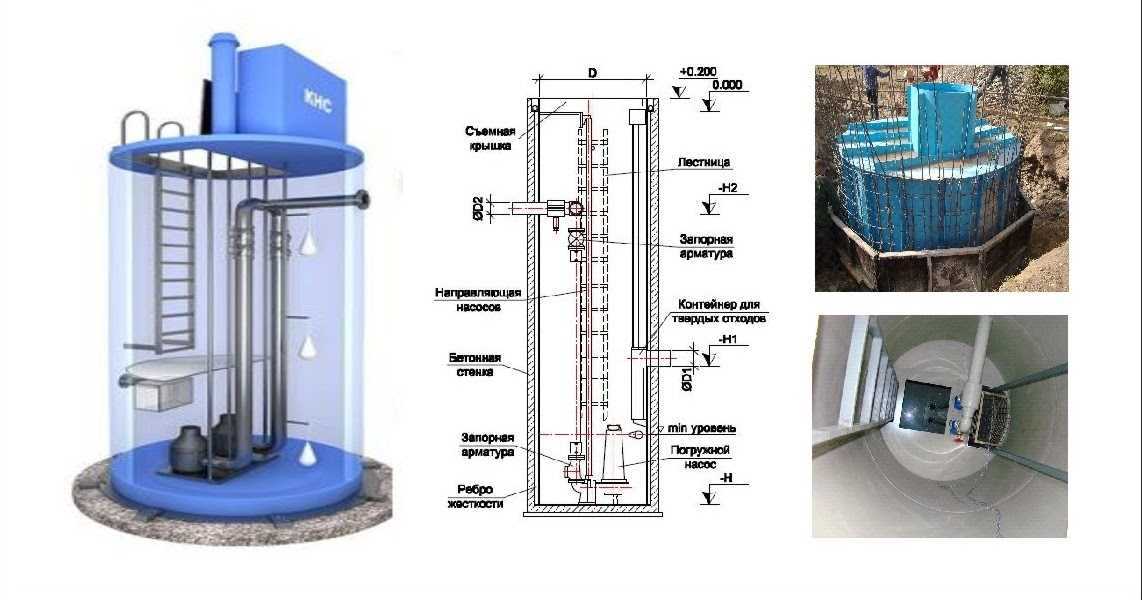

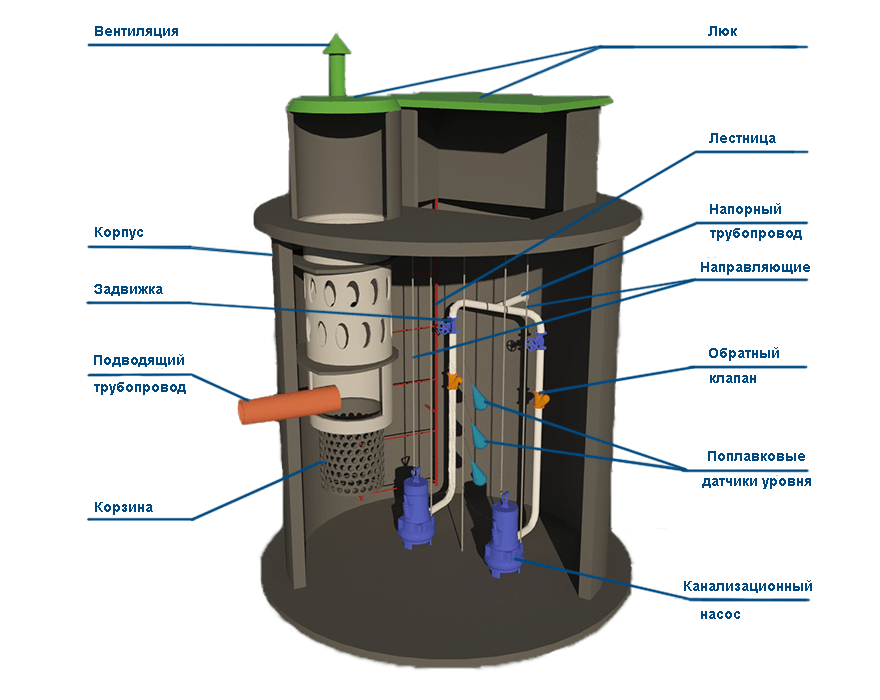

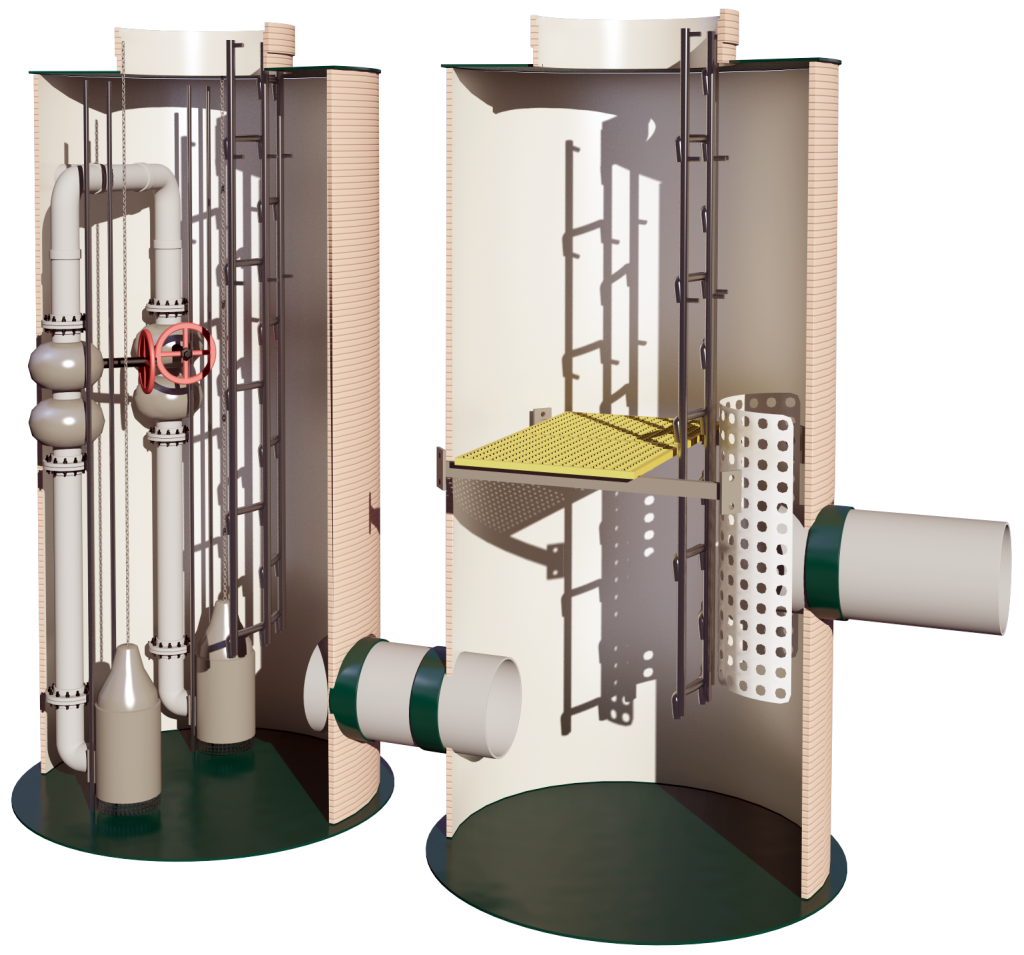

Перед вами схема или чертежи канализационных насосных станций стандартного типа

Также такие бытовые КНС оборудованы:

лестницей для облегчения их обслуживания;
крышкой с ревизионными и смотровыми отверстиями;
электрощитовой, предназначенной контролировать подачу электрической энергии к станции.

Дополнительные рекомендации:

Уделите особое внимание насосам для КНС. Обычно они погружного типа и устанавливаются на цепях ли вертикальных направляющих

Это дает возможность быстро и легко производить замену агрегатов в случае поломки.

Вентиляция – также является важной составляющей системы. Ее монтируют на крышке, и она состоит из двух выходящих из нее патрубков:

Ее монтируют на крышке, и она состоит из двух выходящих из нее патрубков:

один – для притока свежего воздуха в станцию;
второй – для удаления загрязненного.

В дорогих КНС последний оснащают системой фильтрации.

Насосная станция с измельчителем

Виды КНС

Сегодня производители предлагают два основных вида такого оборудования – для бытовых и промышленных нужд. Ко вторым относят огромные станции, которые предназначены для сбора сточных вод с большого количества жилых домов. В данной статье мы их не рассматриваем, а больше времени посвятим мини-канализационным насосным станция.

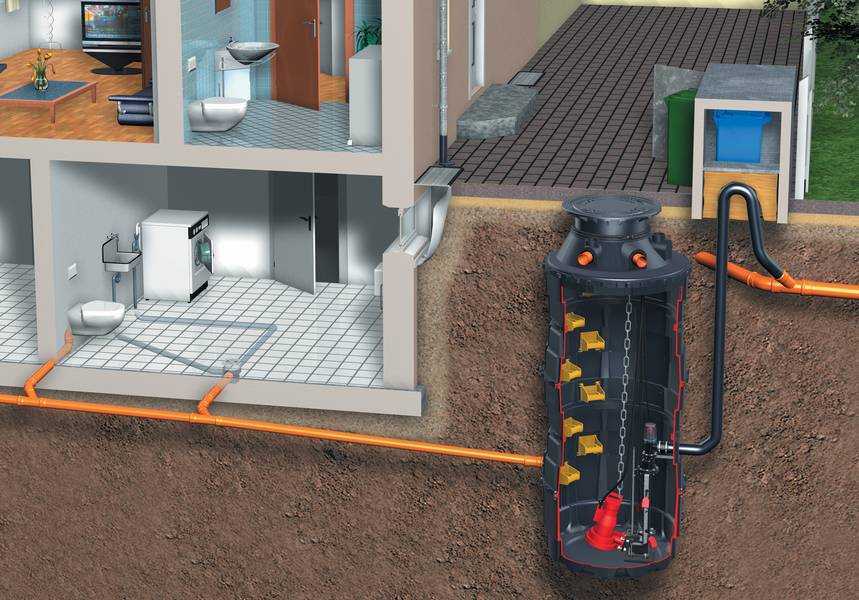

Наружные канализационные насосные станции для частного дома средней мощности

Они также могут быть двух видов, для работы:

с одним сантехническим прибором (к примеру, унитазом);
с несколькими санузлами.

Мини-КНС для санузла

Где лучше устанавливать

Если план дома предусматривает размещение санузлов ниже уровня первого этажа и там невозможно осуществлять самотек сточных вод, вам нужно установить мини-КНС прямо внутри санузла. Обычно – между выводом унитаза и канализацией. Такой тип оборудования является также и измельчителем бытовых отходов, а для ее подключения не нужны канализационные трубы большого диаметра. Устройства имеют выходное отверстие до Ø40 мм или, что чаще всего Ø32 мм.

Небольшие канализационные насосные станции для дачи

Когда же от дома до канализационного коллектора достаточно большое расстояние, вам потребуется типовой проект канализационной насосной станции, для ее установки за пределами дома. Она будет представлять собой полноценную КНС, но только в миниатюре.

Особое внимание при ее выборе следует обратить на емкость накопительного бака, которая должна соответствовать расходу воды за 24 часа деленному на 4. Так вы можете экономнее расходовать энергию для работы оборудования

Правила выбора оборудования

Далее будут проанализированы критерии, учитывая которые необходимо выбирать канализационное насосное оборудование для частного использования. Разбор промышленных установок не входит в рамки данного обзора.

Целью при покупке КНС является приобретение оптимального по мощности и другим характеристикам оборудования. Нет смысла переплачивать за системы, которые будут работать на 10-20% проектной мощности.

При выборе КНС учитывают такие параметры:

Максимальный поток перерабатываемых стоков.
Транспортировочное расстояние.
Перепад геодезических уровней между впускной трубой и выходом напорного шланга.
Степень загрязненности, фракционный состав и структура хозяйственно-бытовых стоков. Существуют КНС, которые измельчают крупные фракции включений, предупреждая засоры в насосном оборудовании.
Уровень требуемой очистки стоков.
Габариты оборудования.

Единой формулы для расчета производительности насосного оборудования нет, поэтому алгоритм расчета и необходимые показатели должны быть указаны в инструкции к приобретаемой КНС. Типовой проект расчета производительности насосного оборудования включает такие этапы:

Определение суточного потребления воды и объема стоков.
Построение ориентировочного графика поступления канализационных сточных вод в течение суток.
Расчет минимального и максимального канализационного потока.
Определение требуемой производительности КНС, учитывая загрязненность стоков.

После определения вышеприведенных параметров можно начинать заниматься выбором подходящего оборудования.

На цену КНС влияет брэнд производителя, ремонтопригодность изделия, возможность сервисного обслуживания. Особенно не рекомендуется приобретать дешевые насосы, если предполагается их ежедневное использование, и при этом отсутствуют резервные емкости или дополнительный насос для отведения стоков.

Как устроена и работает КНС?
