Как залить бетонный пол в частном доме на грунт

Конструкция бетонного пола над подвалом

Необязательно,  использование балок для пола первого этажа. При хорошем фундаменте, черновым полом первого этажа  может стать бетонная плита перекрытия. В этом случае сама конструкция пола меняется, но принцип остается прежним: пол нужно утеплять и защищать от образования конденсата из-за разницы температур.

Если в качестве основания первого этажа служит бетонная плита, то уместна любая конструкция пола:

МД - 1
  • Пол по деревянным лагам уложенным на плиту, с утеплением между лагами;
  • Пол по регулируемым лагам;
  • Теплый водяной или электрический пол;
  • Полусухая стяжка на слое жесткого утеплителя с последующим устройством тонкого электрического пола.

Это интересно: Деревянный пол в ванной комнате — рассматриваем вопрос

Опасность появления трещин

При использовании традиционного мокрого вида стяжки очень важно не допустить возникновения трещин. Их появление может привести ко многим негативным последствиям:

  • станет невозможным равномерное прогревание помещения, что сведет на нет достоинства современной системы отопления;
  • неравномерное прогревание участков пола приведет к перегреву отдельных тепловых элементов и последующего их выхода из строя;
  • может пострадать .

Для профилактики возникновения трещин при изготовлении стяжки своими руками необходимо:

  • правильно соблюдать пропорции раствора, а также режим сушки;
  • использовать для повышения эластичности состава;
  • укрепить конструкцию арматурой или ;
  • установить между стеной и стяжкой.

В качестве демпфера может использоваться демпферная лента или пенопласт низкой плотности. Основная его задача – компенсировать расширение и сжатие материала в результате изменения температуры.

Какую технологию возведения лучше выбрать?

Выбор технологии — вопрос предпочтений и возможностей владельца дома. Бетонная стяжка позволяет получить долговечный и прочный пол, но его ремонтопригодность будет крайне низка. Выход из строя, например, системы теплого пола, создаст серьезную проблему с очень сложным и затратным решением.

Сухая стяжка намного проще и позволяет производить ремонт без особых затрат и проблем, но этот вариант годится только для людей, не боящихся ремонтных работ.

ОБРАТИТЕ ВНИМАНИЕ!

Деревянный пол является традиционным решением, но специфика древесины как материала имеет слишком много нежелательных моментов, поэтому от этого варианта все чаще отказываются в пользу других методик.

Утепление земляного пола при низких потолках: вариант первый, самый бюджетный

Всё просто. Поверх земляного пола нужно постелить гидроизоляцию. Конечно, это никакой не новомодный материал из разряда «дышащих плёнок», а самая обыкновенная толь (вроде рубероида, только без крупной посыпки; в бабушкиной хате толь, постелив в три слоя, просто покрасили, жили не богато, на что хватило денег, то и сделали, потом сверху постелили половик, так жили, а до собственно утепления прошло почти полвека). Если же красить не нужно, то годится рубероид, технология та же.

Поверхность земляного пола перед укладкой гидроизоляции нужно как следует подмести, чтобы не осталось никаких острых камешков, способных прорвать (продавить) гидроизоляцию!

Земля пола должна быть тщательно утрамбована!

Толь или рубероид раскатываем по всей площади пола. Поскольку материал в рулонах шириной метр, то укладка будет полосами, значит полосы нужно класть с нахлёстом, минимум 15 см, как это делается со всеми подобными материалами при гидро- и пароизоляции стен, полов, потолков.

Делая полы по грунту, гидроизоляционный материал нужно уложить слоя в два-три! За неимением другого гидроизоляционный материал в местах нахлёстов просто пробивался гвоздями. Да, именно к земле. Но, полагаю, можно отойти от «традиций каменного века» и склеивать нахлёсты битумной мастикой. Продаётся она в железных банках, наподобие краски, уже готовая к использованию, цена не большая, расход тоже не большой, одной банки, скорей всего, хватит на всю жизнь, хотя, зависит от площади…

Дальше – по возможностям и желаниям. Благо, появились новые материалы, не требующие большой квалификации для монтажа. Скажем, вспененный полиэтилен толщиной 3-5 мм, уложенный поверх гидроизоляции, добавит комфорта (тепла). Укладывается тоже полосами с нахлёстом и проклейкой скотчем.

Рекомендации по бетонированию

Перед устройством стяжки площадь помещения нужно разделить на полосы шириной 80-100 см стальным П-образным профилем или деревянными досками-маяками, поставленными на ребро. Демпферную ленту крепят к стенам до начала заливки так, чтобы она на 1,5-2 см выступала выше проектной отметки чистовой поверхности.

Заливку бетона начинают с дальнего конца помещения и двигаются к входной двери.

Укладку ведут полосами, заполняя ячейки немного выше их уровня. Для разравнивания используют виброрейку или металлическое правило, передвигая его по маякам.

Дав смеси подсохнуть, из нее извлекают маяки, заполняя образовавшиеся швы свежим бетоном. После этого бетон укрывают пленкой и дают ему 4 недели для набора прочности, периодически увлажняя водой.

Основные ошибки

Утепление цоколя пенополистиролом

К наиболее распространенным ошибкам при создании стяжки пола можно отнести:

  1. Закладку полов при высоком уровне подземных вод или почвах с высоким уровнем промерзания. В этом случае следует выбрать иной вид основания
  2. Использование в качестве выравнивающих маяков деревянные бруски, подверженные гниению и оставление их в стяжке. При порче и деформации дерева возможно проседание бетона
  3. Малый слой подбетонки и отсутствие армирования при повышенной нагрузке на полы свыше 200 кг/кв. м
  4. Отсутствие демпферной ленты по периметру фундамента, что может привести к растрескиванию бетона при перепадах температур
  5. Закладка утеплителя ниже уровня нулевой отметки, что чревато промерзанием полов
  6. Отсутствие теплоизоляции цоколя и отмостки

Ламинат на деревянный пол своими руками: полное описание процесса. Схемы укладки, какие материла следует использовать (Фото & Видео) +Отзывы

Требования к бетонному полу по грунту

Несмотря на отсутствие необходимости в специальных навыках, к устройству бетонного пола предъявляются некоторые требования:

  1. Грунты должны быть сухими и неподвижными с минимальным уровнем подземных вод — 4—5 метров.
  2. Рекомендуется предварительно определиться с величиной планируемой нагрузки.
  3. Выбрать технологию заливки: обычные на грунте или бетонные стяжки с лагами.

При залегании подземных вод ближе двух метров к фундаменту, гидроизоляция, песчаная подушка с крупнозернистым щебнем обязательны. Если используется технология «теплого пола», потребуется сооружение термального зазора в 20 мм между бетонным полом и стеной, чтобы не повредить заливку при эксплуатации.

Бетонный пол на грунте должен сооружаться только в отапливаемом загородном доме. В противном случае может произойти промерзание почвы, что вызовет деформации конструкции из-за повышенных нагрузок. Пол рекомендуется заливать, когда возведены стены и крыша, что повысит качество выполняемых работ.

Проведение армирования пола в жилом помещении

При проведении работ в помещении жилого назначения чистовая стяжка устраивается таким образом, чтобы ее толщина оказалась равна 5 см, но не меньше, тогда как для гаража этот параметр должен быть равен 10 сантиметрам. При устройстве теплого пола между стяжкой и стенами следует уложить полиуретан или полиэтилен. Это необходимо для того, чтобы обеспечить тепловой зазор между стенами и полом. Если это не будет выполнено, то при нагревании в стяжке появятся трещины.

По той причине, что чистовая стяжка выступает в качестве основы напольного покрытия, она должна обладать качествами горизонтальности, чего позволяют добиться маяки. Устраивая пол по грунту своими руками, на следующем этапе нужно будет уложить декоративное напольное покрытие. По той причине, что стяжка хорошо защищена от воздействия влаги, покрытие может оказаться любым, а именно: паркетным, ламинатным или дощатым, а также плитным или на основе линолеума. Если проводить работы по такой технологии, то пол получится защищенным от влаги и воздействия холода, а средств будет потрачено достаточно. Если работы производятся в доме, который выстроен в условиях мягкого климата, а грунт отличается тем, что его влажность не повышена, можно использовать упрощенную конструкцию пола. Толщина каждого слоя будет зависеть от уровня залегания грунтовых вод, механических нагрузок на поверхность пола, а также от того, будет ли система обогреваться. Если будет устраиваться пол по грунту своими руками, а уровень грунтовых вод располагаться ниже 2 м, подсыпка может быть использована вместо черновой стяжки. Если нагрузки будут составлять более 200 килограмм на квадратный метр, арматурная сетка должна состоять из проволоки толщиной 4 мм, для остальных случаев – 3 мм. Следует помнить, что уменьшение стоимости пола не должно стать причиной ухудшения его качественных характеристик, не следует экономить, если вы намерены применять дорогое финишное покрытие, выполненное из дерева, например ламинат или паркет. Бетонный пол по грунту имеет свои преимущества, он долговечен, его просто монтировать, а также он достаточно прочен. При его устройстве обязательно включить в систему теплоизоляцию, так как через пол теряется 20 процентов тепла, а бетон не защищает систему от холода. Вы должны соблюсти все правила, делая пол по грунту, устройство пола по грунту предполагает утепление и для тех помещений, которые не являются жилыми, что касается ангаров, гаражей и сараев. Высота уровня пола по отношению к фундаменту будет зависеть от того, как был утеплен цоколь. Если производилось утепление стен, а пол располагается ниже верхней или нижней линии цоколя, то в этом месте будет промерзать стена. Если цоколь утеплялся по всем правилам, уровень пола может оказаться ниже или выше верхней линии фундамента.

Устройство водяного теплого пола на бетонном основании в частном доме

Водяной тёплый пол, уложенный на бетонный пол — трубопровод с теплоносителем внутри, залитый бетонным раствором. «Пирог» его — многослойная конструкция, в которой каждый слой несёт свою функцию, и играет большую роль для полноценной работы устройства. Поэтому, важна их очередность — это надо помнить при сооружении конструкции своими руками.

«Пирог» тёплой водяной системы это:

  • черновой пол — из бетонной стяжки или плит перекрытия;
  • гидроизоляционный слой — обычная полиэтиленовая тонкая плёнка, хотя при установки пола не на грунт, а на бетонную основу — можно обойтись и без гидроизоляции;
  • теплоизоляция — рекомендовано использовать пенополистирол экструдированного типа, так как он имеет низкую теплопроводность, прочен и стоит не дорого;
  • гидроизоляция — идеальным материалом для укладки в частном доме считается полиэтилен с толщиной 110 — 155 мкм, он стелется в два слоя;
  • арматура — прутья толщиной не меньше 4 мм, ячейки 50 на 50, или 100 на 100, сетка крепится к перекрытию, а не к листу теплоизоляционного материала;
  • нагревательный элемент — он монтируется к сетке с помощью хомутов, стандартный размер труб 16 мм (при площади помещения 50 м2);
  • стяжка — используется цементно-бетонный раствор с добавленным пластификатором, минимальная толщина слоя 50 мм;
  • подложка — для обустройства подойдёт пробковый материал, толстый картон или полиэтилен вспененного типа;
  • напольное покрытие —  плитка, ламинат, линолеум.

Так, выглядит «пирог» водяного тёплого пола, минимальная толщина которого 140 мм. Кроме того, в местах соприкосновения бетонного раствора со стенками, необходима установка демпферной ленты, она обеспечит компенсацию при нагревании.

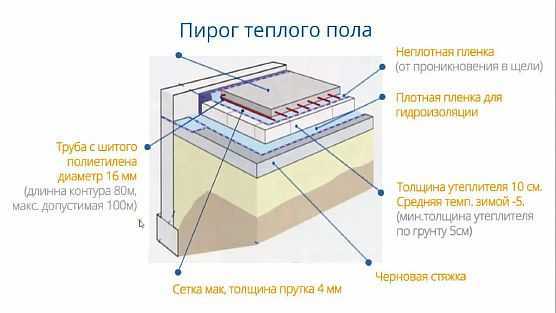

2 Пирог теплого пола

Watch this video on YouTube

Помимо этого, потребуется монтаж коллекторного узла и насоса, он улучшает циркуляцию теплоносителя.

Подключение теплого пола к системе отопления. 4 способа подключения.

Watch this video on YouTube

Разбираем теплый пол по частям! Зачем переплачивать? Часть 2

Watch this video on YouTube

Смотрите видео

Основание, подготовка и выравнивание

Определить будущий объём предстоящих работ поможет нивелир. Можно использовать для этих целей, как лазерный нивелир, так и обычный – оптический. С помощью нивелира определяют ноль и границы чистовой стяжки.

Низ дверного проёма послужит для нас «нолем», который нужно перенести по всему периметру помещения. Делается это просто. От «ноля» отмечаем 1 м вверх и по этой отметке проходим по всем стенам. Затем, от проведённой линии, опускаемся обратно вниз на 1 м.

Получившаяся отметка и будет служить границей (крайней точкой) заливки бетона. Чтобы лучше было видно, можно использовать верёвку (шнур), которую натягиваем на гвозди, предварительно забив их в углах комнаты по намеченной линии.

Приступаем к выравниванию поверхности. Отталкиваться нужно от размера в 35 см. Именно такой слой займёт вся бетонировка с армированием, утеплением и гидроизоляцией. По этому, если в некоторых местах от установленного «ноля» не будет 35 см, то нужно снять слой грунта больше чем требуется и подсыпать песком.

Подготовка пола

Вся площадь тщательно утрамбовывается. С очень рыхлым грунтом ситуация обстоит немного иначе и придётся добавить щебень. Главной задачей этой процедуры является утрамбовка грунта как можно жёстче, ибо именно от этого будет зависеть долголетие пола. Ведь вдруг грунт просядет, это вызовет деформацию бетонного покрытия.

Ввод в эксплуатацию и правила использования

Ввод в эксплуатацию водяного тёплого пола в частном доме начинается с проведения балансировки. Смысл данного мероприятия заключается в регулировке расходов теплоносителя с помощью балансировочных вентилей.

Требуется, чтобы данный показатель во всех контурах был одинаковый. При отсутствии самостоятельного опыта в данной работе, лучше доверить её профессионалам.

Если же вы решили сами провести балансировку, то последовательность такова:

  • коллектор подключается к обеим магистралям: подающей и обратной;
  • во всех контурах открываются краны входа и выхода, а также клапан автоматического воздухоотводчика;
  • включается насос, на смесительном узле устанавливается максимальный показатель, но котёл не подключается (сначала используется теплоноситель комнатной температуры);
  • устанавливается рабочее давление 1 — 3 бар;
  • затем все контуры закрываются, кроме самого длинного, на нём определяется показатель расхода теплоносителя;
  • поочерёдно, открываются все контуры и регулируется данный показатель по самой длинной петле.

В конечном итоге, расход теплоносителя должен быть одинаковым во всех контурах. После этого, данные манипуляции следует провести с нагретой водой. Начинать нужно с 25 градусов, и каждый день прибавлять по 5, пока не достигните 45 градусов.

Чтобы, сооружённый своими руками тёплый водяной пол в частном доме прослужил долго, следует придерживаться ряда правил:

  • не включать система сразу на максимум после простоя, а добавлять градус постепенно;
  • теплоноситель при подаче в контур не должен иметь температуру больше 45 градусов;
  • не рекомендуется часто включать и выключать устройство;
  • поддерживать оптимальную влажность помещения.

Как видите, процесс монтажа тёплого водяного пола в частном доме хоть и трудоёмкий, но несложный, и практически каждый может установить данную отопительную систему самостоятельно. Тем самым, обеспечив в своём жилище здоровый и комфортный микроклимат.

Видео инструкции

ТЕПЛЫЙ ПОЛ В ГОТОВОЙ СТЯЖКЕ СВОИМИ РУКАМИ. ПРОСТО ИЛИ ЛЕГКО?

Watch this video on YouTube

Водяной тёплый пол в готовой стяжке…

Watch this video on YouTube

Засыпка грунтовой подушки для пола по грунту

Поверхность будущего пола поднимается на необходимую высоту путем устройства подушки из не пучинистого грунта.

До начала работ по засыпке грунта обязательно удаляем верхний почвенный слой с растительностью. Если этого не сделать, то пол начнет со временем оседать.

В качестве материала для устройства подушки может быть использован любой грунт, легко поддающийся уплотнению: песок, мелкий щебень, песчано-гравийная смесь, а при низком уровне грунтовых вод – супеси и суглинки. Выгодно использовать грунт, оставшийся на участке от устройства фундамента, колодца и септика канализации (кроме торфа и чернозема).

Грунт подушки тщательно уплотняется послойным (не толще 15 см.) трамбованием с проливкой грунта водой. Степень уплотнения грунта будет выше, если применять механическую трамбовку.

Не следует в подушку укладывать крупный щебень, битый кирпич, куски бетона. Между крупными фрагментами все равно останутся пустоты.

Толщину подушки из насыпного грунта рекомендуется делать в пределах 300-600 мм.

Уплотнить насыпной грунт до состояния естественного грунта все равно не удается. Поэтому, грунт со временем даст осадку. Толстый слой насыпного грунта может привести к слишком большой и неравномерной осадке пола.

Для защиты от грунтовых газов — радиоактивного радона, в подушке рекомендуется сделать слой из утрамбованного щебня или керамзита. Этот подстилающий каптажный слой делают толщиной 20 см. Содержание частиц размером менее 4 мм в этом слое должно быть не более 10% по массе. Фильтрационный слой необходимо вентилировать.

Читайте: «Защита дома от радиоактивного почвенного газа радона»

Верхний слой керамзита, кроме защиты от газов, будет служить дополнительной теплоизоляцией для пола. Например, слой керамзита толщиной 18 см. по теплосберегающей способности соответствует 50 мм. пенопласта. Для защиты от продавливания плит утеплителя и гидроизоляционных пленок, которые в некоторых конструкциях полов укладывают прямо на засыпку, поверх уплотненного слоя щебня или керамзита насыпают выравнивающий слой песка, превышающий по толщине размер фракции засыпки в два раза.

До начала отсыпки грунтовой подушки необходимо выполнить на вводе в дом прокладку труб водопровода и канализации, а также трубы грунтового теплообменника вентиляции . Или уложить футляры для монтажа в них труб в будущем.

Теплоизоляция и армирование

Следующий этап связан с утеплением бетонного пола в частном доме и усилением его несущих способностей. В качестве теплоизолирующих материалов нередко применяются: пенопласт, минвата (лучше всего подходит каменная базальтовая), пенополистирол, перлит, влагостойкая фанера и пробка. Для дополнительной защиты от влаги укладывается нижний слой из рубероида или пленки. При использовании гидроизоляционной мембраны внимательно изучается инструкция для определения нужной стороны монтажа. Сверху утеплитель тоже защищается тонкой пленкой.

С целью усиления несущих способностей пола из бетона проводится армирование будущей стяжки. Для этого потребуется металлическая (реже — пластиковая) сетка с толщиной прутьев не менее 3 мм. Она укладывается по обычной шахматной схеме, минимальный шаг составляет 10×10 см. Чем выше предполагаемые нагрузки, тем толще должна быть арматура, места стыков соединяются сваркой. Далее размещаются выравнивающие маяки и проводится чистовое бетонирование.

Технология заливки

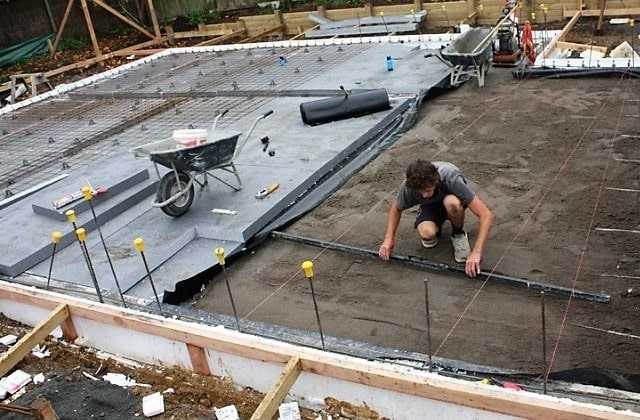

Направляющие укладываются по заранее размеченной схеме с шагом от 2 м, обычно это доска, тонкий брус или металлический профиль. Они фиксируются густым бетонным раствором, верхний уровень доводится до «нулевой» отметки. Между ними устанавливается опалубка из влагостойкой фанеры, все элементы, которые будут выниматься из раствора, обрабатываются маслом. Чистовую стяжку бетонного пола желательно провести в один заход, от этого зависит монолитность и надежность конструкции.

Для создания раствора применяется цемент с морозостойкостью от 400, чистый просеянный песок, мелкофракционный щебень и вода. Пропорции соответственно составляют: 1:2:4:0,5. Обязательно пользуются бетономешалкой, данный этап работ трудно проводить самостоятельно, желательно пригласить напарника. Начальная точка заливки — противоположный двери угол, сразу заливается несколько участков, сверху раствор разравнивается лопатой. Рекомендуемая толщина бетонного слоя на этом этапе — 5 см. Для уплотнения и заполнения пустот применяется виброплита.

Залитые участки равняются длинным правилом, излишки удаляются, в нужных местах добавляется бетонный раствор. После этого направляющие и опалубка вынимаются, процесс повторяется до полного заполнения всей площади помещения. Готовую бетонную поверхность накрывают пленкой и оставляют на 3–4 недели до окончательного затвердевания, во избежание появления трещин она смачивается водой, не реже 1 раза в день. В качестве финишной заливки используются самовыравнивающие смеси, они наносятся и разравниваются аналогично: от дальнего угла к двери. Минимальный промежуток, необходимый для их высыхания, составляет 3 дня, более точное значение указано в инструкции.

Советы и рекомендации

Обязательным условием качественного бетонирования является утрамбовка и проверка горизонтальности каждого слоя. Финишную бетонную стяжку проводят исключительно по маякам. В случае монтажа своими руками теплого пола в частном доме предусматривается тепловой зазор около 1–2 см (вспененный полиуретан или полиэтилен), он нужен для предотвращения образования трещин. Высота уровня зависит от утепления цоколя, если оно было проведено, то «ноль» может размещаться как выше, как и ниже фундамента. Если нет, то бетонный пол не следует делать ниже верхней части, во избежание появления зон промерзания.

Важно не пренебрегать теплоизоляцией, потери тепла в частном доме через низ составляют не менее 20 %. Для усиления гидрозащиты допускается укладка на грунт тонкого слоя из глины, ее обязательно поливают и утрамбовывают

При возведении постройки на сырых грунтах нельзя использовать керамзит из-за его абсорбционных свойств (которые увеличиваются в зимний период). Также этот материал нежелателен в качестве основного утеплителя.

Подбираем тип трубопрокатов и производим их укладывание

Перед проектированием тёплого пола следует определиться с материалом трубопрокатных изделий. Допускаются изделия из металлопластика, полиэтилена, оцинкованные или медные. Самые популярные модели — металлопластик и полимер.

Качество сооружения зависит от прочности материала и целостности контура. Не допускается укладывание труб на поверхность, которая имеет уклоны и неровности больше 5 мм.

Монтаж, пропорции и шаг петли

Монтаж тёплого пола по грунту нужно производить по предварительно подготовленному плану  укладки. Если помещение не прямоугольное, то надо составлять схему из отдельных прямоугольников, со своим витком петли.

В каждом участке, с учётом предназначения зоны и желаемого уровня нагрева, контур может располагаться по типу змейки или улитки.

При проведении работ нужно соблюдать некоторые правила:

  1. Для недопущения перегрева конструкции, надо правильно разместить трубы по поверхности площади. Они располагаются плотнее по периметру, а в центре делается более редкий контур. Отступать от стен нужно примерно 15 см.
  2. Шаг между элементами отопления, не зависимо от способа укладывания, должен составлять 0,3 метра.
  3. В местах стыка плит и перекрытий, трубопрокатные изделия следует отделять металлической гильзой.
  4. Размер контура не должен превышать 100 метром, так как понизится уровень отдачи тепла.

Укладываться контур может одним из двух вариантов:

  • бифилярным (спиральным) — характеризуется равномерным обогревом, процесс не сложный, так как угол изгиба 90 градусов;
  • меандровым (в виде зигзага) — происходит остывание теплоносителя в период прохождения по магистрали, тем самым прогрев пола становится не равномерный.

Крепление системы осуществляется к бетонному основанию через нижний слой утеплителя дюбелями. Каждая ветка трубопровода, вне зависимости от выбранного варианта раскладки контура, должна выходить к распределительному шкафу.

Концы трубопровода подключаются к корректорному узлу при помощи опрессовки или пайки. Каждый отвод необходимо снабдить запорной арматурой, а на подающих участках установить шаровые краны. Кроме того, стоит сделать теплоизоляцию труб выходящих в помещение расположенное рядом.

Перед заливкой окончательной стяжки надо провести опрессовку. В трубах, которые будут подключаться к корректору, должен отсутствовать воздух. Для этого, воздух из них удаляется через сливные краны

Важно, чтобы воздухоотводы в этот момент были закрыты

Тестирование металлических изделий производится с использованием холодной воды, а проверка пластиковых при двойном увеличении давления в трубопроводе.

Заливка цементно-песчаной стяжки

Смесь для заливки стяжки готовится из 1 части цемента, 3 частей песка. Жидкости нужно 200 грамм на 1 кг смеси. Для повышения прочности конструкции добавляется 1 грамм полимерной фибры.

Заливки теплого пола схож с монтажом основания. Рекомендована армированная стяжка толщиной 8 см. Важный момент — эксплуатировать тёплые полы можно только через месяц, это время необходимо для затвердевания стяжки. Кроме того, лишь после этого нужно приступать к монтажу финишного покрытия.

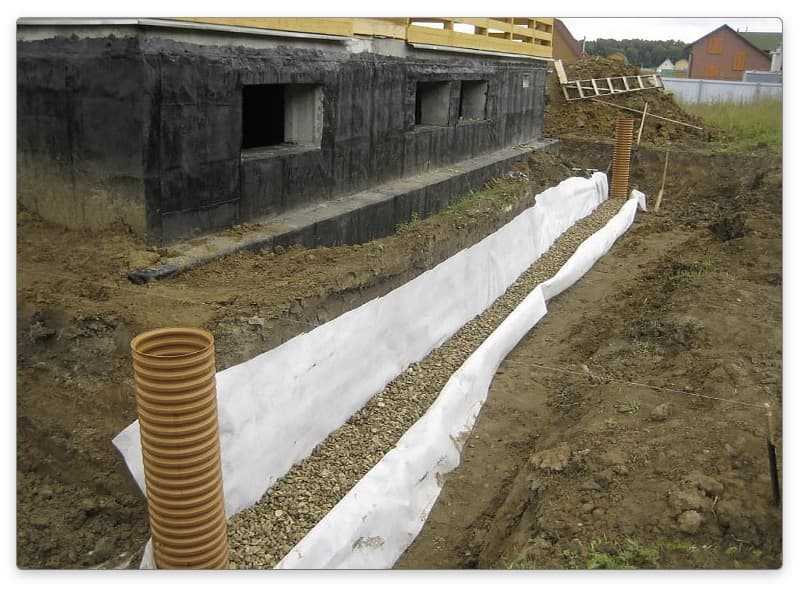

Если грунтовые воды расположены близко к слою пирога тёплого пола нужно позаботиться об их отведении — оборудовать дренаж ниже уровня пола на 30 см.

Дно заполняется речным песком или грунтом со щебнем. Насыпается слоями по 10 см, и смачивается водой. Обычно хватает 3 слоёв, на которые нужно положить геологический текстиль.

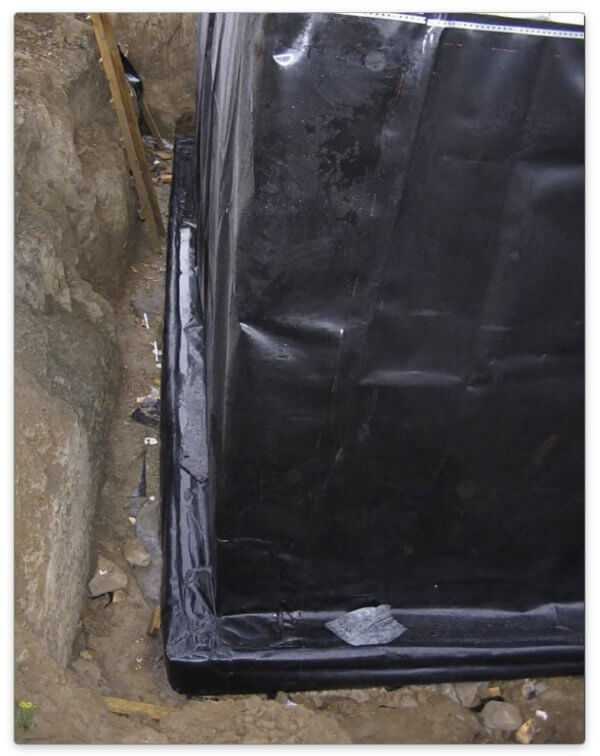

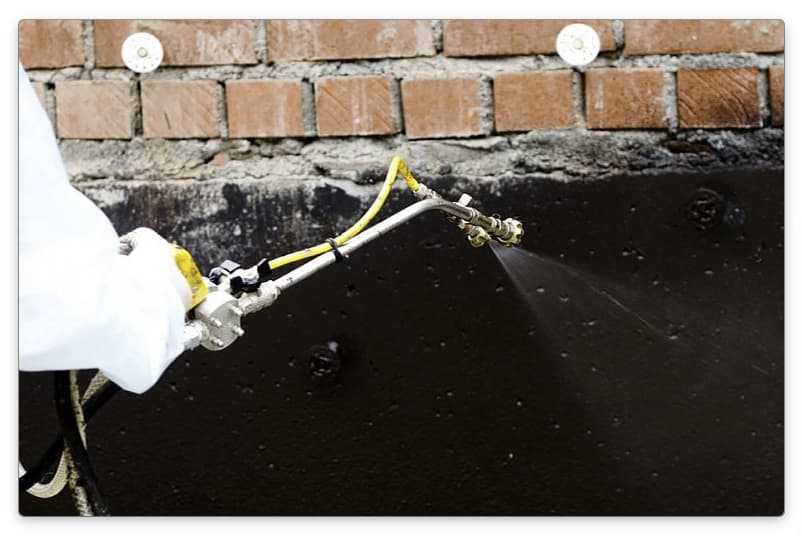

Далее надо оборудовать фундамент из битумной мастики или другого гидроизоляционного материала, и уложить полистирольные плиты в качестве теплоизоляции. В дальнейшем схема монтажа водяного тёплого пола не отличается от стандартной укладки.

Согласно анализу специалистов, основной ошибкой при выполнении работ по монтажу тёплого пола по грунту своими рука является нарушение технологии — отсутствие компенсационных промежутков в плите, плохая утрамбованность присыпки, неправильно уложенная гидроизоляция.

Тёплый водяной пол в частном доме по грунту — это сложное сооружение, и к его монтажу надо подходить очень серьёзно. Однако, остановив свой выбор на таком варианте, вы изначально заложите условия для комфортной атмосфере в доме.

Видео инструкции

Водяные теплые полы по грунту — часть 1

Watch this video on YouTube

Полы по грунту. Ошибки. #Полы #Стяжка #Бетонный

Watch this video on YouTube

№4ТЕПЛЫЕ ВОДЯНЫЕ ПОЛЫ ПО ГРУНТУ СВОИМИ РУКАМИ

Watch this video on YouTube

Технология строительства

Существует два способа устройства полов по грунту:

  • По бетонной подготовке;
  • Без чернового слоя бетона непосредственно на уплотненное основание (подушку).

Первый способ сегодня используется редко. Он был разработан в то время, когда для защиты пола от влаги использовался рубероид. Для его наклеивания делали слой бетонной подготовки (черновой пол).

Второй вариант проще и дешевле. Современные гидроизоляционные материалы можно стелить прямо на балластную подушку без наклейки на твердую основу.

Процесс устройства бетонного пола по грунту начинается с отсыпки подстилающего слоя. Перед этим должна быть завершена прокладка сетей водопровода и канализации.

Для подсыпки можно использовать любой хорошо уплотняемый грунт. Для этого подойдет мелкая щебенка (фракция 5-10 мм), крупный речной песок или песчано-гравийная смесь. Подушку отсыпают слоями по 15 см, проливая каждый водой и уплотняя ручной или механической трамбовкой.

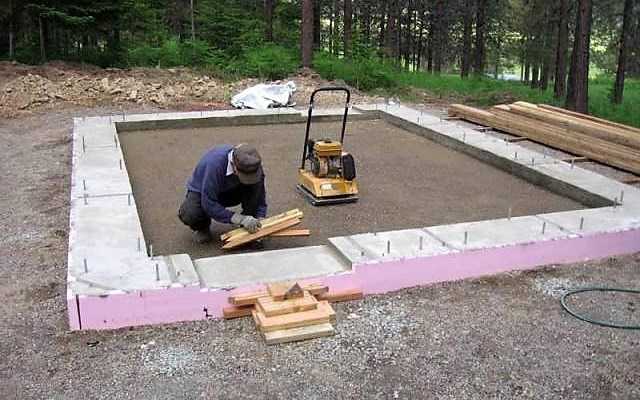

Уплотнение подсыпки вибротрамбовкой

Для улучшения теплоизоляции верхний уровень подушки можно сделать из керамзитового гравия (10 см). Общая толщина балластного «пирога» должна находиться в диапазоне от 30 до 40 см.

Пленочная гидроизоляция, укладываемая под утеплитель, нуждается в защите от повреждения острой щебенкой и продавливания керамзитом. Поэтому подсыпку завершают 5-ти сантиметровым слоем уплотненного песка. Толщина пленки, укладываемой на грунт должна быть не менее 0,4 мм.

Укладывая пленочную изоляцию, ее полосы расстилают с нахлестом в 10-15 см, фиксируя их строительным скотчем. Края напускают на кладку, на высоту равную суммарной толщине утеплителя, бетонной стяжки и финишного покрытия. Между конструктивным «пирогом» пола, стенами перегородками оставляют термозазор шириной 2-3 см. Его заполняют обрезками вспененного полиэтилена или специальной термолентой.

Для утепления основания можно использовать ЭППС (экструдированный пенополистирол), опилкобетон или перлитобетон. Зачастую гидроизоляцию под пенопласт не закладывают, поскольку он практически не впитывает влагу. Сверху его прикрывают полимерной пленкой. Она защищает утеплитель от разрушающего действия щелочной среды цементного раствора.

Под легкий бетон на опилках и перлите полиэтиленовая пленка нужна. Толщина перечисленных теплоизоляторов неодинакова. Для ЭППС она составляет 50 мм. Слой опилко и перлитобетона должен быть не менее 10 см.

Уложив теплоизоляцию, по ее поверхности делают бетонную стяжку на мелкозернистом наполнителе (фракция 5-10 мм, толщина 10 см). Работу выполняют в два этапа. Сначала заливают слой толщиной 5 см и укладывают на него стальную сетку (ячейка 10х10 см, диаметр проволоки 3-4 мм). После этого толщину стяжки доводят до проектного уровня, определяемого расчетом предполагаемых нагрузок. Рекомендуемый класс бетона В12,5.

Именно так получают правильный пирог полов по грунту при низком уровне почвенных вод. Черновая бетонная подготовка под жесткий утеплитель не делается. Реальной пользы от нее нет, а рост стоимости 1м2 готовой конструкции весьма ощутимый.

Установка системы подогрева (теплый пол) меняет технологию и последовательность работ. В этом случае сначала по утрамбованной подушке заливают черновую бетонную подготовку и раскладывают слой гидроизоляции. Уложив утеплитель (ЭППС), к нему фиксируют трубы и делают выравнивающую стяжку из бетона. Армирующую сетку укладывают над трубами или греющим кабелем.

Попутно отметим, что полы по грунту можно делать не только в кирпичных, блочных, но и в деревянных домах. При грамотном подходе балластная засыпка не оказывает негативного воздействия на древесину.

Один из вариантов правильного сопряжения такой конструкции с рублеными стенами показан на схеме ниже.

Узел сопряжения с деревянной стеной

При низком УГВ бетонную плиту, лежащую на глине или на слое уплотненной гидроизолированной подсыпки, делают в подвальных помещениях. Это весьма распространенный вариант в коттеджном строительстве.

Чем залить тёплый пол

Как правильно заливать водяной тёплый пол — существует три способа, которые можно использовать. Все они просты по технологии, процесс их схож, хотя каждый метод имеет свои особенности.

Способ заливки пола Описание Плюсы Минусы
Бетонном Распространённый вариант, используется цементно-песчаный состав. Для придания большей прочности конструкции пола песок заменяется на наполнитель. Он  не позволяет крошиться основанию при нагревании. Кроме того, при использовании наполнителя, уменьшается толщина растворного слоя с 50 до 30 мм. Прочность, долговечность и получение равномерного прогрева поверхности пола. Значительный вес пола и продолжительный период застывания.
Полусухим составом Главное отличие — содержит меньше воды, чем в первом составе. Обязательное наличие полимерных добавок и фиброволокон. Повышенная прочность пола, высыхает намного быстрее, обладает меньшей усадкой и полученная поверхность из такого состава практически не подвержена растрескиванию. Менее пластичен, из-за этого могут появиться пустоты.

Полученное основание после высыхания, следует оберегать от попадания воды.

Самовыравнивающимися смесями Состав напоминает цементно-песчаную смесь. Из него можно делать как грубую основу для пола, так и финишное покрытие. Но для заливки стяжки тёплого водяного пола пригоден лишь грубый ровнитель. Он бывает с разными основами:  гипсовой и цементной. Обоими видами можно производить заливку нагревательных полов. Обладает наибольшей пластичностью, быстро застывает, не требует тщательного выравнивания, так как растекается под своими весом. Высокая стоимость.

Полы по грунту — начинаем с защиты фундамента

Большинство источников приводят в качестве обязательного требования залегание грунтовых вод не выше 4-5 метров (иногда даже двух). А это уровень залегания верховодки, которая имеет сезонный характер и находится выше водоупорных пластов. То есть это обычные осадочные воды, не успевшие просочиться в более низкие и постоянные водоносные пласты («на песок» и «на известь»).

Летом и зимой верховодка исчезает, а появляется весной и осенью. Даже если участок находится в «критической» зоне, то с нею можно эффективно бороться (если это не инфильтрационная вода просочившаяся по грунту от расположенного недалеко водоема).

Первое условие для предотвращения затопления верховодкой — дренаж

Надо «помочь» осадочной воде проникнуть через пласты грунта, имеющие водоупорные свойства (суглинки). Эти мероприятия принципиальны для таких участков даже с точки зрения защиты фундамента в период дождей и таяния снега. Сделать это несложно — по периметру дома бурят несколько скважин диаметром до 15 см и глубиной ниже пятки фундамента.

Затем вставляют дренажную трубу чуть ниже уровня поверхности земли (лучше ее обернуть фильтрующей тканью — это предотвратит ее от заиливания) и засыпают внутрь щебень мелкой фракции. Отверстие закрывают водонепроницаемым материалов, сверху засыпают землей или закрывают куском дерна.

Есть более сложный вариант с обустройством траншей, в которые на подушку из песка и щебня укладывают те же трубы и сводят их под уклоном к дренажному колодцу.

Второе условие — гидроизоляция фундамента

В условиях напорного воздействия воды самым действенным будет комбинация нескольких методов.

Вначале наружные стены основания обрабатывают битумной грунтовкой, на нее наклеивают рулонные материалы. Правильная методика — горизонтальное расположение снизу вверх, внахлест, но более простое — вертикальное.

Склеивание происходит за счет разогрева паяльной лампой внутренней части листа. Защищают гидроизоляцию глиняным замком, который и сам служит преградой для воды. Если воздействие верховодки кратковременно, а осадки в регионе не обильные, то можно ограничиться обмазочной гидроизоляцией.

И конечно, к обязательным мероприятиям по защите от воды необходимо добавить отмостку (на 20 см шире проекции края кровли) и водосточную систему.

Выводы

Мы рассказали, как обустроить стяжку в частном доме. Подведем короткие итоги:

  • Сухие модификации стяжки не предназначены для помещений с постоянной повышенной влажностью, мансард и балконов. Их выбирают для комнат с минимальной нагрузкой.
  • Мокрая стяжка пригодится тем, кто хочет сократить расходы. Но ее лучше заливать, когда дом еще только строится. Она долго сохнет, дает значительную нагрузку на несущие конструкции.
  • Полусухая стяжка в доме, в каркасном, деревянном, из блоков, равно как и в любом другом, универсальна. Отсутствуют ограничения по этажности, сухим и мокрым помещениям. Дополнительное преимущество в том, что не приходится тратить время и средства на выравнивание пола после просушки. Уже через 3-4 дня можно стелить ламинат или класть плитку.

Хотите завершить строительство или ремонт частного дома в минимальные сроки? Выбирайте полусухую стяжку для пола. Стены с ней гарантировано не намокнут, не придется укреплять фундамент и нетерпеливо ждать, когда же можно будет хотя бы зайти в комнату.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лофт-студио
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
