Нужно ли заземлять ванну? зачем это надо и инструкции для разных типов ванн

Видео “Как подключить стиральную машину”

Если вы не хотите платить за столь простую услугу, как подключение стиральной машины, и считаете, что выполните данную задачу в одиночку, не пропустите следующее видео.

Заземление в квартире, и как его не надо делать.

Электричество и электрические приборы имеют большое значение в нашей жизни, мы пользуемся ими ежедневно и неоднократно, десятки и даже сотни раз в день. Мы привыкли делать это, не задумываясь, забывая о том, какую потенциальную опасность они могут нести для человека. Но опасность возможного поражения электрическим током, возникновения пожаров из-за неисправности электрических сетей, проводки или оборудования никто не отменял, поэтому для предотвращения несчастных случаев используют различные средства. Прежде всего, речь идет об устройствах защитного отключения (УЗО) и контуров заземления с подключением к ним всех электроприборов.

Любой, даже слабо разбирающийся в электротехнике человек, знает, что все приборы должны иметь заземление. Однако о том, что это такое, и как осуществляется на практике, известно не каждому.

Заземление в многоквартирном доме обычно уже подведено к распределительному щиту на лестничной площадке, а заземление в квартире устраивается при монтаже электропроводки. При этом третий, заземляющий провод сразу подводится ко всем точкам потребления, то есть розеткам. Розетка с заземлением необходима практически для каждого современного бытового прибора. Заземлить электроприбор – это значит соединить его корпус, то есть нетоковедущую часть, с землей либо с ее эквивалентом. Эта мера необходима для предотвращения поражения человека электрическим током в случае пробоя фазы на корпус.

В старых домах, где разводка осуществлялась по двухпроводной схеме, к приборам подведены только фаза и ноль, заземление в квартире отсутствует. На работоспособность приборов это не влияет, но некоторые устройства оставлять без заземления опасно, особенно те, которые контактируют с водой: посудомоечную машину, стиральную машину, бойлер, холодильник и т. д.

Как же поступить в ситуации, если заземления в щитке нет? К сожалению, доморощенные электрики, наслушавшись советов знакомого «специалиста», без всяких сомнений приступают к устройству заземления различными способами, зачастую небезопасными.

Два способа, как не надо делать заземление в квартире

Самый распространенный ошибочный способ самодельного заземления – заземление на батарею. Привлекательность этого способа понятна, ведь трубы теплоснабжения лежат в земле и теоретически могут служить для отведения заряда. Но на практике труба отопления может в любой момент оказаться незаземленной – к примеру, в момент ремонта или в случае коррозии соединений. Кроме того, в последние годы на отдельных участках теплоцентрали часть металлических труб заменена, а другая – продолжает заменяться пластиковыми, так что на надежный контакт системы отопления с землей надеяться нельзя. Результат такого «заземления» опасен, ведь под напряжением могут оказаться все токопроводящие предметы (даже в соседних квартирах), а это кухонное оборудование, раковины, ванны и т. д. Появляется опасность массового поражения током, возникновения пожара.

Следующая ошибка горе-электриков – соединение заземляющего провода с нулевой шиной в щитке. Делать это категорически запрещено, тем более в тех случаях, когда в доме используется TN-C система (четырехпроводный стояк). Опасность состоит в том, что в один момент на нулевом проводе по ряду причин может оказаться напряжение 220 и даже 380 В. Нужно ли рассказывать о том, что случится, если у вас заземление компьютера или холодильника выведено на ноль?

Не вдаваясь в технические подробности, можно сказать, что единственный вариант, способный защитить от удара электрическим током в случае отсутствия заземления в квартире – установка специальных защитных устройств, называемых УЗО. Если нет возможности провести заземление в квартире не кустарным, а профессиональным, грамотным способом, необходимо воспользоваться этим вариантом.

Особенности работы в ванне джакузи

Данная конструкция считается одной из самых качественных, роскошных и элитных. Она обычно оснащается многочисленными положительными функциями, такими как гидромассаж, подсветка или иные элементы. Для их работы обязательно конструкция подключается к электрической сети. Для того создается специальная розетка, предназначенная для установки во влажном помещении. Она в обязательном порядке заземляется, а также закрывается специальной защитной крышкой. В ней обычно имеется особый третий штекер, который и обеспечивает качественную и оптимальную ее защиту от короткого замыкания.

Монтаж данной розетки выполняется на стене помещения, причем от пола она устанавливается выше 50 см., а от борта джакузи имеется расстояние не меньше 70 см. Подводка исполняется с применением кабеля, имеющего тройную изоляцию.

Чтобы даже резкие изменения и перепады напряжения в сети не смоли стать источником нарушения работы электрического оборудования джакузи, устанавливается автомат, выдерживающий существенные нагрузки. Также монтируется УЗО – устройство защитного отключения, причем два этих элемента находятся снаружи ванной комнаты.

Не допускается производить заземление джакузи через какие-либо коммуникационные сети, к которым относится водоснабжение, отопление или канализация. Если требуется необходимость производить обслуживание оборудования, то оно реализуется исключительно в его отключенном состоянии. Также желательно с этим вопросом обращаться к специалистам, поскольку они смогут предусмотреть правильную реализацию работ, а также учтут, что оборудование подключается к электросети в процессе использования.

Как сделать заземляющее устройство, видео

Наиболее надежное обеспечение защитного заземления в многоквартирном старом доме можно сделать только централизованно, заменив стояки и проведя заземляющие провода согласно новым стандартам. Однако существует возможность установить заземляющее устройство самостоятельно. Для этого нужно вкопать в землю возле дома или прямо в подвале арматуру либо специальные металлические стержни, после чего подсоединить к ним кабель с большим сечением и завести его себе в щит.

На видео можно посмотреть процесс забивания в землю подобных стержней:

Если грунт сухой, то можно использовать более длинные составные штыри, как показано на следующем видео:

Как же заземлить стиральную машину, если нет заземления.

Виды распределения электроэнергии

Старый и новый жилой фонд имеет одно важное отличие. Это присутствие/отсутствие заземляющих проводников

В ГОСТах СССР, которые действовали до 1998 года, в схеме распределения электропитания отдельному заземляющему проводу место не нашлось. Причина этого упущения — малый ассортимент бытовой техники, не отличающейся к тому же большой мощностью.

С тех пор ситуация начала меняться: в новостройках появились отдельные заземляющие проводники, сосредоточенные в распределительных электрощитках. Сейчас существует несколько систем, в которых используется защита домов либо квартир.

  1. TN-C. Эту схему можно назвать пережитком прошлого. Такая защита типична для домов старого фонда — хрущевок, сталинок, брежневок. Главный ее минус — отсутствие отдельного заземляющего проводника, так как его совмещали с рабочим — PE (защита) + N (ноль) = PEN. Данная система считается самой ненадежной, а полноценное заземление невозможно, если не перевести ее на более современные схемы.
  2. TN-S. Эта более современная система была призвана заменить опасную схему TN-C. В ней проводники (ноль и защита) не пересекаются, так как разделены на подстанции. В этом случае в квартиру уходят уже не 2, а 3 кабеля — фаза, N и PE.
  3. TN-C-S — простейший способ модернизации «ущербной» схемы TN-C. В этом варианте совмещенные проводники PEN (защита и ноль) разделяются только на входе в здание. Для первого из них в месте их раздела устанавливается заземляющий контур.

TT и IT — системы, применяемые для зданий, требующих повещенной безопасности. Первая оптимальна для частного владения, расположенного отдельно, так как защитный контур заземления организовывают для каждого дома/квартиры. Вторая схема незаменима там, где необходимо бесперебойное электроснабжение, но возможен постоянный контроль: например, на шахтных электроустановках, в аварийный системах питания медицинских учреждений. Поэтому, если разговор идет о жилых помещениях, то обычно применяют первые три типа систем электрозащиты.

Для чего нужно заземление ванны в квартире?

Электрический ток хоть и приносит массу пользы, но чрезвычайно опасен для жизни. Поражение электричеством может вызвать не только болевые и неприятные ощущения, но паралич дыхательных путей, ожоги, фибрилляцию желудочков сердца и, в конечном итоге – смерть человека. Санузел – особо опасное место с точки зрения электричества. Повышенная влажность, большое количество воды и высокая температура снижают сопротивление тела и улучшают условия для прохождения тока.

Напряжение на ванной и корпусах приборов может появиться из-за повреждения изоляции проводов или неправильного подключения электроприборов, например при их занулении.

Важно:

Заземление и зануление – это разные вещи. Зануление не даёт того же эффекта что и земля, и опасный потенциал может легко оказаться на корпусе вместо нуля при малейшей проблеме электросети, к тому же дифавтомат не сработает при такой неисправности.

При повреждении изоляции проводов если он касается электрических деталей, то может образоваться контакт между фазой и деталью и часть напряжения окажется на ней (или полностью). Аналогичная ситуация происходит если изолятор в ТЭНе повреждается и спирать начинает «пробивать» на корпус, тогда и корпус прибора в котором он установлен тоже окажется под напряжением. Чтобы уровнять все потенциалы и снять их опасные значение нужен заземлитель. Тогда «опасное» электричество стекает в землю, и вы находитесь в безопасности.

Более того дифавтомат или УЗО определят разницу протекающих токов между фазой и нулем, сразу же заметят, что часть тока куда-то ушла и моментально отключит электричество и вы избежите удара током.

Заземление ванн и других потенциально небезопасных приборов и объектов

От каждого прибора должен отводиться отдельный проводник. Нельзя подсоединять к заземляющей шине щитка заземляемые устройства последовательно. В качестве заземляющего проводника должен браться медный сечением не меньше 2,5 мм2, если он будет механически защищен, и 4 мм2, когда такой защиты не будет. Также допускается использование алюминиевых и стальных проводников с сечением не меньше 16 мм2. Желательно использовать изолированный провод. Зачищаем его оба конца, на которых затем делаем кольцо под крепеж. Начнем с обычных душевых кабин и ванн. Они оснащены специальным креплением – ушком. При необходимости очищаем его в месте установки крепежа (подходящий болт с гайкой и шайбами, которые предохранят петлю провода и ушко от продавливания) от эмали, грязи или ржавчины до чистого металла.

Правильное заземление ванной

В старых металлических ваннах заземление не предусмотрено. Если у них ножки являются неотъемлемой частью всего изделия (не съемные), то просверливаем в одной из них отверстие диаметром 4–6 мм под соответствующий болт с гайкой и шайбами. Сверлить надо в таком месте, чтобы отверстие не снизило прочность ножки, а крепеж и провод заземления не портили внешний вид. Перед креплением проводника место вокруг отверстия с обеих сторон надо очистить до чистого металла.

К съемным ножкам подводить заземление нельзя, так как контакт между ними и самой металлической ванной со временем значительно ухудшается, а то и вовсе пропадает из-за окисления и даже ржавления их прилегающих поверхностей от повышенной влажности, а также деформации, вызванной частой сменой температуры. Но если стойки крепятся к корпусу ванной болтами, то можно подсоединить заземление к одному из них. Когда нет такого крепления ножек, поступаем следующим образом.

В стальной ванне делаем сквозное отверстие у бортика со стороны, обращенной к стене. В чугунной с внешней ее стороны просверливаем глухое отверстие диаметром 5 мм в месте, где максимальная толщина металла. Лучше возле бортика. Затем нарезаем резьбу под болтик диаметром 6 мм (с шайбой). Главное, чтобы не получилось вместо глухого сквозное отверстие и не повредилось эмалевое покрытие внутри ванной. Но и глубина отверстия должна быть достаточной – 5–6 мм, чтобы надежно и с хорошим контактом установить заземление. У метчика для нарезки резьбы необходимо будет сточить заостренную носовую часть. Так удастся глубже нарезать резьбу.

Что делать, если ванна акриловая? Изготовленная экструзионным способом идет с металлической рамой-подставкой. Если на ней нет специального ушка под заземление, то просверливаем отверстие. Если акриловая ванна литая, то в ней обычно должна быть специальная перемычка. Когда ее нет, поступаем как с металлической ванной – сверлим отверстие. Заземление акрилового сантехнического прибора обезопасит еще и от статического электричества, накапливающегося на нем, когда в ванной относительно небольшая влажность.

Это необходимо, чтобы не получить «привет» от соседа в виде разряда током. Как это бывает, упоминалось в начале первой главы. Для этого можно использовать стальные хомуты с отверстиями. Все места подсоединения заземления надо покрыть битумной мастикой, чтобы не ржавели. Все проводники следует завести в коробку уравнивания потенциалов (КУП), установленную в малозаметном месте в ванной комнате. Это обычная коммутационная коробка из пластика с 1-ой общей шиной. А уже из нее тянем 1 изолированный провод того же сечения до заземляющей шины щитка.

Что собой представляет заземление

Заземлением является процессом, при котором ток с помощью определенного прибора убирается в землю. В пример можно поставить машину с металлической цепью, дотрагивающейся к земле, что весьма пригодится для защиты от электрического разряда, например, во время метания молнии.

Делать заземление самостоятельно – не совсем разумно, ведь все может закончиться неблагоприятно. Лучше отдать эту работу профессионалам. Однако, если у вас нет возможности обратиться к электрику, тогда можно попробовать сделать заземление ванны в квартире самому, но при этом не забудьте спросить совета у опытного электрика. Однако, если в ванной намечается проведение новой проводки, то этот процесс точно необходимо доверить электрику.

Не так давно заземление делалось примитивным способом: провод из металла прикреплялся к металлическому стояку и ток уходил в землю. Но для наших времен такой пример навряд ли будет актуален в квартире, т.к. большинство стояков сегодня выполнены из пластика. Также этот примитивный метод будет нарушать безопасность соседних квартир.

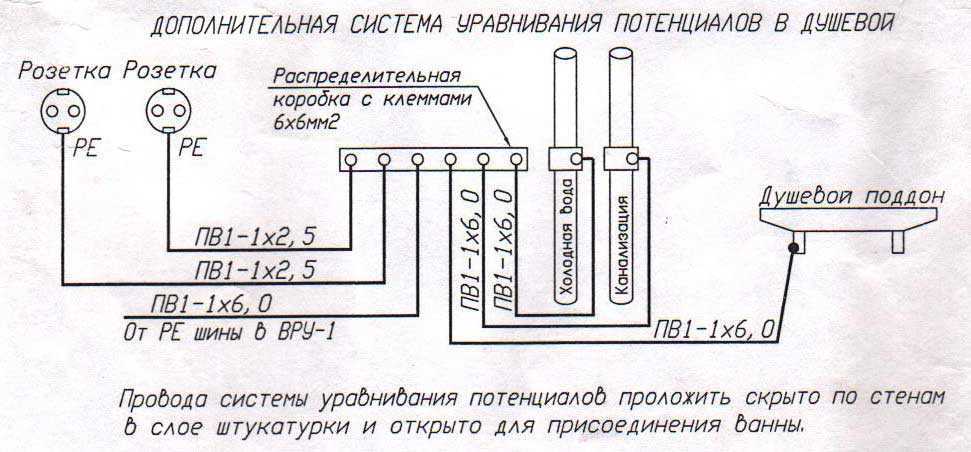

Схема заземления в ванной комнате

Разновидности ванн и особенности их заземления

Если вы считаете, что акриловая ванна является диэлектриком и ее заземлять не нужно, вы ошибаетесь. Она, как и другие подобные изделия, имеет металлический каркас, и в нее наполняется жидкость, которая не является диэлектриком. К слову говоря, жидкость в ванне так или иначе связана с водой в водопроводе и других сантехнических приборах – образуется своего рода контур, по которому и двигается статическое напряжение вне зависимости от материала, из которого изготовлена ванна. Вот именно поэтому и нужно заземлять не только чугунную и стальную ванну, но и акриловую. Скажу больше, по всем правилам положено заземлять даже душевую кабину .

Теперь немного подробнее о том, как заземлить ванну в зависимости от материала изготовления.

  1. Заземление чугунной ванны. Если идет речь о подключении к контуру заземления современной чугунной ванны, то здесь все просто – она уже имеет изготовленное в заводских условиях специальное ушко с отверстием. Так называемый лепесток как раз и служит для установки в него болта с гайкой и шайбами, посредством которого подсоединяется провод заземления к чугунной ванне. Немного сложнее дела обстоят со старыми чугунными ванными – раньше такой лепесток не предусматривался, и его придется изготовить самостоятельно. Ситуация немного осложняется тем, что к ножкам подсоединить провод заземления будет не слишком правильно – между ними и самой ванной нет надлежащего контакта. Решается этот вопрос следующим образом. В районе установки ножек имеются специальные отростки от корпуса ванны, которые служат для расклинивания ножек – вот в них и можно будет просверлить отверстие глубиной до 10мм, нарезать в нем метчиком резьбу и вкрутить винт с шайбой и гайкой, обеспечив таким способом надежный заземляющий контакт непосредственно самого тела чугунной ванны. В качестве альтернативы можно рассмотреть крылья ванны – в них также можно просверлить отверстие до 5мм. В этом случае придется угадывать с длиной винта.

Заземление чугунной ванны фото

Заземление стальной ванны. Заземлить современную стальную ванну вообще не представляет никаких проблем – как и в случае с чугуном, она имеет специальный лепесток, к которому подсоединяется заземляющий кабель. Есть, правда, один нюанс – чтобы заземление было полноценным, вокруг отверстия, в которое устанавливается обжимной винт, нужно будет счистить эмаль вплоть до самого металла. Заземление акриловой ванны. Уже говорилось выше, что акрил является диэлектриком и не проводит электрический ток, но как и все подобные материалы, он способен сам вырабатывать статическое напряжение, которое накапливается на металлической раме этой ванны – именно ее и необходимо заземлять. В большинстве случаев на раме предусматривается ушко для заземления, но в некоторых конструкциях оно отсутствует. Решается этот вопрос, как и во всех предыдущих случаях, с помощью дрели и сверла – делается отверстие, в которое устанавливается обжимной винт. Не забывайте удалять вокруг отверстия краску – она является диэлектриком!

Именно так решается вопрос заземления в ванной комнате практически со всеми металлическими изделиями – провод, отверстие и болт с левой резьбой. Шучу. Большинство изделий, особенно мощные потребители электрической энергии, уже оснащены клеммами или, по крайней мере, отверстиями для подключения контура заземления.

Заземление ванны джакузи фото

И в заключение несколько слов о заземлении гидромассажной ванны или, как ее принято сейчас называть, джакузи. Вопрос, как сделать заземление в ванной, оборудованной подобным сантехническим прибором, должен решаться в самую первую очередь – это ваша безопасность! Вы должны знать, что собираетесь принимать ванну, которая напичкана всевозможным электрическим оборудованием.

Джакузи нужно заземлять отдельным мощным кабелем, один конец которого подсоединяется непосредственно к самому сантехническому прибору, а второй к вводу заземления в дом (обычно он располагается до распределительного щитка).

Вот, в принципе, и все, что необходимо знать о том, как выполняется заземление ванны. Если подводить итог всему вышенаписанному, то можно выделить три основных момента, опираясь на которые проводятся подобные работы: мощный медный кабель сечением не менее 6 квадратов, надежный контакт и подключение ванны непосредственно к контуру заземления до распределительного щитка. И напоследок напомню про такое изделие, как УЗО – вся электрическая проводка в ванной комнате в обязательном порядке должна подключаться через него.

Что такое заземление?

Заземление – это термин, который обозначает преднамеренное соединение сантехнического оборудования, электрических приборов или иного оборудования к заземляющему контуру с целью предотвращения ударов тока при их эксплуатации. С помощью такой системы мер напряжение, возникающее в системе, сводится к безопасному для человека уровню. Различают следующие виды заземления:

  • Естественное. Естественным заземлением называются системы, в которых проводящая часть находится в непосредственном контакте с землей или хотя бы контактирует с грунтом через промежуточную среду. Естественным заземлением в старых многоквартирных домах с , где имеется металлический трубопровод, закопанный прямо внутрь грунта.
  • Искусственным. Искусственное заземление – это система с искусственным, специально созданным заземляющим устройством, закопанным в грунт. Этот заземлитель представляет собой металлический стержень с большой площадью соприкосновения с землей, он с помощью металлической проволоки с сечением 0,4-0,6 мм соединяется с заземляемым прибором.

Маркировка и расшифровка кодов электроприборов

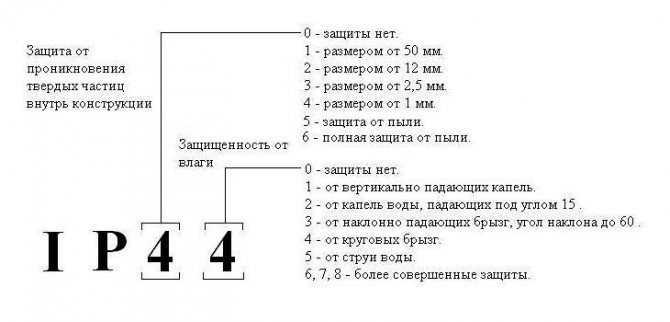

Все электроприборы имеют маркировку IPXY. В данной маркировке X — это степень защиты электроустройства от пыли, а Y — от воды.

В данном случае более важен последний показатель. Самое низкое значение — ноль — означает, что прибор вообще никак не защищен от влаги. И дальше по усилению влагозащитного качества. Шестой и седьмой класс имеют приборы, способные функционировать под водой.

Тем, кто решил оборудовать свою ванную комнату, необходимо выбрать для этого электроустройства, с показателем Y больше 4. Такие устройства надежно защищены от брызг. А приборы пятого класса могут выдержать поток воды.

Как это делалось раньше

Еще несколько десятков лет назад вопрос создания заземляющего контура не был настолько важен. Это было связанно с тем, что все владельцы квартир делали заземление через металлические стояки горячей и холодной воды, которые в свою очередь были соединены с землей. В результате возникновения опасной ситуации потенциал уходил по трубам и проблем никаких не было. Однако позже многие жители многоквартирных панельных домов стали заменять металлические трубы на пластиковые, т.к. они являются более практичными. Как результат, соседи снизу меняют подводку труб, и ваше заземление в ванной комнате теряет свою работоспособность, а вы в свою очередь можете стать жертвой поражения электрическим током. Именно поэтому в хрущевках было принято решение делать заземляющий контур другим способом, о котором мы и расскажем ниже.

Как происходит заземление ванны

Заземление – это специальная защита, которая при возникновении электрического заряда на определенном корпусе забирает ток и уводит его в землю. Современная электрическая техника, как правило, имеет специальные металлические канавки для проводов заземления. И если не предпринять определенные меры безопасности, человека может ударить током, в некоторых случаях это может иметь и довольно плохой конец.

Схема заземления ванны.

Как отмечалось выше, ванная комната в этом плане является самым опасным местом. Так как именно там происходит скопление большого процента влажности при наличии разнообразного металлического оборудования и электроприборов. Угроза для жизни человека возникает потому, что довольно часто электрическая проводка сконструирована без соответствующих мер безопасности.

Очень важно сделать заземление ванны и предотвратить появление напряжения на предметах, находящихся в ванной комнате. Другие предметы ванной комнаты, не имеющие абсолютно никакого отношения к электричеству, например, водопроводные и сливные трубы, трубы центрального водоснабжения, радиаторы, ванны и раковины, могут также привести к трагическому финалу, если сработает плавкий предохранитель

В связи с этим сегодня многих интересует: зачем необходимо заземление ванны и как предотвратить возникновение опасного напряжения на предметах, расположенных в ванной

Другие предметы ванной комнаты, не имеющие абсолютно никакого отношения к электричеству, например, водопроводные и сливные трубы, трубы центрального водоснабжения, радиаторы, ванны и раковины, могут также привести к трагическому финалу, если сработает плавкий предохранитель. В связи с этим сегодня многих интересует: зачем необходимо заземление ванны и как предотвратить возникновение опасного напряжения на предметах, расположенных в ванной.

Раньше эту проблему решали таким способом: корпус ванны соединяли с водопроводной трубой или канализационным стояком.

Но сегодня данный метод считается неактуальным, потому что соседи, проживающие ниже этажом, могут в любой момент в пределах своей квартиры поменять металлическую водопроводную трубу или канализационный стояк на оборудование из пластика.
