Установка подвесной раковины

Пошаговая инструкция изготовления столешницы

Габаритный чертеж потолка из гипсокартона

Чтобы осуществить монтаж потолка из гипсокартона в ванной, следует определиться, где он будет располагаться. Ее удобнее всего закрепить вокруг мойки, соорудив рядом нишу для стиральной машины. Выглядит современно и практично.

Необходимые материалы и инструменты

Чтобы спроектировать и установить столешницу в ванной, понадобятся инструменты:

  1. Простой карандаш, лист бумаги, линейка.
  2. Метр или рулетка.
  3. Набор отверток разной длины и типа.
  4. Ножницы для резки металла.
  5. Набор шпателей.
  6. Уровень воды.

Необходимые материалы:

  1. Влагостойкий «зеленый» гипсокартон.

  2. Металлопрофиль разных видов.

  3. Саморезы для различных поверхностей.

  4. Шпаклевка для гипсокартона устойчива к воздействию влаги.

  5. Клей.
  6. Армированная лента.

  7. Плитка или мозаика.
  8. Кресты из плитки.
  9. Специальный раствор.
  10. Силикон или другой водостойкий утеплитель.

Количество материала рассчитывается после произведенных замеров.

Проектирование и нанесение разметки

Чтобы приступить к монтажу каркаса столешницы, необходимо нарисовать схему, с точными размерами и нанесением всех важных моментов. Для этого вам необходимо:

  1. Измерьте длину на месте будущей столешницы.
  2. Рассчитайте высоту и ширину конструкции.
  3. Запишите все полученные данные на бумаге. Проведите все линии, обозначьте места крепления.

Размеры раковины и ее диаметра важны, так как они разные. Для более точного рисунка нужно провести контур по умывальнику на картоне. После того, как чертеж полностью разработан, все данные переносятся на стену и пол. Линии рисуются с помощью уровня и угла. Необходимо на этом этапе работы соблюдать точность рисунка. А также нанесите точки крепления и места для усиления конструкции.

Источник – https://mr-build.ru/newsanteh/kak-prikrepit-umyvalnik-k-stene.html

Пошаговая инструкция установки

Далее рассмотрим, как поставить различные модели сифонов.

Из пластика

Перед установкой пластикового слива необходимо отключить воду, а также проверить герметичность трубопроводов. Повреждённые, высохшие прокладки заменяются новыми.

Замена повреждённого сифона из пластика происходит по следующему алгоритму:

  1. Надёжно фиксируем защитную решётку с приёмной трубой. Для качественной герметизации необходима тщательная зачистка мест соприкосновения. Поверхности обрабатывают наждачной бумагой или специальными химическими средствами.
  2. Наносим на фланец тонкий слой герметика, устанавливаем прокладку. Аккуратно затягиваем резьбовое соединение. Приложенных усилий должно хватить для полной герметизации. Излишний зажим вызывает деформацию или повреждение приёмного трубопровода.
  3. Соединяем гофрой переливное отверстие и сифон. В местах крепления устанавливаем уплотнительные прокладки, которые зажимаются специальными гайками.
  4. Подключаем сифон к канализационной системе. В местах соприкосновения рабочих деталей укладывается слой герметика.
  5. После окончания монтажных работ и высыхания герметизирующего раствора проверяем герметичность системы. Для этого достаточно включить и понаблюдать за прохождением жидкости по трубопроводу. В местах протечек затягивают гайки или меняют положение уплотнительных прокладок.

Латунный неразборный

Перед установкой такой модели сифона необходимо проверить стыкование трубы прибора с канализационной системой. Трубопровод должен заходить в канализацию под небольшим углом, входить в отверстие не меньше чем на 5 сантиметров. Если не сделать этого, то резиновая прокладка не сможет обеспечить необходимой герметичности соединения. Через некоторое время после монтажа появятся протечки.

Для начала необходимо установить перелив в положенном месте, смазать герметиком место стыкования сифона с дном ванны. После сборки всей конструкции в единое целое затягивают гайки, что позволяет зафиксировать сифон в нужном положении и достичь герметизации соединений.

Полуавтоматический

Во время установки таких моделей могут возникнуть определённые сложности. Это связано с тем, что подобные приборы неразборные, сливное отверстие сифона не всегда совмещается со входом в канализацию.

Перед монтажом необходимо проверить полуавтомат на заедание тяги, пробка должна плотно прилегать к седлу. После установки перелива и сифона проводится фиксация отводящей трубы к канализационной системе. Далее ставят резиновые прокладки и затягивают резьбу.

Совет! Воспользуйтесь услугами работников фирмы-изготовителя полуавтоматического сифона. Специалисты не только проверят правильность работы оборудования, они обязаны дать гарантию на работу изделия.

Монтаж раковины без кронштейнов

Крепёжный набор в обязательном порядке должен прилагаться к раковине при покупке, если по какой-то причине его нет или качество оставляет желать лучшего, приобретите такой комплект отдельно. Ориентируйтесь на продукцию известных брендов, чтоб не переживать потом о качестве монтажа.

Определитесь с местом, где будет установлена раковина, и сделайте замеры. Обычно рекомендуется установка чаши на высоте 70 — 85 см от пола.

На выбранной высоте по строительному уровню чертим горизонтальную линию. Теперь приставляем верхний край чаши к отложенной линии и отмечаем места крепления. Просверливаем отверстия по меткам и вставляем дюбели. В дюбели вкручиваем шпильки. Вкрученная шпилька должна быть длиннее ширины умывальника на 2 см. После окончательного монтажа закручиваем до упора гайки.

Из каких элементов состоит тумба

Не самым трудоемким из множества вариантов считается процесс сборки тумбы под раковину. Особенно при наличии готового эскиза со всеми разметками

Собирая изделие, важно представлять его строение в целом и особенности устройства отдельных частей. У тумбы таковыми составляющими являются:

  • каркас конструируют из деревянных брусков;
  • столешница (верхняя поверхность изделия) сооружается как из ГК панелей, так и из дерева, камня, стекла и пр. материалов;
  • торцевые стенки могут представлять собой и гипсокартон, и более легкую фанеру, что не особо принципиально с точки зрения восприятия нагрузки (они не относятся к несущим элементам);
  • дополнительные части конструкции — полки, ящички, навесные составляющие делают из материала, который более всего способен воспринимать функциональную нагрузку (стекла, фанеры, гипсокартон).

Инструмент для сборки необходим следующий:

  • электрический лобзик;
  • молоток;
  • дрель;
  • ножовка;
  • шуруповерт;
  • плоскогубцы;
  • наждачная бумага;
  • отвертка;
  • карандаш и рулетка;
  • стамеска.

Наша галерея работ

Монтаж подвесной раковины на шпильки и кронштейны

Главное, перед проведением работ, необходимо подвести трубы воды и канализации. Они могут быть разведены наружным или скрытым способом, с подготовленными точками подключения. Для канализации необходимо так же соблюдать уклон трубы, для нормального слива воды.

В первую очередь, мастер определяет высоту установки и подключения навесной раковины. Оптимальным и общепризнанным стандартом является высота 800-850мм от пола. Такое расстояние так же позволяет разместить под раковиной стиральную машину с высотой 650-700мм.

Определив высоту и убедившись, что вся подводка размещена правильно, мастер работает по отработанному плану:

  1. Отмечает линией место примыкания раковины к стене по уровню;
  2. Делает отметки под отверстия для места крепления;
  3. Дрелью с «балеринкой» высверливает отверстия под шпильки;
  4. Размещает в отверстии дюбеля и вкручивает шпильку;
  5. Собирается раковина, подключается сифон и смеситель;
  6. Раковина размещается на крепежных шпильках;
  7. Затягиваются болты через уплотнительные вставки;
  8. Подключается сифона к канализации и гибкие шланги смесителя к водорозетке.
Размещение подвесной раковины на инсталляции

Для более надежной установки подвесной раковины и возможности индивидуального оформления, возможно размещение на специальных рамных конструкциях (инсталляция). Что провести такой тип крепления, необходимо:

  • Обеспечить подводку труб канализации и воды;
  • Собрать инсталляцию и закрепить её на стене и зафиксировав ножки на полу;
  • Подключить слив и воду к инсталляции к подготовленным точкам;
  • Зашить инсталляцию гипсокартоном с последующей отделкой;
  • Установить раковину на подготовленную основу и закрепить на ней комплектным крепежом;
  • Подключить сифон и смеситель к точкам подключения.

Разновидности конструкций

От ассортимента современных моделей глаза у покупателей разбегаются. Их делают из различных материалов, разных форм и конструкций.

Материалы

Подвесные раковины выполняют из следующих материалов:

  • Фаянс. Это самый распространённый вариант для изготовления сантехники: легкий, недорогой, внешне привлекательный и позволяет выбрать любой цвет. Однако поверхность у фаянса пористая, что усложняет уход за ним.
  • Фарфор. Более дорогой материал, по составу схожий с фаянсом. Однако имеет поры меньшего размера, что упрощает уход за изделием.
  • Стекло. Кажется, что это слишком хрупкий материал, однако в данном случае используется каленое стекло, прочность которого не уступает фаянсу. Зато с его помощью можно добиться интересных эффектов. Прозрачная раковина выглядит воздушно и ярко. Однако ухаживать за стеклянной поверхностью сложно: на ней остаются следы от капель воды.
  • Натуральный камень. Дорогой, роскошный материал, внешний вид которого достоин самых изысканных интерьеров. К тому же прочен и долговечен. Однако цена его высока, а каменные раковины очень тяжелые. Могут возникнуть проблемы с монтажом.
  • Искусственный камень. Внешне похож на природный камень, однако стоит дешевле, да и весит меньше. Изготавливается из каменной крошки, перемешанной с акриловыми смолами. Из недостатков: все еще достаточно большой вес и сложности с уходом – на поверхности легко оставить царапины.
  • Нержавеющая сталь. Обычно мойки из нержавейки ассоциируются с кухней, однако можно вписать стальной навесной умывальник и в ванную комнату. Они легкие, прочные и долговечные. За ними легко ухаживать. Однако их можно назвать шумными, вода, падая на стальную поверхность, издает громкий звук.

Конструкции

Подвесное изделие с тумбочкой

Кроме стандартной подвесной раковины, существуют и более сложные варианты. Например, со столешницей. Она позволяет свободно разместить различные туалетные принадлежности.

Еще больше расширить функционал можно с подвесными раковинами для ванной с тумбой. В этом случае место найдется не только для стакана с зубными щетками, но и для бытовой химии.

Разметка поверхности

Перед тем, как установить раковину в ванной, нужно определить ее место нахождения в санузле и высоту размещения (прочитайте: “Высота установки раковины – на какой высоте правильно устанавливать“). Данный параметр вычисляют так, чтобы всем членам семьи было удобно пользоваться прибором. Общепринятой высотой размещения умывальника для взрослого пользователя считается 85 сантиметров с учетом того, что его рост равен 165 – 180 сантиметрам.

После того, как определен уровень размещения чаши, на стене прочерчивают горизонтальную линию, отмечая место нахождения ее верхней кромки. Потом перпендикулярно полу проводят две черты, при этом промежуток между ними должен соответствовать ширине раковины плюс толщина ее стенок.

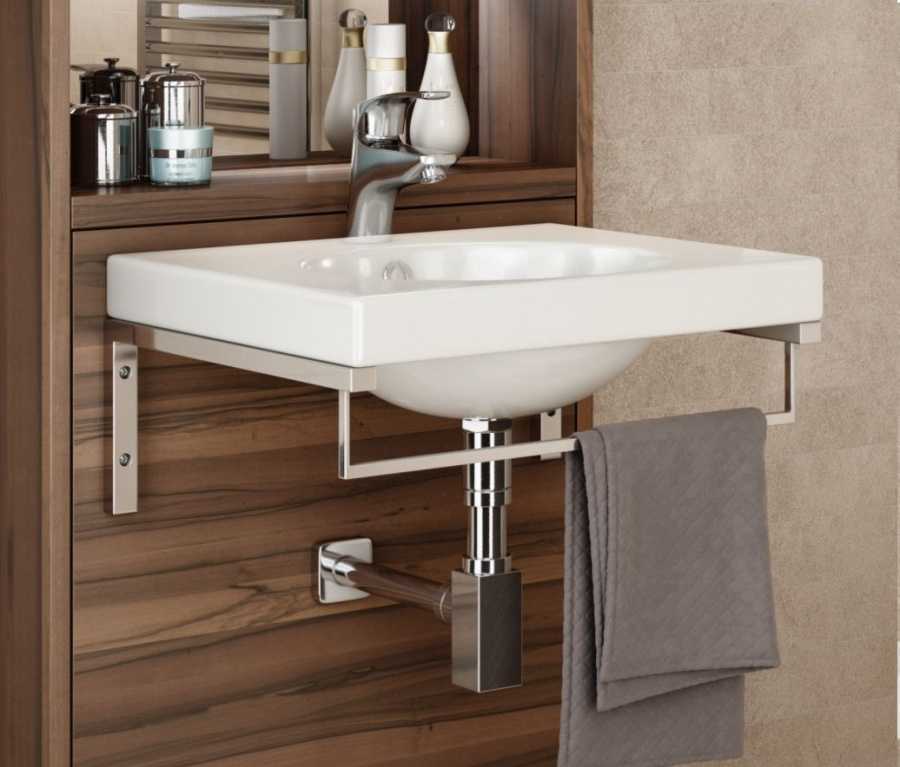

Крепление подвесной раковины к стене при помощи кронштейнов

Кронштейны для крепления используются в том случае, если вы приобрели тяжелую раковину. Это может быть каменная, чугунная или мраморная сантехника. Монтаж навесной мойки на специальные кронштейны имеет некоторые отличия от первого варианта крепления. Перед началом работа проведите разметку. Для этого нужно определить расстояние между кронштейнами. В отмеченных местах на стене необходимо сделать отверстия при помощи дрели. Затем проводят установку кронштейнов и навешивают на них умывальник. Перед тем как закрепить раковину, установите не нее смеситель, и подключить сифон.

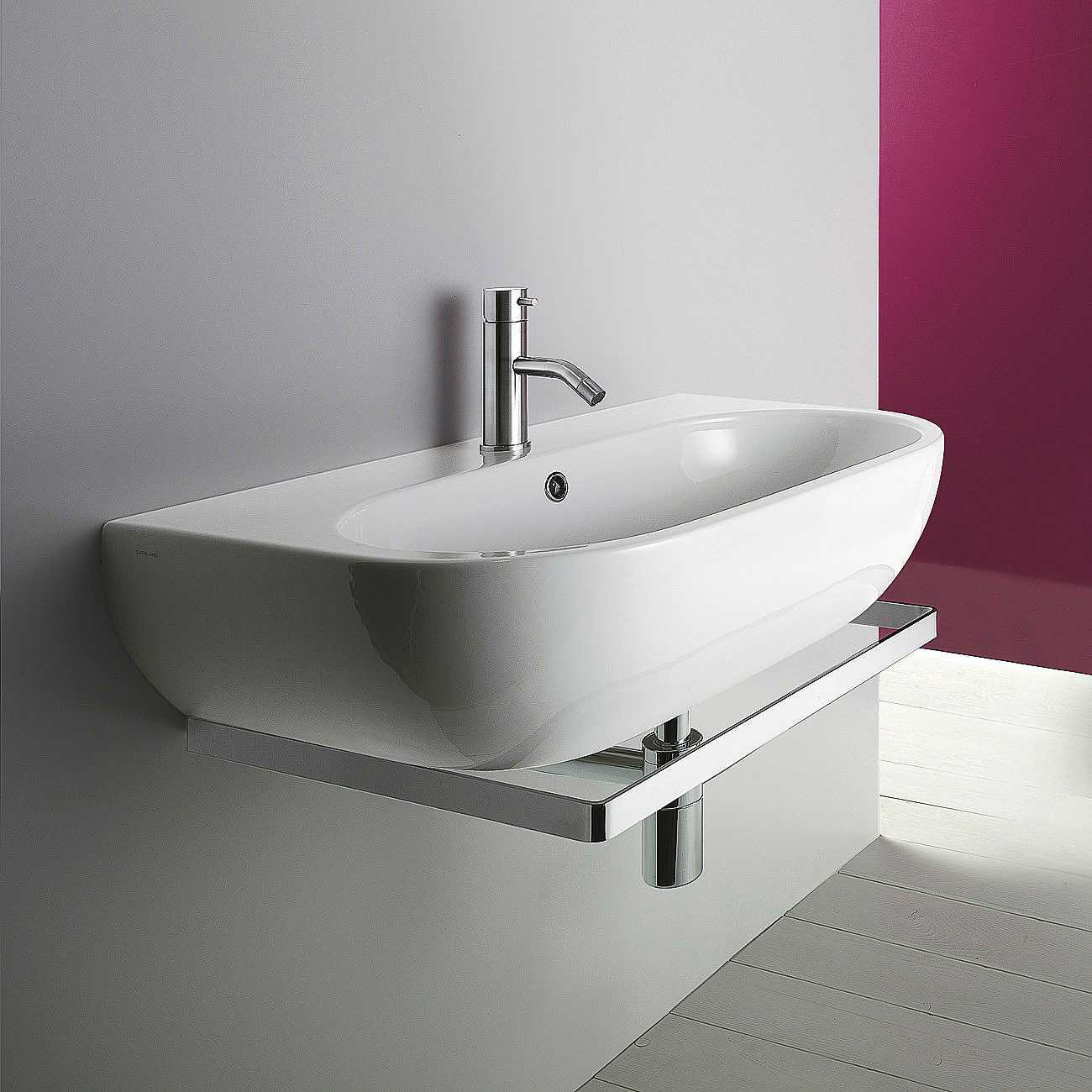

Фото 4. Подвесную раковина на кронштейнах можно вписать в разные интерьерные стили.

Разновидности креплений

Умывальники маленьких размеров крепят на стену без кронштейнов при помощи анкерных винтов. В качестве крепления для больших умывальников используются кронштейны. Они представляют собой литую несущую деталь либо металлоконструкцию, с помощью которой сантехника прикрепляется к стене. Крепления делятся на два основных типа: универсальные и специализированные.

Универсальные

При помощи универсальных крепежей можно монтировать типовые раковины, но нужно принимать во внимание несущую способность и размеры конструкции. Универсальные кронштейны отливают из чугуна, реже варят из стального профиля

Специализированные

Специализированные крепления применяют для установки конкретных моделей умывальников. Они обычно используются для монтажа дизайнерской сантехники нестандартных форм и размеров. Их делают из керамики, металла и дополняют декоративными покрытиями.

Кронштейны для раковин подразделяются на несколько модификаций.

Монолитные

Это цельная деталь с Т-образной стойкой, мощной основой и крепежом. В основном делают из чугуна. Они характеризуются повышенной жесткостью, большим весом, выдерживают значительные нагрузки.

Бывают разной формы, иногда оснащаются корректирующими размер раздвижными узлами. Для установки умывальника используют сразу два таких изделия.

Обхватывающий тип креплений

Представляют собой массивную раму из металлопрофиля, на нее устанавливают умывальник. Это самый надёжный и устойчивый вариант из всех.

Основные виды умывальников

Технология монтажа сантехнического прибора зависит от типа раковины, которые бывают подвесными и накладными, а остальные изделия относятся к их разновидностям.

Отечественные и зарубежные производители изготавливают разные модели умывальников, но наиболее востребованы следующие:

  1. Встроенные. Их помещают в столешницу стола, тумбы или иной плоской поверхности. Они удобны, поскольку дверцы мебели делают инженерные коммуникации абсолютно незаметными.
  2. Консольные. Подвесная конструкция умывальника позволяет зафиксировать его на стене за счет готовой инсталляционной системы.
  3. С пьедесталом. У изделия типа «тюльпан» имеется декоративный элемент в форме пьедестала, на который помещают массивную чашу. Сливная арматура находится внутри опоры.
  4. С полупьедесталом. У таких моделей также присутствует пьедестал, но он упирается не в пол, а в стену. Благодаря этому настенные умывальники выглядят более изящными. Монтаж раковины усложняет выведение слива на определенную высоту.

Встраиваемые изделия также можно устанавливать сверху на крышку стола, фиксируя бортиками по периметру основы, либо встраивая снизу в конструкцию. В санузлах, где отсутствует возможность поместить столешницу, имеющую стандартную ширину, удобнее применять полувстраиваемые модели.

При проведении монтажа данного сантехнического оборудования потребуется использование импровизированного шкафа, чтобы за его стенками спрятать трубы и прочие коммуникации.

Обычно консольные и встраиваемые конструкции предпочитают владельцы объектов недвижимости с небольшими по площади ванными комнатами, в которых важен каждый сантиметр.

Кроме этого, все раковины для установки в санузлах, имеющиеся в продаже, отличаются разнообразием форм и конфигураций, поэтому различают модели:

  • круглые;
  • овальные;
  • кубические.

Порядок работ по установке

Установка раковины осуществляется в определенном порядке. Для начала необходимо определить место установки раковины. Оптимальная площадь для свободного доступа к раковине должна иметь примерно следующие размеры: ширина — 70 см, длина — 110 см, высота раковины от пола — около 80-85 см. Чтобы правильно произвести монтаж раковины, следует сначала разметить отверстия для креплений на участке, где планируется закрепление оборудования. Для этого на уровне верхней границы умывальника нанесите горизонтальную черту на стену. Для эстетичного вида рекомендуется это делать с учетом швов кафельной плитки. Придвиньте раковину с пьедесталом к стенке, совместив верхний край раковины с чертой на стене. Отметьте маркером или карандашом через выемки на задней установочной поверхности раковины места, в которых будут в дальнейшем просверлены отверстия под дюбели.

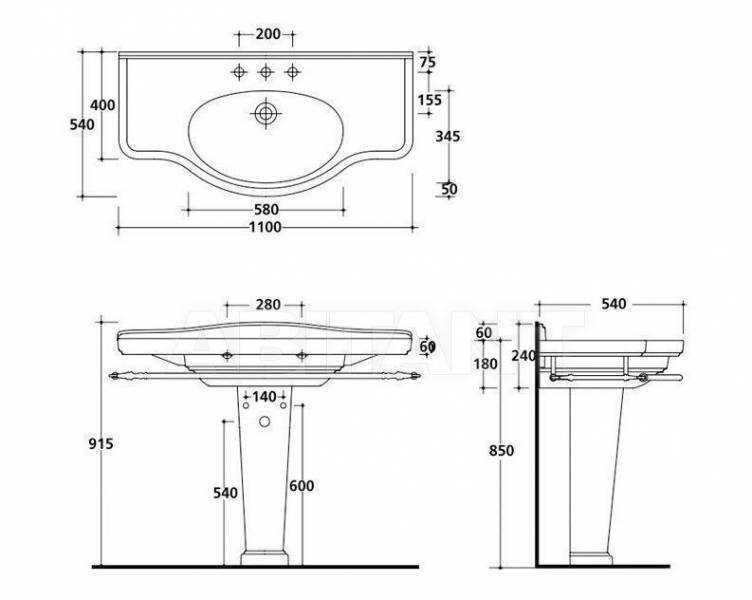

Схема раковины с размерами.

Затем отодвиньте раковину с пьедесталом и в отмеченных местах перфоратором или дрелью просверлите отверстия (лучше всего использовать сверло с твердосплавным наконечником для сверления бетона). Диаметр отверстий должен быть немного меньше диаметра самого дюбеля. Затем в отверстия забиваются молотком распорные дюбели. Рекомендуется для надежности залить немного клея перед забиванием дюбелей. Если стенка обладает высокой прочностью и способна выдержать вес раковины, следует использовать крепление на винтах. Если же надежность стенки вызывает сомнения, необходимо использовать несущий каркас.

Затем займитесь подготовкой места под пьедестал. Убедитесь, что пол в месте установки ровный. Если же он имеет значительные по высоте перепады, его следует выровнять. При правильной установке раковина должна опираться на пьедестал.

Установка сифона является следующим этапом. Присоедините к раковине выпускной элемент. С другой стороны в сливное отверстие вставьте сеточку с винтом и прокладкой. Установку выпуска обязательно производите с монтажом прокладок, которые должны плотно облегать слив раковины, при этом не должно быть зазоров и смещений. После чего наживите и закрутите отверткой винт. Соедините сифон с выпуском, затем закрепите в раструбе канализации отводную трубу.

Схема крепления чаши: к монолитной стене, к тонкой стене.

Затем необходимо ввинтить в отверстия с дюбелями сантехнические винты-саморезы и надеть на них раковину. Пододвиньте под нее пьедестал. Старайтесь сопоставить их таким образом, чтобы сливное отверстие раковины было размещено по центру пьедестала. Наденьте на винты-саморезы прокладочные шайбы и закрутите гайки. Прикрутите раковину к стенке. Делать это рекомендуется с расчетом по два витка на винт. После того как затянете гайки, их можно закрыть декоративными пластмассовыми заглушками. Помните, что сильно затягивать гайки не следует, так как раковина может треснуть в местах креплений.

Затем осуществляется установка смесителя, которым должна быть оборудована любая раковина. Монтаж смесителя производится при помощи гибкой подводки, которая подключается к водопроводу. Конструкция представляет собой шланги с фитингами или другими узлами, что позволяет закрепить шланги на трубопровод. Для установки конструкции используется специальная обмотка, чаще всего это фум-лента, которая предназначена для предотвращения подтеканий и уплотнения соединения. Необходимо соединить отводы смесителя с выходами на горячую и холодную воду и затянуть соединения.

После установки раковины необходимо открыть воду для проверки конструкции на герметичность.

Источники

  • https://sovet-ingenera.com/santeh/rakovina/kak-ustanovit-rakovinu-s-pedestalom.html
  • https://repaireasily.ru/plumbing/ustanovit-rakovinu-s-pedestalom.html
  • https://home-santehnika.ru/rakoviny/pedestaly_polupedestaly/pedestaly-dlya-rakoviny/
  • https://DekorMyHome.ru/remont-i-oformlenie/ystanovka-rakoviny-s-pedestalom.html

Инструкция: как правильно установить мойку на кухне

Шаг 1. Возьмите картонный шаблон и положите его на столешницу в том месте, где хотели бы врезать раковину. При этом необходимо учитывать месторасположение кран, встроенного водоочистительного фильтра (если таковой планируется использовать), а также расстояние от края столешницы. Не рекомендуется располагать мойку далеко от края стола, особенно, если готовкой еды и мытьем посуды будет заниматься человек небольшого роста. Ему будет неудобно наклоняться далеко вперед, чтобы включить или выключить кран. Близко к стене тоже не располагайте раковину, в этом месте будет скапливаться влага. После того, как идеальное место определено, шаблон прикрепите малярным скотчем к столешнице и обведите. Шаблон уберите, а по периметр будущего отверстия приклейте скотч на ширину 8-10 см. Такая процедура убережет край столешницы от повреждений и сколов при работе инструментом.

Шаг 2. Изготовление отверстия под чашу.

Фото 6. При вырезании места под чашу раковины, имеет смысл несколько раз проверить все замеры.

Для этого нам нужен лобзик и электродрель. Дрелью сделайте несколько отверстий сверлом диаметром 2 мм. Отверстия нужно делать вдоль линии близко друг к другу, чтобы получить общий паз. С этого места начинаем выпиливать столешницу. Вам потребуются лобзики по дереву. Пилите на средней и малой скорости, срез получится ровным и аккуратным. Следите, чтобы полотно лобзика шло строго перпендикулярно поверхности. При малом отклонении от вертикали неизбежна поломка полотна. После работы примерьте раковину к отверстию, если она садится туго, немного увеличьте отверстие.

Шаг 3. Обработка среза герметиком. Торец отверстия на столешнице необходимо тщательно промазать силиконовым герметиком при помощи узкого шпателя. По краю пропила прикрепите двухсторонний скотч (он тоже идет в комплекте). При отсутствии скотча нанесите слой герметика по краю отверстия. В обработанное отверстие вставьте чашу и держите ее под нагрузкой около 1 минуты. Для сильного герметизирующего состава достаточно 10-20 секунд. Излишки клея удалите ножом с нижней и наружной стороны мойки. При помощи крепежных элементов притяните раковину к столешнице. Делать это нужно в определенной последовательности: притяните не сильно углы по диагонали, затем затяните центральные крепежи. Для получения надежного гидроустойчивого соединения нужно оставить раковину на несколько часов. После застывания герметика приступить к подключению водопроводных и канализационных труб, монтажу смесителя.

Шаг 4. После того, как герметик застынет, приступаем к подключению мойки. Процесс подвода коммуникаций начнем с подключения к трубам горячей и холодной воды. Порядок монтажа смесителя одинаков для всех видов. Чтобы повысить комфорт вы можете установить кухонный смеситель с выдвижным душем или выбрать смеситель со встроенным терморегулятором. Для обеспечения плотной установки смесителя на раковину потребуется резиновая прокладка. Подключите шланги подачи воды к системе, концы выведите в специальное отверстие на мойке. Присоедините их к смесителю и проверьте герметичность соединений.

Шаг 5. Монтаж сифона и подключение к канализации.

Фото 7. Подключение раковины к системе водоснабжения.

Для кухонной мойки используют сифон бутылочного типа или гофрированный сифон, они имеют водяной затвор и возможность подключение системы перелива. Один конец устройства подключите к стоку раковины, другой — к канализационному выходу. Для обеспечения надежного герметичного соединения используйте уплотнительные резинки, сантехническую паклю или ленту. Все поверхности прокладок перед использованием нужно обезжирить. Сифоны современного вида крепятся немного иначе, для этого в раковину укладывают прокладку, сверху на нее помещают решетку и вставляют длинный винт. Крепление некоторых конструкций позволяет подводить сифон к раковине и соединять его через прокладку при помощи длинного винта и гайки. Затем присоединяются другие части.

При соблюдении инструкции, самостоятельная установка врезной мойки на кухне проходит успешно без особых усилий. О том, как крепить мойку накладного типа мы рассмотрим в другой раз. Ее монтаж имеет некоторые отличия и особенности. Комфортной, удачной и длительной эксплуатации приобретенной сантехники!
