Подключение полотенцесушителя: как правильно подключить к стояку горячей воды в ванной в частном доме, схема системы водоснабжения

Особенность хромированных деталей

Хромирование металлических деталей проводят путем нанесения тонкого слоя хрома на поверхность. Этот слой защищает основной металл от разрушения.

При хромировании преследуют несколько целей:

Улучшение внешнего вида. Хромирование фитингов переводит соединительную деталь из разряда сантехнических в разряд интерьерных, дизайнерских.
Скрыть дефекты металла.
Улучшить эксплуатационные свойства.
Продлить срок службы фитингов.

Хромированные поверхности придают ванной комнате особую атмосферу кристально чистой роскоши. Их зеркальный блеск, идеально ровные поверхности гармонируют с плиткой и сантехникой, органично вписываются в помещение.

Рекомендуем ознакомиться: Что же такое рым болт?

Схема 1

(Боковое или диагональное подключение, незауженный несмещённый байпас)

Данная схема обеспечивает подачу теплоносителя в верхнюю часть и выпуск остывшего теплоносителя обратно в стояк снизу. Циркуляция через полотенцесушитель обеспечивается только гравитационным напором остывающей в нём воды.

Боковое подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса

Диагональное подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса

Диагональный вариант подключения полотенцесушителя не имеют никаких преимуществ перед боковым.

Боковое подключение П/M-образного полотенцесушителя, работающее на естественной циркуляции, без заужения и без смещения байпаса

Эта схема подключения – универсальная:

Работает при любом направлении подачи в стояке.
Не зависит от скорости циркуляции в стояке.
Не требуется стравливание воздуха из полотенцесушителя после отключения воды.
Удалённость от стояка – вплоть до 4-5 метров.

Условия работоспособности схемы:

Нижний отвод стояка должен быть ниже низа полотенцесушителя или наравне с ним, а верхний отвод стояка – выше верха прибора или наравне с ним.
При нижней подаче между отводами однозначно не должно быть никакого заужения. Оно будет препятствовать работе полотенцесушителя вплоть до полной неработоспособности! При верхней подаче допустимо в заужение байпаса на один шаг диаметра стояка (об этом варианте будет рассказано подробно чуть ниже), но для работы прибора оно не требуется.

Подключение по такой схеме с нижней подачей в стояке очень критично к качеству монтажа. Вредят её работе любые заужения между отводами, которые, например, возникают при нарушении технологии сварки полипропилена. Это перегрев насадок, превышение времени нагрева трубы и фитинга, вдвигание трубы в фитинг с чрезмерным усилием без контроля глубины. Заужения могут возникнуть при наличии сварных швов на стояке между отводами или при наличии смещений трубы стояка относительно своей оси между отводами.

Почему заужение/смещение между отводами при нижней подаче мешает работе полотенцесушителя? Потому что оно создаёт за счёт движения воды в стояке дополнительный перепад давлений (у нижнего отвода – больше, чем у верхнего), что противодействует естественной циркуляции, которая выталкивает воду обратно в стояк через нижний отвод.

Важное замечание: так как естественная циркуляция обеспечивается за счёт остывания воды в приборе, то при таком подключении всегда будет разница температуры между верхом и низом полотенцесушителя. Однако в грамотно смонтированном приборе она составляет всего 3-4°C, которые рукой невозможно почувствовать – выше определённого порога температура воспринимается как «одинаково горячо». Если же разница больше, то либо совершена ошибка при монтаже, либо переоценена температура системы горячего водоснабжения

Постарайтесь измерить температуру горячей воды в системе, а также температуру верхней и нижней части полотенцесушителя

Если же разница больше, то либо совершена ошибка при монтаже, либо переоценена температура системы горячего водоснабжения. Постарайтесь измерить температуру горячей воды в системе, а также температуру верхней и нижней части полотенцесушителя.

Допустимые варианты исполнения схемы №1

Боковое подключение (пример верного исполнения)

Весь полотенцесушитель по вертикали размещается строго между отводами, соблюдены верные уклоны подводящих труб, никакие условия работоспособности не нарушены.

Боковое подключение (пример условно допустимого исполнения)

Полотенцесушитель находится выше верхнего отвода. Потребуется стравливание воздуха из левого верхнего угла прибора. Обычный радиатор не даст этого сделать без очень неудобных ухищрений (например, ослабления накидной гайки верхней водорозетки), выше пунктирной линии будет стоять воздух, и прибор работать не будет.

Для полноценной эксплуатации этого варианта обязательна установка воздушного клапана строго в верхний уголок для подачи воды. Лишь немногие модели полотенцесушителей позволяют это сделать, в частности — бренд «Сунержа» серий «+» («Богема+», «Галант+» и др.).

Воздушный клапан в противоположном углу от точки подключения воды не может стравить весь воздух из прибора!

Какой полотенцесушитель выбрать

Основной критерий, которым руководствуются при выборе прибора, — доступ к какой-либо из домовых сетей. При наличии систем электроснабжения, центрального ГВС и отопления, можно подключить любой вид полотенцесушителя.

Водяные

Это наиболее распространенные устройства. Их преимущества:

экономичность, отсутствие затрат на электроэнергию;
высокая теплоотдача;
дополнительное или основное отопление;
надежность и долговечность при условии, что модель качественная.

Но есть и существенные недостатки, которые ограничивают применение водяных сушилок:

не работают при отсутствии отопления или ГВС;
нужна жесткая привязка к стояку;
не регулируется температура нагрева;
при монтаже требуются знания сантехники.

Причинами неэффективной работы или протечек могут стать некачественный прибор, непрофессиональная установка, удаленность от стояка, частые гидравлические удары, блуждающие токи.

Электрические

Технические характеристики этих полотенцесушителей зависят от того, какой элемент используется для нагрева. В приборах с ТЭН максимальная температура и мощность намного выше, чем с греющим кабелем. Но из-за большого расхода электроэнергии эксплуатация их обходится дороже.

Ценные качества электрических моделей:

не зависят от горячего водоснабжения и отопления;
устанавливаются в любом удобном месте;
возможна регулировка температуры, в некоторых моделях предусмотрен таймер;
не требуется профессиональный монтаж и разрешение на подключение;
минимальный риск протечек;
могут функционировать совместно с системой «умный дом».

Отрицательные стороны:

более дорогая цена, чем водяных;
для эксплуатации требуется качественная проводка и установка УЗО;
дополнительный расход электроэнергии;
при выходе из строя нужно менять нагревательный элемент.

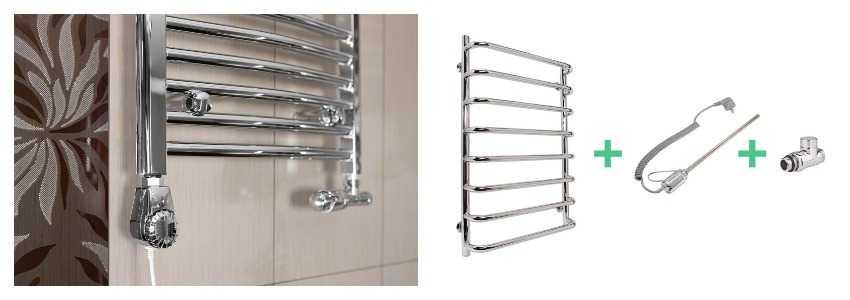

Комбинированные

В полотенцесушителях этого типа тепло продуцируется как электрическим нагревателем, так и горячей водой из системы отопления или ГВС. При отключении или ремонте коммуникаций прибор переводится на электропитание, а в отопительный сезон — в режим обогрева жидким теплоносителем.

Комбинированные конструкции практичны, обладают достоинствами водяных и электрических сушилок. Хотя устройства не относятся к дешевым, свою нишу среди потребителей они завоевали.

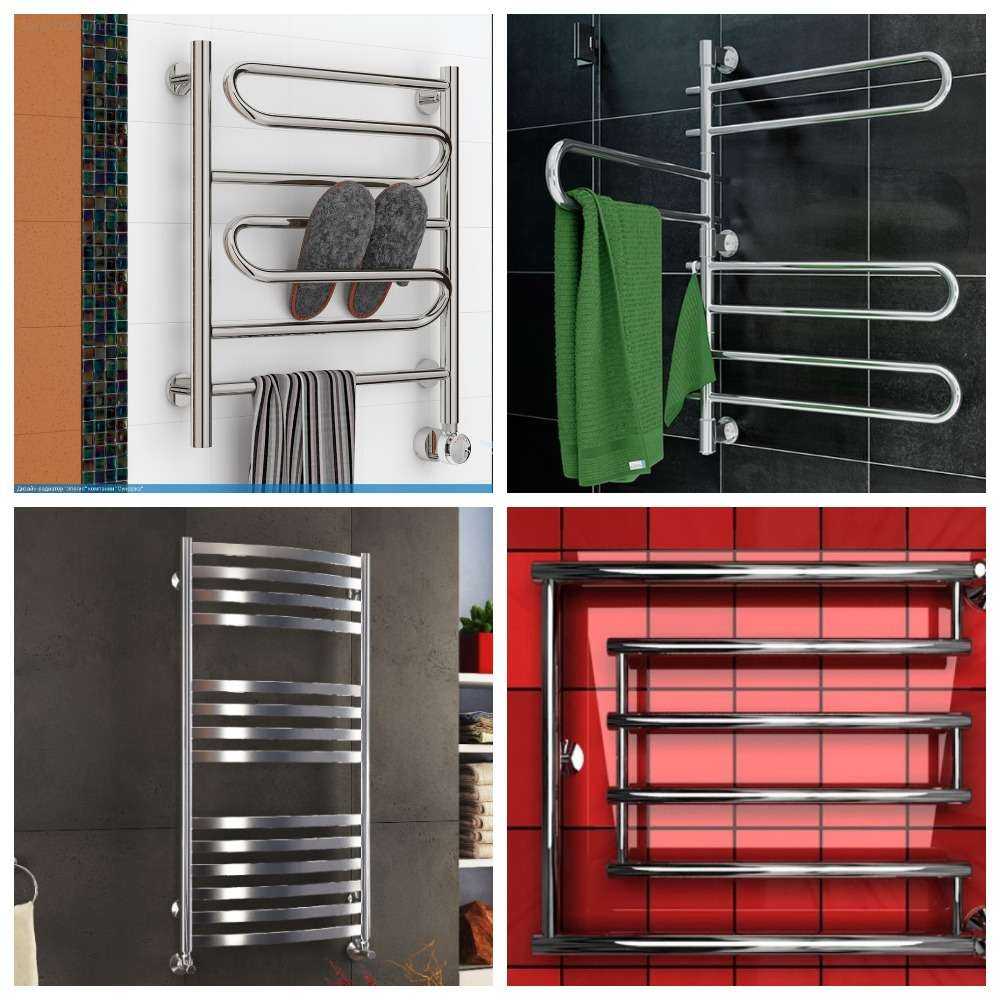

Подбираем форму

Форма полотенцесушителей бывает различной, но наиболее часто встречаются:

стандартная «змейка – прибор изгибом в профиле похож на буквы «М» либо «П»;
•Е-образная сушка – скромная и элегантная;
U-образная – идеальна для ванн в минималистичном дизайне, компактна.

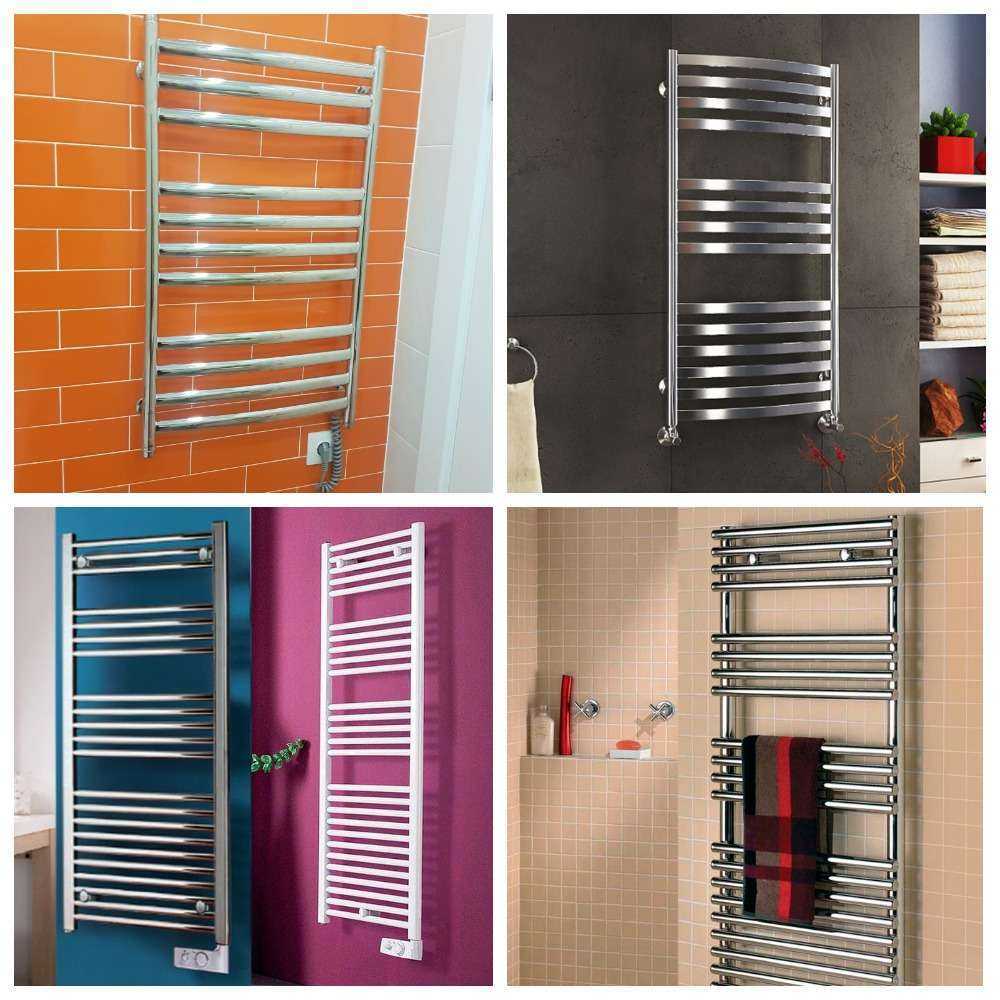

«Лесенки» сейчас наиболее популярны, причем как электрические, так и водяные. Они вместительны, выглядят аккуратно. Электроприборы можно установить не только в ванной, но и в коридоре, кухне либо спальне.

Устройство с полочкой, которая встроена в одну из его частей, хороша тем, что на этой выступающей решетке можно разложить для просушки мелкие вещи. Кроме этого обеспечивается свободная циркуляция воздуха, что позволяет белью высохнуть намного быстрее. На верхнюю полку можно положить для хранения чистые сухие полотенца, чтобы они всегда были теплыми на момент окончания водных процедур.

Чаще в ванных монтируют сушилки настенного типа, обеспечивающие экономию пространства. Но если в этом нет необходимости, можно выбрать электроприбор напольного типа. Конструктивно эти аппараты сочетают в себе преимущества сушилок и обогревателей. Они имеют надежную защиту от влаги, эффективно прогревают помещение.

Можно ли самостоятельно собрать мебель

Покупать мебель в разобранном виде стало популярным. Это в разы дешевле, чем купить, доставить и погрузить заранее собранный на производстве предмет интерьера.

Схема и чертежи

После того, как вам доставили детали будущей мебели, не торопитесь на радостях сразу все распаковывать. Есть большая доля вероятности, что элементы могут перепутаться между собой.

Пример чертежа для самостоятельного изготовления мебельной стенки.

Среди груды мебельных частей тяжело будет найти необходимую. К тому же есть риск повреждения какой-то из деталей, пока вы будете заниматься сборкой других составляющих. Внимательно изучите инструкцию до распаковки.

Схема построена так, что вы работаете поэтапно. Согласно инструкции распаковывайте коробки по очереди и сразу скрепляйте детали между собой, как указано в чертежах. Это поможет вам не запутаться, особенно если вы начинающий мастер.

Следуйте чертежу, чтобы правильно сделать мебель.

У каждого элемента и фурнитуры есть собственное условное обозначение на схеме. Начинайте сборку с нижних секций, постепенно наращивая мебель в высоту. В последнюю очередь ставятся фасады

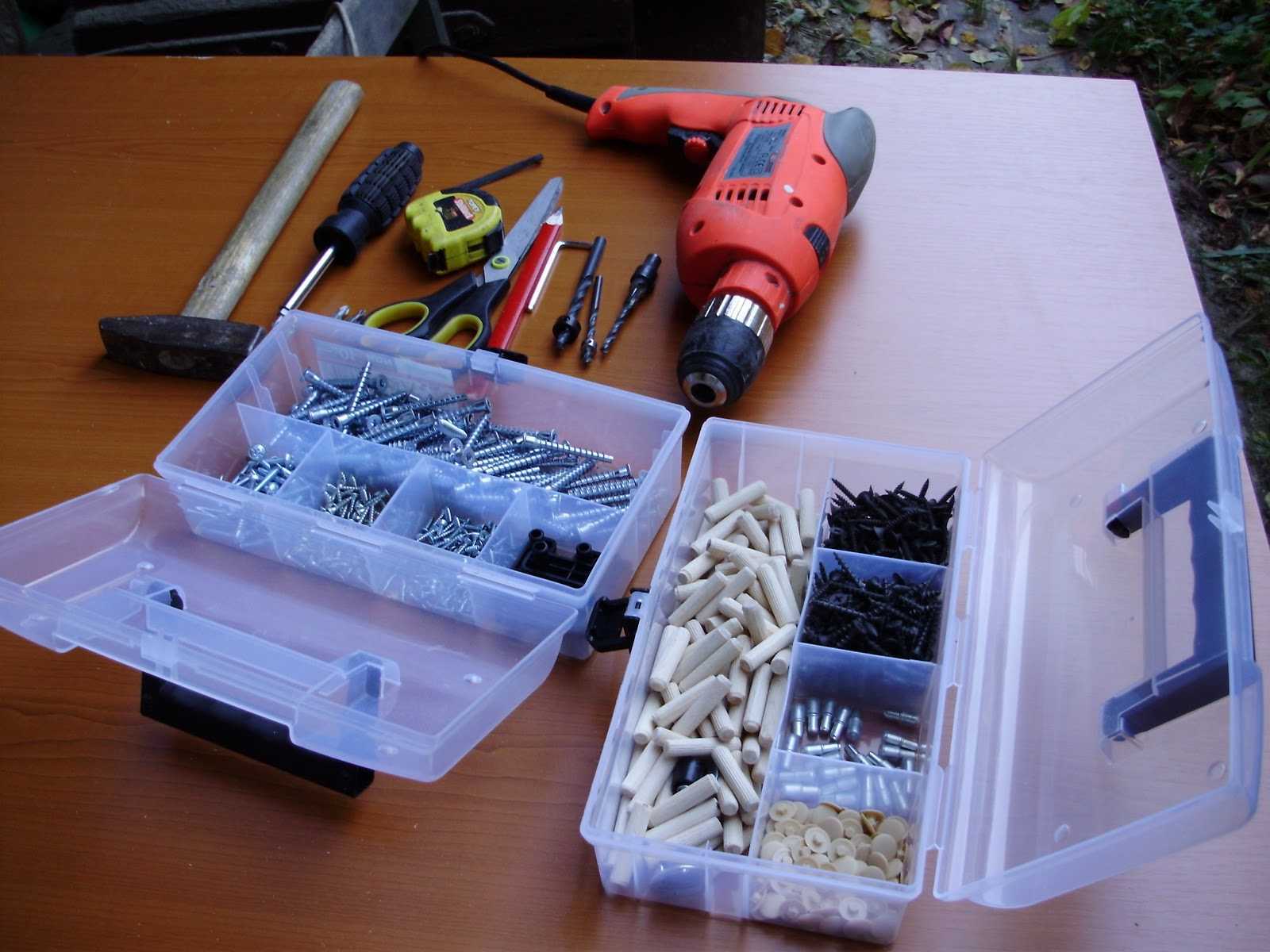

Необходимые инструменты и крепежи

Из чего делают корпусную мебель? Обычно это листы ДСП различной толщины. Часто придется работать с массивом или МДФ.

Используйте современные инструменты для работы.

Не смотря на то, что детали и фурнитура поставляется в комплекте, кое-какие инструменты мастеру необходимо иметь собственные:

один или несколько шуруповертов;
различные отвертки;
биты или отвертки-вставки;
конфирматное сверло под соединительные крепежи;
шило с удобной ручкой;
лобзик;
чертежный простой карандаш для заметок на древесине;
линейка;
фреза для сверления отверстий под мебельные петли.

Следуйте рекомендации по сборке корпусной мебели.

Технология и нюансы сборки

Рекомендуется перед сборкой корпусной мебели своими руками посмотреть несколько практических видео. Это поможет быстрее сориентироваться в нюансах работы. Принять верное решение в неоднозначной ситуации.

На сегодняшний день есть несколько технологий мебельной сборки:

Эксцентриковая стяжка. Этот специальное крепежное соединение под прямым углом, при котором вся установка скрывается внутри древесины. На поверхности при этом не остается деталей или крепежей. У мебели аккуратный вид без выступающих элементов.
Мебельный уголок считается устаревшей технологией для сборки корпусной мебели. На сегодняшний день такой метод применим в гарнитуре класса эконом. С другой стороны, это самый простой и бюджетный крепеж, который под силу освоить даже новичку. Профессиональные мастера используют этот прием на незаметных участках, например, при сборке цоколя. Это позволяет сэкономить на материалах.
Мебельный шкант используется, если гарнитур не предусматривает разборки. Для этого делается отверстие под шкант и заливается клеем. Такое крепление долговечное и прочное, если не планируется на этот элемент сильной нагрузки. В противном случае части мебели в скором времени расшатаются и придется собирать заново.
Конфирмат или еврошуруп – технология, отличающаяся простотой и оперативностью. Достаточно дрелью наделать отверстий и шестигранным ключом посадить элемент. Крепеж получается надежный, но видно шляпку. Если это фасадный элемент, конфирмат скрывается заглушкой или наклейкой под ДСП.

Один конфирмат заменяет 3-4 шурупа аналогичной длины.

Подключение водяного полотенцесушителя к ГВС или центральному отоплению

Полотенцесушители можно подключать к системе горячего водоснабжения (ГВС) или отопления. Первый вариант позволяет сушить банные принадлежности в течение всего года, т.к. горячая вода не отключается на теплый сезон. Трубы сушилки нагреваются только при расходовании теплоносителя, поэтому за ночь прибор полностью остывает.

Нагреватели из меди и латуни должны иметь маркировку, что они гальванизированы и подходят для стояков водоснабжения.

Монтаж в стояк

Врезка сушилки выполняется в такой последовательности:

Подготовка материалов и инструментов. Для установки водяного нагревателя потребуются разводной ключ, «болгарка», плашки для нарезки резьбы, низкоскоростная дрель, телескопические кронштейны, дюбели и шурупы, краны типа «американка», кран Маевского (для сброса воздуха), прямые и угловые фитинги (в зависимости от типа соединений), герметик и уплотнитель для стыков. Сама система собирается из полотенцесушителя, байпасной перемычки и нескольких патрубков, длина которых подбирается в зависимости от схемы и расположения прибора.
Демонтаж старого оборудования. Работы по снятию старого устройства и/или установке нового потребуют разрешения от управляющей компании (УК). Ее сотрудник перекрывает общий стояк ГВС или отопления на регламентированное время. При наличии старой сушилки ее снимают с резьбовых соединений или срезают, а затем снимают с креплений (кронштейнов). Если прибор только планируется установить, то в стояке вырезается промежуток, который чуть больше ширины нагревателя.
Подготовка отводов и перемычки, укладка плитки. На отводы после байпаса монтируются шаровые краны. Закрепить систему можно и до отделки помещения, но в этом случае к расстоянию до стены прибавляется толщина клея и плитки.
Разметка под крепления. Она выполняется с учетом уклона отводов, горизонтального положения нагревателя и расстояния между ее частями. После проверки разметки можно сверлить отверстия, ввинчивать дюбели и устанавливать кронштейны.

Устанавливать сушилку для полотенец рекомендуется при капитальном ремонте квартиры или замене водяного стояка. Это позволит выбрать более надежные варианты материалов и удобную схему подключения.

Самостоятельная установка простой конфигурации

Установка змеевика выполняется после завершения подготовительных работ. К готовым отводам подсоединяются патрубки, уголки и фитинги. Каждое соединение уплотняется фум-лентой или силиконовой прокладкой.

Монтаж полотенцесушителя выполняется одновременно на отводы и установленные кронштейны. Прибор закрепляется с помощью шурупов.

По окончании работ система тестируется на работоспособность и герметичность. Стояк ГВС или отопления временно открывают, заполняя нагреватель водой. Если подключение выполнено правильно, то она свободно циркулирует в системе, стыки не промокают, а металлическая поверхность остается горячей.

Перед тем как монтировать систему своими руками, стоит посмотреть обучающие видео с инструкцией по установке сушилки (пошагово и со всеми фитингами).

Технология работы с моделью «Лесенка»

Для полотенцесушителей типа «лесенка» используются преимущественно боковая и диагональная схемы монтажа. При нижнем подключении можно установить на отводы поворотные уголки и дополнительные патрубки, которые позволят подвести трубы сбоку.

Врезка в централизованную отопительную систему

Врезку в систему отопления можно выполнить только вне холодного сезона. Для этого придется получить разрешение управляющей компании, перекрыть стояк и слить холодную воду.

Для подготовки отводов лучше пригласить мастера из УК. Наличие документа с перечнем выполненных работ позволит снять с себя ответственность при возникновении аварии. Риск протечек на самом полотенцесушителе минимизируется запорными кранами после байпаса.

Существенный недостаток врезки в систему отопления — отсроченная проверка герметичности.

Пошаговая инструкция по монтажу и подключению полотенцесушителя «лесенка»

Технология подключения полотенцесушителя бокового предусматривает поэтапное выполнение нескольких видов работ. Сначала вам нужно будет снять старый змеевик, если таковой имеется. После этого выполняется установка шаровых кранов и перемычки, а уже затем устанавливается сам полотенцесушитель.

Для быстрого удаления старого полотенцесушителя бокового, вам нужно будет, прежде всего, перекрыть подачу воды при помощи соответствующего вентиля. В том случае если старый змеевик не представляет собой единую систему с трубой горячей воды, будет достаточно просто открутить имеющиеся резьбовые соединения. В том же случае если он приварен к водопроводной трубе, демонтируйте его при помощи болгарки, а затем просто снимите с кронштейнов.

Следующий шаг — установка перемычки, которую также часто называют байпас. Данная перемычка представляет собой сравнительно небольшой участок трубы со специальными соединительными приспособлениями. Чтобы выполнить подключение байпаса, на концы змеевика следует установить шаровые краны. С их помощью вы сможете отключать подачу воды в полотенцесушитель при появлении такой необходимости. Перемычка же предназначена для того, чтобы при отключении подачи воды в полотенцесушитель, ее подача не прекращалась во всей квартире. В сам байпас монтируется шаровой кран, главное предназначение которого заключается в удалении воздуха. На Рис.3 показана схема отводов змеевика.

После того как байпас будет установлен, нужно будет смонтировать кронштейны, а затем — сам полотенцесушитель. Как правило, кронштейны идут в комплекте. Если же таковые отсутствуют, их нужно будет докупить. Далее вам необходимо будет вставить дюбеля и закрепить змеевик с помощью шурупов.

Полотенцесушитель лесенка должен быть установлен на определенном расстоянии от поверхности стены. Так, в случае если диаметр устанавливаемой трубы составляет 2,5 см, прибор нужно будет установить на расстоянии в 3,5 см от стены. Если же диаметр трубы равен 5 см, между ней и стеной должен быть промежуток в 5,5 см.

Накидные гайки следует затягивать достаточно плотно, но без чрезмерных усилий. От слишком большой нагрузки они обычно лопаются. После завершения затяжки простучите все гайки с каждой стороны каким-нибудь легким металлическим предметом. Отлично подойдет гаечный ключ. Это позволит устранить внутренние напряжения

Важно, чтобы диаметр нового трубопровода был не меньше, чем диаметр старого. Будет вполне достаточно трубы диаметром 1,5 см. Не рекомендуется устанавливать в одной системе детали и различные элементы, изготовленные из разных металлов

Это может привести к образованию электролитической коррозии, в результате чего изделия попросту испортятся. Предотвратить данный процесс можно при помощи тефлоновых прокладок

Не рекомендуется устанавливать в одной системе детали и различные элементы, изготовленные из разных металлов. Это может привести к образованию электролитической коррозии, в результате чего изделия попросту испортятся. Предотвратить данный процесс можно при помощи тефлоновых прокладок.

Варианты схем подключения

Одна из самых простых схем – когда устройство является частью стояка горячего водоснабжения. Поток и его направленность никак не влияют на функционирование полотенцесушителя. Эта система проста, надежна и позволяет легко заменить старый прибор. Стояк при монтаже часто скрывают в декоративном коробе.

При такой схеме целесообразнее использовать перемычку (байпас), которая объединяет стояк и полотенцесушитель. Установка запорного элемента на байпас также недопустима.

Можно рассмотреть и следующие схемы:

Диагональное или боковое подключение. Это наиболее часто используемый и надежный вариант. Система хороша при лестничном типе устройства с подачей воды с верхней части вниз. Не требуется никакой байпас, и зависимость от напора воды полностью отсутствует

Устанавливая прибор по такой схеме, важно соблюдать некоторые условия:
нижняя точка контакта со стояком должна располагаться ниже патрубка, который подключается к полотенцесушителю;

в системе не должно содержаться изгибов – это портит циркуляцию воды;

главное, чтобы диаметр труб был не меньше ДУ 20:25 (полипропилен) и 0,75 дюйма (сталь);
допустимая удаленность от стояка ППР материала – 4,5 метра;
для удачной эксплуатации необходимо наложить на трубы термоизоляционный материал.

Диагональное подключение по эффективности ничем не отличается от бокового. Лишь расход труб идет больше, и процесс установки наиболее трудозатратный.

Боковое подключение со смещенным байпасом. Схема рациональна при сохранении старых отводных частей стояка при бывшей в употреблении петлеобразной модели полотенцесушителя. Менять стояк при этом необязательно. Достаточно просто вмонтировать байпас. Направление воды также должно идти сверху.

Подключение снизу. Многие приборы рассчитаны именно на это крепление. Система позволяет скрыть трубы с помощью аксессуаров. Этот способ менее эффективен, чем предыдущие.

Перенос

Процесс переноса полотенцесушителя требует согласования с соответствующими муниципальными органами. Для этого необходимо прийти за официальным письменным разрешением в органы ЖЭКа

При обращении важно указать, на какое расстояние от стояка планируется перенести конструкцию

После выполнения всех работ и проверки работоспособности оборудования необходимо будет пригласить представителя ЖЭКа для контроля качества установки.

Конструктивные особенности водяного стояка

Жидкость по стояку подаётся под высоким давлением, поэтому оптимальным решением будет монтаж в летний период. Перед работами необходимо перекрывать воду и убедиться в том, что жидкость сошла со стояка перед началом работ.

В отдельных случаях применение пластиковых труб при переносе полотенцесушителя является невозможным, так как под весом конструкции трубы могут деформироваться. В этом случае инсталляция предполагает применение электросварки

Особое внимание стоит уделять контролю качества и герметичности соединений

Инсталляция прибора при перемещении

Монтаж непосредственно самого змеевика выполняется на резьбовые соединения. Это позволит при необходимости выполнить ремонт, обслуживание и замену оборудования в процессе дальнейшей эксплуатации. Каждая резьбовая точка соединения должна уплотняться специальной лентой, которая, расширяясь при нагревании, полностью исключает разгерметизацию, закрывая микропоры в металле.

Современный ремонт предусматривает скрытую инсталляцию труб. Все штробы, в которые закладываются элементы, впоследствии заделываются с помощью декоративной штукатурки или плитки. Снаружи остаётся только байпас и непосредственно змеевик. В новостройках панельного типа выполнение штроб в стенах может быть невозможным и для скрытия инсталляций применяется зашивание стен гипсокартоном.

Водяные полотенцесушители

Порядок крепления соединительных элементов. Водяные почти всегда изготавливаются из нержавеющей стали или латуни, покрытой хромом. Визуально они практически одинаковы. Полотенцесушитель, выполненный из стали, более надежен, выдерживает большие давления во время эксплуатации центрального отопления в хрущевках. Однако, есть одно «но»: он должен быть цельным, то есть изготовленным из бесшовной трубы.

Приобретая устройство из нержавеющей стали, необходимо выбирать то, у которого наиболее толстые стенки (3 и более мм), то есть, чем толще стенки трубы, тем лучше.

На рынке строительных материалов в основном представлены импортные полотенцесушители из латуни. Они не подходят для установки в системы с централизованным отоплением и водоснабжением. Предельно допустимое рабочее давление у латунных полотенцесушителей ниже, чем у аналогов из нержавейки.

Если решено заменить водяной полотенцесушитель в хрущевке, переставив его на другую стену с увеличением длины труб для подачи воды, то лучше выбирать модели, имеющие вентиль для сброса воздуха (кран Маевского).

При замене водяного полотенцесушителя стояк желательно оборудовать перемычкой, установив шаровые краны на входе и выходе. Перемычка такого типа обойдется в 4,5-6 тысяч рублей с учетом затрат на установку.

В основном водяные полотенцесушители подключаются к трубопроводу при помощи соединения типа «американка», характерной чертой которого является наличие уплотнителей из резины или паронита.

Типичные ошибки подключения полотенцесушителя

Нижнее подключение (пример неправильного исполнения)

Боковое подключение (пример неправильного исполнения)

Полотенцесушитель находится ниже нижнего отвода. Подключённый с подобным нарушением прибор работает, пока не превышена определённая разница высот «нижний отвод – низ полотенцесушителя», тогда циркуляция останавливается.

Нежелательно опускать прибор ниже отводов по двум причинам:

Охладившаяся и опустившаяся вниз вода оказывается в ловушке, образованной нижней частью прибора и трубой (застойная зона – от низа полотенцесушителя до нижнего отвода) и плохо выталкивается обратно в стояк, так как на неё давит более лёгкая горячая вода.
В получившихся «ямах» из труб будет скапливаться грязь из стояка. В дальнейшем при низком качестве воды можно получить забитую трубу, а также подшламовую коррозию, если грязесборник придётся на участок трубы из металла или на сам прибор.

Боковое подключение (пример неправильного исполнения)

Верхняя труба образует подъём (выше пунктирной линии на иллюстрациях), в котором стоит воздух. Циркуляция в приборе останавливается. Теоретически возможна эксплуатация при наличии в самой верхней точке трубы автоматического спускного клапана для воздуха (впрочем, они регулярно протекают) или крана Маевского.

Боковое подключение со смещённым байпасом (пример неправильного исполнения)

Боковое подключение с зауженным байпасом (пример неправильного исполнения)

Работоспособность бокового подключения при смещённом или зауженном байпасе и нижней подаче зависит от скорости циркуляции в стояке.

При малой или обычной скорости циркуляции прибор не работает, так как в нижнем отводе из-за смещения/заужения байпаса давление больше, чем в верхнем. Циркуляционный насос стремится подать воду через нижний отвод, а «гравитационный насос» внутри прибора стремится опустить охлаждающуюся в полотенцесушителе воду вниз. Взаимно противоположные потоки тормозят друг друга, и циркуляция останавливается.

Если стояк ещё не изувечен соседями, а в подвале стоит мощный циркуляционный насос, то бывает, что насос побеждает, и в приборе запускается круговая циркуляция. По левому коллектору горячая вода поднимается вверх, по правому остывающая вода опускается вниз, постепенно смешиваясь с горячей в левом коллекторе через горизонтальные перемычки. Однако стоит кому-нибудь поставить, например, варварский кран на байпас или подключить к стояку запрещённый тёплый пол – скорость циркуляции может упасть настолько, что полотенцесушитель перестанет работать. Либо будет работать нестабильно – в зависимости от времени суток и водоразбора из стояка.

Диагональное подключение в данной ситуации ничем не лучше бокового.

Нижнее подключение с зауженным байпасом (пример неправильного исполнения)

Одна из распространённых ошибок – ведь так заманчиво провести трубы в стяжке пола без утомительного штробления стен…

Подключённый с подобным нарушением прибор может работать только при очень хорошей скорости циркуляции в стояке. Но, как правило, такое подключение неработоспособно, потому что циркуляционному напору сначала нужно поднять воду из ямы вверх в прибор, а потом охладившуюся и более тяжёлую воду из той же ямы поднять вверх к отводу стояка.

Также в получившихся ямах будет скапливаться грязь из стояка. В дальнейшем при низком качестве воды можно получить забитые шламом трубы.

Основные правила монтажа

Питание ПС от линии ГВС не должно нарушать права других пользователей. Поэтому монтаж приборов должен быть выполнен с соблюдением всех требований и норм.

Основными правилами подключения являются:

использование байпаса;
отсутствие на байпасе запорной арматуры, с помощью которой можно отсечь пользователей верхних этажей от горячего водоснабжения;
расстояние от стояка до ПС не должно превышать 2 м, чтобы температура воды оставалась в нормативных пределах;
пропускная способность байпаса должна соответствовать техническим требованиям для данной сети и не препятствовать водоснабжению других абонентов.

Кроме этого, необходимо учитывать особенности циркуляции воды. При монтаже прибора на большом удалении от стояка, нужно обеспечить небольшой уклон труб — на нижнем отводе труба наклоняется к стояку, а на верхнем — от него. Это позволяет обеспечить свободный вывод воздушных пузырей и увеличить интенсивность циркуляции.

Нередко эти правила нарушают сами работники управляющих компаний, использующие заведомо негодные виды труб или неправильные способы подключения. Поэтому, для исключения ошибок, владельцу квартиры следует иметь четкое представление о правильном присоединении ПС к трубопроводу.

Какие конструкции бывают

Полотенцесушители есть разных форм. При их выборе люди часто руководствуются исключительно эстетикой, что не совсем оправданно. Приборы эти нормально работают при хорошей циркуляции воды, но далеко не все модели такую циркуляцию обеспечивают. С некоторыми приходится долго мудрить, подыскивая правильную схему подключения, иначе они просто отказываются работать.

Итак, все полотенцесушители можно разделить на четыре группы:

П-образные или U- образные. Самые простые модели, элементарное подключение (боковое). Идеально, если при замене старого вы найдете модель с тем же межосевым расстоянием. Тогда, если повезет, можно даже отводы не переделывать.
Лесенка. Современные конструкции с некоторым количеством перекладин. Тоже неплохой вариант с точки зрения гидравлики. Подключение может быть нижним, боковым или диагональным. Но выбирается оно не произвольно, а по совокупности условий (откуда подача, расположение относительно стояка).
Змейка. Еще одна классическая модель с боковым подключением. Установка полотенцесушителя этого типа, как правило, никаких проблем не представляет.
Сложная форма. Есть очень необычные полотенцесушители. Они могут быть даже украшением интерьера, но их грамотное подсоединение — проблема. Как правило, требуется консультация грамотного специалиста, сантехника, который хорошо ориентируется в гидравлике. Как понимаете, найти такого — задача непростая.

Очень часто бывает так, что после установки полотенцесушителя он просто не работает. Если ошибка серьезная, работать перестает также и стояк, к которому он подключен. Потому необходимо знать и выполнять правила подключения.

Заземление водяного полотенцесушителя

Явление электрокоррозии приводит к тому, что стенки труб истончаются. Причем настолько, что со временем начинают «капать», а то и течь. Особенно страдают от этого латунные и медные изделия. Нержавейка тоже истончается, хоть и намного медленнее.

Избавиться от блуждающих токов нереально, так как нас окружают магнитные поля, которые и провоцируют их возникновение. И подключение пластиковыми трубами не до конца решает проблему — токи наводятся в металлическом теле полотенцесушителя. Можно влияние этих токов нейтрализовать. Просто надо заземлить полотенцесушитель.

Как заземлить водяной полотенцесушитель

Для этого к металлической части полотенцесушителя прикрутить/приварить/припаять изолированный провод (сечение не менее 2,5 мм²). Второй его конец подключить к колодке заземления, заземляющей шине. Так как заземление имеет малое сопротивление, ток будет течь по проводнику, а не по трубам.

Полотенцесушитель (далее ПС) является полезным устройством в ванной комнате. Его работа обеспечивает приемлемую влажность, что предотвращает образование плесени и сохраняет ваше здоровье. Сегодня мы рассмотрим, как осуществляется правильное подключение полотенцесушителя «Лесенка». В данной статье будут приведены наиболее популярные схемы подсоединения ПС.
