Обратный клапан для стиральной машины на слив

В завершение

Многих потребителей интересует вопрос, а можно ли чем-нибудь заменить антисифон? Здесь существует два варианта ответа. В первом случае необходимо изменить план подключения машинки, выполнив все рекомендации по соблюдению высоты сливного шланга и его размещения. Второй вариант – это установить обратный клапан для стиральной машины на слив (фото представлено выше).

Других альтернатив не существует. Рассматриваемое приспособление имеет простое устройство, доступную цену и подключается своими руками за несколько минут. При этом польза от него огромна, особенно в многоэтажных домах, где вы можете залить своих соседей.

Обратные клапаны на слив

Антисифон неразборный
Антисифон разборный.
Врезной антисифон.
Моечный антисифон.
Настенный обратный клапан на стиральную машину

Антисифон неразборный

Самый простой и дешёвый обратный клапан для стиральной машины. Изготавливается из ударопрочной пластмассы. Производится в разных вариантах и, в зависимости от модификации, может подсоединяться с помощью переходников к канализационной трубе. И также приспособление может подключаться на сифон под мойкой. Корпус неразборный. При засорении, попадании грязи между шариком и корпусом, приспособление перестаёт выполнять свои функции. Для устранения неисправности его можно снять и промыть под проточной водой, пропуская воду в сторону открытия клапана. После промывки попробуйте пустить воду в противоположную сторону. Вода должна запираться. Если вода течёт, клапан необходимо заменить на новый.

Антисифон разборный

Стоит немного дороже предыдущей модели. Отличается тем, что его можно разобрать, прочистить и продолжать использовать. После сборки проделайте ту же процедуру проверки на работоспособность запирающего клапана.

Врезной антисифон

Корпус врезного антисифона имеет гайку для крепления на трубу с резьбой. Такое приспособление используется, если канализационная труба проходит в стене. Тогда от канализации делается вывод, который торчит из стены, и к этому выводу прикручивается врезной антисифон.

Моечный антисифон

Обратный клапан для стиральной машины на слив под мойку. Этот тип обратного клапана имеет корпус, приспособленный для монтажа к сифону под мойкой. Это приспособление предотвратит попадание грязной воды из кухонной мойки в стиральную машину. Монтаж такого клапана сможет сделать практически любой человек. Отрицательная сторона такого крепления в том, что сифон под мойкой находится на некотором возвышении от уровня пола. Поэтому вода, оставшаяся в части шланга от стиральной машины до клапана, будет стекать обратно в машину.

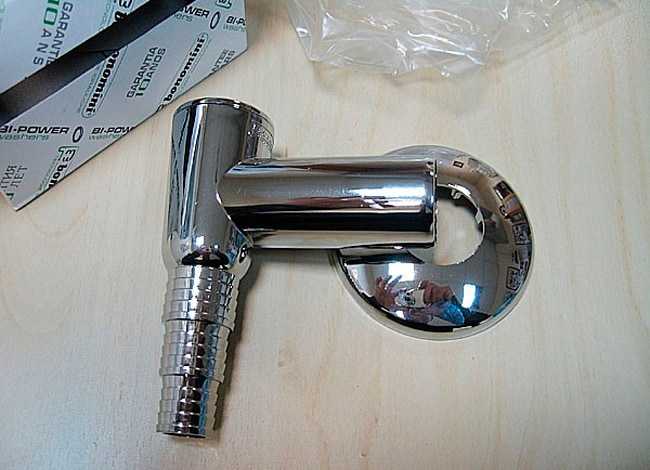

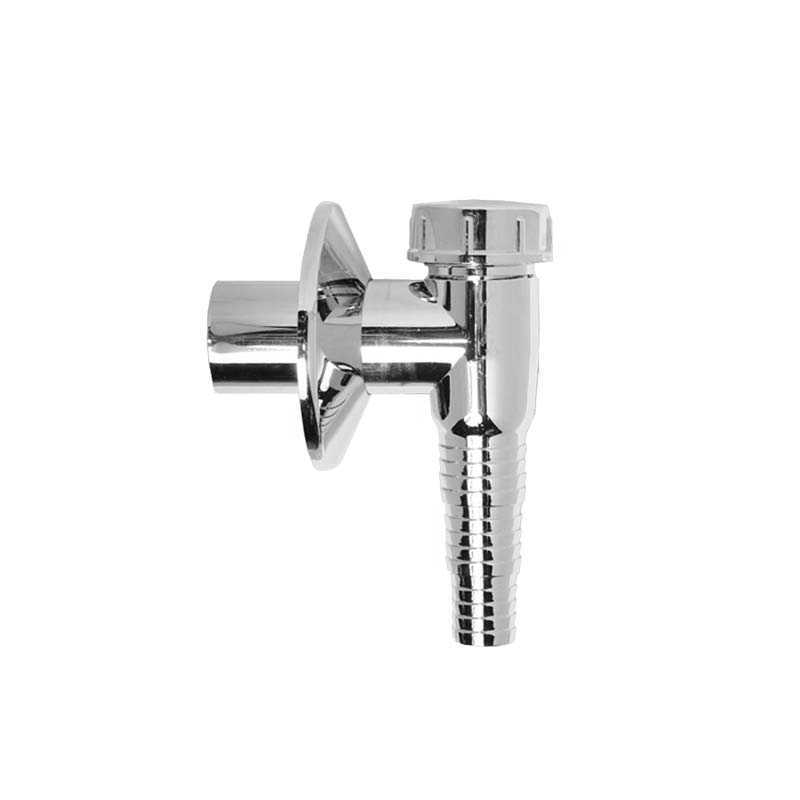

Настенный обратный клапан

Изготавливается настенный антисифонный клапан из металла и крепится на стену прямо за стиральной машиной. Конструкция такого изделия надёжна и долговечна. Корпус клапана никелированный. По виду это приспособление выглядит, как согнутая рука. Такой клапан в полной мере будут выполнять свои функции. Он будет способствовать полному опорожнению бака стиральной машины от грязной воды и не допустит туда сточные воды из канализации.

Если вы хотите, чтобы ваша стиральная машинка служила долго и радовала вас чистотой и свежестью выстиранного белья – установите обратный клапан. Это нехитрое приспособление надолго увеличит срок службы вашей стиральной машины.

Установка клапана на слив стиральной машины своими руками: 5 шагов

Чтобы выполнить монтаж, не требуется наличия специальных знаний, достаточно начальных навыков работы со слесарными инструментами и герметиком.

Задача мастера – обеспечить свободный доступ к клапану на случай его чистки или ремонта.

Первоначально изучается инструкция. В ней указаны характеристики клапана и даны рекомендации по установке.
Перед работой проверяется длина шлангов. Она должна быть не менее 1,5 метров.
Клапан одной стороной крепится к трубе сточной системы, а второй к шлангу слива воды.
По отношению к полу компонент устанавливается на высоте более 0,4м, а шланг — 0,7м.
Все стыки герметизируются. Ревизия швов проводится не менее раза в год.

По завершению монтажа проводится тестирование для проверки стыков на качество герметизации. Для этого машинка включается в режиме ополаскивания. Любые протечки требуют устранения.

Особенности очистки

если соединение в конструкции не резьбовое, необходимо предварительно выкрутить винт, а затем уже извлечь фильтр;
в случае, если система слишком загрязнена и не поддается извлечению, необходимо разобрать одну стенку конструкции и прочистить ее со стороны насоса;
если на системе образовалась накипь, необходимо полностью заменить систему на новую;
слив жидкости рекомендуется проводить под наклоном;
после завершения прочистки системы необходимо также проверить на наличие загрязнений и то место, где расположена система фильтрации. Во многих случаях загрязнения накапливаются и там.

Варианты слива

В случае необходимости слить жидкость из неработающей стиральной машины, следует поступать одним из таких способов:

Посредством фильтра. Машину немного отклоняют назад и фиксируют. Подставляют плоскую емкость и немного выкручивают фильтр. Так можно вылить максимальное количество жидкости за короткое время. Чтобы она не разлилась на пол, следует подстелить тряпку.
Если в машине имеется дополнительная сливная трубка, можно задействовать ее. Находится она на помпе, под крышкой фильтра

Эту трубку нужно осторожно вытянуть, подставить емкость и вынуть закрывающую ее заглушку. Вода будет сливаться медленно, но верно.
Воспользоваться сливным шлангом. Его открепляют от тыльной стенки стиральной машины и укладывают на пол, не забывая подставить емкость.

Его открепляют от тыльной стенки стиральной машины и укладывают на пол, не забывая подставить емкость.

В случае, если вышеперечисленные способы результата никакого не дали, есть еще аварийный. Неудача в предыдущих случаях указывает, что вода не сливается из-за засоренного патрубка насоса. К нему нужно получить доступ, отсоединить от помпы и очистить. Далее патрубок снова присоединяется к насосу и операцию по сливу воды можно провести снова.

Если агрегат не оборудован обратным клапаном, то придется создать эффект сифона. Для этого в сливной шланг несколько секунд подают немного воды, далее резко опускают в емкость, находящуюся ниже уровня бака.

Вода сойдет из резервуара, и проблема будет решена.

Стиральная машина не сливает воду. Как слить воду с машинки смотрим в видео:

Случилось непредвиденное – машинка закончила стирку, а в барабане полно воды.

Такая ситуация может настигнуть не только владельцев бюджетной техники, но и дорогостоящих экземпляров.

Что делать? Не зная правильных действий в этой ситуации, можно затопить соседей или испортить имущество.

Возможно, вышла из строя сливная система. Как это определить?

Признаки поломки

Существуют характерные признаки, указывающие на это.

Машина гудит, но движения воды не слышно, а барабан наполнен водой.
На дисплее высвечивается код ошибки:

– Индезит – F05, F11
– Самсунг – 5E, E2, 5C
– Сименс и Бош – E18, F18, d02, d03
– Beko – H5
– Whiripool – F03
– LG – F03

Причины поломки сливной системы

Прежде чем вызывать мастера, посмотрите, возможно вы сами в состоянии справится с проблемой.

Бывают ситуации, когда на ремонт требуется всего лишь 10 минут. Проверьте следующее.

Правильно ли стояла программа стирки?
Возможно, машина получила от вас команду “отключение машины с водой”, или регулятор стоит на программе “шерсть”.

Нет ли засоров в системе слива?
Нужно проверить сливной фильтр на отсутствие засора, мелких предметов и вещей.

Правильно ли работает канализация?Причина может крыться также и в неправильном подсоединении шланга слива к канализации или ее банальном засоре.

Не возникли ли проблемы технического характера?
Это могут быть:

износ втулок,
поломка прессостата,
обрыв обмотки двигателя.

Люди, немного понимающие в технике, могут самостоятельно произвести замену, купив нужные детали. В противном случае спасет мастер.

Самое страшное, что может произойти – потеря работоспособности модуля.

Не сломался ли насос?
Поломка помпы (насоса). Часто проблема кроется в крыльчатке. Она находится за фильтром и если при осмотре видны посторонние предметы, конечно именно они мешают свободному вращению детали, что приводит к неисправности. Удаляются посторонние объекты и включается режим отжим. Если крыльчатка отказывается вращаться, придется менять насос.

Не забился ли патрубок?Есть такая деталь – патрубок, ведущий к насосу. Бывают случаи, когда он забивается песком, например, или нитками, ворсом. При проблеме с патрубком, вода через сливной фильтр не сможет вытекать.

Если забился патрубок, то процесс чистки надо реализовать так:

– снимается задняя панель машины;
– отделяется улитка, которая соединяет патрубок и насос;
– открепляется патрубок;
– при засоре, прочищается;
– сливается вода.

Связанные вопросы

Пол под машиной не должен быть скользким.
Чтобы устроить слив для стиральных машин в канализацию понадобится переходник для слива с отводом под углом 45 градусов. Фото: подключение стиральной машины к водопроводу При первом варианте подключения необходимо предусмотреть способ принудительного прекращения подачи воды в машину например, установка шарового крана.
Заливной шланг не должен быть очень мягким.
Такой разброс объясняется сложностью работ и местом установки агрегата. Такой вариант подсоединения применяется, когда место установки агрегата совпадает с местом расположения мойки или раковины.
Речь идёт о горизонтальном вводе сливного шланга в канализацию. Теперь, давайте рассмотрим, как подключить стиральную машину к канализации, обеспечив надёжный и безопасный слив грязной воды.

Как подсоединить слив со стиральной машины?

При этом решается вопрос по высоте расположения слива в канализацию, за счет чего образуется водяная пробка, препятствующая обратному току воды. Для этого в неё ставится тройник, с которым и соединяется сам шланг.

Как предупредить проблему, опишем ниже. В состоянии продажи он снабжен специальной заглушкой, перекрывающей патрубок. Во-первых, при сливе воды, из раковины постоянно будет доноситься громкое бульканье, и сделать с этим ничего нельзя.

Выводы и полезное видео по теме Зачем нужен сифон? Ведь возможно придет время и вам нужно будет ее снова куда-нибудь перевозить. Конец шланга опустите вниз и подключите его к канализации любым из трех способов: Cпособ первый Закрепите шланг в пластиковом держателе и накиньте его на бортик раковины или ванны.
Подключение слива стиральных и посудомоечных машин

Подсоединение к водопроводной трубе

Подключать стиралку к воде нужно специальными шлангами, которые имеют сечение приблизительно 19 мм. Эта труба одним концом подсоединяется к технике, а вторым – к водопроводу.

Нормы подключения машины

Если требуется временно подключить стиральную машинку к воде, то можно подсоединить стирающее устройство к смесителю. Для чего применяется тройной переходник. Также производится подсоединение в месте подключения воды к сливному бачку.

Смеситель в ванной

Если подключение воды производится благодаря металлопластиковому трубопроводу, то для подсоединения стиральной машины также требуется тройник – фитинг. На определенной высоте в необходимом участке обрезают кусок трубы, в отверстие устанавливается тройник и уплотняется резиновыми уплотнителями. Далее подключают кран.

Предлагаем ознакомиться Стиральная машина постоянно набирает воду что делать и как исправить, причины и правила исправления

Металлическая труба

Для подсоединения стиралки к трубе водопровода нужно вначале врезать вентиль. Если коммуникационные системы установлены из металла, то применяется обжимная муфта.

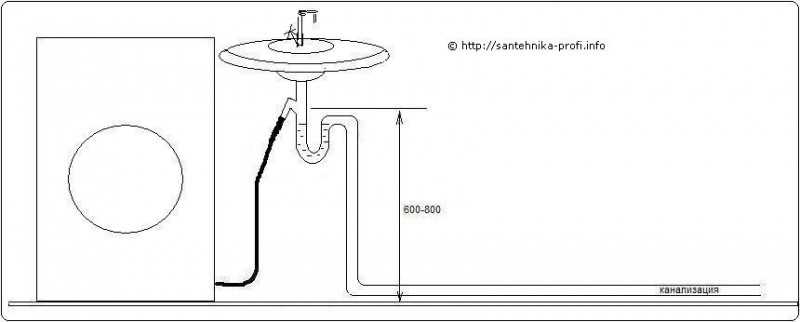

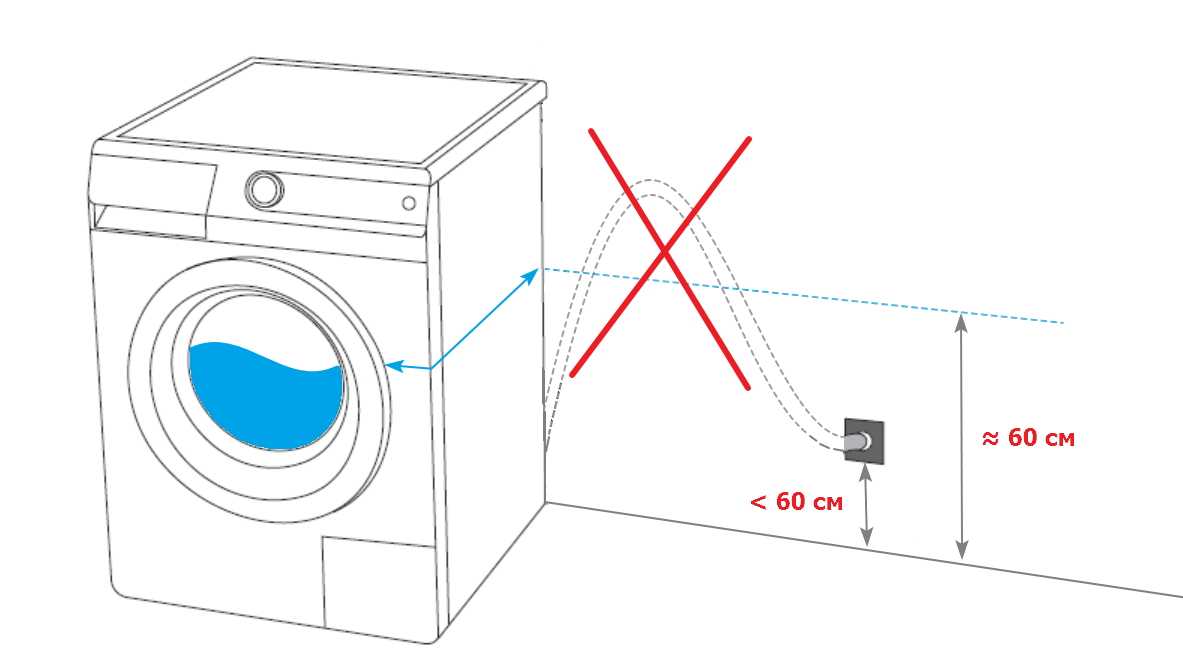

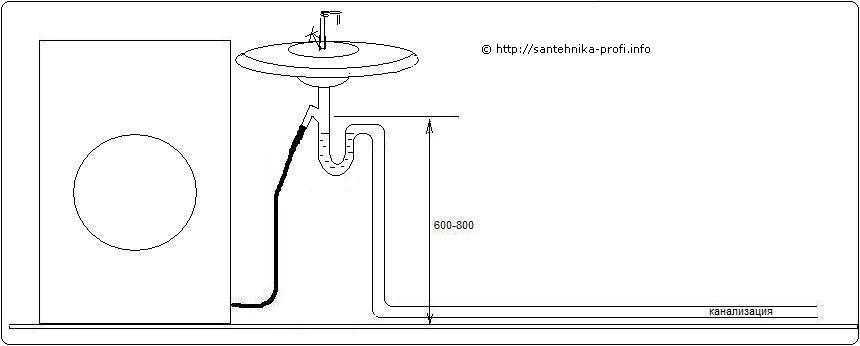

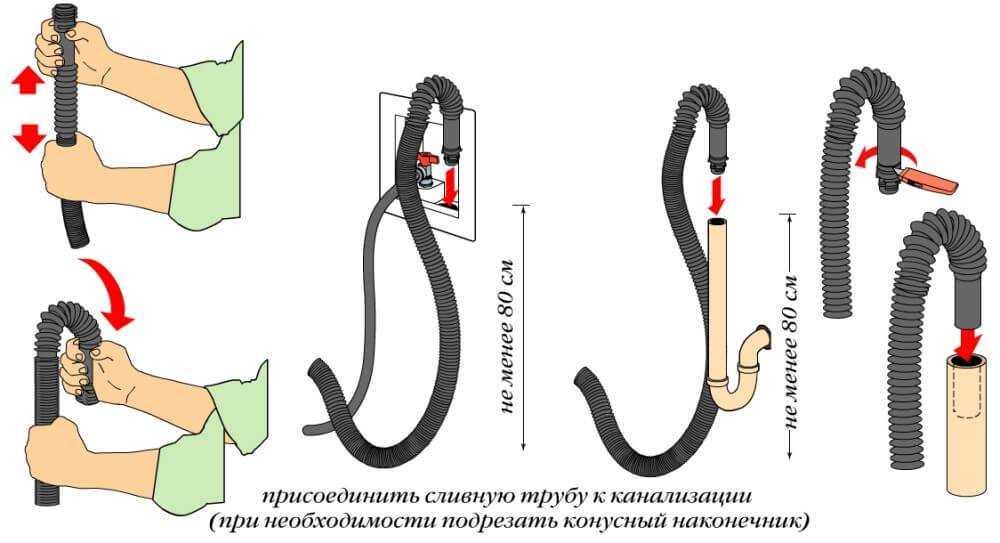

Высота слива в канализацию

Этот элемент, состоящий из нескольких частей, надевают на трубопровод и прочно фиксируют с помощью болтов. Точку слива можно делать непосредственно через муфту, а на резьбовой отвод прикручивают кран.

Иногда бывает так, что водопровода в доме нет, а отказываться от стиральной машины совершенно не хочется. К примеру, на даче, на которой из коммуникационных систем лишь колодец либо простой водяной насос.

Слив воды в ванну

В этом случае обеспечение работоспособности оборудования также возможно. Для чего необходима сливная труба, большой резервуар, который устанавливается по высоте в уровень или чуть выше стиралки. Во время такого расположения воды получается необходимое давление, которое требуется для работы встроенной помпы.

Также часто покупают насосную станцию. Она, если необходимо, будет отвечать за подачу воды. Однако этот вариант требует немалых финансовых затрат.

Как подобрать?

В инструкции к отдельным стиральным машинкам может присутствовать специфическая информация. Она имеет отношение к выбору обратного клапана. В такой ситуации выбор обусловливается практическим руководством к машине. Выбор антисифона диктуется определенной ситуацией. Самое главное – заранее принять решение: где будет инсталлировано устройство, какого качества вода, достаточно ли площади в месте, избранном под монтаж. Принятое решение обусловливает последующие мероприятия по покупке.

Вне зависимости от торговой марки стирального агрегата (не имеет значения, Bosch у вас, Samsung либо иной торговый бренд), вы имеете возможность приобрести какой угодно тип клапана (но рекомендация сервисного центра либо опытного специалиста излишней не будет). В такой ситуации предпочтительнее ориентироваться на место подсоединения сливного шланга, на воду (загрязненность и жесткость), периодичность стирки и показатель загрязненности вещей. Когда вода из водопровода жесткая, а белье прилично загрязненное (к примеру, часто стираете спецодежду либо детские вещи), неплохо бы приобрести сегментный тип – его можно разобрать и очистить при засорении. С неразборным устройством такой «номер» не пройдет, потребуется поменять на новый, доступ к месту его установки должен быть свободным.

Настенный тип – удовольствие не из дешевых, но коренным образом незаменимое и оправданное устройство, когда сливную коммуникацию требуется втиснуть в узеньком промежутке (промеж стены и стиральной машины). Нередко в изготовлении применяется хром. Хромированные детали гармонично «уживаются» с любой плиткой и сантехническими приборами. Также пользуются популярностью полипропиленовые разновидности.

Врезной вариант подойдет при устройстве слива напрямую к канализационной системе. Это самый простой способ монтажа для сливной трубы, но высоконадежный. Обратный клапан под мойку превосходно совмещается с сифоном какой угодно структуры. Его габариты предусмотрены как раз для установки с сифонной трубкой. Выходит основательная защита от произвольного слива жидкости в канализацию или ее возврата из дренажной системы в бак. При сливе в мойку ни одна капелька не окажется в стиральной машине.

Предлагаем ознакомиться Соединительные планки между ламинатом и плиткой

На заметку! Имеется важный фактор: диаметры шланга стиральной машинки, канализационного патрубка и отверстий обратного гидроклапана (элемент слива раковины с ним) должны в точности соответствовать друг другу. Применение переходников в подобном случае нежелательно, так как чем больше стыков, тем менее надежна в целом вся конструкция (даже при подобающей герметизации мест соединения деталей).

Виды шаровых клапанов

Среди популярных шаровых кранов, которые часто используются в автоматических стиральных машинах, можно выделить несколько вариантов:

0.5 дюйма — это дешево и легко доступно, используется для подключения большинства шлангов;
2 дюйма — ставят на подачу воды;
3 дюйма — используется (аналогично 2-дюймовому шаровому крану) на участках, подающих воду в квартиру.
с винтовым соединением — альтернатива клапанам с традиционным рычагом;
фланец — используется, когда трубы имеют больший диаметр для усиления механических соединений;
с фильтром — такой кран для стиральной машины сможет остановить любые нерастворимые примеси, чтобы они не попали внутрь.

Помните, что клапан стиральной машины должен быть с фильтром — даже если машинка не требует этого. Имейте в виду, что автоматические стиральные машины очень деликатная техника.

Сифон: назначение и принцип работы

Сифон — сантехническое изделие, часть системы для отвода сточных вод в канализацию. Обеспечивает изоляцию от проникновения неприятных запахов и газов из канализации в квартиру. Конструктивно может выполняться в виде трубы изогнутой формы U- или S-образно располагаясь в горизонтальной плоскости.

За счет перепада высот и согласно принципа сообщающихся сосудов обеспечивается удержание определенного количества жидкости и твёрдых тяжелых частиц.

Схема сифона

Виды сифонов

По виду условно можно разделить сифоны на:

Внутренние — монтируются в тумбочке под мойкой или под раковиной.
Наружные — обычно имеют декоративную отделку и могут не прикрываться так, как их внешний вид не испортит интерьер помещения.
Совмещенные — когда основная часть сифона монтируется в нише в стене или элементах мебели, а наружу выводится только часть для подключения сливного шланга от стиральной машины.

Также различают сифоны и по материалу:

Пластиковые модели сейчас наиболее распространены.

Плюсы:

легки и удобны в монтаже;
их резиновые уплотнители не дают воде протекать;
пластиковые резьбы легко затягиваются от руки и практически не закисают.

Недостатком является то, что со временем они могут растрескиваться и при очередной чистке вы можете просто не собрать сифон обратно.

Металлические сифоны часто изготавливают из латуни или других металлов.

Плюсы:

они долговечны;
при правильном монтаже и обслуживании — это практически вечная деталь канализации.

Недостатки:

они больше весят;
при отсутствии слесарных навыков есть риск перетянуть резьбу при затяжке или неправильно обеспечить герметизацию;
при неправильном монтаже возможно его дальнейшее окисление и заклинивание. В результате вы не сможете его разобрать без повреждений;
существенно более высокая стоимость, чем у пластиковых моделей.

Для чего нужен обратный клапан

Отдельные варианты сифонов оснащаются обратным клапаном. Это простое устройство представляет собой поплавок, расположенный на поворотном соединении двух труб, смысл заключается в том, что, когда вода поступает из водоприемника (стиральной машины, мойки, унитаза и прочего) в канализацию клапан открывается и вода уходит в канализацию. Если по какой-то причине вода из канализации течет в обратном направлении, то есть в квартиру, клапан закрывается и не даёт ей ходу.

Это и есть его основное предназначение. Особенно актуальна такая проблема для жителей нижних этажей многоквартирных домов — если засорится канализация к ним потекут сточные воды от всех жителей вышестоящих квартир.

Советы по выбору сифона для стиральной машины

Выбор сифона для стиральной машины зависит от её расположения. Если у вас стиральная машина стоит отдельно, например, в ванной комнате или на кухне вдали от мойки, то уместно использовать встраиваемые сифоны. В таком случае трубопроводы или их часть прокладывают в стене или за облицовочными материалами, что актуально при отделке стен вагонкой, пластиком или гипсокартоном.

Совет! Если у вас нет возможности переделать коммуникации и подключить стиральную машину стационарно, то обратите внимание, что в комплекте со стиральной машиной есть специальный держатель для сливного шланга. Он нужен чтобы закрепить её на раковине, ванной или унитазе, а её конструкция обеспечивает перегиб шланга имитируя сифон

Также с помощью этой детали можно ввести и закрепить шланг в канализационной трубе.

Если стены из бетона и отделаны кафелем или обоями тогда разумнее прокладывать коммуникации наружным способом. В этом случае самым практичным решением будет установка сифона для раковины с отводом для подключения стиральной машины. Так вы получите водоприемник с минимальными переделками канализационного трубопровода, а значит это и самый дешевый вариант.

Установка встраиваемого сифона в бетонные стены трудозатратна и не рекомендуется, потому что в соответствии со строительными нормативами — все коммуникации должны быть доступны для обслуживания. В противном случае вам будет сложно устранить протечку труб — придется разбивать лицевую часть стены.

Но если стиральная машина удалена от точек для слива воды — придется либо прокладывать канализационную ПВХ-трубу возле плинтуса или внутри стены

В случае, когда стиральная машинка расположена на кухне в непосредственной близости с мойкой — в сливную трубу устанавливают У-образный тройник, в современных водопроводах из ПВХ это делается легко — все повороты, тройники и муфты просто стыкуются между собой и удерживаются на резинках. Тогда слив стиральной машины подключают к канализации, на конец трубы надевают резиновую уплотнительную манжету, она предотвращает протечки воды и проникновение неприятных запахов.

Что такое сифон и для чего он необходим?

Сифон – это емкость, обычно выполненная из пластика или металла, предназначенная для создания гидрозатвора между бытовыми приборами и системой канализации, к которой они подключены. В обязательном порядке его устанавливают под кухонными мойками и ванными, а также при подключении посудомоечных и стиральных машин.

Некоторые стиральные машины снабжены специальным фильтром – контейнером, предназначенным для фильтрации и накопления крупного мусора или небольших предметов, которые попали в стиральную машину вместе с одеждой

Однако такой элемент есть далеко не в каждой модели!

С помощью сифона создается водяной барьер на входе в канализационную систему, что позволяет решить целый ряд важных задач:

предотвратить проникновение в жилые помещения неприятных запахов, характерных для канализации;
использовать его как место накопления мелкого мусора, предметов и других загрязнений, попадающих из стиральной машины в сливное отверстие;
предотвратить образование сложных и опасных засоров в канализационных трубах;
снизить нагрузку на насос стиральной машины и т.п.

Чем короче шланг стиральной машины, чем меньше на нем изгибов, тем меньше работы насосному оборудованию, которое перекачивает грязную воду в канализацию.

Сифон эффективно справляется с такой задачей. Иногда в нем можно обнаружить даже ювелирные украшения, случайно отправившиеся на стирку с грудой грязного белья.

Отсутствие сифона привело бы в таком случае к длительным, трудоемким поисковым операциям в канализационных трубах. Еще одна проблема, которая возникает в отсутствие сифона – засоры канализационной системы. Установить сифон и проще, и дешевле, чем выполнять работы по прочистке засоров.

Виды сифонов и их устройство

Разные виды этих устройств обеспечивают реализацию наиболее целесообразных и удобных схем соединения. В настоящее время изготовителями предлагаются сифоны из нержавеющей стали, чугуна, меди, латуни или полимерных материалов. Наиболее востребованными и доступными считаются разновидности из пластика. Специалисты различают следующие виды:

стандартный, совмещенный сифон с отводом, устанавливаемый под раковиной, умывальником или ванной, разновидностью которого является сифон с двумя отводами;

сифон — манжета, состоящий из резиновой муфты, плотно вставленной в канализационную трубу. В качестве водяного затвора выступает изгиб сливного шланга;

наружный сифон, обеспечивающий соединение только со стиральной машинкой;

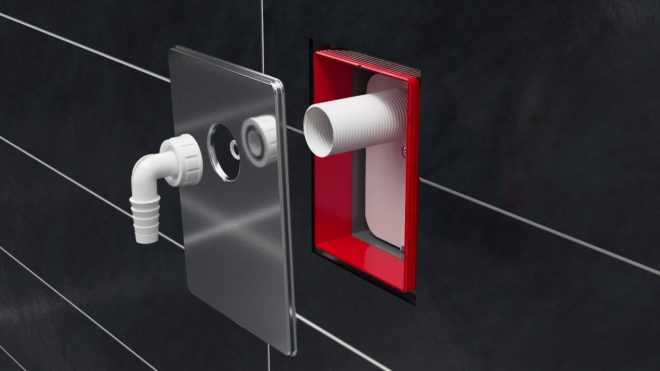

встраиваемый сифон скрытого типа, монтаж которого производится в стене. Как правило, в комплект устройства входит декоративный элемент используемый при последующей отделке поверхности стены;

сифон с обратным клапаном, в качестве запорного устройства предотвращающего поступление сливной жидкости обратно в машинку служит пружина и пластиковый шарик имеющий полую структуру.

Преимущества и недостатки различных видов подсоединения

Совмещенные сифоны для раковины под стиральную машинку и посудомоечный агрегат довольно часто используются в том случае, если оба агрегата установлены на кухне и расположены рядом с кухонной мойкой. Такой вид не сложен в установке и удобен в работе.

Если же расстояние до мойки или водопровода не позволяет произвести монтаж сливных шлангов без существенного увеличения их длинны, используют наружный сифон. Основным недостатком подобного вида подключения является невозможность придвинуть стиральную машинку вплотную к стене, так как устройство требует определенного пространства.

Встроенные сифоны не занимают много места и отлично вписываются в любой интерьер ванной комнаты или кухни, поэтому при планировании и проведении ремонта стоит заранее определить для него место и произвести монтаж.

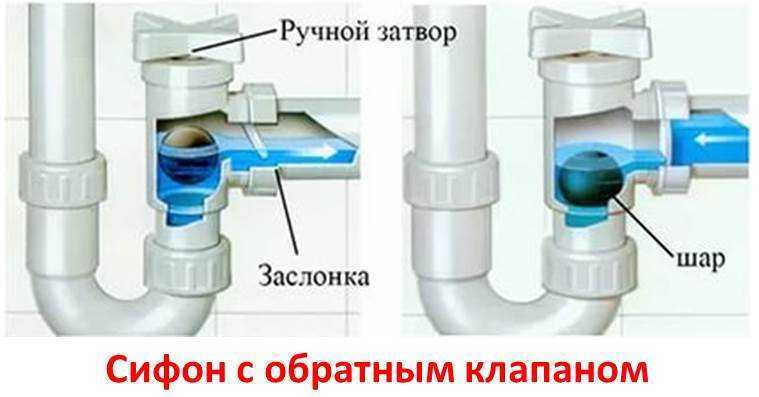

Сифон с обратным клапаном

Правильная установка и подключение к системе водоснабжения и канализации в не меньшей степени влияют на ее эффективную и безотказную работу, чем качество сборки, материалов и технологий. Иногда для правильной работы стирального автомата требуется установить сифон с обратным клапаном или обратный клапан в виде отдельного элемента. Главной задачей таких устройств является защита сливной системы от возврата сточной воды к насосу, баку и другим частям агрегата.

Самым простым и надежным способом в данных условиях является подключение через обратный клапан. При этом полностью устраняется сифонный эффект. При данном способе с одной стороны к обратному клапану подсоединяется сливной шланг, второй конец клапана вставляется в систему труб канализации. В такой конфигурации располагать этот узел можно как под ванной у самого пола, так и под раковину или на удобном участке стены.

При любом расположении разрыв струи обеспечивает устройство с обратным клапаном с полным устранением сифонного эффекта. Сифоны Alcaplast, производимые в Чехии, имеют сухой пружинный затвор и могут устанавливаться в любом положении, надежно защищая элементы стиральной машины и обеспечивая ее корректную работу. К несомненным достоинствам таких устройств относится не только разнообразие размеров и цветов, но и невысокая стоимость. Кроме того установить антисифон не составит труда даже человеку, не имеющему специальной подготовки. Осуществляя монтаж всех элементов сливной системы, необходимо обеспечить их доступность для ревизии и удобство для замены.
