Устройство сливного механизма для унитаза: разновидности систем слива

Как работает сливной механизм

С помощью нажатия кнопки спуска начинает работать система бачка. Такое устройство сливного оборудования находится в связи с его «начинкой», размещенной в самом контейнере. До того, как выполняется нажатие кнопки, бачок находится в ожидании. В нем уже имеется вода, которая набегает до установленного уровня. С помощью специальной груши жидкость удерживается в баке. Делают ее из резинового материала, потому всегда к седлу прилегает достаточно плотно. Благодаря нажиму кнопки выполняется тяга, которая в свою очередь отталкивает грушу, чтобы открыть слив. В итоге не будет закупориваться седло, в отверстие бачка попадет жидкость и вытечет в унитаз.

Унитаз с кнопкой на крышке бачка

После операции отпуска кнопки, размещенной на крышке бака, груша в первоначальное положение возвращается не сразу. В ином случае это повлияло бы на то, что слив был кратковременным. В правильном устройстве это процесс медленного опускания груши, полностью полой внутри. В ней имеется лишь воздух, выталкивающий ее из седла.

Подъемная сила данного компонента системы становится меньше по степени набора в бак воды. В конце груша полностью присасывается к седлу. Не принесла бы положительного результата установка без специальной направляющей трубки. Секрет здесь в том, что на резиновую затворку действуют различные силы, ведущие ее по направлению минимального сопротивления. В случае если в конструкции отсутствовала труба, то этот резиновый элемент не смог бы вернуться снова к седлу, размещенному в центре бачка.

Механизм работы впускного клапана

Впускная арматура в бачке имеет свой принцип работы, в котором следует разбираться перед тем, как приступать к ее замене или ремонту. Рассмотрим фазы, сменяющие друг друга в процессе передвижения воды к баку.

Итак, первая фаза характеризуется тем, что клапан находится в открытом положении. В это время вода набирается в бачок. Мембрана, следуя направлению потока воды, отодвигается. А значит, вода может беспрепятственно набираться в бак.

Механизм работы сливного устройства

Вначале вода заполняет только предварительный отсек. Для попадания воды в сам бачок в этом отсеке предусмотрено специальное отверстие. Этот процесс очень напоминает тот, что происходит в устройствах, оборудованных клапанами со штоком, но здесь присутствует мембрана, которая натянута на поршень. Мембрана имеет просвет, через который проходит пластмассовый шток, у которого также есть просвет 1 мм диаметром. Некоторая часть воды благодаря этому поступает в наполнительный отсек. Он образован самой мембраной и поршнем.

Если поплавок опущен, то в поршне открывается мелкое отверстие, всего около 0.5 мм. Сквозь него небольшая часть воды может поступить в бачок. Благодаря такому механизму действия мембранного клапана, обеспечивается одно и то же давление в предваряющем отсеке, в наполнительном отсеке и за ним. В этом состоит разница между данной конструкцией и той, которая имеет клапан со штоком.

Вторая фаза – это когда вода вплескивается в бак и одновременно поднимает вверх поплавок. Вместе с ним повышается уровень штока с уплотнением из резины. Уплотнитель перекрывает отверстие. При дальнейшем движении штока, и поршень и мембрана будут прижаты к седлу. От этого наполнительный отсек герметизируется.

Вследствие того, что давление от воды в наполнительном отсеке складывается с давлением поплавка, который поднимается, мембрана плотно сдавливается с седлами. А это, в свою очередь прекращает подачу воды в бачок.

Спуск воды в унитазе

Третья фаза представляет собой спуск воды. Когда вода выходит из бачка и выплескивается в чашу, давление поплавка на шток прекращается. Отверстие в поршне больше не закрывается штоком, поэтому в наполнительном отсеке снижается давление. Оно остается только от водопроводной сети, именно оно воздействует на мембрану и на поршень, двигая их в сторону. Вследствие этого механизм переходит снова в первую фазу.

Виды и конструкция сливных бачков

В отличие от статичной чаши, бачок представляет собой механическое устройство с движущимися деталями. Соответственно, может «закапризничать», потребовать к себе внимания и заботы. К счастью, современная сливная арматура (по крайней мере, от приличных производителей) надёжна, выполнена из некорродирующих и долговечных материалов и не требует частого обслуживания. Рассмотрим основные типы и устройство бачка унитаза.

В общем виде сливная арматура состоит из впускного и сливного клапанов. Закрытие впускного происходит автоматически, под действием всплывающего поплавка, по достижении заданного уровня воды. Сливной клапан имеет перелив для спуска воды в случае переполнения бачка. Как впускные, так и сливные клапаны имеют весьма различную конструкцию.

Слив с пимпочкой, которую для спуска воды следует дёргать вверх, примитивен, состоит из прямого штока, и резинового клапана-груши. Несмотря на то, что ломаться нечему, часто капризничает: не всегда удаётся обеспечить плотное прижимание резины к горловине. Традиционные верхние бачки с цепочкой или верёвочкой и резервуары с ручкой, напоминающей дверную, немного сложнее: шток слива поднимается/опускаются благодаря рычажному механизму, который лучше направляет грушу.

Самый простой клапан слива. Фатальных поломок подобной арматуры не бывает, разве что резина состарится и потеряет эластичность. Но работает механизм неточно и часто подтекает. Если бачок «сопливит», рекомендуется очистить от налёта мягкую грушу и седло

Впускная арматура с рычажным поплавком, бывшая наиболее популярной лет 15-20 назад, постоянным журчанием в толчке заставляла нервничать миллионы соотечественников. К счастью, качество нынешних изделий ощутимо возросло, но всё же подобные механизмы — не самые надёжные и удобные. Устройство сливного бачка унитаза с рычажным поплавком несложно: рычаг крепится шарнирно и, пусть не очень точно, но перекрывает клапан. Зачастую такие системы шумноваты при заполнении. Если вода не набирается, причина может быть в неправильной регулировке (если она есть), засорении клапана. Есть вероятность, что негерметичен и не всплывает поплавок. В случае протечки следует проверить механизм слива, возможно, достаточно подкрутить резьбовые соединения и удалить загрязнения с деталей.

Система заполнения с рычажным поплавком и ручкой-дёргалкой применяется более века, но до сих пор не потеряла своей актуальности. Проста, дёшева, надёжность средняя

Устройство бачка унитаза с кнопкой сложнее. В нём также имеется поплавок, но перемещающийся по вертикальной направляющей. Клапан впуска, который открывает воду при опускании поплавка, расположен не сверху, как в предыдущем варианте, а снизу, что обеспечивает низкий уровень шума. Сливные механизмы разнообразны по конструкции, зачастую имеют рычажные механизмы либо устройство клапана унитаза основано на пневматическом принципе. При заполнении бачка водой до установленного уровня клапан под её давлением закрывается. Современные системы слива обеспечивают надёжную работу, имеют широкий диапазон регулировок. Если вода не набирается, следует проверить, не перекошен ли поплавок на стоке. Протекает — очистить либо заменить резиновые прокладки.

Современная арматура для бачка с кнопкой. Справа — система наполнения с нижней подводкой, верхним клапаном и вертикально перемещающимся поплавком. Слева — двухпозиционный механизм слива с регулировкой в широком диапазоне

Снять крышку с бачка и восстановить нормальную работу капризничающей безпоплавковой арматуры сможет, наверное, каждый. С поплавковой будет посложней, придётся разобраться в его устройстве и регулировании. Кнопочная арматура в «продвинутом» компакте или встроенном бачке может ввести неспециалиста в ступор — слишком много рычажков, штоков, переливов, уплотнителей и прочих деталек. Качественные механизмы служат долго, досаждают редко, но для их обслуживания лучше пригласить квалифицированного сантехника.

Полезные рекомендации

Время от времени уровень воды бачка приходится регулировать в силу различных причин: если он постоянно подтекает, или в целях экономии, или чтобы увеличить мощность смыва.

Чтобы этого достичь, необходимо предпринять ряд мер.

  1. Старые системы, осуществляли боковую подводку воды и использовали обычную толстую металлическую проволоку как рычаг (чтобы соединить клапан и поплавок). Для изменения в них уровня поплавка, чтобы перекрыть мембраной отверстие впуска воды, достаточно согнуть ее. При сгибании вверх, увеличивается количество воды, которая требуется, чтобы перекрыть клапан, соответственно, сшибая ее вниз – оно уменьшается.
  2. Современные системы, в которых реализован боковой подвод, как рычаг задействована не проволока, а пластиковый шток и он, разумеется, не сгибается. Необходимое количество воды в бачке достигается регулировкой положения поплавка. Эта часть закрепляется при помощи резьбового соединения или защелок, которые для перемещения поплавка необходимо разжать. Чтобы увеличить объем, нужно придвигать его в сторону корпуса клапана для уменьшения длины рычага.
  3. Системы, в которых реализован нижний подвод воды, регулировка выполняется более просто. Необходимо, чтобы пластиковая тяга, которая ограничивает количество воды, соединяя рычаг и поплавок длиннее или короче. Стандартно ограничитель оснащен резьбой для фиксации поплавка, а чтобы отрегулировать высоту уровня, используется стандартная пластмассовая гайка.

Регулировка количества сливаемой воды

Принцип работы унитаза позволяет самостоятельно корректировать поступление жидкости в бачок. Новая арматура всегда отрегулирована так, что вода в емкости располагается на максимальной отметке.

Чтобы изменить уровень жидкости в однокнопочном резервуаре производят следующие действия:

  1. При помощи крана, находящегося до подающего шланга, перекрывают поступление жидкости в бачок. Если данный вентиль отсутствует, отключают холодную воду во всей квартире.
  2. Нажимают на кнопку, чтобы слить содержимое прибора.
  3. Выкручивают сливную пробку, взяв ободок за болт, удаляют его. Чтобы не поломать арматуру, крышку не следует поднимать до снятия пробки.
  4. Далее поднимают крышку, чтобы посмотреть на уровень воды. Обычно он самый высокий. На трубке перелива имеются деления — с их помощью можно узнать уровень выпуска воды.
  5. Ищут поплавок – он обычно соединен с лапкой для подачи жидкости.
  6. Чтобы уменьшить ее поступление, на механизме клапана закручивают по часовой стрелке винт.

После завершения регулировки, проверяют уровень поднятия жидкости. Ее поверхность должна располагаться на расстоянии 3 сантиметров от трубки перелива. При правильной работе унитаза крышку помещают на место и закручивают кнопку.

Конструкция бачка унитаза

На сегодняшний день рынок строительных изделий включает в себя самые разные сливные бачки, их отличие состоит в исходном материале, рабочем устройстве деталей, цене и качестве.

Принцип функционирования всех таких конструкций примерно один и тот же, разный лишь механизм, который бывает:

Бычок унитаза с одной кнопкой слива

  • с одной кнопкой смыва;
  • с парой кнопок смыва;
  • с устройством, имеющим два режима.

Относительно недавно в продаже появился механизм, в котором включены две кнопки. Данная система способна снизить расход воды. Воспользовавшись одной кнопкой – вся жидкость со сливного бачка вытекает, воспользовавшись другой кнопкой – сольется лишь часть. Сама процедура смыва также выглядит по-разному:

  1. Поступление в унитаз воды выполняется непосредственно из сливного бачка, здесь вода движется в одном направлении.
  2. Во время смыва вода все время течет в различные стороны. Данный слив эффективнее, но при этом исходит сильный шум.

Чтобы не ошибиться в выборе такого устройства, а в будущем легко выполнять сборку и ремонт, стоит знать его конструкцию. Механизм функционирования сливных бачков прост: его работа начинается со сбора необходимого количества воды и спуск ее в канализацию через унитаз.

В какой-то степени конструкция напоминает обычный гидрозатвор, в который входит пломба, рычаги и поплавок. Самостоятельно совершая нажим на рычаг либо кнопку на крышке, вода вытекает, выполняя при этом самые главные задачи – устранение отходов жизнедеятельности в канализацию.

Конструкция бачка унитаза

Имеются видимые элементы конструкции, это:

В невидимую часть конструкции входит:

  • заглушка;
  • поплавковый кран;
  • сливная арматура.

Особенности внутреннего устройства

В основу смывного бачка для унитаза включены 2 системы – система автоматического набора воды и механизм слива воды. Если знать принцип работы той и другой системы, то несложно устранить возникшие неполадки. Чтобы было легче понять механизм работы смывного бачка, следует для начала ознакомиться со схемой старых бачков для унитаза, поскольку их системы более понятные и более простые, по сравнению с современными механизмами.

Утройство старого бочка

Бачки старых конструкций состоят из элементов подачи воды в бачок, а также устройства слива. В механизм подачи воды включен впускной клапан с поплавком, а в систему слива-рычаг и груши, а также спускной клапан. Существует еще и специальная трубка, функции которой заключаются в том, чтобы удалить излишки воды в бачке, не используя сливное отверстие.

Нормальная работа всей конструкции зависит от надежной работы элементов подачи воды. На изображении ниже можно более детально рассмотреть схему автоматической подачи воды. С поплавком соединяется впускной клапан с помощью фигурного рычага. Один конец этого рычага соединен с поршнем, который либо перекрывает воду, либо открывает воду.

Устройство поплавкового механизма

Когда вода в бачке отсутствует, то поплавок находится в крайнем нижнем положении, поэтому поршень находится в отжатом положении и через патрубок вода поступает в бачок. Как только поплавок поднимется и примет крайнее верхнее положение, то поршень сразу же перекроет подачу воды в бачок.

Эта конструкция достаточно простая, примитивная, но эффективная. Если частично выгнуть фигурный рычаг, то можно отрегулировать уровень набора воды в бачке. Недостаток механизма заключается в том, что система достаточно шумная.

Сливается вода из бачка с помощью другого механизма, который состоит из груши, перекрывающей сливное отверстие. С грушей соединяется цепочка, которая в свою очередь связана с рычагом. Надавив на этот рычаг, груша поднимается вверх и вода тут же вытекает из бачка. Когда вся вода вытечет, груша опустится вниз и снова перекроет сливное отверстие. В этот же момент поплавок опускается в крайнее положение, открывая клапан подачи воды в бачок. И так каждый раз, после слива воды из бачка.

Устройство бачка унитаза | Принцип действия

Watch this video on YouTube

Устройство современных моделей

Бачки, у которых нижняя подводка воды к бачку, издают меньше шума. Поэтому можно смело говорить о том, что это более современная версия устройства. Впускной клапан спрятан внутри бачка, представляющей конструкцию в виде трубки. На фото внизу это серая трубка, которая соединена с поплавком.

У стройство современного бачка

Работает механизм так же, как и в старых системах, поэтому, когда поплавок опущен, то клапан открыт и вода поступает в бачок. Когда вода в бачке достигла определенного уровня, то поплавок поднимается и блокирует клапан, после чего вода уже не может поступать в бачок. Система слива воды так же работает по той же схеме, поскольку клапан открывается при нажатии на рычаг. Система перелива воды функционирует аналогичным образом, но трубка выведена в то же отверстие для слива воды.

Сливные бачки с кнопкой

Несмотря на то, что в качестве рычага в этих конструкциях бачков используется кнопка, механизм впуска воды не претерпел серьезных изменений, а вот система слива несколько другая.

С кнопкой

На фото представлена подобная система, которая в основном применяется в отечественных конструкциях. Считается, что это достаточно надежная и не дорогая система. У импортных сливных бачков используется несколько иной механизм. Как правило, у них практикуется нижняя подача воды и другая схема устройства слива/перелива, о чем можно увидеть на фото ниже.

Импортная арматура

Существует несколько вариантов подобных систем:

  • С одной кнопкой.
  • Вода сливается после нажатия, при этом слив прекращается после повторного нажатия.
  • С двумя кнопками, отвечающими за разное количество выпускающей воды в сливное отверстие.

И хотя механизм работает совсем по-другому, его принцип работы остается такой же. В этой конструкции нажатием на кнопку блокируется слив, при этом стакан поднимается вверх, а стойка остается в самой конструкции механизма. Именно в этом и заключаются отличия в самой конструкции механизма. Регулируется слив с помощью специальной поворотной гайки или особого рычажка.

Сливной механизм для керамического бачка производство Alca Plast,модель A2000

Watch this video on YouTube

Сантехнические хитрости для удобства и комфорта

Желая достичь большего комфорта, люди изобретают все новые приспособления, способные улучшить их жизнь, устранив малейшие моменты, которые могут вызывать раздражение. Например, многих раздражает падающая крышка унитаза. То есть даже не сам факт падения, а звук, который при этом издается.

В связи с этим не так давно был изобретен микролифт крышки унитаза. Этот механизм в последнее время набирает все большую популярность и приобретает новых поклонников. Он позволяет устранить вышеописанную проблему – звук падающей крышки унитаза. Микролифт не только бесшумен, но и позволяет крышке опускаться плавно, без резких движений. Контролировать данный процесс не нужно, что также очень удобно.

Таким образом, мы рассмотрели механизм работы такой важной единицы сантехники, как унитаз. Узнали, как происходит слив воды, и немного окунулись в мир современной сантехники с ее новинками

Установка стенового механизма

Устройство со стеновым механизмом становится популярным в последнее время. Корпус сливного бака полностью прячется в стену и его невозможно разбить или повредить. Конечно, существует риск выхода из строя некоторых элементов, но при правильном и качественном подключении этот риск минимализируется.

Устройство сливного механизма визуально похоже на канистру без ручки. Такой вариант как раз изготавливается из пластика, поскольку нет смысла делать его из керамики. С помощью специальных креплений, бак монтируется к стене или к специальной раме. С лицевой стороны такой комплект оборудован только кнопкой или двумя. Чем-то такое исполнение напоминает космический самолет, в котором одним движением запускается двигатель, а как он работает не видно.

Внутренние элементы сливного механизма зачастую продаются отдельно. Такое изделие, как правило, устанавливается вместе с подвесным унитазом, который облегчает процесс уборки и визуально делает интерьер туалетной комнаты просторнее. Подвесные унитазы также представлены в основном продукцией Cersanit, которая позволяет выбрать подходящий вариант для любого дизайна. Окончательный монтаж подвесного слива оканчивается многократной проверкой всех соединений на предмет утечки.

Все понимают огромную важность установки качественного унитаза. Таким образом, можно сэкономить средства на дальнейшей эксплуатации этого важного элемента комфортной и беззаботной жизни

А разобравшись во всех составляющих, не составит большого труда и самостоятельно устранить течь или сделать ремонт этой конструкции.

Карта сайта / Вентиляция / Водоснобжение / Отопление /

Виды клапанов для унитаза

Впускной клапан (он же заливной, наливной или наполнительный) служит для подачи воды и прекращения налива при достижении ограничителя. Выпускной клапан (он же сливной) берет на себя функции смыва воды, регулировки объема и скорости потока.

В каждом впускном клапане для сливного бачка унитаза обязательно имеется запорное устройство для перекрытия воды. Конструкция некоторых наливных клапанов для унитаза с нижней подводкой предусматривает наличие обратного клапана, предотвращающего попадание воды из бачка в водопроводную систему при отключенном водоснабжении.

Все впускные и выпускные клапаны для унитаза в свою очередь делятся по различным типам, по материалу и конструктивным особенностям. Поскольку сантехническая арматура непрерывно совершенствуется, появляются модели с совершенно новыми характеристиками, приведенные ниже сведения и классификацию следует считать приблизительными.

Классификация клапанов

По материалу

Впускные и сливные клапаны изготавливаются из следующих материалов:

  • целиком из пластика;
  • преимущественно из пластика с отдельными элементами из стали или латуни (резьба штуцера, рычаг-коромысло и другие детали).

По надежности современные модели для сливного бачка с пластиковой резьбой, поставляемые на рынок известными производителями, не уступают металлическим.

По месту размещения

Возможны следующие варианты монтажа наполнительных клапанов для унитаза:

  • с нижней подводкой воды – крепится к днищу сливного бачка;
  • с боковой подводкой – крепится к боковой стенке бачка;
  • 2 в 1 – клапан имеет присоединяемый снизу или сбоку съемный штуцер, возможно крепление к днищу и боковой стенке.

По типу конструкции

Типы наливных клапанов для унитаза:

  • с боковой подводкой и обычным поплавком на длинном металлическом коромысле, конструкция знакома еще по советским унитазам, у клапанов более позднего времени для уменьшения шума налив идет через трубку;
  • с нижним подводом воды и поплавком на длинном коромысле, представляет собой осовремененный вариант предыдущей модели, встречается редко;
  • с боковой подводкой и вертикальной стойкой, по которой передвигается поплавок;
  • с нижним подводом воды и вертикальной стойкой для поплавка;
  • предыдущий вариант, дополненный обратным клапаном.

Типы сливных клапанов по способу управления смывом:

  • Механический. Наиболее простой вариант, срабатывает при нажатии на кнопку, рычаг или дергании за ручку.
  • Пневматический. Похож на механический, но передача усилий происходит по воздухопроводу через давление воздуха, что позволяет перенести кнопку смыва в любое удобное место.
  • Электронный. Позволяет подключать смарт-функции, регулировать настройки. Работает от батарейки или электросети, у многих моделей есть подсветка. Смыв происходит при нажатии на электронную кнопку, само нажатие мягче, чем у механики.
  • Сенсорный (автоматический, бесконтактный). Срабатывает на движение или присутствие человека. В жилых помещениях чаще всего встречаются сливные клапаны с механическим управлением пуска воды.

Они делятся по следующим типам:

  • Нажимной. Смыв воды происходит при нажатии на расположенную вверху кнопку. В свою очередь делится на три вида:
  • однорежимный – набранная вода из бачка сбрасывается целиком;
  • двухрежимный – снабжен двойной кнопкой с режимами полного смыва и малого смыва, рассчитанными на разный объем воды;
  • с функцией «стоп» – при нажатии происходит смыв, при повторном нажатии или отпуске кнопки в зависимости от модели смыв прекращается, что позволяет экономить воду.
  • Вытяжной. Спуск воды происходит при подъеме вверх вытяжной ручки. Модели с функцией «стоп» останавливают спуск при плавном нажатии ручки сверху вниз.
  • Рычажный. Срабатывает при нажатии на рукоятку, расположенную на корпусе бачка, или дергании за ручку с цепочкой, подсоединенную к рычагу.

Дополнительные функции сливных клапанов

  • функция «Сапун» в кнопочном механизме – предотвращает образование вакуума в сливном бачке во время смыва при отсутствии в корпусе специальных отверстий подачи воздуха, что гарантирует интенсивность водного потока при спуске;
  • регулировка скорости слива – позволяет избежать брызг из чаши унитаза;
  • кнопочный эксцентрик – предназначен для регулировки положения кнопки спуска, если кнопочное и сливное отверстие расположены не точно друг против друга.

Устройство типового сливного бака

Стандартный бачок унитаза, выполненный из керамики (фаянс, фарфор) состоит из следующих узлов:

  • Резервуар для воды. Обычно вода набирается в чашу приближенной к прямоугольной формы емкостью не менее 6 л. Данный показатель принят за стандарт, в редких моделях объем бака доходит до 9 л. Использование 6-литровых бачков позволяет реализовать экономичный режим слива, при котором нажатие на одну кнопку приведет к спуску половины объема в 3 л, а включение другой полностью опорожнит емкость.
  • Запорная арматура. Предназначена для подачи воды в бачок и автоматического ее прекращения после наполнения емкости. Принцип ее действия основан на подъеме поплавка при заполнении бака, который в свою очередь связан с запорным механизмом. По месту крепежа делится на арматуру с нижней и боковой подводкой. Располагается в боковой части бака на некотором расстоянии от центра.
  • Спускная арматура. Удерживает воду в чаше, управляет ее спуском и выполняет функции защиты от переполнения. Имеет разные конструкции с наружными элементами управления в виде рычагов или кнопок. Располагается по центру бака над сливным отверстием.

Рис. 2 Устройство бачка с нижней подводкой

Принцип действия сливного механизма с двумя кнопками

Все о принципах работы такого изделия — как устроен механизм и как происходит процесс набора и сброса воды.

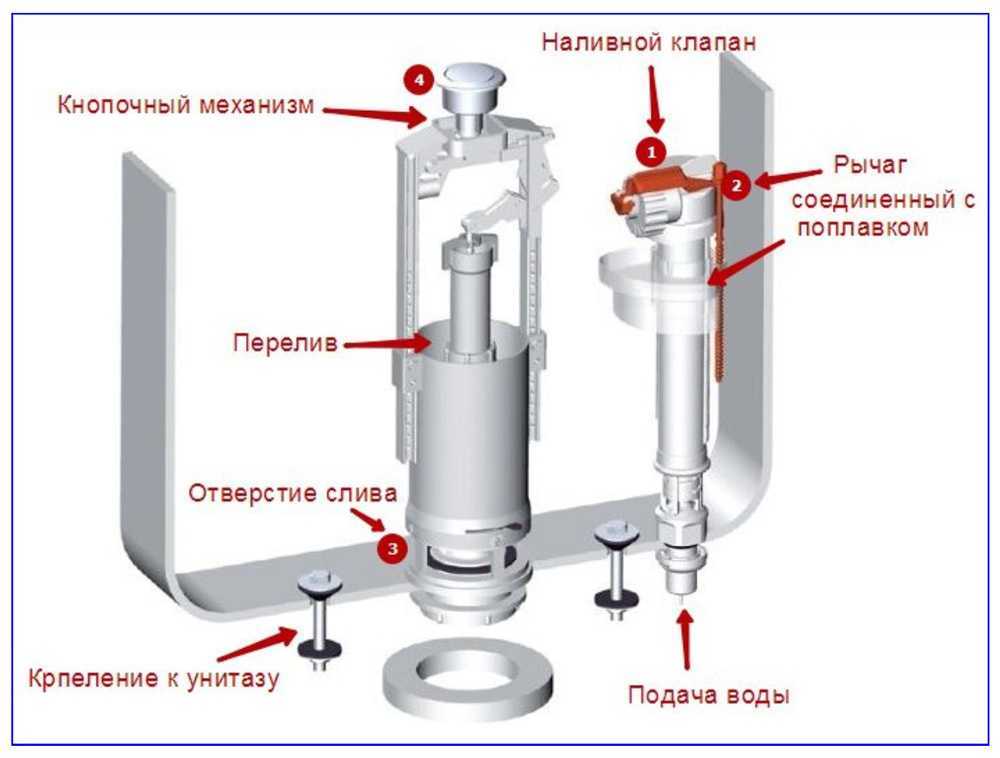

Устройство двухкнопочной арматуры с нижней подводкой

Двухкнопочная арматура включает в себя следующие элементы:

  • заливной клапан;
  • сливную колонку;
  • поплавок;
  • прокладку между бачком и чашей изделия;
  • прокладку на сливную колонку;
  • гайку для крепления колонки;
  • болты для крепления к унитазу.

Двухрежимный сливной механизм устроен так, что одна кнопка в нём отвечает за опустошение части резервуара (половины объёма бачка), вторая — за полный спуск.

Справка! Поплавковый клапан, поплавок и все рычаги представляют собой один цельный механизм, который по высоте занимает почти всё пространство бачка.

Он выполняет одновременно 3 основные функции независимо друг от друга:

  • наполнение;
  • слив;
  • защита от переполнения.

Набор воды в бачок: как это работает

Заполнение бачка происходит по тому же принципу, что и в обычном механизме.

После опустошения вода подаётся в бачок из системы водоснабжения через гибкий шланг, на котором установлен специальный клапан запора, соединённый с поплавком.

Жидкость набирается до своего установленного уровня вместе с поплавком, который перекрывает клапан подачи, и набор воды прекращается.

На случай возникновения неисправности предусмотрена специальная трубка, соединённая со сливной колонкой. Если объём жидкости превысит максимально допустимый уровень, то она начнёт переливаться в эту трубку и спускаться в унитаз.

Экономный слив: как уменьшить расход

Механизм спуска, в зависимости от производителя арматуры, может быть устроен по-разному. В большинстве случаев он предусматривает два клапана в сливной колонке. Маленькая кнопка воздействует только на верхний клапан, а большая — на нижний.

При нажатии маленькой кнопки, открывается лишь верхний клапан и вода спускается до уровня границы с нижним клапаном, обычно это около 15—20 см от дна бачка.

При нажатии большой кнопки, открываются оба клапана и всё содержимое уходит на смыв. Кроме того, сам объём спускаемой жидкости устанавливается специальными ползунками.

На арматуре имеется вертикальный «бегунок», который двигается вверх и вниз. Это и есть регулятор малого слива. Чем выше он будет установлен, тем меньший объём воды будет спускаться при нажатии маленькой кнопки.

Внизу устройства есть второй «бегунок», который двигается в горизонтальном направлении. Это регулятор остатка воды после полного опорожнения бачка. Обычно он имеет показатель от 1 до 6. При единице система будет оставлять минимальный объём воды в бачке и, чем показатель выше, тем больше будет остаток жидкости.

Конструкция и виды унитазных бачков

Сливной бачок является неотъемлемым и одним из основных элементов унитаза. Это емкость с двумя или тремя технологическими отверстиями для подвода/​слива воды и крышкой.

Сначала вода набирается в этот резервуар, а затем при нажатии кнопки сливается в унитазную чашу, чтобы смыть нечистоты в канализацию.

Ничего особо интересного или сложного в конструкции сливного бачка для унитаза нет. Внутри лишь пара механизмов.

Один обеспечивает подвод и перекрытие подаваемой воды в момент, когда она наполняет емкость до нужного уровня, а второй предназначен для непосредственно слива накопленной влаги в чашу.

Сливные бачки по материалу изготовления делятся на три типа:

  1. Керамические (фаянсовые) – надежная и дешевая классика.
  2. Металлические – не слишком эстетичный внешне, но долговечный вариант.
  3. Пластиковые (из полиэтилена) – легкие в плане веса и установки блоки.

По способу крепления и месторасположению они бывают:

  • низкорасположенные – устанавливаются прямо на чашу унитаза;
  • высокорасположенные – вешаются на стене либо располагаются внутри нее в инсталляционном блоке.

Раздельные унитазы, у которых бачок отделен от чаши, для перелива воды имеют сливную трубу. И чем выше подвешена у них накопительная емкость, тем мощнее получается из нее водяной напор.

Единственный их недостаток – не слишком презентабельный вид бака, располагающегося высоко над полом. Поэтому чаще всего в отечественных туалетах можно увидеть модели унитазов с поставленными непосредственно на край чаши бачками. Они более компактны и эстетичны.

Варианты систем подачи воды

Внутренний механизм подачи в сливной бачок унитаза воды включает в себя:

  1. кран (поплавковый клапан);
  2. пластиковый поплавок;
  3. рычаги.

Водоподача в накопитель осуществляется через отверстие в его корпусе справа, слева либо снизу. При боковом способе поплавок закрепляется на конце горизонтального рычага, который соединен с вентилем шарового крана.

А при донном варианте поплавок связан с вертикальным штоком, расположенным в подводящей трубе.

Основной принцип работы механизма подачи воды в сливной бачок унитаза предельно прост. В результате опустошения накопителя поплавок, держащийся на воде благодаря воздуху внутри, опускается вслед за снижением уровня жидкости.

Все в работе данного механизма основано на законах физики. В его конструкции нет никакой электроники, что существенно снижает риск поломки. Возможна ситуация, когда в бачке унитаза оказывается слишком мало либо слишком много воды.

Тогда поплавок нужно лишь отрегулировать, чтобы наполняемость бака стала соответствовать нужным параметрам. Но если сломались рычаги, то поплавковую систему придется менять.

Разновидности сливных механизмов

При необходимости смыть из унитаза ненужное мы просто нажимаем кнопку на бачке. Все остальное происходит само собой. Внутри срабатывает механизм спуска воды, открывая сливной клапан.

В результате водяной поток устремляется в чашу и смывает все в канализационную систему.

В действие сливное устройство приводится:

  • нажатием на кнопку;
  • нажимом на рычаг;
  • дерганьем за цепочку (веревочку).

Бачки выпускаются разные по форме и дизайну. Однако большинство из них стандартизовано под объем в 6 либо 4 литра и имеет типовые размеры отверстий для сливных клапанов.

Самих механизмов спуска воды, различных по конструкции, существует огромное количество. Но если имеющийся в бачке сломается, его без проблем можно будет заменить на новый.

Самая простая разновидность сливного сифона – это «груша», по форме напоминающая резиновый вантуз. Под весом воды он плотно прижимается к отверстию слива и перекрывает его.

А при нажатии на рычаг «груша» приподнимается за счет механической силы и выпускает воду в унитазную чашу.

Затем по мере наполнения бака она утяжеляется и опускается обратно на седло, снова закрывая спускное отверстие.

На случай поломки устройства водоподачи в конструкции сливного механизма бачка унитаза предусмотрен перелив. При превышении определенного уровня вода будет переливаться в эту трубку и прямым ходом через чашу уходить в канализацию.

Конструктивно спуск воды в самом унитазе бывает горизонтальным либо круговым. Первый классический вариант предполагает подачу воды сплошным потоком с одной стороны чаши, а второй – формирование струй вкруговую с ее обвода.

Горизонтальный спуск более дешев в исполнении, но неэкономичен и хуже обмывает санфаянс. Круговой аналог по всем эксплуатационным параметрам лучше.

Однако при высокой степени жесткости воды его маленькие отверстия могут оказаться закупоренными, что приведет к уменьшению количества струй.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лофт-студио
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
