Профиль Grain-Prestige 70 (Грайн-Престиж 70)
Эта универсальная 5-камерная система отлично подходит для сборки окон, которые можно эксплуатировать во всех регионах России (за исключением северных районов). Хотя профиль класса «A» с монтажной глубиной 70 мм способен выдерживать морозы до -60°С, энергоэффективность собранных из него конструкций недостаточна для слишком суровых зим. Зато для центра и юга нашей страны система Grain-Prestige 70 – оптимальный вариант.
Во внутренних камерах профилей Грайн-Престиж имеются дополнительные перегородки. Они не только увеличивают жесткость конструкций, но и повышают уровень теплосбережения. Благодаря небольшой оптический высоте (112 мм) собранные из этих систем окна имеют хорошую светопропускную способность. Для обеспечения герметичности разработчики ограничились 2 контурами уплотнения, так как отличная жесткость профилей до минимума снизила вероятность продувания створок.
Основные характеристики пластиковых окон
Чем суровее климат в регионе и сильнее перепады температур, тем надёжнее должна быть защита от утечек тепла и перегрева. Её обеспечивают:
- Однородность используемого для производства материала, в данном случае – поливинилхлорида. Что проку в остальных характеристиках, если подвергнутый обработке термопласт имеет неравномерную плотность, а внутри него скрываются каверны и трещины? При наличии подобных дефектов невозможно гарантировать, что оконные рамы будут прочными и герметичными. Обнаружить недостатки удаётся в процессе внешнего осмотра. Зернистая поверхность говорит о том, что перед вами продукция плохого качества или подделка, изготовленная в некачественных условиях.
- Ширина профиля. Сколько не разделяй внутреннее пространство перегородками, слишком тонкие конструктивные элементы не обладают высокой прочностью и не способны похвастать низкой теплопроводностью. Бюджетные версии имеют ширину 58 мм, которая признаётся достаточной. Но лучшие показатели демонстрируют модели размером в 70 мм и более.
- Толщина стенок. Она должна быть равномерной на всём протяжении стенок и перегородок и составлять порядка 2,5 – 3 мм, а в случае с тяжёлыми окнами большой площади даже больше. В противном случае не удастся обеспечить достаточную прочность конструкции и требуемое качество соединительных швов.
- Количество воздушных камер. Увеличение числа секций, разделяющих внутреннее пространство профиля, благоприятно сказывается на уровнях акустической проницаемости и теплоизоляции. И тут многое зависит от размеров. Если при ширине 58 мм нормой считается три воздушные камеры, то при 70 мм их количество удаётся увеличить до пяти, а при 90 мм – до шести и более.
- Количество стеклопакетов. Одинарный, состоящий из двух стёкол, разделённых воздушной прослойкой, рекомендуется для остекления неотапливаемых помещений или эксплуатации в регионах с тёплым климатом. Для установки в домах, расположенных в средней полосе, лучше выбирать рамы с двухслойными стеклопакетами. Жителям севера приходится отдавать предпочтение конструкциям с тремя стеклопакетами, несмотря на то, что те пропускают меньше света и имеют значительный вес.
- Наличие металлических усилителей. Скрытые внутри элементы чаще всего изготавливаются из стали или алюминиевых сплавов. Они обеспечивают устойчивость к механическим нагрузкам и деформациям, происходящим при резких температурных перепадах.
Все перечисленные характеристики важны
И если, размышляя о том, какие пластиковые окна лучше выбрать, вы в первую очередь обратите внимание на марку и устройство профиля, то поступите правильно. Лишь убедившись, что с основными параметрами всё в порядке, имеет смысл обращать внимание на такие вещи, как точность геометрических размеров, особенности конструкции, качество уплотнений и фурнитуры
Линейки продукции пластиковых окон Grain
Существует 5 основных моделей профиля «Грайн». И для каждой обещают срок «жизни» 40 лет.
Grain Prestige 70
На окна Grain можно установить противовзломную фурнитуру
Это пятикамерный профиль с внутренним армированием (укрепляющим каркасом из металла), шириной 70 мм. Поэтому сопротивление теплопередаче класса А – 0,80 м2 °С/Вт. Толщина стенок профиля – 3 мм – показатель высшего качества по общепринятой системе.
Также отметим что у модели есть европаз, куда можно установить противовзломную фурнитуру. И двойной контур уплотнения, которого с головой хватит в средней полосе. Стеклопакет может быть двухкамерным, однокамерным, либо просто одно стекло вместо стеклопакета.
Модель рекомендована для жилых о офисных зданий. Средняя цена в Москве (у перекупщиков) – 4 200 руб.
Grain Lider 58
У профиля всего 3 камеры. Но утверждается, что он теплый
Оконная система Grain Lider 58 имеет всего 3 камеры. Однако производители утверждают, что сопротивляемость теплопотерям у него такая же, как у предыдущего. И в чем его секрет?..
Остекляется единичным стеклом (4 мм) или однокамерным стеклопакетом (24, 32 мм). А в остальном его характеристики, как у Prestige.
Цена в среднем – 3 500 руб.
Grain Lider 102
102-й Grain – профиль пвх тот же, что и его аналог.
Только более толстый, пятикамерный.Grain Lider 102 пятикамерная только рама. Сочетание классического профиля Grain-Lider с широкой пятикамерной оконной рамой позволяет повысить теплосбережение всей оконной конструкции на 20%. Кроме этого, широкая коробка с увеличенной монтажной глубиной обеспечивает улучшенную теплоизоляцию откосов и эстетический вид фасада здания. Это идеальное решение для коттеджей и загородных домов.
Наши читатели могут ознакомиться с вариантами утепления балконов. Смотрите, в каких местах его утеплять и чем.
Как подготовить балкон к зиме? О способах его временного утепления вы также можете узнать на сайте.
Чтоб вы не мерзли на лоджии даже в -25, советуем установить туда теплый электрический пол.
Vektor 58
Трехкамерные системы, которые предназначены для массовой застройки и промышленных помещений. Внутри профиля обязательно есть металлический замкнутый скелет – он выдерживает большой вес. Так что окна этой модели бывают очень большими.
Данная модель более холодная – сопротивление теплопередаче 0,70 м2 °С/Вт. Паз для фурнитуры либо обычный – 9 мм, либо с приставкой «евро» – 13 мм.
Vektor 70
Используют при остеклении домов, квартир, офисов и т.д. в средней полосе. Сопротивление теплопотере – 0,72. Количество камер – 5.
Линейки продукции пластиковых окон Grain
Существует 5 основных моделей профиля «Грайн». И для каждой обещают срок «жизни» 40 лет.
Grain Prestige 70
На окна Grain можно установить противовзломную фурнитуру
Это пятикамерный профиль с внутренним армированием (укрепляющим каркасом из металла), шириной 70 мм. Поэтому сопротивление теплопередаче класса А – 0,80 м2 °С/Вт. Толщина стенок профиля – 3 мм – показатель высшего качества по общепринятой системе.
Также отметим что у модели есть европаз, куда можно установить противовзломную фурнитуру. И двойной контур уплотнения, которого с головой хватит в средней полосе. Стеклопакет может быть двухкамерным, однокамерным, либо просто одно стекло вместо стеклопакета.
Модель рекомендована для жилых о офисных зданий. Средняя цена в Москве (у перекупщиков) – 4 200 руб.
Grain L >
Заказчики хвалят качественный пластик и звукоизоляцию профиля пвх grain
Например, Елена на форуме nevskieokna.ru пишет: «Ставила себе профиль grain. Хочу похвалить – очень качественный пластик – не пахнет, не желтеет. Фурнитура мне понравилась – работает на ура».
Многие пользователь отмечают хорошую звукоизоляцию. Один из них – people с того же сайта. «Ставили ГрАйн себя в офисе. После этого стало не слышно голубей – а то они за окнами постоянно курлычут».
Также на форумах много рассуждений на тему, что оконный профиль grain очень похож на КВЕ. Но при этом дешевле его на 500-1000 рублей. Совершенно верно. Однако со временем цены могут вырасти – вместе с компанией.
Учитываем температурную зону
При выборе пластикового профиля стоит учитывать и климатические особенности региона. Во-первых, чтобы не переплатить за ненужную температурную устойчивость. Во-вторых, чтобы ненароком не взять пусть и качественный профиль, но совершенно не адаптированный к определенному климату.
Производители делят профили виды в зависимости от температуры в январе:
- облегченные – для регионов с теплым климатом, где средняя зимняя температура выше 00С. Профиль должен выдерживать кратковременное понижение до -50С;
- стандартные – для умеренного климата со средней январской температурой до -200С. Могут выдерживать до -450С в течение недолгого периода;
- морозоустойчивые – для регионов, где зимой температура опускается до -550С.
Особенности окон Grain
профиль грайн грайн профиль пвх грайн 70 профиль
Конструкция всех окон подразумевает ленточный уплотнитель, а не кусочками, который нужно состыковывать в углах. Равномерное распределение ленты избавляет даже от намека на сквозняк. Особая система и у крепления петель: шуруп, крепящий створку, проходит через три стенки, так крепление прочнее и устойчивее к нагрузкам. Еще один плюс Grain- внутренняя геометрия профиля, с введением дополнительных перегородок, так крепеж фурнитуры надежнее, и снижается риск деформации. Уязвимое место дешевых пластиковых окон – это неравномерная толщина внешней стенки, в итоге, через какое-то время все оконная система «разбалтывается». Компания «Grain» же постоянно контролирует качество выпускаемой продукции.
Геометрия профиля – это не только тонко просчитанный дизайн, направленный на сохранение в вашем доме тепла и тишины. Это и исключение риска деформации и поломки окон. Использование 13 фурнитурного паза в оконных профилях надежно избавит дом от «незваных гостей». Тринадцатая система, в отличие от распространенной девятой, имеет смещенные наружу от петель отвесные части. Это препятствует повреждению и деформации, а значит, надежнее защищает от взломщиков и грабителей. При этом окна прекрасно «ладят» со всеми видами противовзломной фурнитуры.
На первый взгляд, все пластиковые окна одинаково белые. Но глянцевые окна, когда новенькие, производят эффектное впечатление, однако любая царапинка на них сразу бросается в глаза. Матовые же, наоборот, «скрывают» мелкие механические повреждения, но и смотрятся не так впечатляющие, скромненько, уже поношенно. А сотрудники компании «Grain» решили не выбирать, и совместили в своих материалах красоту глянца и практичность матовой поверхности. Благодаря новой технологии, окна Grain смотрятся как новенькие и после нескольких лет эксплуатации, и их белизна радует глаз. Так что не все окна одинаково белые.
Мягкие окна для беседок
Глухое окно
Мультифункциональное стекло
Как определить качественный ПВХ профиль по внешнему виду
В готовом окне лишь внешний вид профиля остается единственным методом определения его качества. Провести экспертизу, разобрать и рапилить оконнуй ПВХ раму для проверки его класса — редкая необходимость. Куда проще узнать качество при осмотре.
Так как же определить качество «на глаз».
Маркировка производителя
На пленке нанесена производителем марка ПВХ профиля. Защитная пленка покрывает основную поверхность ПВХ профиля на этапах: от изготовления, до монтажа в проем. Во избежание порчи пленку необходимо снять сразу после монтажа. Под действием солнечных лучей клеевой слой защитной пленки впитается в глубокие слои профиля и испортит его. Также бренд указан на самом профиле в виде лазером нанесенных цифр и букв.
Однородность и гладкость ПВХ профиля под пленкой
Однородная, ровная, однотонная и гладкая поверхность
— критерий качества окна и профиля. Наличие неоднородностей, деформаций или иных заметных глазу изъянов на прямых и ровных участках профиля мгут свидетельствовать о плохом качестве.
Уплотнитель оконной рамы — форма, вид, цвет
Уплотнение является одним из наиболее важных элементов профиля. Некачественный уплотнитель не будет защищать от попадания влаги и сквозняков
Обратите внимание на его эластичность и отсутствие повреждений. Наличие третьего контура уплотнения не влияет существенным образом на защиту от промерзания, но защищает от агрессивной внешней среды фурнитуру
Цвет — не влияет на качество. Белый, черный, серый и карамельный цвет уплотнителя одинаково хорошо защитят окно. Уплотнители, изготовленные из EPDM каучука на ощупь более эластичные, вставляются отдельными шнурами (в отличие от коэкструдированных TEP уплотнений).
Ширина коробки рамы

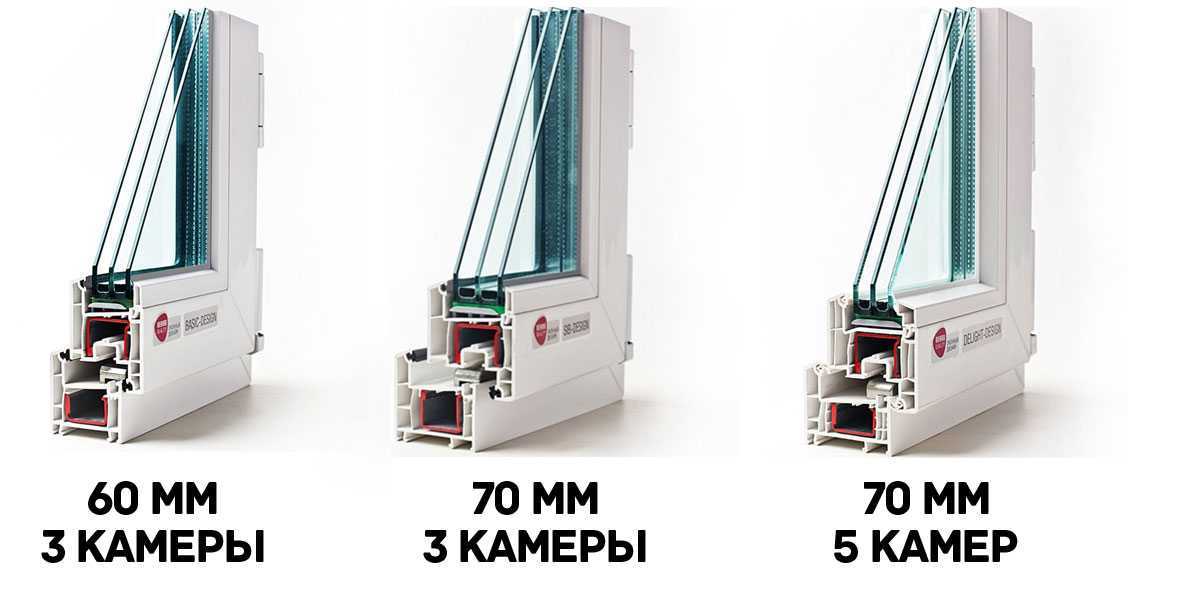

Чем толще оконная рама, тем более высокими теплоизоляционными свойствами она будет обладать. Количество полостей в ПВХ профиле — камер — также влияет на характеристики. Больше камер — теплее профиль. Однако внешне камеры профиля вы никак не увидите. В профиле 70 мм может быть 3, 4 или 5 камер.
Камеры в профиле считаются не по общему количеству разделенных перегородками полостей, а по количеству камер на пути от внешней стенки (уличной) к внутренней (комнатной).
Критерии при выборе профиля
Страна-производитель профиля
Любая компания, которая перерабатывает оконный профиль, указывает его происхождение. При этом очень часто можно в описательной части встретить слово «немецкий». Рекомендуем уточнить, что подразумевается под этим словом, т.к. им продавцы любят оправдывать высокую цену готового окна. Львиная доля такого профиля производится в России по немецкой технологии. Используются при этом относительно дешевые энергоресурсы и рабочая сила, следовательно, и стоимость продукта должна отличаться от профиля, произведенного в ФРГ.
Количество теплоизоляционных камер
Безусловно, наиважнейший критерий. Считается, что чем больше камер, тем лучше теплоизоляция. Однако не стоит забывать, что излишне большое количество камер может привести к тому, что коэффициент теплопроводности может наоборот повыситься, за счет пластика перегородок, который будет исполнять роль радиатора охлаждения
Поэтому обязательно обращаем внимание на следующий критерий
Ширина профиля
При выборе профиля для жилой комнаты лучше не экономить на этом параметре. Тут всё просто, чем шире, тем теплее. Стоит только отметить, что малокамерные широкие профили могут оказаться легко деформируемыми, т.к. имеют мало ребер жесткости.
Количество камер стеклопакета окна
Советуем выбирать только двухкамерные, даже для остекления лоджий – не забывайте, скупой платит дважды. Впрочем, выбор стеклопакета — это тема отдельной статьи.
Армирующая стальная вставка
Бывает с разомкнутым или цельным контуром. Если нет ограничений по прочности, то советуем выбирать разомкнутый, он теплее.
Плюсы и минусы
У любой технически сложной продукции есть свои сильные и слабые стороны. Не являются исключением и окна Грюндер. Опыт их эксплуатации, если судить по отзывам, оставленным в сети специалистами рядовыми пользователями, говорит о том, что продукция бренда относится к товарам бюджетной категории. Выбрав её, вы снизите расходы на покупку готовых изделий и их установку и получите в своё распоряжение неплохие оконные системы, достоинствами которых являются:
- Красивый внешний вид. Окрашенный в цвет, получивший название «Голубой лёд», пластик длительное время радует обитателей домов и квартир своей белизной и легко очищается от грязи.
- Экологическая чистота. Профили изготавливаются из европейского сырья, для стабилизации которого используются соединения не вредного для здоровья свинца, а кальция и цинка.
Недостатки
- Уровень теплопроводности.
- Шумоизолирующие свойства.
- Эксплуатационный ресурс.
Это вовсе не означает, что следует отказываться от их покупки. Просто нужно быть реалистом и понимать, какой категории продукцию вы приобретаете.
Доборный (расширительный) профиль
Применяется для увеличения размеров оконной коробки, когда толщины ее пластиковой части недостаточно с учетом утепления или отделки стен или потолка. Чаще всего такой элемент применяется при остеклении балконов и лоджий.
Выпускаются доборные профили шириной от 2 до 10 см. Пазы в них устроены таким образом, что для получения нужной высоты детали можно комбинировать: просто вставлять одну в другую. К примеру, чтобы расширить раму на 8 см, используются два добора толщиной по 4 см. Стандартная длина элемента – 6 метров.
Для утепленного балкона подбирают добор, идентичный по качествам основной раме, в том числе с одинаковым армированием. Без него у оконного блока не будет необходимой жесткости.
Несмотря на то что добор фиксируется на раме, защелкиваясь в пазы, обязателен дополнительный крепеж к ней саморезами. Без этого через несколько месяцев в месте соединения образуется щель.
Профиль ПВХ класса «В» эконом
Пластиковый профиль от компании Grain соответствует всем действующим нормам и стандартам, имеет необходимые сертификаты и санитарно-эпидемиологические заключения. Качественные компоненты, строгое исполнение техпроцесса, жесткий контроль качества позволяют устанавливать на профильные системы Grain гарантийный срок до 60-ти лет.
Nordprof 70
Доступный пятикамерный профиль с проверенной геометрией, монтажной шириной 70 мм и возможностью установки стеклопакета до 40 мм. Эта оконная система сочетает в себе высокое качество исполнения с экономически выгодным решением — она идеально подходит по техническим характеристикам как для массовой застройки, так и для частных заказчиков. Отлично подходит для регионов средней полосы. В системе Nordprof предусмотрены усиленные технологические выступы для надежного крепления фурнитуры. Прочность сварных угловых соединений полностью соответствует всем нормированным показателям. Окна из профиля Nordprof 70 оснащаются противовзломной фурнитурой благодаря смещению оси фурнитурного паза на 13 мм. Система Nordprof 70 имеет в своем составе основные профили: рама, импост и створка. Штапики, доборные профили и оснастка унифицированы с системой Grain-Prestige 70.
Пятикамерный профиль Nordprof 70
| Класс профиля по ГОСТ 30673-2013 | “В” |
| Ширина профиля | 70 мм |
| Оптическая высота | 63 мм |
| Количество внутренних камер | рама — 5, створка — 5, импост — 5 |
| Удаленность фурнитурного паза | 13 мм |
| Количество контуров уплотнения | 2 |
| Максимальная толщина стеклопакета | 40 мм |
| Морозостойкость | контрольная нагрузка — 55°С |
| Сопротивление теплопередаче | свыше 0,72 м2 Х°С/Вт |
| Прочность сварных угловых соединений | Соответствует всем нормируемым показателям |
| Долговечность | 40 лет |
| Сертификация | Сертификат соответствия |
| Пожаробезопасность | Отвечает всем требованиям пожарной безопасности. Сертификат соответствия |
Nordprof 58
Трехкамерная система Nordprof 58 — это качественное и экономически выгодное решение в вопросе выбора ПВХ-профиля. Рекомендуется использовать при остеклении жилых, офисных помещений, объектах капитального строительства и т.п. В системе Nordprof предусмотрены усиленные технологические выступы для надежного крепления фурнитуры. Прочность сварных угловых соединений превышает нормированные показатели в 2,5 раза. Возможность установки замкнутого армирования в раму, позволяет создавать нестандартные конструкции: витражи, офисные перегородки и др. (при условии соблюдения статистических расчетов). Система Nordprof 58 имеет в своем составе основные профили: рама, импост и створка в двух вариантах исполнения — с удалением фурнитурного паза 9 и 13 мм. Штапики и доборные профили унифицированы с системой Grain-Lider 58.
Трехкамерная система Nordprof 58
| Класс профиля по ГОСТ 30673-2013 | “В” |
| Ширина профиля | 58 мм |
| Оптическая высота | 63 мм |
| Количество внутренних камер | рама — 3, створка — 3, импост — 3 |
| Удаленность фурнитурного паза | 9 и 13 мм |
| Количество контуров уплотнения | 2 |
| Максимальная толщина стеклопакета | 32 мм |
| Морозостойкость | контрольная нагрузка — 55°С |
| Сопротивление теплопередаче | 0,66 м2 Х°С/Вт |
| Прочность сварных угловых соединений | 250% (более чем в два раза превышает нормируемые показатели) |
| Долговечность | 40 лет |
| Сертификация | Сертификат соответствия |
| Пожаробезопасность | отвечает всем требованиям пожарной безопасности. Сертификат соответствия |
Немецкие окна
Цветные окна
Профиль Vektor 70 (Вектор 70)
Пятикамерная система Вектор имеет уменьшенную толщину наружных стенок, поэтому она при одинаковых остальных параметрах немного уступает по энергоэффектовности профилям Grain-Prestige. Разница в этом параметре составляет около 6%, поэтому она зачастую игнорируется покупателями, когда им необходим эконом-вариант относительно теплых окон. Недорогая серия Грайн 70 – профиль, характеристики которого полностью подходят для южных регионов и частично для центральных. Эксплуатировать в северных широтах такие конструкции нельзя. Из систем Vektor 70 собирают светлые и безопасные окна, поскольку профили совместимы с взломостойкой фурнитурой.
Доборный профиль для пластиковых окон. Расширитель для пластиковых окон
Расширитель (доборный профиль) – это пластиковый профиль, который используют при установке металлопластиковой конструкции с целью увеличения размеров оконной или дверной рамы.
Расширитель для пластиковых окон может крепиться к любой стороне оконной коробки.
Принимая решение о выполнении работ по пластиковому остеклению лоджии с целью ее дальнейшего утепления необходимо предусмотреть обязательное наличие пластиковых доборных расширителей в верхней части прилегания к потолку и боковых вертикальных прилеганиях к стенам.
Расширители для окон ПВХ могут быть разной ширины – 20 мм, 30 мм, 40 мм, 60 мм, 100 мм (зависит от профиля). Для того чтобы достичь желаемой ширины, можно чередовать несколько расширителей.
Так, например, если необходимая ширина отступа 90 мм, тогда устанавливают два расширителя 60 + 30 = 90 мм. На фото изображен расширитель профиля ALM-Plast шириной 60 мм.
Обязательным является наличие внутри расширителя стального армирования. Соединяется расширитель с оконной рамой благодаря специальным зацепам, которые есть и на доборном профиле, и на раме, методом «паз в паз». Таким образом, стык конструкции образует надежный и герметичный замок.
Чаще всего расширители для пластиковых окон используют при остеклении балконов и лоджий, а также в оконных проемах с глубокими четвертями (кирпичные дома с толстыми стенами, сталинские дома).
Установка расширителей осуществляется для того, что бы в дальнейшем можно было без препятствий произвести внутреннюю обшивку и утепление стен, а также подшивку потолка. Можно опустить потолок, и при этом створка окна не будет цеплять обшивку, будет функционировать в нормальном режиме.
Доборные профили (расширители) – профили, которые не выполняют прочностную функцию в качестве составной части оконных и балконных дверных конструкций, а предназначены для уменьшения габаритных размеров конструкций, что в дальнейшем гарантирует безхлопотную обшивку и утепление стен, потолка.
предлагает не только пластиковые окна, но и дополнительные комплектующие к пластиковым окнам и фурнитуру для окон. Наши специалисты всегда рады помочь подобрать подходящие аксессуары для окон, дверей, роллет.
Профиль Grain-Lider 102 (Грайн-Лидер 102)
Поскольку слишком много тепла от окон «уходит» в стены, инженеры компании Grain создали систему с широкой рамой. Ее монтажная глубина составляет 102 мм, что способствует увеличению энергоэффективности всей остальной конструкции. Система Grain-Lider 102 разрабатывалась для эксплуатации в северных широтах. Также ее рекомендуется использовать при сборке окон, предназначенных для использования в умеренных климатических условиях. Окна Грайн-Лидер 102 до минимума сокращают утечки тепла и помогают экономить на отоплении. По толщине пластиковых стенок они относятся к профильным конструкциям класса «А» и могут оснащаться взломостойкой фурнитурой.
Чтобы сделать стоимость системы Grain-Lider 102 доступной для широкого круга покупателей, разработчики пошли на хитрость. Они создали профиль для рамы 5-камерным, а для створок – 3-камерным. Таким образом удалось утеплить самую проблемную зону окон – раму, ведь в глухих и активных створках в большей степени важна энергоэффективность стеклопакетов. Причем камеры в раме были дополнительно поделены горизонтальной внутренней перегородкой – фактически в этом профиле имеется 10 внутренних полостей. Благодаря такому их распределению рама имеет двойную защиту, предотвращающую утечку тепла от окон в стены. Эта методика на 20% повышает уровень энергосбережения профильных конструкций.
