Дистанционные рамки ПВХ представляют собой полые профили с лицевой перфорированной поверхностью, изготовленные из жесткого пластика методом экструзии.

Характеризуются высокими теплоизоляционными свойствами, устойчивостью к воздействию УФО и перепадам температур.

Дистанцирование стекол
Каркас стеклопакета
Снижение теплопотерь

Основные типоразмеры ПВХ-рамки позволяют производить стеклопакеты любой толщины.

Традиционно рамка ПВХ производится в белом цвете, но по желанию заказчика может быть изготовлена в любой цветовой гамме.

Норма загрузки

Загрузка фуры 18 паллет по 16 коробок (288 кор.)

Размер рамки	Норма упаковки	Полная загрузка еврофуры (кор.)	Полная загрузка еврофуры (м)
5,5	3744	288	1 078 272
7,5	2736	288	787 968
8,5	2448	288	705 024
9,5	2160	288	622 080
11,5	1728	288	497 664
13,5	1440	288	414 720
15,5	1296	288	373 248
17,5	1152	288	331 776
19,5	1008	288	290 304
23,5	864	288	248 832

Загрузка фуры 12 паллет по 16 коробок (192 кор.) 6 паллет по 20 коробок (120 кор)

Размер рамки	Норма упаковки	Полная загрузка еврофуры (кор.)	Полная загрузка еврофуры (м)
5,5	3744	312	1 168 128
7,5	2736	312	853 632
8,5	2448	312	763 776
9,5	2160	312	673 920
11,5	1728	312	539 136
13,5	1440	312	449 280
15,5	1296	312	404 352
17,5	1152	312	359 424
19,5	1008	312	314 496
23,5	864	312	269 568

Теплая дистанционная рамка – особенности и предназначение

Дистанционная рамка – это часть каркаса стеклопакета, разделяющая листы стекла на конкретное расстояние.

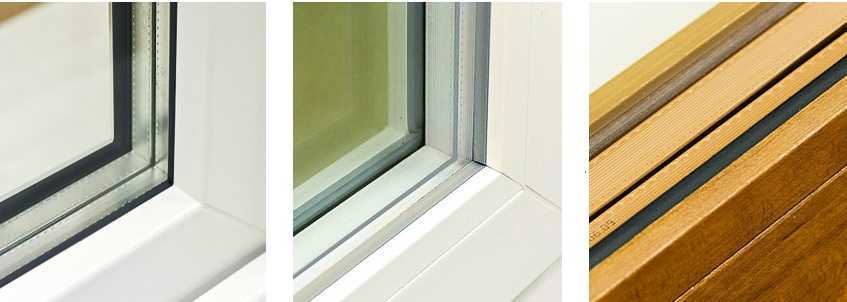

Рамка «теплый край»

От нее зависит, будут ли запотевать стекла. Чтобы этого избежать, дистанционные рамки (профили) заполняются специальным осушителем. Он впитывает влагу из межстекольного пространства, создавая воздушную либо газовую теплоизолирующую камеру. Поэтому по всей длине передней стороны профиля есть перфорированные (диффузионные) отверстия. Размер таких отверстий меньше диаметра гранул молекулярного сита, засыпаемого в эти углубления.

Конструкция стеклопакетов с дистанционным профилем

Пластиковая дистанционная рамка, равно как и рамка из других материалов:

Создает одинаковые промежутки между стеклами по всей длине стеклопакета.
Защищает пустое пространство от появления конденсата и попадания влаги.
Служит первичным каркасом для стеклопакетов.

Для создания лучшей герметичности внутри стеклопакета чаще применяют метод гнутья (гибки) дистанционной рамки. Другой способ: резка дистанционной рамки, например, пластика, и последующий сбор из прямолинейных частей и уголков для дистанционной рамки. Стыки между профилем заполняют герметиком бутил.

Пила для дистанционной рамки

Дистанционная рамка для стеклопакетов размеры имеет следующие: 5, 5 мм, 7, 5 мм, 8, 5 мм, 9, 5 мм, 11, 5 мм, 13, 5 мм, 14, 5 мм, 15, 5 мм, 17, 5, 19, 5 мм, 21, 5 мм, 23, 5 мм. Это возможная толщина дистанционной рамки. А оптимальная ширина дистанционной рамки − 10−16 мм.

При ширине профиля меньше 10 мм зимой могут слипнуться стекла в стеклопакете из-за уменьшения давления внутри него. Это явление (слипание) может появиться и по другим причинам во время изготовления стеклопакета:

Атмосферное давление.
Температура воздуха внутри и снаружи комнаты.
Качество молекулярного сита.
Давление и температура.

Вы затрудняетесь с выбором качественного профиля для окна? Читайте статью по адресу:

Технология SUPER SPACER (СУПЕР СПЕЙСЕР)

Наша компания предлагает инновационную технологию американской компании Edgetech, систему Super Spacer.

Система Super Spacer, это новая инновационная технология Канадской компании Edgetech (первая демонстрация этой системы прошла в 1989г), — технология изготовления дистанционной рамки для стеклопакетов, которая решает проблемы стеклопакетов с алюминиевыми и пластмассовыми рамками.

Компания Edgetech предложила использование для дистанционной рамки материал Super Spacer — гибкий продукт из полимерной пены, обеспечивающий максимальную изоляцию по периметру герметизированных стеклопакетов.

Он заполнен осушителем, снабжён слоем акрилового клея для сцепления со стеклом, а также оснащён диффузионным барьером для водяного пара, имеет высокий показатель герметичности и многократно меньшую теплопроводность.

«Теплая» рамка Super Spacer от компании Edgetech (США) проводит тепла в 950 раз меньше, чем алюминий, что позволяет повысить на 70% устойчивость стеклопакета к конденсации, и на 8-9ºС температуру краевой зоны по сравнению со стеклопакетом с алюминиевой дистанционной рамкой.

Дистанционные рамки из оцинкованной стали

Рис. 5. дистанционные рамки из оцинкованной стали

Оцинкованная сталь обладает самыми низкими характеристиками теплопроводимости по сравнению с другими материалами, которые применяются для выполнения дистанционных рамок. Подобное качество обеспечивает лучшую теплозащиту. Наиболее уязвимое для холода место – это стык, однако в случае с этим материалом зона намного медленнее охлаждается и нагревается, чем алюминий или пластик.

Кроме того оцинкованный металл гибкий, что позволяет работать с ним без применения специального оборудования. Согнуть ее можно практически вручную. Металл не трескается в месте сгиба, хорошо переносит процедуру и не деформируется в процессе эксплуатации.

К преимуществам относится то, что металл под воздействием тепла и холода практически не меняется в размерах. Это повышает период использования изделия, ведь износ соединительного шва и рамы более медленный. В алюминиевых рамках под воздействием холода и тепла с внутренней стороны могут появляться царапины и другие дефекты.

Теплый стеклопакет как элемент окна.

С точки зрения здравого смысла совместное применение многокамерных профилей и стеклопакетов с недостаточной теплоизоляцией не может быть рациональным. Энергоэффективность стеклопакета как элемента оконной конструкции достигается за счет:

применения стекол с низкоэмиссионным покрытием;
увеличения камерности стеклопакета, ширины камер, а также толщины установленных стекол;
заполнения камер одним из инертных газов.

Какой выбрать стеклопакет в квартиру? Этот вопрос мучает абсолютное большинство покупателей. Ответим прямо — все зависит от климатических условий, в которых предполагается эксплуатация. Если это северные регионы, то оптимальным вариантом будет установка трехкамерного стеклопакета, если средняя полоса или юг, то достаточно будет и варианта с меньшим количеством камер.

При подборе подходящей модели, потенциальному покупателю следует руководствоваться нехитрым правилом: чем шире камера, тем теплее. Всего лишь два дополнительных миллиметра к ширине камеры и теплоизоляционные способности стеклопакета увеличиваются на 10%.

Лидирующие производители дистанционных рамок

Рис. 14. дистанционные рамки разной ширины

Самые популярные производители дистанционных рамок расположены в США и Европе, хотя и в России есть немало организаций, которые занимаются изготовлением той же продукции. Однако из-за того, что отечественные фирмы недостаточно полно освоили технологии производства, пока что они не входят в перечень самых известных брендов. Тем не менее, у них есть свои преимущества, которые часто выражаются в цене, по которой можно купить изделие.

Все лидирующие компании занимаются производством, но не все их них напрямую связаны со стеклом. Но они не просто создают стеклопакеты и прочие комплектующие. Они самостоятельно проводят исследования в этой области с целью улучшения энергосберегающих показателей.

Global Glass

Рис. 15. лого Global Glass для разных производств

Global Glass – один из самых больших конгломератов, который занимается окнами. Основной офис находится в США. Филиалы Global Glass есть в России, Украине и некоторых других странах СНГ. Фактически компания не занимается выпуском стандартных окон, вся продукция обладает энергосберегающими свойствами. Улучшенные дистанционные рамки уже включены в готовые стеклопакеты, которые конгломерат продает в магазинах по всему миру.

Lenhard

Рис. 16. логотип Lenhard

Lenhard разместился в Германии. Прорвался в лидирующие позиции за счет удачного исследования в области дистанционных рамок. Компания запатентовала технологию термопластика (TPS), чем и обеспечила себе известность.

Сама компания является частью концерна Bistronik, деятельность которого мало связана с производством самих окон. Большая часть производства занята резкой по металлу. Тем удивительней было направление термопластика, которое предоставила миру эта компания.

Edgetec

Рис. 17. логотип Edgetec

Edgetec (или Edgetech), офис которого находится в США, стал популярен благодаря своему открытию. Они впервые стали комплектовать изделия по технологии Super Spacer. Хотя в Европе эта методика не стала таким же фурором как на родине фирмы, компания все же смогла прорваться в лидеры среди производителей дистанционных рамок. На сегодняшний день у компании множество филиалов. Самые большие из них находятся, в том числе, и в Европе (Германия).

Конденсат на стеклопакете

Появление конденсата на стекле — явление привычное для окон, которое можно, если не исключить, то свести к минимуму в современных окнах со стеклопакетом.

Наиболее подверженная к переохлаждению — краевая зона стеклопакета. Наличие термопроводящей дистанционной рамки способствует тому, чтобы влажный воздух остывал и конденсировался в этом месте.

При замене обычной алюминиевой рамки на термоизолированную удается избежать термомоста — зоны с высокой теплопередачей, а значит и свести вероятность конденсата к минимуму.

Самойлова ЕленаМенеджер компании с 2001 года

Звоните и приезжайте — поможем рассчитать стоимость подходящего по свойствам стеклопакета, выбрать нужное обрамление в виде ПВХ рамы или алюминиевой коробки в рабочее время.

В нерабочее время — оставьте запрос и в ближайший рабочий день он будет обработан.

Лидирующие производители дистанционных рамок

Global Glass– американский производитель стеклопакетов и комплектующих. Есть представительство в России.
Lenhard– Немецкий производитель, разработчик технологии TPS.
Edgetec– еще один производитель из северной Америки, изобретатель технологии Super Spacer.

С другими производителями, особенно отечественными, можно легко ознакомится в интернете введя соответствующий поисковый запрос.

Как видно, дистанционные рамки выполняют немалую роль в поддержании целостности и эффективности стеклопакета. Существует много видов дистанционных рамок. У каждой свои уникальные свойства и все они одинаково хороши. Какой вид дистанционных рамок выбрать – зависит от запросов конкретного потребителя.

Купить дистанционную рамку из ПВХ

Наша компания предлагает дистанционные рамки оптом и в розницу физическим и юридическим лицам. Наши офисы находятся в различных районах Москвы и Подмосковья, что упрощает приезд к нам в офис или на склад за отгрузкой товара. Звоните или пишите на почту

Дистанционные рамки из оцинкованной стали

Рис. 5. дистанционные рамки из оцинкованной стали

Зачем использовать подоконный профиль?

Окна – это чувствительная зона с точки зрения проникновения температуры извне в помещения. Производители пластиковых окон стремятся поставлять всё более «тёплые» системы – в ассортименте продукции, существующей на отечественном рынке, реально найти много ПВХ окон с отличными изоляционными свойствами. Тем не менее, комплексная защита от холода оконного проёма не определяется только выбором правильного продукта, но и его правильной установкой, чтобы обеспечить отсутствие продувания в зонах между окном и поверхностями стеновых конструкций.

Форма подавляющего большинства зданий способствует тому, что ветровой поток, ударяясь об стену, поднимается вверх. Сила его давления скапливается под внешним подоконником (отливом), с которым он сталкивается на этом пути. Это явление считается распространенной причиной нарушения целостности фасада и снижения уровня герметичности окон. Впоследствии этот процесс приводит к возникновению так называемых мостиков холода, ответственных за потери тепла.

Поэтому эксперты рекомендуют делать особый упор на области, находящиеся под оконной рамой — между внешним и внутренним подоконником. В этом месте очень часто происходит продувание, когда струя воздуха нагнетается под внешний подоконник (отлив). Чтобы избежать этого, следует производить монтаж пластиковых окон со специальными дополнительными профилями.

Виды дистанционных рамок

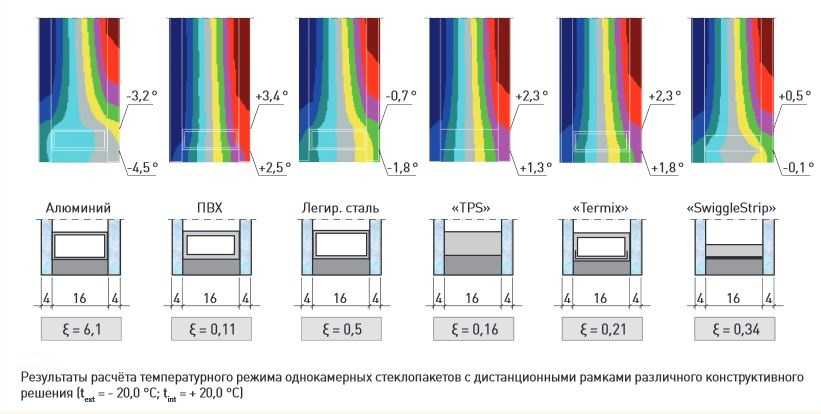

Рис. 8. наглядная схема работы дистанционных рамок разного типа

Кроме разницы в сырье изготовления самой конструкции, спейсеры можно различать также по методике их создания. На это влияют герметики и прочие дополнительные материалы, которые нужны в ходе работ. Ниже будут перечислены эти разновидности с акцентом на самые яркие черты, которые выделяют методику среди прочих.

Термопластические дистанционные рамки

Рис. 9. схема устройства термопластической рамки

Термопластические рамки также известны под аббревиатурой TPS. Эта методика полностью исключает алюминий и оцинкованную сталь из производства, заменяя материал на пластик, ПВХ или другие аналогичные составы. Сюда стоит отнести качество, которым обладает сырье, то есть низкая теплопроводимость.

Благодаря особой схеме производства рамы получаются отличного качества, что позволяет избежать проколов на стадии сгиба. Так как берутся ПВХ-рамки, потребуется улучшенный герметик с абсорбирующими свойствами. Он же приводит к тому, что рама хорошо сцепляется со стеклом. Так как не стоит бояться больших изменений размеров под воздействием температур, это сцепление гарантирует полную герметичность конструкции. В дополнение ко всем перечисленным преимуществам стоит отметить, что TPS можно применять для рам любой геометрической формы, так как они достаточно гибкие, чтобы сформировать круг или многоугольник без разрезания профиля на части.

Обратите внимание! В данном случае не используется полая дистанционная трубка, так как не требуется использовать гранулированный абсорбент. Его функции выполняет герметик

Технология Swingle Strip

Рис. 10. схема устройства дистанционной рамки Swingle Strip

Swingle Strip – это технология герметизации стекол, в которой используется многослойная структура. Основной чертой является применение герметика, который обладает абсорбирующими свойствами. Он наносится на стекло в виде плотной ленты. Следом накладывается слой из гофрированной алюминиевой бумаги. А верхняя часть – это осушитель.

Хотя методика использует несколько слоев, работать с ней несложно. Лента легко наносится на стекло, начиная с края. Свободные края ленты не срезаются, пока не будет наложено второе стекло. После этого свободный край натягивается, что позволяет вытянуть лишний воздух из межстекольного пространства. Готовый стеклопакет надежно загерметизирован всего в несколько шагов.

Обратите внимание! В данном случае также не используется полая трубка. Роль осушителя выполняет лента с герметиком

Технология TGI

Рис. 11. схема устройства рамки по технологии TGI

Для методики TGI потребуется полый металлический спейсер. Его покрывают особой пленкой, чтобы улучшить свойства теплозащиты помещения. Кроме пленки рамку обрабатывают специальным составом, который призван также снизить теплопроходимость элемента, а еще повлиять на расширение при изменении температур. Внутрь помещают осушитель. Обычно его используют в гранулах.

Разница с обычно дистанционной трубкой именно в двухэтапной обработке материала, что убирает недостатки металла. По данной технологии могут использоваться только алюминий или оцинкованная сталь. Но чаще применяется на алюминии, так как оцинкованная сталь имеет хорошие показатели по тем свойствам, которые нужно улучшить.

Технология Super Spacer

Рис. 12. энергосберегающий стеклопакет с рамкой по технологии Super Spacer

Эта технология пришла из США, где в основном и используется. Спейсер не полый и выполняется из полимерной пены. Благодаря ее показателям теплопроводимости, методику Super Spacer можно назвать самой энергосберегающей. Кроме того рамка получается очень гибкая и пластичная, что дает возможность применять ее для оконных проемов разных форм.

Дистанционные рамки из оцинкованной стали

Стальная дистанционная рамка имеет свои преимущества по сравнению с алюминиевой.

Одно из преимуществ – отсутствие «мостика холода». Он появляется в случае, когда для крепления стеклопакета используют дистанционные рамки, изготовленные из материалов с повышенной теплопроводностью. Из трех основных материалов (алюминий, сталь, пластик), самый низкий коэффициент теплопроводности имеет оцинкованная сталь. Использование стальной дистанционной рамки значительно уменьшает шанс возникновения температурного мостика.

Для обеспечения долголетней надежности пластиковых стеклопакетов, решающими условиями являются выбор и подготовка как выше названных конструкционных материалов, так и качественная герметизация стеклопакета резиновым уплотнителем.

Еще одно достоинство рамки из оцинкованной стали – при изменении температуры она сдвигается по отношению к стеклу в 8,26 раз меньше чем ее аналог из алюминия. Это значит, что стальные рамки позволяют уменьшить число механических повреждений стекла и продлить его срок службы.

Преимущества стальной дистанционной планки:

Снижение конденсации влаги;
Отсутствие «мостиков холода» (температурного мостика);
Эластичность стали позволяет сгибать рамку даже под прямым углом.

Технология TGI

Дистанционные рамки TGI изготавливаются из пенопропилена и пленки нержавеющей стали. Пенопропилен улучшает теплоизоляцию и усиливает профиль. Пленка предотвращает проникновение газа.

Использование данных материалов позволяет получить теплую кромку. Технология подразумевает использование осушителя – адсорбента, который засыпается в полость дистанционной рамки (Предыдущие технологии не требуют использования данного материала). В качестве осушителя используются молекулярные сита, силикагель, а так же смеси обоих продуктов.

Используя наиболее употребительные типы молекулярных сит, можно получить очень низкие температуры точки росы (большей частью −60°С). Использование силикагеля не дает таких низких значений температуры точки росы, в среднем около −45°С.

Преимущества технологии TGI:

Хорошая теплоизоляция/малая теплопроводность;
Утепленная кромка со стороны помещения;
Наилучшая защита от образования конденсата;
Устойчивость к ультрафиолетовому излучению.

Термопластические дистанционные рамки

Или как их называют – TPS, были разработаны немецкой фирмой Lenhard. Эта технология позволяет исключить использование металлических рамок. Вместо них используются термопластичные рамки из полиизобутилена, который обеспечивает низкую теплопроводность рамки. Также вместе с рамками используется и термопластичный герметик, обеспечивающий максимальную защиту от влаги.

Преимущества TPS:

Автоматизированное производство, что значительно снижает процент брака;
Отличная герметичность;
Упругая конструкция обеспечивает устойчивость к механическим воздействиям, перепадам температуры и давления;
Поддержка стеклопакетов самых разных форм;
Хорошее сцепление со стеклом.

Упрощение крепления отлива и подоконника

Отпадает надобность сверлить отверстия непосредственно в раме окна, что, кстати, запрещено производителями. Это может привести не только к попаданию воды внутрь рамного профиля, но и к появлению трещин на раме.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Гипсокартон звукоизоляционный «Кнауф»: шумоизоляционный или акустический ГКЛ

Есть и другие способы крепления этих элементов окна, например с заведением подоконника под раму и привинчиванием отлива к внешней его части, выходящей на улицу. Также водоотлив и подоконник могут быть установлены в специальные пазы, но здесь есть свои нюансы и сложности с расположением подкладок при установке оконного блока, расчисткой пенного шва и т. д. С подставочной планкой процесс значительно упрощается.

Дистанционные рамки из пластика

Рис. 6. дистанционная рамка из пластика

Рамки из пластика – новинка в сфере производства окон ПВХ. Как и в случае с оцинкованной сталью, здесь можно отметить низкую теплопроводимость, хотя у металла показатель более хороший. Пластик практически не расширяется под воздействием температуры, что должно соответствовать более долгому сроку службы оконной рамы.

Однако при формировании спейсеров чаще получаются дефекты и трещины в конструкции. К тому же материал под воздействием ультрафиолета способен выделять токсины. Даже если они будут направлены в межстекольное пространство, часть из них будет просачиваться и наружу.

Сама пластиковая рамка выполняет все необходимые функции по абсорбированию влаги и поддержанию каркаса, хотя по прочности значительно уступает металлическим аналогам. Однако пластик легче, это незначительно, но все же уменьшает общий вес пластиковых изделий.

Технология Super Spacer

Дистанционные рамки по этой технологии производятся главным образом в США. Они изготавливаются из полимерной пены, что означает крайне низкую теплопроводность – в 950 раз меньше, чем у алюминиевых планок. Еще один плюс Super Spacer– гибкость конструкции, что позволяет подгонять ее для стеклопакетов самых разных форм.

Список всех преимуществ технологии Super Spacer:

Повышенная в среднем на 80% температура стекла;
Улучшенная на 70% устойчивость к влаге и образованию конденсата;
Меньше нагрузки на герметик, что улучшает упругость стеклопакета;
Снижение затрат на отопление;
Защита от вредного солнечного излучения.

Технология TGI

Преимущества технологии TGI:

Хорошая теплоизоляция/малая теплопроводность;
Утепленная кромка со стороны помещения;
Наилучшая защита от образования конденсата;
Устойчивость к ультрафиолетовому излучению.

Преимущества и недостатки дистанционных рамок

Рис. 13. дистанционные рамки разных видов

Самым весомым преимуществом спейсеров является возможность сохранять тепло внутри помещения. Энергосберегательные свойства особенно заметны в зимний период, когда требуется отопление помещения. Оконный проем часто становятся тем местом, которое «выпускает» часть тепла на улицу.

Сегодня существует множество способов сделать оконный проем максимально невосприимчивым к перепадам температур, при которых не происходит «отдача» горячего воздуха наружу или наоборот. Но часть из этих методов основана на затемнении стекла. Дистанционные рамки же позволяют оставить прозрачность, но при этом уберечь помещение от лишних трат на климатическое оборудование. В первую очередь это ширина профилей. В двухкамерном изделии должны использоваться разные по ширине трубки, иначе отличий от стандартного однокамерного окна не будет. Также рамки создают максимальную герметичность межоконного пространства, поддерживая «теплую» воздушную прослойку.

Наиболее «расточительными» являются алюминиевые профили, так как их показатели теплопроводимости достаточно высокие. Кроме того с некоторыми профилями тяжело работать, они подходят только на стандартные прямоугольные рамы, хотя сегодня геометрия предусматривает и круглые иллюминаторы, и многоугольные застекленные мансарды.
