Раздвижные балконы

Замер и расчет конструкций

Осуществление замеров и расчетов проемов для изготовления и установления окон Schuco проходит по индивидуальным критериям. Это связано с тем, что оконные проемы в разных домах имеют неодинаковые габариты (новых или вторичного рынка, и разделены на типы – кирпичные, панельные, деревянные).

При обращении в компанию, которая занимается изготовлением и установкой алюминиевых профилей, менеджер с помощью рулетки (3-4 м) делает замеры наружных и внутренних габаритов проема, с учетом особенностей стеновой поверхности. Здесь важна одна особенность:

  • Ширина окна измеряется 3 раза в трех частях – верхней, средней и нижней. За основу берется наименьшее значение. Ширина всегда меньше расстояния между внутренними частями стеновой конструкции, и по значению всегда ниже показателей между точками соединения внутренних откосов.
  • К высоте дополнительно прибавляют 2-3 см, необходимых для вхождения профиля в четверть. Она складывается из замера от низа основания до верхнего откоса снаружи, с минусом в 1-2 (см), предназначенного герметику.

В расчетах менеджером (инженером) учитываются такие нюансы, зависящие от особенностей домов:

  • выступ Г-образной формы, расположенный по четверти окна, который равен 6,5 (см);

  • состояние прямого проема (чаще в кирпичных постройках);
  • обратная 1/4 часть в торцевой части, при которой наружные стены, короче внутренних;
  • замер ширины по наружным откосам, с прибавлением 4-6 (см), а при сильно искривленных стенах, еще 2-3 (см);
  • получившееся значение высоты, при наличии подоконников и откосов, уменьшают на 3-4 (см) – так учитывается подставочный профиль (подоконник);
  • в домах со стандартными проемами замеры проводятся 4 раза, с учетом габаритов по 4 сторонам (верх, низ, право, лево).

В расчетах недопустимы погрешности, так как они приведут к перекосам, деформациям и другим ошибкам. Желательно для расчетов применять лазерный уровень, который поможет увидеть горизонтальное или вертикальное отклонение стен.

Прочность

Раздвижная система «Проведал» изготовлена из авиационного алюминия. Поэтому профиль на таких окнах рассчитан на большие нагрузки и хорошо противостоит сильному ветру. Окна на балкон «Слайдорс» имеют прочное металлическое армирование внутри пластика, которое не даст материалу деформироваться.

Мытьё раздвижных окон на балкон

В данном случае существенной разницы между алюминиевым и пластиковым профилем нет. Окна одинаково хорошо снимаются, моются и ставятся на место. К примеру, снять окна и поставить обратно занимает не более одной минуты.

Заключение:

Как «Проведал», так и «Слайдорс» достаточно хороши именно для остекления балкона, но не лоджии. Небольшая масса обоих вариантов не создаст большой нагрузки на выносную плиту, что исключает риск её обрушения. При открывании окна, створки ездят по направляющим вдоль друг друга и совсем не занимают внутреннее пространство балкона, чего не скажешь о распашных окнах. Ведь если глубина вашего балкон (ширина балконной плиты) всего 80-90 см и, открытая почти до самой стены распашная створка — это реальное препятствие!

Если же вы заметили, что на балконной плите начали появляться глубокие трещины, она начала осыпаться, то нужно срочно предпринимать меры по укреплению балкона. Подробнее о том, как укрепить балкон и парапет читайте здесь.

Также обе эти системы отлично подходят для французского панорамного балкона, где стёкла занимают всю высоту конструкции. Снаружи это выглядит очень красиво, как днём, так и ночью. Изнутри же Вам открывается замечательный вид, особенно если балкон выходит на ночной город, реку или красивый загородный пейзаж. В случае с французским балконом, лучше применять однокамерный стеклопакет, чтобы драгоценное тепло не уходило через однослойное стекло. Подробнее про панорамное остекление читайте здесь.

Окна «Слайдорс» — хороший вариант, если вам крайне важен шумопоглощающий показатель на балконе и необходимо сохранить полезное пространство. Но! даже При установке ПВХ раздвижек на балкон, особого тепла это не даст, и они тяжелее «Проведала». Так что если у вас парапет или плита находятся в плачевном состоянии, и нет возможности сделать укрепление, то алюминиевая раздвижная система — это идеальный вариант остекления балкона!

Основное преимущество окон «Проведал» — максимальная лёгкость конструкции и минимальная цена. Теплое помещение вы, конечно, не сделаете, и зимой на балконе будет минусовая температура. Тем не менее, Вы получите полноценное, защищённое от осадков и ветра помещение, где сможете сушить бельё, хранить продукты (если мороз не очень сильный) и Ваши личные вещи.

Была рада поделиться многолетним опытом. Желаю удачи!

Татьяна

Особенности монтажа

Алюминиевые немецкие оконные конструкции Schuco с собственными фурнитурными элементами являются скрытными, и имеют собственные нюансы монтажа. Шаги установки заключаются в следующем:

  1. Установление алюминиевой рамы. Она выравнивается по осям при помощи клиньев и крепежей, закрепленных в заранее просверленные отверстия. Одновременно строительной пеной формируется монтажный шов.
  2. Крепление конструкции в проемах. Для этого используют анкерные пластины и специальные гвозди-дюбеля.
  3. Установление подоконника и отлива саморезами, с прокладкой герметика, запениванием проемов и щелей в стене.
  4. Установление стеклопакета и створок (раздвижных). Здесь используют направляющие (шарниры и ролики), которые перемещают створки в заданную сторону. Их фиксируют шурупами на расстоянии 30 (мм) между отверстиями. Одновременно вставляют светопрозрачные элементы в часть рамы, называемую глухой, а также наличники по периметру.

  5. Регулируется фурнитурные элементы, осевые замки, проверяется работа механизмов.
  6. Верхняя, боковая и нижняя часть створок формируют элемент в виде буквы «П», к нему и вставляют выбранный заранее тип стеклопакета.
  7. Если стекло вставляется в раздвижную створку, то к ней крепится остаток боковой части, а затем регулируются функции работы роликов по направляющим. Для этого используют регулировочные винты, которые в нижней части помогают определиться с высотой и положением роликов, для лучшего скольжения.

После установки оконного профиля проверяют работу всех механизмов, фурнитуры, составных частей и надежность монтажа крепежа.

Технические характеристики Сиал

Алюминиевые конструкции и профили системы Сиал производятся с применением отечественных и зарубежных станков, что придает им следующие характеристики:

  • гладкость поверхности;
  • прочность 22-25 кг/квадратный мм;
  • толщину от 40 до 90 мм.

Конструкции окрашиваются высококачественными порошковыми красками, обеспечивающими эстетичность, дополнительную защиту от износа. Системы и алюминиевые конструкции Сиал подходят для монтажа окон, прозрачных кровель, ограждений офисов, остекления лоджий, балконов, фасадов. Поддерживаются все способы открывания, глухие створки.

Одно из важных преимуществ данного производителя — многообразие алюминиевые системы Сиал. Конструкторы разработали более 20 вариантов исполнения профилей. Это гарантирует гибкость в выборе наилучшего метода остекления для каждого конкретного случая.

Алюминиевые окна Schüco – сокращение теплопотери

Основной источник теплопотерь – окна. Почти 20% тепла теряется при некачественном монтаже и слабом профиле. А это, в свою очередь, увеличивает затраты на отопление. А уж говорить о том, насколько дискомфортно жить в доме, где с наступлением холодов начинают гулять сквозняки, и говорить не будем, и так понятно.


Большинство людей выбирают оконный профиль, исходя из его стоимости. Самый дешевый не берут, понимая, что толку от него никакого, самый дорогой – не хотят, потому что требуются серьезные финансовые вложения. Останавливаются на среднеценовом бюджетном варианте – и волки сыты, и овцы целы.

Но на самом деле, бюджетный профиль обходится гораздо затратней. Почему? Да просто потому, что а) вы переплачиваете за отопление; б) он часто выходит из строя; в) теряет внешний вид спустя несколько лет; г) потребует замены фурнитуры всего лет через 6-8; д) срок эксплуатации у него гораздо меньше, чем у профиля элит-класса.

Алюминиевые окна Schüco относятся именно к премиум сегменту. И даже не по стоимости, а именно по качеству. Они способны сократить до 80% расходов на обогрев помещения, а это серьезные деньги.

И – очень важно в наши дни! – окна Шуко сокращают уровень выброса CO2 в атмосферу, факт, доказанный в лабораторных условиях и в практической эксплуатации

Противовзломность раздвижных створок

В системе «Слайдорс», для того чтобы злоумышленник не мог проникнуть внутрь квартиры через балкон, предусмотрен специальный серповидный замок. Он надежнее защелки, применяемой в системе «Проведал». В алюминиевой системе больше мелких механизмов в системе запирания, которые менее устойчивы к механическому воздействию.

Также, в окнах «Слайдорс» есть уплотняющий элемент — филингпис, который не позволяет злоумышленнику снять створки. Поэтому, для проникновения, квартирному вору придётся разбивать стеклопакет, привлекая ненужный шум. За это время сознательные прохожие или соседи смогут вызвать полицию.

Теплопроводность раздвижных окон для балкона

Раздвижная система «Слайдорс» нечто среднее между холодным «Проведалом» и теплыми распашными ПВХ окнами. В системе «Слайдорс» створки ездят на роликах по направляющим и между створкой и рамой существует негерметичный зазор. Даже если поставить туда однокамерный стеклопакет (2 стекла), особого тепла это не даст. Поэтому, лично я, не вижу смысла переплачивать.

Также если сравнивать Слайдорс и теплые распашные окна ПВХ, раздвижная система менее герметична, поэтому оно и называется «полутеплым». Вам вряд ли удастся сделать балкон таким же тёплым, как с обычными окнами ПВХ. Тем более, у вас не получится переоборудовать балкон в жилую комнату.

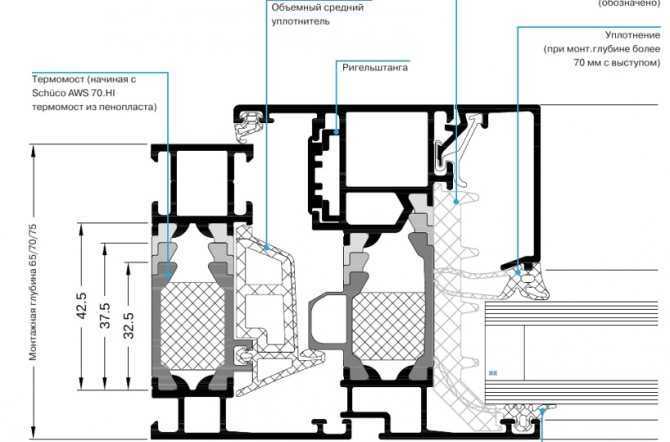

Алюминиевые профильные системы Schuco

Ценителям строгого дизайна и высокой надежности немецкие производители предлагают выбрать алюминиевые окна Шуко. Эти профильные конструкции способны прослужить до 100 лет и отлично переносят ветровые и статические нагрузки. Металлические системы Schuco подходят для сборки теплых окон, поскольку при их изготовлении применяют термоизолирующие вкладыши из полимерных материалов. Алюминиевые профили позволяют собирать габаритные конструкции. Для разных условий эксплуатации компания Schuco предлагает несколько серий профилей с отличающимися характеристиками:

  1. Schuco AWS 120 CC.SI – двухстворчатые конструкции с монтажной глубиной 120 мм, у которых взломостойкость может быть повышена до класса RC 3. Коэффициент поглощения тепла у систем AWS 120 CC.SI составляет 0,85 Вт/м²×°C, а уровень звукоизоляции – до 53 дБ. Собранные из этих них алюминиевые окна Schuco при условии использования системы встроенной вентиляции способны эффективно проветривать помещения.
  2. Schuco AWS 112 IC – блоки из этих профилей при оснащении двухкамерными стеклопакетами обладают энергоэффективностью 0,75 Вт/м²×°C, что позволяет их использовать в регионах с умеренными климатическими условиями. Изделия из профилей этой марки отличаются высокой светопропускной способностью и устойчивостью ко взлому. В окнах с монтажной глубиной 112 мм можно устанавливать стеклопакеты толщиной до 56 мм, благодаря чему звукоизоляция повышается до 47 дБ.
  3. Schuco AWS 90 – из систем собирают теплые и светлые окна с шириной переплетов всего 77 мм. У этих систем Шуко алюминий дополнен не только полимерными вкладышами, но резиновым вспененнным наполнителем. Благодаря этому конструкции с монтажной глубиной 90 мм имеют достаточно высокий коэффициент поглощения тепла – 0,7 Вт/м²×°C.
  4. Schuco AWS 75.SI+ – рекомендованы для ленточного остекления, поскольку способны имитировать стоечно-ригельные конструкции. Несмотря на небольшую монтажную глубину (75 мм) собранные из этих систем блоки имеют низкую теплопроводность – 0,92 Вт/м²×°C. Применение вспененной резины для заполнения внутренних камер створок и рам позволило существенно повысить морозостойкость таких окон.

Достоинства и недостатки

Говоря о достоинствах готовых изделий, следует понимать, что они напрямую зависят от качества профиля и надёжности фурнитуры. С этим у продукции Schuco полный порядок. Она:

  • Обеспечивает, за счёт характеристик используемых материалов и продуманной конструкции, высокий уровень шумоизоляции и теплоизоляции.
  • Прочная. Внутри пластикового профиля находятся солидной толщины вставки из устойчивого к коррозии металла.
  • Имеет длительный ресурс, рассчитанный на несколько десятков лет.
  • Практичная в эксплуатации, поскольку поверхность пластика легко очищается от загрязнений.

В интернете встречаются упоминания и о существенных недостатках, таких как:

  • Несоответствие размеров отдельных элементов.
  • Низкое качество сварки.
  • Ненадёжный монтаж.
  • Плохая регулировка фурнитуры.

Но вины немецкого производителя в этих недостатках нет. Ведь он поставляет только комплектующие, из которых собирают окна Schuco уже совсем другие компании. Им и следует предъявлять все претензии.

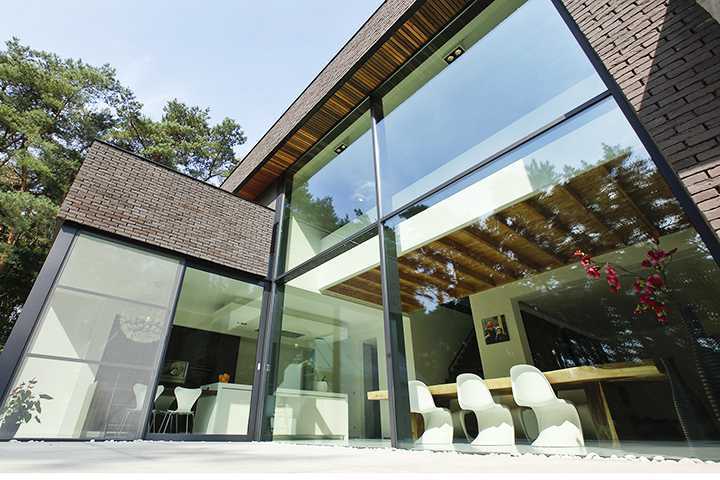

Комплексное остекление коттеджей (окна, двери, витражи …)

Компания Ярмак предоставляет весь комплекс услуг по проектированию, производству, монтажу и гарантийному обслуживанию светопрозрачных конструкций из алюминиевых профилей Schuco:

  • алюминиевые окна Шуко
  • двери из алюминиевых профилей Шуко
  • нестандартные алюминиевые окна (арочные, треугольные, круглые и другие)
  • подъемно-раздвижные окна Шуко
  • складные раздвижные двери (тип «гармошка»)
  • фасады и витражи
  • панорамное остекление
  • входные группы из Al профилей Шуко
  • зимние сады и зенитные фонари
  • комплекс услуг: обмер проемов и геодезическая съемка фасадов, конструкторско-технологическое проектирование, расчет спецификаций комплектующих и фурнитуры Шуко
  • установка фурнитуры Schuco TipTronic с электроприводами и подключение к «умному дому»
  • расчет теплотехнических и звукоизоляционных характеристик стеклопакетов
  • изготовление и установка стеклопакетов со стеклами ведущих мировых производителей
  • порошковая окраска и декорирование профиля
  • подготовка, упаковка, транпортировка конструкций и стеклопакетов
  • демонтажные и монтажные работы любой сложности, включая высотные
  • гарантийное и постгарантийное обслуживание изделий Шуко
  • экспресс-расчёт Вашего заказа

Подробнее о комплексном остеклении

Номенклатура продукции Sapa Building System

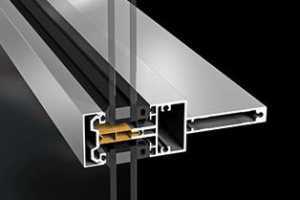

Профиль Sapa Facade 4150

Важное место занимает 4150-я серия теплых фасадных систем:

Базовая – Sapa Facade 4150 – с шириной профиля 50 мм и глубиной от 35 до 300 мм. Термоизоляция обеспечивается внутренними прокладками и терморазрывом из изоляционного материала;

Sapa Facade 4150 SX – то же самое, но с повышенной термоизоляционной способностью;

Sapa 4150 EF – система для витражного остекления; видимая ширина профиля – 70 мм; глубина – 120-140 мм, толщина стеклопакетов – 27 – 56 мм.

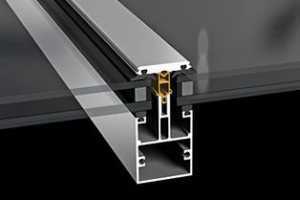

Профиль Sapa Glazed Elements 3074

Sapa Facade 4150 SSG – профильная система для структурного остекления (стойки и ригели не выступают над наружной поверхностью остекления).

К этой серии примыкает система для полуструктурного остекления Sapa Facade 5050 SG – над поверхностью стекла видны только 32-миллиметровые прижимы.

Sapa Glazed Elements 3074 – система для элементного остекления. Sapa Glazed Elements 3074 SX – с улучшенными теплоизоляционными свойствами, которые обеспечиваются полиамидной вставкой шириной 42 мм.

Об известной немецкой компании, которую охватывают интеграционные процессы, приведшие к созданию Sapa Building Systems, читайте в статье «Алюминиевые профили Wicona: технические идеи из Ульма»
Об еще одной мощной скандинавской компании, специализирующейся на экструзии алюминиевых профилей – Nordic Aluminium – также есть досье на нашем сайте
Об одном из главных конкурентов Sapa Building Systems на алюминиевом рынке Европе – холдинге ALUMIL S.A. читайте по адресу: https://oknanagoda.com/steklo/konstrukcii-alyum-profil/alumil-obsv.html

Профиль Sapa Window 1074 SX

Sapa Glazed Elements 3086 – также система с повышенными изоляционными свойствами, шириной профиля 86 мм и толщиной полиамидной вставки в 42 мм.

Холодный профиль Sapa Glazed Elements 3050 шириной в 50 мм предназначен, преимущественно, для формирования внутренних перегородок.

Аналогичные оконные профильные системы выводятся на рынок под индексами, начинающимися с «1» (Sapa Window 1086 с толщиной профиля 86 мм, Sapa Window 1074, Sapa French Window 1074 и т.д.). Раздвижные двери – под индексом, начинающимся с «2»: Sapa Sliding Door 2115, Sapa Sliding Door 2125, Sapa Lift-and-Slide Door 2160 – все системы – с терморазрывом, последние три цифры индекса обозначают ширину профиля.

О том, что такое стеклянные стены и какие профили используются при их монтаже, читайте в статье «Проекты домов со стеклянными стенами»
Как подобрать стеклопакет для остекления окна или балконной двери? Ответ ищите на нашем сайте
О том, что такое многофункциональный стеклопакет и о вариантах его применения читайте здесь: https://oknanagoda.com/steklo/osteklenie-steklo/steklopaketi/glass-multifunctional8084.html

Профиль Sapa Roof Glazing 5050

Особый интерес представляет собой система Sapa Sliding Door Artline. Она предназначенная для формирования стеклянных стен домов и ее профили могут полностью утапливаться в стены, пол и потолок.

Для остекления крыш рекомендуется утепленный профиль Sapa Roof Glazing 5050 шириной 50 мм.

Концерн также выпускает солнцезащитные жалюзи, готов предоставить заказчикам конструкции с пуленепробиваемыми стёклами, противопожарные перегородки – короче, полный джентельменский профильный набор.
