Как устроена оконная фурнитура
Стандартный набор состоит из 3 узлов:
- петлевой группы;
- запирающей конструкции;
- механизма для поворота створки.
Ее также различают по способу открывания:
- Поворотная – снабжена вертикальным подвесом, распахивает окно.
- Откидная – меняет положение створки вверх или вниз.
- Поворотно-откидная ‒ положение створки регулируется поворотом ручки: в одном режиме она открывается обычным способом, в другом – откидывается.
- Среднеподвесная с горизонтальным подвесом ‒ позволяет открыть створку на 180°. Такая модель нужна для проемов нестандартной конфигурации (овальных, круглых).
- Фрамуга ‒ механизм сложнее, чем предыдущие. Здесь 3 способа открывания: за счет запорного центрального замка и ограничителя внутреннего открывания, рычажной системы, установки электропривода для дистанционного управления.
Нюансы процесса выбора
Самостоятельно выбрать оконную фурнитуру не так уж и сложно. Здесь следует:
- во-первых, определиться с вариантом открытия окна, о чем подробно рассказано в работе «Какие пластиковые окна лучше выбрать?» — необходимо для выбора вида запирающего устройства;
- во-вторых, произвести замеры створки, чтобы продавец подобрал комплект, совпадающий по основным параметрам с окном;
- в-третьих, не покупать фурнитуру из пластика.
После этого следует обратить внимание на мелочи, которые при эксплуатации окон таковыми не кажутся:
- Металлическая фурнитура имеет примерно одинаковый эксплуатационный ресурс. Но при отсутствии должного ухода латунь и алюминий быстро изнашиваются (истираются). Поэтому запорная фурнитура из стали надежнее, хотя и дороже;
- Не обязательно покупать продукцию знаменитых брендов — на строительном рынке России достаточно добротных изделий из других стран: Турции, Словении, Польши, чья фурнитура дешевле на 15-25%, а качество не уступает немецкому (нет необходимости дополнительно платить за бренд);
- Высококачественный запорный комплект должен иметь на каждой детали 2 и более отверстий для монтажа к профилю створки или рамы;
- Выбирать следует ровный и гладкий металл, без заусениц;
- Комплектовать базовый набор сразу дополнительными опциями: противовзломными цапфами, детскими замками, ограничителями и т.д.;
- Фурнитура не должна иметь специфических требований по обслуживанию;
- При выборе ручки не следует увлекаться необычными материалами (дерево, медь) или формами — сложно ухаживать и найти замену при выходе из строя. Лучше остановить свой выбор на пластике, алюминии или стали;
- Наличие сертификата соответствия и срока гарантии обязательно;
- Детали запорного устройства должны быть адаптированными к оконному профилю;
- Базовая комплектация фурнитуры для окон ПВХ хорошего качества стоит в среднем 28 долларов США.
Для среднего класса
Фурнитура Winkhaus — немецкий бренд
Что делать горожанину средней руки, скажем так, квалифицированному рабочему с хорошей зарплатой, малому предпринимателю, менеджеру, которого ценят на службе, чиновнику, если он пожелает поставить в свою квартиру окно с надежной, но не слишком дорогой фурнитурой?
Ответ: «Winkhaus». Старейшая фурнитурная фирма выпускает изделия на любой вкус и кошелек – от очень престижных до вполне бюджетных. В ее пользу говорит то, что, по экспертным оценкам, она – единственная, которая смогла наладить производство в России, но по немецким стандартам.
Не говоря уже о долговечности. Есть свидетельства людей, которые эксплуатировали Winkhaus по десять лет без сервисного обслуживания. И использовали бы дольше, если бы окно не сломалось.
Быть может, Winkhaus уступает Siegenia-Aubi по эластичности и МАСО – по мягкости хода, числу опций. Но поставить пластиковое окно и на 10 лет забыть о нем – в отечественных условиях многое значит!
Резюме: WinkHaus – №1 для человека со средними возможностями. Причем в том случае, если эти возможности будут нарастать, то человеку надо будет просто переходить с одной модели Winkhaus на другую: с proPilot’a на autoPilot, а далее, по мере внедрения на отечественный рынок суперсовременных модификаций ActivPilot’a, можно смело переходить на них.
Аутсайдеры рынка
Не удивляйтесь тому, что в наш рейтинг не попали многие гранды фурнитурного рынка. В частности, ROTO. Переиначивая известную фразу, можно сказать, что «Мажором можешь ты и быть, но рынок знать, увы, обязан».
Фурнитура ROTO — для отечественного потребителя производится в России
Очевидно, известнейшая компания перестаралась, открыв, в погоне за рентабельностью, целую дюжину заводов во всех частях света. В том числе, в Китае и в России. И не сумев наладить контроль за качеством выпускаемой в филиалах продукции.
В результате настоящее ROTO в РФ купить невозможно, а о китайских и отечественных поделках такие отзывы, что неловко и вспоминать.
К тому же, когда автор этих строк попытался узнать цену на продукцию фирмы, оставшийся неизвестным менеджер назвал сумму в 1,5 раза большую, чем стоимость чистокровной немецкой Siegenia. Возможно, многие копирайтеры и страдают избыточной мнительностью, но, все-таки, кажется, это не совсем тот случай. Это больше похоже на тот случай, когда потребителя пытаются держать за лоха.
«Кадры решают всё!» — говаривал дедушка Сталин. И был прав. Один такой ответ одного такого менеджера может стоить компании места на рынке.
2014-07-24 Алексей Борисов
ТОП-Рейтинг 5 фирм производителей фурнитуры для окон.
В сложной системе нет ничего «незначительного». Недооценка, на первый взгляд, второстепенных вещей может иметь самые серьезные последствия. Так, некачественная фурнитура может лишить человека самой возможности открывать пластиковые окна, а в этом случае их герметичность из положительного качества превращается в отрицательное.
Как определить действительно качественный товар, не боящийся ни перепадов температуры, ни механических повреждений, ни каких-либо еще вредных воздействий? Для выяснения потребительских свойств продукта следует обратить внимание на его детали: ножничный кронштейн, устройство для подъема створки, предохранитель от захлопывания, усиленные петли, фиксаторы, компенсатор поворотно-откидные механизмы, ограничители поворота, петли для створок и рамок. Специально для читателей портала ОКНА.РФ мы подготовили список наиболее привлекательных производителей оконной фурнитуры
Специально для читателей портала ОКНА.РФ мы подготовили список наиболее привлекательных производителей оконной фурнитуры.
Пятерка лучших производителей оконной фурнитуры
«G-U» — первая компания в нашем списке. Существует уже более века (с 1907-го года), уникальное производство было налажено уже в конце 40-х гг. На российском рынке представлена, прежде всего, фурнитурой для деревянных, пластиковых и алюминиевых окон. В процессе производства используется передовой, улучшенный вид стали что гарантирует надежность эксплуатации и во-многом, защиту от взлома.

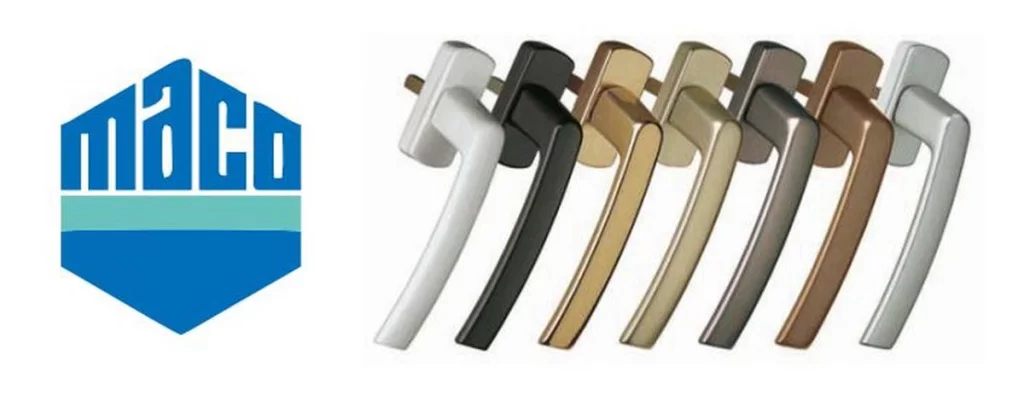

“Maco» — вторая компания из нашего списка. Производит фурнитуру для раздвижного и поворотно-откидного открывания двери. Фирма выпускает высокотехнологичные изделия. Например, встроенный блокиратор ошибочного открывания дверей или «спрятанные» детали во внутренностях фурнитуры — надежные гаранты качества и надежности изделия. Существуют противовзломные модели, с помощью которых можно защитить свое жилище от нежелательного проникновения.
“Aubi” — наш третий номер. Компания существует с 1873-го года. Фирма заслужила множество наград, неоднократно доказывала соответствие своей продукции самым высоким стандартам качества. Так, например, гарант DIN EN ISO 9001 получить очень трудно. Но производитель смог это сделать, доказав, таким образом, что выпускаемая оконная фурнитура действительно высокого качества. Компания завоевала значительную долю на европейском рынке (более 30%). Это удалось сделать благодаря высоким противовзломным качествам изделий. Глубочайшее доверие к компании со стороны потребителей — естественный спутник Aubi.
“Roto” — четвертый пункт нашего списка. Производственные мощности располагаются в Европе (как в восточной, так и в западной), США и Китае. Главным успешным решением продаж оконной фурнитуры “Roto”выступили плоские запорные язычки. Конструкция позволяет закрыть окно с небольшим усилием, которое одинаково рассредоточивается по всей площади касания. Такое инженерное решение продлевает срок службы всей фурнитуры в целом и ее частей в отдельности. Петли имеют вариацию перемещению в 3-х плоскостях — фактор влияет на выставление створок и регулировку прижима. На изделия распространяется десятилетняя гарантия.
“Winkhaus” — пятый пункт. Этот немецкий производитель появился в 1935 году. Основные поводы для гордости занесены в следующий перечень:
- Запатентованный элемент позволяет открыть верхнюю створку на 2-3мм. ;
- Инновационная серия “AutoPilot” содержит фурнитурные компоненты, дающие возможность ручного, и частичного автоматического монтажа оконной фурнитуры;
- Эксцентрический ролик, с помощью которого можно производить регулировку зажима створки по периметру без применения дополнительных инструментов;
- Компонент осуществления многоступенчатого наклона створки при проветривании.
Все перечисленные выше компании соответствуют самым высоким мировым требованиям. Вы можете купить фурнитуру пластиковых окон в компании Панорама-Плюс с помощью нашего портала!
Что такое фурнитура для окна и какая лучше?
При покупке нового окна менеджер-консультант подробно расскажет потребителю про профильную систему, предложит разные варианты стеклопакетов, но про фурнитуру, как правило, не скажет ни слова. В сознании покупателя фурнитура – это всего лишь ручка, поэтому нет смысла рассказывать про нее
Так, что же такое фурнитура и почему важно выбирать лучшую?
Фото: фурнитура состоит из множества стальных элементовФурнитура для окон – это сложный механизм, состоящий из множества стальных элементов (петель, шпингалетов, «шин», «ножниц», цапф, запоров, блокировщиков, ответных планок,ручек), расположенных по периметру створки и рамы. При помощи ручки металлическая обвязка фурнитуры приводит в движение оконную створку.
От чего зависит стоимость фурнитуры для окон?
Стоимость фурнитуры зависит от многих параметров, но перечислим основные.
Функциональные возможности. Чем больше возможности оконной створки, тем она дороже. Так, поворотно-откидная комплектация будет дороже простой поворотной, но дешевле противовзломной или раздвижной.
Стоимость сырья
Очень важно, из какого сырья сделаны те или иные элементы. Как пример, возьмем такую деталь как обычная ответная планка
Обычная ответная планка из сплава цинка и алюминия будет стоить дороже ответной планки из полиамида, но дешевле противовзломной планки из специальной стали.
Сюда же можно отнести и качество гальванического покрытия , которое нанесено на все металлические элементы фурнитуры. От качества такого покрытия будет зависеть, как быстро на поверхности фурнитуры появится ржавчина (коррозия). Со временем это может привести к некорректной работе фурнитуры и даже ее разрушению.
Серия фурнитуры. Серия фурнитуры элит сегмента, как правило, обладает такими преимуществами как широкий диапазон регулировки (позволяет устранить неточности, допущенные при производстве или монтаже окна), конструктивные особенности отдельных элементов (запорный элемент вращается, что облегчает ход фурнитуры и продлевает ее срок службы), основной механизм произведен таким образом, чтобы обеспечивать оптимальный прижим створки к раме (без продувания в зимний период, но и без пережима уплотнения).
Торговая марка. Так сложилось, что этот фактор также влияет на цену продукта. Причем, мы можем наблюдать эту ситуацию не только в строительстве, но и во многих других отраслях, например, автомобилестроение, одежда, бытовая техника и прочее. Чем известнее марка, тем дороже она стоит. Каждый из нас сам решает, является ли он убежденным приверженцем какой-либо марки? Готовы ли он переплачивать за это дополнительные деньги? Так ли важен бренд производителя на детали или в наше время появилось так много качественных продуктов, ничем не уступающих лидерам отрасли?
Дмитрий Шорин, ведущий продукт-менеджер департамента оконной и дверной фурнитуры Компании ТБМ
Для среднего класса
Фурнитура Winkhaus – немецкий бренд
Что делать горожанину средней руки, скажем так, квалифицированному рабочему с хорошей зарплатой, малому предпринимателю, менеджеру, которого ценят на службе, чиновнику, если он пожелает поставить в свою квартиру окно с надежной, но не слишком дорогой фурнитурой?
Ответ: «Winkhaus». Старейшая фурнитурная фирма выпускает изделия на любой вкус и кошелек – от очень престижных до вполне бюджетных. В ее пользу говорит то, что, по экспертным оценкам, она – единственная, которая смогла наладить производство в России, но по немецким стандартам.
Не говоря уже о долговечности. Есть свидетельства людей, которые эксплуатировали Winkhaus по десять лет без сервисного обслуживания. И использовали бы дольше, если бы окно не сломалось.
«Регулировка окон с фурнитурой Siegenia-Aubi» своими руками – самый полный мануал на нашем сайте. Самостоятельно отрегулировать фурнитуру MACO вы можете, руководствуясь советами на нашем сайте. Регулировка окон с фурнитурой Winkhaus описана здесь: https://oknanagoda.com/okna/furnitura/regulirovka-okon-winkhaus.html
Быть может, Winkhaus уступает Siegenia-Aubi по эластичности и МАСО – по мягкости хода, числу опций. Но поставить пластиковое окно и на 10 лет забыть о нем – в отечественных условиях многое значит!
Резюме: WinkHaus – №1 для человека со средними возможностями. Причем в том случае, если эти возможности будут нарастать, то человеку надо будет просто переходить с одной модели Winkhaus на другую: с proPilot’a на autoPilot, а далее, по мере внедрения на отечественный рынок суперсовременных модификаций ActivPilot’a, можно смело переходить на них.
С маркетинговой точки зрения полный охват всего ценового диапазона – важнейшее преимущество компании Winkhaus, делающее его брендом №1 на российском рынке. Он выстраивает потребительский конвейер; забивает голы во все ворота.
Разновидности
Старейший бренд на рынке с 1854 года, и уже полтора века подтверждает свое лидерство качеством и надежностью продукции. Фурнитура Winkhaus — залог комфортной эксплуатации ПВХ окон. Известны случаи, когда стеклопакет уже нужно было менять, а немецкий механизм работал, как и в день установки.
Фурнитура Winkhaus представлена в различных модификациях:
- — для прямоугольных окон;
- — для больших стеклопакетов на верандах, террасах, в загородных домах и современных бизнес-центрах;
- — для массивных стеклопакетов, раздвижных дверных проемов, офисных перегородок и пр.
Наши клиенты могут выбрать вариант для своих целей и наслаждаться эстетикой дизайна вместе с безупречной функциональностью механизмов.
Фурнитура Winkhaus activPilot Select
Поворотно-откидная система полностью скрыта от глаз, все элементы интегрированы в оконный фальц. Такой дизайн позволяет использовать ее в любом интерьере. Фурнитура обладает и другими преимуществами, из которых можно выделить:
- — легкий монтаж;
- — плавный ход ручки и механизмов;
- — повышенное энергосбережение за счет скрытых петель;
- — рекордная прочность — выдерживает вес окон до 150 кг, подойдет даже для двухкамерных стеклопакетов.
Оконная фурнитура Winkhaus proPilot
Одна из последних разработок немецкого бренда для прямоугольных окон наклонно-поворотного и поворотного типа, а также стеклопакетов со штульпом. Особенности фурнитуры Winkhaus proPilot:
- — компактная и экономичная;
- — дает возможность для реализации функций блокировки поворота ручки, защелки для балкона, микровентиляции;
- — в стандартной комплектации обеспечивает закрывание окна путем подъема створки;
- — работает плавно и без форс-мажоров — благодаря проверенному механизму из системы autoPilot;
- — оригинальный способ фиксации ручки.
В этой системе инновационный не только дизайн. Механизм засова изготовлен из твердого и устойчивого полимера, на патент которого компания Winkhaus подала заявку.
Фурнитура Winkhaus activPilot Comfort PADK
Полная герметичность ПВХ окон — одновременно их преимущество и недостаток. Многие сталкивались с проблемой конденсата. В любое время года в режиме проветривания окно держать не будешь, особенно в дождь, слякоть и снег. А хочется, чтобы в доме всегда был свежий воздух и не собиралась влага на окнах.
Система Comfort PADK — это еще одна инновационная разработка Winkhaus. Фурнитура позволяет выполнить проветривание, не откидывая створку окна на 45°. Вы просто смещаете ее в сторону, оставляя щель 6 мм, через которую свежий воздух проникает в дом. Такая система позволяет поддерживать комфортный микроклимат при любой погоде. Даже зимой у вас будет в доме свежо и приятно без существенного охлаждения температуры внутри помещения и проникновения осадков с улицы.
Работает механизм по принципу «открыто — проветривание — закрыто». При этом ручка в режиме вентиляции и «закрыто» находится в одном положении
Так задумано, чтобы не привлекать злоумышленников, которые обращают внимание на приоткрытые окна. И, естественно, система оснащена защитой от взлома
Фурнитура Winkhaus duoPort SK
Эту фурнитуру «Окна Фаворит» использует для больших площадей остекления. В современных коттеджах часто используют витражные окна и раздвижные дверные проемы для выхода на террасу. Также стеклопакеты «от пола до потолка» можно увидеть в новостройках-высотках. Почему система duoPort SK лучше всего подходит для этих целей:
- — идеальное энергосбережение — система запирания регулирует прижим створки к раме и обеспечивает герметичное соприкосновение окна и рамы;
- — удобство и легкость управления;
- — «безотказные» 28-миллиметровые ролики для дверных конструкций;
- — встроенные очищающие щетки для еще более плавного хода.
Сравнение фурнитур
В таблице ниже приведены параметры для сравнения шести фурнитур. Значения этих параметров приведены для стандартного комплекта фурнитуры на створку размерами: ширина – 600 мм, высота – 1300 мм. С 2-камерным стеклопакетом из стекла 4 мм и весом собранной створки не более 100 кг.
| Параметр | ROTO NT | SIEGENIA TITAN AF | VORNE | MACO | ELEMENTIS | INTERNIKA |
| Производитель | Roto Frank | Siegenia-Aubi | Vorne | Концерн MACO | Kale Kilit | Kovinoplastika |
| Страна | Германия | Германия | Турция | Австрия | Турция | Словения |
| Количество запорных цапф | 6 | 4 | 5 | 4 | 4 | 5 |
| Количество циклов открывания-закрывания составляет | не менее 20 тыс. | не менее 20 тыс. | не менее 20 тыс. | не менее 20 тыс. | не менее 20 тыс. | не менее 20 тыс. |
| Антикоррозионная стойкость защитно-декоративного покрытия | не менее 240 часов | не менее 240 часов | не менее 240 часов | не менее 240 часов | не менее 240 часов | не менее 240 часов |
| Регулировки верхней петли |
|
|
|
|
|
|
| Регулировка нижней петли |
|
|
|
|
|
|
| Цапфы |
|
Противзломные вращающиеся цапфы с регулировкой по прижиму +/- 1,0 мм и регулировкой по высоте в диапазоне 5,5 мм |
|
|
|
|
| Встроенная | Встроенная | Встроенная | Встроенная | Встроенная | Встроенная | |
| Дополнительные конструктивные особенности, влияющие на легкость хода ручки | — | Вращающиеся цапфы | Вращающиеся цапфы | Форма штульпа | Вращающиеся цапфы | Перфорированный штульп запора, вращающиеся запорный цапфы |
Комфорт
Новостройки комфорт-класса возводятся по индивидуальным проектам с применением монолитной технологии строительства. Такие объекты располагаются в обжитых районах города, на месте бывших промзон, рядом со станциями метро и остановками общественного транспорта, считает управляющий партнер «ВекторСтройФинанс» Андрей Колочинский. В рамках ЖК комфорт-класса зачастую реализуется интересная концепция благоустройства территории, которая включает ландшафтный дизайн, места для прогулок, отдыха и занятий спортом, детские игровые площадки, зонированные по возрасту. В отделке фасадов и мест общего пользования используются высококачественные материалы; в домах устанавливаются лифты импортного производства. Для удобства жителей такие ЖК оснащают подземным паркингом.
«Высота потолков в квартирах комфорт-класса превышает стандартные 2,8 м. Также зачастую предусмотрено панорамное остекление, используются качественные стеклопакеты, которые не требуют замены при ремонте. На первых этажах и в самих квартирах запроектированы места хранения (кладовые и гардеробные). Планировочные решения в проектах комфорт-класса продуманные и эргономичные; в просторных квартирах есть дополнительные санузлы», — отмечает Андрей Колочинский.
Установка поворотно-откидного механизма
Казалось бы, поворотно-откидные окна стоят почти в каждом доме и стали настолько привычные, что и их установка находится где-то на грани простейшего.
Установка фурнитуры на пластиковые окна с поворотно-откидным механизмов достаточно трудоемка и сложна.
При покупке подобной фурнитуры, помимо самих комплектующих, вы должны получить несколько инструкций, шаблон для расположения фурнитуры и даже небольшой для подбора диаметра сверла. Следите за тем, чтобы все это присутствовало в комплектеиначе вы просто не сможете самостоятельно монтировать механизм. Даже профессионалы всегда пользуются такими инструкциями и шаблонами, запомнить столько информации просто невозможно. 1) Для начала берем шаблон расположения фурнитуры на створке и основной раме. Выглядит она примерно так.
2) Для удобства можно разложить всю фурнитуру на столе согласно шаблону.
3) Начать установку лучше всего с левого нижнего угла. Там будет находиться угловой переключатель. Оставляем его в специально предусмотренный паз.
4) Горизонтальный средний запор устанавливается по тому же принципу.
5) Аналогично нижнему переключателю вставляется и верхний. Он будет вмонтирован в правый угол створки.
6) Затем нам понадобиться главный запор. Он прикладывается между двумя угловыми регуляторами.
Сделайте отметки фломастером в тех местах, где соединяются уголки и главный запор. Длина главного запора делается с запасоми вы должны подогнать его размер уже в процессе установки.
7) Главный запор снимается с профиля. Теперь нам потребуются заглушки-прижимы. Это небольшие отрезки металла с несколькими углублениями (вы можете увидеть их на фото). Вам необходимо приложить край заглушки к заранее сделанной отметке, так, чтобы сама заглушка находилась ближе к середине. С другого края заглушки делается вторая отметка. Так нужно сделать с обеих сторон главного запора.
Теперь необходима ножовка и навыки её использования. Края запора нужно отсверлить по отметкам.
9) Только после этого запор можно закрепить на свое законное место, а в тех местах, где останется виден профиль, закрепляются ранее упомянутые заглушки.
10) Устанавливается правый верхний переключатель. Затем нужно установить второй главный регулятор с правой стороны, по тому же принципу что первый. То есть, делаются отметки сначала относительно уголков, затем прикладываются заглушки, напильником отрезается лишнее. Регулятор вставляется на место, а его края закрываются заглушками.
11) Далее нам потребуется шаблон для определения рекомендуемого диаметра сверла.
12) По шаблону сверлим отверстия для нижней петли на створке
Обращайте внимание на рекомендованную длину саморезов. Она также указана в шаблоне
Для закрепления петли используются более длинные саморезы.
13) А теперь пригодятся и коротки саморезы. Они вкручиваются по всему периметру створки в отверстия предусмотренные производители.
В крайнее отверстие ножниц саморез не закручивают.
14) В это отверстие мы будет монтировать ножницы. А для их закрепления необходим один длинный саморез. Его вкручиваем в специальное отверстие у основания ножниц.
15) На это все махинации со створкой завершены. Приступаем к основной раме. С помощью шаблона подбираем размер сверла и делаем отверстия для нижней петли. Затем поднимаем шаблон до упора и делаем такие же отверстия для верхней фурнитуры.
16) Закрепляем нижнюю петлю при помощи саморезов рекомендуемой длины. Тоже самое делаем и с верхней.
17) Надеваем створку на нижнюю петлю.
18) Затем опускаем створку и соединяем вместе две детали верхней петли.
19) В те петли, где предусмотрен штифт (металлическая ось) необходимо установить эту деталь, тем самым завершив установку петель.
20) Приподнимаем створку и карандашом отмечаем места соединения запорных цапф и основного профиля.
21) Такие же отметки нужно сделать и в том месте, где находится блокиратор.
22) Согласно отметке, к раме прикрепляем поворотно-откидной зацеп
Обратите внимание, что центральное отверстие под саморез должно находиться ровно под отметкой
23) Ориентируясь на вторую отметку, устанавливаем блокировщик.
24) Установите ручку согласно предыдущей инструкции. Теперь необходимо несколько раз открыть и закрыть сворку, тем самым проверив исправность фурнитуры.
