Как собрать душевую кабину своими руками: с глубоким и низким поддоном

Сборка рамы для установки дверей душевой кабины:

Вариант №2:

Стрелкой указан верхний полукруглый профиль или имеется наклейка со словом «UP »

Основное отличие этого варианта в методе скрепления профилей между собой.

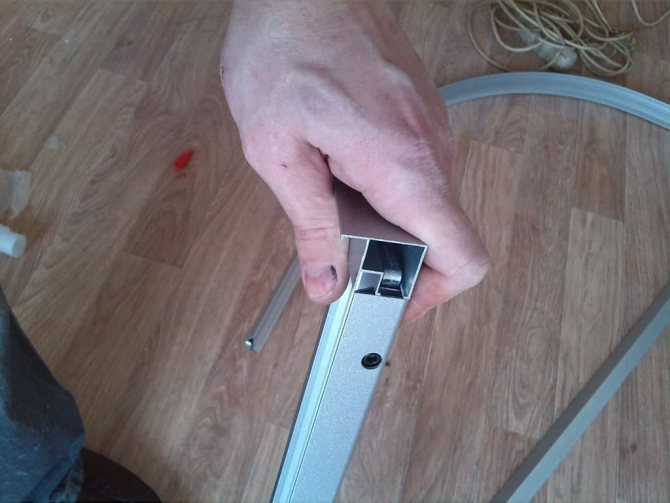

Скрепляются такими хитрыми китайскими зажимами — здесь на фото видно его.

Необходимо его ослабить на три оборота, для этого находим шестигранник, который заботливые китайцы включили в комплект. Крутим, как всегда, против часовой стрелки.

Соединяем их, как показано на фото.

Важно

Не перетянуть и совместить края . Если эти хреновины сломать — много печальки будет.

Алгоритм сборки такой рамы, как и первого варианта, довольно прост.

Если Вас смущает шаткость конструкции, то не стоит тянуть болты. Конструкция станет жесткой, когда все будет стоять на своем месте.

Далее берем резиновые ограничители передвижения дверей, как показано на фото

Они могут быть и другими, но это не важно, главное — понять принцип, который я изложу в следующей информации.
Иные «по виду» необходимо располагать полукруглой выемкой на встречу вектору перемещения дверей кабины, а по-простому — они смотрят в сторону двери.
С одной стороны они ограничивают дверь, чтобы она не врезалась и не слетела с направляющих, а с другой стороны, чтобы двери закрывались. Предварительно продеваем в них короткие шурупы, чтобы они торчали из ограничителя на длину не более 3 мм.
Если вы вставили не те шурупы, можно жестко накосячить и повредить передний профиль на самом видном месте

Выход — ищем шурупчики подходящей длины.
Вкручиваем их в отверстия, которые находится на полукруглых профилях в углублении, где будут скользить ролики дверей.
Кстати, о скольжении. Вот Вам мой мега совет — смажьте ролики солидолом или другой густой качественной смазкой. В люкс-кабинах всегда есть смазка. Ваши двери всегда будут открываться с непринужденной легкостью.

Ппц, как важно:

• Отверстия должны быть расположены синхронно на обоих профилях. Это можно проверить даже при помощи обычной рулетки.
• Если китайцы просверлили иначе — пока ничего не делайте с этим. Потом, когда дело дойдет до установки дверей, я Вас сориентирую. Шуруповерт можно поставить на «единицу» или вообще лучше закрутить их отверткой.
• Из-за этого косячка, который пропускает неопытный сборщик, слетают двери с душевой кабины.
• А клиентам говориться следующее: — «Херовую кабину Вы купили, я не знаю в чем тут дело!»

Сборка стенок душевой кабины — ничего сложного, главное — терпение и аккуратность… .

• Начинаем комплектовать стенки — ограждения душевой кабины. Обычно там находятся — лейка, держатель, зеркало, полка и т.д.
• Самое главное правило для новичка — примеряем, думаем, закручиваем, не перетягиваем

  . Это правило всегда меня выручает, когда попадается незнакомая конфигурация душевой кабины.

Выбор душевого уголка с поддоном

Душевые уголки отличаются между собой формой, размером и материалом, из которого он изготовлен. Также определитесь, в каком углу ванной комнаты он будет установлен. Необязательно покупать кабину и поддон в комплекте, как правило, в строительных магазинах должен быть большой выбор как поддонов, так и кабинок, которые легко можно скомбинировать.

Стоит учитывать тот факт, что покупая две детали разных производителей, могут возникнуть определенные трудности, связанные с разницей в размерах. Поэтому выбираем только те детали, которые идеально подойдут друг к другу.

Производители выпускают поддоны следующих типов:

• стальные;
• чугунные;
• керамика;
• мраморные;
• акриловые.

Большой популярностью пользуется последний вариант поддонов, а все из-за того, что он имеет много достоинств, таких как: средний вес, долговечность и сравнительно небольшая цена.

Такая платформа может быть прямоугольная, круглая или квадратной формы

Особое внимание нужно обратить на дверцы, ведь в том случае, когда при открытии они будут соприкасаться со стенкой, то могут повредиться или вовсе разбиться. Поэтому перед покупкой сделайте точные замеры

По внешнему виду стеклянные дверцы также имеют небольшие отличия, так как они могут быть не только матовыми или прозрачными, но и с довольно разной и в то же время привлекательной фактурой и раскраской. Даже ручки на дверях душевого уголка могут сильно отличаться друг от друга.

Этапы сборки

Душевой уголок доставляется из торговой точки в разобранном и упакованном состоянии. Множество пакетов с деталями поначалу вводит в смятение своим разнообразием.

Все составляющие рассортированы, сгруппированы и разложены в упаковках так, чтобы подсказать, как правильно собрать душевую кабину, чтобы последовательно выполнить все шаги по сборке комплекта.

Некоторые модели боксов разработаны таким образом, чтобы обеспечить возможность самостоятельно собрать изнутри. Это удобно в случае, когда установка душевого уголка происходит в стесненных условиях малометражного помещения.

Установка уголка предусматривает соблюдение определенной последовательности. Сборка душевой кабины своими руками выполняется в одиночку в течение нескольких часов. Это предоставляет пользователю некоторые преимущества в случае необходимости проведения мелкого ремонта.

Хозяин современного девайса, самостоятельно выполнивший монтаж, не растеряется перед вопросом: как разобрать душевую кабину. Он в любой момент может частично разобрать, провести мелкую починку, и снова собрать конструкцию, не прибегая к платным услугам по ремонту кабин.

Извлечение и сортировка составляющих душевой

Кабина доставляются к месту назначения в нескольких свертках. Раздельно упакованы:

1.  Задние стенки;
2. Стекла, двери и вертикальные профили;
3. Центральная панель;
4. Поддон, крыша, горизонтальные профили и комплектующие.

Маркировка на коробках позволяет, не заглядывая внутрь, определить, какие комплектующие в них находятся.

Сборка душевой кабины своими руками начинается с поочередного вскрытия упаковок с нужными деталями. Изготовители рекомендуют после покупки бокса распаковать его и проверить комплектацию.

Подготовка поддона

В комплект уголка с высоким поддоном входят несущие конструкции, экран, и фурнитура для крепления. В некоторых моделях он продается уже закрепленным на опорный каркас. В таком случае достаточно смонтировать сифон и регулируемые пятки.

Во избежание повреждения поверхностного слоя защитную пленку следует удалять не ранее окончания всех работ, связанных с монтажом душевой. Установка бокса с низким поддоном выполняется на подмостки.

Далее монтируют слив. В сифон помещают в прижимные гайки и соединяют с поддоном. Проверяют наличие зазора между сифоном и полом, необходимого для обслуживания кабины. Слив подключают к системе канализации.

Сборка каркаса

На поддоне размещают горизонтальные рейки. Смещают их к заднему борту и закрепляют саморезами. На них монтируют вертикальные уголки и верхние рейки.

Крепят направляющие открывания дверей. Образовавшаяся конструкция составляет каркас, на который выполняется установка задних и центральной панелей. Соблюдая определенный порядок, кабину вполне можно собрать самому.

Если монтаж каркаса выполняется в 4 руки, предпочтительно порядок сборки можно изменить. Ознакомившись с инструкций, где подробно рассказано, как собрать душевую кабину, монтируют пространственную конструкцию из уголка и профилей, затем скрепляют с поддоном.

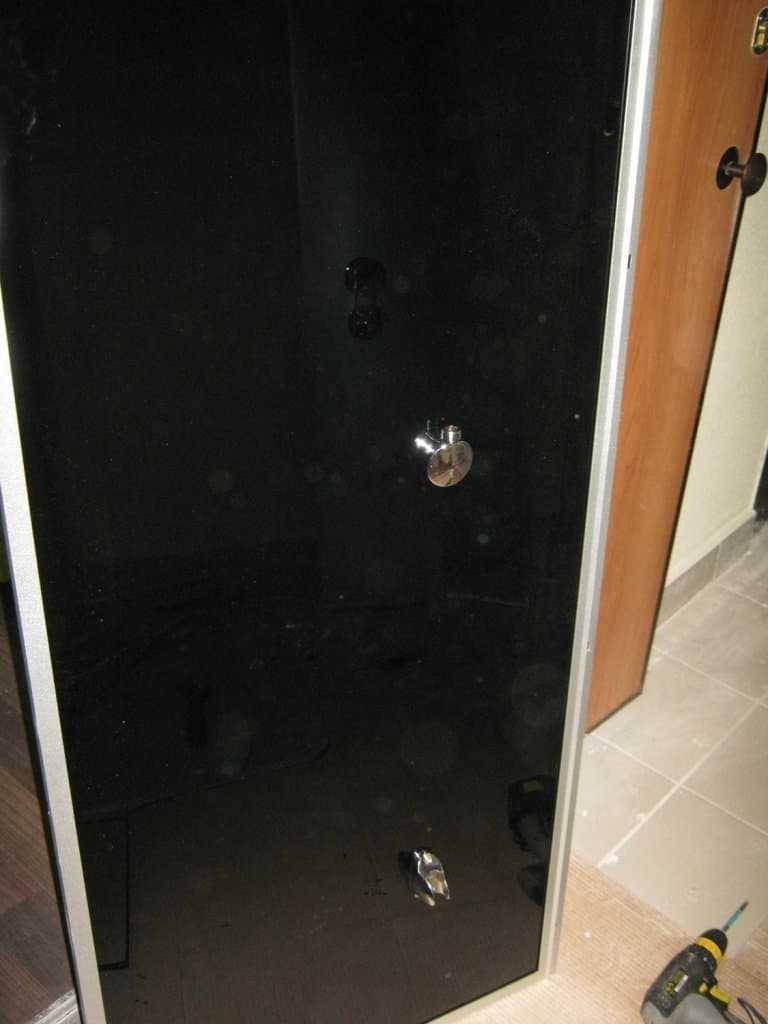

Монтаж центральной панели и задних стенок

Центральная панель требует наибольшего внимания. Перед ее установкой монтируют все навешиваемые детали. На ней закрепляют смеситель, шланговые подводки, панели управления. В собранном виде панель помещают в каркас, предварительно соединенный с поддоном, и привинчивают саморезами.

На задних стенках монтируют полочки. Посредством специальных скоб крепят задние панели. В зависимости от конструкции, для это используют силиконовый герметик или, находящиеся в комплекте, специальные профилированные прокладки.

Подготовка купола

Прикрепляют к куполу тропический душ, подсветку. Динамик с декоративными накладками и вентилятор. Купол устанавливают на кабину и скрепляют его с задними стенками.

Согласно обозначениям подключают подсветку, динамик, вентилятор и блок питания. Концы проводов снабжены замковыми соединителями, исключающими ошибки в монтаже.

Завершение сборки

Перед навешиванием дверей их следует подготовить. На полотна крепят ролики по два сверху и снизу. Для их монтажа на дверцах существуют соответствующие отверстия.

К направляющим дверей крепят ограничители хода. Дверь заносят внутрь кабины, верхние ролики заводят в верхний профиль. Нижние ролики помещают в направляющую рейку, закрепляют с помощью подпружиненного фиксатора.

Торцевые части дверей обеспечены магнитными лентами с брызгозащитными молдингами. Навешиванием дверей заканчивается сборка душевой кабины. Прежде чем начать ею пользоваться следует убедиться в правильности сборки и надежности всех подсоединений.

Установка прямоугольных кабин

Зачастую прямоугольные кабины оснащены дорогим гидромассажным оборудованием. При этом поддон может использоваться в качестве полноценной ванной. Главная особенность монтажа кабин этого типа состоит в соблюдении порядка установки стенок:

• первой устанавливают заднюю панель, на которой расположено оборудование;
• к ней присоединяют боковые стенки;
• в заключение выполняют монтаж лицевой части с дверьми.

Устанавливая душевую кабину самостоятельно, соблюдайте правила монтажа и требования инструкции производителя. Также не стоит пренебрегать правилами техники безопасности.

Душевые ограждения

16995 руб. за 1 шт. Ограждение душевое Comforty 31 N с поддоном, прозрачное стекло 900х900х1980

Количество, шт.

В корзину

Доступное кол-во: 5 шт

28297 руб. за 1 шт.

Ограждение душевое XL 197 90х90см прозрачное стекло, черный профиль

Количество, шт.

В корзину

Доступное кол-во: 3 шт

Смотрите душевые кабины и комплектующие в нашем каталоге

Завершение сборки

Перед навешиванием дверей их следует подготовить. На полотна крепят ролики по два сверху и снизу. Для их монтажа на дверцах существуют соответствующие отверстия. Верхние двухколесные ролики имеют регулирующее устройство, нижние – подпружинены. Установка на нижней направляющей фиксаторов дверей, необходима для предотвращения боя о задние стенки при перемещениях.

К направляющим дверей крепят ограничители хода. Дверь заносят внутрь кабины, верхние ролики заводят в верхний профиль. Нижние ролики помещают в направляющую рейку, закрепляют с помощью подпружиненного фиксатора. Торцевые части дверей обеспечены магнитными лентами с брызгозащитными молдингами.

Навешиванием дверей заканчивается сборка душевой кабины. Прежде чем начать ею пользоваться следует убедиться в правильности сборки и надежности всех подсоединений.

Мероприятие по установке душевой кабины требует привлечения ассистента, который должен встать в поддон. Это позволит выполнить проверку нагрузки на каркас и определить степень надежности сборки конструкции. Предварительно следует проверить места соприкосновения крестовины каркаса и поддона.

Для увеличения числа опорных точек при необходимости можно использовать дополнительный крепеж специальных подкладок между поддоном и металлической рамой. Металл, из которого изготовлена рама, не должен испытывать деформацию при его нагружении. В ином случае следует купить либо сделать другую более надежную раму. Устройство душевой кабины в ванной позволит повысить уровень комфорта в ней и декорировать помещение по своему вкусу.

Как выбрать душевую кабину

При выборе кабины учитывайте следующее:

• ширину и глубину кабины;
• будет ли вам в ней удобно;
• хватит ли места в ванной комнате;
• тип, конфигурацию и дополнительные функции;
• место установки.

Подбирая душевую кабину, ориентируйтесь на цену и нужный вам набор функций. Если вам необходима кабинка только для принятия душа, без гидромассажа и эффекта парной, – берите модель, в которой нет лишних функций. Потому что качественно сделанные и настроенные дополнительные возможности увеличивают стоимость устройства и повышают риск поломки в процессе эксплуатации.

Прежде, чем покупать, сравните душевую кабину и свои габариты. Будет ли вам удобно в ней? Осмотрите дверцы кабины. Если они из тонкого стекла, велика вероятность, что неловким движением вы разобьете их.

Попросите продавца показать паспорт кабины. Если ее изготавливали для России и продают легально, паспорт и инструкция по эксплуатации будут на русском языке. Если в комплекте нет паспорта или инструкции на русском языке, кабину сделали для другой страны, там по каким-то причинам не смогли продать (или клиент отказался от покупки), поэтому ее отправили в Россию.

Внимательно прочитайте инструкцию по установке кабины. Оцените свои возможности, сможете ли вы качественно установить ее? Сумеете ли самостоятельно подключить?

Если вы не уверены в своих силах, воспользуйтесь услугами специалиста. Это обойдется дешевле, чем ремонт после неумелой установки или покупка новой.

Основа душевой кабины – поддон. Осмотрите его. Если ножки установлены только по углам, он будет прогибаться под вашим весом, растрескается и выйдет из строя.

Ищите модели с пятой ножкой посередине поддона. Они крепче и надежней.

Проверяйте комплектацию кабины. Количество элементов в паспорте должно соответствовать количеству в комплекте. Внимательно осмотрите резиновые изделия. Если у них неровные края, трещины, царапины, откажитесь от покупки.

Если вы ставите кабину в углу ванной комнаты, выбирайте модели для угловой установки. Не забывайте, что модели угловой установки не подходят для монтажа в ниши и наоборот.

Угловая душевая кабинка

Выбирайте модели, требование к давлению и напору воды которых соответствует этим параметрам вашего водопровода. Если для работы каких-то функций кабины необходимо повысить или понизить давление и напор, установите повысительную насосную станцию или редуктор.

Монтаж стенок душевой кабины

Планируя, как установить душевую кабину правильно, требуется соблюдение определенной последовательности действий. Ознакомиться с порядком можно в прилагаемой инструкции.

На данном этапе выполняют сборку боковых стенок:

1. Верх поддона освобождают от упаковочной пленки, оставляя дно пока закрытым ею.
2. Поддон смещают от одной из стен помещения и там размещают непрозрачную стенку.
3. Отверстие в поддоне стыкуют с уголком и скрепляют 35-миллиметровыми саморезами, не прилагая больших усилий.
4. Маркером вдоль уголка отмечают места отверстий.
5. Перегородку удаляют, наносят 5-миллиметровый силиконовый слой и возвращают на место. Убирают лишний состав — это нужно делать всегда сразу после того, как прижимают деталь.
6. Поддон с перегородкой придвигают к стене и прикладывают центральную панель, чтобы определить, необходима ли еще подкладка. Место соприкосновения боковой стенки с этой панелью герметизируют. Соединяют их крепежными изделиями на 10 миллиметров.
7. По аналогии с первой боковой стенкой устанавливают вторую.
8. Далее занимаются неподвижной перегородкой. Косой вырез металлопрофиля располагают внизу. Его покрывают герметиком и монтируют перегородку. Верхний край нужно располагать вровень со стенкой. Делают с наружной стороны профиля 3-миллиметровое отверстие и стягивают перегородку и стенку саморезами.
9. Монтируют профили — верхний и нижний, совмещая округлые части. При этом верхний профиль по ширине больше нижнего.

Нюансы монтажа

Ножки регулируются по высоте

Если предполагается самостоятельная установка поддона, то следует обратить пристальное внимание на регулирование ножек, которое производится с уравниванием последних по высоте. К каждому поддону прилагается инструкция, так что ошибиться в сборке, или что-то сделать неправильно, практически невозможно

В каждом руководстве приводится детальная инструкция по установке и монтажу основания из пластика или металла, с рекомендациями присоединения поддона к канализационной системе. Поддон из акрила и стали может быть установлен на специальную опору из пластика, или же по-простому – на кирпичи.

Монтаж стенок кабины

Монтаж стенок душевой кабины так же необходимо осуществлять, соблюдая следующий порядок:

• направляющие конструкции, в которые впоследствии будут вставлены стекла, аккуратно промазываются прозрачным герметиком;
• устанавливаются стекла и прижимаются специальными лапками, на них крепится уплотнитель;
• по краю поддона наносится силикон;
• боковые панели крепятся к поддону.

При попадании на стекло герметика, необходимо сразу же его удалить, после засыхания удаление без следов будет довольно сложным.

Собранную конструкцию необходимо оставить на некоторое время, до полного высыхания герметика и силикона. Обычно это занимает до двух дней.

Монтаж крыши и дверей кабины

До закрепления крыши душевой кабины в нее монтируются лейка, вентилятор и освещение. Так же конструкция может предусматривать наличие динамика, он так же монтируется заранее. Все детали крепятся на саморезы и герметик, что исключит протекание.

После того, как крыша собрана, она закрепляется при помощи винтов и герметика.

Двери душевой кабинки могут монтироваться до или после закрепления крыши, это зависит от ее конструкции. Сдвижные двери закрепляются на специальные ролики на раме. Обычно это 8 роликов (по 4 сверху и снизу). После того, как двери установлены, можно приступить к установке ручек и монтажу фурнитуры. Устанавливаются все полочки и держатели.

Подключение кабины к электропитанию

Установка душевой кабины своими руками не всегда предусматривает подключение электропитания. Этого могут потребовать модели, оснащенные гидромассажем или парогенератором.

Подключение необходимо проводить с помощью медного кабеля с сечением 2 кв.мм. Если кабина потребляет более 5 кВт в час, то дополнительно потребуется установка отдельного автомата.

Выбираем подходящую модель

Поддоны для душевых кабинок бывают различных форм – квадратные, прямоугольные, со скругленными краями. Выбор здесь зависит от желания владельца. Гораздо важнее при установке учитывать глубину конструкции:

1. Глубокие поддоны напоминают небольшие ванны. Они имеют высокие бортики (от 20 см) и опираются на мощный каркас с шестью ножками, регулируемыми по высоте

Цены на глубокие душевые поддоны

У средних по глубине изделий высота бортиков от 10 до 20 см. Их опорная система может быть такой же, как у глубоких либо как у мелких аналогов.

В некоторых случаях в качестве дна душевой кабины выступает гидроизолированный пол с трапами для слива воды.

Поддоны также бывают встроенными и съемными. Этот момент обязательно учитывается при монтаже.

Поддоны с тонкими стенками делают из акрила и пластика. К преимуществам таких моделей относят легкость транспортировки и установки, а также бюджетную цену. Но тонкостенные модели имеют ряд недостатков:

• механические деформации от ног моющихся людей;
• растрескивание поверхности из-за перепадов температуры;
• необходимость в прочной основе.

Покрытие стальных поддонов может отслаиваться, на поврежденных местах появляются ржавые пятна. Акриловые аналоги несложно поцарапать, если, к примеру, вы решили помыть любимого пса.

Керамические поддоны или те, что сделаны из кирпича и бетона, более прочные. Самыми же долговечными являются чугунные модели.

Установка поддона душевой кабины

Существует определенная последовательность в том, как устанавливается душевая кабина, поэтому, прежде всего, монтируют поддон — эта работа не отличается сложностью, особенно, если учитывать ряд важных моментов:

1. Перед тем, как установить данную часть конструкции, необходимо убедиться, что пол ровный. При обнаружении незначительных отклонений с ними можно справиться путем корректировки высоты ножек.
2. Слив в полу следует расположить в правильном месте, так как отверстие кабинки должно располагаться на небольшом расстоянии от него. Если в процессе монтажа соответствия невозможно добиться, тогда работу осуществляют при помощи специальных переходников и гибкого длинного шланга, но тогда на установку душевой кабинки потребуется больше усилий и временных затрат.
3. Все элементы следует качественно соединить и тщательно герметизировать, иначе в процессе эксплуатации оборудования велика вероятность появления протечек.

Начинать нужно с покупки инструментов и материалов, которые потребуются домашнему мастеру, чтобы выполнить своими руками монтаж душевой кабины.

Для установки поддона подготавливают:

• спиртовой уровень;
• гаечный ключ;
• силиконовый герметик и специальный пистолет для его нанесения.

Лучше приобретать качественные материалы иначе хозяину недвижимости придется раз в несколько недель производить небольшой ремонт.

Обычно при установке душ кабины стараются расположить ее так, чтобы сливное отверстие, имеющееся в поддоне, оказалось над входом канализационную систему, расположенном в полу. Но иногда случается так, что помещение уже облицовано кафелем, а вскрывать отделку, чтобы переместить слив в другое место, нет желания.

Из подобных ситуаций существует выход: для этого необходимо приобрести коленчатый патрубок и гибкий шланг. С помощью этих изделий можно легко подключить слив к системе отвода отработанной воды. Когда выполняется установка душевой кабины самостоятельно, процесс подсоединения с их использованием займет немного больше времени, но результат получится аналогичным.

Кстати при установке душевой кабины с высоким поддоном используют те же методы, что и при монтаже других типов этой части конструкции. На его основании имеются регулируемые ножки, которые позволяют выполнять выравнивание при монтаже.

Корпус сифона присоединяют к сливному отверстию поддона. Затем закрепляют в сифоне гибкий шланг. Другой конец шланга, он же коленчатый патрубок, помещают в канализационное отверстие, расположенное в полу. Необходимо, чтобы патрубок утопился максимально глубоко.

При подключении поддона к канализации используют сифон, некоторые модели которого состоят только из гибкого шланга. Из него следует сформировать изгиб требуемой формы и потом закрепить его с применением специальных приспособлений, входящих в комплект. Этот момент очень важен, поскольку в противном случае из канализации будет постоянно чувствоваться довольно неприятный запах.

Поддон, как уже говорилось ранее, укомплектован регулируемыми ножками, поэтому их высоту изменяют, пользуясь гаечным ключом. Его, перед тем, как самому установить душевую кабину, выровнять следует по всем краям, контролируя процесс спиртовым уровнем.

После того, как завершена корректировка высоты поддона, и он закреплен к стене, приступают к устранению зазоров между стенкой и основанием душа, применяя силиконовый герметик.

Как собрать поддон.

Перед установкой поддона к нему подводят гибкие шланги, соединяющие с канализацией. Отверстие канализации для отвода жидкости располагают прямо под выходом из поддона.

Инструкция для сборки поддона:

1.снизу крепят ножки. Поддон следует перевернуть и установить раму так, чтобы все отверстия совпали.

2.гайки прикручивают на шпильки, затем приставляют шайбы.

3.на четыре шпильки накручивают гайки в количестве двух штук, затем шпильки крепят к специальным вставкам, чтобы надеть раму.

4.между рамой с поддоном не должно остаться зазора. Посредством разводного ключа затягивают гайки, расположенные сверху, затем нижние.

5.выбирают по размеру шурупы, чтобы соединить поддон с рамой в выпуклых местах конструкции.

Применяя строительный уровень, выравнивают ножки. Если конструкция будет стоять с наклоном, то и дверцы не будут смыкаться плотно.

Поддон переворачивают, ставят на место, соединяя со сливным шлангом. Стыки смазывают герметиком. Далее проверяют на наличие протечек отверстие поддона. Чтобы проверить, перекрывают выход воды, наполняют поддон водой. Если протечек не обнаружено, можно переходить к следующему этапу.
