Мечтаете обновить электропроводку в квартире самостоятельно и сэкономить? Это возможно, но требует серьезного подхода, знаний и строгого соблюдения правил безопасности. Данное руководство – ваш надежный помощник в этом непростом деле. Мы расскажем о видах электропроводки, необходимых инструментах и материалах, пошагово опишем процесс монтажа и, самое главное, уделим особое внимание электробезопасности. Помните, неправильно выполненная электропроводка может привести к пожару или поражению электрическим током! Это руководство актуально на 2025 год и учитывает все современные требования.
Виды электропроводки
Существует несколько основных типов электропроводки, каждый из которых имеет свои преимущества и недостатки:
- Открытая электропроводка: Провода крепятся непосредственно к стенам или потолку с помощью специальных изоляторов. Плюсы: Простота монтажа, доступность для обслуживания. Минусы: Не эстетичный вид, повышенный риск повреждения.
- Скрытая электропроводка: Провода прокладываются внутри стен, потолка или пола в специальных каналах (штробах). Плюсы: Эстетичный вид, защита от механических повреждений. Минусы: Сложность монтажа, необходимость штробления стен.
- Электропроводка в гофре: Провода прокладываются внутри гофрированной трубы, которая защищает их от повреждений и влаги. Плюсы: Относительная простота монтажа, защита проводов. Минусы: Менее эстетична, чем скрытая проводка.
- Электропроводка в кабель-каналах: Провода прокладываются внутри пластиковых кабель-каналов, которые крепятся к стенам или потолку. Плюсы: Простота монтажа, возможность легкого доступа для обслуживания. Минусы: Не всегда эстетична, занимает место на стенах.
Необходимые инструменты и материалы
Для выполнения электромонтажных работ вам понадобятся:
- Инструменты: Отвертки (разных типов и размеров), плоскогубцы, кусачки, тестер, перфоратор, штроборез (для скрытой проводки), индикатор напряжения, уровень, рулетка, нож.

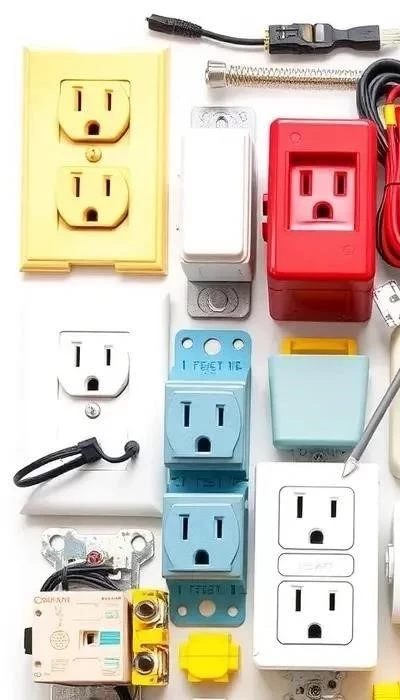

- Материалы: Кабель (ВВГнг-LS, NYM), розетки и выключатели, автоматические выключатели (автоматы), УЗО (устройство защитного отключения), гофра, кабель-каналы, крепежные элементы (дюбели, саморезы), соединительные коробки, изолента, клеммники Wago.
Требования к материалам: Используйте только сертифицированные материалы от проверенных производителей. Кабель должен соответствовать предполагаемой нагрузке и быть негорючим (ВВГнг-LS). Автоматические выключатели и УЗО должны быть правильно подобраны по номинальному току и чувствительности.
Пошаговая инструкция по монтажу
Этап 1: Планирование и проектирование
Начните с составления подробного плана электропроводки. Определите расположение розеток, выключателей, осветительных приборов и электроприборов. Разделите электропроводку на группы (освещение, розетки, мощные электроприборы) и для каждой группы выберите отдельный автоматический выключатель.
Этап 2: Разметка
Перенесите план на стены и потолок, отметьте места установки розеток, выключателей, соединительных коробок и прокладки кабеля.
Этап 3: Штробление (для скрытой проводки)
Аккуратно простробите стены и потолок, соблюдая глубину и ширину, необходимые для прокладки кабеля. Избегайте повреждения арматуры и других коммуникаций.
Этап 4: Прокладка кабеля
Проложите кабель в штробах, гофре или кабель-каналах. Соблюдайте правила прокладки (повороты под углом 90 градусов, горизонтальная или вертикальная прокладка). Не допускайте перегибов и натяжения кабеля.
Этап 5: Установка подрозетников и соединительных коробок
Установите подрозетники и соединительные коробки в подготовленные отверстия.
Этап 6: Подключение розеток и выключателей
Подключите розетки и выключатели к кабелю, соблюдая цветовую маркировку проводов (фаза – L, ноль – N, земля – PE). Используйте клеммники Wago для надежного соединения проводов.
Этап 7: Установка автоматических выключателей и УЗО
Установите автоматические выключатели и УЗО в электрощите, подключите их к кабелю и распределите нагрузку по группам.
Правила электробезопасности
Важно! Перед началом работ обесточьте электропитание! Работайте только в сухом помещении. Используйте диэлектрические перчатки и обувь. Не прикасайтесь к оголенным проводам. При обнаружении поврежденного кабеля немедленно обесточьте электропитание и замените кабель. Разделение на группы освещения, розеток и мощных приборов с отдельными автоматами – обязательное правило. Заземление – обязательный элемент современной электропроводки.
Проверка и тестирование
После завершения монтажа проверьте правильность подключения всех элементов электропроводки с помощью тестера. Включите электропитание и протестируйте работоспособность розеток, выключателей и осветительных приборов. Обязательно пригласите квалифицированного электрика для проверки и заземления электропроводки!
Советы и рекомендации
При выборе материалов отдавайте предпочтение качественным и сертифицированным продуктам. Располагайте розетки и выключатели в удобных и доступных местах. Используйте УЗО для защиты от поражения электрическим током. Защитите электропроводку от перегрузок и коротких замыканий с помощью автоматических выключателей. Регулярно проверяйте состояние электропроводки и своевременно устраняйте неисправности.
