Регулировка клапанов: для чего она нужна и что дает

Виды и сфера применения

Область применения соленоидного клапана не ограничивается хозяйственно-бытовой деятельностью. Наряду с централизованным отоплением и водоснабжением квартир и домов запорное оборудование можно увидеть в различных технологических системах, где они работают за счет срабатывания датчиков и таймеров.

Широко используется в следующих системах:

  • мелиорация (полив) газонов, садово-огородных участков, оранжерей — в таких клапанах плунжер находится в нормально закрытом положении и открывается при срабатывании таймера, запрограммированного на определенный временной интервал полива;
  • общественные туалеты, душевые, автомойки, моечные системы в сфере автосервиса — аналогичный принцип работы клапана, основанный на периодическом срабатывании таймера, открывающего поток воды;
  • отопительные системы — используются как защитные устройства, предотвращающие технологические потери при порыве труб, а также восполняющие объем воды в системе при ее испарении;
  • в промышленности — устройства служат своего рода дозаторами для подачи жидкости для смешивания различных материалов и сырья.

Основной задачей соленоидного клапана является равномерное и дозированное распределение и подача воды. Это обеспечивает точный контроль расхода и позволяет предотвратить потери основных ресурсов предприятия.

Другая цель использования клапана — регулирование основных гидравлических параметров трубопровода. Например, в системах отопления и горячего водоснабжения соленоид устанавливается для точного контроля движения и подачи воды.

Для этого устройство подключается к датчикам, запрограммированным на определенное давление или температуру. При наполнении системы водой температура труб и радиаторов естественно повышается до критической отметки, что может быть чревато аварией. Для предотвращения нежелательной ситуации клапан срабатывает, перекрывая приток горячей воды до тех пор, пока температура в систем не выровняется.

По видам можно классифицировать соленоидные клапаны на несколько категорий:

  • по принципу действия — нормально открытые, нормально закрытые и бистабильные;
  • по типу работы — одноходовые, двухходовые, трехходовые;
  • по виду соленоида — постоянного и переменного тока;
  • по типу соединения — резьбовые и фланцевые;
  • по способу работу механизма — прямого и пилотного действия.

Рекомендуем ознакомиться: Производство и применение ПВХ труб


Нормально закрытые клапаны устанавливаются таким образом, что плунжер находится в состоянии “закрыто”. При возникновении электромагнитного поля он открывается, позволяя воде двигаться по трубам. Такие устройства можно увидеть в системах полива газонов, садов, оранжерей.

Нормально открытые клапаны в ждущем режиме находятся в положении “открыто” и не препятствуют току воды. Как только возникает напряжение на индукционной катушке, плунжер перекрывает воду. Такие устройства обычно устанавливаются в системах отопления, водоснабжения, канализации.

Одноходовые клапаны — простые устройства, работающие либо на перекрытие, либо пропуск рабочей среды по трубам. Двухходовые модели могут использоваться для предотвращения обратного тока рабочей среды. Трехходовые устройства — самые сложные по конструкции — используются для смешения потоков воды разных температур, например, при подключении системы “теплый пол” к централизованному отоплению.

Электромагнитный клапан карбюратора Ваз 2109

Предпосылки для проверки электромагнитного клапана карбюратора следующие: машина периодически (либо вообще постоянно глохнет на холостом ходу). Электромагнитный клапан в карбюраторе солекс предназначен для подачи топлива в первую камеру карбюратора на холостом ходу. То есть этот клапан предназначен для того, чтобы карбюратор приготавливал рабочую смесь при закрытой дроссельной заслонке. Управляет клапаном экономайзер холостого хода — электронное устройство, включающее клапан при оборотах двигателя менее 1800 оборотов в минуту, и выключающее его при оборотах выше. Принцип работы электромагнитного клапана чрезвычайно прост: есть 12 вольт на фишке клапана — он открыт и через него течет бензин, нет напряжения — клапан закрывается и подача бензина прекращается.


Электромагнитный клапан карбюратора Ваз

Обратим внимание на один важный момент: у очень многих автомобилей данного семейства экономайзер холостого хода выведен из работы. То есть напряжение на клапан подается не с экономайзера, а напрямую, при включении зажигания

Поэтому Вам очень важно понять что управляет электромагнитным клапаном,так как сам клапан может быть исправен, а неисправна система управления клапаном. Давайте проверим сам клапан: заведите двигатель и оставьте работать на холостых оборотах (если проблема с тем, что двигатель глохнет возникает периодически)

Перед этим снимите воздушный фильтр с карбюратора, чтобы облегчить доступ к клапану. На работающем на холостом ходу двигателе снимите фишку с клапана. Двигатель должен заглохнуть. Если он не заглох, значит на вашем карбюраторе неправильно настроен холостой ход, но это уже другой вопрос. То что двигатель глохнет при снятии фишки, говорит о том, что в данный момент клапан работает. Глушим двигатель и ключом на 13 выкручиваем клапан из карбюратора. Теперь проверим его работу с помощью аккумулятора.


Подключаем +12В

Найдите кусок провода длиной сантиметров 30 и подсоедините его к массе аккумулятора. Сам клапан штырьком поставьте на клемму +12В и подключите массу к корпусу клапана.


Замыкаем массу на корпус

Должен раздаться щелчок: катушка втягивает шток клапана. Пощелкайте клапаном, если каждый раз он отрабатывает, то он исправен. Если же никаких щелчков вы не слышите, то такой клапан 100% неисправен. Если получилась такая ситуация ,что клапан работает как исправный, но при этом автомобиль иногда глохнет,то купите новый. Стоит он недорого, порядка 5$.


Протекание топлива через клапан

Если же клапан работает нормально но автомобиль всегда глохнет на холостом ходу, попробуйте следующее. Возьмите провод длиной около 1 метра,один конец его посадите на + 12 В аккумулятора, а другой на штырь клапана.Теперь клапан всегда открыт. Заведите машину, отпустите педаль газа,чтобы был холостой ход. Теперь машина глохнуть не должна, так как через постоянно открытый клапан холостого хода всегда открыт проток бензину. Если же машина все равно глохнет — продуйте клапан сжатым воздухом. Причина того, что от аккумулятора клапан работает, а от фишки нет в неисправности электронного экономайзера, но это ничего страшного, большинство владельцев девяток ездят без него. Необходимо просто протянуть провод от Б катушки зажигания на фишку клапана. Включили зажигание электромагнитный клапан открылся и открыт все время до выключения зажигания. Существенного перерасхода топлива от этого не будет.

На Главную

Как проверить соленоиды АКПП на «Хонде СР-В»?

Определить исправность соленоидов можно посредством компьютерной диагностики. Для этого нужно подключиться сканером к 16-контактному разъему OBD-II. Где он располагается? Находится он в левой части, у ног переднего пассажира (за кожухом центральной консоли.

Так, сканер покажет следующие ошибки:

  • Р-0745. Свидетельствует о неисправности соленоида давления.
  • Р-0746. Неправильная регулировка клапана давления.
  • Р-0747/8. Повреждение соленоида или электрической цепи.
  • Р-0751. Неправильная регулировка переключателя соленоида.

Этих кодов может быть множество. После их расшифровки становится понятно, что именно послужило причиной нестабильной работы АКПП. Выйти из строя может как один соленоид, так и несколько. Как правило, обычно это клапан задней передач. Но в любом случае проблему нужно решать.

Выбор оборудования для квартиры

Все элементы системы должны быть укомплектованы разрешительной документацией, российским паспортом, сертификатом и/или декларацией соответствия техрегламенту Таможенного союза, которые допускают их использование на территории РФ.

Комплект системы защиты от загазованности включает сам сигнализатор (их может быть два — от угарного и природного газа ), клапан-отсекатель, соединительные провода

Покупка специального набора предпочтительнее приобретения приборов по отдельности. В первом случае элементы комплекта уже согласованы между собой по параметрам, приспособлены для работы в бытовых условиях, снабжены инструкцией по эксплуатации.

На рынке представлены модели отечественного и импортного производства. Замена и ремонт первых обходится дешевле, выполняется проще.

Если подбираете оборудование по отдельности, обратите внимание, что есть модели датчиков, не рассчитанные на подключение электромагнитного клапана. Они сигнализируют об утечке, способны информировать владельца об опасности посредством отправки СМС на телефон, но газ не перекрывают

Монтаж одного датчика без клапана — это недорого, его можно установить самостоятельно, но надежность защиты от такой конструкции сомнительна. Да и действующим правилам такая система соответствовать не будет.

Разновидности электромагнитных запорных клапанов

К датчику подключаются два типа отсекателей: открытые (NO) и закрытые (NC). Первые блокируют подачу топлива только после срабатывания сигнализатора в системе. Вторые реагируют и при отключении электроэнергии.

Вернуть изначальное положение клапана после срабатывания можно как вручную, так и автоматически. В квартире на газовую трубу устанавливаются преимущественно клапаны с ручным взводом, они проще и дешевле.

Бытовые газовые отсекатели изготавливаются чаще всего из латуни или алюминия (силумина). Они подходят для различных неагрессивных газов: природного, пропана, сжиженного нефтяного

Нормально-открытые ручные отсекатели позволяют оборудованию работать пока нет напряжения питания на катушке. Обесточенное состояние продлевает срок их службы.

Но из-за отсутствия напряжения такой прибор не перекроет газ при отключении электроэнергии, что небезопасно.

При работе с нормально-открытым клапаном необходимо снять защитный колпачок, взвести затвор вверх до фиксации, надеть назад колпачок. Когда подается питание, отсекатель закрывается. Для возобновления работы процедура повторяется

Нормально-закрытый клапан на газ закрывается за секунду, если сработал сигнализатор или отключилась электроэнергия в квартире. В таком положении он остается до устранения опасных факторов.

Недостаток разновидности — постоянное напряжение на катушке и ее сильный нагрев (до 70 градусов).

Работая с нормально-закрытым клапаном, нужно сначала подать питание на катушку, снять защитный колпачок, взвести затвор до фиксации, надеть колпачок назад. При срабатывании действия повторяются

В продаже встречаются отсекатели с управлением электрическим импульсом. Они работают иначе. В открытом положении клапан удерживается защелкой. Если на катушку попадает импульс тока от датчика, защелка освобождается.

Если закрывающий импульс поступает при отключении электроэнергии (э/э) и при срабатывании сигнализатора, прибор действует как нормально-закрытый. Если импульс попадает только по сигналу датчика, клапан работает по принципу нормально-открытого и не прерывает подачу газа при отключении э/э. Эти алгоритмы можно менять с помощью настроек сигнализатора.

Больше информации о разновидностях электромагнитного клапана и принципе работы устройства мы мы привели в другой нашей статье.

Соотношение параметров отсекателя с системой

При выборе устройства имеет значение диаметр трубы на участке врезки клапана. В большинстве случаев для бытовых нужд подходит устройство со значением Dn 15, 20 или 25, что соответствует трубам 1/2″, 3/4″ и 1″.

Если в системе присутствует котел или колонка, не работающие при отключении напряжения в электросети, устанавливается нормально-открытый клапан.

Нормально-открытый отсекатель не удобен в паре с датчиком, который автоматически проверяет свои выходы. Сигнализатор будет посылать импульсы, что приведет к срабатыванию клапана

Если работа приборов не зависит от подачи электроэнергии, монтируется нормально-закрытый отсекатель. Он не заблокирует оборудование при отсутствии электричества и не оставит помещение без защиты.

Виды и сфера применения

Область применения соленоидного клапана не ограничивается хозяйственно-бытовой деятельностью. Наряду с централизованным отоплением и водоснабжением квартир и домов запорное оборудование можно увидеть в различных технологических системах, где они работают за счет срабатывания датчиков и таймеров.

Широко используется в следующих системах:

  • мелиорация (полив) газонов, садово-огородных участков, оранжерей — в таких клапанах плунжер находится в нормально закрытом положении и открывается при срабатывании таймера, запрограммированного на определенный временной интервал полива;
  • общественные туалеты, душевые, автомойки, моечные системы в сфере автосервиса — аналогичный принцип работы клапана, основанный на периодическом срабатывании таймера, открывающего поток воды;
  • отопительные системы — используются как защитные устройства, предотвращающие технологические потери при порыве труб, а также восполняющие объем воды в системе при ее испарении;
  • в промышленности — устройства служат своего рода дозаторами для подачи жидкости для смешивания различных материалов и сырья.

Основной задачей соленоидного клапана является равномерное и дозированное распределение и подача воды. Это обеспечивает точный контроль расхода и позволяет предотвратить потери основных ресурсов предприятия.

Другая цель использования клапана — регулирование основных гидравлических параметров трубопровода. Например, в системах отопления и горячего водоснабжения соленоид устанавливается для точного контроля движения и подачи воды.

Для этого устройство подключается к датчикам, запрограммированным на определенное давление или температуру. При наполнении системы водой температура труб и радиаторов естественно повышается до критической отметки, что может быть чревато аварией. Для предотвращения нежелательной ситуации клапан срабатывает, перекрывая приток горячей воды до тех пор, пока температура в систем не выровняется.

По видам можно классифицировать соленоидные клапаны на несколько категорий:

  • по принципу действия — нормально открытые, нормально закрытые и бистабильные;
  • по типу работы — одноходовые, двухходовые, трехходовые;
  • по виду соленоида — постоянного и переменного тока;
  • по типу соединения — резьбовые и фланцевые;
  • по способу работу механизма — прямого и пилотного действия.

Нормально закрытые клапаны устанавливаются таким образом, что плунжер находится в состоянии “закрыто”. При возникновении электромагнитного поля он открывается, позволяя воде двигаться по трубам. Такие устройства можно увидеть в системах полива газонов, садов, оранжерей.

Нормально открытые клапаны в ждущем режиме находятся в положении “открыто” и не препятствуют току воды. Как только возникает напряжение на индукционной катушке, плунжер перекрывает воду. Такие устройства обычно устанавливаются в системах отопления, водоснабжения, канализации.

Одноходовые клапаны — простые устройства, работающие либо на перекрытие, либо пропуск рабочей среды по трубам. Двухходовые модели могут использоваться для предотвращения обратного тока рабочей среды. Трехходовые устройства — самые сложные по конструкции — используются для смешения потоков воды разных температур, например, при подключении системы “теплый пол” к централизованному отоплению.

Электромагнитные клапаны

Электромагнитные соленоидные клапаны предназначены для управления потоками жидкостей и газов с максимальной вязкостью 37 мм2/сек, совместимых с материалами, используемыми для изготовления клапана и уплотнениями.

Электромагнитный клапан состоит из следующих основных элементов: корпуса (из латуни, нерж. стали или пластика) и соленоида (электромагнита), оснащенного сердечником, соединенного с диафрагмой.

Существуют две основные модификации электромагнитных клапанов:

— электромагнитные клапаны прямого действия — в которых, стержень катушки соленоида напрямую механически воздействует на диафрагму, перекрывающую поток жидкости или газа. Такие клапана могут работать даже при отсутствии давления в линии жидкости или газа, на которую они устанавливаются.

— электромагнитные клапана непрямого действия (пилотные электромагнитные клапана) — в которых стержень катушки соленоида управляет открытием / закрытием пилотного канала небольшого сечения в корпусе клапана. А, через этот канал уже осуществляется гидравлическое воздействие на диафрагму, перекрывающую поток жидкости или газа. Для этого гидравлического воздействия требуется определенное минимальное давление на входе в клапан.

Принцип действия электромагнитных клапанов прост. Электричество подается на контакты электромагнитной катушки — в результате чего сердечник «втягивается» в соленоид, за счет возникновения электромагнитного поля, открывая или закрывая поток основной жидкости (в электромагнитных калапанах прямого действия) или пилотный управляющий канал (в электромагнитных клапанах непрямого действия).

В нормально закрытых электромагнитных клапан — без подачи напряжения на катушку соленоида поток жидкости или газа неперекрыт; после подачи напряжения — поток открывается.

В нормально открытых электромагнитных клапанах — без подачи напряжения на катушку соленоида поток жидкости или газа открыт;после подачи напряжения на катушку соленоида — поток перекрывается.

Соленоидные катушки электромагнитных клапанов предназначены для непрерывной работы под напряжением (ED 100%) и имеют класс изоляции F (макс. +155С). Катушки имеют водонепроницаемыое стекловолоконное покрытие (класс защиты (IP65) и снабжены 3-х контактным разъемом согласно ISO 4400, 6952.

Стандартное напряжение питания: 24, 220-230В (+10% — 15%) переменного тока (частота 50-60 Гц); 12, 24 В постоянного тока.

 Kv — коэффициент пропускной способности клапана, равный потоку воды через клапан (в м3/час) при перепаде давления через клапана 1 бар и темпереатуре воды 5 — 40С.

Пилотные диафрагменные электромагнитные клапаны серии YCD .

Материал гидравлической части – латунь.

Материал уплатнений — NBR.

Модификации – нормально открытый и нормально закрытый клапаны.

Номинальная мощность — 24ВА, 220 Вт, 50 Гц; 18 Вт, 24В, пост. ток.

Пилотная диафрагма, малое напряжение.

Падение давления — 0,3 — 16 бар.

Макс. рабочее давление — 16 бар.

Температурный диапазон: -10 +90 С.

Тип Размер портов (трубная резьба G)  Ду, мм Cv, м3/ч

  Нормально закрытые клапана серии YCD11

YCD 1112

3/8″

13

4,5
YCD 1115 ½» 13

4,5

YCD 1120  ¾» 20 9,3
YCD 1125 1″ 25 12
YCD 1132

1 1/4″

35 24
YCD 1140 1 ½» 40 29
YCD 1150 2″ 50 48
 Нормально открытые клапана серии YCD12
YCD 1212

3/8″

13 4,5
YCD 1215 ½» 13 4,5
YCD 1220  ¾» 13 9,3
YCD 1225 1″ 13 12
YCD 1232

1 1/4″

13 24
YCD 1240 1 ½» 13 29
YCD 1150 2″ 13 48

Электромагнитные клапаны прямого действия серии 2W.

Материал гидравлической части – латунь.

Материал уплатнений — NBR.

Модификации – нормально открытый и нормально закрытый клапаны.

Номинальная мощность — 24ВА, 220 Вт, 50 Гц; 18 Вт, 24В, пост. ток.

Диафрагма прямого действия.

Падение давления — 0 — 10 бар.

Макс. рабочее давление — 10 бар.

Температурный диапазон: -10 +90 С.

Тип Размер портов (трубная резьба G) Ду, мм Cv, м3/ч
Нормально закрытые клапана серии 2W 31
2W 3115 ½»

15

4,5
2W 3120 ¾» 20

9,3

2W 3125 1″ 25 12
Нормально открытые клапана серии 2W 12
2W 1215 ½» 15 4,5
2W 1220 ¾» 20 9,3
2W 1225 1″ 25 12

Аксессуары к электромагнитным клапанам:

— Коннектор с 3-х ходовым контактным разъемом DIN 43650A;

— Катушка соленоида для серии YCD 11, A.C. 24, 220В 50Гц, D.C. 12, 24В (артикул — S21B);

— Катушка соленоида для серии YCD 12, A.C. 24, 220В 50Гц, D.C. 12, 24В (артикул — S21BТ).

Проверка клапана

Проверка электромагнитного клапана на правильность его работы можно осуществлять в трех различных режимах:

  • при работе двигателя на холостом ходу;
  • при торможении двигателем;
  • после выключения зажигания.

Общую исправность клапана можно проверить после включения зажигания. Для этого нужно повысить обороты двигателя на холостом ходу до уровня 2100 Об/мин. После пересечения этой отметки должен раздаться характерный щелчок, который означает, что клапан закрылся. После этого можно понижать обороты, как только их количество достигнет 1900 Об/мин, должен вновь раздаться щелчок, означающий, что клапан открылся.

При торможении двигателем, когда остается включенной передача, клапан не должен открываться, даже если обороты двигателя упали ниже 1900 Об/мин. Если в этот момент раздается щелчок, то клапан работает неправильно.

Если после того, как выключено зажигание двигателя, происходят детонации и вибрации, то это означает, что клапан не перекрывает жиклер холостого хода и топливная смесь поступает в двигатель, что также свидетельствует о неисправности электромагнитного клапана.

Также можно элементарно проверить клапан, отсоединив провод питания при заведенном двигателе. Сразу после отсоединения мотор должен заглохнуть.

Можно проверить клапан и полностью отсоединив устройство от карбюратора. После демонтажа клапана его можно подсоединить к аккумуляторной батарее, после этого должен раздаться щелчок, а игла клапана втянуться втянуться в устройство. После отключения питания снова должен раздаться щелчок, а игла выдвинуться.

Проблема с электромагнитным клапаном может заключаться не только в его неисправности, но и в электронном блоке управления и в проводах. Проверить работоспособность провода можно с помощью мультиметра (12 В ± 10%).

Проверка работоспособности блока управления потребует подключения клапана к АКБ с помощью дополнительного провода. Также необходима контрольная лампочка штатного напряжения. Для начала нужно отсоединить питающий провод от клапана и подсоединить его к положительной клемме АКБ. Дополнительный провод также подключается к плюсу аккумулятора. После этого нужно завести мотор, на отсечке в 900 Об/мин контрольная лампа должна загореться, после достижения 2100 Об/мин — потухнуть. При снижении до 1900 Об/мин — вновь загореться. Если такие показатели соблюдены, но двигатель глохнет на холостых оборотах, то, вероятно, неисправность заключается в блоке управления клапаном.

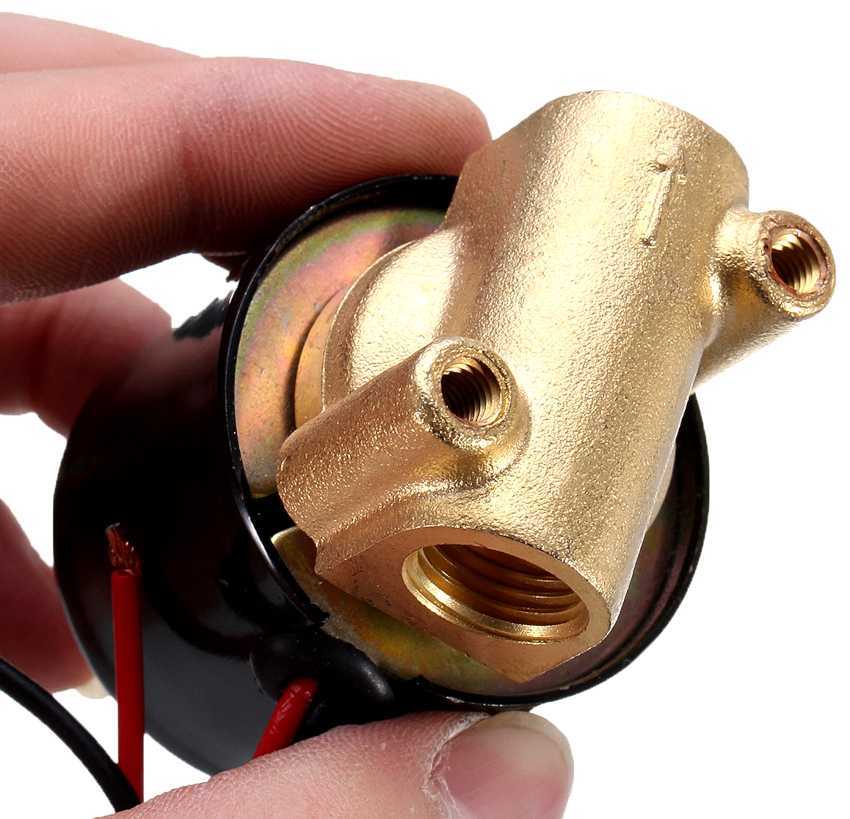

Как установить своими руками электроклапан для воды (12 Вольт, 220В)

С установкой электромагнитного клапана (12 Вольт, 220В) на воду можно справиться самостоятельно. Чтобы избежать ошибок в процессе этого, желательно придерживаться некоторых правил:

  • не допускается монтаж запорного устройства, оснащенного катушкой, которая способна выполнять функцию рычага;
  • все работы по установке или демонтажу клапана можно выполнять только после того, как система полностью обесточена;
  • нужно позаботиться о том, чтобы вес трубопровода не оказывал давления на корпус клапана.

Важно!В процессе монтажа электроклапана для воды (12 Вольт, 220В) своими руками необходимо контролировать направление стрелки на корпусе устройства. Она должна показывать в ту же сторону, куда движется вода по трубопроводу

Запорные устройства могут использоваться в условиях открытой местности, например, на локальных очистных сооружениях, которые нередко можно встретить на дачных участках. В этом случае электромагнитный прибор нуждается в дополнительной защите. Для этих целей подойдет стандартная ФУМ-лента. Ее также необходимо использовать, если работа осуществляется при низких температурах.

Автополив своими руками: как установить и использовать систему орошения на участке

Выбор составляющих компонентов. Схемы автополива. Дождевание, капельное орошение и внутрипочвенный автоматизированный полив.

При подключении устройства к сети электропитания обязательно нужно применять гибкий кабель. Рекомендуемое сечение жил – 1 мм.

В процессе установки устройства своими руками необходимо контролировать направление стрелки на корпусе электроклапана

Процесс установки соленоидного клапана (220В, 12В): практические советы

Прежде чем перейти к непосредственному монтажу, нужно определить, какой тип подключения будет для этого использоваться.

При резьбовом соединении на выходном и входном патрубках имеется внутренняя или внешняя резьба. Применяя фитинги соответствующего размера и конфигурации, арматуру можно встроить в трубопроводную систему. Этот вариант считается наиболее удобным, если клапан устанавливается своими руками.

При фланцевом соединении используются патрубки, которые на концах имеют фланцы. Эти же элементы должны присутствовать и на трубах. Стягивание деталей осуществляется с помощью болтов. Фланцевое соединение позволяет создать в системе высокую интенсивность потока, а также давление немалой величины. Чаще всего оно встречается на магистралях со средним и высоким показателем давления.

Инструкция с подробным описанием процесса монтажа прилагается к каждой упаковке с клапаном. Если все сделать правильно, устройство будет исправно работать, обеспечивая защиту от протечек. Устанавливая прибор, необходимо оставить немного дополнительного пространства в зоне его монтажа. Это нужно для того, чтобы при необходимости можно было снять и заменить соленоид. Кроме этого, наличие свободного места позволит контролировать работу клапана, используя для этого механизм, обеспечивающий подъем штока вручную.

Каждый электромагнитный клапан комплектуется подробной инструкцией по установке устройства

Желательно установить фильтр на входе в клапан. Он будет задерживать твердые частицы, размер которых превышает 800 мкм. Перед ТРВ следует монтировать только нормально закрытый клапан. Чтобы исключить вероятность гидроудара при открывании запорного устройства, между ним и ТРВ нужно оставить как можно меньше места.

Важно!Монтаж электромагнитных клапанов на воду осуществляется исключительно катушкой вверх. Не рекомендуется использовать переходники на отрезке до и после клапана

Эти элементы могут сузить диаметр трубопровода, повышая риск возникновения гидроудара. Переходники лучше размещать перед ТРВ. Если установить вертикально в соленоидный клапан трубку Т-образной конфигурации, которая будет выполнять функцию демпфера, можно снизить силу гидроудара, возникающего при закрытии. Кроме этого, наличие такой трубки позволит увеличить срок службы устройства. Демпфер крайне необходим, если трубопровод имеет большую протяженность и малый диаметр

Не рекомендуется использовать переходники на отрезке до и после клапана. Эти элементы могут сузить диаметр трубопровода, повышая риск возникновения гидроудара. Переходники лучше размещать перед ТРВ. Если установить вертикально в соленоидный клапан трубку Т-образной конфигурации, которая будет выполнять функцию демпфера, можно снизить силу гидроудара, возникающего при закрытии. Кроме этого, наличие такой трубки позволит увеличить срок службы устройства. Демпфер крайне необходим, если трубопровод имеет большую протяженность и малый диаметр.

Диагностика

Итак, как проверить сопротивление соленоида АКПП на автомобиле? Для этого нам нужно осуществить «прозвонку». Стоит знать, что со временем из-за агрессивных условий работы металл стареет и сопротивление обмотки электромагнитного клапана увеличивается. Именно эту характеристику нам следует определить. Для того чтобы проверить соленоид АКПП автомобиля, нам понадобится мультиметр. Его переводим в режим омметра.

Дальше нужно добраться до самих соленоидов. Как это сделать? Необходимо снять гидравлический блок с автоматической коробки. Он находится на днище трансмиссии (в некоторых случаях – сбоку). Дальше отсоединяем контакты каждого электромагнитного клапана от соответствующих разъемов, что идут на ЭБУ.

Чтобы проверить соленоиды в АКПП мультиметром, на следующем этапе подключаемся щупами тестера к соленоиду. Все клапаны измеряются по отдельности. Норма для каждого разная. Так, для клапана EV-1 нормальное сопротивление составляет от 65 до 66 Ом. Важный момент: замеры должны производиться при температуре +20 градусов Цельсия. При другой температуре данные могут быть неточными.

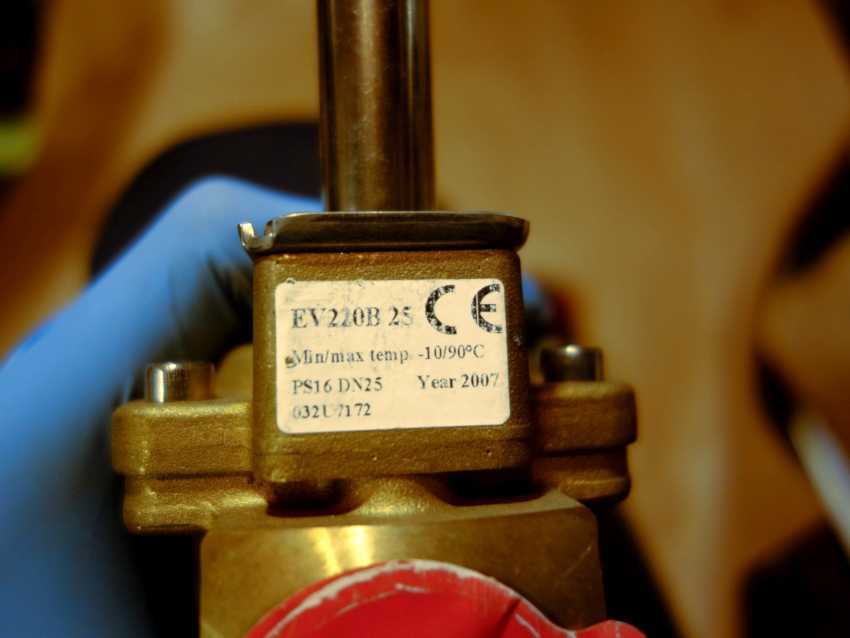

Для электромагнитного клапана EV-2 норма составляет от 55 до 65 Ом. Для клапана EV-3 норма такая же. Соленоид EV-4 является рабочим, если после замеров мы получили результат от 4,5 до 5,1 Ом. Что касается пятого клапана, его сопротивление должно быть таким же, как и у второго. Для шестого (если такой имеется в коробке) норма — от 4,5 до 5 Ом. Соленоид EV-7 считается рабочим, если его сопротивление составляет от 55 до 65 Ом. Нелишней будет и проверка датчика температуры АТФ-жидкости.

Выбор клапана

Прежде чем приступать к выбору клапана, необходимо выяснить устройство арматуры, принцип ее действия и область применения.

Устройство арматуры

Электромагнитный или соленоидный клапан состоит из следующих элементов:

  1. корпуса запорной арматуры, который может быть изготовлен из латуни, бронзы и иных материалов, не подверженных коррозии;
  2. поршня и штока, изготовленных из материалов, обладающих достаточными для работы устройства магнитными свойствами;
  3. мембраны – чувствительного элемента, подающего сигналы о возникновении аварийной ситуации;
  1. электромагнитной катушки (соленоида), располагаемой в защитном корпусе.

Составляющие элементы соленоидного клапана

Как работает клапан

Принцип работы клапана:

  1. в обычном положении, в зависимости от вида устройства, пружина клапана находится в опушенном/поднятом состоянии;
  2. при подаче электромагнитного сигнала на катушку клапана (220в) пружина поднимается, пропуская излишний поток жидкости, или поднимается для перекрытия потока соответственно;
  3. после снятия напряжения составляющие арматуры приходят в обычное состояние.

Схема действия электромагнитного клапана

Область использования

Для чего нужен соленоидный клапан? Арматура используется:

в системах водоснабжения для смешивания потоков и достижения оптимальной температуры или аварийного перекрытии системы;

Соленоидные клапан на трубах подачи воды в жилое помещение

  • в системах отопления для снижения потерь при испарении жидкости;
  • в канализационных сетях, особенно в местах общественного пользования. Арматура также устанавливается для снижения потерь;
  • в оросительных системах. Монтаж электромагнитного клапана позволяет задавать временные интервалы подачи воды для полива растений;
  • в моечной технике бытового и промышленного назначения для обеспечения бесперебойной работы слива.

Разновидности клапанов

Произвести классификацию электромагнитных клапанов можно по нескольким признаками:

  1. в зависимости от механизма действия клапаны подразделяются на арматуру:
    • прямого действия. Запорный элемент клапана работает под управлением сердечника, на который подается напряжение;
    • пилотного действия. Такая арматура дополнена пилотным клапаном, который и осуществляет управление запорным элементом;

Арматура с дополнительным клапаном управления

  1. по положению запорного элемента выделяют:

Открытый электромагнитный клапан в стандартном положении

Принцип работы закрытого электромагнитного клапана

  1. по количеству патрубков:
    • одноходовые – клапаны с одним патрубком. Используются для аварийного перекрытия;
    • двухходовые – имеют два патрубка. Арматура может использоваться как для перекрытия/открытия потока, так и для смешивания;
    • трехходовые – три патрубка. Способны выполнять как функцию смешивания, так и функции регулирования и перекрытия.

Электромагнитный клапан с тремя патрубками

О разных видах клапан, устройстве арматуры и принципе работы подробно рассказано на видео.

Клапаны электромагнитные высокого давления

Клапаны электромагнитные высокого давления применяются в системах распределения, коллекторах. Автоматизация работы обеспечивается электроприводом: устройство управляется дистанционно, срабатывает при отключении или подаче питания. Можно применять в сборке сложной сети, так как отключение в случае аварийного режима производится автоматически.

Материалы электромагнитных клапанов высокого давления

Уплотнения поршня:

Уплотнение

  • TEFLON — устойчив к кислотам и щелочам.
  • FKM — применяются в трубопроводах с агрессивными рабочими средами: бензин, минеральные кислоты, углеводороды, масла
  • PTFE — химическая устойчивость превосходит таковую всех эластомеров и некоторых термопластов. Отличается хорошей устойчивостью к набуханию практически во всех рабочих средах.
  • PEEK — полиэфиркетон с высокой химической устойчивостью универсального применения.
  • EPDM — отличается стойкостью к разбавленным щелочам, не теряет эластичность при низких температурах. Ограничение — транспортировка минеральных, животных масел и жиров.

Исполнение:

  • нормально-закрытый — при подаче напряжения открывается запорной устройство. Если напряжения нет — рабочая среда перекрывается;
  • нормально-открытый — отсекает поток при срабатывании. Применяется для дистанционного управления.

По способу присоединения:

  • муфтовые электромагнитные клапаны высокого давления соединяются при помощи резьбы;
  • фланцевые — монтируются на ответный фланец болтами или шпильками.

Принцип действия:

  • Электромагнитный клапан высокого давления прямого действия. Основной канал перекрывается напрямую поршнем, которым управляет соленоид.
  • Непрямого действия. Поток перекрывается за счет дополнительного канала пилотного клапана.

Как монтируют клапан:

Как монтируют клапан гидравлический электромагнитный высокого давления

Соленоид устанавливается в горизонтальном положении, катушкой вверх. Концы трубопровода очищаются от загрязнений: песка, окалин и т.д

Перед установкой важно определить направление движения рабочей среды. Стрелка на корпусе указывает правильное положение устройства

Электромагнитный клапан фиксируется фланцами или резьбой с применением соответствующего уплотнения.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лофт-студио
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
