Зачем нужна вентиляция в канализации в частном доме

Установка

Перед тем, как установить фановую трубу, необходимо рассчитать её размеры. Для установки гофрированной трубы и сточной используется отвод с диаметром 110 мм. Этот показатель зависит от того, какой диаметр имеет сливная труба. Чаще всего отвод от унитаза делается с сечением 75 мм, но при сильном напоре воды он может перекрыться, что создаст некоторые неудобства. Поэтому для дополнительной его защиты применяется фановая труба большего диаметра.

Схема: фановая вентиляция

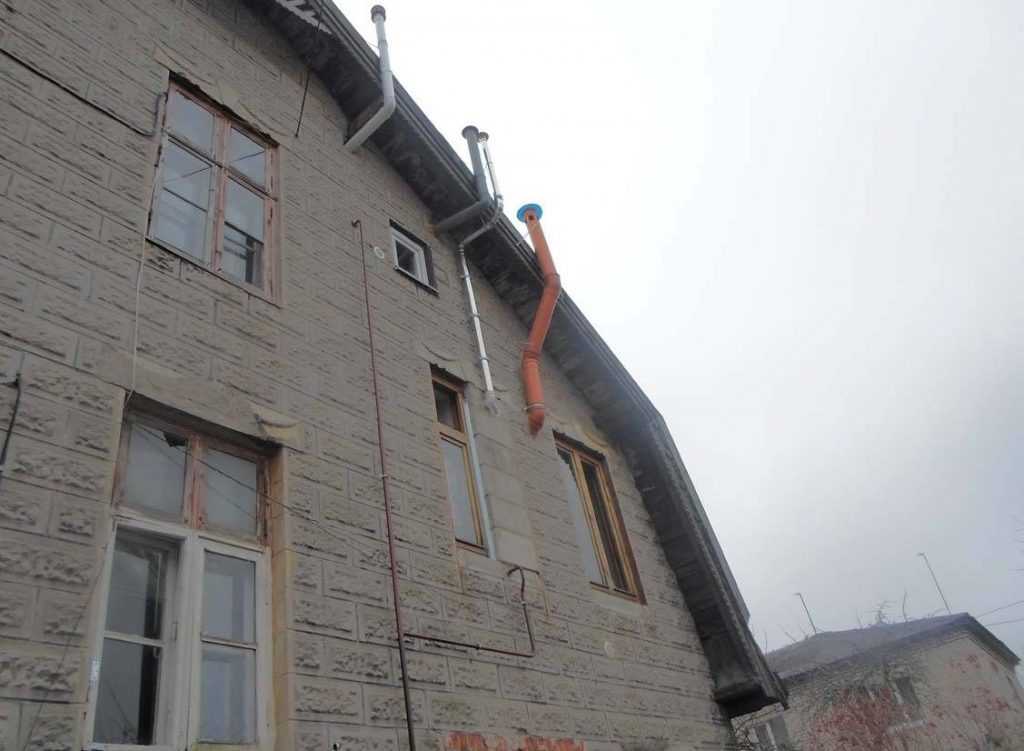

Еще одним серьезным моментом установки является то, что отвод фановой трубы должен находиться на месте, где канализационные запахи будут вентилироваться свежим воздухом. Желательно располагать его на открытом пространстве или непосредственно совмещать с вентиляционными каналами.

Видео: подготовка и монтаж фановых труб канализации коттеджа

Основные правила, как устанавливается гибкая фановая вентиляционная труба:

  1. Разрез соединения фана всегда больше, чем размер магистральной трубы, иначе соединение не будет герметичным и может нарушиться при большом напоре сточных вод;
  2. Армированная фановая канализационная труба должна выводиться под холодным помещением, не отапливаемым, а начинаться в теплом, это поможет организовать правильную вентиляцию. При этом согласно СНиП для инсталляции не подходят чердаки (потому что фан должен уходить вниз) и уличные помещения, т. к. нужно обеспечить отличную теплоизоляцию трубы;
  3. Чаще всего на весь дом устанавливается одна такая вентиляции. Для обеспечения разветвления используется специальная крестовина. Иногда применяется тройник. В отдельных случаях, при неправильной планировке здания, можно сделать несколько вентиляции для каждого санузла, но тогда под каждый схема разрабатывается индивидуально.

После того, как Вы определились, для чего нужна фановая вентиляция и звукоизоляция, нужно приступать к монтажу трубы. Для этого предварительно нужно подготовить процесс работы. Вода в стояке отключается, а в намеченном месте труба разрезается. В зависимости от типа расположения вентиляции, вы можете установить трубопровод горизонтально или вертикально. Горизонтальное размещение позволит не нарушить красоту интерьера, но считается более сложной конструкцией, чем вертикальное.

Схема: установка фановой трубы

После коммуникация с раструбом вводится в подготовленный магистральны трубопровод на определенную глубину. Некоторые мастера для удобства установки используют разъемную фановую трубу. Раздвижная конструкция позволяется при необходимости осуществлять чистку системы канализационных стоков.

Независимо от того, какой диаметр наружной или внутренней фановой трубы был выбран, в не1 обязательно нужно установить обратный вакуумный клапан.

Что это такое? Вакуумный клапан или прокладка используется для следующих целей:

  1. Защита канализационных стоков от грызунов и прочих животных;
  2. Для предотвращения возврата стоков. Довольно часты случаи, когда в канализационный стояк вовсе не устанавливалась обратка, тогда при аварии фекалии могут пойти назад в жилье;
  3. Если возникает проблема со смешением, то клапан препятствует возвращению в канализационный сток искусственных примесей;
  4. С его помощью обеспечивается полная герметизация стоков.

Монтаж обратного клапана представляет собой простой, но очень важный процесс установки канализационной системы. Для начала перекрывается вода в стояке, труба изнутри полностью вытирается и обезжиривается специальными составами

Очень важно не смазывать её силиконовыми герметиками или клеями – они могут негативно повлиять на целостность клапана

После, в трубу вставляется специальная вставка, которая в дальнейшем будет служить основой для фана. Затем, монтируется вакуумный клапан. Его нужно защелкнуть в трубе, но следить за тем, чтобы лепестки устройства были открыты, загнуты к основанию.

Если размер колена находится в пределах 110 мм, то нужно также воспользоваться специальным адаптером. Это короб с дополнительными отводами, который поможет сделать более плотную связь между клапаном и магистралью. Еще один вариант установки клапана – сразу в трубу, тогда соединение представляет собой разрезанную трубу, в которую вставлен клапан вместе с фаном.

Обратный клапан

Купить коммуникацию можно в любом сантехническом магазине, большой популярностью пользуется белая фановая труба 75 таких марок как Mcalpine, Jimten, Plastimex, Sanmix, Viega (цена зависит от размера, армирования и прочих характеристик).

Цена вентиляции канализации

Схемы вентиляции канализации частных домов всегда отличаются, т.к. они строятся по индивидуальным проектам. Поэтому затраты на ее создание разные. Профессиональные сантехники оценивают свою работу по таким статьям:

  • Проектирование вытяжной системы;
  • Расходы на покупку элементов и их доставку;
  • Монтажные работы;
  • Проверка работоспособности конструкции и ее обслуживание в гарантийный период.

Расходы зависят от таких факторов:

Способ отвода газов из канализации. Если выбрана внутридомовая вентиляция, ее лучше делать на стадии строительства дома. В этом случае не надо будет платить за восстановление порядка в доме. Если здание построено, с фановой трубой рекомендуется не связываться. Затраты на ее монтаж снаружи дома будут несоизмеримо меньше.
Отказ от фановой трубы и использование вакуумных клапанов снизят ваши расходы, но система может давать сбои.
Принудительная вентиляция повысит стоимость конструкции из-за наличия электрических приборов.
Цена вентиляции канализации зависит от размеров здания. Чем больше дом, тем больше понадобится расходных материалов. Появляется необходимость соединять магистрали, что усложняет конструкцию.
Увеличение количества сантехнических приборов приводит к монтажу дополнительных элементов системы — вакуумных клапанов и сифонов.
Работа на высоте также увеличивает стоимость работ. В этом случае могут понадобиться настилы и другие конструкции.
Дороже стоят работы с тяжелыми и крупногабаритными изделиями.
Цена вентиляции канализации зависит от используемых дополнительных устройств, особенно вакуумных клапанов. Самое дорогостоящее оборудование выпускает компания HL из Австрии. Средние цены на этот прибор у компании MCAlpini из Великобритании. Традиционно изделия отечественного производства самые дешевые

Обратите внимание на продукцию компании «Политек».

Цена монтажа вентиляции канализации в России (г. Москва):

Виды работ Цена
Монтаж фановой трубы, лежак 50 мм 330-370 руб./м.п.
Монтаж фановой трубы, лежак 100 мм 410-460 руб./м.п.
Установка хомута 50 мм 30-70 руб./шт.
Установка хомута 100 мм 80-120 руб./шт.
Расчеканка раструба чугунной фановой трубы от 500 руб./шт.
Штроба по бетону от 450 руб./м.п.
Штроба по кирпичу 330-380 руб./м.п.
Выполнение проемов в перекрытии 390-420 руб./м.п.
Комплексные работы Цена, руб.
Замена фановой трубы ДУ50 (чугун на пластик) без разрушения стен (удаление старой, установка новой), монтаж 2-х сифонов, обвязки санустановки 3500-4500
Замена фановой трубы ДУ50 (чугун на пластик) с разборкой стены (удаление старой, установка новой), монтаж 2-х сифонов, обвязки санустановки 4500-5500
Замена пластиковой фановой трубы ДУ50 на такую же в квартире (удаление старой, установка новой стены), монтаж 2-х сифонов, обвязки санустановки 2500-3500
Замена фановой трубы до перекрытия 3500-4500
Установка фановой трубы в перекрытие (при его замене) 1200-1800

Цена монтажа вентиляции канализации в Украине (г. Киев):

Виды работ Цена
Монтаж фановой трубы, лежак 50 мм 140-190 грн./м.п.
Монтаж фановой трубы, лежак 100 мм 180-220 грн./м.п.
Установка хомута 50 мм 10-30 грн./шт.
Установка хомута 100 мм 20-40 грн./шт.
Расчеканка раструба чугунной фановой трубы от 500 грн./шт.
Штроба по бетону от 450 грн./м.п.
Штроба по кирпичу 140-190 грн./м.п.
Выполнение проемов в перекрытии 180-200 грн./м.п.

Как сделать вентиляцию канализации — смотрите на видео:

Часто канализационная система и ее вентиляция проектируется без точного соблюдения строительных норм и подбора комплектующих, что становится причиной плохой работы конструкции. К тому же дефекты проявляются не сразу, а через определенный промежуток времени, когда их тяжело устранить. Поэтому к обустройству вентиляции канализации необходимо относиться серьезно на всех этапах, начиная от создания проекта и заканчивая монтажными работами.

Статья по теме: Локальная канализация для дачи и загородного дома

Функции вентиляционной системы в доме

Организация канализации в частном доме должна быть проведена качественно и грамотно. Поэтому при построении проекта должны быть учтены все нюансы. В том числе и вентиляционный чертеж.

Перед монтажом вентиляции следует все продумать и посмотреть обучающее видео

Трубы канализации должны складываться не только в трубопровод для стоков, но и грамотно выполненную вентиляцию. Это необходимый элемент, который обязательно должен присутствовать в каждом доме, особенно если он имеет два и более этажей.

Какую функцию выполняет вентиляция:

  1. Именно благодаря ей при сливе стоков в разных точках в доме сглаживается разница давлений. Это уберегает от поломки.
  2. Без нее может происходить застой газов на линии. Это плохо влияет на функционирование системы.
  3. Если не сделать вентиляцию, может сорвать гидравлические затворы, которые представляют собой водяные пробки. В этом случае все неприятные запахи окажутся дома.

Не во всех случаях необходимо включение в систему канализации вентиляции. Однако есть случаи, когда без этого элемента не обойтись:

  1. Если в частном доме присутствует два и более этажа. Особенно если на каждом этаже присутствует своя кухня, туалет и ванная.
  2. Если стояк и трубопровод по своему диаметру не достигает 5 сантиметров. В этом случае даже небольшая разница давлений может сорвать гидравлические запоры.
  3. Когда проект участка подразумевает установку на территории септика или выгребной ямы. Вентиляция в этом случае убережет вас от проникновения в дом запаха отстаивающихся стоков.

Вентиляционная система может быть установлена не только тогда, когда это необходимо по строительным нормам. Если вы установите ее даже в канализацию одноэтажного дома, качество путей оттока сливных вод будет повышено.

Установка

Перед тем, как установить фановую трубу, необходимо рассчитать её размеры. Для установки гофрированной трубы и сточной используется отвод с диаметром 110 мм. Этот показатель зависит от того, какой диаметр имеет сливная труба. Чаще всего отвод от унитаза делается с сечением 75 мм, но при сильном напоре воды он может перекрыться, что создаст некоторые неудобства. Поэтому для дополнительной его защиты применяется фановая труба большего диаметра.

Схема: фановая вентиляция

Еще одним серьезным моментом установки является то, что отвод фановой трубы должен находиться на месте, где канализационные запахи будут вентилироваться свежим воздухом. Желательно располагать его на открытом пространстве или непосредственно совмещать с вентиляционными каналами.

Видео: подготовка и монтаж фановых труб канализации коттеджа

Основные правила, как устанавливается гибкая фановая вентиляционная труба:

  1. Разрез соединения фана всегда больше, чем размер магистральной трубы, иначе соединение не будет герметичным и может нарушиться при большом напоре сточных вод;
  2. Армированная фановая канализационная труба должна выводиться под холодным помещением, не отапливаемым, а начинаться в теплом, это поможет организовать правильную вентиляцию. При этом согласно СНиП для инсталляции не подходят чердаки (потому что фан должен уходить вниз) и уличные помещения, т. к. нужно обеспечить отличную теплоизоляцию трубы;
  3. Чаще всего на весь дом устанавливается одна такая вентиляции. Для обеспечения разветвления используется специальная крестовина. Иногда применяется тройник. В отдельных случаях, при неправильной планировке здания, можно сделать несколько вентиляции для каждого санузла, но тогда под каждый схема разрабатывается индивидуально.

После того, как Вы определились, для чего нужна фановая вентиляция и звукоизоляция, нужно приступать к монтажу трубы. Для этого предварительно нужно подготовить процесс работы. Вода в стояке отключается, а в намеченном месте труба разрезается. В зависимости от типа расположения вентиляции, вы можете установить трубопровод горизонтально или вертикально. Горизонтальное размещение позволит не нарушить красоту интерьера, но считается более сложной конструкцией, чем вертикальное.

Схема: установка фановой трубы

После коммуникация с раструбом вводится в подготовленный магистральны трубопровод на определенную глубину. Некоторые мастера для удобства установки используют разъемную фановую трубу. Раздвижная конструкция позволяется при необходимости осуществлять чистку системы канализационных стоков.

Независимо от того, какой диаметр наружной или внутренней фановой трубы был выбран, в не1 обязательно нужно установить обратный вакуумный клапан.

Что это такое? Вакуумный клапан или прокладка используется для следующих целей:

  1. Защита канализационных стоков от грызунов и прочих животных;
  2. Для предотвращения возврата стоков. Довольно часты случаи, когда в канализационный стояк вовсе не устанавливалась обратка, тогда при аварии фекалии могут пойти назад в жилье;
  3. Если возникает проблема со смешением, то клапан препятствует возвращению в канализационный сток искусственных примесей;
  4. С его помощью обеспечивается полная герметизация стоков.

Монтаж обратного клапана представляет собой простой, но очень важный процесс установки канализационной системы. Для начала перекрывается вода в стояке, труба изнутри полностью вытирается и обезжиривается специальными составами

Очень важно не смазывать её силиконовыми герметиками или клеями – они могут негативно повлиять на целостность клапана

После, в трубу вставляется специальная вставка, которая в дальнейшем будет служить основой для фана. Затем, монтируется вакуумный клапан. Его нужно защелкнуть в трубе, но следить за тем, чтобы лепестки устройства были открыты, загнуты к основанию.

Если размер колена находится в пределах 110 мм, то нужно также воспользоваться специальным адаптером. Это короб с дополнительными отводами, который поможет сделать более плотную связь между клапаном и магистралью. Еще один вариант установки клапана – сразу в трубу, тогда соединение представляет собой разрезанную трубу, в которую вставлен клапан вместе с фаном.

Обратный клапан

Купить коммуникацию можно в любом сантехническом магазине, большой популярностью пользуется белая фановая труба 75 таких марок как Mcalpine, Jimten, Plastimex, Sanmix, Viega (цена зависит от размера, армирования и прочих характеристик).

Показания к применению фановой трубы

Исходя из действующей нормативной строительной документации, сооружение канализации без использования фановых труб применимо в случае, когда возводится жилая постройка не выше двух этажей. В первую очередь это объясняется незначительным количеством одноразовых стоков канализационных вод.

Но часто и в одноэтажных постройках возникает необходимость монтажа фановых труб. Такая потребность появляется при единоразовом сливе больших объёмов стоков, в случае если сечение вертикальных стояков полностью перекрывается потоком сточной воды. Это часто может происходить, если одновременно используется, например, мойка и унитаз.

Хочется отметить, что в большинстве случаев унитаз монтируют на канализационную трубу с диаметром 110 мм, а сечение патрубка сливного бачка не превышает 70 мм. В свою очередь, все остальные системы, требующие, отвода сточных вод подключаются с помощью сифонов с диаметром трубы не более 50 мм. Поэтому при использовании только одного прибора перекрыть диаметр стояка не получится.

Любую бытовую технику, использующую воду, подключают к канализации также патрубками небольшого диаметра и поэтому они сильно повлиять на объёмы одноразовых сливов не могут. Исходя из этого монтаж фановой трубы в такой ситуации, производится по личному желанию владельца дома.

На сегодняшний день обустройство канализационных систем с фановой трубой рекомендовано в следующих ситуациях:

  • установка в загородных домах стояков малого диаметра, которые не превышают 50 мм;
  • наличие более нескольких этажей, если на каждом из них используется санузел;
  • если в здании имеется бассейн или другое водопроводное оборудование, которое генерирует большие объёмы стоков.

Также в случае если в доме более одного санузла, которые используются разными членами семейства одновременно, установка фановой трубы является обязательной.

Основные требования, предъявляемые к монтажу фановых труб

Установка фановой трубы должна всегда происходить с точным соблюдением правил проведения работ, подобного рода.

  1. Диаметр фановых труб в разрезе не должен составлять меньше чем параметры центрального стояка, к которому будет происходить подсоединение канализации. Стандартные размеры таких труб составляют 110 и более миллиметров.
  2. Верхнюю или наружную часть фановой трубы располагают в местах, откуда канализационные запахи свободно удаляются потоками воздуха.

На практике монтаж или замена фановой трубы выполняется методом её ввода в специальный вентиляционный канал, который обустраивается на этапе возведения строения. Если вентиляционный канал не был предусмотрен или его объёма недостаточно, фановые трубы для канализации монтируются горизонтально и выводятся через стену, на улицу.

Также фановые трубы в загородных домах позволяют решить ещё одну побочную проблему, которая в большинстве случаев связана с длительным отсутствием владельцев дома. В результате неиспользования канализационной системы, даже если все сантехнические приборы установлены в соответствии с действующими нормами, может появляться неприятный аромат сточных вод.

Это обусловлено малыми объёмами сифонов, соединяющих, раковины, ванны, умывальники и стояк. Если они долго не используются, то вода в них просто пересыхает и открывает доступ канализационным запахам в дом. Использование фановой трубы способно исправить такую проблему и происходит это благодаря следующим физическим свойствам:

  • тёплый воздух создаёт определённое разряжение в системе, и позволяет запахам подниматься по стояку;
  • в случае пересыхания воды в сифоне воздушные потоки будут двигаться не из канализации в здание а, наоборот, из помещения в канализационный стояк и далее на улицу.

Следовательно, даже при полном пересыхании воды в сифоне в помещении никакого неприятного запаха не будет, а воздух по-прежнему останется свежим и чистым.

Практически все профессиональные строители советуют оборудовать любую канализационную системы действенной вентиляцией, даже если возводится здание высотой не больше двух этажей.

А в некоторых случаях вентиляционная система не будет лишней и в одноэтажной постройке. Благодаря этому дом будет полностью защищён от появления любых неприятных ароматов сточных вод.

Когда применяется вакуумный клапан

Второй вариант обустройства вентиляции кроется в установке
вакуумных клапанов. Однако этот способ рекомендуется лишь тогда, когда
поставить фановые трубы невозможно по техническим нестыковкам, либо их
установка является финансово невыгодной.

Принцип работы устройства заключается в соединении створки и
пружины, обладающей низким значением сопротивления. Когда приспособление
закрыто, герметичное уплотнение полностью изолирует проникновение воздушных
масс. Когда в канализации появляется разрежение (в случае слива воды), клапан
автоматически открывается и воздух из комнаты попадает в систему, регулируя
правильность пропорций. Как только равновесие будет восстановлено, створка
снова закрывается и создаёт герметичное уплотнение.

Проникнуть неприятным ароматам в комнату сквозь герметичный
вакуумный клапан невозможно. Препятствием на пути канализационных запахов при
открытом клапане становится воздушный поток, который движется в обратную
сторону.

Во время обустройства вентиляции с монтажом вакуумного клапана
важно понимать и руководствоваться некоторыми аспектами функционирования этого
приспособления:

  • В случае высыхания гидрозатвора установленный клапан не в силах предотвратить распространение запаха по комнатам в доме.
  • Основным местом установки клапанов принято считать стояк. Если на указанном участке монтаж затруднён, тогда поставить их можно на любом горизонтально расположенном участке трубопровода.

При подборе способа оборудования вентиляции стоит понимать, что монтаж гидрозатвора при любом раскладе сделает эффективность функционирования системы гораздо выше.

Цена вентиляции канализации

Схемы вентиляции канализации частных домов всегда отличаются, т.к. они строятся по индивидуальным проектам. Поэтому затраты на ее создание разные. Профессиональные сантехники оценивают свою работу по таким статьям:

  • Проектирование вытяжной системы;
  • Расходы на покупку элементов и их доставку;
  • Монтажные работы;
  • Проверка работоспособности конструкции и ее обслуживание в гарантийный период.

Расходы зависят от таких факторов:

Способ отвода газов из канализации. Если выбрана внутридомовая вентиляция, ее лучше делать на стадии строительства дома. В этом случае не надо будет платить за восстановление порядка в доме. Если здание построено, с фановой трубой рекомендуется не связываться. Затраты на ее монтаж снаружи дома будут несоизмеримо меньше.
Отказ от фановой трубы и использование вакуумных клапанов снизят ваши расходы, но система может давать сбои.
Принудительная вентиляция повысит стоимость конструкции из-за наличия электрических приборов.
Цена вентиляции канализации зависит от размеров здания. Чем больше дом, тем больше понадобится расходных материалов. Появляется необходимость соединять магистрали, что усложняет конструкцию.
Увеличение количества сантехнических приборов приводит к монтажу дополнительных элементов системы — вакуумных клапанов и сифонов.
Работа на высоте также увеличивает стоимость работ. В этом случае могут понадобиться настилы и другие конструкции.
Дороже стоят работы с тяжелыми и крупногабаритными изделиями.
Цена вентиляции канализации зависит от используемых дополнительных устройств, особенно вакуумных клапанов. Самое дорогостоящее оборудование выпускает компания HL из Австрии. Средние цены на этот прибор у компании MCAlpini из Великобритании. Традиционно изделия отечественного производства самые дешевые

Обратите внимание на продукцию компании «Политек».

Цена монтажа вентиляции канализации в России (г. Москва):

Виды работ Цена
Монтаж фановой трубы, лежак 50 мм 330-370 руб./м.п.
Монтаж фановой трубы, лежак 100 мм 410-460 руб./м.п.
Установка хомута 50 мм 30-70 руб./шт.
Установка хомута 100 мм 80-120 руб./шт.
Расчеканка раструба чугунной фановой трубы от 500 руб./шт.
Штроба по бетону от 450 руб./м.п.
Штроба по кирпичу 330-380 руб./м.п.
Выполнение проемов в перекрытии 390-420 руб./м.п.
Комплексные работы Цена, руб.
Замена фановой трубы ДУ50 (чугун на пластик) без разрушения стен (удаление старой, установка новой), монтаж 2-х сифонов, обвязки санустановки 3500-4500
Замена фановой трубы ДУ50 (чугун на пластик) с разборкой стены (удаление старой, установка новой), монтаж 2-х сифонов, обвязки санустановки 4500-5500
Замена пластиковой фановой трубы ДУ50 на такую же в квартире (удаление старой, установка новой стены), монтаж 2-х сифонов, обвязки санустановки 2500-3500
Замена фановой трубы до перекрытия 3500-4500
Установка фановой трубы в перекрытие (при его замене) 1200-1800

Цена монтажа вентиляции канализации в Украине (г. Киев):

Виды работ Цена
Монтаж фановой трубы, лежак 50 мм 140-190 грн./м.п.
Монтаж фановой трубы, лежак 100 мм 180-220 грн./м.п.
Установка хомута 50 мм 10-30 грн./шт.
Установка хомута 100 мм 20-40 грн./шт.
Расчеканка раструба чугунной фановой трубы от 500 грн./шт.
Штроба по бетону от 450 грн./м.п.
Штроба по кирпичу 140-190 грн./м.п.
Выполнение проемов в перекрытии 180-200 грн./м.п.

Как сделать вентиляцию канализации — смотрите на видео:

Часто канализационная система и ее вентиляция проектируется без точного соблюдения строительных норм и подбора комплектующих, что становится причиной плохой работы конструкции. К тому же дефекты проявляются не сразу, а через определенный промежуток времени, когда их тяжело устранить. Поэтому к обустройству вентиляции канализации необходимо относиться серьезно на всех этапах, начиная от создания проекта и заканчивая монтажными работами.

Статья по теме: Локальная канализация для дачи и загородного дома

Фановая вентиляция санузлов в частном доме

Современное решение фановой вентиляции

Без фановой трубы можно обойтись только в том случае, если согласно проекту не запланирован второй этаж. И то не всегда – если разовый сток полностью перекрывает диаметр канализации, то ее придется устанавливать.

Установка унитаза производится к трубе, диаметр которой 110 мм. Размер сливного отверстия бачка составляет 70 мм. Разница в размерах сечений очевидна, значит, разовый канализационный сток не перекроет общую канализационную трубу. Если производить установку ванны, то размер разового стока 50 мм. Размер сечения общей канализационной трубы составляет те же 110 см, значит, труба не перекроет канализацию.

Если в постройке запланировано несколько санузлов, значит, возможность их одновременного использования предполагается. Поэтому необходимо включить в систему вентиляции фановую трубу, особенно в таких случаях:

  • разовые стоки включают большое количество воды – ванны, унитазы, бассейны;
  • постройка многоэтажная и включает в себя несколько санузлов;
  • размер сечения трубы стояка составляет 50 мм.

Существует несколько условий, которыми не стоит пренебрегать при установке фановой трубы. Такие трубы монтируются на стояк, поэтому их диаметр не должен быть меньше чем основная труба канализации. Необходимо расположить один из концов трубы так, чтобы канализационные запахи не распространялись по двору, а уносились ветровыми потоками.

Размеры фановых труб

Длина трубы может быть абсолютно разной. Важным параметром, который в любом случае необходимо учесть при выборе и монтаже изделия — это диаметр фановой трубы.

Диаметр фановой трубы для унитаза рекомендуется подбирать на 40 мм больше диаметра слива. Стандартные показатели диаметров для сливных труб — это 50 и 70 мм. Для таких размеров идеально подходят фановые изделия с диаметрами 90 и 110 мм. При желании можно выбрать деталь ещё больших размеров, но это не имеет особого смысла.

Выбор таких показателей диаметра обусловлен тем, что канализационный субстрат может создавать сильное давление и препятствовать нормальной работе конструкции. В этом случае, чем шире стенки, тем меньше шанс, что мощный поток сможет вывести из строя систему. Размер сечения деталей внутренней канализации меньше диаметра фановой трубы, а трубы внешней — больше из-за того, что по ним выводятся сточные воды с нескольких стояков и в них создаётся более высокое давление. Разница в размерах закрепила за фановым изделием название «переходник».

Установка фановых труб обязательна, если:

  • этажность дома превышает 1 этаж и в строении присутствует санузел;
  • конструкция представлена 1 этажом и включает в себя 2 и более санузла;
  • дом имеет 2 и более стояка с небольшим диаметром (50 мм);
  • присутствие джакузи или бассейна;
  • сливная яма находится слишком близко к жилой постройке (8–10 м и ближе).

Для фанового стояка берутся трубы стандартных размеров — 90 или 110 мм

Фановая конструкция, помимо всего прочего, выполняет шумоизоляционную функцию. Благодаря её работе люди, проживающие в доме, не слышат звуков перемещения сточных вод. Эта функция очень важна, ведь шум, особенно в пластиковых трубах, иногда бывает очень раздражающим

Как устроена канализация в частном доме

Каждая раковина, ванна, и туалет в доме связаны между собой общей канализационной системой, которая выводит все на улицу. При смывании унитаза, все фекалии направляются в септик, который располагается как правило за пределами дома. За достаточно продолжительное время все биологические остатки, которые когда-либо попали в канализацию, разлагаются, испуская довольно неприятный запах.

Простая конструкция септика не предусматривает герметичности, что позволяет запахам беспрепятственно выходить наружу, не попадая в квартиру или дом.

Также, для защиты от неприятных запахов, в каждом санитарном узле располагается гидрозатвор, служащий барьером для газов. Пройти через такой барьер газу не под силу. В результате все неприятные запахи остаются в пределах канализации и септика, что не доставляет неудобств.

Но нередко случаются такие случаи, когда гидрозатвор остается пустым. По различным причинам, жидкость, которая должна находиться в гидрозатворе, там попросту отсутствует. Наглядным примером для этого служат ремонтные работы по замене ванны, унитаза или раковины.

Также нередки случаи, когда вода сама выкачивается в результате образования вакуума, который попросту опустошает все гидрозатворы. Причиной образования такой ситуации может послужить прохождение по канализации большого количества жидкости. Как известно из физики, поршень (а в данном случае это вода, проходящая к септику), проходя по цилиндру, втягивает за собой достаточно большое количество воздуха, а при его отсутствии, втягивает за собой все жидкости, которые как раз и располагаются в гидрозатворе.

Когда это происходит, то продукты разложения фекалий и других предметов, которые находятся в септике, попадают в жилище. Конечно, такую проблему достаточно легко устранить повторным наполнением барьеров, но, когда данная проблема появится, газы уже будут находиться в жилом помещении.

Вентиляция в данной ситуации послужит отличным способом вывода неприятного запаха, не позволяя ему доходить до помещений, что сохранит не только комфортную обстановку в доме, но и здоровье жильцов.

Сооружение дефлектора своими руками

Ты можешь сам сделать дефлектор вентилятора. Вам понадобится лист оцинкованной стали, крепления в виде гаек, болтов, металлических ножниц и линейка с карандашом. Нижняя часть дефлектора отмечена на листе как конус. Диаметр нижней части должен быть равен поперечному сечению вентиляционного стояка, а диаметр верхней части больше примерно на пятнадцать процентов от нижнего значения. Конус зафиксирован винтами, заклепками. В середине проекта установите “юбку”, чтобы перекрыть поток воздуха. Зонт прикрепляется к верхней части стоек.

Выбор модели

Для этого лучше выбрать самую простую модель, обеспечивающую эффективное извлечение из канализационной системы в частном доме.

Разработка чертежей

На первом этапе необходимо нарисовать сборочный чертеж изделия и рассчитать размеры и параметры соединения для каждой детали в отдельности. Затем все детали должны быть перерисованы в реальных размерах и масштабе. Чертеж должен быть перенесен на картон.

Подготовка инструментов

При проектировании дефлектора необходимо подумать о технологии его установки и инструментах, которые потребуются для изготовления изделия. Но в любом случае это необходимо:

  1. Самыми простыми инструментами для составления технической документации являются линейка, 30- и 45-градусные квадраты, транспортир и компас.
  2. Металлические ножницы для резки листового металла.
  3. Файл – для удаления заусенцев.
  4. Маркер, используемый для маркировки деталей.
  5. Просверлите отверстие для крепежных элементов.
  6. Металлические буры.
  7. Молот слесаря.
  8. Порок слесаря.
  9. Шайло.
  10. Картонные ножницы.

Материалы для изготовления дефлектора

Основным материалом является листовой металл. Критерием отбора является его доступность и финансовые возможности. Отвод для вентиляции канализационного стояка в частном доме может быть выполнен собственными руками. Для этого тебе понадобится:

  1. Лист нержавеющей стали имеет толщину 0,25-0,5 мм. Это лучший выбор с точки зрения долговечности.
  2. Алюминиевый лист имеет толщину 0,4-0,8 миллиметра. По долговечности она ничуть не уступает нержавеющей стали.
  3. Листы из других металлов – меди, титана, цинка и др.
  4. Оцинкованные стальные листы толщиной 0,4-0,6 мм. Самый популярный материал с точки зрения соотношения цены и качества и доступности.
  5. Картон толщиной 1,0-1,5 мм для изготовления моделей и развёртывания деталей.
  6. Клепки – это стандартные алюминиевые или тянутые заклепки.

По мере вашей работы могут потребоваться другие вспомогательные материалы.

Изготовление приспособления

Первый шаг – вырезать макетные части устройства из картона. Затем они используются для сборки модели дефлектора, детали могут быть закреплены с помощью степлера.

После проверки всех размеров на картонных деталях шило используется для выполнения отверстий в местах расположения заклепок. Схема разобрана, а металлические детали вырезаны в соответствии с разверткой. Отверстия для крепежа просверливаются в соответствии с метками отверстий от шипа.

Затем он собран.

Значимые недостатки в вентиляции канализационной системы

Недостаточная вентиляция канализационного стояка в частном доме очень быстро проявляется в виде неприятных запахов. И причины этого, как правило, следующие:

  • недостаточный размер канализационных стояков, что приводит к выпадению сифонов;
  • увеличение времени простоя водопроводной арматуры, вызывающее ее высыхание;
  • трещины в канализационных трубах из-за неправильного монтажа. Канализационная вытяжка в частном доме необходима для создания комфортных условий жизни.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лофт-студио
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
