Сборка кухни своими руками

Как установить шариковые направляющие

Шариковые направляющие продаются парами, но они абсолютно одинаковые – нет “правых” или “левых”.

Главное в установке шариковых направляющих для выдвижных ящиков – расположить их на боковых стенках строго параллельно дну ящиков, на одинаковой высоте от дна и с одинаковыми отступами от лицевой плоскости передней стенки.

Шариковая направляющая выдвижного ящика состоит из двух частей : одна для крепления на ящике, другая – для крепления на боковой стенке каркаса (см.фото).

Перед установкой направляющую необходимо разобрать.

Получатся как бы две “половинки”. Чтобы их разъединить, нужно вытянуть внутреннюю деталь направляющей до упора, нажать на рычажок и вынуть целиком. О том, как собрать шариковую направляющую можно посмотреть здесь.

Место для крепления направляющей на боковой стенке ящика по высоте может быть любым. Я устанавливаю направляющие на ящике немного ниже середины боковой стенки – 60 мм от дна ящика до центров отверстий в направляющей.

Запомните это расстояние (у меня 60 мм) – точно на таком же расстоянии от днища будет крепиться направляющая на противоположной стороне ящика и на всех остальных ящиках.

Отмеряем нужное нам расстояние от днища и прочерчиваем на боковой стенке линию строго параллельно днищу.

По глубине крепления также нет каких-то особых рекомендаций. В моём случае длина боковой стенки 530 мм, а у направляющей 500 мм. Разницу разделил пополам. Получился отступ 15 мм.

Положим “половинку” направляющей на боковую стенку ящика и выровняем её так, чтобы линия проходилв по центрам отверстий в направляющей. От края бокововой стенки до торца направляющей должно быть 15 мм.

Как крепить шариковые направляющие?

Шариковые направляющие крепятся к ящику и к стенкам шурупами 4х16 мм через соответствующие отверстия.

Отверстия в направляющей отличаются формой – есть круглые и есть «овальные». Овальные отверстия используются для первоначальной установки, чтобы при установке на постоянное место ящики можно было легко регулировать по глубине и высоте. Когда ящики будут отрегулированы на месте постоянной установки, направляющие будут окончательно закрелены на ящике шурупами через круглые отверстия.

Чаще требуется регулировка ящиков по высоте, чем по глубине, поэтому я закрепил на ящиках «половинки» направляющих через овальные отверстия, ориентированные вертикально.

Делаем разметку и крепим “половинку” направляющей к боковой стенке ящика шурупами 4х16 мм.

Все выдвижные ящики собраны. Можно переходить к предварительной сборке каркаса (наполнения) встроенного шкафа-купе.

Выдвижной ящик своими руками

Сборка ящика во многом определяется индивидуальностью мастера, выбирающего те или иные инструменты. Именно поэтому все существующие инструкции будут так или иначе разниться между собой. Какие-то мастера используют шаблоны, какие-то нет, какие-то мастера работают только со струбцинами, а какие-то считают их пустой тратой времени.

В связи с этим чем раньше вы выработаете собственную манеру изготовления, тем лучше это скажется на ваших работах.

Подручные материалы

Для установки выдвижного ящика вам понадобятся следующие инструменты:

  • ламинированная ДСП (Древесно-стружечная плита);
  • дрель и шуруповерт (можно выбрать что-то одно);
  • шестигранник;
  • сверла;
  • саморез;
  • направляющие;
  • шило;
  • измерительный угольник;
  • линейка;
  • карандаш.

Пошаговая инструкция

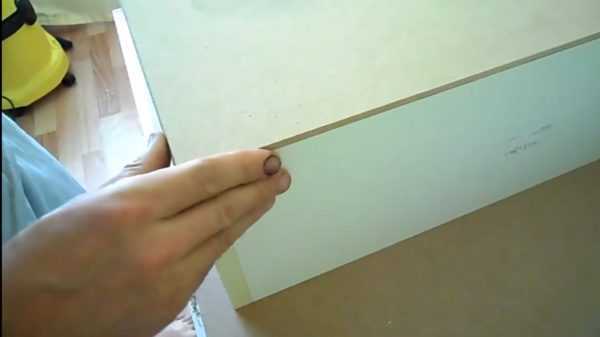

Шаг 1. Первым и одним из наиболее важных этапов изготовления ящика является правильная разметка. Чтобы детали соединились, конформат должен располагаться в двух местах — снизу и сверху.

Отверстий для будущих шурупов, как и разметок должно быть две

Отверстия должны быть равноудалены от краев боковины

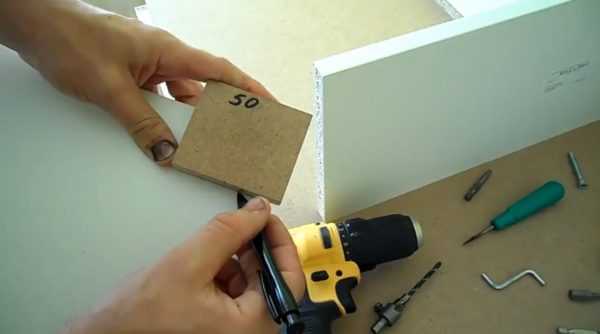

Шаг 2. Возьмите шаблон на 50 миллиметров и сделайте отметку с верхней и нижней стороны доски. Отмерять меньше 50 миллиметров не советуется, поскольку фурнитура может расколоть ДСП.

При создании ящика можно работать и без шаблона, однако он значительно упрощает работу

Шаг 3. Отмерьте половину от толщины материала, из которого собираете ящик. Для таких целей так же удобно использовать шаблон. Повторите эту процедуру для верхней и нижней отметок.

Шаблон выполняет сразу несколько полезных функций при изготовлении ящика

Шаг 4. Чтобы сверло во время работы не ушло, в месте пересечения двух отметок накерните отверстие с помощью отвертки или любого другого острого предмета.

Отверстие понадобится при дальнейшем просверливании дрелью

Шаг 5. Выровняйте детали будущего ящика по плоскости с помощью шаблона.

Перед тем как браться за дрель, убедитесь в том, что стороны ящика не перекошены

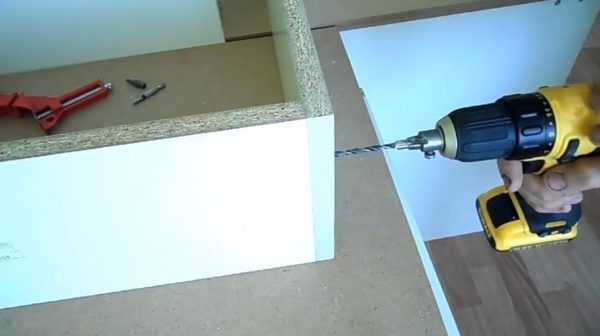

Шаг 6. Возьмите дрель и ее наконечником упритесь в уже проделанные углубления, чтобы зафиксировать инструмент. Во время сверления старайтесь держать дрель прямо, чтобы оставленные ей отверстие способствовали корректному вхождению направляющих.

Просверливать отверстие нужно постепенно, чтобы оно вышло аккуратным

Шаг 7. Вставьте шуруповерт в биту для конформатов, затем вденьте сам конформат и расположите его в месте проделанного отверстия, плавно помещая его в углубление. В том случае, если вы обнаружите, что в процессе помещения конформата ящик перекосился, отожмите его с помощью ручного шестигранника и поправьте стороны, после чего зажмите обратно. Во избежание неудобств можно использовать угловые струбцины, которые сразу придадут ящику правильный угол наклона.

В проделанное отверстие введите конформат

Шаг 8. Переверните ящик и ту же самую процедуру проделайте со вторым отверстием.

Повторите действие со второй отметкой

Шаг 9. После того, как аналогичным методом будут просверлены все остальные стороны ящика, проверьте его диагонали на соответствие друг другу.

Сложенные вместе боковины должна быть перпендикулярны друг другу

Шаг 10. Прикрутите дно к ящику, предварительно выровняв его. В качестве дна можно использовать плиту МДФ (шестерку). По желанию плиту можно покрыть эмалью.

Древесноволокнистая плита часто используется в качестве дна для ящиков

Шкафчик с дверцами в детскую

В этом симпатичном шкафчике можно хранить что угодно, даже телевизор. Подходит не только для детской, но и любой другой комнаты. Сделать шкафчик своими руками не сложно.

Просто прикрепите стороны к основанию и полке, используя приведенные на фото размеры. Держите задние края заподлицо. Прикрепите верхнюю часть, удерживая задние края заподлицо.

Передняя часть будет выступать на 1,5 см.Используйте гвозди и клей, чтобы закрепить заднюю часть, как показано на схеме.

Затем добавьте верхнюю облицовку, используйте крепежные детали, чтобы прикрепить боковые стороны к торцам краев верхней облицовки.

Проверьте, чтобы у дверцы был зазор приблизительно 3 мм.  Закрепите с помощью скоб или гвоздей планки на задней панели дверей, как показано на схеме. Убедитесь, что края заподлицо.Приклейте и закрепите на месте, как указано на шаге 2. Положите дверь на ровную поверхность, чтобы высохла, положите сверху уложите тяжелые предметы. Шкафчик практически готов, осталось закрепит дверцы и установить полки.

Источник фото: www.ana-white.com/2010/01/plans-cubby-media-wall-hutch-with-doors.html

Детский шкаф на колесиках

Это удобная мобильная конструкция из блоков отлично смотрится и может быть спроектирована в соответствии с вашим пространством. Здесь показано, как сделать детский шкаф своими руками, а также какие инструменты и материалы вам понадобятся. Выбрав размер блока, который вы собираетесь сделать, распилите фанеру по необходимым размерам. Для рамы распилите обои размером 600 мм x 2250 мм пополам, чтобы сделать четыре штуки размером 300 мм x 2250 мм. Затем разрежьте два из них на 1330 мм для боков и два на 1200 мм для верхней и нижней части. Для полки и разделителей отрежьте 2400 мм x 1200 мм x 17 мм слой на 300 мм штук по длине 2400 мм, чтобы получилось восемь штук. Затем сделайте раму. Убедитесь, что все углы ровные и просверлите отверстия, чтобы соединить детали. Используйте 50-мм шурупы.Закрепите первую полку и разделители. Начиная снизу, установите одну из 1200 мм полок в раму. Пробел должен равномерно проходить вдоль нижней части рамки.

Источник фото: www.bunnings.com.au/diy-advice/home-improvement/shelving-and-storage/diy-cube-storage-unit

Тумбочка шкафчик для детской

Деревянная тумбочка шкаф для детской — идеальный способ поддерживать порядок в спальнях ваших детей.

Детский шкафчик не только отлично выглядит, но и имеет функциональные полки и удобный ящик для хранения, который поможет сохранить книги и игрушки в целости и сохранности. Посмотрите пошаговые фото и вы будете удивлены, как легко это сделать.

Источник фото: www.bunnings.com.au/diy-advice/home-improvement/shelving-and-storage/diy-kids-wooden-storage-bench

Как собрать шкафчик в детскую

Сборка из готовых щитов, самый простой и доступный способ сделать детский шкафчик своими руками. Этот компактный шкаф является типичным строительным блоком в гибкой модульной системе хранения. Вы можете добавить ящики, полку или дверь, чтобы вделать в шкаф по своему усмотрению. Удобно и экономно в том плане, что вы можете купить только столько щитов, сколько надо, чтобы собрать одну единицу.

Мастер класс, как собрать этот простой шкафчик, смотрите ниже на пошаговых фото.

Источник фото: www.diy.com/ideas-advice/how-to-assemble-flatpack-cabinets-shelves/CC_npci_100108.art#page-top

Напольная книжная полка для детей

Эта детская деревянная книжная полка позволяют размещать любимые книги или игрушки вашего ребенка.

Полку действительно легко сделать, и вы можете покрасить ее в соответствии с дизайном комнаты и вкусами ребенка. Ниже смотрите мастер класс на пошаговых фото.

Источник фото: www.bunnings.com.au/diy-advice/home-improvement/shelving-and-storage/how-to-make-a-diy-kids-wooden-bookshelf

Как рассчитать и сделать комод своими руками

Конструкция мебели должна быть практичной и долговечной. Производителями предлагается масса выдвижных систем, которые можно использовать для оснащения ящиков. Если опыта самостоятельного проектирования и сборки корпусной мебели у вас не так много рекомендую остановиться на следующих материалах и комплектующих:

  • Корпус изделия, короб ящиков будет изготовлен из ламинированного ДСП толщиной 16 мм. В качестве кромки открытых торцов используется меламиновая лента или ПВХ толщиной 0,4-1 мм. Задняя стенка и днище ящиков – из ДВП, можно крепить внахлест, на мелкие гвозди или вставлять в паз.
  • В бюджетных вариантах столешница комода своими руками и фасады также делают из ламинированного ДСП, только с более «серьезной» износостойкой кромкой по периметру – ПВХ толщиной 2 мм. Комод будет смотреться дорогим дизайнерским изделием, если столешница и фасады будут изготовлены из массива, фрезерованного МДФ, глянцевого материала – акрила или пластика.
  • Роликовые направляющие уже отжили свое. Лучше использовать шариковые направляющие для ящиков, их ход намного плавней, а грузоподъемность – выше. Не рекомендуют делать комоды своими руками с шариковыми направляющими шире одного метра. Если ящики глубокие, следует усилить днище ребром жесткости.

Усиление широких и глубоких ящиков

Узкие высокие комоды, а также те, которые будут устанавливаться в детскую комнату, в обязательном порядке крепят к стене. Все дело в смещении центра тяжести при открытии загруженных ящиков. Если, допустим, ребенок выдвинет все ящики одновременно – комод может опрокинуться прямо на него. Страшно подумать о последствиях. Поэтому в конструкции корпуса следует на этапе проектирования предусмотреть ребро жесткости вдоль задней стенки, за которое можно закрепиться к стене незаметно.

Что нужно знать, прежде чем начать устанавливать выдвижные ящики

Принцип крепления полозьев к боковинам тумбы одинаков практически для всех выдвижных систем. Как правило, от переднего края отступают 2 мм и далее прикручивают по крайним установочным отверстиям и нескольким центральным, в зависимости от размера самих направляющих.

Различается только расчет высоты, на которых крепят полозки.

Есть три основных типа направляющих для выдвижных ящиков, с различным положением полозьев:

  1. По нижнему краю (дну). Самые простые и бюджетные роликовые направляющие устанавливаются строго под дно самого короба ящика, внахлест на ДВП. Как собственно и самые дорогостоящие варианты оснащения выдвижных ящиков – тандембоксы. Они также устанавливаются по нижнему уровню короба ящика.
  2. По центру боковины ящика. Шариковые телескопические дают большую свободу при монтаже – их можно крепить по любому уровню боковины короба ящика. Но все-таки лучше остановиться на центральном. Как показывает практика, установка и регулировка упрощается в разы.
  3. С верхним креплением. У метабоксов (металобоксов) полозья роликовой направляющей расположены по верхнему уровню.

В каждом случае ящик будет «садиться» абсолютно по-разному. Рассмотрим на примере чертежа обычного комода с тремя ящиками. Для облегчения задачи предположим, что ящики начинают устанавливать с низа боковины самой тумбы, без вычета на цокольную коробку и дно. Это возможно в следующем варианте.

  • Высота боковин тумбы равна 668 мм (при высоте комода без ножек 700 мм).
  • Высота ящиков равна 150 мм при высоте фасадов 221 мм.

Как установить роликовые направляющие

Захват днища частью полозьев, которые крепятся к ящику, осуществляется на высоте 8-10 мм, в зависимости от толщины дна (ДВП).

Возьмем отступ от дна до нижнего края фасада равным 20 мм (обычно он колеблется в пределах 10-30 мм).

Схема установки роликовых направляющих будет выглядеть следующим образом.

При этом не будет никакой беды, если округлить значения. Взять не уровень высот 32/255/478, а округлить для удобства до 40/260/280. Главное, закрепить роликовые направляющие одинаково с обеих сторон.

Как установить шариковые направляющие

При аналогичном допуске под днищем в 20 мм, схема установки шариковых направляющих будет выглядеть следующим образом.

Отличие в том, что принято устанавливать шариковые направляющие по центру боковины. Поскольку они бывают разной ширины, проще не сдвигать их выше или ниже.

Также значения 99/322/545 можно округлить и сделать, допустим, 100/330/550.

Как установить метабоксы на выдвижной ящик

Отличительная особенность выдвижного ящика с металлическими боковинами – это его крепление по верхнему краю. Тут главное правильно подобрать высоту метабоксов относительно вертикали фасада. Она может быть 54 мм (оптимально для установки в узкую нишу под встроенной духовкой на кухне), 86, 118 или 150 мм. Если требуется ящик глубже – его можно «нарастить» с помощью одного или двух рядов специальных рейлингов.

В нашем случае оптимально взять метабокс 150 мм, схема установки будет выглядеть следующим образом.

Как и в предыдущих вариантах, допустимы округления для удобства: вместо 134/357/580 вполне можно взять 130/360/580.

Как установить фасады на выдвижной ящик

Фасады на выдвижные ящики всегда устанавливают после «пробы» и выравнивания внутреннего короба.

Сначала необходимо убедиться, что ящик двигается свободно и плавно, не перекашивается при движении и не заедает.

Только потом с помощью специальных подкладок (сгодятся обрезки ДВП, деревянная или пластмассовая линейка) прикидывается равномерное положение фасадов.

Затем, с помощью двухстороннего скотча фасад фиксируется и притягивается изнутри на саморезы 4х30. Сквозное крепление ручки также «держит» фасад. Но засверливаться под ручку стоит только после того, как фасад надежно зафиксирован.

Как собрать кровать с ящиками: пошаговая инструкция со схемами

Сборка кровати с выдвижными деталями требует первичного осмотра конструкции, ведь от размера коробов, их количества, будет зависеть выезжающий механизм: направляющие или колесики. Первый вариант считается более удобным, современным, не причиняющим вреда напольному покрытию. Зато второй вариант способен выдерживать большие нагрузки, используется, преимущественно, для крупных мест хранения, расположенных во всю ширину кровати.

Определив тип выдвижной системы, можно приступать к сборке мебели. На нашей схеме наиболее распространенный вариант — двуспальная кровать с 2 ящиками по обе стороны. Для начала необходимо:

  1. Собрать каркас кровати, закрепить внутренние планки, выполняющие роль основания и разделения на секции.
  2. Произвести монтаж изголовья к готовому основанию.
  3. Прикрутить изножную планку. (Правильно собранное изделие, на данном этапе будет устойчиво стоять на полу, иметь 4 четко просматриваемых секции для будущих ящиков, расположенных по длине кровати).
  4. Выполнить монтаж направляющих по бокам основания (тип выдвижной системы выбирается по желанию: шариковый, роликовый, с доводчиком или фиксатором).
  5. Сборка ящиков и прикрепление второй части выдвижной системы. Для начала необходимо собрать дно и стороны в единый короб, после чего, смонтировать направляющие. Также потребуется установка фасада ящиков (если он предусмотрен дизайном модели). У некоторых этот этап вызывает трудности, ведь обычные крепежные элементы здесь неприемлемы. Опытные мастера советуют использовать для монтажа лицевой части жидкие гвозди. Они удобны, не портят внешний вид, но требуют времени для высыхания.

  1. Установка коробов во внутренние направляющие основания кровати, проверка их работы.
  2. Монтаж основы под матрас. Она может иметь вид единого деревянного щита, или ламелей с ортопедическим эффектом. Каждый вариант обладает своими нюансами, о которых производитель обязательно упомянет.

Кровать с ящиками готова. Данная схема демонстрирует правильно собранное изделие, с отсутствующим матрасом. Каждый короб занимает свою секцию, при этом не имеет зазоров, не соприкасается с напольным покрытием при движении.

Установка столешницы

Пожалуй, самый ответственный момент – это установка столешницы. Устанавливается она после того, как напольные шкафы выставлены и скреплены. Крепится столешница с помощью металлических уголков, которые крепятся, как к шкафу, так и к столешнице. На видео можно посмотреть, как правильно торцевать и правильно делать различные вырезы, хотя в основном в столешнице делается вырез для монтажа мойки и варочной поверхности.

Установка мойки видео. Врезка мойки в столешницу.

Watch this video on YouTube

Следующее видео рассчитано для тех, кто желает собирать мебель по всем правилам, особенно при обработке изделий из ламинированного ДСП.



Правила монтажа столешницы из ДСП с ламинатовым покрытием

Watch this video on YouTube

Инструменты, материалы

Для сборки выдвижных ящиков необходимо подготовить такой перечень инструментов, материалов:

  • дрель (иногда ее можно заменить шуруповертом, однако нужен очень мощный шуруповерт);
  • электрический лобзик (он позволит распилить ДСП максимально качественно, исключив повреждения, сколы);
  • линейка;
  • строительный угол;
  • тряпка;
  • нож;
  • карандаш;
  • рулетка;
  • гвоздики, шурупы, крепежные элементы;
  • направляющие;
  • основной материал для изготовления конструкции.

При покупке реек, элементов конструкции будущих выдвижных ящиков нужно учитывать несколько важных критериев. Первый – прочность, высокое качество. Материалы должны выдерживать нагрузки, не терять своих качеств после нескольких лет эксплуатации. Второй критерий – устойчивость к повреждениям. Особенностью подобных ящиков является их частое использование. Выдвигая конструкцию, можно легко нанести небольшое повреждение. Прочный материал должен выдерживать небольшие удары, столкновения с конструкцией тумбы.

Программы для составления чертежей

Для самостоятельного произведения расчетов размеров мебели помогут следующие компьютерные программы:

  • PRO 100;
  • «Базис-мебельщик»;
  • Woody;
  • «Астра».

Таблица преимуществ и недостатков этих программ:

Наименование Плюсы Минусы
PRO 100 Понятный интерфейс. Высокоточный расчет материалов. Библиотеки с богатой информационной базой.

Высокое качество визуализации.

Низкая стоимость лицензионного ПО.

Программа не видит функциональной разницы между объектами. Ограниченный функционал в демоверсии.

Больше подходит для продавцов и менеджеров.

«Базис-мебельщик» Профессиональный графический редактор. Создание трехмерных моделей.

Настройка условий, алгоритма, автоматического формирования спецификаций.

Большое количество модулей, в которых некомпетентный пользователь может запутаться при установке. Необходимость траты времени на обучение.

Дорогостоящая лицензионная версия.

Woody Понятный интерфейс. Функция 3D-дизайна.

Вывод каждой детали на экран со схемой разметки.

Автоматизация процесса составления чертежа.

Не имеет обновлений. Не совместима со многими операционными системами.
«Астра» Аналог ПРО-100. Низкая стоимость лицензионного ПО.

Улучшенные функции раскроя и присадки.

Платная. Мало возможностей для дизайнеров.

Сложная начальная подготовка.

Не забудьте посмотреть видео, как закрепить фасады ящиков ровно и быстро. Два способа от Игоря:

Расчет внешних размеров ящика

К расчету высоты выдвижного ящика нет четкого подхода. Обычно высота выдвижного ящика рассчитывается относительно общей высоты тумбы и количества ящиков, высоты фасада или исходя из особенностей мебельной конструкции.  Однако существует некий общепринятый стандарт расчета высоты выдвижных ящиков. И если вы хотите иметь дополнительный шанс сделать своими руками качественную мебель, то лучше воспользоваться формулой:

Высота фасада — 40 мм = высота выдвижного ящика

Это даст дополнительную возможность «для манёвра» в процессе установки выдвижных ящиков и регулировки фасадов.

Ширина

Ширина выдвижного ящика рассчитывается по формуле:

Внешняя ширина ящика = внутренняя ширина тумбы – зазор на направляющую *2 (две направляющие)  где,

Внутренняя ширина тумбы = внешние размеры тумбы – толщина ДСП*2 (две стенки)

Как правило, зазор под направляющие равен 13 миллиметрам (на каждую сторону ящика).

Глубина

Глубина ящика = длине направляющей

Стандартные длины направляющих: 250 мм, 300 мм, 350 мм, 400 мм, 450 мм, 500 мм, 550 мм и 600 мм. Длина направляющей не может быть больше внутренней глубины тумбы. Т.е., если ваша тумба имеет внешнюю глубину 500 мм, а толщина ДСП – 18 мм, тогда внутренняя глубина тумбы = 500 мм – 18 мм = 482 мм. Это значит, что должна быть выбрана направляющая с длиной не более 450 мм. Но в этом случае потеря «используемого пространства» составит 32 мм. Поэтому внешняя глубина тумбы всегда проектируется с учетом длины направляющей. Диагонали ящика должны быть равны.

Ознакомиться со статьей «Виды направляющих»

Самостоятельная сборка

Думаю, не стоит вам рассказывать о том, как снять размеры и начертить схему будущего выдвижного ящика для вашей кухонной мебели. Вооружайтесь рулеткой, линейкой, бумагой и карандашом. Четко замеряйте все расстояния, записывайте и не выбрасывайте.

Поэтапно сборка выдвижного ящика выглядит следующим образом:

  • Сначала делается основная подготовительная работа в виде замеров и составления проекта. При желании используйте готовые эскизы и адаптируйте под свои габариты кухни;
  • Купите все необходимые панели из МДФ, ДСП или дерева. Их на месте могут вырезать и покрыть места среза с помощью шпона или защитной пленки;
  • Далее подготовьте комплект направляющих. Телескопические в приоритеты из-за большей нагрузки и длительного срока службы. Дополнительно потребуются мебельные конфирматы или же евровинты;
  • Согласно схеме, детали ящика соединяются друг с другом. Тут можно задействовать конфирматы, либо же пойти по классическому пути с саморезами и уголками;
  • После сборки боковых частей, днища и передней стенки, где будет располагаться ручка для выдвижного ящика, монтируются сами направляющие;
  • Одна часть крепится к ящику, а вторая ко внутренним стенкам самой кухонной мебели.

Тут важнее всего сделать точные замеры и не отходить от них при изготовлении конструкций. Иначе вы рискуете получить серьезные перекосы, неровности. Как итог, ящик не будет правильно открываться или начнет мешать открытию других элементов кухонной мебели.

Настоятельно рекомендую начинать с простых конструкций. Получив необходимый опыт на личном примере, можно идти дальше, создавать более сложные и многоуровневные выдвижные ящики. Вы ограничены только своей фантазией.
