Зажимы специализированные и клиновые – какие у них особенности?
Многие строительные работы не сделать без прочного зажима. Строительство всегда отличалось наличием большого количества операций. Обязательно нужно что-то поднимать наверх, тянуть груз, а в данном случае это строительные материалы, часто приходится фиксировать различные предметы. Для таких работ нужны прочные подпружиненные зажимы. Они не только позволяют соединить тросы, а также к ним можно прикрепить и груз. Такие приспособления не очень отличаются от стандартных зажимов.
Помимо обычной металлической дуги у них имеются пара рычажков, которые оснащены подвижными скобками. Такое конструктивное решение помогает обеспечить высокопрочное и стойкое соединение. С его помощью можно надежно закрепить любой предмет на тросе разной толщины. В последнее время наибольшей популярностью у специалистов пользуются клиновые зажимы. Это прекрасный соединительный элемент для медных и алюминиевых проводов, сечение которых может составлять от 35 и до 100 квадратных миллиметров. Только такой вид зажимов хорош для соединений сталеалюминиевых устройств. Состоят такие приспособления из корпуса и клина, который отличается износостойкостью. Для изготовления корпуса используется кованая чугунная сталь, а сам клин может быть изготовлен из бронзы или из разных алюминиевых сплавов.
Если требуется установить алюминиевые или сталеалюминиевые провода в болтовые зажимы, где сечения очень большие, то необходимо использовать специальные прокладки, которые сделаны из мягкой алюминиевой ленты. Использование такого дополнения в работе придаст креплению наибольшую механическую прочность
Важно помнить, что подобные зажимы после установки через десять дней необходимо подтягивать вторично. Подтяжку надо выполнять так
Первым делом надо спрессовать петлевую часть корпуса из алюминия, затем надо ввести стальной анкер, а далее вводится снова алюминиевый корпус при помощи стального механизма.
Классификация приспособлений
Выбирать зажимы нужно с учетом конкретных условий их использования, особенностей применяемого троса и планируемой нагрузки. По размерам можно выбрать самые разнообразные модификации – они могут быть небольшими 3-5 мм в диаметре, но встречаются и более объемные до 40 мм.
В быту чаще всего применяются обычные конструкции, которые производятся из стали второго класса после оцинковки. У них петля у основания зажимается болтами. Однако профессионалами востребованы усиленные модификации, имеющие более прочный затвор. Поэтому они ориентированы на повышенный уровень нагрузок.
Для изготовления применяется сталь или медь, хотя в ряде случаев допустимо использование только алюминиевого зажима для троса. А вот сталь с оцинкованным покрытием будет более дорогим вариантом, но позволит эксплуатировать крепежные элементы в суровых климатических зонах.
Варьируется и конструкция – они могут быть одинарными или двойными, иметь плоское или дугообразное исполнение. В плоских моделях имеются две пластины из оцинкованной стали с диаметром 2-40 мм.
Закрепление производится при помощи болтов с гайками. Их применение эффективно при сращивании тросов и проведении других подобного рода манипуляций. Для соединения надо ставить более двух приспособлений.
Дугообразная конструкция имеет цилиндрическую форму с дугообразной выгнутостью. На концах расположены болты, которые и обеспечивают фиксацию. Чаще всего их применяют в соединительных операциях, однако допустимо и крепление петли. Это промышленный вариант крепежа, который способен вынести нагрузку не менее 97 кг.

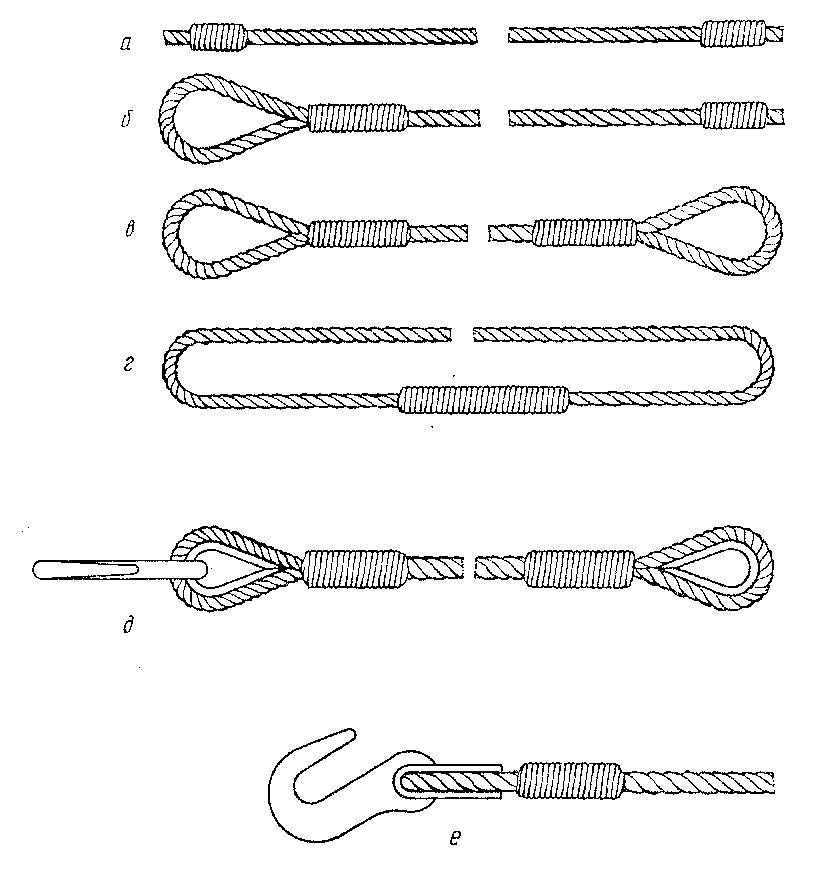

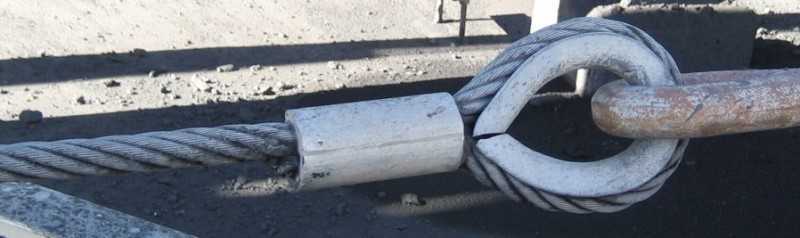

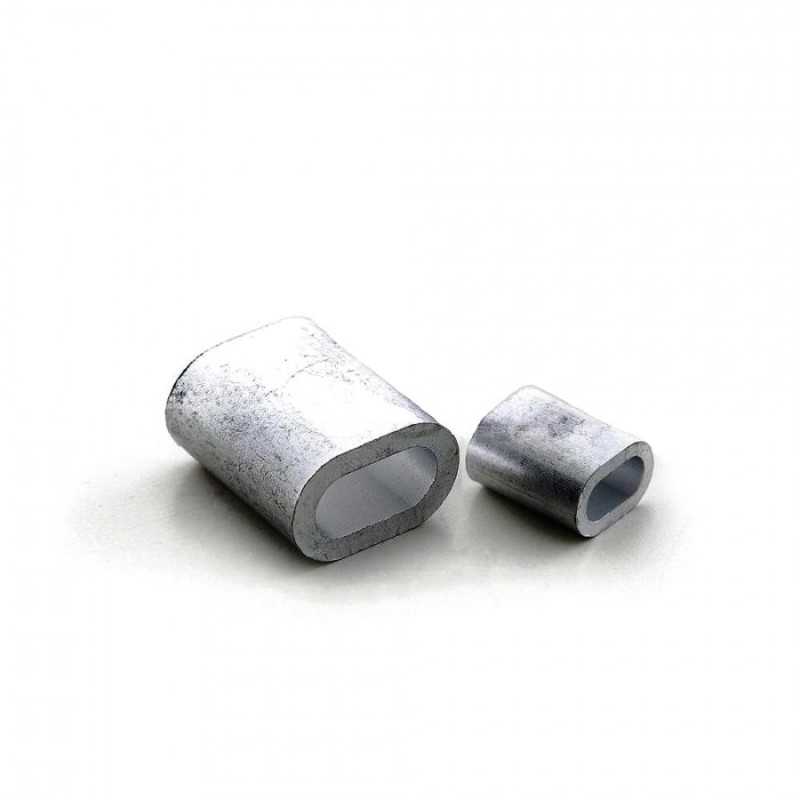

Обжимной зажим производится из алюминиевого сплава. Выглядит как овальный отрезок трубы с небольшой двусторонней приплюснутостью. В этот отрезок заводится трос, и конструкция сплющивается двумя способами:
- ударно при помощи молотка;
- вручную за счет нажима.

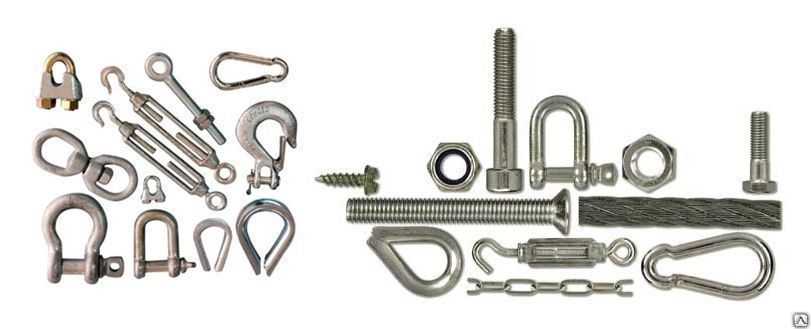

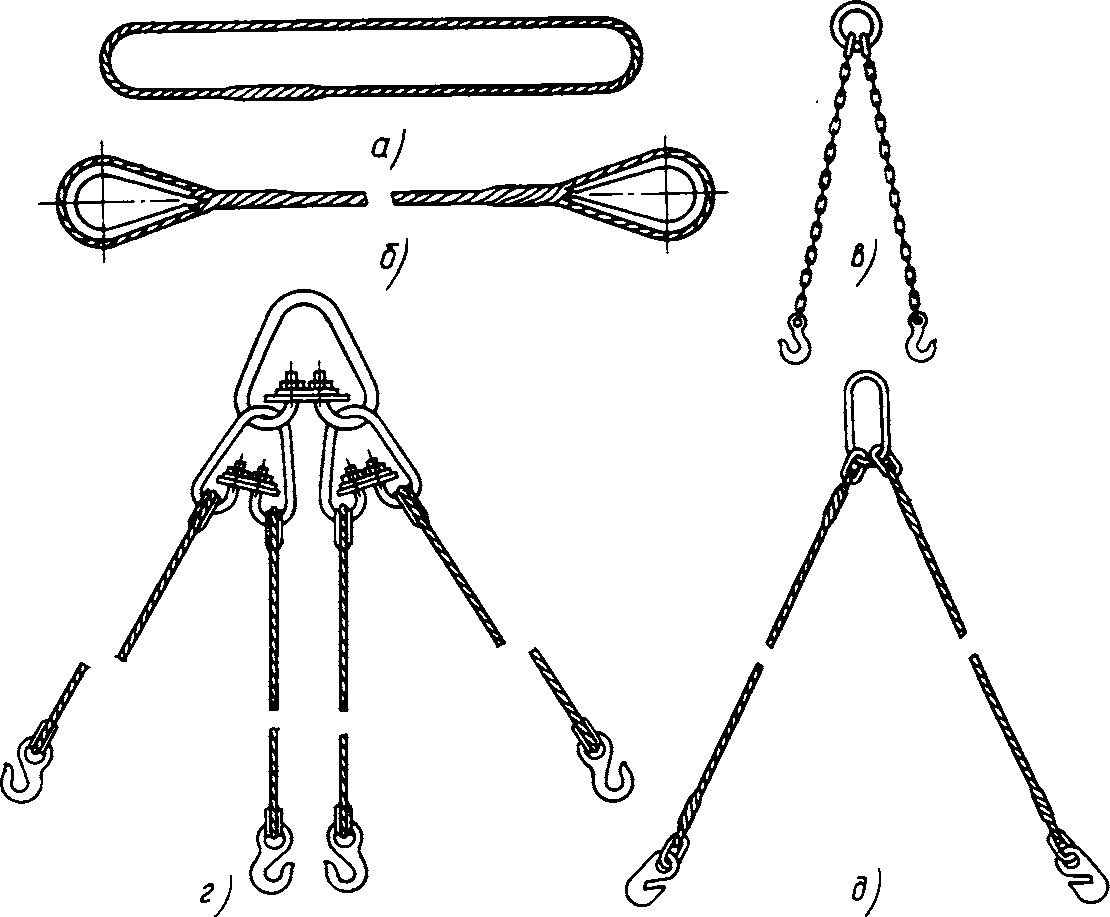

Как крепить трос: такелажные средства, приспособления, крепления и инструмент

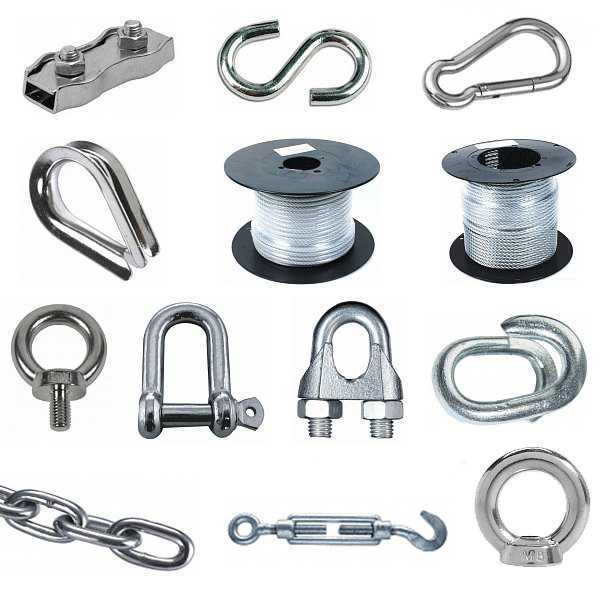

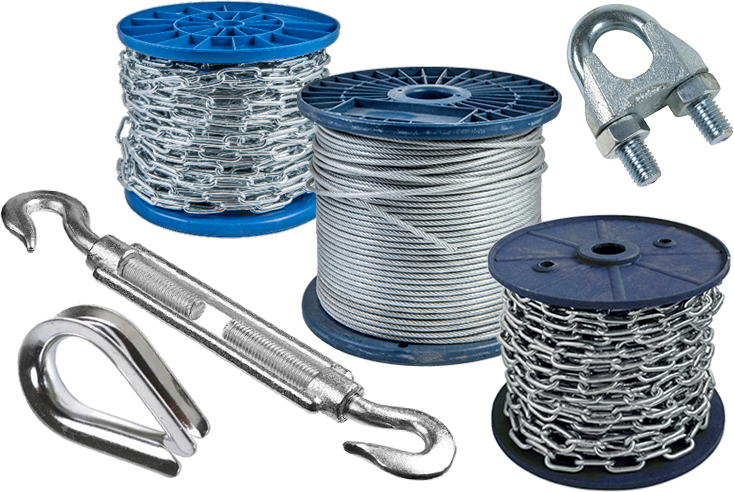

Серьги, коуши, карабины, талрепы — большинству из нас нечасто приходится сталкиваться с такими специфическими объектами и, наверное, далеко не все знают об их существовании. Поэтому информация о том, что скрывается за этими загадочными терминами, никому не помешает. Итак, в этой статье мы поговорим о такелажных принадлежностях. А встречаться с ними приходится всякий раз, когда возникает потребность поднять, закрепить, натянуть или подвесить что-либо с помощью проволоки, троса или каната.
Имея под руками профессиональную такелажную оснастку, многие задачи можно решить во много раз проще и эффективнее, чем с помощью привычных подручных средств. Приобрести же все, что необходимо для выполнения этих работ, сегодня можно практически на любом строительном рынке.
Тросовые зажимы позволят надежно закрепить плети при формировании петель на конце троса, а талрепы — натянуть трос с любым необходимым усилием.
Талреты

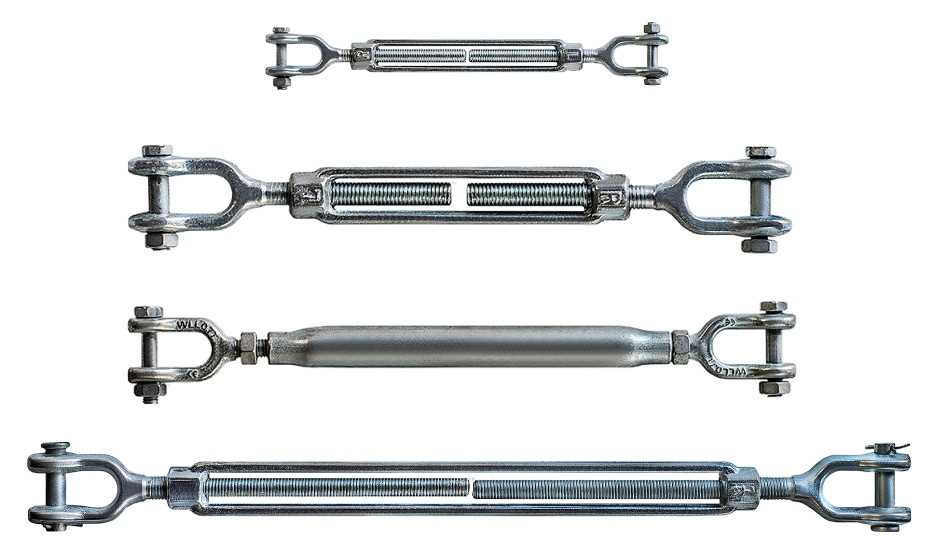

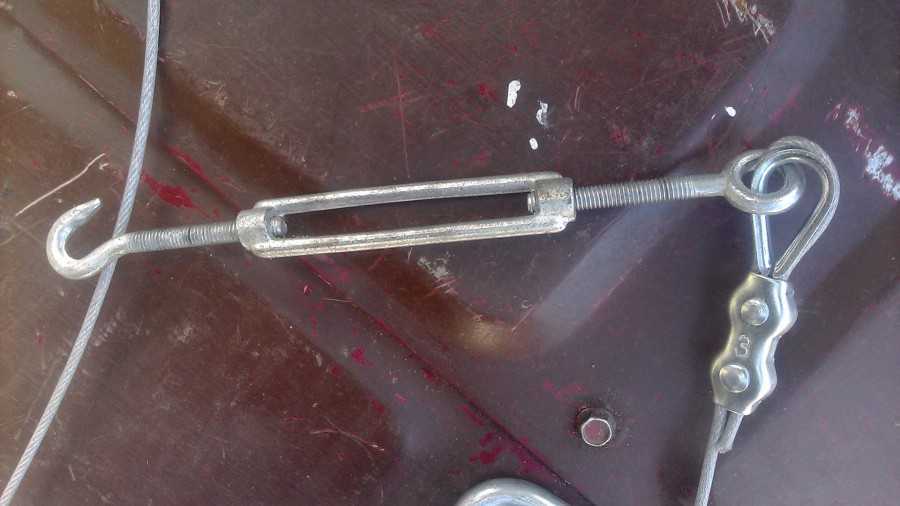

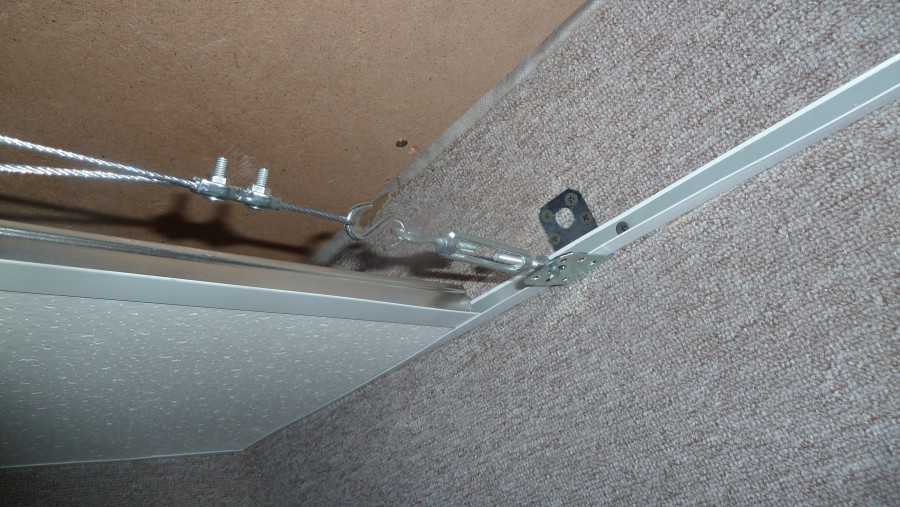

Наиболее известным и часто используемым приспособлением для натяжения тросов является талреп — винтовое натяжное устройство. Устроено оно очень просто и состоит обычно из трех деталей: двух винтов и корпуса. Натягивают трос с помощью талрепа вращением его корпуса.
Один из винтов имеет правую резьбу, другой — левую. Поэтому при вращении корпуса они либо оба ввинчиваются (сближаются друг с другом и натягивают трос), либо оба вывинчиваются и удаляются один от другого в зависимости от направления вращения.
Винты талрепа могут иметь на концах кольца (петли), крючья или вилки с замыкающими пальцами, которые обеспечивают прочное и одновременно легкоразъемное соединение. Сейчас в продаже имеется очень широкий ассортимент талрепов, отличающихся друг от друга размерами и рассчитанных на нагрузку от нескольких килограммов до 1-2 тонн.
Талреты изготавливаются, как правило, из высококачественной стали и имеют защитное никелевое или цинковое покрытие, что позволяет использовать их и в помещениях с повышенной влажностью, и на открытом воздухе.
Лучше всего с винтовыми натяжными устройствами знакомы яхтсмены, связисты, монтажники. Однако и в бытовых условиях найдется немало вариантов применения талретов, например, при установке мачты антенны и креплении ее расчалками, при сооружении шпалер, при монтаже ограждений или развешивании светильников. Словом везде, где в качестве элемента конструкции требуется туго натянутая проволока, канат или трос.

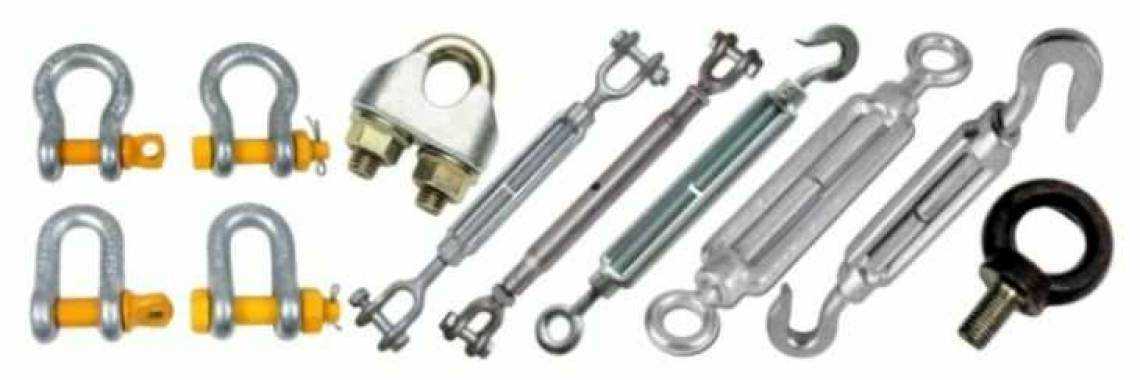

Слева — коуши разных размеров, над ними — П-образные серьги, далее направо выше и ниже — талрепы различных размеров и конструкций, справа внизу — тросовые зажимы.
Серьги
Наряду с талрепами при работе с тросами и канатами очень часто приходятся пользоваться серьгами — П-образными соединительными элементами со шплинтуемым или ввинчиваемым на резьбе стопором («пальцем»). Предназначены они в основном для надежного и быстрого соединения двух или более плетей тросов, крепления их к проушинам, скобам, рым-болтам и т.п.
Выпускают серьги разного размера, чтобы их можно было подобрать к той или иной толщине троса и соответствующей нагрузке. Обычно считают, что чем больше серьга, тем большие нагрузки она может воспринимать.

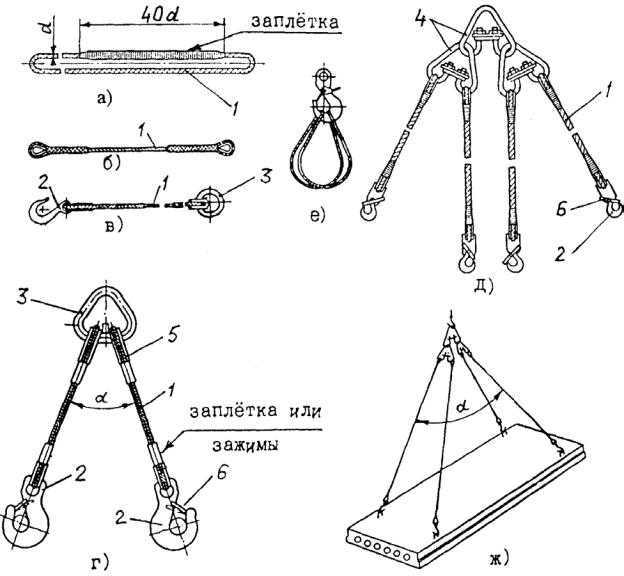

Чтобы зацепить трос (канат) за крюк или закрепить с помощью серьги, необходимо сделать на его конце петлю или как говорят «оконцевать трос». Для этого выпускают несколько типов специальных легко сборных зажимов различного размера (на фото 2 — справа внизу). Обычно диаметр троса, на который рассчитан тот или иной зажим, указывается маркировкой на его корпусе. На фото 1 представлены несколько примеров оконцовывания тросов с помощью зажимов различных типов.
Коуши

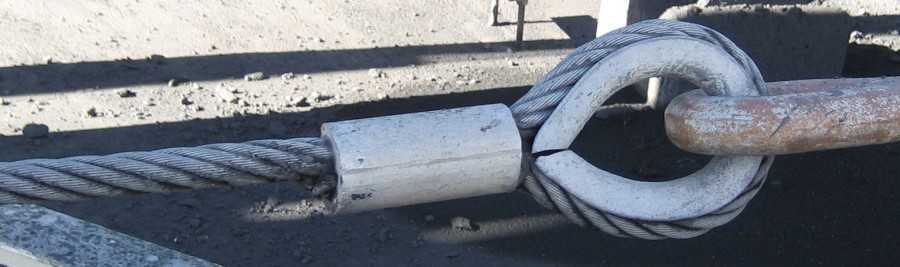

Вышеперечисленные примеры формирования петель рассчитаны на не слишком высокие нагрузки. У тросов же, испытывающих очень большие усилия растяжения (например, при буксировании автомобилей или перемещении тяжелых предметов лебедкой), петлю на конце обычно упрочняют с помощью вложенного вовнутрь коуша.
В этом случае деформации, возникающие при натяжении, воспринимает не сам трос, а отштампованная из листового металла петля каплеобразной формы, благодаря чему трос меньше перегибается и изнашивается не так интенсивно.
Коуши также бывают разных размеров, рассчитанных на ту или иную толщину тросов и на тот или иной размер петель. Кроме того, специально для оконцовывания нейлоновых или пеньковых канатов выпускают коуши из пластика.

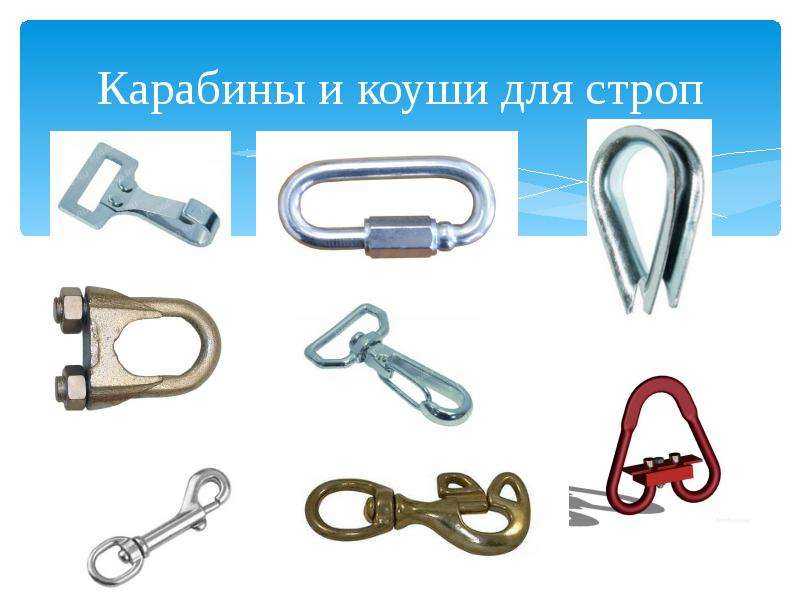

Карабины
Полезным дополнением к рассмотренным выше приспособлениям являются так называемые карабины.
Обычно их используют наравне с серьгами, но в отличие от последних карабины позволяют быстро сцепить или расцепить соединение одним нажатием на подпружиненную карабинную защелку.
Оцинкованный или нержавеющий талреп?
Выбирая винтовую стяжку, следует учитывать внешние условия, в которых она будет работать и степень агрессивности этой среды. Для сухих помещений и временной эксплуатации на улице достаточно приобрести оцинкованный натяжитель троса. Для постоянного использования под открытым небом, в местах с влажным и морозным климатом подойдут закрытые нержавеющие талрепы из стали А2, а в особо агрессивных условиях (химические производства, морское судоходство, горячие цеха, бассейны с хлорированной водой) – из кислотостойкой стали А4.
Вы знали? Если вам понадобилось нарезать резьбу в отверстии, а под рукой нет метчикодержателя, то выручит обычный винтовой талреп. Зажмите хвостовик метчика между его винтами, а корпус устройства используйте в качестве воротка.
Область применения технологии
Такие технологии применяются только в электросетях с напряжением не выше 1000 вольт, требование ПУЭ глава 2.1. В большинстве случаев прокладку кабелей на тросовой растяжке используют от зданий или ЛЭП до отдельных сооружений на небольшие расстояния. Там где установка опор ЛЭП или рытье траншей для кабеля невозможна по техническим условиям производства при эксплуатации объектов, или неоправданно по объемам выполняемых работ,дорого с финансовой точки зрения.
В производственных цехах, складских помещениях, сооружениях с большими площадями, высокими потолками, для освещения оптимальным вариантом является использование этих технологий. Тросовые растяжки применяются для электросетей уличного освещения отдельных территорий.
Для владельцев частного дома этот метод проводки позволяет избавиться от трудоемкой работы по рытью траншеи. Проще от распределительного щита в доме протянуть кабель по воздуху к хозяйственным постройкам:
- мастерской;
- летней кухне;
- беседке с мангалом;
- курятнику;
- бане и другим возможным сооружениям во дворе частного домовладения.
Тросовая проводка позволяет проводить легкие трехпроводные провода для электро-потребителей не большой мощности и кабели с проводами большого сечения для электропитания мощной бытовой техники. Прежде чем приступать к монтажу тросовой проводки требуется предварительные расчеты.
Зажим для стального троса. Выбираем лучший
Для соединения концов троса или каната, а также для образования петель на концах, используются различные разновидности стальных, медных или алюминиевых зажимов. Относясь к такелажному крепежу, зажимы для тросов используются в лифтовом хозяйстве, при проведении различных монтажных работ, а также в быту.
Виды зажимов
Для обеспечения долговечности и надёжности все конструктивные элементы зажимов изготавливаются из нержавеющих сталей, а при небольших эксплуатационных нагрузках – также из меди, латуни или алюминия.
Наибольшей популярностью пользуются:
- Зажим для троса подковообразного типа, производящиеся по стандарту DIN 741. Изготавливается только из оцинкованной или нержавеющей стали, включают в себя U-образную стремянку с резьбой, шайбу-накладку для петли троса, колодку с гнездом под трос и две гайки. Используют такие зажимы для сравнительно небольших нагрузок, преимущественно при транспортировке или буксировки грузов или техники.
- Одинарные зажимы Simplex, которые состоят из стальной накладки с бортами по краям, и стальной зажимной пластины, располагающейся между накладкой и тросом. Для крепления элементов между собой в зажимах типа Simplex имеется болт и гайка. Подобная конструкция больше предназначена для соединения концов троса между собой при его сращивании.
- Зажим для троса двойного типа или Duplex. Принцип действия остаётся таким же, как и в зажиме предыдущего типа, но накладка и пластина – вдвое длиннее, что позволяет разместить вторую крепёжную пару «болт-гайка». Соответственно надёжность двойного захвата увеличивается, как, впрочем, и его размеры.

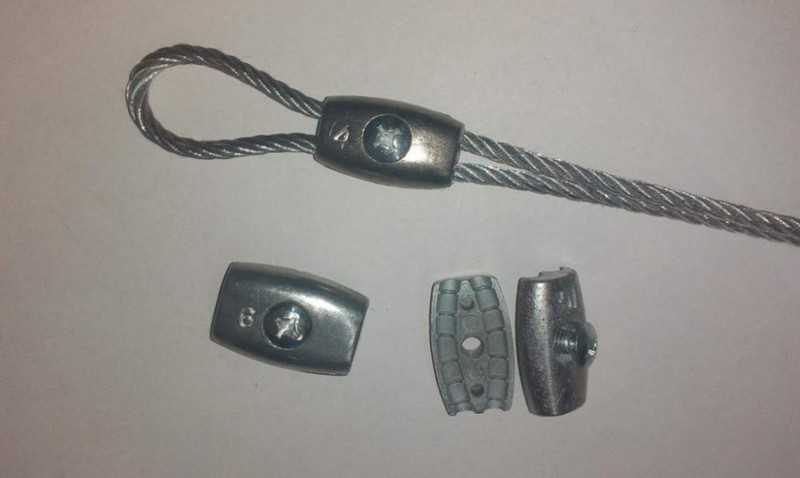

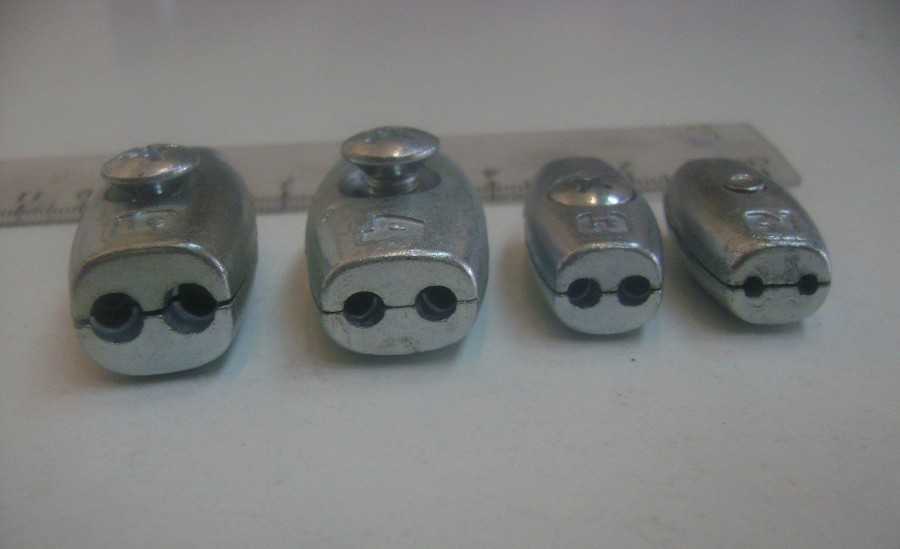

- Зажим типа «бочонок», который представляет собой два несколько приплюснутых полых полуцилиндра, которые соединяются между собой при помощи винта (в одном полуцилиндре предусмотрен прилив с резьбой, а во втором – отверстие под винт). В торцевых частях каждого полуцилиндра имеются два полукруглых паза для пропуска троса и образования петли.
- Клиновый зажим. Относится к числу специализированных, и подходит для соединения такелажных тросов или канатов большого диаметра (до 100 мм). Клиновые зажимы отличаются повышенной износостойкостью, поскольку для соединения используются втулки из антифрикционной бронзы, а для надёжного обхвата троса или каната применяются шайбы из мягкого алюминия.
Особенности использования различных видов тросовых зажимов
Основными техническими параметрами рассматриваемых изделий являются предельный диаметр троса и гарантированное усилие зажима.
Имеют значение также и размеры зажима, поскольку рекомендуется, независимо от типа, использовать последовательно несколько зажимов (не менее трёх), особенно, если масса груза не гарантирует его безопасного перемещения или подъёма.
Зажимы по стандарту DIN 741 используются для канатов диаметром 5…62 мм, при наличии пружинной шайбы по ГОСТ 6402-70 и гайки по ГОСТ 5915-70. Конструкция такого зажима предусматривает возможность установки стопорной планки, которая обеспечивает более надёжный прижим троса к скобе.
Не допускается эксплуатация зажимов для тросов, детали которых не имеют защитного антикоррозионного покрытия из цинка.
В крепёжных элементах плоских зажимов должна применяться резьба по ГОСТ 24705-81. Материал накладок – сталь Ст.3, пластины должны использоваться под крепление тросов диаметром 4,6…30 мм.
В случае последовательного использования нескольких зажимов расстояние между ними не должно быть меньше шести диаметров троса.
В двойных зажимах типа Duplex срезающее усилие воспринимается исключительно болтовым соединением, поэтому выбор диаметра крепежа определяется диаметром троса. Рекомендуются следующие соотношения:
Для троса диаметром 2 мм и 3 мм – крепёж М4;
Для троса диаметром 4 мм и 5 мм – крепёж М5;
Для троса диаметром 6 мм – крепёж М6;
Для троса диаметром 8 мм – крепёж М8;
Для троса диаметром 10…12 мм – крепёж М10.
Клиновые зажимы не рекомендуется использовать для подъёма груза. Потому что эксплуатационные нагрузки на крепёж снижаются, поскольку оси действия сил при работе такого зажима совпадают, и, следовательно, напряжений среза не возникает.
Эксплуатационные параметры зажимов клинового типа регламентируются DIN 15315. Для винтового прижима троса или каната к опорной поверхности клина используется высокопрочный крепёж (класса прочности не ниже 5.6), с защитным антифрикционным покрытием.
Периодически соединение требуется подтягивать.
Зажим «бочонок» часто изготавливается из алюминия, и не рассчитан на большие диаметры троса: рациональный диапазон диаметров составляет 2… 8 мм. Отсутствие выступающих элементов и компактность такого зажима позволяет использовать его в стеснённых пространствах.
Виды приспособлений для натяжения тросов
Прежде, чем приобретать приспособление для натяжки, необходимо разбираться в его маркировке, а именно: С+С – крюк и крюк, С+О – крюк и кольцо, О+О – кольцо и кольцо. Это наиболее часто используемые, но бывают и другие. Для того чтобы подтянуть или ослабить натяжение, необходимо вращать «кольцо», после чего винты будут двигаться либо к центру, либо от него. Вид инструмента зависит от того, какие работы вы собираетесь выполнять. Оцинкованный инструмент используется в том случае, когда вам требуется большое натягивающее усилие. Грузовой тип применяется тогда, когда необходимо либо натянуть тросы, либо же прикрепить тяжелый груз. Такие приспособления могут достигать веса до 25 кг, а выдержать данный инструмент способен до 90 тонн.
Вид приспособления «крюк-крюк» используется, когда необходимо изменить длину или натяжение цепи или троса, в основном, при установке мачт или антенн. «Крюк-кольцо» также применяется в подобных случаях. На подвижных деталях такого варианта приспособления имеется резьбовая нарезка, благодаря которой можно регулировать длину. Также сейчас появились варианты с использованием современных технологий, применяя которые можно отрегулировать плавность натяжения. Такие инструменты применяются при работах с волоконно-оптическим кабелем. Для того чтобы натянуть провода и тросы под малые нагрузки, можно использовать закрытые инструменты.
В таких случаях нет четкого значения допустимой нагрузки, поэтому ориентироваться необходимо по факту. Также следует помнить, что такие приспособления не используются для несущих конструкций. Вариант «вилка-вилка» очень популярен и применяют его довольно часто. С его помощью можно быстро изменить или отрегулировать натяжение и длину. Однако данный инструмент не применяется для того, чтобы поднимать грузы. Создан он для того, чтобы регулировать подвески, растяжки и страховки. А вот талреп цепной длиннее своих собратьев, он способен захватить два объекта, сравнительно далеких друг от друга, и затем стянуть, придав требуемое натяжение.
Правила эксплуатации
Перед началом работы нужно проверить прочность соединений путем однократного приложения нагрузки на трос. Если после нескольких проверок трос и зажимы продолжают выполнять свои функции, то его можно эксплуатировать. Однако необходимо регулярно проверять состояние зажимов, так как со временем соединения могут разбалтываться, гайки раскручиваться, а металл подвергаться разрушению.
Максимальный срок службы фиксаторов зависит от условий работы. Если это стройка с регулярными транспортировками грузов по этажам строительным краном, то замена должна производиться раз в 4-6 месяцев. В бытовых условиях нужно смотреть на состояние износа, чтобы определить, нужно заменять зажим или нет.
В некоторых случаях правильная эксплуатация может спасти жизнь. Это относится к так называемому лееру. Это туго натянутый трос с закрепленными на бортах лодок и судов концами. Случайно выпавшему человек из лодки будет легче спасти свою жизнь, схватившись за него.
Требования безопасности транспортировки грузов определяют необходимость соблюдения техники крепления стальных тросов и канатов. Перед использованием крепления нужно проверить его на несущую способность. А если соединения активно эксплуатируются, следует контролировать степень износа.
4.5 метра, второй от силы 4 метра, третий 2 метра. Второй и третий будем «наращивать», выбор пал на трубу 50*50*3000мм.

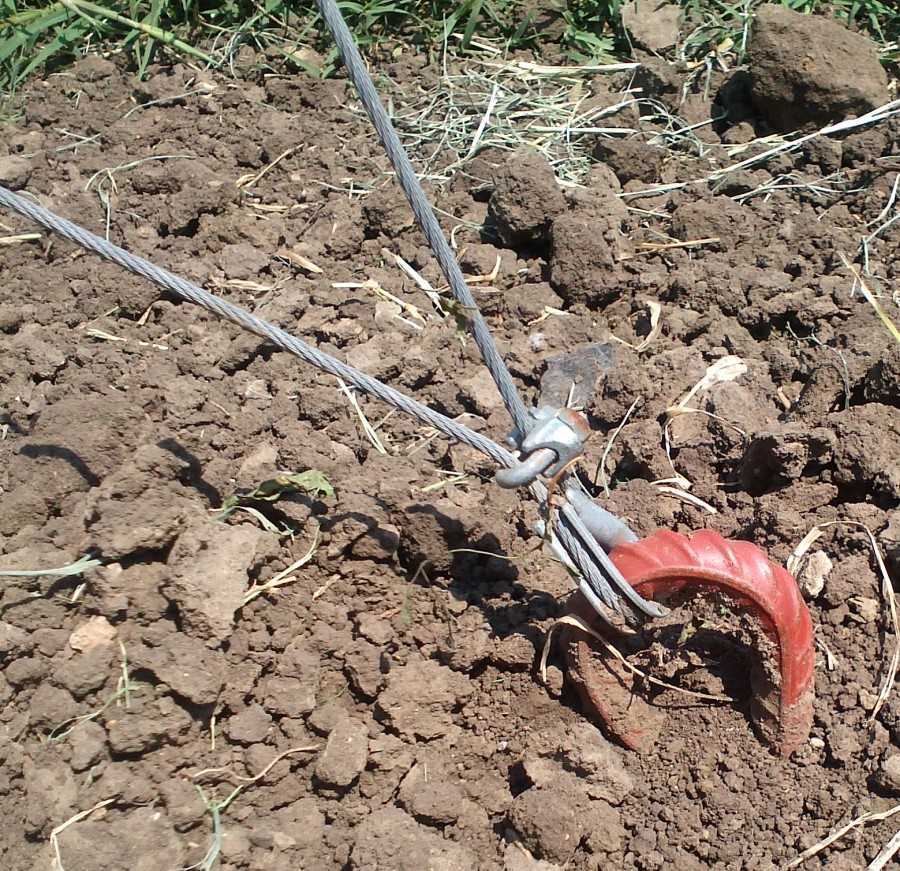

Как натянуть трос для растяжки?
Сообщение яльчик » 23 мар 2009 19:52
Сообщение Bukin G » 23 мар 2009 20:03
Сообщение яльчик » 23 мар 2009 21:45
Сообщение 777 » 23 мар 2009 23:54
Сообщение Джанаев Ренат » 24 мар 2009 01:22
Нужно как на схеме, тогда все будет ок. Столперы выбираете не такие какие Вы показали, а двумя винтами с 2-х сторон. Трос соединяется между собой с помощь. спец. приложений с гайками. Баннер крепится с помощью маленких карабинчиков, или саодельных булавок из стального прута. Т.е. заменить сможете и не снимая в будующем тросов. Слева и справа обычно все делают по разному, кто просто натягивает через люверсы, кто делает карман и внутрь просовывает трубу. Одним словом кто во что горазд. А тросы лучше распологать как показано на рисунке, проверено временем. если так интересует могу сбросить фото.
талрепы, у нас почему-то кличат столперами
Сообщение Bukin G » 24 мар 2009 08:55
Классификация объектов
Такелажные работы вполне подразумевают перевозку крупногабаритной неразборной мебели, музыкальных инструментов, например, концертного рояля. Кроме того, договор на такелажные работы может включать демонтаж производственного, торгового, игрового, банковского и прочего оборудования, а также каких-либо инженерных конструкций, например, рекламных щитов.
Существуют следующие виды такелажных работ:
- такелаж и перевозка сейфов, банкоматов и платёжных терминалов;
- такелаж и перевозка роялей, пианино;
- такелаж торгового, холодильного оборудования;
- такелаж и установка медицинского, полиграфического оборудования;
- такелаж и монтаж промышленного оборудования;
- такелаж серверного оборудования и трансформаторов, томографов;
- такелаж скульптур;
- такелаж игровых автоматов;
- такелаж станков, прессов, тяжелых металлоконструкций;
- такелаж подстанций;
- такелаж и установка высокоточного оборудования;
- установка оборудования на производственных площадях;
- грузоподъемные работы;
- пусконаладочные работы;
- затягивание оборудования в цех;
- подъем грузов от 1 т до 300 т;
- проект по такелажным работам;
- стропальные работы;
- комплексные услуги по переезду предприятий;
- перевозка оборудования.
- http://77gruzovik.ru/takelazh.html
- http://nacep.ru/raznoe/oborudovanie/takelazhnoe-oborudovanie-i-spectexnika.html
- https://starimpex.ru/raznoe/takelazhnye-sredstva-eto.html
- https://www.stroi-baza.ru/articles/one.php?id=3108
- https://studopedia.info/4-77320.html
- http://proizvodim.com/takelazhnye-raboty.html
Типы канатных зажимов
Различают зажимы для канатов и тросов следующих типов:
1) U-образный зажим
Зажим представляет собой u-образный болт с резьбой. Резьбовые концы болта вставляются в зажимающий элемент. При затягивании гаек стального зажима элемент прижимает трос к болту.
2) Плоский тросовый зажим
Производится из углеродистой стали. Состоит из прижимного элемента, прижимающей пластины, винтов и гаек с метрической резьбой. В зависимости от числа винтов в конструкции плоский зажим под трос бывает одинарный (simplex), двойной (duplex) и тройной (triplex). Затягивание гаек зажимает трос между пластинами.

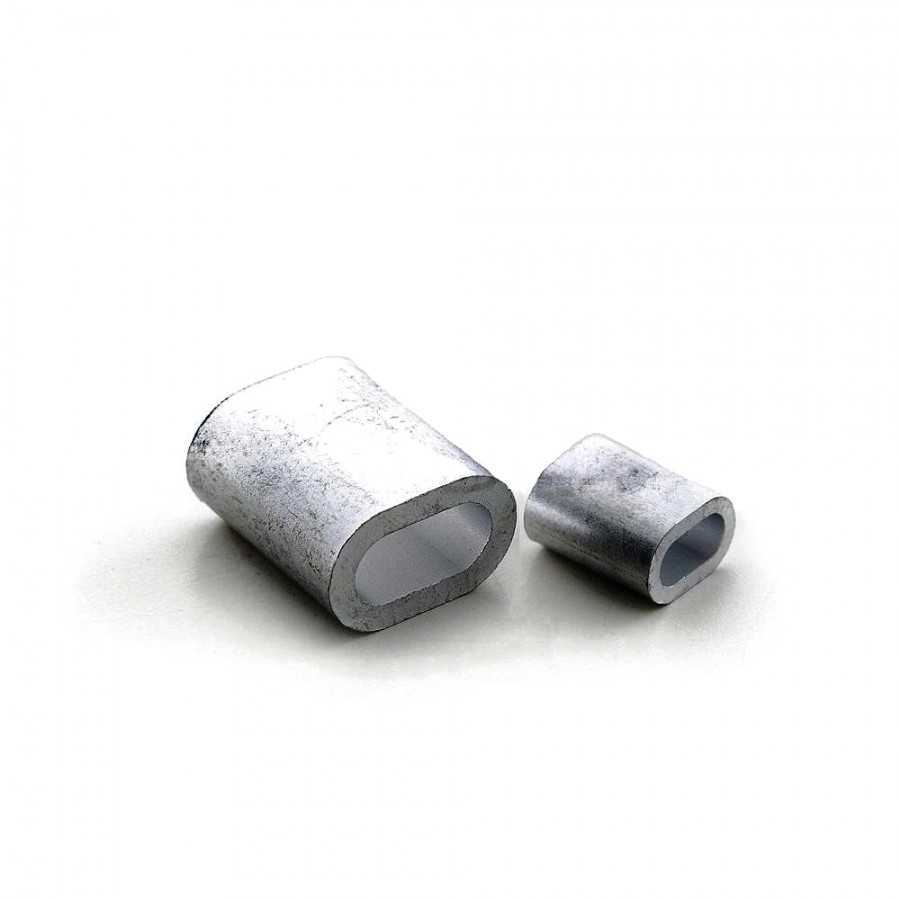

3) Трубчатый зажим
Алюминиевые зажимы-втулки применяются для обычных тросов, медные — для кислотостойких, для работы в агрессивных средах используются зажимы из нержавеющей стали. Трубчатый зажим представляет собой алюминиевый сплющенный полый цилиндр.
Рекомендуется для соединения тросов между собой, а также для изготовления петель на концах троса. Трубчатые зажимы для стальных канатов сдавливаются при помощи пресса или ручными щипцами. Являются разовыми несъёмными элементами.
В зависимости от конструкции и способа монтажа зажимы для металлического троса подразделяются на:
- клиновые
- болтовые
- винтовые
- заклинивающиеся
- прессуемые
- клыковые
Все канатные зажимы производятся согласно DIN и ГОСТ. В подъемных устройства для целей соединений концов канатов рекомендуется использовать дугообразные зажимы DIN 1142. Зажим для троса DIN 741 по сравнению с DIN 1142 имеет меньшую прочность, поэтому рекомендован к использованию работ, не связанных с перемещением и подъемом грузов.
Успех работы и правильная эксплуатация талрепа
Силы, которые воздействуют на механизм данного инструмента, не должны вызывать деформации во время нагрузки. Если же это произошло, то натяжение необходимо уменьшить, а части, которые подверглись деформации, надо заменить. Если есть шанс ударной нагрузки или критического режима, то прежде, чем приступить к выполнению работ, необходимо четко выбрать изделие, которым предстоит пользоваться. Допускаемая нагрузка позволительна только по линии оси. Перегрузок быть не должно.
Изделия также не рассчитаны на то, чтобы выдерживать боковые нагрузки. Используемый натяжитель всегда до и после работ необходимо проверять на соответствие нормам безопасности, иначе могут быть недопустимые критические деформации. Если правильно рассчитывать замеры и соблюдать все мельчайшие детали, а также проводить профилактические работы и осмотр состояния инструмента, то он прослужит максимально долгий срок, и вероятность его поломки или деформации сведется к минимуму.
Прежде чем приступить к работам, рекомендуется инструмент промывать бензином, при возможности полировать на войлочном кругу, наносить смазку и прогонять вхолостую. Лучшие смазки в этом случае – с присадкой графита или бисульфата молибдена. Во время работ их рекомендуется проворачивать (достаточно будет двух-трех раз). Если же работа проводится в сложных климатических условиях, где повышена влажность, то не лишним будет проливание пресной воды на механизмы, что позволит смыть соленую воду. Именно эти простые правила лишат пользователя множества проблем, в частности, мучительного раскручивания «залипшего» намертво талрепа.
Таким образом, благодаря универсальному инструменту, вы можете делать как простые работы (натяжение струн, гардин), так и сложные (натяжение канатов или же перенос увесистых грузов без использования дополнительных приспособлений). Также, используя данный механизм, можно добиться лучшего показателя по вертикали, когда будете устанавливать антенну или мачту.
