Какие краны лучше ставить на радиаторы

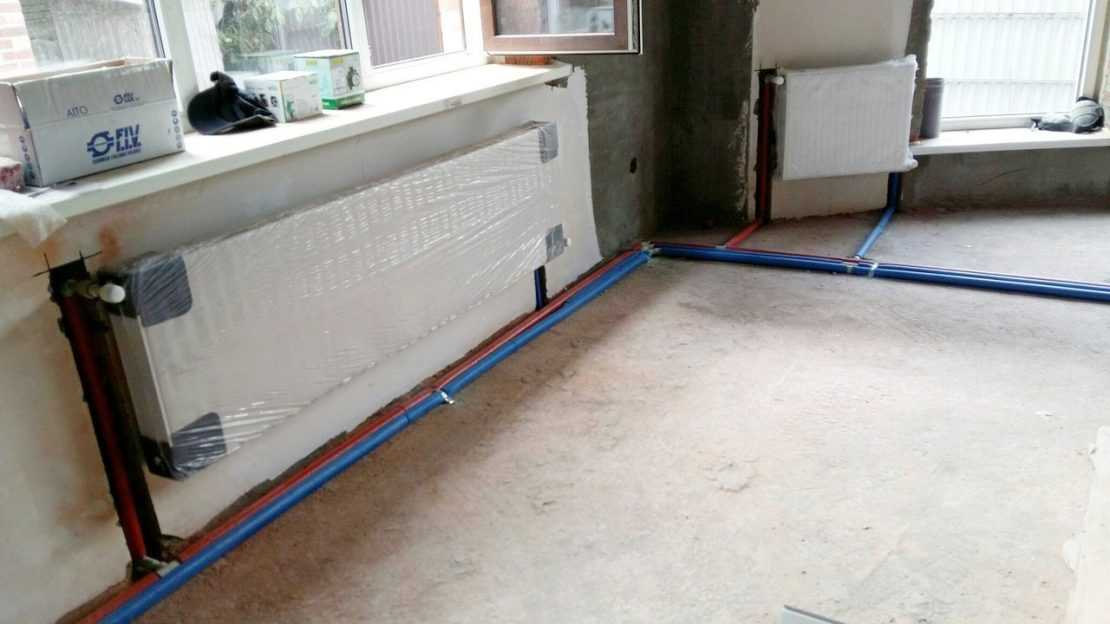

Типы обвязки радиаторов для разных систем отопления

При нижнем подключении батарей выбора нет, производитель дает рекомендации привязки трубопровода подачи и обратки, их нужно выполнять. Чтобы выполнить нижнее соединение, то нужен клапан радиаторный для подключения снизу. Это деталь с фитингами, размещенными параллельно на расстоянии, равном посадочному месту стандартной панельной стальной батареи и перемычкой между фитингами. Также внутри вводов уже есть шаровой кран или вентиль для регуляции потока теплоносителя и полного перекрытия подачи воды.

Кроме нижнего есть еще варианты седельного, одностороннего и диагонального подключения. Односторонний способ чаще всего применяется в квартирах и различается на 1-но или 2-х трубный тип присоединения.

Чтобы выполнить обвязку, пригодятся советы профессионалов:

  1. Если осуществляется обвязка стальными элементами на сгонах, нужны 2 шаровых крана, 2 тройника, 2 сгона (с двусторонней наружной резьбой). Резьбовые стыки следует уплотнить подмоткой или фум-лентой, покрыть герметизирующей пастой. Подмотки нужно столько, чтобы соединение было плотным, слишком много наматывать не рекомендуется, особенно если это чугунные батареи.
  2. Однотрубную систему дополняют байпасом, чтобы была возможность отключить отопление. Чтобы не перекрыть циркуляцию теплоносителя по стояку, кран на байпас не ставится.
  3. Для двухтрубной системы байпас не нужен, тут в верхнюю зону батареи присоединяется труба подачи, а в нижнюю точку – трубопровод обратки. Кран Маевского ставится всегда.
  4. При обвязке по диагональной схеме при нижней разводке подающий трубопровод присоединяется к верхней точке батареи с одной стороны, труба обратки – в нижнюю точку с противоположной стороны радиатора.
  5. Седельное подключение с нижней разводкой в однотрубной системе осуществляется как с байпасом, так и без него. Если нет байпаса, краны не устанавливаются, батареи можно снять без отключения с применением временной перемычки – это кусок трубы с резьбой на обоих концах. В квартирах седельное подключение не применяется, потери тепла при вертикальной разводке могут достигать 15%.

Выбираем кран на радиатор отопления

Решив, что запорный кран нуждается в замене, человек отправляется в магазин. Ассортимент этих приспособлений довольно широк, и безоговорочно доверять словам продавца при выборе товара не стоит. Необходимо обладать хотя бы минимальными знаниями в области сантехники, чтобы подобрать оптимальный вариант.

Рассмотрим особенности всех кранов, которые имеются в продаже:

Механический вентиль

Это классический запорный механизм, выполненный в виде «барашка» на резьбе. Принцип действия этого устройства довольно прост: при вращении «барашка» опускается запорный механизм. Когда шток доходит до крайнего нижнего положения, подача воды в теплоноситель прекращается. Из достоинств можно отметить простоту конструкции и дешевизну изделия. К недостаткам относится быстрый износ составляющих. Профессиональные сантехники не рекомендуют устанавливать такие краны в жилых помещениях. Они часто протекают, если кран длительное время не используется, шток может заклинить. Кроме того, во время аварии быстро перекрыть подачу воды не получится.

Шаровой кран

Это самый распространённый запорный механизм на сегодняшний день. Именно такие изделия устанавливаются в большинстве квартир и частных домов. Внутри устройства находится шаровой механизм, который приводится в действие установленной сверху рукояткой. В установленном шаре имеется сквозное отверстие. При повороте ручки отверстие попадает вдоль или поперёк трубы, перекрывая или открывая воду. К достоинствам относится удобство монтажа и эксплуатации. Из недостатков можно отметить тот факт, что находясь в промежуточном положении, кран часто выходит из строя.

Кран Маевского

По сути, это пробка с резьбой, предназначенная для сброса воздуха из радиатора отопления. Это очень надёжная конструкция, которая легко устанавливается. Для того чтобы закрыть или открыть такой вентиль, предусмотрен шток, который вращается специальным ключом

Обратите внимание, что в некоторых устройствах шток не имеет фиксатора, поэтому выворачивается полностью. Вставить его на место под напором горячей воды нереально

Промывочный кран

Стальная заглушка, которая устанавливается в радиаторы. Для открывания этого запорного механизма используются обыкновенные пассатижи.

Дроссельный кран с термостатом

Довольно сложная конструкция с автоматической регулировкой подачи воды. Простая и надёжная в эксплуатации, но дорогостоящая модель.

Установка газового вентиля

Подготовительный этап

Чтобы поменять газовый вентиль на кухне самостоятельно, требуется подготовить:

  • новый кран;
  • два газовых ключа. Один ключ требуется для откручивания резьбы, а второй для удержания нижней трубы в неподвижном состоянии. В противном случае можно повредить трубопровод, ведущий непосредственно к газовой плите;
  • средство для герметизации резьбового соединения. Подойдут ФУМ-лента, нить Тангит Унилок или обычная льняная нить. При использовании льняной нити необходима дополнительная обработка герметизирующего материала краской;

Специальная нить для герметизации резьбового соединения

графитовая смазка, предназначенная для газовых вентилей;

Специальный состав для газовых приборов

заглушка для трубы. Если производить замену вентиля вдвоем, то можно обойтись без применения заглушки.

Процесс замены

Замена газового вентиля производится по следующей схеме:

  1. перекрывается подача газа в жилое помещение. Для этого ручка газового вентиля поворачивается в положение перпендикулярно трубе;

Газовый вентиль в положении «закрыто»

  1. вентиль откручивается от трубы. Если открутить резьбу не получается, то резьбовое соединение рекомендуется обработать составом WD-40, который обеспечит плавность хода. Если в квартире установлен приварной вентиль, то он срезается при помощи болгарки, а на трубах нарезается резьба;
  2. на место вентиля устанавливается временная заглушка. Если работу по замене газового вентиля производить вдвоем, то вместо заглушки можно использовать палец напарника. Такая процедура облегчит процесс установки нового крана;
  3. на резьбу накручивается герметизирующая нить;

Намотка льняной нити для придания резьбовому соединению герметичности

  1. поверх нити наносится слой графитовой смазки;

Окончательная подготовка резьбы к установке вентиля

  1. устанавливается новый кран.

При проведении работы рекомендуется в помещении открыть окна и выключить все электрические приборы. Данные действия приведут к максимальной безопасности.

Процесс самостоятельной замены газового вентиля представлен на видео.

Проверка герметичности

После установки газового вентиля рекомендуется проверить герметичность устройства и полученных соединений. Для этого:

  • открывают кран и начинают подачу газа к плите;
  • подготавливают насыщенный мыльный раствор, который наносят на кран и места соединения.

Поиск утечки газа при помощи мыльного раствора

Если устройство и резьба пропускают газ, то в месте пропуска будут образовываться небольшие мыльные пузыри. При обнаружении утечки необходимо быстро устранить проблему.

Самостоятельно выполнять работу по замене газового вентиля рискованно

Любое неосторожное действие или нарушение правил безопасности может привести к взрыву. Поэтому рекомендуется выполнять замену с помощью квалифицированных специалистов

Виды кранов для батарей

Для установки на батарее предназначаются :

  • запорная арматура для радиаторов (шаровые краны полуоборотные);
  • воздушные спускные клапаны (ручной кран Маевского, автоматические воздухоотводчики);
  • балансировочные вентили для радиаторов;
  • регулировочные вентили, оснащенные термоголовками (клапаны термостатические);
  • краны для слива теплоносителя.

Чтобы определиться, какие краны ставить на радиаторы отопления, необходимо разобраться в принципах действия и предназначении каждого устройства.

Кран Маевского

Это ручной воздушный клапан для радиатора отопления, который позволяет удалять воздушные пробки из батарей. Вместо механического крана Маевского допускается установка автоматического воздухоотводчика, но эти изделия выглядят не так эстетично.

Кран Маевского состоит из полимерного корпуса, в который впаяна шайба с резьбой в сквозном конусообразном отверстии. С внешней стороны в шайбу ввинчивается конус соответствующих размеров, также оснащенный резьбой. Для вкручивания и выкручивания конуса предусмотрено углубление под отвертку или специальный ключ, который входит в комплектацию изделия.

Схематичное изображение крана Маевского

Также на корпусе имеется пластиковая шайба с отверстием, через которое и стравливается воздух. Для этого требуется вставить отвертку или ключ в углубление и повернуть конус на один оборот. Когда из отверстия начинает течь вода, запорный конус ввинчивают до упора обратно.

Важно! Рекомендуется устанавливать клапан с углублением под отвертку, так как ключ может затеряться. Ни в коем случае нельзя вывинчивать запорный конус полностью – давление в системе не даст установить его обратно

Шаровые краны: виды и параметры

При монтаже каждого радиатора желательно поставить два шаровых крана или шаровой на подачу и регулировочный – на обратку. Шаровые краны – это запорная арматура, позволяющая перекрывать поток теплоносителя и демонтировать радиаторы без слива теплоносителя из всей системы.

Устройство шарового крана

Ключевым элементом устройства является стальной шар с отверстием для прохода теплоносителя. Шар закреплен на штоке, и при повороте рукоятки на 90 градусов он разворачивается и полностью перекрывает поток среды.

Шаровые краны различаются :

  • по материалу изготовления корпуса (латунь, силумин, полипропилен);
  • по конструкции (прямой и угловой);
  • по пропускной способности (у полнопроходных отверстие в шаре практически совпадает с диаметром трубы, у стандартных – составляет 70-80% от этого показателя).

Рассматривая, какие краны лучше ставить на радиаторы, предпочтение стоит отдать полнопроходным, так как они не уменьшают проходимость системы и не снижают теплоотдачу приборов отопления.

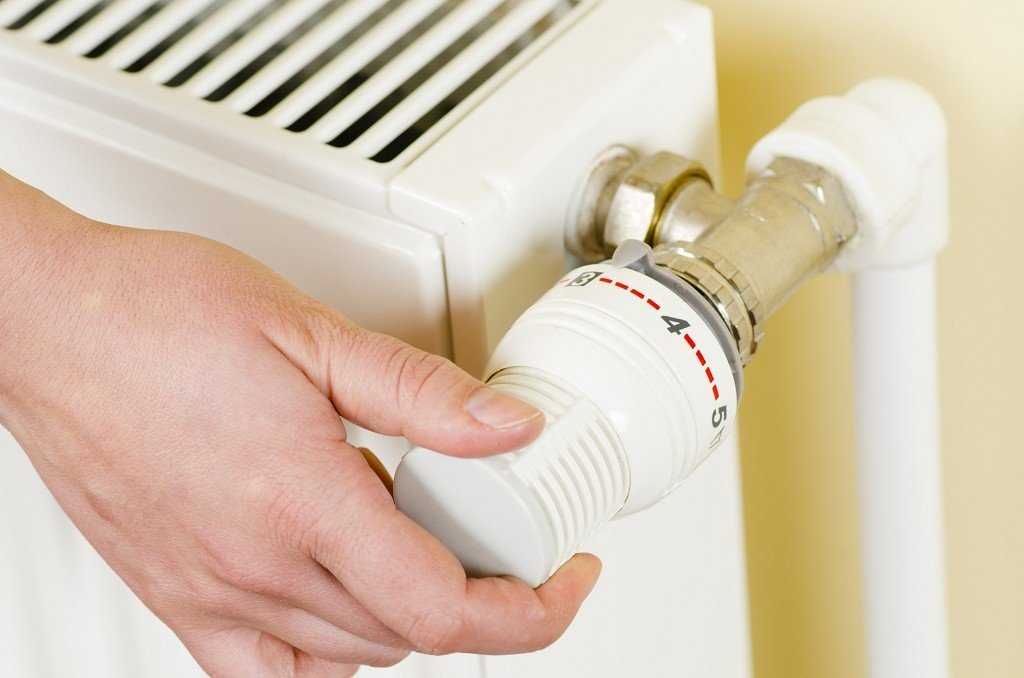

Вентили с термоголовками

Термостатический вентиль для радиатора отопления дает возможность управлять температурой в помещении. В зависимости от модели, настройка термоголовки на определенную температуру выполняется вручную или работа клапана гибко регулируется автоматическим устройством. Под воздействием термоголовки смещается шток вентиля, изменяя его проходное сечение.

Вентиль с термоголовкой

Если установленный термоклапан не имеет функции блокировки потока теплоносителя, дополнительно требуется смонтировать запорный кран, чтобы полноценно обслуживать батарею.

Краны промывочные

Промывочный кран на радиатор предназначен для слива теплоносителя в процессе промывки системы. В конструкцию сварного промывочного крана входит металлический корпус, резиновая прокладка и длинный шток. Чтобы открыть такой кран, используется газовый ключ или пассатижи.

Данное устройство имеет существенный недостаток – резиновая прокладка легко разрушается при эксплуатации крана, что приводит к аварийной ситуации. Вместо сварного промывочника на радиатор рекомендуется поставить радиаторную пробку либо переходник с пробковым вентилем.

Балансировочный вентиль

Вентиль балансировочный для отопления дает возможность отрегулировать температурный режим работы отопительных контуров. Если радиатор не снабжен термостатическим вентилем, используют механический клапан настроечный, у которого вручную задают диаметр проходного сечения, исходя из показаний давления в трубопроводе на отрезках до и после крана.

В системах с корректировкой температуры батарей при помощи термостатических вентилей, автоматический регулировочный кран отвечает за балансировку давления. Балансировочный регулирующий кран монтируют на трубу обратки.

Установка кранов на батареи отопления

Следующим этапом монтажа отопительной системы является установка в проходные пробки запорной и регулирующей арматуры. На радиаторах устанавливают «полнопроходные» шаровые краны или краны, в которых работает ручная регулировка движения теплоносителя. Сейчас выпускаются термоголовки, у которых функционирует автоматическая регулировка потока.

Краны для систем отопления могут иметь разную конструкцию, но наиболее практичными считаются краны с соединением «американка» с накидными гайками. Преимущество кранов с соединением «американка» заключается в их конструкции, которая позволяет снять радиатор любого типа, не отключая систему отопления. Поток теплоносителя с помощью такого крана быстро перекрывается, и для снятия батареи надо только раскрутить резьбовое соединение.

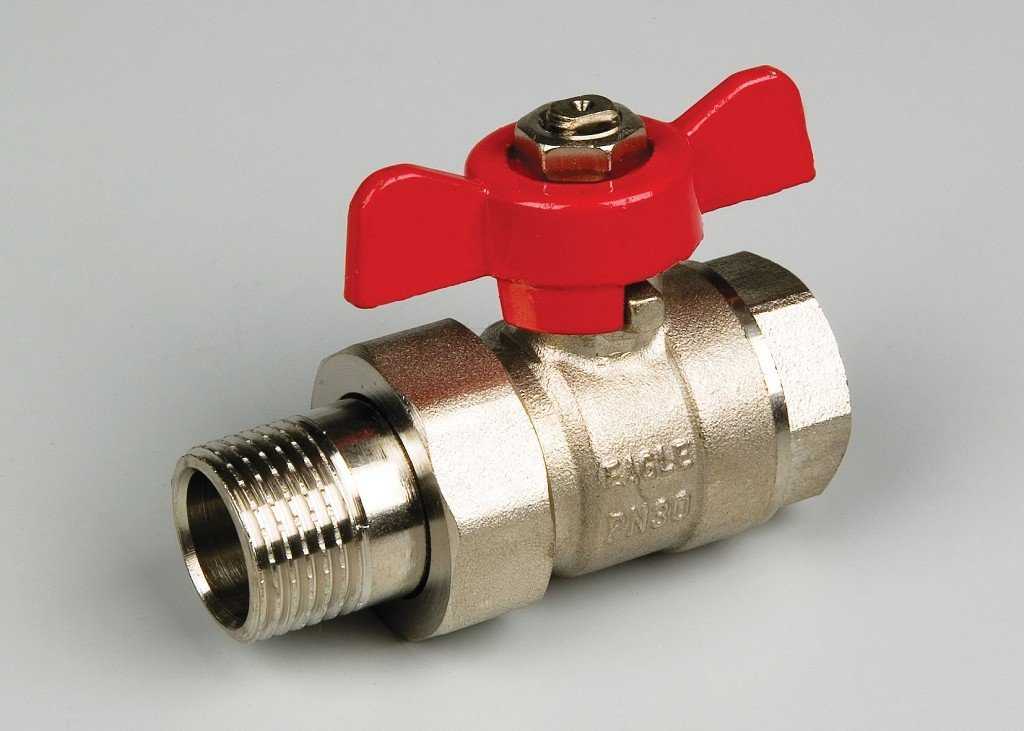

Применение кранов «американка» особенно востребовано, когда систему отопления вынуждены запустить, когда отопительные приборы установлены на черновую стену. Их применение позволяет без проблем снять радиатор и закончить отделочные работы участка стены, не отключая систему отопления (заделать штробы, прошпаклевать или поштукатурить стены, поклеить обои и так далее). Самое главное, что краны с разъемным соединением «американка» могут использоваться многократно независимо от типа прокладок (резиновая или паранитовая) или варианта, когда герметизация осуществляется только при помощи конусных деталей из нержавеющего сплава.

Краны с накидными гайками могут быть прямыми или угловыми. Их выбирают в зависимости от системы подачи трубопровода к радиатору (из стены или откосов ниши).

Кран в пробку с соединением «американка» вкручивают при помощи специального ключа, который вставляют внутрь патрубка. Сечение у ключа может быть самой разной формы. Проще, если применяется шестигранник, для работы достаточно подобрать подходящий размер. Сложнее, когда в соединении «американка» сделаны два выступа, приходится для надежного зацепа искать подходящий профиль.

В работе иногда используют губки разводного ключа или пассатижей, но чаще мастера изготавливают Г-образный ключ с квадратным сечением. Его концы идут слегка на конус. Это позволяет работать с разными производителями кранов с соединением «американка».

Соединение проходной пробки герметизируется с патрубком «американка» при помощи подмотки. Сантехники используют для этих целей импортный лен и паковочную пасту (типа UNIPAK). Ленту ФУМ применяют в случае, когда профиль резьбы не имеет острых углов. Также резьба должна иметь специальную насечку, которая препятствует прокручиванию герметизирующего материала.

Две детали необходимо проверить на совместимость резьбы, соединив их без пакли. Степень плотности собираемого соединения показывает, сколько пакли необходимо использовать. При большом слое подмотки могут образоваться трещины или деформироваться тонкостенные детали. А недостаточный слой часто становится причиной протечки соединения.

Подмотку нужно собрать в тонкий жгут и наматывать в сторону, противоположную направлению резьбы патрубка. Необходимо начинать с края резьбы, который выходит наружу. Необходимо заполнить волокнами льна всю глубину резьбы, прижимая каждым новым витком предыдущий и не давая подмотке прокручиваться. Далее пастой UNIPAK смазывается деталь, которая после этого вкручивается на место.

Если система отопления монтируется с использованием металлических шаровых кранов, на них с применением подмотки прикручивают резьбовые муфты, необходимые для перехода на полипропиленовые трубы. Входящий в комплект арматуры радиатора кран Маевского поставляется с резиновой прокладкой, поэтому подмотка ему не нужна.

Подготовленные к работе радиаторы устанавливаются на свое место, после этого можно начинать монтаж труб. После завершения монтажа отопительной системы, нужно запустить ее, предварительно наполнив стояк снизу вверх теплоносителем и стравив воздух. Надо открыть кран подачи и проверить соединения на наличие течи.

Грамотная замена батарей отопления — хороший способ повысить эффективность обогрева в Вашем доме или квартире и сократить стоимость оплаты счетов. Эту работу можно быстро и просто сделать своими руками, но, если с тонкостями процесса Вы не знакомы, лучше обратиться к профессионалам.

Расчет мощности радиатора

Какой мощности должен быть тэн?

Ошибка №5 Здесь не нужно исходить из принципа – чем больше, тем лучше.

В первую очередь нужно обеспечить плавную работу нагревательного элемента. Он не должен выключаться и включаться через чур часто.

При грамотном подборе мощности и хорошем утеплении помещения, батарея будет 2/3 времени “отдыхать”, отдавая тепло в окружающую среду, и только 1/3 времени работать, потребляя эл.энергию.

Исходя из этого можете примерно рассчитать расход эл.энергии за месяц.

Помимо щелчков, мощная батарея будет сильно шуметь и булькать. Добавление уксуса или лимонной кислоты для смягчения жидкости не особо помогает.

Здесь наблюдается эффект как в электрическом чайнике. При мощности 2квт мы имеем очень малые размеры сосуда, плюс наличие пустот.

В результате резкого выделения тепла в воду и возникает подобный шум. Чем меньше воды в чайнике, тем сильнее он шумит.

То же самое и в батарее. Когда тэн слишком мощный, скорость нагрева получается на порядок выше скорости отвода тепла, плюс сказывается невысокая скорость циркуляции теплоносителя.

Ошибка №6 Зачастую сильный шум при работе возникает при неаккуратном завинчивании или кривом тэне и случайном соприкосновении трубки с перегородкой ниппеля.

Чтобы решить эту проблему, попробуйте немного провернуть тэн по часовой или против часовой стрелки, изменив его положение. Шумная работа на пределе и постоянные щелчки не только раздражают, но и напрямую влияют на срок службы контактов реле.

Поэтому при выборе мощности тэна исходите из правила:

максимум 0,5кВт – на каждые 4 секции

0,7кВт – 6 секций

1кВт – 8 секции

1,2кВт – 10 секций

1,5кВт – 12 секций

Установите тэн меньшей мощности, и он у вас вообще не будет отключаться, так как не сможет нагреть воду до нужной температуры.

С одной стороны, это хорошо, батарея никогда не перегреется, даже если будет сбой в работе термореле. Например, для чугуняки (4 секции высотой 500мм), тэн мощностью 300Вт некоторые вообще умудряются вкрутить напрямую без термостата.

Еще один плюс малой мощности – отсутствие раздражающих щелчков. Однако несмотря на это, при недостатке киловатт вы существенно теряете в теплоотдаче.

Вот и приходится искать идеальную формулу.

Когда батарея слишком длинная (12 секций), то лучше вместо одного 1,5кВт тэна, вкрутить сразу два. Снизу радиатора с одной стороны 1кВт, а с другой еще на 0,5кВт.

Либо два по 0,7кВт каждый. Тем самым, прогрев секций будет более равномерным.

Ошибка №7 Только не забудьте проверить резьбу на тэнах.

С двух сторон батареи она разная

При покупке нагревательного элемента обращайте внимание на буковку, которая обозначает правую или левую резьбу (1.1/4R или 1.1/4L)

Как работает угловой кран для радиатора отопления

В большинстве случаев для радиаторов используются угловые краны шарового типа. Их конструкция включает:

  • затворный механизм;

  • корпус;

  • уплотнительный шток;

  • шайбы;

  • седла;

  • регулировочную ручку;

  • гайки для крепления и регулировки.

Принцип действия углового крана шарового типа заключается в передвижении затвора, который в определенных положениях закрывает или открывает проход для теплоносителя. Простая конструкция такого устройства обеспечивает его надежную работу на протяжении длительного периода времени. Наиболее популярны латунные краны угловые для радиаторов, цены на которые вполне доступны. Стандартные модели имеют небольшие габариты, что дает возможность устанавливать их без ограничений, практически в любых отопительных системах. Информацию о размерах таких кранов вы сможете найти в следующем разделе статьи.

Критерии выбора

Радиаторный кран – это, как правило, устройство шарового типа, обеспечивающее регулировку расхода воды и соединение труб с радиатором. Устанавливается на байпасе, стояках, вверху батареи, в местах скопления воздуха для его стравливания.

Выбрать подходящий кран несложно, достаточно знать несколько нюансов:

  • диаметр труб, к которым он будет подсоединяться (DN, в миллиметрах или дюймах);
  • рабочее давление (PN, в диапазоне 15–40 и выше);
  • вид соединения, наличие резьбы внутри или снаружи, американки.

При выборе следует учитывать характеристики кранов:

  • шаровая запорная арматура, хотя наиболее распространена и доступна по стоимости, не очень эффективна. Она имеет только два режима: закрытие/открытие;
  • конусный вентиль – более приемлемый вариант из-за возможности промежуточного положения. Недостаток: кран необходимо возвращать в начальное положение и постоянно следить за ним;
  • терморегулятор с автоматическим управлением – самый эффективный, надежный, но и намного дороже других. При его монтаже на однотрубную систему должен присутствовать байпас.

Виды кранов для отопительного оборудования

На сегодняшний день существует несколько видов кранов, предназначенных для радиаторов отопления:

  • шаровые полнопроходные прямые и угловые из латуни;

  • шаровые полнопроходные из полипропилена;
  • вентили регулировочные;
  • термостатические клапаны с ручным и автоматическим управлением с термоголовкой.

Самым популярным и распространенным видом запорных устройств является шаровой кран, выполненный из латуни или полипропилена. Такие краны состоят из стального шара с выборкой необходимого диаметра для пропускания воды, прикрепленного к штоку.

Вращая шар, осуществляется перекрытие теплоносителя в батарею. При открытии крана выборка в шаре сливается с внутренним проходом батареи, а при закрытии смещается на 90 градусов и перекрывает его.

Вторым по распространенности является стандартный ручной вентиль, который представляет собой конструкцию, где теплоноситель меняет направление течения два раза при прохождении сквозь рабочее сечение седла. Для уменьшения количества жидкости, данное сечение перекрывается конусом или шайбой, имеющей резиновую прокладку, прикрепленную к штоку.

Данная конструкция очень похожа на термостатический клапан, за исключением того, что шток вместе с конусом не вращаются, а просто нажимаются. Нажатие осуществляется с помощью термоголовки или пластмассовой рукоятки, предназначенной для ручного управления.

Преимуществами регулировочного крана являются то, что он без отключения системы водоснабжения позволяет проводить различные работы с определенной батареей, заполнение системы происходит достаточно мягко и без рывков, герметичность таких клапанов обычно очень высока, выглядят такие перегородки достаточно стиль и органично.

Недостатками таких соединений являются высокие погрешности при регулировке, связано это с тем, что в комплектацию таких кранов не входит регулировочная шкала, так что все осуществляется на глаз.

Плюсами термостатических клапанов с ручным или автоматическим управлением с термоголовкой являются: легкая и быстрая настройка температурных показателей, высокая экономия расхода топлива, связанная с температурными ограничениями. К минусам можно отнести недостаточную герметичность и сложную внутреннюю конструкцию, при выходе из строя таких кранов, необходимо покупать новый.

Также все краны различают по пропускной способности. Первым типом является полнопроходный кран, который пропускает в среднем от 90 % теплоносителя, второй – стандартный, который используется практически во всех квартирах, способен пропускать до 80% жидкости и последний – неполнопроходной кран, способный обеспечивать батарею всего лишь 40 % воды. Чаще всего применяются полнопроходные краны для лучшей эффективности отопления.

Система погодного регулирования поможет сэкономить до 35% на отоплении окупаемость системы от месяца

Автоматизация ЖКХ является актуальной задачей при экономии тепловой энергии для Управляющих компаний в сфере ЖКХ. Система погодного регулирования отопления оправдывает себя только в случае, если в доме уже установлен теплосчетчик (узел учета тепловой энергии)

«Московская объединенная энергетическая компания» (МОЭК) никогда не соблюдает температурный график (сами же его утверждают и не соблюдают) и поэтому завышение температуры теплоносителя наблюдаются повсеместно. Их цель взять как можно больше денег с потребителя, причем любой ценой, поэтому при температуре -5Сº МОЭК дает температуру, какую должны давать при температуре -15Сº и т.д.

Надоело переплачивать? Есть выход!

Система погодного регулирования отопления позволяет экономить до 35% расхода тепловой энергии. Если учесть, что многоквартирный дом (управляющая компания, ЖСК, ТСЖ) платят за отопление в отопительный сезон около 1 миллиона рублей в месяц, то экономию жильцы почувствуют уже через месяц!

Звоните по телефону в Москве: 8 (977) 262-36-80 и за 10 минут Вы узнаете больше, чем за 3 часа поиска в интернете

Как это работает?

Датчик наружного воздуха (выведенный на теневую сторону улицы) измеряет уличную температуру. Два датчика на подающем и обратном трубопроводе измеряют температуру теплосети. Логический программируемый контроллер вычисляет необходимую дельту и управляя клапаном (КЗР) регулирует скорость потока теплоносителя. С целью защиты от полного перекрывания в клапане предусмотрена защита. Для предотвращения застоя стояков (попадания воздуха) насос внутренней циркуляции циркулирует теплоноситель в системе, через обратный клапан. Узел погодного регулирования также оборудован автоматическим воздухоотводчиком. Если теплосеть не имеет необходимого перепада (что бывает крайне редко), то проблема легко устраняется установкой автоматического балансировочного клапана.

Система имеет полнопроходной байпас и на 100% гарантирует отсутствие перебоев с теплоснабжением в зимнее время.

В случае незапланированной остановки насоса и других аварийных ситуаций, влияющих на автоматическое погодное регулирование отопления, система отправляет SMS через GSM-модуль на мобильный телефон.

Нужна помощь в расчете системы погодного регулирования? Звоните: 8 (977) 262-36-80

Сколько стоит система погодного регулирования?

Цена системы погодного регулирования в большей степени зависит от применяемого оборудования (зарубежное или отечественное). Все плюсы и минусы применения зарубежного или отечественного оборудования можно узнать у специалистов «ВНТ».  При запросе цены необходимо выслать распечатку за отопление (месячную, что сдаёте в МОЭК) и указать диаметр труб отопления.

В качестве примера, приведем несколько вариантов стоимости работ по установке погодного регулятора на систему отопления на базе импортного оборудования для многоквартирных домов (300 квартир и более). Цены на начало 2016 г.

  • Насос циркуляционный — 40000 рублей
  • Клапан регулирующий с электроприводом — 60000 рублей
  • Шкаф управления двумя насосами в сборе — 85000 рублей
  • Железо (трубы, муфты, фланцы, краны, клапаны, болты, гайки, фильтр, и др.) — 85000 рублей

Итого: 270000 рублей — оборудование Стоимость монтажных и пусконаладочных работ: 290000 рублей

ИТОГО ПОД КЛЮЧ: 560000 рублей

Коммерческое предложение на установку погодного регулятора на систему отопления частного дома не более 10 квартир. Цены на начало 2016 г.

Данный вариант системы погодного регулирования является полностью автоматический и регулирует тепло в зависимости от температуры наружного воздуха. Она актуальна в небольших жилых  домах, где не более 10 квартир.

  • Насос циркуляционный в пределах — 10000 рублей
  • Клапан с приводом в пределах — 60000 рублей (может меньше со скидкой)
  • Электрический шкаф в сборе с термопреобразователями и монтажным набором — 40000 рублей
  • Железо (трубы, муфты, фланцы, краны, клапан, болты, гайки, фильтр, и др.) — 30000 рублей

Итого: 140000 рублей — оборудование Стоимость монтажных и пусконаладочных работ: 160000 рублей.

ИТОГО ПОД КЛЮЧ: 300000 рублей

Экономия от применения автоматической системы погодного регулирования составит около 50%!

В данном варианте системы применяется ручное регулирование с помощью балансировочного клапана.

Итого: 50000 рублей — оборудование Стоимость монтажных и пусконаладочных работ: 80000 рублей.

ИТОГО ПОД КЛЮЧ: 130000 рублей

* Цены обоих вариантов указаны при оплате наличными. При оплате по безналичному рачету, стоимость будет на 20% выше.

Какой запорный механизм для батареи выбрать?

Современный рынок предлагает следующие виды кранов на батарее отопления:

  • обычный шаровой
  • запорный механизм с ручным и электронным управлением.

Первый покупается в том случае, если радиатор просто нужно временно отрезать от поступления теплоносителя. Вторые два варианта прекрасно подходят для регулировки температуры в помещении.

Устройство крана батареи отопления с терморегулятором ручного типа позволяет контролировать температуру воздуха в пределах от -6°C до +30°C. Электронный механизм характеризуется большими возможностями. Так, он регулирует температуру воздуха с большей точностью, в то же время может работать без вмешательства человека до нескольких дней. Разобраться с работой термостатического клапана для радиаторов отопления поможет видео:

Другие виды

Иным видом кранов являются вентили, которые обеспечивают регулировку напора воды

Выбирать этот элемент нужно очень осторожно, поскольку он должен по маркировке подходить к определенной коммуникационной системе. Дело в том, что вода в трубопроводе должна циркулировать исключительно в одном направлении

Для чугунных или иных труб отопительной системы нужно приобретать вентиль, оснащенный коническим клапаном. Он является открытым, поэтому пропускает много воды, поэтому теплоотдача конструкции будет высокой. При необходимости, когда комната чрезмерно нагревается, можно снизить теплоотдачу и уменьшить поток горячей воды, поэтому можно самостоятельно регулировать воду.

Вентиль регулировочный используется в автономном отоплении. однако в них нет датчика температуры и специальной шкалы. Также вентиль может оснащаться термоголовкой или терморегулятором.

Трехходовой клапан

Нетрадиционным устройством для регулирования температуры отопительных приборов является трехходовой клапан. Он ставится на соединении байпаса и подающей трубы, которая идет к батарее. Чтобы клапан мог выполнять функцию стабилизации уровня нагрева радиатора, он должен иметь терморегулирующую головку. В случае подъема температуры возле головки выше требуемой подача теплоносителя в батарею прекращается, поток жидкости движется через байпас. Когда происходит остывание, клапан снова открывается, и происходит нагрев радиатора. Такой способ регулировки подходит для однотрубных систем, имеющих вертикальную разводку.

Важно! В домах с централизованной системой отопления теплоноситель обычно содержит посторонние частицы, которые засоряют термостаты. Поэтому в квартире без опаски можно ставить ручные краны или вентили, а также трехходовые клапаны. Если вы хотите установить автоматические регуляторы тепла, перед ними нужно обязательно ставить фильтры, которые придется регулярно чистить

Если вы хотите установить автоматические регуляторы тепла, перед ними нужно обязательно ставить фильтры, которые придется регулярно чистить.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лофт-студио
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
