Ракетные печи - варианты конструкции, схемы и принцип работы

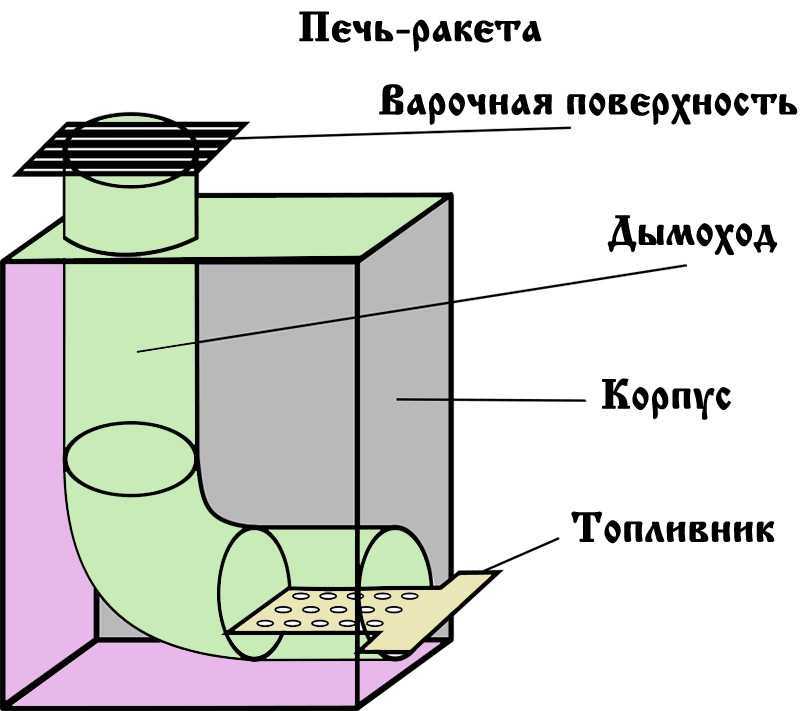

Как работает отопительный прибор?

Есть 2 причины появления характерного названия: специфический гул, издаваемый при сжигании топлива, и незамысловатая форма агрегата, напоминающая перевернутый детский рисунок ракеты.

Примечательно, что гул во время топки свидетельствует о нерациональном, неэффективном режиме горения, лучше, если печь издает тихий, ровный шелест. Можно встретить расширенное название такого агрегата – ракетная печь Широкова-Храмцова.

Оборудование может быть переносным и стационарным. Простейшие мобильные модификации были разработаны для походных условий, они приспособлены для приготовления пищи, нагрева воды.

Более продуктивная стационарная печь-ракета длительного горения оборудуется особым колпаком, благодаря которому тепло от дыма направляется в помещение. На старте воздух поступает в ограниченном количестве, при сжигании топлива образуются пиролизные газы. В нижней части вертикального сегмента трубы они дожигаются: сюда поступает вторичный воздух через обособленный канал.

Продукты горения, имеющие высокую температуру, поднимаются к колпаку, постепенно охлаждаются, опускаются между стенками и переходят в дымоход. На них действует естественная сила тяги в данном канале, оказывают влияние новые газы, поступающие из топливника, и гравитация. Чтобы собрать как можно больше тепла и направить его на обогрев помещения, к печи пристраивают дымовые каналы затейливой конфигурации – они закладываются в основу лежанки.

Как сделать своими руками?

Перед тем, как сделать ракетную печь, необходимо определиться с местом её установки, с габаритами будущей конструкции, разработать схему. Технология самой кладки довольно простая, освоить ей может любой начинающий строитель.

Простейшую конструкцию печи ракеты можно соорудить из 20 кирпичей на дачном участке и пользоваться ею для подогрева привезённой из дома пищи.

Выбор места

Перед началом строительства, первым делом, выбирают место. Кирпичные печи ракетного типа рекомендуется размещать ближе к входной двери. В таком случае, золу после чистки не нужно будет нести через всю комнату, что положительно скажется на общей запылённости помещения.

Также желательно, чтобы в месте выхода трубы не было стропил, расположенных к дымоходу ближе 40 см. И ещё, печь не должна примыкать к внешней стене дома, чтобы дорогостоящее тепло не уходило на отопление улицы.

Приготовление раствора

Цементный раствор под воздействием высоких температур быстр растрескается, поэтому для кладки отопительных устройств из кирпича используют только раствор, состоящий из глины и песка.

Их пропорции определяются экспериментальным путём, в зависимости от качества глины. Чаще всего в соотношении 1:2 или 1:3, причём чем выше жирность у глины, тем меньше её добавляют в раствор.

Сначала глину нужно замочить, процедить, а затем вводить песок. Полученный раствор по консистенции должен походить на густую сметану. Проверить уровень её вязкости можно следующим способом:

поместить в смесь деревянную палку или рукоятку мастерка;
вынуть инструмент и хорошо стряхнуть;
проверить толщину налипшего слоя: если менее 2 мм добавить глину, более 3 мм — песок.

К приготовлению раствора нужно подходить со всей ответственностью, так как заполнить все неровности кирпичей и обеспечить их прочное сцепление может только пластичная смесь нужной густоты.

Порядовка ракетной печи на 20 кирпичей

Пример кирпичной ракетной печки

Кладка ракетной печи с лежанкой

Кирпичная ракетная печь, даже оборудованная лежанкой, имеет небольшие размеры. Представленная на рисунках порядовка (ниже) позволяет собрать конструкцию без применения металлических изделий. Железными будут только дверки. Впоследствии корпус можно будет обмазать глиной, чтобы придать ей более округлые формы.

№ ряда	Количество кирпичей, шт.	Описание кладки	Рисунок
1	62	Формирование основания печи	(нажмите для увеличения)
2	44	Образование основания каналов для обогрева лежанки вдоль всей конструкции. Крепление закладных для монтажа чугунной дверцы
3	44	Повторение контура второго ряда
4	59	Полное перекрытие каналов. Начало формирования вертикального дымового канала и топки
5	60	Возведение лежанки	(нажмите для увеличения)
6	17	Продолжение кладки дымового канала
7	18
8	14
9; 10	14	Формирование дымового канала	(нажмите для увеличения)
11	13
12	11	Начало кладки дымоходной трубы. Отсюда начинается канал, через который воздух от варочной поверхности опустится вниз, чтобы переместиться к лежанке
13	10	Окончание формирования поверхности под варочную панель. Укладка асбестовой прокладки, которая накрывается листовой сталью.	(нажмите для увеличения)
14; 15	5	Закрытие дымоходного канала и формирование невысокой стеночки между лежанкой и варочной панелью.

После завершения кладочных работ самодельную печь ракету надо просушить, осторожно, производя прогрев малой интенсивности. Сначала в топку закладывают не более 20% от нормы дров, и протапливают устройство два раза в сутки в течении 30 — 40 минут. По такой схеме топят печку до тех пор, пока её наружная поверхность не очистится от сырых пятен

На просушку в зависимости от габаритов прибора может потребоваться от трёх до восьми дней. В течение этого времени помещение должно хорошо проветриваться, особенно в летний период

По такой схеме топят печку до тех пор, пока её наружная поверхность не очистится от сырых пятен. На просушку в зависимости от габаритов прибора может потребоваться от трёх до восьми дней. В течение этого времени помещение должно хорошо проветриваться, особенно в летний период.

Ускорение просушки может привести к растрескиванию кладки, то есть устройство станет непригодным для дальнейшей топки.

Готовый вид

Комбинированная кирпично-металлическая печь из бочки

Она стационарная, ведь конструкцию не передвинешь. Из шамотного кирпича выкладывается топливная камера и дымоход, из металла делаются задвижки и дверцы. Кирпич отдает тепло очень медленно, поэтому помещение будет согрето еще долго.
Печь для отопления и приготовления пищи

Высокая эффективность – не конек таких моделей, но хорошей теплоотдачи можно добиться регулировкой подачи воздуха в камеру, не стремясь выйти на режим горения, при котором печка начинает «реветь» и «гудеть».
Печь с аккумулятором

Чтобы как-то минимизировать тепловые потери при эксплуатации этой простейшей конструкции, многие умельцы встраивают в печь водяной контур и подключают резервуар для горячей воды. Также сохранению тепла в помещении способствует возведение лежанки с многоканальным горизонтальным дымоходом. Отрицательные качества моделей «ракет», которые нельзя минимизировать или убрать:

Необходимо постоянное наблюдение и регулировка тяги – устройств автоматики не предусмотрено.
Каждые 2-3 часа нужно загружать новую порцию дров.
Железный колпак нагревается до опасных температур.

Советы по изготовлению печи

Самый простой и дешевый вариант – модель «Робинзон», что на чертеже ниже. Для ее изготовления нужны обрезки труб или прямоугольного профильного короба, металлические уголки для ножек, сварочный аппарат. Размеры его выбираются исходя из габаритов заготовок. Главное – придерживаться соблюдения принципа действия, а не размеров.
Любительская схема печи

Для самодельной конструкции часто берут газовые баллоны или бочки на 200 литров – толстые стенки и подходящий размер как нельзя более соответствуют задуманному. И те, и другие используются для изготовления наружного корпуса, а внутренние элементы изготавливаются из труб меньшего диаметра или выводятся кирпичом – половинками, четвертинками или целым.

Общей формулы расчета теплоотдачи для всех моделей ракетной печки нет, поэтому вариант использования готовых расчетов по принципу похожести схем вполне подойдет. Главное, чтобы размер будущей «ракеты» хотя бы примерно соответствовал объему обогреваемого помещения. Например, для гаража сойдет газовый баллон, для дачного домика – двухсотлитровая бочка. Приблизительный выбор внутренних элементов показан на схеме ниже.
Реактивная печка из металлической бочки

Как сделать ракетную печку своими руками

У него есть несколько этапов — выбор подходящей конструкции; подбор материалов и инструментов; непосредственно изготовление.

Выбор проекта

Выбирая подходящий проект, учитывайте такие факторы:

Назначение печи — требуется ли только приготовление еды или ещё и обогрев комнаты.
Доступные материалы.
Приблизительная мощность. От неё зависит, на сколько порций еды или на какой объём помещения хватит устройства.

Материалы

Для кирпичной конструкции потребуются:

шамотный (огнеупорный) кирпич;
огнеупорная смесь для кладки;
бетонный раствор (для основания);
минеральная вата;
асбест;
целая бочка или пустой газовый баллон для колпака (не обязательно);
печные дверцы — топочной камеры и зольника;
если колпак кирпичный — толстый лист из нержавеющей стали по размеру его сечения.

Для отделки печи применяются:

огнеупорная краска;
глина;
камни;
и т. п.

Для металлической возьмите:

Круглую металлическую трубу диаметром около 150 мм и длиной не более 90 мм (лучше около 60 мм).
Профилированную (прямоугольную) трубу сечением в 100—120 мм и длиной около трети круглой.
Вместо трубы прямоугольного сечения, можно взять лист стали толщиной 3 мм.
3 гайки.
Стальные пруты, пластины или длинные болты для ножек.

Справка. Для лучшей тяги профилированную трубу берите со стороной не больше диаметра круглой.

Подготовка инструментов

Для изготовления пригодятся:

мастерок;
уровень;
сварочный аппарат;
штыковая лопата;
металлическая щётка;
уровень;
болгарка.

Изготовление, размеры устройств

Вариаций на эту тему множество. Рассмотрим изготовление двух принципиально разных типов реактивной печки. Это кирпичная печь с лежанкой, которая применяется в помещении, и походная, собранная из металла. При необходимости вносятся изменения, возможны комбинации методов (например, отопительно-варочное приспособление, но сделанное из труб, покрытых глиной или камнями).

Как сделать кирпичную печь с лежанкой

Первый этап — устройство фундамента. Под него выкапывается прямоугольное углубление, которое затем заполняется бетоном.

Для прочности лучше предварительно установить арматуру. Основание должно быть строго горизонтальным.

После застывания бетонного раствора начинается укладка кирпичей. Внешние стенки располагаются по периметру бетонной площадки. Формируется камера сгорания. С одной стороны от неё размещается топочная камера с отверстием для загрузки дров. С другой — идут воздуховодные каналы.

Важно! Каждый ряд кирпичей также проверяется уровнем. Это делается в обоих плоскостях — горизонтальной и вертикальной

В камере сгорания также оставляют отверстие для чистки от золы, которое закрывается дверцей

Когда эта камера готова, на неё надевают металлическую бочку. Промежутки заполняются утеплителем, например, минеральной ватой

В камере сгорания также оставляют отверстие для чистки от золы, которое закрывается дверцей. Когда эта камера готова, на неё надевают металлическую бочку. Промежутки заполняются утеплителем, например, минеральной ватой.

Если же бочка не используется, сверху устанавливается плита для приготовления пищи. Под неё кладётся асбестовый утеплитель.

Дымоход подключается к каналу воздуховода и выводится на улицу.

Затем готовое устройство декорируется. Например, обмазывается глиной и покрывается краской. Другой вариант — оставить кирпичную кладку.

Реактивная печь для походов

Она состоит из двух отсеков, соединённых между собой. Чтобы собрать её, для начала обрежьте трубы под углом в 45°. Если вместо второй трубы взяли металлический лист, разрежьте его на такие части:

две со сторонами 300 мм и 150 мм;
две — 300 мм и 100 мм;
и одна 150 и 100 мм.

Фото 3. Готовая реактивная печка для походов. Устройство изготовлено из металлических труб.

Затем сварите их между собой. Потребуется также ещё одна пластина для разделения топливного отсека, её размеры 200 мм и 100 мм.

Все фрагменты свариваются между собой в соответствии со схемой. Круглую трубу крепят в нижней части прямоугольной и посередине относительно боковых сторон.

Из обрезков арматуры сваривается колосниковая решётка. Её удобно сделать выдвижной, чтобы закладывать дрова и затем задвигать внутрь топки.

От трубы отпиливаются 4 кольца. Они крепятся сверху, чтобы посуда не перекрывала отверстие для тяги.

В разборном варианте устанавливаются ножки. Снизу привариваются гайки, в которые затем вкручиваются длинные болты. Есть и другой способ. Прутья или обрезки стального листа привариваются ко дну. Это менее удобно в перевозке, зато нет необходимости в сборке.

Когда конструкция готова, её нужно покрасить. Применяется только огнеупорная краска. Это убережёт от коррозии, а также прикроет следы от пайки.

Самодельная переносная печь

Печка Огниво, с помощью которой можно приготовить обед для нескольких человек на свежем воздухе, всегда пригодится. Для ее изготовления нужен кусок профильной трубы 150 × 150, топливный отсек – 30 см, дымоход – 60 см, которые необходимо приварить в определенной последовательности. Ножки выполняются из одинаковых кусков арматуры, на которые нарезана резьба. Можно, конечно, сделать несъемные ножки, но с ними печка будет занимать гораздо больше места. Для того чтобы было удобно готовить пищу, на конце дымохода можно приварить шарики от ШРУСа, такой вариант исполнения намного лучше оригинальной версии.

4 Ракетное отопление из баллона – поработаем со сварочным аппаратом

Для сооружения ракеты выбираем жаропрочный и невзрывоопасный баллон. Оптимально для этих целей подходит цельнометаллический 50-литровый резервуар, в котором хранят пропан. Такой баллон имеет стандартные размеры: высота – 85 см и сечение – 30 см.

Такие параметры идеальны для самостоятельного изготовления печи. Скромные размеры и небольшая масса баллона не затрудняют работу с ним. При этом в готовой ракете разрешается сжигать любое древесное топливо. Можно также брать пропановые баллоны на 27 либо 12 л. Из них получаются компактные переносные печки. Но мощностные показатели подобных устройств невелики. Использовать их для обогрева комнат, дачных домиков нецелесообразно.

Печь из большого газового баллона: смотрится интересно, выглядит опасно

Для строительства печи кроме баллона потребуются:

трубы из стали сечением 15, 7 и 10 см (первые две пойдут на организацию вертикального внутреннего канала, третья – на дымоход);
профильное трубное изделие 15х15 см (из него мы сделаем загрузочный отсек и топливник);
3-миллиметровый по толщине лист металла;
плотное (100 и более кг/куб. м) волокно из базальта (оно будет выполнять функцию теплоизоляционного материала).

В интернете представлены различные чертежи для создания печки из баллона. Мы предлагаем руководствоваться этой схемой.

Алгоритм изготовления ракетной баллонной установки прост. Сначала стравливаем весь газ из емкости. Затем выворачиваем вентиль, наполняем резервуар водой (доверху) и обрезаем по шву верхнюю его часть. Вырезаем с двух боковых сторон газового баллона окошки, которые требуются для подключения дымохода и монтажа топливной камеры.

После этого вставляем профильное трубное изделие в емкость, соединяем ее с каналом (вертикальным). Последний выводим через дно резервуара. Далее выполняем все необходимые действия, ориентируясь на представленный чертеж, а также на видео, которое мы предлагаем домашним мастерам для ознакомления.

В конце работ привариваем обрезанную часть емкости на ее место, анализируем все полученные швы на проницаемость. В сделанную конструкцию нельзя допускать бесконтрольного попадания воздуха. Если швы надежные, подсоединяем к самодельной системе дымовую трубу. К днищу баллона-ракеты привариваем ножки. Устанавливаем печку на стальной лист с параметрами 1,5х1 м. Агрегат готов к применению!

Модернизация ракетного теплогенератора

Чтобы расширить область применения реактивных отопительных печей, их дорабатывают, повышая удобство и универсальность конструкции. Площадку, предназначенную для приготовления пищи, в мобильных конструкциях нередко заменяют полноценной плитой. Такую варочную поверхность удобно использовать на собственном подворье в хозяйственных целях — для приготовления еды домашним животным или в период консервации заготовок на зиму. Особенностью печи-ракеты этого типа является широкий и плоский горизонтальный канал, в который направляются раскалённые газы из сопла. Проходя под поверхностью плиты, они разогревают её докрасна, после чего уходят в вертикальный дымоход. Удобные ножки придают конструкции устойчивости, а оригинальная форма позволяет использовать агрегат в качестве подставки или столика в то время, когда он не используется по назначению.

Реактивная печь с плитой — необходимая вещь на загородном участке

В жаровую трубу реактивной печи нельзя устанавливать жидкостный теплообменник, однако это не значит, что её нельзя использовать в качестве теплогенератора водяной отопительной системы. Для этого «ракету» оснащают своеобразным контуром из радиаторных пластин, которые создают в зоне дожигания своеобразный лабиринт. Благодаря их нагреву осуществляется отвод тепла из камеры дожигания к водяной рубашке. Эффективность работы агрегата зависит от площади и теплоёмкости пластин, поэтому их выполняют в виде массивных металлических полос площадью до ¾ сечения жарового канала. Надо сказать, что подобный теплообменник лучше всего использовать для получения горячей воды, используя саму ракетную печь традиционным способом.

Схема ракетного агрегата, оборудованного водяным контуром

Оригинальной конструкцией обладает печь-ракета с конвектором. Для увеличения теплоотдачи на поверхность внешнего кожуха монтируют вертикальные трубки, выполняющие ту же роль, что и воздушные каналы булерьяна. Холодный воздух захватывается в нижней части трубчатых теплообменников и нагревается по мере продвижения вверх. Таким образом обеспечивается принудительная конвекция, которая ещё больше повышает тепловую эффективность установки.

Кожух ракетного теплогенератора, оборудованный конвектором

Ракетное отопление из баллона – поработаем со сварочным аппаратом

Печь из большого газового баллона: смотрится интересно, выглядит опасно

Для строительства печи кроме баллона потребуются:

трубы из стали сечением 15, 7 и 10 см (первые две пойдут на организацию вертикального внутреннего канала, третья – на дымоход);профильное трубное изделие 15х15 см (из него мы сделаем загрузочный отсек и топливник);3-миллиметровый по толщине лист металла;плотное (100 и более кг/куб. м) волокно из базальта (оно будет выполнять функцию теплоизоляционного материала).

Простейший вариант ракетной печи

Простая походная печь ракетного типа отличается легкостью самостоятельного изготовления, экономией времени и ресурсов в процессе использования, компактностью размеров и габаритов. На все работы потребуется затратить 2-3 часа с подготовкой инструментов и материалов, что очень удобно в условиях похода или дачи.

Конструктивная особенность, которую нужно учитывать — нижняя часть агрегата, выполняющая роль дна топливной камеры (колосника) должна быть выполнена подвижной. Делается это для облегчения процесса закладки дров и загрузки их в топочный бункер.

Если используются щепки, то выдвижной элемент конструкции является удобной подставкой в процессе закладки топлива в печь. Дополнительно подвижная часть значительно облегчает процесс очистки агрегата от золы.

Простая ракетная печь из трубы

Подготовка материалов

Для изготовления ракетной печи потребуется приобрести:

Трубу с сечением квадрат (15 см×15см×3, 40,5 см) – 1 шт.
Трубу также квадратной формы (оптимально выбирать 15см×15см×3, 30 см) – 1 шт.
Стальную полоску (рекомендуемые размеры 30см×5см×3 мм) –таких элементов нужно купить 4 шт.
Еще вариант стальной полоски ( с параметрами идеальными для работы14см×5см×3 мм) – 2 шт.
Решетку, выполненную также из хорошего металла (стали) ( выбирать размеры30см×14см) – 1 штука.

Дополнительно потребуется купить стальной прут (3:5 мм) – 2,5 метра, чтобы изготовить решетку самостоятельно при желании. Качественная печь робинзон своими руками – это минимальные затраты финансов, немного внимания и времени.

Инструменты

Для проведения всех необходимых работ потребуются:

Болгарка.
Сварка.
Ножницы по металлу.

Также нужно иметь защитные очки и перчатки.

Проводятся работы по схеме и чертежу, указанному ниже:

Чертеж простейшей ракетной печи из профильной трубы

Инструкция по изготовлению

Все работы по созданию отопительного устройства должны проводиться поэтапно. Руководство к действию состоит из нескольких шагов, которые нужно выполнять последовательно:

Трубы квадратные нужно разрезать на заготовки необходимого по чертежу размера.
Сделать на них разметку с учетом того, что один из их краев потребуется срезать (угол среза составляет 45 градусов). Работы выполняются болгаркой.
Получившиеся трубы потребуется аккуратно сварить – в итоге должна получиться конструкция, по форме напоминающая сапог.

Делая печь робинзон своими руками и, используя чертежи, важно соблюдать рекомендации по размерам деталей, которые там содержатся. Следующие действия будут такими:

Делаются пропилы (сверху трубы или по ее бокам) – размеры составляют 20 мм в глубину и 3,5 мм в ширину (в них будет установлена подставка для установки емкостей).
Стальную полоску (которая имеет параметры 30см×5см×3 мм) 1 штуку из приобретенных, нужно разрезать ровно пополам.
Вторую оставшуюся полоску из стали (также с параметрами 30см×5см×3 мм) разметить точно посередине.
Приварить к ней для качественного выполнения всех этапов работ, элементы с двух сторон от разрезанной полосы (должна получиться крестообразная форма).
Стальные полосы (размеры, которые нужно выбрать 30см×5см×3 мм) – оставшиеся 2 штуки и оставшиеся отрезки длинной 14 см сваривается рама, которая будет выдвижной.
Элементы привариваются не рядом, а внахлест.

Далее проводятся следующие работы, которые являются завершающими.

Сверху уже готовой рамы, используя точечный сварочный аппарат, прикрепляется готовая решетка (приобретенная дополнительно/специально) или нарезанные по нужной длине части прута из хорошей стали. Расстояние, на котором прикрепляются части, составляет 1 см. Затем, сверху трубы устанавливается подставка, решетка задвигается в топочный бункер. Основные работы про производству печи можно считать законченными.

Наступает этап проверки и поведения испытаний. Требуется заложить в топку немного твердого топлива и растопить печь, если не выявлено проблем в ее работе, нужно дождаться полного остывания всех элементов конструкции. В завершении можно провести работы по окраске печи, чтобы защитить части от коррозии. Для этого применяется жаропрочная краска. Повысить комфорт эксплуатации можно, приварив к дверце топочной камеры ручку.

https://youtube.com/watch?v=O_MoGaQY8Uo

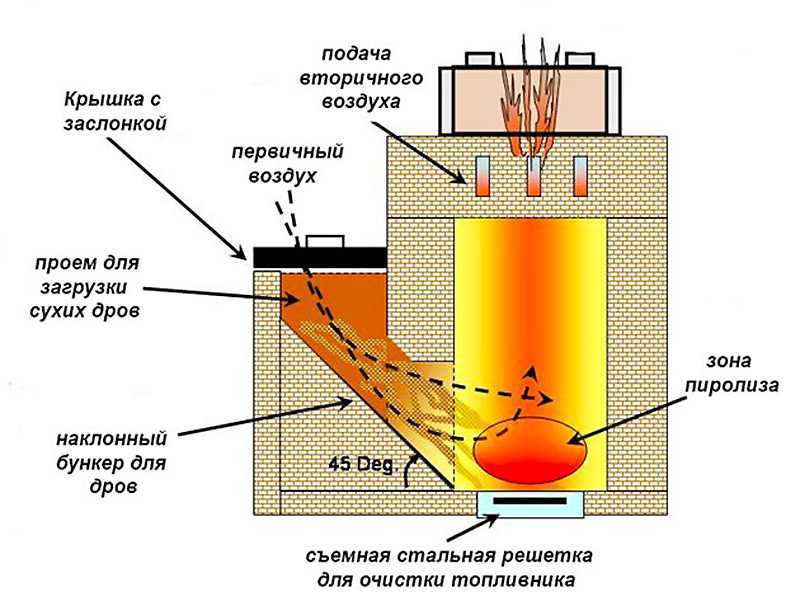

Принцип работы

Несмотря на то, что печь-ракета достаточно просто устроена, принцип ее действия основан на следующих процессах:

Естественная циркуляция нагретых газов и воздуха внутри каналов. Это значит, что прибор не требует дополнительного поддува, а внутренняя тяга создается дымоотводной системой. Чем выше дымоход, тем сильнее тяга.
Дожиг неотработанных газов (процесс пиролиза) осуществляется при незначительной подаче кислорода в топливную камеру. Он обеспечивает быстрое увеличение КПД устройства и эффективное расходование топливного материала в процессе сгорания.

Сам процесс топки печи осуществляется следующим образом:

В топливный отсек закладываются дрова, и выполняется поджиг.
Далее устанавливается стандартный режим работы печи, при котором осуществляется полный прогрев вертикальной части конструкции – дымоходной трубы.
Достаточный разогрев корпуса печи обеспечивает воспламенение летучих веществ в дымоходе и разрежение воздуха в верхней его части.
Естественная тяга возрастает, что приводит к притоку воздуха в топливный отсек и увеличению эффективности процесса горения.
Для поддержания полного сгорания топливного материала печная конструкция должна быть оснащена специальной зоной для дожига пиролизных газов.

Простой вариант ракетной печи из профильной трубы предназначается для приготовления и разогрева пищи, а также для обогрева садовых домиков, дач и походных бань.
