Разводка сантехники в ванной своими руками, полная инструкция

Какой выбрать материал

Металл (латунь, медь, чугун, нержавейка). из этих материалов обладают высокими эксплуатационными характеристиками, однако их монтаж невозможно выполнить без оборудования для сварки или спайки.

Отличной альтернативой металлическим трубам являются изделия из металлопластика. Двухслойная конструкция (снаружи — пластик, внутри — металл) обеспечивает им стойкость к повышенным температурам и коррозии, долговечность и прочность. Водопроводные системы из этого материала легко и быстро монтируются с помощью соединительных элементов.

Достоинствами полипропиленовых труб являются гибкость, простота обработки и монтажа (при наличии специального паяльника можно сделать разводку самостоятельно), долговечность. Однако их не рекомендуется использовать для горячего водоснабжения в отличие от металлопластиковых труб, т.к. есть риск деформации от воздействия высоких температур.

https://www.youtube.com/watch?v=nMNBXkdVfl4

Зачем разрабатывать схему разводки?

Такая схема необходима для получения качественного результата. С ее помощью можно точно подсчитать количество отводов и соединений, определить участки подключения оборудования и существенно сэкономить материалы и время.

В схему разводки нужно включить такие обязательные элементы:

• запорно-регулирующую арматуру;
• приборы учета воды;
• фильтры;
• фитинги (переходники, водорозетки, уголки и муфты)
• обратные и редуцирующие клапаны;
• канализационный коллектор;
• подвод к полотенцесушителю.

Чтобы схема разводки была точной, нужно четко представлять место установки и количество необходимых сантехнических приборов

Разработку схемы начинаем с составления точного плана помещения. На нем в соответствующем масштабе указываем расположение всех сантехнических устройств, мебели и бытовой техники. Тщательно продумываем расстановку, чтобы осталось достаточное количество места на свободное пользование оборудованием.

Двери тоже должны свободно открываться. На схеме показываем размеры всех элементов, так будет проще рассчитать количество труб, необходимых для создания инженерных коммуникаций.

Важный момент: если ванная комната и туалет раздельные, разводку в них выполняем одновременно, поскольку эти помещения будут подключены к единой системе.

После того, как мы определились с количеством и местоположением сантехнического оборудования, приступаем к планированию разводки. Для этого вычерчиваем на нашей схеме расположение подводящих воду и канализационных труб. В процессе планирования стараемся придерживаться следующих правил:

• Трубы не должны пересекаться. Это возможно только тогда, когда по-другому сделать разводку не удается.
• Должен быть организован свободный доступ к участкам подключения сантехнического оборудования и приборам учета.
• Канализационные и водопроводные трубы желательно размещать вблизи друг от друга. В этом случае их впоследствии легко можно будет закрыть общим коробом.
• Число соединений необходимо минимизировать.
• Соединительные муфты и трубы должны быть однородными, то есть выполненными из одного материала.
• По возможности трубопроводы следует теплоизолировать, так на них не будет оседать конденсат.

Специалисты советуют не усложнять разводку и выполнять ее предельно просто. Все основные трубы оптимально прокладывать понизу, над полом. От них перпендикулярно вверх через тройники следует монтировать водопроводные отводы.

При укладке канализационных отводов нужно иметь в виду, что они могут и не иметь вертикальной части. Такая деталь будет представлять собой стандартный канализационный тройник, в который направляется гибкий шланг.

После того, как мы обозначили на схеме все трубопроводы и участки их соединений, можно подсчитать длину необходимых для обустройства разводки элементов и количество дополнительных деталей.

Закрытый монтаж предполагает трудоемкую подготовку. Стены штробятся под трубы и соединительные элементы. Будьте внимательны: несущие стены штробить запрещено

Схемы разводки санузла

Выбор схемы разводки труб в ванной напрямую зависит от количества потребителей и от того, раздельно устраиваются ванна и туалет или вместе. Неправильно спроектированное подключение приведет к тому, что при работающем душе окажется неработоспособным туалет или какой-то другой элемент системы.

Подключать точки разбора к водоснабжению надо так, чтобы обеспечивалась одновременная работа всей сантехники. Для этого заранее стоит определить, какие сантехнические устройства могут работать одновременно, а какие никогда не включатся параллельно. Варианты правильных подключений могут быть такими, как описано дальше.

Объединенный санузел

В совмещенном санузле ванна и унитаз находятся в одной комнате и вряд ли здесь найдется место для чего-нибудь еще кроме раковины.

Если туалет и ванна находятся в разных комнатах, то их подключение к системе водоснабжения выполняется по-другому.

Ванная

Если в одной комнате разместить ванну, стиральную машину, душевую кабину, полотенцесушитель и еще что-то, то обязательно возникнут ситуации, в которых их работа будет пересекаться.

Чтобы не возникало проблем с напором воды, логично устроить коллекторную разводку канализации в ванной комнате для индивидуального подключения этих потребителей.

Туалет

В случае размещения туалета в отдельном помещении унитаз подключается непосредственно к стояку холодной воды. Расположение унитаза в индивидуальном помещении позволяет использовать его одновременно с другими потребителями, которые находятся в ванной. Время заполнения сливного бачка непродолжительно, поэтому его влияние на напор воды невелико.

Каким бы ни оказался выбор разводки труб в туалете, стоит также определить, как их оптимально проложить.

Как уложить трубы без ошибок

Выбрав тип разводки и способ монтажа, купив трубы, запорную арматуру и остальные элементы, можно начинать монтаж. Рассмотрим принципы укладки водопроводных, канализационных труб и подводов к полотенцесушителю.

Подключения водопровода

Укладка труб начинается с монтажа контрольного вентиля. Его располагают рядом с общим стояком, чтобы при аварии можно было мгновенно остановить подачу воды в квартиру. Рядом с контрольным вентилем ставят фильтр грубой очистки и счетчик на воду. Если необходимо, после фильтра грубой очистки устанавливают фильтр тонкой очистки воды. Если речь о частном доме, желательно поставить редуктор с манометром. Он поможет следить за давлением в трубах и вовремя его регулировать, чтобы не превышать отметку в 6 атмосфер. После редуктора ставят коллектор, если выбрана разводка коллекторного типа. и подводят трубы ко всей сантехнике, стиральной машине и другим приборам. От приборов к трубе тянут гибкие шланги.

Подключение полотенцесушителя

Если в ванной стоит полотенцесушитель, его подсоединяют или к трубе с горячей водой, или к отоплению. Сантехники советуют подключать сушилку к магистрали горячего водоснабжения, чтобы устройство могло работать и зимой, и когда отопления нет. Подключить ее к трубе ГВС можно в любой момент, а к отопительной — только летом.

Между змеевиком и трубой ставят перемычку или байпас. Это нужно для соединения прямой трубы с обратной. До и после сушилки врезают шаровые краны, чтобы устройство можно было отключать от общей сети для ремонта.

От полотенцесушителя до стены обязательно отступают: если диаметр трубы меньше 25 мм, делают отступ в 3,5 см, если больше — 5 см

Особое внимание уделяют межосевому расстоянию патрубков: чем точнее его выверить, тем легче будет подключить змеевик к трубам

Подключение канализации

Чтобы канализация работала исправно, важен уклон. На каждый погонный метр трубы делают уклон в 2 см. Если сделать его слишком большим, стоки будут двигаться слишком быстро, а если он мал — фекальные воды застоятся. В обоих случаях на стенках вырастут наслоения из фекалий, и трубы засорятся. Отрезки канализации соединяют между собой раструбами, смотрящими в направлении стояка.

Внутрь раструба ставят резиновый уплотнитель, который не даст стокам вытечь. Во время монтажа уплотнитель нужно смазать силиконовым герметиком или натереть хозяйственным мылом.

Гладкие концы элементов подрезают под 90* и убирают фаску.

Сантехнику подключают последовательно и так, чтобы трубы по возможности не пересекались. Если они пересекутся, при одновременном сливе из двух сантехнических приборов в канализации может случиться затор.

Способы разводки труб и прокладки трубопровода

Способов разводки труб существует три:

• коллекторная;
• последовательная;
• разводка с проходными розетками.

Последний способ практически не используется, поэтому рассмотрим первые два из них.

Коллекторную разводку труб выполнить своими руками сложно, поэтому лучше ее доверить специалистам. При данной разводке на каждую из труб ставят запорные краны. При этом трубы ведут к каждому из приборов сантехники. Чтобы ее сделать есть возможность ремонтировать лишь определенный элемент без необходимости отключать всю систему подачи воды. При коллекторной схеме вода сможет равномерно распределяться по всем точкам своего использования, однако расход материала очень большой.

А вот последовательная разводка выполняется проще. При ней подразумевается, что магистральный трубопровод идет последовательно от одного предмета сантехники к следующему. Недостаток ее состоит в том, что напор воды осуществляется неравномерно, если все приборы работают в одно и то же время.

Способов прокладки трубопровода в ванной существует два:

• открытая разводка труб;
• скрытая.

При открытом варианте все трубы остаются на виду в ванной, а вот второй способ предусматривает их укладки в специальные ниши, которые потом заштукатуривают, тем самым скрывая их от взора владельцев квартиры.

Такой вариант достаточно сложный, также скрытую разводку нельзя создать в несущих стенах, а соединять при ней трубы можно только в доступных местах. Трубы, которые будут скрываться от глаз, оснащаются гофрорукавом для защиты от повреждений и для компенсации термического расширения трубопровода горячей воды от конденсата провода, по которому идет холодная вода.

Какие понадобятся материалы и во сколько они обойдутся

Обращайте внимание при выборе труб на такие характеристики, как экологическая безвредность, способность выдерживать давление и температуру, сочетаемость с магистральным трубопроводом. Не забывайте учитывать и поправку на их стоимость

• Металлические трубы:
  • стальные — продолжают оставаться популярными благодаря прочности и теплопроводности;
  • медные — долговечные и абсолютно надежные, но стоят дороже.
• Пластиковые трубы:
  • полиэтиленовые — прочные, эластичные, но не выносят горячей воды;
  • поливинилхлоридные — неприемлемы для питьевой воды из-за того, что могут выделять токсичные вещества;
  • полипропиленовые — наиболее подходящий по всем параметрам вариант в условиях ванной комнаты, долговечны, пригодны для горячей воды.

Металлопластиковые трубы способны совмещать легкость пластиковых материалов с прочностью металла. Их рекомендуется применять при разводке коллекторным способом.

Особенности проведения коммуникаций в квартирном помещении

После определения типа разводки и составления грамотного плана действий, важно проследить за тем, чтобы ввод коммуникационной системы был осуществлен в правильном порядке. В первую очередь проконтролировать, чтобы на трубах присутствовал запорный кран

При протечке, с его помощью можно быстро перекрыть воду. В дальнейшем смотрим на ее состояние в процессе эффективного использования.

Рис 9. Разводка в квартирном доме

Как правило, в новостройках используют современное оборудование. Рекомендуется использовать шаровой кран

Важно запомнить, что открывать или закрывать устройство надо плавно, чтобы не повредить конструкцию. Еще нужно установить специальную защиту, которая исключит протечки

Затем осуществляется монтаж самопромывного фильтра. С его помощью вода проходит качественную чистку воды, ликвидируя сторонние примеси, тяжелые металлы. При надобности можно поставить водомеры, если это потребуется. Также можно поставить регулировщик водного потока. Он устанавливается по желанию или если возникают постоянные трудности с напором.

Как закрепить бойлер на гипсокартон. Способ третий — крепление с помощью химического анкера

Если стоит вопрос, как закрепить водонагреватель на гипсокартон, можно использовать закладные элементы в обрешетке, как было показано в предыдущей инструкции. Но, если вы решите вешать на стену не небольшой бойлер, а полноразмерный нагреватель, потребуется более надежное крепление, чем просто шуруп, закрученный в древесину.

Для монтажа нам потребуется резьбовая шпилька, сетчатая гильза и химический анкер. Приобрести перечисленные материалы можно практически в любом строительном магазине или на рынке. В некоторых крупных строительных магазинах можно найти готовые наборы, предназначенные для монтажа навесного оборудования через гипсокартон.

Главное преимущество этого способа, в сравнении с предыдущим, это не более высокая прочность, а возможность выполнения монтажных работ на готовой обшивке. То есть если закладные нужно фиксировать в профиле, то шпильку посредством анкера можно фиксировать непосредственно в монтажном отверстии.

Инструкция монтажных работ следующая:

• Прикладываем водонагревательный прибор к стене и размечаем расположение крепежных проушин;
• По сделанной разметке длинным буром сверлим отверстия через гипсокартон в стену;
• Каждое сделанное отверстие тщательно прочищаем ёршиком от пыли;

Выдуть пыль из глубокого отверстия можно компрессором

Если есть в наличии компрессор, продуваем отверстие и таким образом окончательно выдуваем из нее всю пыль;

С пылесосом все немного сложнее, так как нужна высокая мощность всасывания

Если компрессора нет удаляем пыль мощным пылесосом;

Если отверстие не обеспылено, химический анкер не сможет должным образом пристать к стенкам отверстия и крепление не обеспечит требуемой надежности.

Так заполнение отверстия выглядит в разрезе стены, а в реальных условиях это нужно будет почувствовать

После того как отверстие подготовлено, вводим в его полость сопло тубы с химическим анкером и закачиваем внутрь смесь;

Как правило, для заполнения отверстия глубиной до 100 мм достаточно 5-7 нажимов спусковой рукоятки монтажного пистолета. После этого сопло тубы нужно аккуратно извлечь из отверстия. Вытаскивать сопло нужно прямо без перекосов. Если тубу перекосить вмести с соплом, наружу выйдет химический анкер.

На окончание шпильки одеваем сетчатую гильзу;

Шпилька с сетчатой гильзой

• Подготовленный таким образом крепеж вставляем в отверстие и вдавливаем до конца;
• Далее аккуратно вытаскиваем из отверстия шпильку так чтобы гильза осталась внутри;

Применять на этом этапе вместо резьбовой шпильки какие-либо спицы, длинные отвёртки и прочие подручные приспособления категорически не советую. Дело в том, что наша задача не просто вставить гильзу в отверстие, но и ее там отцентровать. Сделать это с помощью предметов малого диаметра не получится.

• После того как шпильку извлекли, повторно заполняем отверстие химическим анкером;
• Ждем 5 минут для того чтобы смесь устоялась в отверстии;

На такой крепеж можно будет повесить бак с объемом 80 литров

• Вращательными движениями вкручиваем шпильку в еще эластичную смесь до упора;
• Через сутки крепёж готов и на него можно вешать бойлер.

Несколько советов по монтажу

Сказать, что какая-то из схем является правильной разводкой сантехники, будет ошибкой. Подходящий вариант подключения всегда определяется исходя из внешних условий и пожеланий владельца квартиры. Но, вне зависимости от выбранного типа разводки, следует запомнить некоторые нюансы монтажа водопровода:

• вентиль для перекрытия воды в квартире должен быть дополнен фильтром грубой очистки;
• сразу после водосчетчика следует установить еще один фильтр;
• в системе обязательно должен присутствовать обратный клапан, обеспечивающий ее нормальную работу в случаях падения давления.

Начинаем со схемы

Набрасывая схему будущей разводки водопровода, стоит учитывать, к какому из сантехнических приборов какая вода будет подаваться в обязательном порядке. Схематично это будет выглядеть примерно так:

• Ванна, душевая кабина и раковина — здесь подводим трубы холодного и горячего водоснабжения, а также канализацию.
• Унитаз — подводка трубы холодной воды и канализации.
• Стиральная машина – канализация и туба с холодной водой.

Все это следует схематично выполнить на бумаге в цвете. Холодный водопровод — синим, горячий — красным колером.

Здесь же следует подсчитать количество запорных кранов, которые в большинстве случаев устанавливают в квартире в ванной:

• ГВС — один кран;
• ХВС — один кран;
• Подача холодной воды к машине-автомат — один кран;
• Унитаз — при желании на бачок устанавливают запорный вентиль.

Подготовительные работы

Полный комплекс мероприятий по разводке труб в ванной комнате должен содержать в своём составе несколько этапов, включая целую серию подготовительных операций следующего плана:

• подготовка подробнейшего эскиза (схемы) трубной разводки;
• выбор материала, используемого в каждом из разводимых каналов;
• подготовка инструмента, необходимого для проведения полного комплекса монтажных работ;
• перекрытие вентилей подачи воды в стояках;
• демонтаж старой системы разводки.

Только на заключительной стадии работ можно будет непосредственно приступать к обустройству новой (реставрируемой) системы разводки. Рассмотрим более подробно каждую из подготовительных процедур, реализуемых согласно приведённой выше разбивке комплекса работ по этапам.

Какие трубы подойдут

Установка сантехники в ванной комнате требует подбора труб из подходящего материала. Как говорят профессионалы, лучше всего использовать их из полипропилена или металлопластика.

Такой материал легко монтируется, поэтому систему просто установить и соединить. В итоге можно получить очень надежную конструкцию. Для создания трубопровода, мастер должен соединить трубы между собой, для этого используются фитинги.

Если говорить о трубах их полипропилена, то они считаются самым простыми в монтаже, а также весьма долговечными в использовании. Соединяют конструкцию с помощью паяльника, но есть у материала и минус, их нельзя применять в труднодоступных местах.

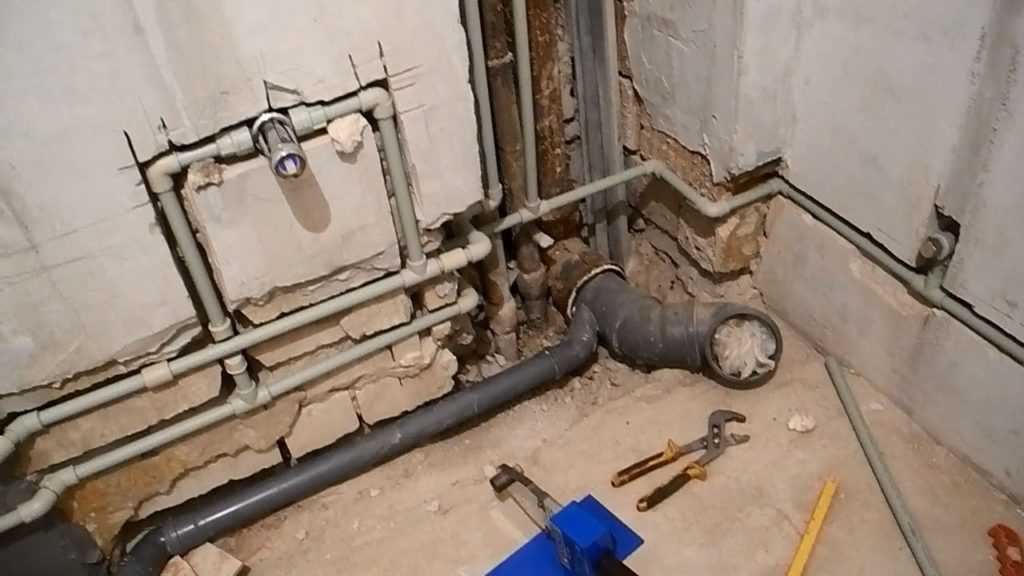

Разводка труб в ванне своими руками

• Прокладку труб в ванне своими руками начинают с проделывания канавок под сам трубопровод. Нарезку и зачистку арматуры под соединительные элементы, называемые фитингами.
• После подготовки всех необходимых долбежных работ необходимо подготовить паяльник к работе. Нагреваем до 270 градусов. Нагреваем оба стыковочных конца в течение 4 секунд и сразу соединяем на глубину до отметок на фитинге. Не передерживайте, нагревая элементы. Время выдержки зависит от диаметра каждой трубы, оно указано в паспорте паяльника. (время в насадке диаметр 16 -4сек, 20-5сек, 25-6сек, 32-8сек, 40-10сек, 50-20сек). При соединении концов 4-6 секунд выдерживают, затем нужно дать затвердеть конструкции около 2 минут. Отверстие спайки должно быть закрыто оплавленным наплывом.
• Спайку ведут отдельными элементами. Собирают каждый подвод в отдельности на полу. Потом стыкуют всю ветвь к центральному разветвителю. Собрав всю систему и установив на каждую ветвь вводные краны, переходим к прокладке канализационных труб. После соединения промазать стыки герметиком. Запах проходит через резиновые прокладки.
• Далее устанавливаем крепежные клипсы, чтобы зафиксировать арматуру внутри каналов. Ставим заглушки на все выводы, и подаем давление. Проверяем на наличие протечек в местах соединений. Все в норме давление трубы держат, утечек не имеем. Можно замазывать раствором готовую прокладку арматуры.
• При укладке канализационной разводки не требуется никаких специальных приборов. Производится обычная стыковка соединений. Советуют пользоваться мыльным раствором для облегчения соединений. Используют для проводки канализации до унитаза 100 миллиметровую трубу и колена. От унитаза к раковине и далее используют 50 миллиметровую арматуру. Фиксацию канализационного водопровода осуществляем хомутами.

Самый хороший способ укладки арматуры — скрытый. Но порой встречаются варианты открытой прокладки водопровода, чтобы не портить дорогостоящую плитку. Данный способ прокладки допустим, но чтобы скрыть трубы и соединения разводки, приходится прикладывать дополнительные силы. Монтирование пластиковых коробов, из гипсокартона, обшитого плиткой или окрашенного, делают внешний вид ремонта более интересным.

В частных домах нередки случаи разводки водопровода в полах. Такой вариант упрощает заделку, не нарушая стеновых покрытий. Под пол прячется и канализационная труба. В многоэтажках такой вариант невозможен. В домах, имеющих совмещенный санитарный узел, одну раковину, ванную и унитаз возможен вариант последовательной разводки. Потому что два потребителя воды в один момент времени в своей ванной редко когда окажутся включенными.

В продаже имеются смесители для ванн, имеющие в своей конструкции фильтр тонкой очистки для смягчения воды, особенно когда мы моем волосы. Жесткая вода портит внешний вид и здоровье волос. Вообще рекомендуется устанавливать на вводе трехступенчатый фильтр. Фильтр грубой очистки используют для таких систем, как унитаз, полотенцесушитель, баки нагрева, для отопительной системы. Вторая и третья ступень очистки используется для питьевой воды в раковине и принятия ванны.

Выравниваем пол и стены

Пол в ванной комнате должен быть гладким и ровным. Сделать его таким можно разными способами.

«Наливной пол» – самовыравнивающаяся стяжка на основе гипса или цемента. Продается в виде сухой смеси, подходит для укладки своими руками. Разведенный раствор просто разливается по полу и прокатывается игольчатым валиком.

• Использование штукатурной смеси на гипсовой основе и дополнительно – водоотталкивающей смеси, особенно это касается ванной комнаты. Гидроизолирующим материалом нужно покрыть не только пол, но и часть стен, находящихся возле ванны или душевой кабины.
• При необходимости после устройства гидроизоляции делается бетонная стяжка. Если она уже есть, пред финишной облицовкой на нее нужно нанести гидроизоляционную мастику и использовать для плитки водостойкий клей.

1. Во-первых, гипсокартон отлично подходит в качестве основы под кафельную плитку.
2. Во-вторых, при отделке стен ГКЛ значительно упрощается работа по прокладке электропроводки, так как провода можно разместить в каркасе настенной конструкции.

Прятать трубы или нет?

Вопрос, который часто возникает при полной реконструкции санузла. Ведь положив модный кафель и установив дорогую сантехнику, не очень хочется, чтобы эту красоту разбавляла наружная трубная разводка. Обращаясь к СНиП 2.04.-85 «Внутренний водопровод и канализация зданий», а также его актуализированной редакции СП 30.13330.2012, находим, что:

«Прокладка пластмассовых труб должна предусматриваться преимущественно скрытой: в плинтусах, штробах, шахтах и каналах. Допускается открытая прокладка подводок к санитарно-техническим приборам, а также в местах, где исключается механическое повреждение пластмассовых трубопроводов».

Чтобы правильно выполнить скрытую прокладку коммуникаций следует учитывать ряд моментов:

1. Прежде всего, необходимо выбирать материал, изготовленный известными производителями и приобретать его в официальных точках продаж. Потребуйте у продавца сертификаты соответствия, описание области применения и подтверждение гарантий на сантехнические изделия.
2. Предпочтение следует отдавать коробам, фальшпанелям с ревизионным лючками либо съемным декоративно-защитным экранам.
3. О том, какие модели труб можно полностью замуровать в бетонные конструкции, следует поинтересоваться еще на стадии их закупки. Однако, общие правила не допускают замоноличивание разборных узлов, в том числе фитингов. К ним должен быть обеспечен свободный доступ для контроля и профилактики. Разрешается заделка гомогенных соединений, выполненных методом диффузионной сварки, при этом число стыков желательно предусматривать минимальным.

Кроме того, при замуровывании в конструкции следует учитывать температурно-механические свойства трубопроводов. У них должен быть либо невысокий коэффициент термического расширения, либо обеспечиваться условия для их свободной деформации. Поэтому, учитывая вышесказанное, для замоноличивания в конструкции лучшим решением будет использование цельных участков из металлопластика, полибутена либо из цельносшитого полиэтилена.

Допускается также замуровывание труб в полы или стены спаянных полипропиленовых. Предпочтение отдают армированной продукции, так как она имеет коэффициент линейного расширения в 5 раз меньший, чем неармированная. Трубы прокладываются в защитных чехлах из упругого материала (типа Энергофлекс) или с запасом по диаметру в сантехнических гофрах. Подобные меры помогают компенсировать температурные деформации линий ГВС, препятствуют образованию конденсата на линиях ХВС.

Последовательность работ по укладке труб

После составления схемы монтажа рекомендуется сделать разметку расположения труб с помощью изоленты или маркера. Это облегчит процесс установки. Затем на патрубке от центрального стояка монтируют шаровой кран. За ним будут идти счетчики. Для скрытого монтажа необходимо сформировать штробы. Они должны быть только вертикальными или горизонтальными, делать диагональные углубления запрещено.

Этапы укладки трубопровода в ванной.

1. Разметка и порезка труб согласно схеме.
2. Разложить все элементы магистрального водопровода в ванной, проверив размеры.
3. Установить хомуты для фиксации.
4. Монтаж труб нужно делать от центрального стояка.
5. После сварки или установки фитингов на точки подключения к сантехническим приборам ставятся заглушки.
6. Если нужно провести магистраль через стену, рекомендуется установить защитную гильзу.
7. Запуск воды, проверка отсутствия протечек.
8. Монтаж сантехнических приборов, и подключение к холодному и горячему водоснабжению.

Для последнего можно использовать гибкие водопроводные шланги. Исключение – при скрытом монтаже труб смесители в ванной устанавливаются без них. Для пластиковых труб допускается перепайка уже готовой схемы. Это может быть необходимо для подключения нового прибора.

Какие трубы выбрать для разводки водопровода в квартире

Водоснабжение в квартире идет от центрального стояка, предусматривает краны, фильтры, защищающие от механических и химических примесей, счетчики, отводные узлы к сантехнике и прочие соединения.

Использование стальных труб осталось в прошлом, медные еще встречаются, но популярность их тоже падает.

Медь

К достоинствам труб из меди относится универсальность – их можно использовать под горячую и холодную воду. Они не засоряются и хорошо противостоят коррозии, а продолжительность эксплуатации может составить около 70 лет.

Но минусы медных труб на фоне плюсов пластиковых изделий делают их использование нежелательным. Детали из меди дорогостоящие, монтаж стыков требует особых навыков – без специально обученного работника вряд ли получится это сделать, что приведет к дополнительным затратам.

Сейчас застройщики и жильцы, проводящие в квартирах ремонт, используют трубы из полимеров, которые разделяются на металлопластиковые и пластиковые.

Металлопластик

Металлопластик отличается долговечностью, гладкой внутренней поверхностью, повышенной устойчивостью к коррозии. Металлопластиковые трубы легко смонтировать самостоятельно. Это обусловлено высокой эластичностью материала, простотой устройства стыков и доступным инструментом для работы. Возможность изгиба под любым углом ведет к снижению затрат, так как уменьшается количество фитинга.

Соединение труб выполняется обжимкой или соединителями с резьбой. Использование обжимного фитинга исключает замуровывание соединений металлопласта – в результате температурных колебаний герметичность ослабляется. Это приводит к необходимости профилактических подтяжек обжимки примерно один раз в год.

Если будет использоваться обжимной фитинг, то понадобятся клещи для его опрессовки, а в случае выбора резьбовых соединителей – разводные ключи. В обоих случаях не стоит пренебрегать калибратором и занкером для устранения заусенцев на срезах.

Еще одним преимуществом является множество соединителей, позволяющих стыковать металлопластиковые трубы с изделиями из других материалов.

Пластик

Пластиковые трубы для транспортировки воды по химическому составу и свойствам разделяются на несколько видов. Самыми распространенными считаются:

• полибутилен;
• полиэтилен;
• ПВХ;
• полипропилен.

Полибутилен выдерживает температуру +90°С, поэтому трубы из него чаще всего используют для устройства теплых полов. Удобству монтажа таких сетей способствует высокая эластичность – трубы можно сгибать, а не использовать соединители. Спаянные без нарушения технологии стыки не дают протечек. Недостаток полибутилена – высокая цена.

Трубы из полиэтилена считаются бюджетным вариантом, поэтому и возможности их ограничены. Они не могут выдержать давление городского водопровода и температуры выше +60°С.

Это приводит к ограничению области их использования поливом приусадебных участков и водоснабжением неотапливаемых помещений

Такое применение возможно благодаря важному преимуществу полиэтилена – изделия из этого материала не разрушаются из-за замерзшей в них жидкости

ПВХ, или поливинилхлорид тоже относится к бюджетным материалам. Трубопроводы из него устойчивы к агрессивной среде и выдерживают температуру до +80°С. Трубы соединяются с помощью пайки или клея, но стыки обладают меньшей прочностью, чем само изделие. Для предотвращения аварий рекомендуется использовать аквастоп.

Полипропилен используется для устройства водопровода чаще, чем трубы из других материалов. Несмотря на бюджетную стоимость он обладает прочностью, выдерживает температуру воды до +130°С и может работать под давлением 12 атмосфер.

Стыкуют полипропиленовые изделия с помощью сварки. В результате материал соединителя сращивается с материалом трубы, что позволяет получать непротекающие стыки. Внутренние поверхности гладкие, на них не образуются засоры.

В число недостатков входит деформация от теплового расширения. Поэтому полипропиленовые трубы не укладывают в штробы. Нагретые горячей водой детали начинают деформироваться, что приводит к разрушению отделки в местах укладки.

Особенности металлических конструкций

Сегодня прокладка труб в ванной комнате практически не предусматривает чугунные и оцинкованные системы водопровода и слива. Причиной этому служит сложность монтажа конструкций. Однако канализационные коммуникации из чугуна отличает хорошая шумоизоляция и высокая износостойкость по сравнению с изделиями из полимеров.

Стальные оцинкованные водопроводные конструкции полностью проигрывают пластиковым аналогам. Они подвержены воздействию коррозии при длительной и интенсивной эксплуатации. Кроме того частой проблемой таких изделий становится образование налета внутри трубы.

Металлические трубы проигрывают пластиковым, так как последние не подвержены коррозии

Соединить же металлические изделия можно только с помощью сварочного аппарата, что не всегда возможно в домашних условиях.

Выбор материалов для трубопровода

Что касается расходных материалов, то в последнее время при прокладке бытовых водопроводных сетей привычные для нас стальные трубы всё чаще меняются на современные металлопластиковые или чисто пластиковые их аналоги. Отличаясь повышенной антикоррозийной защитой, новые образцы труб имеют помимо этого ряд неоспоримых преимуществ (при их сравнении со стальными и медными образцами). А заключаются эти преимущества в следующем:

• пониженный уровень собственной теплопроводности;
• простота прокладки и высокая эксплуатационная надёжность (износостойкость);
• вполне приемлемая стоимость.

Наиболее подходящими для разводки в условиях домашних канализационных сетей принято считать типовые полипропиленовые или полиэтиленовые трубные комплексы, в полной мере соответствующие всем указанным выше достоинствам. Но при их выборе не следует забывать о том, что монтаж пластиковых изделий из современных полимерных материалов возможен лишь при наличии специального рабочего аппарата, который в среде специалистов называют «сварочным паяльником».

Как провести канализацию

Чтобы выполнить своими руками разводку труб канализации, нужно принять во внимание следующее:

• соблюдать нормируемые уклоны ГОСТом;
• не допускайте угловые стыки на 90 градусов;
• должны быть точки прочистки для устранения сора;
• при подводке к унитазу трубы следует выбирать на 100 мм, а для ванны и мойки на 50 мм;
• трубы для слива воды в раструбе стока следует ставить с зазором порядка 10 см от места стыка.

Перед началом разводки труб не забудьте установить контрольный вентиль, а за ним и фильтр грубой очистки воды. После этого устанавливаются счетчики, контролирующие расход воды, а за ними фильтр тонкой очистки. В тех местах водопровода, где напор воды может превышать допустимую возможность давления, лучше устанавливать редукторы.

Укладываем трубы без ошибок

Монтаж водопроводной системы

Рабочий процесс состоит из нескольких этапов, последовательность которых важно строго соблюдать

1. Перекрыть подачу воды к санузлу. При необходимости замены центрального стояка требуется получить разрешение от управляющей компании и предупредить соседей о временном отключении водоснабжения.
2. Установка отдельных шаровых кранов на холодную и горячую воду (по желанию — и на сантехнические приборы).
3. Монтаж фильтров грубой очистки и водяных счетчиков.
4. Разводка труб согласно схеме.
5. Контрольный пуск воды (холодную и горячую воду включить на 10-15 минут для проверки трубопровода на предмет течи).

Особенности прокладки труб к полотенцесушителю

При монтаже полотенцесушителя к магистрали отопления работы могут проводиться только летом, к трубе с горячей водой — в любое время года.

Для обеспечения возможности отключения змеевика между ним и магистралью рекомендуется установить перемычку, которая будет соединять прямую и обратную трубы. Перед нижней и над верхней секциями полотенцесушителя выполнить монтаж шаровых кранов.

Расстояние между стеной и змеевиком будет зависеть от диаметра его трубы: для радиаторов с сечением менее 23 мм оставляют зазор 35 мм, от 25 мм — 50 мм.

Укладываем канализационную магистраль

Трубы канализации необходимо устанавливать под небольшим уклоном (на 1 пог. м примерно 2 см) для обеспечения качественного слива отработанных вод и предупреждения засоров. Прокладку начинают от точки, дальше всего расположенной от центральной канализации.

Части конструкции соединяются посредством специальных раструбов с уплотнительными кольцами (широкой частью к стояку). Места соединений промазываются силиконовым сантехническим герметиком.
