Подпитка систем отопления

Конфигурация устройства автонаполнения

Перед включением установки нужно произвести ее конфигурацию и указать необходимое для работы давление

Если обратить внимание на верхнюю часть устройства, то там можно обнаружить специальный винт, который предназначен для регулировки рабочего давления. Выкрутите винт до упора и начните медленно закручивать обратно, посматривая на манометр

Когда давление достигнет требуемой вам отметки, закрепите его контргайкой

Рычаг, который находится внизу запорного устройства, применяется редко, потому как он необходим только для выпуска жидкости в контур. Это можно сделать, открутив винт и, соответственно, перекрыть ее выход, закрутив

Когда давление достигнет требуемой вам отметки, закрепите его контргайкой. Рычаг, который находится внизу запорного устройства, применяется редко, потому как он необходим только для выпуска жидкости в контур. Это можно сделать, открутив винт и, соответственно, перекрыть ее выход, закрутив.

Еще раз осмотритесь и убедитесь, что устройство настроено правильно, и все узлы в рабочем состоянии.

Монтаж

Установка подпитки возможна после выполнения следующих действий:

• В обвязке находят место с наименьшим давлением. Обычно эта точка расположена около насосного узла.
• Для предотвращения смешения жидкостей покупают дополнительную арматуру.
• Для защиты от переполнения приобретают второй насос.

При выборе устройства следует ориентироваться на размер строения. Для маленьких квартир или домов достаточно простой подпитки с подачей или обраткой с небольшим адгезионным коэффициентом. Подобные приборы защищены от накипи, что увеличивает срок работы.

Монтаж выглядит следующим образом:

• В точку минимального давления обвязки ставят клапан.
• Для механических систем используют кран, который размещают между холодным водоснабжением и отоплением.
• После тестирования монтируют повышающий насос, если обнаружилось нагнетание выше нормы.
• Для защиты подпитки от воды ставят запорную арматуру.
• Подключают манометр.

Почему количество теплоносителя уменьшается

Ожидается, что правильно установленная система отопления будет работать безотказно в течение длительного времени. На самом деле за её исправностью нужно следить регулярно. Одной из важных проблем является постоянное уменьшение объёма используемого в работе теплоносителя. Это может происходить по следующим причинам:

• Система отопления представляет собой относительно сложную конструкцию, в которой возможно возникновение неисправности. Одним из её видов является протечка. Чаще всего это связано с некачественно сделанными стыками труб. Для своевременного обнаружения и исправления протечки нужно проектировать систему таким образом, чтобы стыки не находились внутри стен и не были закрытыми.
• Вследствие сильного нагрева может возникнуть резкое увеличение давления в системе. В этом случае должен сработать аварийный клапан и через него произойдёт утрата теплоносителя. В некоторых случаях она может стать настолько значительной, что вызовет снижение работоспособности системы.
• Если применяется конструкция открытого типа, то регулярно происходит испарение из расширительного бака. Обычно его делают таким, чтобы контакт с окружающей средой был минимальным. Однако при этом испарение, хотя и снизится, но не исчезнет совсем.
• Часто используются автоматические узлы, которые применяются для удаления ненужного для работы отопления воздуха. Он обычно присутствует в воде в растворённом виде и при нагреве переходит в газообразное состояние. Вместе с ним наружу просачивается незначительная часть теплоносителя.
• При заполнении водой обычной ситуацией является образование воздушных пробок. Для того чтобы их удалять на радиаторах устанавливают специальные краны для стравливания воздуха. Вместе с ним обычно испаряется часть влаги.
• Возле котлов монтируют очистительные фильтры. Они требуют периодического выполнения очистки. Вместе с удалением засора происходит потеря небольшой части теплоносителя.
• В процессе функционирования происходит физико-химическое взаимодействие жидкости и элементов оборудования, по которым она течёт — труб, радиаторов, котла. При этом часть её будет потрачена. Примером может быть, например, коррозия алюминиевых батарей. Она возможна в тех случаях, когда pH воды будет выше или ниже нормального.

При проведении различных работ по установке или ремонту отопительной системы перед их началом производится слив жидкости. После окончания теплоноситель заливают обратно, но часть его при этом будет утрачена.

Автоматическая подпитка системы отопления

Устройство подпитки для системы отопления

Исполнительный механизм

Если подпитка осуществляется механическим способом, то все манипуляции производятся посредством одной задвижки. В автоматических узлах применяются различные виды дистанционно управляемой арматуры. Но в большинстве случаев используется редукционный клапан автоматической подпитки системы отопления. Обычно это комбинированное устройство, которое включает в себя запорный клапан, обратный клапан и редуктор давления. Он может быть механическим, либо обладать электрическими контактами для управления насосом.

Устройство настраивается на необходимый диапазон рабочего давления. При достижении нижнего порога давления теплоносителя (допустим, на 5 или 10 процентов) мембрана высвобождает пружину, которая двигает рабочий шток с конусом, закрывающий проточное отверстие клапана. После накачки системы до необходимого уровня давления мембрана сдавливает пружину и штоком перекрывает проток.

Устройство редукционного клапана для автоматической подпитки

Регулировка давления срабатывания клапана осуществляется посредством винта, расположенного сверху устройства. После установки в нужное положение его фиксируют контргайкой. Для визуального контроля давления при настройке клапан снабжается манометром.

Обратный клапан

Горячая вода из отопительной системы ни в коем случае не должна попадать в трубы холодного водоснабжения. Во-первых, это может привести к развитию бактерий в питьевой воде. Во-вторых, отработанный теплоноситель может оказаться довольно вредным для человека, так как в нём накапливаются продукты коррозии. В-третьих, так мы теряем теплоноситель, что опять-таки негативно сказывается на работе отопительной установки. Обратное движение теплоносителя может возникать во время подпитки, если давления в подающей магистрали недостаточно (в водопроводе оно ниже, чем в отоплении), либо во время эксплуатации, если запирающий вентиль «не держит».

Обратный клапан всегда устанавливается сзади исполнительного устройства, часто он встроен в корпус редукционного клапана. В последнее время узел подпитки также снабжают обратным клапаном спереди или используют так называемый «прерыватель протока».

Насос и накопитель

Основная задача насоса – повысить давление в подающем трубопроводе, например, когда давление в трубах холодного водоснабжения бывает ниже, чем в отопительной системе. Поэтому ни в ручном режиме, ни автоматикой добавить воду в отопление не получится. А при отсутствии или неправильной работе обратного клапана произойдёт ещё и дополнительная потеря теплоносителя.

Напольный узел подпитки с вертикальным насосом

Важно! Для частных домов могут использоваться погружные подпиточные насосы для отопления вертикального исполнения, которые берут воду из колодцев. Накопительный бак, подключенный к узлу подпитки, позволяет всегда иметь запас воды, которой можно восполнить систему вне зависимости от уровня давления в питьевом трубопроводе. Для ручного пополнения теплоносителя в гравитационных схемах применяется ёмкость, расположенная выше расширительного бака, то есть где-то на чердаке

В автоматических системах подпитки часто используется гидроаккумулятор с мембраной, который всегда находится под давлением

Для ручного пополнения теплоносителя в гравитационных схемах применяется ёмкость, расположенная выше расширительного бака, то есть где-то на чердаке. В автоматических системах подпитки часто используется гидроаккумулятор с мембраной, который всегда находится под давлением

Накопительный бак, подключенный к узлу подпитки, позволяет всегда иметь запас воды, которой можно восполнить систему вне зависимости от уровня давления в питьевом трубопроводе. Для ручного пополнения теплоносителя в гравитационных схемах применяется ёмкость, расположенная выше расширительного бака, то есть где-то на чердаке. В автоматических системах подпитки часто используется гидроаккумулятор с мембраной, который всегда находится под давлением.

Фильтрующие элементы

Примеси, которые находятся в воде, могут негативно повлиять на работу отопления и даже вывести из строя отопительные приборы и устройства. Лучше всего фильтрацию и подготовку воды производить сразу на «входе». Для механической очистки теплоносителя используют сетчатые фильтры, которые монтируют до редукционного клапана. Иногда грязевики являются неотъемлемой частью исполнительного устройства. Для умягчения воды (в основном – борьбы с солями кальция) используют фильтры, которые связывают и осаживают «ненужные» вещества посредством химических реагентов.

Автоматическая подпитка расположена на байпасе

Принцип действия автоматического подпитывающего клапана

Принцип действия, равно как и процесс установки, у такого устройства предельно прост. Заранее необходимо настроить все рабочие параметры. Запрограммируйте предварительно будущие потери воды – как правило, дополнительно следует указать еще и минимальные показатели давления в сети. И если объем рабочей жидкости снизится, к примеру, на 10 процентов, то это активирует клапан, который, в свою очередь, запустит насос.

При помощи этого насоса холодная вода из подающего трубопровода перекачивается в отопительную магистраль в требуемых объемах. И как только потери жидкости будут восполнены, клапан сработает повторно и прекратит автоматическую подачу теплоносителя.

С установкой описываемого прибора вполне можно справиться в одиночку. Вначале на трубопроводе, подающем холодную воду, нужно установить манометр либо же любой другой электронный датчик контактного типа (при помощи такого датчика пользователь сможет регулировать напор одновременно в двух направленностях). Одну из групп необходимо настроить на минимальное давление в сети.

Именно в этом месте следует вмонтировать контактор или же промежуточное реле. И как только объем горячего теплоносителя в замкнутой магистрали снизится, этот контактор инициирует включение механизма, который запустит вытягивающее насосное оборудование. Есть и вторая группа – она необходимо для того, чтобы деактивировать все эти процессы тогда, когда потери жидкости будут восполнены. Исполнительным элементом в данном случае может выступать электрический клапан – своего рода вентиль, оборудованный электромотором.

Важное замечание! Если применяется подпитка системы отопления посредством автоматики, то она (автоматика) будет самостоятельно как контролировать рабочее давление, так и заниматься расчетами компенсационного объема жидкости. Подпитка по байпасной схеме – когда она может потребоваться?

Подпитка по байпасной схеме – когда она может потребоваться?

Так уж повелось, что практически все отопительные системы замкнутого типа способны нормально функционировать исключительно при высоком давлении рабочей жидкости. Хотя это – не единственный важный фактор, поскольку имеет место и температура теплоносителя.

Так, если температура повышается, то это приводит к температурному расширению отдельных технических узлов сети. А с целью компенсации этого расширения устанавливается специальный гидроаккумулятор (известный также как экспамзомат), который способен вбирать в себя излишки гидравлической энергии или, наоборот, отдавать ее в случае дефицита. Гидроаккумулятор подключается таким же образом, как сантехнический байпас.

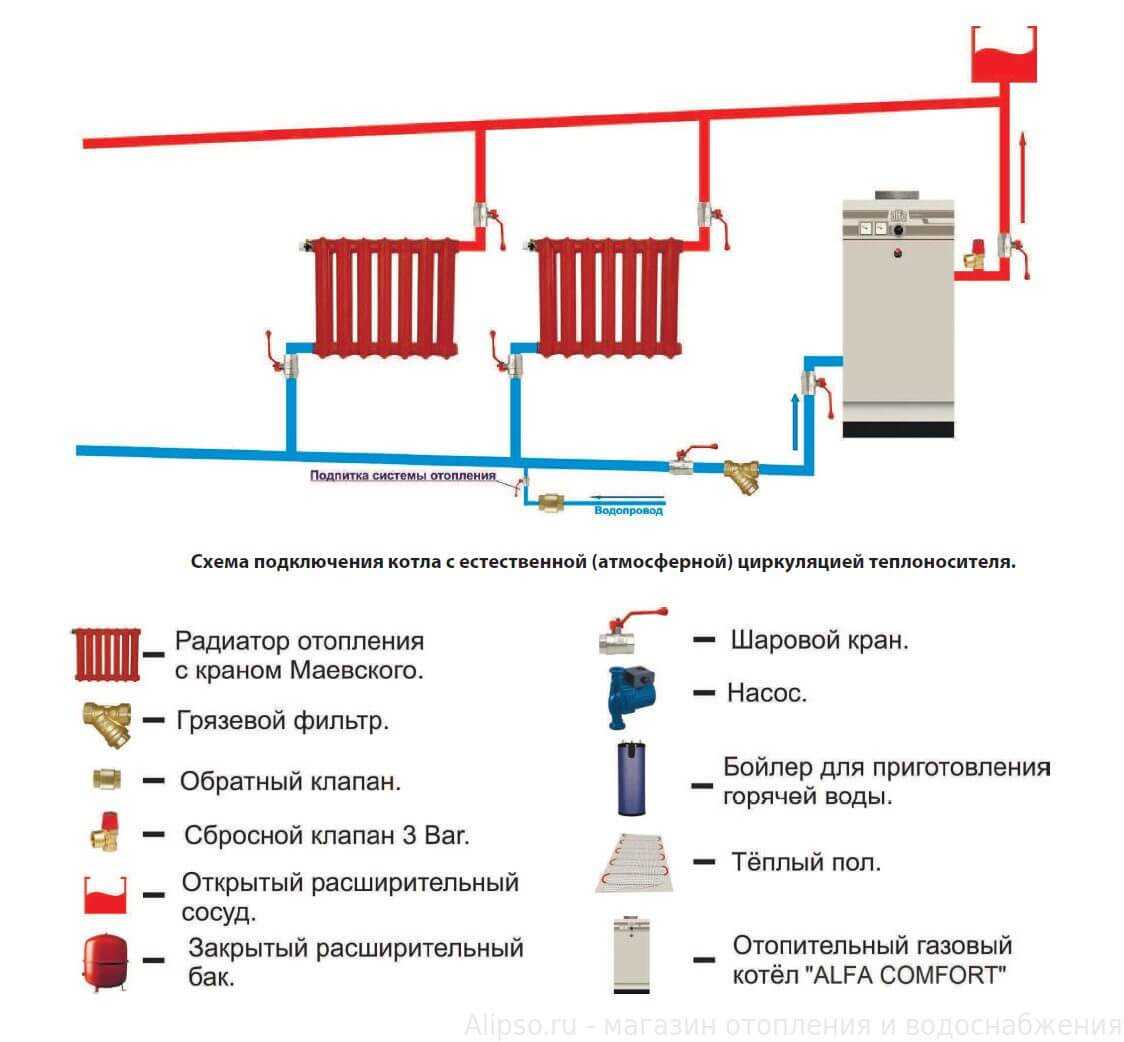

Подпитка систем открытого тип: схемы, инструкции

Отличительной особенностью открытой отопительной магистрали является то, что в ней отсутствует высокое давление. В связи с этим своего рода датчиком уменьшения объема жидкости может послужить расширительный бак, пусть и несколько модернизированный. Этот бак следует установить в наивысшей точке системы.

Обратите внимание! Подпитка в таком случае будет осуществляться исключительно при уменьшении объема теплоносителя в баке. Чтобы выяснить, действительно ли уровень упал, нужно открыть контрольную трубу: при дефиците теплоносителя там будет отсутствовать напор

Зачастую выход данной трубы обустраивается на кухне или же в ванной комнате. И если при ревизии напора не будет, значит, в систему необходимо долить рабочую жидкость. Для этого служит другой элемент подпитывающей системы – узел, который соединяет отопительную сеть с водопроводом. С конструктивной точки зрения данный узел будет включать в себя такие элементы.

• Шаровый кран, закрывающий/открывающий поток воды в сеть.
• Обратный клапан – он нужен в целях предотвращения обратной подачи жидкости из сети в водопровод. Подобное может произойти, к примеру, при отсутствии воды в централизованном трубопроводе водоснабжения.
• Фильтр. Как известно, качество водопроводной воды не всегда соответствует требованиям, поэтому ее нужно дополнительно очищать от разного рода мусора. Если этого не сделать, то на внутренних поверхностях металлических элементов образуется слой накипи.

Именно по такой схеме выполняется подпитка системы отопления открытого типа. Но стоит помнить, что нужно заранее установить воздухоотводчик, с помощью которого будут удаляться излишки воздуха. Добавим также, что для грамотного восполнения объема воды нужен ее минимальный температурный показатель.

Обратите внимание! Более простая схема подпитки может состоять из обыкновенного накопительного бака, хотя уровень воды в таком случае необходимо мониторить визуально

Автоматический подпиточный узел

Если вы твердо уверены в надежности и качестве сборки системы, можете смонтировать автоматизированную схему, добавляющую воду из трубы ХВС. Что нужно купить:

• редукционный клапан (проще – редуктор);
• 3 шаровых крана;
• 2 тройника;
• труба для устройства байпаса.

Важный момент. Поступающая в редуктор вода должна предварительно очищаться грубым сетчатым фильтром, иначе клапан станет быстро засоряться. Если на вводе в здание такой фильтр не предусмотрен, установите его перед блоком подпитки.

В данной схеме манометр показывает давление на стороне тепловой сети, байпас и краны нужны для обслуживания модуля подпитки

Главный исполнительный элемент схемы – редуктор – состоит из следующих деталей:

• фильтр тонкой очистки на входном патрубке;
• пружинный седельный клапан с резиновыми уплотнителями;
• рукоятка регулятора давления с нанесенной шкалой, диапазон – 0.5…4 Бар (или выше);
• ручной запорный вентиль;
• обратный клапан на выходе.

Как видите, редукционный автомат уже содержит все необходимые элементы – фильтр, обратный клапан и регулятор. Осталось собрать простую схему с байпасом и сервисными кранами, предназначенными для снятия и обслуживания редуктора.

Управлять вентилем просто – с помощью регулятора настройте минимальный порог давления в теплосети, откройте краны прямой магистрали, а байпас закройте.

Совет. Если планируете ставить перед редуктором грубый фильтр, предусмотрите дополнительный сервисный кран, дабы очищать сеточку, не отключая воду во всем доме.

Для организации автоматического добавления антифриза в систему можно приспособить «гидрофор» — водяную станцию с электронасосом, предназначенную для водоснабжения из колодца. Реле давления агрегата нужно перенастроить под минимальный напор 0.8 Бар, максимальный – 1.2…1.5 Бар, а всасывающий патрубок направить в бочку с незамерзающим теплоносителем.

Целесообразность такого подхода весьма сомнительна:

1. Если «гидрофор» сработает и станет подкачивать антифриз, вам все равно придется искать и устранять причину проблемы.
2. При длительном отсутствии хозяев подпитка тоже не спасет ситуацию в случае аварии, поскольку размер емкости ограничен. Насосная станция продлит работу отопления на какое-то время, но потом котел отключится.
3. Ставить большую бочку опасно – можно затопить токсичным этиленгликолем полдома. Неядовитый пропиленгликоль слишком дорог, как и устранение последствий разлива.

Примеры организации автоматической дозаправки из емкостей разной вместительностиВывод. Вместо дополнительных насосов и автоматических редукторов лучше приобрести электронный блок типа «Кситал». После относительно недорогой инсталляции вы сможете контролировать работу отопления через сотовый телефон либо компьютер и быстро реагировать на возникновение аварийных ситуаций.

Как залить воду в закрытую систему отопления с водопроводом и без него

АркадийКак залить воду в систему отопления закрытого типа?

Ни одна система отопления не будет функционировать без теплоносителя. ведь он непосредственно обеспечивает передачу энергии радиаторам и последующий нагрев воздуха в помещении. Так что после монтажных и ремонтных работ у вас неизбежно возникнет необходимость залить новую воду в оборудование. Многим эта процедура кажется непосильной. Особенно, если нужно заполнить систему закрытого типа. Действительно, задача хлопотная, но при этом абсолютно реализуемая, если делать все по правилам – о них и пойдет речь далее.

Подготовительные операции

До того как начать заливать теплоноситель в закрытую систему отопления, подготовьте ее к работе. В частности, следует выполнить такие процедуры:

• Гидравлический тест – перед заполнением системы ее нужно опрессовать. Делается это с помощью специального прибора, который нагнетает давление и наполняет сжатым воздухом все трубы и батареи. Опрессовка выполняется под давлением на 25% больше базового давления для конкретной отопительной системы.
• Проверка неполадок – после завершения опрессовки следует проверить все стыки отопительного оборудования на предмет разгерметизации и протечек. Если имеются какие-либо неполадки, их нужно устранить.
• Перекрытие арматуры – чтобы избежать незапланированного расхода воды при заливке, перекройте запорную арматуру, которая выводит жидкость из системы.

Когда подготовительные работы завершены, можно приступать к заливке воды. Ее можно запускать из централизованного водопровода или, за неимением последнего, из другого источника воды – рассмотрим оба варианта.

Ручной насос для опрессовки системы отопления

Заливка воды из водопровода

Если ваш дом подключен к водопроводной сети, проблем с заполнением отопительной системы не возникнет. Для начала нужно определить, какая арматура находится ближе всех к нагревательному котлу – именно через нее должен осуществляться ввод теплоносителя.

Далее нагревательный котел нужно соединить с централизованным водопроводом и установить между ними специальный отсекающий вентиль. Заполнение производится именно благодаря этому вентилю: при его открытии из водопровода в котел начинает поступать вода, которая далее заливается в трубопровод.

Важно! Вода должна поступать в отопительную систему с минимальной скоростью – это позволит воздуху, который остался в трубопроводе, без последствий удалиться через специальные краны Маевского на батареях. Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками. Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками

Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками.

Заливка воды без водопровода

Если источником теплоносителя выступает не централизованный водопровод, а скважина, колодец или водоем, для заполнения закрытой отопительной системы потребуется вспомогательное оборудование. Это может быть мощный насос или расширительный бак.

Схема устройства системы отопления

В первом случае понадобится ручная или электрическая насосная установка. С ее помощью заливка выполняется по такой схеме:

1. Присоедините насосный шланг к сливному патрубку.
2. Откройте специальный вентиль на патрубке.
3. Откройте краны Маевского.
4. Запустите насос и начинайте запускать воду в систему.

Во втором случае используйте мембранный бак с перегородкой на две части и обычный велосипедный насос:

1. Присоедините бак к трубопроводу отопительной системы и наполните его водой.
2. Отверните ниппель в верхней части расширительного бака и стравите из емкости воздух.
3. Подключите велосипедный насос к ниппелю и начинайте накачивать воздух в бак, создавая давление для подачи воды в систему.

Совет. Накачивайте бак до тех пор, пока давление насоса не достигнет показателя 1,5 атм.

Теперь вы знаете, что залить воду в отопительную систему закрытого типа можно как из водопровода, так и без него. Главное в обоих случаях – тщательно подготовиться к процедуре и соблюсти все технические тонкости выполнения работ. Так что, если следовать правилам, заливка системы не будет для вас неподъемной задачей.

Как работает кран подпитки

Клапан монтируется, с тем, чтобы обеспечить поддержку рабочего давления во внутреннем контуре теплосети, добавляя воду из горводопровода. Нормативное давление для теплосети зависит от этажности дома и внутренних потерь напора в сети, обычно, достаточно давления от 2 до 2.5 атм.

В качестве автоматического подпилочного устройства применяют редукционный клапан. В то же время, если давление воды падает, прекращается давление на клапан, пружина действует на шток, продвигая его ниже, и таким образом приоткрывает отверстие в седле. Через него вода из горводопровода или бака поступает в сеть. При заполнении системы давление будет расти и закроет мембрану и отверстие.

Какой кран выбрать

Кран подпитки на газовый котел устанавливаются практически на все модификации, как отечественных так и зарубежных котлов: кран подпитки котла Аристон, Baxi, Immergas, Ferroli и Vaillant. Обычно пользователь вынужден заменить такой кран при неисправности заводской модели. В этом случае лучше всего установить аналогичный тому, который был поставлен с котлом

При выборе другой модели нужно обратить внимание, на габариты, рабочее давление и расход запитываемой воды

Популярные краны подпитки газовых котлов:

• кран подпитки котла Аристон электромагнитный, цена: 1780 руб.;
• кран подпитки котла Baxi Main, цена: 1590 руб.;
• кран подпитки котла Bosch ZW23-1KE/AE, цена: 1090 руб.;
• кран подпитки котла Daewoo Gasboiler 100-300 ICH, цена: 1820 руб.;
• кран подпитки для котла Vaillant Max, Pro, Plus, цена: 590 руб.;
• кран подпитки Immergas Mini 1.015093, цена: 320 руб.;
• кран подпитки двухконтурного газового котла Ferroli Divatech, Divatop, цена: 800 руб.;
• кран подпитки Protherm Пантера v18, цена: 560 руб.

Признаки того, что в системе отопления недостаточно воды

Оперативный персонал или собственник котлоагрегата должен безошибочно определять дефицит теплоносителя в его контуре. Прежде всего, с помощью манометра, поскольку давление среды в сети при утечке будет падать.

В современных автономных системах, оборудованных многофункциональной автоматикой, утечка воды теплосети входит в обязательный показатель по защите котла, поэтому при ее падении персонал будет предупрежден средствами сигнализации: звуковой и визуальной.

Для старых модификаций котла, падения давления теплоносителя из-за непроизводительных утечек определяют по таким признакам:

• перегрев подающего теплоносителя, притом, что радиаторы быстро остывают из-за нарушения в них циркуляции воды;
• вода в сети начинает булькать, особенно в стояках отопления;
• начинается процесс тактования котла, когда часто включается/отключается горелка газового агрегата;
• срабатывание предохранительного клапана твердотопливного котлоагрегата из-за перегрева теплоносителя.

Ситуация с утечками особенно опасна в твердотопливных котлах, поскольку из-за большой инерционности процесса горения, котел не может остановиться, пока не выгорит все заложенное топливо, а значит имеется большая возможность перегрева труб или теплообменников, расположенных в топке, с последующим их разрывом и выходом открытого источника огня в топочную.

Узлы подпитки на разных видах систем отопления

Открытая система

• расширительный бачок;
• котел (его выбор зависит от мощности и вида топлива);
• радиаторы;
• трубы для прокладки цельного трубопровода;
• запорная арматура из нержавеющей стали.

Из-за естественной циркуляции теплоносителя трубы в открытой системе прогреваются медленно, зато вода в них не закипает, значит, не вредит стенкам трубопровода. Если в зимний период отоплением не пользуются, то с него требуется слить воду.

• Котел располагают на нижнем трубопроводе.
• Расширительный бак устанавливается над котлом в верхней части схемы. Зимой его обязательно утепляют.
• Трубы соединяют между собой, но этих соединений, также как и поворотов трубопроводов, в открытой системе должно быть немного.
• Кран и фильтрующее устройство устанавливаются в тех схемах, где заполнение теплоносителя в систему происходит вручную.

Закрытая система

• Расширительного бака, регулирующего уровень воды, поддерживая ее в установленных пределах. При помощи него контролируется расход теплоносителя. Корпус бака выполнен из прочного металла, который состоит из двух частей, они отделены друг от друга резиновой диафрагмой. При нагревании и расширении жидкость перетекает в расширительный резервуар за мембрану, а после остывания жидкости газы, выделившиеся при этом и скопившиеся за мембраной, выталкивают жидкость из бака наружу.
• Редукционного клапана с фильтрами. Его конструкция отличается от аналога в открытой системе тем, что она оснащена манометрами, отслеживающими уровень давления. Чтобы правильно подобрать этот прибор, стоит заранее рассчитать нагрузки системы. В клапане предусмотрена специальная мембрана, на которую действует давление, создаваемое насосом. В его конструкции установлена пружина, которая после натяжения создает определенное давление, необходимое для вытеснения жидкости. Благодаря такому устройству закрытая система работает быстро и безопасно.
• Фильтра. Он убережет систему от попадания в нее мусора и образования накипи на стенках трубопровода.
• Обратного клапана. Он устанавливается прямо за редукционным клапаном, препятствует попаданию в трубопровод грязной воды. Его можно использовать отдельно или встроить в клапан подпитки.
• Прерывателя потока. Его монтируют перед редукционным клапаном, конструктивно он представляет собой сливную трубу, на концах которой расположены обратные клапаны.

В любой системе требуется поддерживать постоянный объем жидкого теплоносителя, чтобы не допустить аварийной ситуации.

Элементы устройства подпитки

Схема подпитки теплосетей будет зависеть от часовой производительности нормативной подпитки. Для больших магистральных теплосетей, в которых нормативная подпитка составляет сотни, а иногда и тысячи кубометров воды в час в комплекс входят: бак воды, химводоочистка, автоматика, электронасос и запорно-регулирующая арматура. При снижении производительности, количество элементов схемы может быть существенно изменено.

Узел подпитки системы

Редуктор котла

Редуктор устанавливают на обратном трубопроводе перед котлом для подачи подпиточной воды в контур сети. Вода из горводопровода поступает через клапан при падении давления в сетевом трубопроводе, вызванного утечками или сбросом воздушной пробки. Если по схеме, предусмотрена установка циркуляционного насоса, то его монтируют вторым. Иначе возможно нарушение работы всей системы отопления.

Редуктор работает в автоматическом режиме без обслуживающего персонала. Порой это не всегда удобно, поскольку невозможно проконтролировать утечку, а ее размер может достигнуть аварийных размеров. Поэтому многие пользователи предпочитают ручной режим подпитки или устраивают системы с сигнализацией по высокому уровню утечки.

Насосная группа

Один или несколько насосов подают подпиточную воду перед котлоагрегатами с давлением, превышающем в обратной сетевой воде. Насос срабатывает по датчику давления и запитывает воду из бака подпиточной воды.

Существуют схемы с погружным насосом, который может брать воду со скважины или колодца. Насосная группа рассчитывается по часовой производительности нормативной подпитки, количество электронасосов обязано быть не менее 2-х, один из которых резервный.

Схема системы отопления с подпиткой

Исполнительный механизм

Он устанавливается для управления задвижкой на подпиточной линии. Обычно он входит в подпиточный узел, состоящий из запорного и обратного клапанов. Он обладает электроконтактами для подачи сигнала на управление насосом. Механизм настраивается на допустимое рабочее давление. Исполнительным устройством обычно выступает клапан с электромотором.

По мере наполнения, давление достигает рабочего значения, датчик дает сигнал на закрытие вентиля, электромотор которого начинает вращаться в обратном направлении.

Обратный клапан

Это обязательный элемент для любой подпиточной схемы, поскольку препятствует попаданию сетевой воды в горводопровод или бак воды, что может привести к загрязнению водопроводной воды и аварийной остановке котлоагрегата.

Обратный ход воды может возникнуть даже в ходе подпитки, если давление в горводопроводе ниже чем в обратке, либо когда запорно-регулирующая арматура не обеспечивает плотное закрытие. Обратный клапан устанавливают после исполнительного устройства.

В торговой сети встречаются варианты, когда его встраивают в корпус редукционного клапан. В настоящее время подпиточный узел укомплектовывают обратным клапаном впереди либо применяют «прерыватель протока».

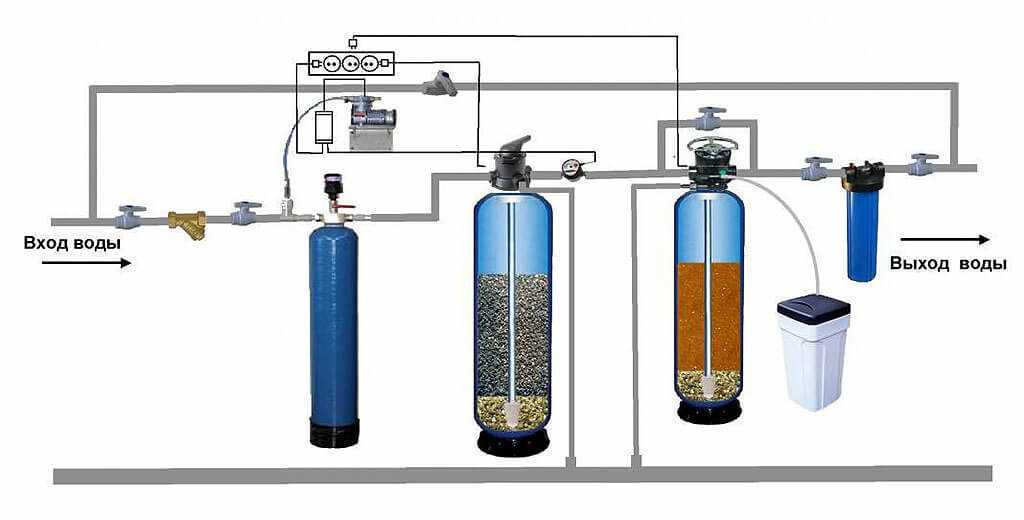

Фильтры очистки подпиточной воды

Примеси, находящиеся в сырой воде плохо влияют на работу теплового оборудования, особенно на котел и могут откладываться на котловых поверхностях нагрева, в виде накипи и шлама, снижая скорость циркуляции теплоносителя и вызывая перегрев в котле, с последующим разрывом труб.

Более простая очистка выполняется с применением механических фильтров, наполненным песком или активированным углем. Могут устраиваться и более простые устройства — грязевики, в которых установлены сетчатые фильтры и имеющие больший диаметр корпуса, чем у труб обратки. Вода поступает в грязевик, скорость ее падает и твердые взвешенные вещества выпадают в осадок. Более сложные соли жесткости должны удалятся в специализированных фильтрах-умягчителях.
