Виды калориферов и расчёт их мощности для вентиляции

Разводка теплоносителя

Как выглядит разводка теплоносителя для батарей в моей квартире:

  • от общего стояка идет гребенка на 4 квартиры
  • между подачей и обраткой стоит регулятор перепада давления. Он настроен примерно на 200-300 кПа
  • ввод в квартиру выполнен металопластиком 20 мм
  • внутри квартиры изначально была выполнена разводка последовательно от одной батареи до другой
  • переделал последовательное подключение на гребенку с индивидуальной разводкой до каждой батареи

Первым делом решил сделать оценку, сколько я могу снять со своей трубы отопления:

МД - 1
  • рабочее давление в системе — 8-9 Bar, опрессовочное около 12-16 Bar
  • при уличной температуре 0 °C, входная вода — 40 °C, выходная — 25 °C
    • расход на отопление по счетчику примерно 20 кВт*час в сутки
    • на батареях стоят регуляторы — поэтому они еле теплые — этого хватает чтобы поддерживать комфортную температуру в квартире +23 °C
    • если полностью открыть все регуляторы, то расход будет порядка 50 кВт*час в стуки на квартиру
  • при уличной температуре -25 °C, входная вода — 70 °C, выходная — 45 °C
  • по моим оценкам у меня есть запас 2-4 кВт*час, которые я могу дополнительно снять не нарушая работу батарей

Мощность, которая доступна для водяного калорифера сильно зависит от домовой автоматики (а у нас она погодозависимая).
Поэтому я решил подстраховаться и поставить перед водяным дополнительно электрический калорифер, который уже эксплуатировался в приточке.

Виды систем

Вентиляция с подогревом бывает нескольких типов, их классифицируют по разным признакам: способ подогрева, место крепления, конструкция и пр.

Центральная и индивидуальная вентиляция

Все виды вентиляции можно разделить на 2 основных типа: центральная и индивидуальная (компактная, или бризер).

Центральная вентиляция используется в том случае, если необходимо снабжение чистым воздухом большого помещения. Она имеет высокую производительность.

Ее используют на производствах, ставят на общедомовые вентиляционные системы. Воздух нагревается от водяного или электрического калорифера, реже используется рекуператор. Стоит такое оборудование дорого.

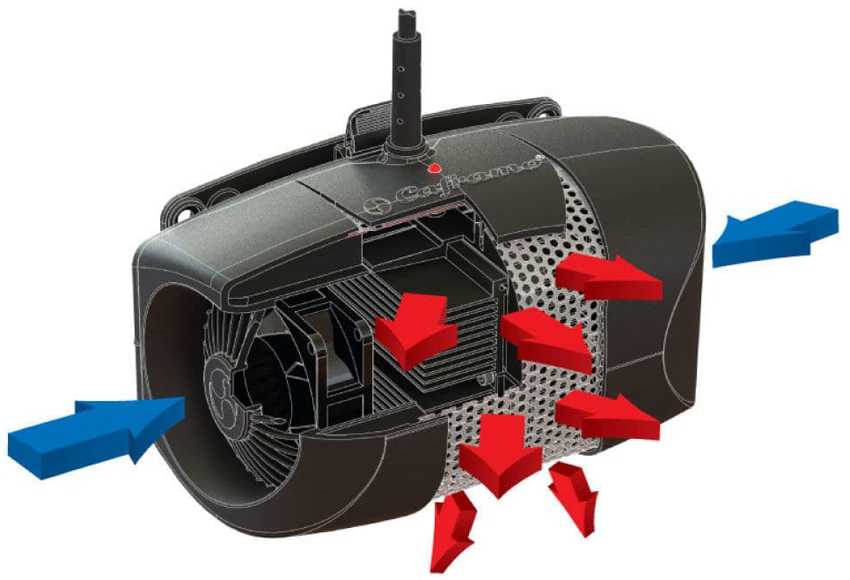

Для индивидуальной вентиляции используют бризеры. Это компактные устройства, которые монтируют в квартирах и частных домах. Их обычно размещают на стене.

Монтаж осуществляется быстро, занимает не более часа. Поставить такое оборудование можно в любом жилище. Прибор имеет множество настроек, функцию климат-контроля, многоступенчатую систему очистки.

Активная и пассивная вентиляция

В этом случае используется разделение по возможности регулирования подачи свежего воздуха.

В пассивных конструкциях эта возможность отсутствует. Воздушные массы поступают за счет разницы давления между помещением и улицей.

Количество подаваемого воздуха зависит от скорости его движения, разницы температуры и уровня влажности. Чаще всего устройство монтируется на стену, оно представляет собой небольшой короб.

Активные вентиляционные системы позволяют управлять подачей воздуха. Внешне они похожи на пассивные, но блок управления позволяет регулировать не только температуру, но и интенсивность подачи потока.

По типу подогрева

Приточная вентиляция может отличаться по способу подогрева воздуха.

Выделяют следующие типы приборов:

  • с рекуперацией. В этом случае поступающий воздух нагревается от выходящего. Используется в пассивных вентсистемах. Подходит для регионов с теплой зимой, т. к. при больших перепадах температур малоэффективна;
  • с водяным подогревом. В этом случае для подогрева используется центральное отопление или бойлер. Позволяет значительно экономить на электричестве;
  • электрические. В вентиляции используется ТЭН, который работает от электричества. Он нагревает  проходящий воздух до нужной температуры.

Другие типы

Также устройства подразделяются по способу нагнетания воздушных масс на естественные и принудительные. Во втором случае для их подачи используются вентиляторы.

Разделяют устройства и по типу управления. Есть автоматические устройства, управление которыми осуществляется с пульта ДУ или через приложение на смартфоне. Второй тип – ручные, настройки работы которых выставляются на стационарном блоке управления.

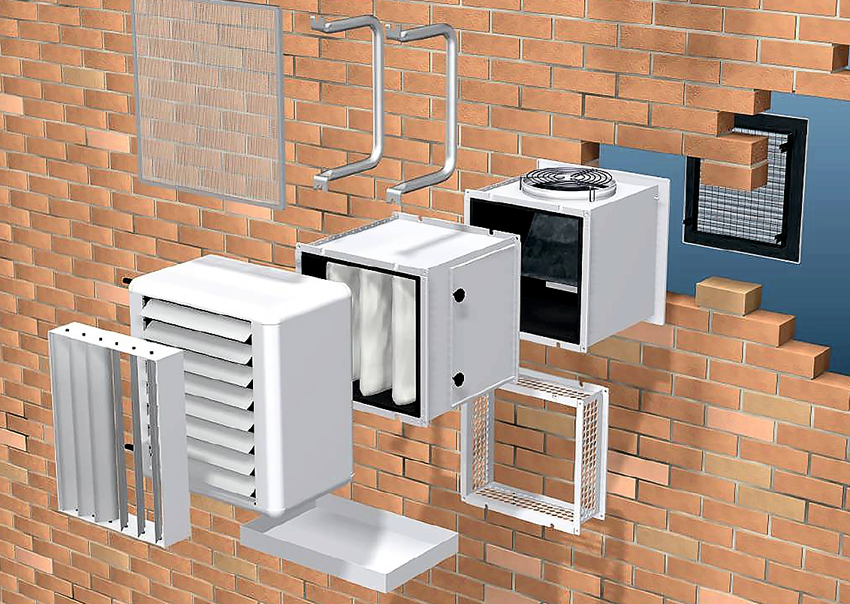

По конструкции выделяют моноблочные и монтажные. Первые состоят из одного блока, устанавливаемого на входе в вентканал. Их используют при монтаже приточки в стене или в оконной раме.

Приборы имеют малую производительность, подходят для малогабаритных комнат. Монтажные приборы состоят из множества элементов.

Их используют при обустройстве центральной вентиляции. Их мощности хватает, чтобы снабдить свежим воздухом многоэтажные здания, производственные цеха.

Принципы монтажа

— Канальный водяной калорифер устанавливается в систему приточной вентиляции и подключается к центральному отоплению.

— Исходя из диагональных габаритов агрегата, определяются расстояния до изгиба канала и других элементов вентиляционной системы.

— Перед началом монтажных работ, проверяется целостность компонентов устройства – трубок, пластин и т. д.

— Калорифер соединяется с трубопроводом посредством приварных фланцев (встык). Это самое простое решение, но возможны и другие варианты.

— Места соединений калорифера и других компонентов системы обрабатываются герметиком, что предотвратит возникновение аварийных ситуаций.

— При размещении прямоточных вентилей отвода воздуха, рекомендуются наиболее высокие участки приводящего и отводящего коллекторов.

Установка водяного калорифера собственными силами несколько сложнее, чем электрического прибора и при отсутствии опыта подобных работ, рационально доверить монтаж квалифицированным специалистам.

Современный потребительский рынок предлагает канальные водяные калориферы в широком диапазоне рабочих параметров и габаритов. Благодаря этому, можно легко выбрать модель, мощность и другие характеристики которой будут идеально соответствовать отапливаемому помещению и в полной мере продемонстрируют все свои преимущества.

Водяной калорифер: принцип действия и предназначение

Водяные калориферы используют для подогрева воздуха в различных помещениях, где отсутствует централизованное отопление. Также они предназначены для систем вентиляции или кондиционирования. Этот вид калориферов является климатическим оборудованием, служащим как теплоутилизатор, наполненный промежуточным теплоносителем. Теплоноситель в данном оборудовании – это подогретая или горячая вода.

Калорифер паровой от водяного отличается тем, что в качестве теплоносителя в приборе служит сухой насыщенный пар. Это более усовершенствованные модели обогревателей, поэтому цена калорифера такого класса на порядок выше.

Принцип действия калорифера отопления: синие стрелки — холодный воздух, красные стрелки — тёплый воздух

Воздухонагреватель водяной: особенности конструкции и функционирования устройства

Водяной обогреватель имеет очень высокий уровень производительности. Это возможно, благодаря широкому температурному диапазону, колеблющемуся от 70 до 110°С. Перепад температур создает сам калорифер. Конструкция прибора представляет собой трубчатый корпус из металла, покрытый реберными пластинами.

Наиболее распространенным видом воздухонагревателей считается водяной калорифер с перпендикулярным потоком. Его используют в разных вентиляционных устройствах. При этом вода движется противоположно потоку воздуха, в прямоугольном направлении. В результате вода поднимается по каналам снизу-вверх, пузырьки воздуха поступают вверх устройства, а оттуда выводятся через специальные воздухоотводы.

В любом водном калорифере в обязательном порядке должен быть установлен узел обвязки, представляющий собой специальный компонент устройства, отвечающий за подведение к теплообменнику горячей воды.

Конструкция водяного калорифера включает такие обязательные детали:

  • насос для циркуляции теплоносителя;
  • трехходовой клапан;
  • арматура конструкции;
  • блок управления;
  • узел для обвязки, контролирующий производительность калорифера и препятствующий его заморозке.

Схема строения электрического калорифера

Калорифер водяной для приточной вентиляции: принцип работы и сфера использования

Калорифер электрический для приточной вентиляции используют для подогрева или, наоборот, для охлаждения воздуха, который поступает с улицы. Устанавливают такие приборы в середине канала вентиляции. Агрегат создает благотворный микроклимат, независимо от времени года. Канальные калориферы используют в помещениях с разной площадью. Работа калорифера для приточной вентиляции будет особенно эффективна в просторных цехах, теплицах, складских помещениях, которые оборудованы соответствующей вентиляционной системой.

Приточная установка с водяным калорифером считается самым эффективным способом отопления или охлаждения в помещениях с большой площадью. Наиболее актуальна их эксплуатация зимой, когда воздух, который поступает сквозь вентиляционную приточную систему, требует подогрева.

Агрегаты устанавливают в середине канала вентиляции, имеющий круглое или прямоугольное сечение. Воздух, поступающий с улицы, пропускается сквозь систему фильтрации и попадает в калорифер для приточной вентиляции, где происходит его нагрев за счет тепла, который отдает водяная отопительная система, поступающая к теплообменнику через канал воздухонагревателя.

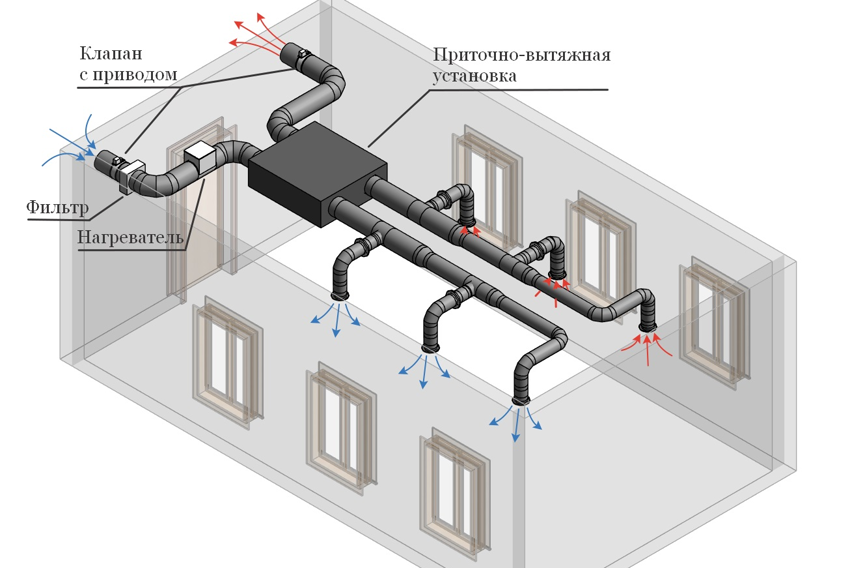

Схема установки калориферов в приточную вентиляцию

Приточные установки с электрическим калорифером также обеспечивают поступление в помещение свежего, чистого, прохладного воздуха. При этом через вентиляционную систему выходят отработанные массы. Как в промышленности, так и в быту более востребованы приточные установки с электрокалорифером, работающие от сети.

Правила эксплуатации и возможность ремонта

Основные требования к эксплуатации и безопасности устройства изложены в паспорте. Они направлены на исключение аварийных ситуаций, вызванных превышением допустимой температуры или давления теплоносителя, избегать резкого повышения температуры комплекса при первом запуске в холодное время года

Особое внимание следует обращать на опасность перемерзания трубок устройства в зимнее время, грозящее выходом прибора из строя. Для ремонта устройств следует привлекать специализированные организации, самостоятельное вмешательство чаще всего только увеличивает степень проблемы

Расчет производительности для нагрева воздуха определенного объема

Определяем массовый расход нагреваемого воздуха

G

(кг/ч) =L хр где:

L

— объемное количество нагреваемого воздуха, м.куб/часp — плотность воздуха при средней температуре (сумму температуры воздуха на входе и выходе из калорифера разделить на два) — таблица показателей плотности представлена выше, кг/м.куб

Определяем расход теплоты для нагревания воздуха

Q

(Вт) =G хc х (t кон —t нач)

где:

G

— массовый расход воздуха, кг/час с — удельная теплоемкость воздуха, Дж/(кг•K), (показатель берется по температуре входящего воздуха из таблицы)t нач — температура воздуха на входе в теплообменник, °Сt кон — температура нагретого воздуха на выходе из теплообменника, °С

Порядок расчета и подбора калориферов

Так как существует большой спектр выпускаемых калориферов, то для выбора модели и номера калорифера производят следующий расчет.

1. По принятому значению массовой скорости (υρ)ор, которая изменяется от 1 кг/(м2·с) до 12 кг/(м2·с) (для пластинчатых калориферов оптимальная массовая скорость (6÷10) кг/(м2·с), для спирально-навивных – (4÷7) кг/(м2·с)) рассчитывается необходимая площадь живого сечения для прохода воздуха, м2:

. (207)

2. По fв’

находят модель с ближайшим значением площади живого сечения для прохода воздуха fв и остальные характеристики калорифера(Fк, fтр). Если модель калорифера уже известна, то определяется количество калориферов, параллельно установленных по воздуху (рис.64):

(208)

Рис. 64

1. По реальному значению площади живого сечения для прохода воздуха рассчитывают истинное значение массовой скорости υρ

, кг/(м2·с):

2. Определяют тепловую мощность калорифера, Вт:

Qк = 0,278 · Gв · св · (tк – tн).

3. Рассчитывают расход теплоносителя, кг/ч:

,

где n – число калориферов, параллельно подсоединенных по теплоносителю, (т.е. через калорифер проходит только часть теплоносителя);

tг – температура теплоносителя на входе в калорифер, °С;

tо – температура теплоносителя на выходе из калорифера, °С;

сw – теплоемкость воды, сw = 4,19

кДж/(кг·°С) – если теплоноситель – вода;

сп – теплоемкость пара, сп = 1,8 кДж/(кг·°С) – если теплоноситель – пар.

4. Определяется скорость движения теплоносителя, м/с:

5. По значению массовой скорости и скорости движения теплоносителя из графиков или формул определяется коэффициент теплопередачи k = f (υρ; w). У каждой модели калориферов имеются свои зависимости.

6. Определяется значение площади теплоотдающей поверхности, м2:

Теплоноситель — вода:

Теплоноситель — пар:

tср п = 100°С при давлении в сети пароснабжения Рп ≤ 0,3 МПа;

tср п = tп насыщ при давлении в сети пароснабжения Рп > 0,3 МПа.

9. Рассчитывается количество калориферов:

→ nк, nк ≥ n.

10.Определяется общая площадь теплоотдающей поверхности калорифера, м2:

Fк = Fк 1 · nк.

11. Производится проверка запаса тепловой мощности (теплоотдающей поверхности)

Теплоноситель – вода:

Теплоноситель – пар:

Если запас по площади не выполняется (оптимальный запас для водяных калориферов (5÷10)%, для паровых – (10÷20)%), то делают пересчет с пункта 2, либо меняют номер калорифера, либо изменяют число калориферов, подсоединенных параллельно по теплоносителю, либо меняют марку калорифера, пока не будет выполнятся условие пункта 11.

Калориферы также можно отрегулировать одним из вышеприведенных способов, при этом для каждого калорифера необходимое значение Gw определяют методом последующих приближений.

Порядок расчета и примеры расчета приведены в справочнике проектировщика, в методических указаниях «Вентиляция промышленного здания. Сборочно-сварочные цеха» Кочев А.Г., Писаренко В.Л. и в книге Сазонова Э.В. «Вентиляция общественных зданий».

Предыдущая19Следующая

Расчет мощности калорифера

Расчет калорифера производится в несколько этапов. Последовательно определяются:

  • Тепловая мощность.
  • Определение размера фронтального сечения, подбор готового прибора.
  • Расчет расхода носителя.

Поскольку расход воздуха известен из характеристик вентиляционной системы, то вычислять его не потребуется. Формула определения тепловой мощности прибора:

Qт = L • Pв • Cв • (tвн — tнар)

где Qт — тепловая мощность калорифера.

L — расход воздуха (величина приточного потока).

Pв — плотность воздуха, табличное значение, находится в СНиП.

Cв — удельная теплоемкость воздуха, имеется в таблицах СНиП.

(tвн — tнар) — разница внутренней и наружной температур.

Внутренняя температура — санитарная норма для данного помещения, наружная определяется усредненным значением самой холодной пятидневки в году для данного региона.

Определяем фронтальное сечение:

F = (L • P)/ V,

где F — фронтальное сечение.

L — расход воздуха.

P — плотность воздуха.

V — массовая скорость потока, принимается около 3-5 кг/м2•с.

Затем находим расход теплоносителя:

G = (3,6 • Qт)/Cв • (tвх — tвых),

где G — расход теплоносителя.

3,6 — поправочный коэффициент для получения нужных единиц измерения.

Qт — тепловая мощность прибора.

Cв — удельная теплоемкость среды.

(tвх — tвых) — разница температур теплоносителя на входе и выходе из устройства.

Зная расход носителя можно определить диаметр труб обвязки и подобрать нужное оборудование.

Пример расчета

Определяем тепловую мощность при разнице температур от -25° до +23°, при производительности вентилятора 17000 м3/час:

Qт = L • Pв • Cв • (tвн — tнар) = 17000 • 1,3 • 1009 • (23-(-25)) = 297319 Вт = 297,3 кВт

Фронтальное сечение:

F = (L • P)/ V = (17000 • 1,3) / 4 = 5525 = 0,55 м2.

Определяем расход теплоносителя:

G = (3,6 • Qт)/Cв • (tвх — tвых) = (3,6 • 297,3)/1009 • (95-50) = 1,58 кг/сек.

По полученным данным по таблице калориферов подбираем наиболее подходящую модель.

Вычисление поверхности нагрева

Площадь поверхности нагрева определяет эффективность устройства. Чем она больше, тем выше коэффициент теплоотдачи, тем сильнее прибор нагревает воздушный поток. Определяется по формуле:

Fk = Q / k • (tср.т — tср.в)

где Q — тепловая мощность.

k — коэффициент.

tср.т — средняя температура теплоносителя (между значениями на входе и выходе из прибора).

tср.в — средняя температура воздуха (наружная и внутренняя).

Полученные данные сравниваются с паспортными характеристиками выбранного прибора. В идеале расхождение между реальными и расчетными значениями должны быть на 10-20% больше у реальных.

Особенности расчета паровых калориферов

Методика расчета паровых калориферов практически идентична рассмотренной. Единственным отличием является формула расчета теплоносителя:

G = Q / r

где r — удельная теплота, возникающая при конденсации пара.

Самостоятельный расчет калориферных установок достаточно сложен и чреват появлением множества ошибок. Если требуется рассчитать прибор, лучшим решением будет обратиться к специалистам или использовать онлайн-калькулятор, которых имеется много в сети интернет. Решение достаточно просто, надо лишь подставит в окошечки программы собственные данные и получить искомые значения, на основании которых можно выбирать готовые устройства.

Схема подключения и управление

Подключение электрических калориферов должно производиться с соблюдением всех требований техники безопасности. Схема подключения электрокалорифера выглядит следующим образом: при нажатии кнопки «Пуск» происходит запуск двигателя и включается вентиляция нагревателя. При этом двигатель оснащён тепловым реле, которое при проблемах с вентилятором мгновенно размыкает цепь и отключает электронагреватель. Включить ТЭНы отдельно от вентилятора возможно, замкнув блокировочные контакты. Для обеспечения скорейшего нагрева все ТЭНы включаются одновременно.

Для повышения безопасности электрокалорифера в схему подключения включен аварийный индикатор и устройство, не допускающее включения ТЭНов при выключенном вентиляторе. Кроме того, специалисты рекомендуют включение в схему автоматических предохранителей, которые следует располагать в цепь вместе с ТЭНами. А вот на вентиляторы установка автоматов, напротив, не рекомендуется. Управление калорифером производится из специального шкафа, расположенного недалеко от прибора. Причём чем ближе он расположен, тем меньше может быть сечение соединяющего их провода.

При выборе схемы подключения водяного калорифера необходимо ориентироваться на размещение смесительных узлов и блоков с автоматикой. Так, если эти агрегаты располагаются слева от воздушного клапана, то подразумевается левое исполнение, и наоборот. При каждом исполнении расположение соединительных трубок соответствует стороне воздухозабора с установленным клапаном.

Между левым и правым размещением существует ряд отличий. Так, при правом исполнении подающая воду трубка расположена снизу, а трубка «обратки» – сверху. В левосторонних схемах подающий патрубок заходит сверху, а трубка оттока находится внизу.

При установке нагревателя требуется выполнить обустройство узла обвязки, необходимого для осуществления мониторинга за производительностью прибора и защиты его от перемерзания. Узлами обвязки называют арматурные каркасы, регулирующие поступление горячей воды в теплообменник. Обвязка водяных нагревателей производится с помощью двух- или трехходовых вентилей, выбор которых зависит от типа системы отопления. Так, в контурах, отапливаемых при помощи газового котла, рекомендуется устанавливать трёхходовую модель, тогда как для систем с центральным отоплением достаточно двухходовой.

Управление водяным калорифером заключается в регулировании тепловых мощностей нагревательных устройств. Это становится возможным благодаря процессу смешивания горячей и холодной воды, которое выполняется при помощи трёхходового клапана. При повышении температуры выше заданного значения клапан запускает в теплообменник небольшую порцию охлаждённой жидкости, забираемой на выходе из него.

Кроме того, схема установки водяных калориферов не предусматривает вертикального расположения труб входа и выхода, а также расположения воздухозабора сверху. Такие требования обусловлены риском попадания снега в воздуховод и стекания талых вод в автоматику. Важным элементом схемы подключения является термодатчик. Для получения корректных показаний датчик должен быть помещён внутрь воздуховода на участке выдува, причём длина ровного участка должна составлять не менее 50 см.

Способы обвязки калорифера

Обвязку калорифера приточной вентиляции выполняют несколькими способами. Расположение узлов напрямую связано с местом установки, техническими характеристиками и используемой схемой воздухообмена. Чаще всего применяют вариант, в котором предусмотрено смешивание удаляемого из помещения воздуха с поступающими воздушными массами. Реже используют замкнутые модели, в которых рециркуляция воздуха происходит только в пределах одного помещения без смешивания с воздушными массами, поступающими с улицы.

Если работа естественной вентиляции хорошо отлажена, то в этом случае целесообразна установка приточной модели с нагревателем водяного типа. Его подключают к отопительной системе в точке воздухозабора, чаще всего находящейся в подвальном помещении. Если есть принудительная вентиляции, то нагревательное оборудование устанавливают в любом месте.

В продаже можно найти готовые обвязочные узлы. Они отличаются вариантами исполнения.

В комплект входит:

  • насосное оборудование;
  • обратный клапан;
  • очистительный фильтр;
  • балансировочный вентиль;
  • двух- или трехходовые клапанные механизмы;
  • шаровые краны;
  • байпасы;
  • манометры.

В зависимости от условий подключения используют один из вариантов обвязки:

  1. Гибкую обвязку монтируют на управляющих узлах, которые расположены недалеко от прибора. Данный вариант монтажа более простой, поскольку для сборки всех деталей используют резьбовые соединения. Благодаря этому сварочное оборудование не понадобится.
  2. Жесткую обвязку применяют, если узлы управления находятся далеко от устройства. В этом случае приходится прокладывать прочные коммуникации с жесткими сварными соединениями.

Методы обвязки

Регулирующий арматурный каркас (обвязка калорифера приточной вентиляции) в зависимости от используемого источника поступления нагретой воды зачастую осуществляется двумя способами:

  • применение двухходовых вентилей – в случаях использования городской сети, в которой не фиксируется расход обратного количества воды, существует только необходимость поддержания постоянства температуры;
  • использование трехходовых вентилей – в случаях потребления с бойлера или котельной, где строго фиксируется расход обратного объема воды, а любые изменения влияют на нормальное функционирование всей системы. Также вам будет полезно прочитать как организовать вентиляцию в котельной загородного дома.

Установка узла обвязки

Определение необходимого значения мощности установки

При подборе нагревательного оборудования для обустройства приточной вентиляции нужно в обязательном порядке произвести расчет необходимых показателей:

  • производительности на основе наружного воздушного потока окружающей среды;
  • давления, которое создается работой вентиляторов;
  • общей мощности нагревательного прибора;
  • площади трубоотводов подачи воздуха;
  • допустимой нормы возникновения различного рода шумовых эффектов;
  • скорости проникновения воздушных потоков.

Особое внимание уделяется определению уровня мощности калорифера. Процесс установки калориферов применяется в приточных вентиляционных системах в целях нагрева внешнего воздуха преимущественно в холодное время. Показатель мощности возможно рассчитать на основе параметров производительности вентиляции, минимальной, а также заданной температуры воздушных потоков, как снаружи, так и на выходе

Для эффективной работы приточная система зачастую оснащается регулятором мощности, предназначенного для снижения в холодный период времени скорости вращения вентилятора

Показатель мощности возможно рассчитать на основе параметров производительности вентиляции, минимальной, а также заданной температуры воздушных потоков, как снаружи, так и на выходе. Для эффективной работы приточная система зачастую оснащается регулятором мощности, предназначенного для снижения в холодный период времени скорости вращения вентилятора

Процесс установки калориферов применяется в приточных вентиляционных системах в целях нагрева внешнего воздуха преимущественно в холодное время. Показатель мощности возможно рассчитать на основе параметров производительности вентиляции, минимальной, а также заданной температуры воздушных потоков, как снаружи, так и на выходе. Для эффективной работы приточная система зачастую оснащается регулятором мощности, предназначенного для снижения в холодный период времени скорости вращения вентилятора.

Выполняя расчет калорифера приточной вентиляции

  • возможность применения разного типа питания;
  • трехфазное подключение необходимо при использовании калорифера мощностью более 5кВт. В данном случае трехфазное питание является наиболее приемлемым вариантом, поскольку при этом ток будет гораздо ниже.

Максимально допустимое значение тока, потребляемого калориферным оборудованием, рассчитывается на основе довольно простой формулы:

I = P (мощность) /U (напряжение питания)

Для однофазного напряжения значение U приравнивают к 220В, при трехфазном питании – 660В. Немаловажным параметром также является температура приточного воздушного потока при нагревании калорифера заданного параметра мощности, которая рассчитывается по формуле:

T =2.98 x P (мощность) / L (производительность вентиляционной системы)

Стандартные значения рассчитываемой мощности калориферной установки для квартир и домов может составлять 1-5кВт и 5-50кВт – на предприятиях или в офисе. В случаях невозможности применения электрического типа калориферного прибора с заданной мощностью, следует прибегнуть к установке водяного калорифера, который использует в виде основного тепла воду из различных систем отопления, в том числе автономное или центральное.

В целом, в небольших помещениях целесообразнее устанавливать калориферы для приточной вентиляции на электрической основе, так как они удобны в эксплуатации и не занимают много времени при установке. Для строений с большой площадью наилучшим вариантом станет монтаж водяных калориферов, благодаря которым значительно экономится электроэнергия и уменьшаются энергозатраты, необходимые для подогрева воды.

Что нужно знать еще?

Тепловые водяные калориферы устанавливаются своими руками в системах приточной вентиляции и подсоединяются к центральному отоплению в умеренных и прохладных помещениях. Для промышленных, производственных и любых других типов помещений, где царит теплый микроклимат, такая техника не применяется. Это не значит, что данное устройство не будет работать в таких условиях – нет, оно, как и в других местах, будет нагревать воздух и прекрасно справляться со своими функциональными «обязанностями», однако зачем греть воздух там, где он и так теплый. Это нецелесообразно и глупо.

Конструкция отопительного прибора

Одно из достоинств водяного теплового калорифера с вентилятором для системы вентиляции, заключается в том, что все условия для его нормального и плодотворного функционирования есть в любом помещении, включая и промышленные – центральное отопление применяется повсеместно. Помимо этого расчет и монтаж такого оборудования удобны и несложны.

Оно может устанавливаться как на поверхности стены, так и потолка. Что же касается материала изготовления, то водяные калориферы, а точнее их корпус, сделан из нержавеющей стали. Он может окрашиваться в разные цвета, что позволяет подобрать изделие под интерьер помещения.

Кстати, интересный факт – тепловой водяной калорифер может применяться в качестве обычного вентилятора. Это актуально в жарких помещениях

Причем такой вентилятор характеризуется важной особенностью – он практически абсолютно бесшумен при работе. Важной положительной стороной является также безопасность эксплуатации

Исходя из того, что данное устройство требует минимум электрической энергии (она необходима только для приведения вентилятора в действие), автоматически исключается риск перенапряжения, что свидетельствует о высоком уровне безопасности.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лофт-студио
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
