Как установить направляющие выдвижных ящиков

Настройка в плоскостях

Вертикальная регулировка

Вертикальная регулировка петель шкафа – действие, с которого следует начинать настройку мебельной фурнитуры. Такая настройка необходима в том случае, если дверь висит криво – выпирает из общего контура мебели, либо, если дверей две, одна располагается выше другой.

Вертикальная подстройка фасада производится в 4 последовательных шага:

  1. Откройте створку мебели и найдите петли. Если на них стоят заглушки, снимите их.
  2. На обеих петлях подкрутите болты, расположенные ближе к краю боковины. Они отвечают за вертикальное положение мебельного фасада. Оба болта первоначально следует выставить на одинаковое значение, чтобы знать, куда настраивать дальше.
  3. Закройте дверь фасада и посмотрите на его расположение в пространстве относительно общих размеров шкафа. В случае наклона верхнего угла направо, необходимо сильнее закрутить болт регулировки на верхней петле, тогда как на нижней его надо выкрутить.
  4. Повторяйте шаги 2-3 до момента, пока не добьетесь оптимального положения фасада.

Регулировка вертикального зазора

На этом вертикальная регулировка петель на дверцах шкафа завершена, можно приступать к следующему этапу – настройке мебельного фасада по высоте.

Настройка высоты расположения дверей

За регулировку положения дверей по высоте отвечают два винта, посаженных на два «ушка» продолговатой формы – через них притянута сама петля.

Регулировка по высоте производится двумя винтами

Настройка производится в 3 шага:

  1. Ослабьте регулировочные саморезы на всех установленных петлях.
  2. Поднимите или опустите (смотря, что необходимо) фасад, после чего зафиксируйте его.
  3. Затяните саморезы на малых оборотах практически до упора, не сорвав резьбу.

После настройки фасада по высоте можно приступать к регулировке дверей по плоскости.

Регулировка высоты расположения фасада

Регулировка петель по плоскости

Регулируемые мебельные петли позволяют изменять расположение фасада в плоскости – это полезно в том случае, если либо наблюдается плохое прижатие двери к корпусу мебели, либо при нажиме дверь словно отскакивает в противоположную нажатию сторону.

Если возникает такая ситуация, достаточно покрутить второй регулировочный болт, расположенный на петле. Сначала следует подтянуть болты в направлении на себя (2-3 мм достаточно), после чего проверить наличие щели между фасадом или дверьми и при необходимости провести дальнейшую регулировку.

Регулировка дверных створок по плоскости

Обнаружение проблемы

Проблема стояла очень остро. Средний ящик вообще перестал выдвигаться и сильно перекосился

Внешне всё это выглядело плохо, да и дело даже не столько во внешнем виде, сколько в том, что каждый день мне приходилось надрываться с этим комодом, гремя ящиками, чтобы достать вещи. После того, как я в очередной раз прищемила палец, я решила: всё, хватит! Пора брать дело в свои женские руки.

Начала с поиска проблемы. Пришлось вынуть все ящики и осмотреть направляющие.

Причина перекоса обнаружилась почти сразу: вот эти пластиковые ролики с правой стороны

Эта деталь от постоянной нагрузки просто рассыпалась. Странно, что произошло это с одной стороны.

Вторая, левая сторона направляющих, имела совершенно целые роликиСтёртые ролики были на нижнем и среднем ящиках комода

Как выяснилось, сами ролики замене не подлежат, только полностью вся деталь. Для дальнейших действий мне пришлось выкрутить обе направляющие, или рельсы, как их правильно называют. Причём открутить эти детали пришлось и с корпуса комода и с самих ящиков.

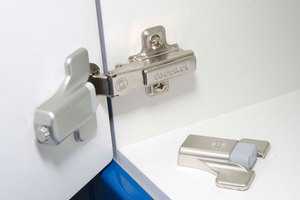

Какие бывают доводчики

Доводчики кухонь для мебели могут отличаться местом установки и принципом работы. По первому параметру они делятся на следующие группы:

  1. Корпус. Их закрепляют на внутренней стенке шкафа.
  2. Встроенные петли.
  3. Устанавливается между петлями.

В зависимости от принципа действия механизмы бывают:

  1. Заполнены маслом (обеспечивают плавное закрывание двери.
  2. Газ (отличаются доступной стоимостью, но притормаживают двери).

Подъемные механизмы

Если шкаф имеет распашную дверь, которая открывается вверх или вниз, он должен быть оборудован подъемными механизмами. Долгое время такие затворы встречались только на элитной мебели, а сегодня их устанавливают и на недорогие изделия. В зависимости от характеристик проекта существует четыре типа подъемников:

  1. На основе весны. Считаются самой популярной и простой разновидностью. Из прочного металла изготовлена ​​пружина, которая притягивает и отталкивает дверь. Устройство практичное и прочное. Из недостатков выделяют невозможность фиксации двери в произвольном положении, она должна быть закрытой или открытой.
  2. Весеннее масло. Этот тип отличается высокой плавностью хода, так как пружина закреплена в металлической капсуле с полимерным или масляным наполнением.
  3. Газ. Роль смягчающего агента играет воздух, а ближайший выполнен в виде поршневой камеры. Если в этом контейнере происходит сжатие или расширение, давление изменяется, что способствует плавному перемещению дверей. Такие лифты выходят из строя чаще других, а на рынке присутствует большое количество некачественных подделок.
  4. Электрический. Это продвинутое и более элитное решение, способное реагировать на прикосновение человека к двери. Угол открытия и время задержки подбираются индивидуально.

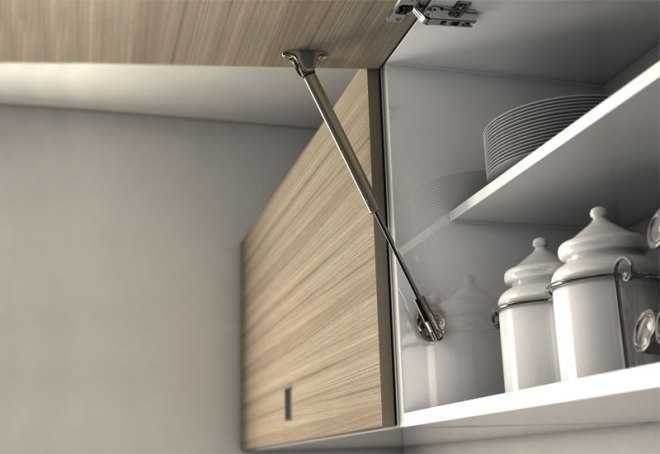

Газовые лифты

Такие изделия отличаются от предыдущего вида более простой конструкцией. Когда дверь закрыта, она воздействует на поршень, воздух сжимается и поглощает удар. Доводчик активируется в конце хода двери. В современных продуктах полимер не помещается в камеру.

Недостаток газлифтов — их хрупкость. Поскольку закрытая дверь постоянно воздействует на камеру, оборудование не может прослужить более 4 лет. При этом продается по доступной цене и отличается простотой сборки.

Доводчики для выдвижных ящиков

Дверные доводчики для ящиков устанавливаются на метабоксы — специальные конструкции со сплошным дном, фасадной и задней конструкцией из МДФ или ДСП. Боковые стенки металлические.

Механизм также можно разместить на простом кухонном ящике с дном из древесного волокна

Однако перед установкой следует обратить внимание на способ крепления. Если изделие крепится к низу, его нужно будет дополнительно укрепить

Доводчики для мебельных петель

Доводчики для мебели бывают трех видов:

  1. Стандарт. Устанавливается в полотно, прикрепленное к чаше. Они имеют характерную пружинную форму.
  2. С амортизацией и регулировкой силы.
  3. Перегрузка. Продается отдельно от навесов и устанавливается по мере необходимости. Каждый производитель выпускает такие механизмы, подходящие только для брендовых петель.

В зависимости от способа монтажа доводчики потолочных дверей для кухонных шкафов бывают:

  1. С фиксацией на кольцевой чашке.
  2. С защелкой.

Демпферы

Такие изделия имеют компактные размеры и исключают неприятный шум при открытии и закрытии дверей. Амортизаторы имеют то же назначение, что и дверные доводчики — они поглощают нагрузку при закрывании. В зависимости от способа установки различают следующие типы заслонок:

  1. Перегрузка. Устанавливается внутри шкафа в боковой стенке.
  2. Врезной. Их прикрепляют к торцу стены или к крышке корпуса.
  3. Изготовлен из силикона. Они фиксируются на конце специальной клеящейся основой.

Разновидности шариковых направляющих

Несмотря на простоту конструкции, шариковые направляющие могут обладать различной формой и уникальным набором функций. Теоретически их можно разделить по таким характеристикам:

  • наличие возможности разукомплектации на разборные и неразборные;
  • количество так называемых ступеней (бывают двухмекционные и многосекционные);
  • тип самой конструкции – одноуровневый и многоуровневый.

Обычно стоимость неразборных механизмов немного ниже, чем их фрагментируемые аналоги. А все дело в том, что именно при установке последних, необходимо использовать специальные методы производства рельс и методов крепления на них шариков. Именно с помощью данных шариков производится свободная сборка и разборка устройства без опасности потери мелких деталей.

Ценовой вопрос может также различаться и в зависимости от числа предусмотренных ступеней, и от количества уровней, которые задействуются в системе. То есть, чем сложнее конструкция самого механизма, тем больше цена.

Расчет и монтаж направляющих

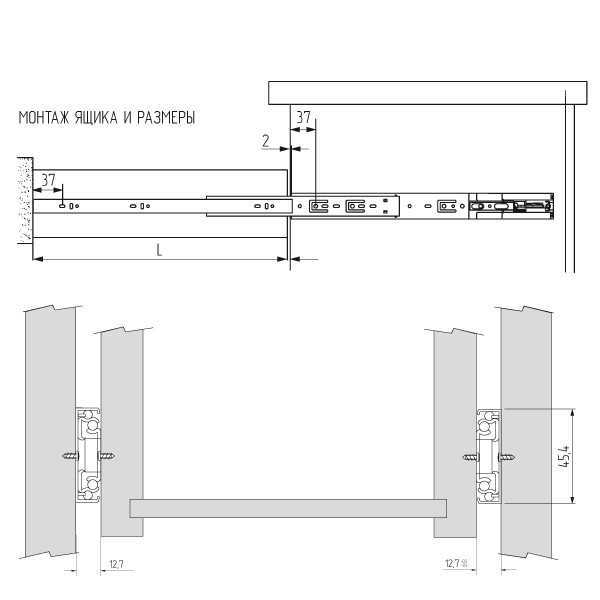

Расчет и монтаж направляющих зависит от количества, размера ящиков и выбранной системы. Естественно, начинать установку нужно с замеров коробки: высоты фасада и ящиков. Все полученные размеры лучше нанести на схематичный рисунок, чтобы ничего не перепутать и не забыть

Важно учитывать, что между внешними сторонами ящиков нужно оставлять зазор 2-3 мм

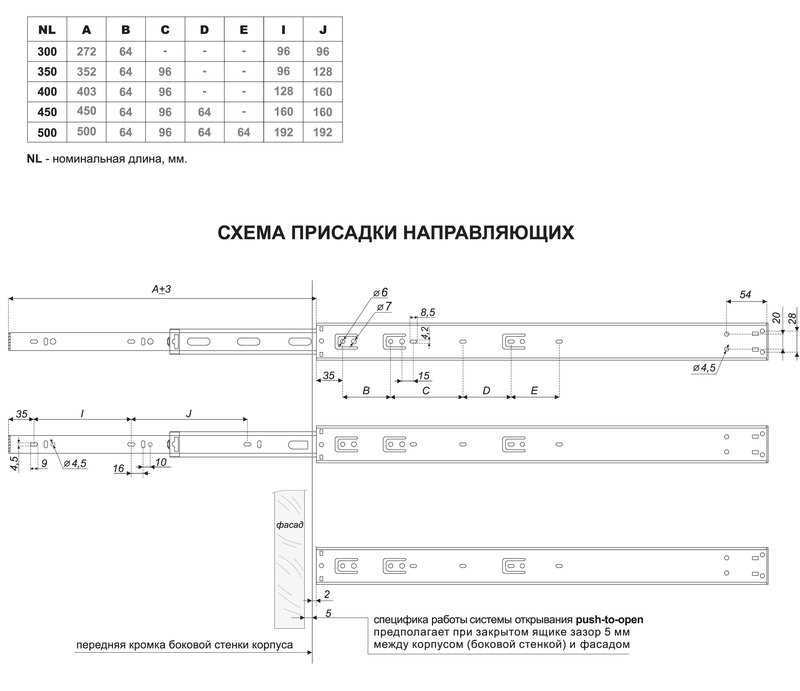

Важно сделать правильное обозначение разметки для отверстий. Если на ящиках направляющие можно сразу упирать в фасадную часть и равнять по нижнему краю, то со стенками немного сложнее

Лучше разобрать предмет мебели, если это возможно, и положить указанные элементы на стол. Вооружившись чертежом, нужно высчитать размещение низа направляющего (от края фасадной части отмерить расстояние до днища ящика). Потом с помощью рулетки следует проставить отметки, где будет крепиться направляющий механизм.

Разметка – это самая трудная часть. Сборка тумбы с 4-5 ящиками не займет больше часа. Вооружившись шуруповертом и саморезами (3.5 х 11мм вполне сгодятся), нужно закрепить направляющие на стенках. После этого еще раз проверить правильность разметки, собрать конструкцию, прикрутить вторую часть направляющих к стенкам ящиков и соединить их вместе. Если нужно, дополнительно провернуть фиксатор.

Сделать разметку ящиковОтметить положение направляющих на стенках тумбыЗакрепить направляющие в тумбеПрикрутить вторую часть направляющих к стенкам ящиковСоединить

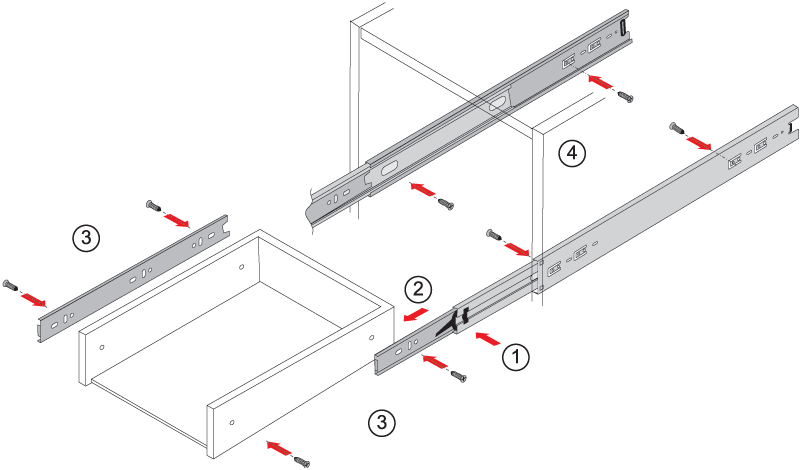

Инструкция по установке шариковых направляющих

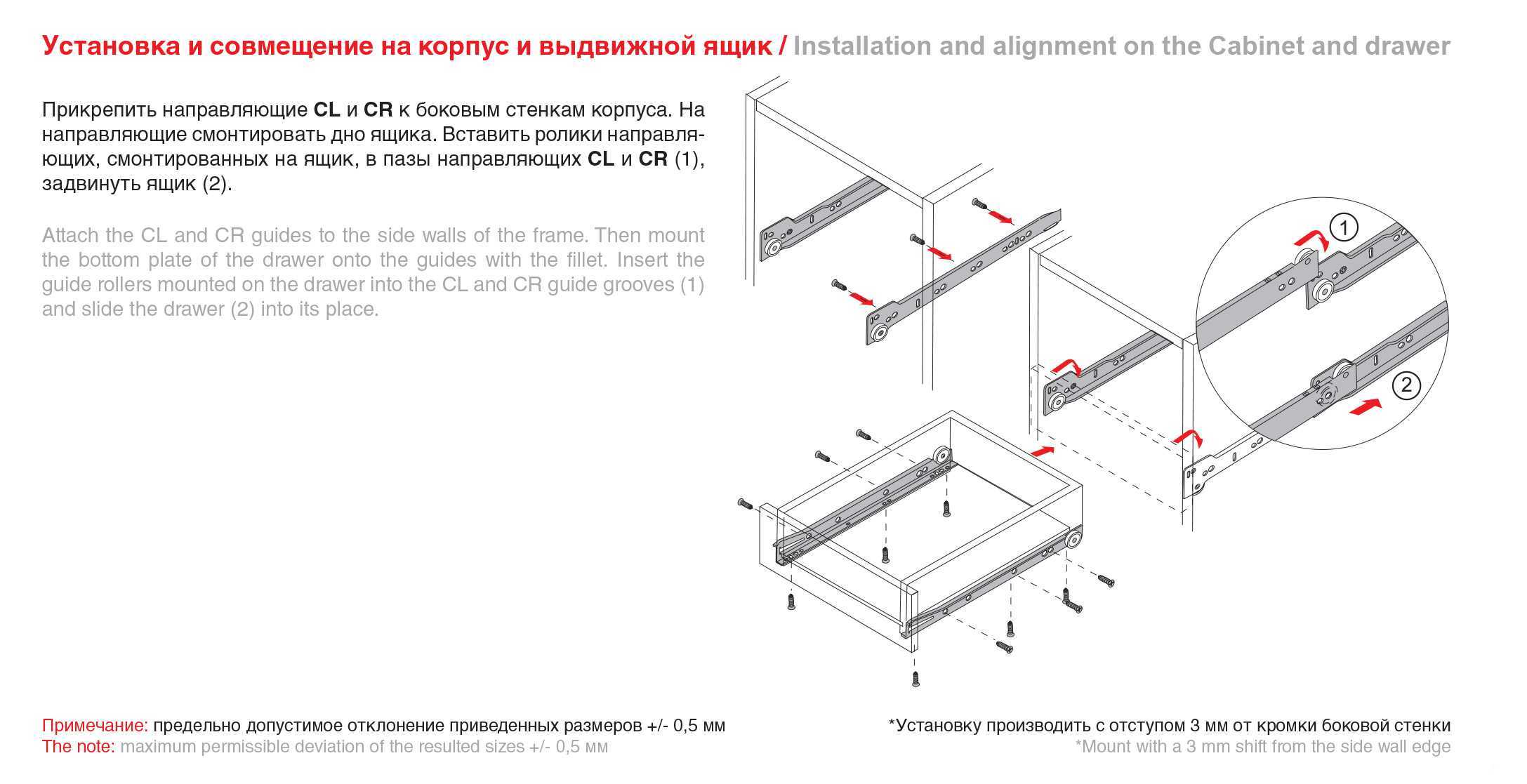

При установке шариковых направляющих для выдвижных ящиков нужно отделить внутреннюю часть направляющей от внешней. Для этого нужно найти с внутренней стороны направляющей пластмассовый язычок и вытянуть узкую часть.

По предварительной разметке необходимо прикрутить внешнюю деталь направляющей к стойке, а внутреннюю — к боковой стенке ящика. Собрать изделие, вставить ящики, навесить фасады. Установка для выдвижных ящиков закончена.

Что насчет ящиков с доводчиком? Установка направляющих для выдвижных ящиков с доводчиком выполняется аналогично. Здесь все достаточно просто. Установка шариковых направляющих «Боярд» для выдвижных ящиков или систем других производителей происходит идентичным образом.

Как красиво выставить и отрегулировать нашу мебель!

На этой страничке мы поговорим с вами о разного рода мелочах, которые кажутся нам незначительными, но от которых зависит картинка — общий, завершающий вид

нашей мебели.То, что радует глаз. Начнем с самого простого. Как красиво выставить и отрегулироватьнашу мебель! Регулировка по уровню.

Не ленитесь использовать уровень, ровно стоящая мебель еще никого не раздрожала. Проверить можно как вертикальность стойки, так и горизонт, допустим нижней

полки или основания изделия. Если у нас регулируемые опоры выставить ровно нашу мебель не составит труда. Для регулировки габоритной и тяжелой мебели мы

отодвигаем ее немного от стены и наваливаем ее на себя, затем выварачиваем задние ножки (опоры) на нужную высоту, потом заваливаем от себя и делаем тоже

самое с передними опорами. Если же опоры не регулируются — подкладываем что-нибудь под подпятники стойки. Чтобы не царапать пол при всех этих передвижках

приклейте к опорам войлочные подкладки. Сделать их можно в домашних условиях: двусторонний скотч и тонкий войдок. Скоч клеим к войлоку, затем вырезаем

подкладки нужного размера. Снимаем защитную пленку со скоча и клеим к опоре. Если у вас не четко вертикальные стены, то есть смысл выровнять, например, шкаф

по стене т.к визуально это будет выглядеть лучше, чем если стена и стойка будут валиться в разные стороны.

Регулировка дверей(фасадов).

Обычные мебельные петли будь-то накладные, вкладные или межсекционные регулируются, как правило, одинаково. Это регулировка двери вверх-вниз, от себя-к себе

и от центра вправо или влево.

Регулировка вверх-вниз осуществляется за счет овальных ушек на пятке петли, которая крепится саморезами к стойке. Поднять или опустить дверь за счет этих

ушек возможно лишь на 4-5мм. не больше, если возникла необходимость поднять на большее расстояние, то нужно будет переставлять все пятки петель на стойке.

Для того, чтобы вытянуть дверь на себя нужно будет ослабить дальний винт, обычно у него большая шляпка. Этот винт связывает обе половинки дверной петли и

его следует крепко затянуть после регулировки. Чтобы отрегулировать зазор между фасадами (дверями) необходимо вворачивать или выворачивать втулку с резьбой,

обычно она сделана под + отвертку. Если вы никак не можете отрегулировать дрвери значит само изделие перекошено т.е у него не выровнена диагональ.

Регулировка фасадов на ящиках.

Прежде всего проверьте ровно ли стоит ваша секция или шкаф, комод или тумблчка. Если все ровно, а фасады стоят криво, то их надо регулировать. Если фасад

прикручен на саморезы изнутри, то поможет только повторная установка. Нужно будет его открутить, старые отверстия чем-нибудь заделать(подойдут обычные

заварачиваем саморезы обратно.

При сборке каркасной мебели наиболее важным моментом является установка направляющих элементов, которые обеспечивают выкат ящиков. Такой крепежный элемент имеет довольно простую конструкцию и состоит из роликов и полозьев, по которым эти ролики передвигаются. Полозья устанавливаются на внутреннюю часть каркаса тумбы, а ролики крепятся непосредственно к боковинам ящика. Сегодня такие направляющие пользуются заслуженной популярностью, так как обладают отличной износостойкостью и имеют довольно простую схему монтажа.

Использование роликовых направляющих в конструкции выдвижного ящика

С некоторых пор область применения роликовых направляющих неразрывно связана с мебельным производством.

Именно в этой сфере чаще всего задействованы такие предметы.

Устройство обычно используется для изготовления гардеробов со складными штангами, обувных тумб со скрытыми нишами и шкафов с выдвижными ящиками. Так как последние распространены в большей степени, о них и пойдет речь в дальнейшем.

Пример использования роликовых направляющих для выдвижения ящиков в тумбе.

Крепление механизма осуществляется на боковые стенки короба с внешней стороны, что не способствует уменьшению полезного пространства самого ящика.

Роликовые направляющие – это направляющие частичного выдвижения.

Это значит, что полностью ящик выдвинуть вы не сможете.

Для того, чтобы не повредить заднюю стенку шкафа и не отсоединить от него ящик, полозья содержат специальные ограничители, принимающие вид искусственных неровностей на поверхности рельсы.

Правильный расчет и монтаж – это основа успешного применения роликовых направляющих.

А в целях предоставления дополнительных возможностей, касающихся снятия и установки ящика, основные комплектующие имеют технологические отверстия.

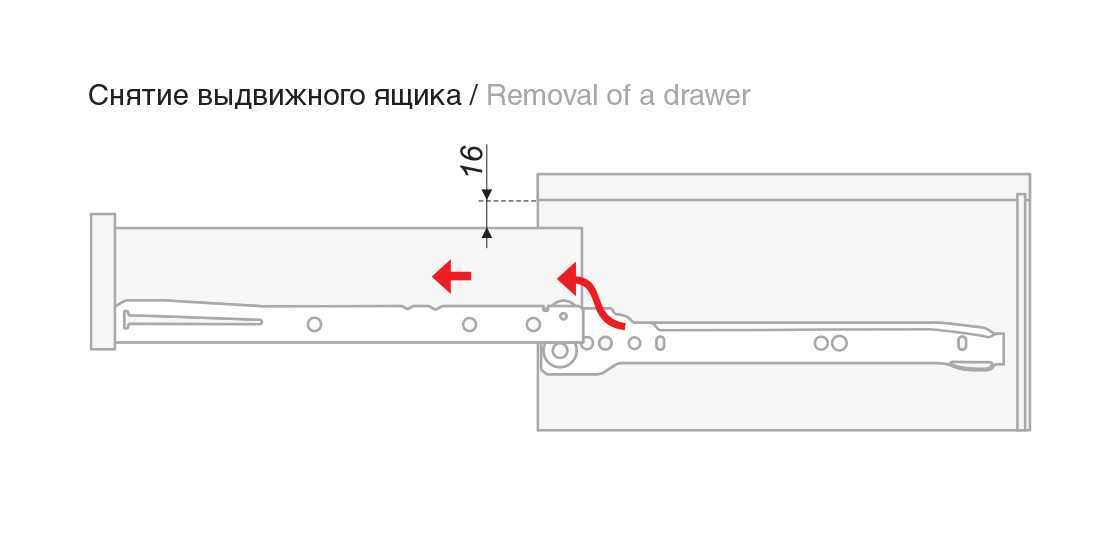

Шариковые направляющие не позволили бы вытаскивать и вставлять ящик после сборки мебели без нарушения ее фасадов.

Типы направляющих

На данный момент существует 2 основных типа направляющих, которые устанавливаются на выдвижной ящик. Это роликовые и шариковые системы. Существуют еще и другие конструкции: спрятанные, с доводчиками, телескопические и так далее. Но своими руками их не устанавливают. Такой монтаж осуществляется в заводских условиях.

Роликовые направляющие обычно представляют собой 2 планки с перфорацией под крепежные элементы. На концах конструкций закреплены пластиковые колесики. Благодаря им ящики и выдвигаются.

Рисунок 1. Виды направляющих.

У таких систем есть ряд существенных недостатков:

  1. При эксплуатации выдвижные ящики издают неприятный звук.
  2. Колесики ненадежны и быстро приходят в негодность.
  3. При сильном рывке ящик может выпасть из предназначенного для него гнезда.

Но у таких направляющих есть и достоинства. Они дешевы и просты в установке.

Шариковые системы называют еще направляющими полного выдвижения. Это телескопическая конструкция, которая позволяет выдвинуть ящик на всю длину планки. Внутри системы располагаются металлические шарики, которые обеспечивают плавное и практически бесшумное движение.

Главное отличие роликовых и шариковых систем в том, что 1-ая представляет собой 2 независимых друг от друга профиля, а 2-ая является неразъемной. В 1-ом случае 1 планка крепится непосредственно к стенке ящика, а 2-ая — к мебели. Ролики же разбираются только во время монтажа. А в собранном виде выглядят как цельная конструкция. Именно эта их особенность обеспечивает надежность креплений: место для хранения не выпадает даже при сильном рывке. Внешний вид разных направляющих показан на рис.1.

На данный момент в магазинах можно найти направляющие разных размеров. Это позволяет подобрать готовую конструкцию к предметам интерьера любого типа и глубины. Как правило, роликовые системы ставят на ящики, для которых не предполагается серьезная нагрузка. Их можно встретить в бельевых и одежных шкафах, кухонных модулях (например, для хранения столовых приборов), прихожих. Шариковые же конструкции ставят на бельевые ящики кроватей, мебель, предназначенную для детских комнат.

Выбор механизма для кухни и его установка

Чтобы понять основные принципы выбора механизмов, необходимо учитывать некоторые особенности. Внутри него доводчик — обычная пружина, которая спрятана в металлической капсуле с маслом. Скорость закрывания двери регулируется с помощью клапанов.

С процессом установки механизма справится даже начинающий мастер. Самое главное — правильно выбрать механизм для того типа мебели, который вам нужен, и убедиться, что для него есть инструкции. Также можно проконсультироваться у специалиста в магазине.

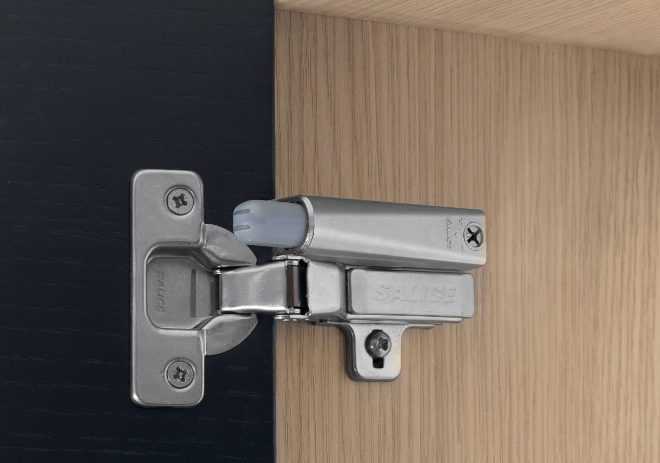

Доводчики дверей фиксируются саморезами. Возможны три места для установки механизма:

  • на корпусе шкафа;
  • на самих петлях;
  • и между петлями.

Для установки механизма на петли эти петли нужно оборудовать специальными розетками, что бывает довольно редко. При отсутствии таких гнезд доводчики устанавливаются с помощью евровинтов. С помощью этих саморезов механизм можно установить прямо на кухонный шкаф.

Тандемы

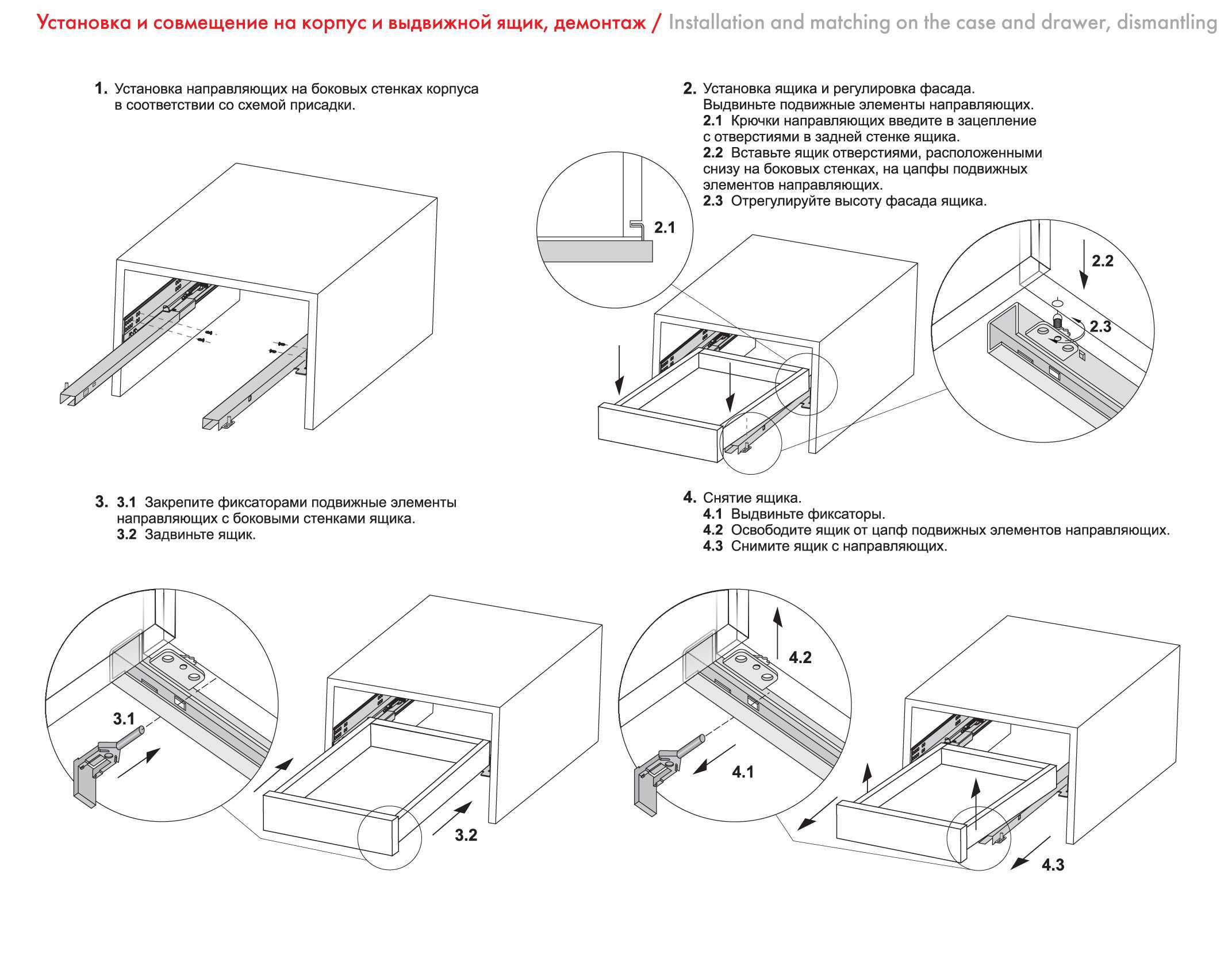

Технология скрытых направляющих Тандем обеспечивает плавный ход даже тяжело нагруженных ящиков. Ящик легко снимается с направляющих без инструментов.

Тандем

— это плавный ход и полное или частичное выдвижение. Ящики могут быть как со встроенным доводчиком, так и без. Тандем может быть оснащен Tip-on (система открывания нажатием на фасад). Стоимость направляющих 1000 -1500 руб. за пару.

На направляющих для ящиков Тандем можно сделать ящик под мойку. Так как мойка имеет выпуклую часть, которая находится внутри корпуса, то стандартная, то есть прямая конструкция ящика здесь не подходит. Выпуклая часть или дно мойки не даст закрыться ящику. В этом случае делается дно ящика с вырезом, по вырезу крепятся стенки ящика из ДСП. Вся эта конструкция устанавливается на направляющие Тандем.

Применение направляющих Тандем

предполагает использование ДСП толщиной 16 мм, хотя возможны решения с применением ДСП толщиной 18 мм.

Самый дорогой сегмент рынка направляющих для ящиков. Борта ящика (царги) выполнены из тонкостенной стали, в отличии от тандемов, где корпус ящика выполнен из ДСП.

В комплект входят крепления к фасаду и крепления задней стенки ящика. Деталировка включает дно и заднюю стенку из ДСП, как у метабокса. Направляющие аналогичны тандемам, имеют плавное закрывание, с доводчиками.

Тандембоксы могут быть снабжены системой открывания, которая не требует установки ручки на фасад, достаточно легко нажать рукой на фасад.

Тандембоксы различных высот и многообразие ассортимента значительно превышает метабоксы. Рассмотрим на примере тандембоксов Blum

Высота С, высота царги ящика 115 мм

Используется для высоких фасадов, задняя стенка увеличена, также добавлен релинг. Минимальная высота внутреннего пространства для ящика 191 мм.

Высота также D, высота царги ящика 83 мм

Используется для высоких фасадов, задняя стенка также увеличена, но вместо двух реллингов, релинг с Boxside — накладка на царгу ящика. Минимальная высота внутреннего пространства для ящика 224 мм. Решение в основном для кухонных ящиков, а не для шкафов купе.

Два тройных трубчатых держателя и трубки релинги позволяют изготовить специальный ящик на направляющих тандембокс в тумбу для мойки. Благодаря вырезу в дне ящик позволяет обойти выпирающую внутрь корпуса тумбы мойку.

Ещё одно интересное решение от Blum это применение направляющих тандембокс для угловой тумбы, которая называется Space Corner

Комплект фурнитуры включает ряд специфических элементов, которых нет в других направляющих и фурнитура эта, откровенно говоря, не дешевая. Space corner позволяет эффективно использовать угловое пространство в кухне, а применение разделителей ORGA line дополнительно структурирует пространство для хранения.

Вначале ящики Legrabox

позиционировались как элитная продукция, которая была недоступна простому смертному мебельщику. Дело тут было вовсе не в цене, а цена, кстати, наивысшая в сравнении с другими системами выдвижения, а в сложности и точности изготовления остальных деталей из ДСП, точности фрезеровки дна ящика, точности сверления боковых стенок корпуса и фасадов. Поэтому, ящики Legrabox предлагались мебельным предприятиям, которые производят мебель высокого класса.

Ремонт фурнитуры обслуживающего назначения и дополнительных механизмов

Много неудобств доставляют расшатавшиеся ручки комода, просевшие или вырванные петли, поломанные замки, фиксаторы и доводчики. Не потерявшую привлекательности фурнитуру легко починить своими руками. Для ремонта снимают детали, а затем прикручивают снова, следя, чтобы отверстия не совпадали со старыми.

Если отремонтировать невозможно из-за размера или геометрии, придется зашпатлевать старые дыры и провести полную реставрацию выбранной зоны либо фасада.

Потрескавшиеся ручки нуждаются в полной замене, а потертые – в новой покраске и лакировке. Доводчики и фиксаторы проверяются на функциональность, демонтируются, чистятся и смазываются, после чего устанавливаются на место и проходят регулировку. Поломанные замки проще не починить, а сразу заменить новыми.

  1. Для легко нагруженных ящиков комода при монтаже дна используют восьмимиллиметровые скобы. Но, надежнее брать каленую 10-ку.
  2. Чем хуже качество МДФ или ДСП, тем тоньше выбирают шурупы крепежа (максимум 3,0 мм).
  3. При расшатавшихся штифтах просто рассверливают до большего диаметра старые отверстия и берут больший диаметр крепежа.
  4. Штифты, пазы и даже прибиваемые скобами или прикручиваемые шурупами соединения для надежности предварительно промазываются ПВА.
  5. Чтобы комод не потерял функциональность, выдвижение ящиков не стало затрудненным, а дверцы полок не перестали закрываться, ни в коем случае нельзя наносить слишком много слоев краски или лака. Если же внешний вид все-таки требует многослойного покрытия, предварительно снимают шлифкругом лишние 1-2 миллиметра основания.
  6. Продлевают жизнь выдвижным роликам регулярно наносимой силиконовой смазкой. Так рекомендует, к слову, ухаживать за мебелью из ИКЕА.

Собирая новую мебель, бывает очень трудно отрегулировать несколько стоящих друг над другом выдвижных ящиков таким образом, чтобы они не мешали друг другу

Здесь важно правильно установить направляющие. Дело займет всего несколько минут

Монтаж шариковых телескопических направляющих

На боковине ящика, горизонтально, строго по центру отмечаем линию и прикручиваем по ней одну половину направляющей.

Теперь нам нужно отметить аналогичную горизонтальную линию на внутренней стенке комода.

Точные расстояния и размеры я брал с чертежа своего комода, вы можете использовать чертеж своего мебельного изделия, примерно так, как это показано на рисунке:

То есть, отмечаем на боковине 417 мм от пола и на данной высоте крепим телескоп.

На этом самая тяжелая часть работы закончена, теперь строго по линии прикручиваем две половинки направляющих к ящику и к боковине и заводим его на свое место.
