Как сделать печь голландку своими руками (в том числе с водяным котлом): схема, пошаговая инструкция и прочее

Преимущества и недостатки

Прежде чем построить печь голландку, нужно изучить возможные плюсы и минусы такой конструкции в доме. Среди основных преимуществ голландки стоит отметить:

Более быстрый обогрев помещения, чем от русской печи, что достигается за счет небольшой толщины стенок.
Небольшие размеры голландки позволяют подобрать оптимальный вариант для дома или дачи, учитывая особенности отделки помещения и габариты.
За счет кирпичной кладки печь не только быстро нагревает помещение, но и надолго сохраняет температуру в нем.

Несмотря на ряд преимуществ, у голландки есть и некоторые недостатки: Неэкономный расход топлива.
Кладка голландки предусматривает возведение отдельного дымохода и фундамента, который должен быть выложен вместе с основанием дома или гаража.
Необходимо соблюдать правила и нормы пожарной безопасности. Кирпич — это достаточно тонкий материал, поэтому сверху требует облицовки термостойким, жаропонижающим материалом.

Имеющиеся достоинства и недостатки стоит учитывать перед тем, как начать складывать голландку своими руками — это поможет провести подготовительные работы для строительства печи в частном доме.

Подготовка растворов

Чтобы печь-голландка с плитой работала эффективно, не дымила, хорошо обогревала помещение, мало запастись качественными материалами и хорошими инструментами. Нужно еще грамотно приготовить растворы для кладки. Для кладки топки желательно использовать раствор на базе шамотной глины, для остальной кладки рекомендуется использовать раствор на базе красной глины. Основные ингредиенты для раствора – песок, красная глина и вода.

Пропорции для разных пород глины отличаются друг от друга. Для приготовления раствора на базе жирной глины требуется 2.5 части песка на одну часть глины. Для раствора со средней глиной на одну часть глины потребуется полторы части песка. Для тощей глины соблюдается пропорция 1:1.

Таблица пропорций раствора для кладки печей

Виды голландок

Классическая печь представляет собой вертикальную голландку, облицованную кирпичом или изразцами. Конструкция часто является антиквариатом, стоимость которого может быть выше стоимости самих апартаментов.
Голландка с камином.
Печь-колонка для сезонного отопления. Прекрасный вариант для дачи.
Голландка с варочной поверхностью соединяет в себе сразу 2 важные функции: приготовление еды и отопление помещения.

Такие образцы голландок часто можно встретить в музеях. Голландка остается многофункциональной и недорогой печкой как для дачного домика, так и для элитного коттеджа.

Подробная схема-порядовка

Перед началом кладки нужно опустить партию кирпичей в воду. Это мера в дальнейшем предотвратит вытягивание влаги из раствора и лучшую сцепку. Первые два ряда, которые выкладывают до уровня чистового пола, в схему не входят.

Описание порядовки печи голландки с плитой:

1 ряд кладут сплошным слоем, на уровне поверхности пола. Следует сложить его максимально аккуратно, чтобы вся дальнейшая конструкция вышла ровной.
2 и 3 ряды тоже выкладывают сплошным слоем, проверяют кладку по горизонтали.
В 4 ряду закладывают поддувало, выдерживая зазор 0,5 см, в него вкладывают асбестовый шнур. Он нужен для того, чтобы металлический элемент при тепловом расширении не расколол кирпичи. Для укрепления дверки между кирпичами в раствор закладывают пруты. Кладку выполняют справа налево. Перевязку шва выполняют в полкирпича.
В 5 и 6 рядах следует перекрыть часть поддувала и зольника. С этой целью распиливают кирпич вдоль и пропускают под кладку металлическую пластину размером 0,35х0,4 см.

В 7 ряду формируют топку из огнеупорного кирпича и монтируют топочную дверку. Укладывают колосник, зазор у шва оставляют в 0,3-05 см. Кирпич задней стенки топки кладут под углом. Зазор нужно заполнить песком.
В 8 ряду перекрывают поддувальную дверку, формируя зольник.
С 9 по 14 ряды выкладывают топливную камеру огнеупорным кирпичом.
В 10 ряду перекрывают кирпичами топочную камеру. Следующим этапом нужно будет укладывать варочную панель, для этого подготовить кирпичи. В них прорезают бороздки 0,5 см, которые позволят расширяться металлу и не разрушать печь. Края варочной панели закрепляют стальным уголком.
11-13 ряды — выкладывают зону над плитой.
14 ряд выкладывают как 13, но в кирпичах прорезают бороздки, в которые вставляют стальной уголок. На него надо будет поставить кирпичи следующего ряда.
16 и 17 ряды выкладывают как 15-й, но в нём устанавливают дверку для прочистки дымохода. Также предусматривают зазоры и прокладывают асбест.
18-22 ряды — кладка дымового оборотного канала и его перекрытие.
В 23 ряду устанавливают шиберную заслонку в дымоход. Подгоняют под размер кирпичи, между металлом и кирпичом прокладывают асбест.
В 24 и 25 рядах объединяют опускной и подъёмный каналы.

В 26 ряду начинают формирование дымохода

На данном этапе важно, чтоб внутри дымохода поверхность получалась как можно более гладкой. Раствор сразу счищают, чтобы он в дальнейшем не ухудшил тягу.
27 и 28 ряды идёт прокладка дымохода, кирпич сдвигается на 40 мм для сужения конструкции.
29-30 ряды продолжают кладку дымохода и устанавливают шиберную заслонку для регулировки тяги

Зазор в 0,5 см оставляют запас для расширения металла. Прокладывают асбест.
В 31 ряду уменьшают размер дымохода до первоначального.
С 32 ряда идёт кладка дымовой трубы. Не доходя 3 ряда до кровли делают «распушку» трубы для защиты деревянной конструкции от пожара. Толщина трубы — полтора кирпича.

Плюсы и минусы

У любой печи есть достоинства и недочёты. Не исключение и печь-голландка. По конструкции она не сложная. В сравнении с традиционной русской печью преимущество голландки выражается в том, что она гораздо быстрее становится горячей, а компактные габариты позволяют построить её в любом помещении. Голландка более экономичная, когда приходится подсчитывать расходы на строительные материалы. Если небольшая русская печь сложена из 1200-1300 кирпичей, то голландке нужно всего 700 штук. То есть при необходимости постройки экономичной печи, выбор окажется в пользу голландки.

Для тех, кому нужна печь для загородного дома, где нужно прогреть помещение в короткое время, голландка будет незаменима. В русской печи топливо должно гореть несколько часов, прежде чем в помещении станет тепло. Печь голландку для дачи можно растопить за полчаса. Загружать топку можно сразу «по полной программе» и получить максимальный КПД.

Достоинства голландки следующие:

Печь можно модифицировать, добавив полезными опциями — баком для воды, духовым шкафом, каминной топкой, лежанкой.
Компактность, небольшие габариты. Нормальная хорошая печь с высокими тепловыми характеристиками занимает площадь 50х50 см.
Очень быстро прогревает помещение. Тепло равномерно распространяется на верхние этажи.
Затраты на возведение конструкции минимальны. Дорогой огнеупорный кирпич идёт только на топочную камеру. На всю остальную часть печи можно использовать строительный материал, бывший в употреблении.

Недостатки у печи-голландки тоже имеются:

Если сравнивать с русской печью, то КПД не большой — 40-45 процентов, если эксплуатировать правильно.
Есть вероятность того, что дымоходные каналы затянут холод с улицы.
Печь над часто протапливать, не менее двух раз в день.
Расход топлива большой. Если не проследить за вьюшкой и оставить её в открытом состоянии, голландка быстро начнёт остывать.
Если голландку топить без меры, то угарный газ может пойти в помещение.

Модели голландки, которые популярны в настоящее время:

с функцией камина;
с духовкой для выпечки и варочной панелью;
с баком для нагрева воды;
печи с лежанкой.

Сушка готовой печи

Приступать непосредственно к розжигу сразу нельзя. Это грозит необратимыми дефектами, перекосами и течью котла. Поступают следующим образом:

Если печь выкладывается в летний период, то до наступления первых холодов, это идеальное время для просушки. Открываются все камеры – зольники, топочная, дымоходы, каналы вентиляции и чистки.В таком состоянии печь оставляется на долгий период – до полугода. В особенно пасмурные дни следует пользоваться иным видом обогревателя.
Вести сушку можно ускоренными, но осторожными темпами. Для этого, щепа (не опилки – они забьют дымоходные каналы) берётся в количестве нескольких штук или небольшой охапкой. Помещается она на колосниковую решётку и поджигается.

Все ходы, в том числе и зольник, должны быть на это время закрыты, кроме общего дымохода. Когда масса прогорела, печь открывают со всех сторон и проветривают в течение половины дня.

Затем снова помещают порцию древесины в топку и поступают аналогично. Процесс долгий и регулярный – в течение трёх недель как минимум. Но если всё сделано правильно, то в будущем агрегат окупит все старания.

Для последующей эксплуатации владельцу нужно помнить – мусор сжигается в печи только тогда, когда процесс горения идёт в интенсивном режиме. Иначе, сильная тяга подхватит утиль и, не дав ему сгореть, унесёт его в газоходы, тем самым снижая эффективность теплоотдачи. Нельзя сжигать в печи фольгированные материалы – они плохо поддаются процессу, налипают на секции, тем самым создавая очаги высоких температур – это ведёт к перегреву и деформации котла.

Если кладка печи велась из не слишком презентабельного материала, то после проверки всех рабочих качеств агрегата, его облицовывают клинкерной плиткой, изразцами, декоративным кирпичом, способным перенести высокие температуры – предложений от производителей масса.

Домашние печи с водяным отоплением, схема которых заранее выверена, будут служить своим владельцам верой и правдой много лет, окупая затраты на собственную конструкцию уже в первый год эксплуатации

Важно только регулярно подвергать систему профилактике – менять выпавшие кирпичи, основательно прочищать газоходы и общий дымоход, проверять поверхность котла на дефекты в виде трещин. Обычно ремонтные работы переносятся на летний период, чтобы зимой наслаждаться теплом и треском березовых поленьев внутри.

https://youtube.com/watch?v=4aMEUc6lDWM

Николай Казаков

Возможные сложности

Несмотря на простоту устройства, сооружение голландской печи требует наличия теоретических и практических навыков в данной сфере. Неопытный мастер может допустить недочет на любом этапе — от выбора подходящей схемы до закупки материалов и непосредственно укладки. Ценой ошибки могут стать как незначительные внешние дефекты, так и неправильное функционирование готовой голландки.

Печи — источники повышенной опасности. Любые ошибки, допущенные при сооружении, чреваты возникновением риска для здоровья и жизни домочадцев. Залогом высокой эффективности и безопасности эксплуатации голландок являются расчетные и монтажные работы, выполненные квалифицированными специалистами.

Обустройство фундамента

Несмотря на сравнительно небольшой как для кирпичной печи вес, голландка все равно нуждается в качественном и надежном основании. Отличный вариант – монолитная плита. Важный нюанс: фундамент должен быть армирован как по площади, так и по объему, т.е. вглубь. Размеры подобного основания должны быть не менее 1,2х1,2 м. Фундамент голландки нельзя связывать с основанием главного строения.

Как сделать фундаментФундамент под кирпичную печь

Порядок работы по обустройству фундамента следующий.

Первый шаг. Намечаем границы обустраиваемого основания.

Второй шаг. Роем котлован глубиной примерно 60 см.

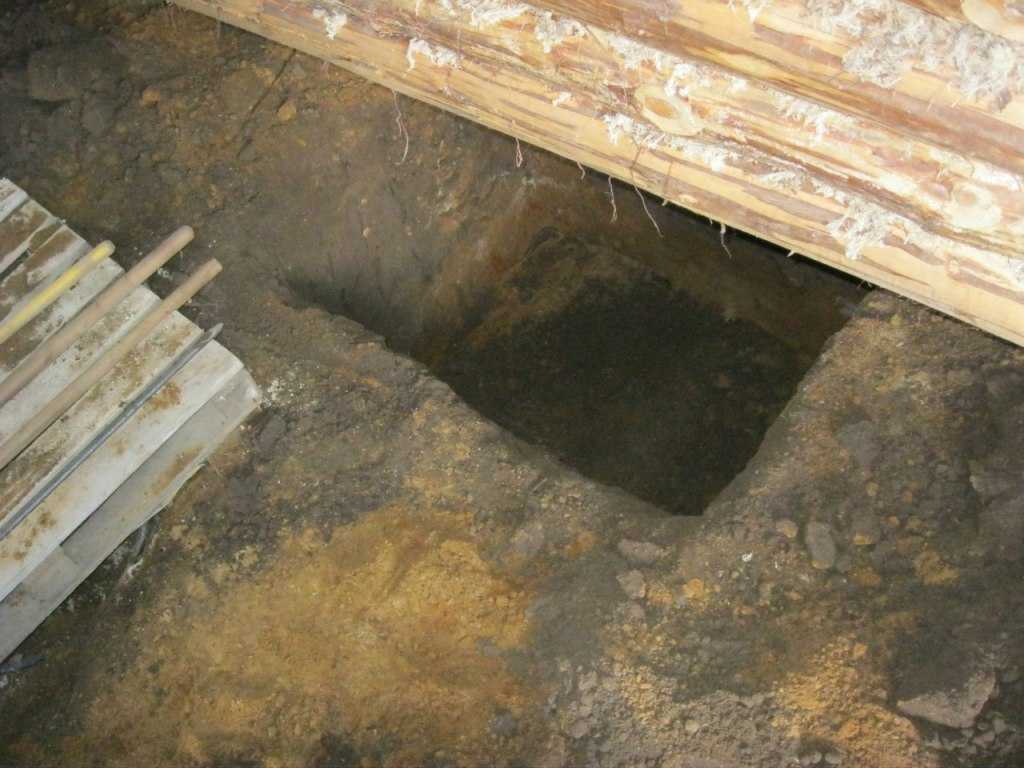

Котлован для отливки фундамента

Третий шаг. Засыпаем дно котлована 15-сантиметровым слоем щебенки. Тщательно разравниваем и утрамбовываем засыпку.

Щебень

Четвертый шаг. Укладываем сетку из арматурных стержней. Рекомендованный размер ячеек такой сетки – 100-120 мм.

Котлован под фундамент с опалубкой и арматурой

Пятый шаг. В местах пересечения прутков устанавливаем вертикальную арматуру. Связываем все стыки элементов опорной системы проволокой.

Шестой шаг. Устанавливаем опалубку для заливки фундамента. Каждую стенку опалубки укрываем рубероидом либо обрабатываем смолой для гидроизоляции.

Седьмой шаг. Заливаем бетон.

Залитый бетон

Восьмой шаг. Производим «железнение» поверхности основания. Для этого посыпаем заливку небольшим количеством сухого цемента.

Даем фундаменту набрать прочность. Лучше оставить его на месяц, но многие мастера приступают к кладке уже через неделю. В этом моменте решение за вами.

Место для печи

До непосредственной установки конструкции важно определиться с местом расположения печи, поскольку данный вопрос считается крайне важным и актуальным. Многие люди думают, что самым лучшим решением является размещение конструкции посередине комнаты, а дымовые каналы следует в этом случае прокладывать вдоль стены, уменьшая, таким образом, оголовки и улучшая тягу

Однако при таком расположении образуется постоянная циркуляция воздуха, при которой он охлаждается возле наружных стен и возвращается к печи, образуя печной сквозняк. Холодный воздух над полом, который двигается от стен к печке, создается дискомфорт для людей, которые проживают или просто находятся в помещении, поэтому хорошего самочувствия таким образом добиться нельзя.

Поэтому лучшим решением является расположение голландки возле наружных стен, однако и в этом случае есть определенные недостатки. С дымовыми каналами возникает проблема, поскольку появляется конденсат на внутренних стенках и ухудшается тяга, поэтому комната будет загрязняться очень быстро.

Компромиссным и наиболее оптимальным вариантом является расположение печи посередине дома, а поверхности отдающие тепло должны выходить в жилые комнаты, а части, которые подвергаются большому загрязнению, такие как топка и плита должны быть на кухне.

Эта печка хорошо подходит для дачи

Особенности голландки

Прежде чем решиться сложить самому необходимо определиться, какими качествами она может обладать. Известно, что это отопительная печь с развитыми вертикальными дымоходными каналами, созданная для обогрева. Сейчас существует большое количество модификаций, поэтому в зависимости от выбранной конструкции, вы получите те или иные преимущества и дополнительный функционал. Известно, что она отличается от других своей компактностью и относительной лёгкостью.

Разные варианты исполнения могут обладать, как варочной поверхностью, так и дымоходными каналами различной сложности, которые обеспечат повышенный тепловой эффект. В описании классической схемы говорится, что она должна быть:

прямоугольной
иметь боковой отвод дыма
облицовку изразцами

Причём последние, у настоящей голландки были обязательны, топка была глухой камерой, не имела колосниковой решётки и поддувала, которые появились со временем.

Печь шведка своими руками: кладка, чертежи, порядовка

Фото: Печь шведка своими руками кладка чертежи порядовка

Перед тем, как начать кладку, необходимо ознакомиться с порядовкой. Нужно решить, где будет находиться топка: с торца или в задней части. Шведки топятся на дровах, их можно устанавливать для каркасного дома на два этажа, так как высота получается большой. Можно сделать мини печь, уменьшив ее размеры, но тогда придется отыскать подходящую поверхность для плиты.

Работа состоит из таких этапов:

Выбор места. Определитесь с размещением не только с эстетической точки зрения, но и с точки зрения расположения дымохода.
Фундамент. Предполагает углубление до 80 см: на полу размечают поверхность и делают прорезы с помощью болгарки. Далее выройте яму лопатой, проделайте трамбовку песка с щебенкой.
Армирование фундамента. Используйте опалубку и железную арматуру, которую залейте раствором.
Выкладка. Можно использовать схему 3 на 4 кирпича, можно применять схему Кузнецова. Можно сделать печь колпаковую своими руками: порядовка в этом случае будет отличаться. Первые два ряда кладут всплошную, затем выстраивают зольную камеру, устанавливаются дверцы. С пятого ряда монтируется духовой отдел, выкладывают топочную камеру огнеупорным материалом. В завершении делается зольник.

Установить изделие можно в деревянном доме, сделать его можно для бани на дровах. Не стоит забывать о формировании дымохода по запланированной схеме.

Обслуживание устройства

В процессе эксплуатации могут возникать некоторые вопросы по использованию и обслуживанию шведки:

дровяная шведка может потребовать ремонт топки: замена топочной дверки происходит за счет демонтажа старой и установки новой;
чем замазать трещины: для этого используйте смесь глины и песка на загрунтованной поверхности;
как наладить тягу в холодной печи: проверьте дымоход на наличие сажи, очистите его, обеспечьте хороший приток воздуха;
как правильно топить – при растопке основная задвижка трубы должна быть открыта.

Совет! В конструкции имеются независимые топливники, поэтому при работе камина, сама печь может не работать, и наоборот.

Соблюдение всех нюансов приведет к долговечности шведки, сделанной самостоятельно.

После кладки

Сушка

Сушка отопительного прибора из кирпича входит в число обязательных мероприятий, которые проводятся до начала активного эксплуатирования прибора. Сушат печь в два этапа:

в естественных условиях. Период такого вида сушки печи после завершения кладочных работ составляет примерно 6 — 8 дней. В это время должны быть открыты все дверцы и задвижки, обеспечивающие естественную циркуляцию воздушного потока, который проходя по каналам прибора, выводит влажные пары через дымовую трубу на улицу. Таким образом обеспечивается только сушка поверхности кладочных слоёв;
принудительная сушка. Её проводят с помощью сухих мелких дров ежедневно в течение недели в тёплое время года. В осенне-зимний сезон время для проведения принудительной сушки нужно продлить на 1 — 2 недели.

Об окончании сушки может сигнализировать отсутствие продуктов конденсации на дверцах и задвижках закрытого прибора.

Отделка и облицовка

Устройство финишной отделки печи голландки можно выполнить разными способами: покрыть слоем декоративной штукатурки и побелить, облицевать кафелем, изразцами или плоским камнем.

Мнение эксперта Павел Круглов Печник с 25-летним стажем

В целях повышения пожаробезопасности, на напольное покрытие перед поддувальной дверцей обязательно кладут теплоизолирующий материал, и покрывают его сверху листовой сталью, ширина которой должна быть минимум 0,6 м.

Первая тестовая топка

Когда все части печи и дымоход полностью высохли, нужно провести тестовую топку печи.

Основные моменты:

Кратковременный розжиг лучше провести поздним вечером, когда температура на улице будет ниже, чем внутри помещения. Закладка топлива при первой топке должна быть минимальной. Если розжиг был успешным, нужно добавить немного сырых дров, которые больше дымят.
Если дымоход достаточной высоты, хорошо изолирован, то дым не проникнет в помещение. Если складывается обратная ситуация, то нужно проверить каналы на предмет неточности монтажа и повреждений.
Последний этап первой топки — это максимальный разогрев агрегата в течение нескольких часов. В этот период проверяют, нет появились ли трещины в швах на лицевой плоскости прибора.

Пошаговая инструкция по кладке

Порядовка печи голландки

Готовая голландка внешне выглядит как узкая кирпичная труба до потолка, на которой из внешних элементов только дверцы топки, поддувала и задвижка. Перед тем как начинать непосредственно саму укладку, мастера рекомендуют новичкам вначале выстроить печку без раствора, нанести нужные пометки и надрезы на кирпичах. Для надежности можно каждому кирпичу присвоить нужный номер. Чтобы сооружение не вышло косым, нужно натянуть отвесы по вертикали и постоянно использовать строительный уровень.

Также мастера советуют кирпичи перед укладкой опускать в воду на 2 минуты, а внутренние поверхности печи через каждые 4–5 рядов затирать посредством мокрой мочальной кисти либо обычного куска ткани.

Величина шва для укладки печи – не более 5 мм. К печным дверцам крепят стальные лапки либо стальную проволоку, в дальнейшем укладываемые в шов. Монтаж всех металлических элементов выполняется вместе с кладкой.

Порядовка простой голландки 52х52 см:

На рубероид, присыпанный тоненьким песчаным слоем, уложите первый ряд из 12 кирпичей на сухую плашмя. Проверьте ровность укладки посредством уровня, залейте поверхность связующим раствором, разгладьте.
Установите дверку поддувала, обмотав ее асбестовым шнуром. Для фиксации дверки возьмите стальную проволоку. Вставьте ее в коробку и скрутите вдвойне. В верхней кромке кирпича сделайте прорез. Вставьте в него проволоку, загните ее и переплетите с кладкой.
Второй ряд из обычного кирпича уложите на раствор, последующие уже делайте из огнеупорного материала. Между 3 и 4 рядами выставьте колосниковую решетку 200х300 мм.
В четвертом ряду и дальше кирпич кладите на ребро. Установите дверку топки по аналогу с поддувалом. С четвертого по седьмой ряд кирпич на задней стенке печи выкладывайте сухим способом, чтобы в дальнейшем топочную камеру проще было очищать.
Седьмой ряд ставьте плашмя из 3/4 кирпича для увеличения надежности шовной перевязки, но кладку задней стенки ведите на ребро.
Для восьмого ряда возьмите скошенный кирпич либо простой, выкладывая его плашмя наискось. Здесь вы завершите создание топочного отсека.
Следующие ряды кладите плашмя, в девятом немного сдвигая кирпич назад, для расширения дымохода. В десятом – установите основу трубы из металла.
В 16-м и 17-м рядах выложите прочистное отверстие и смонтируйте дверцу аналогично поддувалу.
С 18-го по 24-й ряд сформируйте оборотные каналы. Отслеживайте, чтобы кирпичи не выступали.
25–28-й ряды выложите канальное перекрытие. Кирпичи чуть сдвиньте в сторону. В 28-м ряду оставьте выход для канала дымохода.
В 29-м установите заслонку, закройте тридцатым рядом дымоход и выведите трубу.

Что представляет собой печь-голландка

Первые голландские печи появились в 15 веке. Внешний вид и размер немного изменились, но концепция осталась прежней: это компактный отопительно-варочный прибор, который может вписаться в помещение любого размера и великолепно справится со своей задачей.

Небольшие габариты конструкции объясняются небольшими размерами домов в Нидерландах. Иногда требовалось поставить печь в помещения до 10 кв. м. Города в северной Голландии — густонаселённые, местный климат — холодный и суровый. Поэтому печи здесь ставили самого высокого качества.

Высокие налоги на земельные участки заставили местных жителей строить узкие и высокие дома. Для таких проектов нужны особые конструкции печей. Голландки именно так и выглядят: вытянуты вверх на большую высоту. Одна печка способна отопить два-три этажа домовладения. Главное, правильно составить или выбрать проект дома с печью. В самых первых моделях ещё не было колосника и поддувала, варочных панелей тоже не устанавливали. Все эти атрибуты появились со временем. Тем самым КПД стал существенно выше.

Горячие газы в голландской печи идут по шести магистралям: трём подъемным и трём опускным. Колпаковая система аккумулирует горячий воздух и повышает теплоотдачу.

Отличительная особенность первых конструкций — арочный свод, который затем был заменен на стандартную прямоугольную форму топливника.

Есть множество разновидностей схем печи голландки с плитой, которые оборудованы камерами для выпечки хлеба, лежанками, баком для нагрева воды и другими полезными атрибутами.

Но наибольшую популярность имеют печки голландки с плитой.

Итоги

Возвести компактную и эффектную печь-голландку своими руками вполне реально. Нужно точно соблюдать схему-порядовку, не торопиться, выдерживать необходимые технические перерывы. Уют и тепло в доме с такой печью гарантированы.

Печи-голландки – это чуть ли не единственные отопительные приборы, подвластные рукам домашних мастеров, у которых нет навыка возведения печей.

Больших материальных затрат на строительство голландки не требуется. Её можно сложить из небольшого количества кирпичей, и это не отразится на ее обогревательной функции.

При возведении печи можно применять пустотелый кирпич или его половинки. Шамотный кирпич нужен только для топки.

Главное в этой работе — сделать глиняный раствор хорошего качества и не допускать ошибок в порядовке. Такая печь сразу начнет отдавать тепловую энергию и не будет создавать в будущем проблем.

Чтобы не сомневаться в качестве раствора, можно воспользоваться готовыми печными смесями. Стоимость такого строительного материала небольшая и почти не повысит затраты на возведение печи.
