Вертикальная планировка территории участка при строительстве частного дома

Характеристики, влияющие на ландшафтный дизайн

Начните планирование с изучения особенностей участка. Если участок уже есть в собственности, то приступать можно без промедления. Если покупка только в планах – обязательно ориентируйтесь на следующие параметры, чтобы выбрать самый лучший.

Геометрия

Участки правильной геометрической формы проще разбивать на блоки. Один из самых удачных вариантов – 30*50 метров. На таком участке легко расположить все необходимые зоны. Более длинные участки 25*60 и 20*75 – необходимо будет делить на несколько примерно одинаковых частей по ширине: садовая зона, огород, зона отдыха и хозпостроек, зона основной постройки и гараж, придомовая территория.

Квадратный участок требует оцентровки. Его удобнее поделить на 4 равные зоны, а акцент обустроить в центре – это может быть и непосредственно дом или дизайнерский объект.

Каждый надел земли неправильной формы требует индивидуально подхода. Нужно использовать оптимальным образом расширения и углубления («хвостики») и постараться выстроить правильную геометрию при помощи линий, отделяющих неугодные искривления.

Уровень грунтовых вод

Одна из самых значимых характеристик при выборе и обустройстве дачного участка. Близко расположенные к поверхности грунтовые воды доставляют немало хлопот, делают территорию заболоченной, со всеми вытекающими последствиями. Если вам достался такой участок земли, необходимо провести работы по дренажу и поднятию уровня грунта.

Рельеф

Участок с небольшими перепадами высот можно оставить как есть и подойти к его обустройству творчески. Выравнивая небольшими территориями, которые требуют идеальной горизонтали. Например, спортивная площадка, зона отдыха и т.д. Выраженный рельеф стоит либо подчеркнуть, либо прибегнуть к кардинальным мерам – полному выравниванию, что очень трудоемко и требует больших финансовых вложений.

Влияние состава почвы на выбор растений

Простой анализ почвы даст понимание об особенностях участка. Следует оценить кислотность, структуру и механический состав. Исходя из полученных результатов, проводятся дополнительные мероприятия по его изменению или подбираются соответствующие растения.  Самым удачным будет – легкий суглинок – подходит для большинства растений.

Глинистые почвы необходимо облегчать, внося песок, золу, органические удобрения. На тяжелых глинистых почвах хорошо будут расти деревья и кустарники с мощной корневой системой, виноградники.

Суглинистые почвы подходят для большинства видов садовых культур: луковичные, плодовые кустарники, розы. Требует такая почва регулярного удобрения для поддержания плодородия, а также рыхления. Для хвойников нейтральные суглинки не являются идеальным субстратом, эти растения требуют незначительного закисления почвы.

Песчаная почва имеет свои преимущества – воздухопроницаема, быстро прогревается. Растут хорошо огородные культуры: лук, морковь, клубника, а также смородина и виноград. Для улучшения структуры можно внести чернозем, необходимо частое и обильное увлажнение.

Супесчаные почвы – также одни из самых удачных, легки в посадке и окультуривании. Также необходимо регулярное внесение удобрений, сидерация. Большинство растений на такой почве будет прекрасно себя чувствовать.

Чернозем – считается самой плодородной почвой, но требует облегчения песком, торфом. Быстро истощается, а поэтому требует регулярного внесения удобрений. Для большей части садовых растений – идеальная почва.

Коммуникации

При планировке участка учитывайте расположение линий электропередач и газовых магистралей

Это важно для обустройства подъездных путей. Если есть подземные проводки коммуникаций, отметьте их на плане участка, чтобы учитывать при проведении земельных работ.

Наличие крупных растений

На участке присутствуют деревья или кустарники и вы хотите их оставить — внесите координаты в схему участка. Расположение зон и декоративных акцентов проектируйте с учетом таких растений.

Посадка построек

Перед возведением дома требуется правильно выбрать его посадку по вертикали – запроектировать, на какой высоте будет располагаться пол первого этажа (проектирование высоты цоколя), как будет изменена планировка грунта на месте строительства.

При помощи вертикальной планировки участка решается комплекс задач:

  • траншеи, котлованы, фундаментные основания следует расположить выше максимальной точки подъема подземных вод;
  • воды от паводка и осадков должны отводиться от построек, в том числе за пределы участка;
  • надфундаментные конструкции должны располагаться выше уровня снежного покрова, характерного для данного климата, чтобы избежать увлажнения.

На основании данных геодезической разведки выбирается конструкция фундамента и степень его заглубления, определяется высота цоколя. Помимо этого, необходимо:

  • за счет подсыпки грунта повысить уровень площадки под строительство;
  • обустроить глубинный дренаж, предохраняющий фундамент от подземных вод;
  • распланировать рельеф и обустроить систему отвода ливневых и талых вод от дома;
  • грамотно выполнить отмостку вдоль фундамента.

Под возведение дома желательно отвести самый высоко расположенный участок выделенной территории. Посадка дома определяется после выбора условного ноля – им может стать уровень соседнего участка либо основной дороги. Затем выполняется расчет глубины посадки постройки и ее нулевая отметка – уровень расположения примыкания отмостки к цоколю постройки. Относительно нулевой отметки выбирается высота цоколя, уровень расположения чистового пола и верхней ступени крыльца.

Для каких целей проводится вертикальная планировка участка?

Как говорилось выше, вертикальная планировка – это обязательный этап и избегать его не стоит. Проводятся мероприятия с целью решить следующие задачи:

  1. Выравнивание рельефа и устранение неблагоприятных участков. Например, оврагов, холмов. Если возможны паводковые затопления, то укрепление.
  2. Создание допустимых уклонов на всей территории. Если участок с небольшим уклоном, то относительно построек должна быть следующая цифра — ≤0,5м. Ни в коем случае нельзя допустить повышения до 1 м.

Вертикальная планировка необходима в любом случае. Даже если вам кажется, что ваш участок совершенно ровный и менять ничего не нужно. Архитекторы рекомендуют повышать уровень в месте, где планируется строительство коттеджа и хозяйственных построек.

  1. Определение места, где максимально выгодно будет располагаться терраса. Это нужно для того, чтобы создать подпорные стенки, правильно расположить мостики и лесенки.
  2. Если участок находится около водоема, то необходимо укрепление его берегов. Особенно в весенний период, велика вероятность затопления.
  3. Создание сооружений по отводы талых и ливневых вод. Нужно правильно все рассчитать и расположить приспособления.
  4. Работы по снижению уровня грунтовых вод (в случае если это необходимо).
  5. Расчет и определения места, где максимально выгодно можно разместить инженерно-коммуникационные сети.
  6. Работа над стилем.
  7. Выбор растений и облагораживание почвы.

Основные этапы

Подготовку территории к строительству можно поделить на следующие шаги:

  1. Съемка (нивелирование) территории, создание примерной схемы площадки с точным рельефом. Нанесение отметок.
  2. Выбор метода вертикальной планировки. Нанесение горизонталей поверх существующих отметок поверхности.
  3. Подготовка проекта. Подсчет баланса земляных масс.
  4. Земляные работы.

Земляные работы начинаются только после создания детальной планировки. Сначала с помощью землеройных машин делают срезку и вывоз за территорию стройплощадки растительного слоя почвы. Затем снимают насыпи и перемещают грунт в нужное место (углубления). Рыхлую почву уплотняют, подсыпают новый грунт и выравнивают его.

Подготовка проекта

Создание проекта вертикальной планировки – обязательное условие начала строительства любого объекта (спортивного комплекса или площадки, жилого помещения и т.д.). Он учитывает наличие подземных коммуникаций, дренажей, разуклонов, контруклонов в необходимых случаях. Планирование осуществляется до начала земельных работ.

Проект вертикальной планировки строительной площадки готовится в 3 этапа.

Разработка схемы планировки территории, построение высотного каркаса, учитывающего неровности местности

Важно не допустить ошибку, так как от этого будет зависеть уход воды.
Планирование нового рельефа путем нанесения проектных и рабочих отметок.
Создание картограммы земельных работ с вычислением объемов.

Геодезические работы

Геодезические работы начинаются с нивелирования рельефа в строительных целях. На открытой территории чаще используют метод квадратов. Если участок закрыт лесом или кустарниками, то выбирают способ параллельных линий. Ориентируясь по топографическому плану, на местности ставят колышки (это вершины квадратов). Вычисленные высоты вершин по существующим формулам показывают реальную картину рельефа. Дальнейшие действия направлены на поиск нулевых точек и линий.

Выполнение вертикальной планировки

Работа по вертикальной планировке проводится с помощью землеройных машин: экскаваторы, скреперы, бульдозеры. Прежде всего территорию очищают от растений, пней и сооружений, если они имеются.

При затоплении отводят излишки воды и осушают поверхность площадки. После этого начинаются земляные работы: срезают растительный слой почвы, разравнивают грунт в насыпях, уплотняют его (разрыхленный грунт по объему больше), вывозят или завозят земляные массы. Проводят контрольные подсчеты и анализы уплотнения грунта.

Сток талых вод

Вертикальная планировка стройплощадки обязательно учитывает погодные условия в течение года. Паводки и дождевые воды не должны затопить участок и пониженные места. Весной из-за таяния снега подвал заливает и в частных домах, и в городе. Сделать дренаж или маленькие каналы на этапе строительства проще, чем избавляться от последствий подтопления. Если дом с подвалом находится на склоне, то траншею кладут в высоком месте, чтобы она огибала здание.

Если склона нет, то подойдет дренажный колодец, собирающий жидкость со всего участка. На схеме вертикальной планировки отражается организация стока поверхностных вод с территории. Проектируется система водоотвода, собирающая жидкость в одном месте, где происходит ее сброс или очистка. Сток располагается в самом низком месте территории (их может быть несколько).

Порядок выполнения проекта вертикальной планировки

  1. Детализированная схема планирования как всей территории строительства, так и возведения каркасной основы. Здесь производится разметка уклона поверхности в соотношении с размерами, высотой и формой здания для создания отвода талой и дождевой воды, а при необходимости – решение по отводу верховодки.
  2. Разработка решения по выведению новых горизонтальных линий поверхности, создание схемы обновлённого и преобразованного рельефа участка строительства.
  3. Разработка картограммы земельных работ, с чётким определением объёмов почвы.

Подробнее о картограмме земельных работ

Рекомендуем: Как получить субсидию на строительство жилого дома от государства. Виды помощи, кто и когда получит, какие документы нужны Она позволяет вывести таблицу-баланс для сведения данных, ведь сетка квадратов снабжена необходимыми для этого инструментами. Затем квадраты режут на фигуры – выемки, насыпи и участки совпадений.

Нарезанные объекты будут оставаться представителями единой сетки-матрицы. Эту часть делает программа.

А дальше можно вмешиваться при необходимости, чтобы убрать мелкие фрагменты и объединять контуры нарезанных фигур – для этого существует специальная функция с изображениями в 3D. На данном этапе согласовываются реальные условия и желаемые.

Обозначаются участки проработки рельефа, наносятся специальные метки, уточняющие перераспределение грунта по оптимальной схеме, с минимумом трудозатрат, учитывающие преимущества и недостатки рельефа. После этого приступают к вычислению объёмов грунта в зонах, где нужно уменьшение и увеличение.

Если важно соответствие нормативам СНиП и необходима сверка по этим параметрам, то лучше сделать ручной расчёт, чтобы предъявить проверяющему. Ручной способ предусматривает нанесение фигур и маркирование узлов, редакцию и подсчёт

Производят вычисления по каждому отдельному квадрату схемы, присваивая положительный знак или отрицательный. Изолинию, разделяющую возвышение-насыпь и яму-выемку наносят пунктиром. Также маркируют опорные точки и вспомогательные.

В итоге как ручного, так и точного способа, получается по два параметра на каждую фигуру. Это величина площади и единица объёма. Помимо этого линиями обозначаются участки, где работы не проводятся.

В результате появляется разработка проекта наиболее удобного перемещения объёмов грунта для создания оптимального рельефа под строительство.

Также при вертикальной планировке частного дома учитывают облагораживание прилегающей территории аллеями, растениями и деревьями, где немаловажен угол наклона поверхности и особенности рельефа.

Для информации: Технология и способы устройства скважины на воду своими руками

Методы вертикальной планировки

На изобилующей перепадами высот территории нужна очень продуманная вертикальная планировка. Здесь решением будет создание откосов, приводящих участок строительства к единой горизонтали. Рекомендуем: Как пробурить и обустроить скважину на воду своими руками? Технология и способы бурения, виды скважин

Откосы переходят с одного участка на близлежащий, корректируя разброс высот.

Ровный участок тоже нуждается в коррекции для обеспечения водоизоляции, чтобы сохранить целостность фундамента, а также избежать сырости и грязи. Существует вариант работы в компьютерной программе и метод ручного расчёта.

Если участок расположен под уклоном

Участки, расположенные на склоне, требуют тщательной вертикальной планировки. Большой уклон делают менее крутым. Объем подсыпок определяется индивидуально, учитывая рельеф местности и природные условия. Маленький уклон выравнивают.

Вода сама будет стекать по участку на территорию, расположенную ниже

Важно, чтобы она не проходила через дом, а спускалась по сторонам от него. С дополнительным наплывом вод с верхних участков тоже нужно справляться

Рассмотрим сложное устройство вертикальной планировки в условиях двойного наплыва влаги на территорию.

  1. Формируется отмостка шириной 1м (уклон 3 см).
  2. По сторонам от дома делают зоны разгона шириной 2 м (уклон 4 см).
  3. Вверх от дома формируют контруклон шириной 5м (уклон 2см/м), под небольшим углом в стороны от оси фундамента. Верхние углы контруклона нужно скосить, чтобы вода стекала по сторонам от дома, а не через грунт, где он возведен.
  4. В низкой части контруклона делают дренаж.
  5. Остановить воды, стекающие с верхнего участка, можно с помощью возведения бетонной стены или искусственного формирования холма. Сооружения будут сдерживать воду или не пропускать ее вовсе.

Советы для разных рельефов

Дом желательно размещать в самой высокой части территории участка. Чтобы фундамент оказался выше подземных вод, применяют способы без заглубления (или с минимальным).

Иногда технические моменты препятствуют таким методам: запроектировано тяжелое строение, подвижный верхний слой. В этих случаях подбирают оптимальное компромиссное решение, – и только с привлечением специалистов.

Затем выполняется отмостка, устройство лотков для отгона приповерхностных вод. Продуманный рельеф должен отвести осадки и талые воды в водоприемник: канаву, водоем. Подземные воды отводятся с участка при помощи глубоких дренажей в дренажные колодцы.

Если дом будет стоять на склоне холма, используется метод террасирования – создание нескольких уровней (ступеней) по принципу лестницы. При сооружении террас подсыпается грунт, укрепляются откосы, монтируются подпорные элементы. Террасы красиво выглядят, эффективно отводят влагу, на каждой из «ступеней» можно устроить маленький садик. У террасирования один существенный минус – высокая стоимость работ.

Часто ровные территории находятся в низинах, где высокий уровень грунтовых вод, скопление дождевых вод и талого снега вызывают быстрое заболачивание. Перед строительством делают невысокую насыпь, устраивают мелкозаглубленный фундамент. Толщина подсыпки из грунта составляет 20-50 см.

Почву (грунт с растительными и другими органическими элементами) использовать нельзя, нужен чистый плотный материал.

Подсыпанный участок по периметру уплотняется песчано-гравийной смесью.

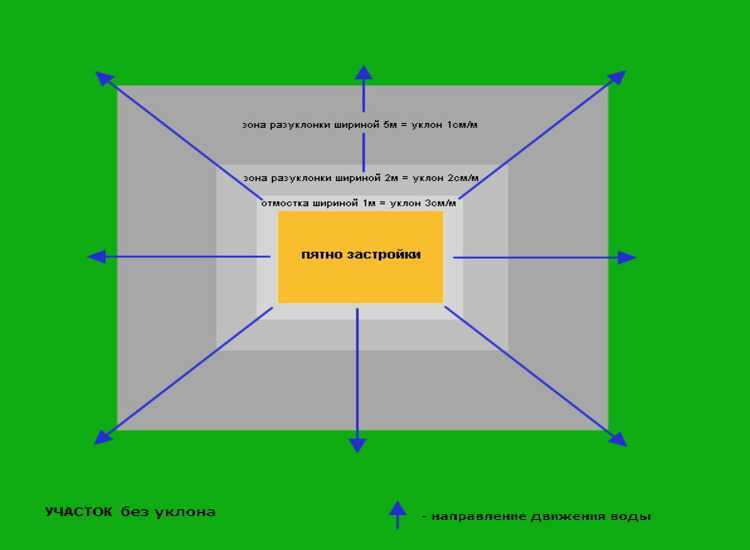

Пример ВП ровной территории на схеме ниже:

  1. Отмостка. Ширина 1 м, уклон 3 см/м. Больший уклон не рекомендуется: отмостка будет неудобной для ходьбы, а зимой – скользкой и травмоопасной. Для комфортного перемещения внутренние углы срезаются под углом 450.
  2. Зона для разгона воды. Ширина 2 м, уклон 2 см/м. Если сформировать больший уклон, будет вымываться плодородный слой.
  3. Зона разуклонки для отвода воды. Ширина 5 м, уклон 1 см/м.
  4. Участок сброса воды. Уклон 1-5 см/м.

Если перепад высот в границах будущего фундамента не превышает метр, делаются отсыпки для выравнивания. При этом подошвы долей основания должны оказаться на одной линии по горизонтали (с небольшим отклонением).

Не более 0,4 м

Если показатель уклона меньше 0,41 м, вся площадка выравнивается до горизонтального уровня. Надземная доля цоколей располагается на одной высоте.

От 0,4 до 1 м

При перепаде высоты естественного рельефа больше 0,40, но меньше 1 м, новые порции грунта в горизонт не отсыпают, ограничиваясь искусственным понижением неровностей.

Свыше 1 м

На участке с такой неровностью проектируется подвал. На цокольном этаже устанавливается дренаж. Не каждый застройщик способен выполнить правильное планирование в таких нестандартных условиях, лучше обратиться к профессионалам. Они проведут диагностику местности, изучат состав грунта, глубину залегания грунтовых вод.

Важно учесть такие моменты:

  1. Если ландшафт ровный, для расположения дома и зеленых насаждений нужны минимальные финансовые и временные затраты.

    Как правило, вблизи стен устраиваются незначительные уклоны для отведения воды к границам участка. Уклоны формируются при помощи грунтовой насыпи.

  2. Территории с уклоном на юг характеризуются перенасыщением растительностью. Такие рельефы идеальны для обустройства зеленых зон. Идеальным местом для строительства дома считается верхняя точка ближе к восточной границе участка.
  3. Участки, где рельеф имеет уклон в сторону востока и запада, имеет свои особенности. Строения лучше располагать у северных границ, чтобы избежать тени на растениях.
  4. Участки с крутым уклоном на север нуждаются в устройстве надежной дренажной системы.

Хозяйственные строения

Хозяйственные постройки возводят одновременно с жилищем, хотя лучше всего делать это уже после окончания основной постройки. Хозяйственные постройки следует возводить на определенном расстоянии от построек соседей. Специалисты дают рекомендации, что лучше всего амбары, сараи и уборные строить в 3-х метрах от построек соседей.

При строительстве должны быть соблюдены те же правила, что и при строительстве дома. Следуя рекомендациям специалистов и соблюдению правил строительства объектов на земле с большим уклоном, достигается прочность, долговечность жилья и других построек (беседок, теплиц, амбаров, погребов, самодельных прудов для украшения участка, бани, сауны).

На площади до 5 соток невозможно осуществить грандиозные проекты. На таком участке возможно построить дом, уборную и баню. На площади в 10-11 соток можно добавить беседку, пруд и несколько клумб. На площади от 15-ти соток и выше все будет ограничиваться лишь вашей фантазией.

Все должно быть заранее спланировано, документы оформлены, материал закуплен, должны быть наняты специалисты. Лишь потом со спокойной душой можно приниматься за дело и обустраивать любимый участок по своим вкусам и взглядам.

Методы вертикальной планировки

Зачастую из-за наклоненной местности, неровностей рельефа и большого количества лишней влаги, хозяева не имеют возможности воплощать в реальность свои дизайнерские замыслы. Решением подобных проблем занимаются специалисты из области ландшафтного дизайна, которые знают, как работать даже с наиболее сложными земельными участками.

Если ландшафт является идеально ровным, то с расположением дома, садовых построек или зеленых насаждений проблем не возникает. В такой ситуации для качественного дизайн-проекта потребуются минимальные финансовые и временные затраты. Чаще всего, вблизи стен построек создаются незначительные уклоны обеспечивающие отведение воды к границам территории. Уклон образуется при помощи грунтовой насыпи в заранее определенных местах.

Для вертикальной планировки и благоустройства территории где уклон идет в сторону юга, характерно перенасыщение растительности. На таких рельефах обеспечиваются идеальные условия для роста зеленых насаждений. На подобных участках идеальным местом для возведения построек является верхняя точка, располагаемая ближе к границе с восточной стороны. Расположение хозпостроек осуществляется в самом низу участка. Планировка выполняется идентично, как в ситуации с первым случаем.

Участки, где рельеф наклонен в сторону востока и запада также имеют свои особенности. Постройки на таких территориях располагаются у северных границ, что предотвращает падение тени на насаждения. Схема разрабатывается перед домом, а высаживание высоких деревьев осуществляется за постройками. Для участков с крутым уклоном, которые по уровню снижаются к северной стороне, требуется создание наиболее проработанного дизайн-проекта, с использованием надежной системы дренажа.

Строительство дома на склоне — на участке с уклоном

На участке с уклоном, с перепадом высот в границах фундамента до 1 м., выгодно делать выравнивающую отсыпку грунта на площадке строительства.

Подошву всех частей фундамента на склоне размещают в одном горизонтальном уровне.

При перепаде в границах фундамента высоты естественного грунта до 0,3-0,4 м., площадку строительства выравнивают отсыпкой в горизонтальный уровень. Высота надземной части фундамента-цоколя на такой выровненной в горизонт площадке получается одинаковой по всей площади дома.

При перепаде высот естественного грунта менее 0,4 м площадку строительства дома выравнивают отсыпкой в горизонтальный уровень.

1 – фундамент-цоколь; 2 – отсыпка грунта; 3 – отсыпка грунта под отмостку; 4 – отмостка; 5 – ливневый лоток.

Устройство фундамента на склоне получается наиболее экономным, если подошву фундамента в нижней части склона разместить на поверхности, на уровне природного грунта, а заглубляют фундамент только в нагорной части площадки.

Отсыпку грунта в насыпь, для выравнивания площадки, производят после окончания всех работ по устройству фундамента.

Если перепад высот природного грунта на площадке более 0,4 м., до 1 м., то отсыпку грунта выгодно выполнять не в горизонт, а только с целью некоторого снижения величины перепада высот на площадке строительства.

При перепаде высот естественного грунта более 0,4 м. отсыпку грунта выполняют не в горизонт, а только с целью искусственного уменьшения перепада высот.

В этом варианте бывает выгодно в нижней части склона сделать ленточный фундамент на насыпи, поднять подошву всего фундамента выше уровня природного грунта (выше, чем это показано на рисунке).  Это приведет к снижению высоты всей ленты фундамента-цоколя, но потребует увеличения объема грунтовой отсыпки.

В нижней части склона срезают растительный слой грунта и отсыпают под лентой фундамента подушку из песчано-гравийной смеси. В нагорной части склона роют траншею и отсыпают подушку фундамента в одном горизонтальном уровне. Толщину и ширину песчаной подушки определяют в результате расчёта ленточного фундамента.

Выравнивающую отсыпку грунта на площадке строительства удобнее производить после окончания всех работ по устройству фундамента.

Под подошвой фундамента высоту подушки  не рекомендуется делать более 0,6 м. Насыпной грунт послойно уплотняют, но все равно, его не удается уплотнить до природного состояния. Грунт со временем доуплотняется. Толстый слой насыпного грунта под фундаментом может привести к недопустимым деформациям.

План и методы создания проекта вертикальной планировки

Проекты вертикальной планировки участков создают на основе проектов горизонтальной планировки. Метод их разработки выбирают с учетом особенностей рельефа местности, а также стадии готовности плана размещения капитальных объектов и инженерной инфраструктуры. Вне зависимости от метода суть работы всегда заключается в определении высотных проектных отметок поверхности, расчете уклонов для движения транспорта и пешеходов и поверхностного водостока, подсчете объема земляных работ.

  • Метод проектных отметок . Этот вариант используется на подготовительных этапах разработки проектной документации высотного решения уличной сети, территории отдельного района или целого населенного пункта и при создании детальной го плана участка. Метод позволяет определить уклон, превышения, высотное положение разрабатываемого рельефа земельного участка. Создание схемы планировки заключается в определении и внесении в технологическую карту отметок в местах входа на участок, по границам объекта, на пересечениях дорожных осей, осей аллей, проездов, дорожек и в местах перегиба на данных осях, в углах площадок и в точках соприкосновения дорожки и площадки, в центрах площадок, в местах, находящихся на оси конца и начала дорожек, в местах характерных изгибов дорожек, в углах перекрестков дорог, а также на характерных участках по всей разрабатываемой территории.
  • Метод проектных (поперечных/продольных) профилей . Применяется при работе над планом земельного участка под строительство различных линейных сооружений. К ним относятся железные и автомобильные дороги, трамвайные пути, подземные инженерные сети и т. д. Также эта схема вертикальной планировки подходит для планирования отдельных зон территории. Суть метода заключается в создании продольного профиля улицы или участка с последующим построением поперечных профилей с шагом 20, 40 либо 100 м. Профилями здесь называют условные размеры проектируемой и существующей поверхностей в определенных сечениях.
  • Метод проектных (красных) горизонталей . Используется при создании детальных проектов вертикальной планировки улиц, промышленных площадок, площадей, территорий микрорайонов, зеленых насаждений и аналогичных объектов. Суть метода следующий: на план с геодезической подосновой, где изображен имеющийся рельеф и все планируемые проектные решения (сооружения, здания и т. д.) накладываются горизонтали, которые показывают проектный рельеф как прямые параллельные линии.

Помимо вышеперечисленных методов также применяются метод нулевой линии и сочетающий в себе разные способы планировки территорий комбинированный метод. Если проект сложный, могут использовать графоаналитические методы. Они дают возможность провести планировку с подсчетом объемов земляных работ при помощи компьютерного оборудования.

Основные этапы вертикальной планировки

Существуют определенные требования к проведению вертикальной планировки территории. Основная из них – как можно меньше изменять природный рельеф. То есть свести к минимуму объем земляных работ. При этом плодородный слой, если есть такая возможность, на некоторых участках не трогают.

В зависимости от таких показателей, как уровень пролегания грунтовых вод, типа почвы и прочего, решаются на этом этапе строительства и другие задача. К примеру, формируют прочную подушку, на которой возводят здания и сооружения. То есть строительство проводиться выше уровня подпочвенной воды. А это решает многие проблемы, особенно в районах, где раньше строительство вестись не было возможности.

Для проведения вертикальной планировки изготавливают чертежи местности, которые являются неотъемлемой частью рабочих чертежей генерального плана. Последний в себя включает:

  • сводные показатели всех рабочих чертежей;
  • план посадки зданий и сооружения;
  • план рельефа, который предстоит перепланировать;
  • план, на котором показано перемещение грунтовых масс;
  • план (общий) инженерных сетей;
  • и последний план, касающийся благоустройства, это прокладка дорог, аллеек, площадок, сооружение малых архитектурных форм.

Сам же план вертикальной планировки решает не только те задачи, которые были описаны выше, но и другие не менее важные. К примеру, прокладка коммуникационных систем с учетом наименьшего объема проводимых земляных работ. Или обеспечения правильного формирования проезжих и переходных зон с учетом безопасности для людей и автотранспорта.

При этом все чертежи, расчеты и планы составляются на основании свод правил и норм (СНиПов). Их два:

  • СНиП 111-8-76 «Земляные сооружения».
  • СНиП 111-4-80 «Техника безопасности в строительстве».

Всем этим занимаются сторонние проектные организации, аккредитованные в государственных органах. Обязательно подготавливают проект организации строительства (ПОС) и проект производства работ (ППР). Последний документ является для проведения любых строительных процессов – основополагающим. В нем расписаны все технологические действия, которые должны соблюдаться в процессе проведения вертикальной планировки, плюс некоторые немаловажные моменты. К примеру:

  • сроки, выделяемые на данный вид работ;
  • объем проводимых операций;
  • их описание;
  • цена вертикальной планировки;
  • количество используемой рабочей силы и техники;
  • положение об охране окружающей среды и труда.

Геодезические работы

Это один из важных этапов, от которого зависит качество конечного результата. Проект по геодезии может быть разработан двумя способами:

  • Проектирование горизонтальной площадки, на которой будет сохранены все земляные массы.
  • Проектирование площадок, расположенных под наклоном.

Есть такой термин – баланс земляных масс. Это когда между срезаемым грунтом и подсыпкой (засыпкой) разница минимальна. К примеру, если для выравнивания потребовалось привезти две или три машины грунта со стороны. Или наоборот, вывезти незначительный объем земли, как лишний. Есть термин – нулевой баланс. Это когда при разработке весь грунт без остатка уходит в насыпь. То есть, ничего не вывозится или ввозится. И именно такой вариант является идеальным.

За основу составления геодезического проекта берется топографическая карта местности. Если таковой нет, то делают топосъемку. В последнем случае проводится нивелировка, она же съемка, всей строительной площадки, которая разбивается на квадраты со стороной в пределах 10-100 м.

Здесь важны вершины квадратов, которые на местности выводятся колышками. Именно они определяют перепад плоскости. И именно они позволяют вычислить проектную отметку горизонтальной стройплощадки. После чего проводят расчет отметок пересечений квадратов. В плане значения указывают «плюсом» или «минусом». Первый – надо проводить подсыпку, второй надо проводить срезку грунта. Здесь же в плане указывают места нулевых работ. И на основании всего этого рассчитывают количество земляных масс, которые будут перемещаться, плюс те, которые надо завозить или вывозить. Этот же метод можно использовать, проводя вертикальную планировку наклонных строительных площадок.

Конкретно план нивелировки можно обозначить несколькими пунктами:

  • составление его в определенном масштабе;
  • в него вносятся вершины квадратов, где указывают высоту вплоть до 1 см;
  • проводят оцифровку квадратов;
  • определяют горизонтали по сторонам квадратной разбивки;
  • точно определяют горизонтали, расположенные на одной отметки, это будет основной уровень будущей стройплощадки.

Все графическая часть обычно вычерчивается тушью, куда наносят все необходимые условные знаки.

Угловая квартира

На мой взгляд, угловая квартира имеет по сравнению с односторонней только плюсы. Самыми большими из них являются возможность сквозного проветривания и более протяженный световой фронт. Опыт проживания в панельных домах типовых серий породил недоверие к угловым квартирам: считается, что они холоднее. Но это вина не планировочного решения, а низкого качества строительства и неэффективной конструкции стеновых панелей, которые использовались в 70-е ― 90-е годы. Современные строительные технологии вместе с более высокими требованиями к теплоизоляции и энергоэффективности конструкций исключают такую проблему.

Если участок без уклона

Анализ ближней территории поможет найти наиболее правильное инженерное решение

При вертикальной планировке участка без уклона нужно обратить внимание на несколько важных моментов

  • Уровень участка по сравнению с соседними территориями. Если он ниже, то скопится вода и получится болото. Грунт не справится с двойным объемом жидкости, поэтому проект должен учитывать разуклон.
  • Преобладание грунтов на участке. Глиняные грунты хуже других отводят влагу.
  • Целевое использование соседних участков (планируется ли строительство жилых сооружений, лес, овраг и др.). Сток вод нужно формировать в местах дороги, леса, ручья, и других нежилых участках.

Естественный рельеф на участке без уклона сохраняется максимально. Земляные работы проводят только с целью организации оттока воды. После составления детального плана строительства, где отмечены сооружения, делают следующее:

  1. Формируется отмостка шириной 1 м (уклон 3 см).
  2. Делается зона для разгона воды шириной 2 м с каждой стороны от дома.
  3. Зона разуклонки шириной 5 см спускается в сторону дороги, канавы, оврага и т.д. Сброс воды формируется на расстоянии 1 м от участка.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лофт-студио
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
