Установка и подключение насосной станции своими руками

Автоматические системы и элементы, обеспечивающие контроль и надежную работу системы насосных станций

 Более подробно необходимо сказать о современных системах в составе насосных станций, которые будут обеспечивать бесперебойную подачу воды в ваш дом, а также гарантировать долговременную работу насоса .

 Так при реализации насосной станции любого типа необходимо реализовать следующие системы автоматики: — Защита от сухого хода насоса («Защита от «сухого хода» для насоса скважины с помощью реле давления и датчиков уровня.

Электрическая схема защиты насоса от «сухого хода»);

—  Использование реле давления или манометра электроконтактного (сигнализирующего), для поддержания давления в системе водоснабжения («Реле давления воды (установка, характеристики, конструкция, настройка)» и статья «Манометр электроконтактный (сигнализирующий) (принцип работы, применение, конструкция, маркировка и типы) для систем водоснабжения».

Кроме того, если вы собирает насосную станцию, что говорится от А до Я, то здесь также будет полезна информация по выбору ресивера «Ресивер гидравлический (гидроаккумулятор) для насосной станции водоснабжения дома (выбор, конструкция)», а также информация по монтажу труб «Монтаж металлопластиковых (металлополимерных) труб с резьбовыми фитингами», «Пайка пластиковых (полипропиленовых) труб своими руками».

 Теперь, обладая уже неким объемом информации, а соответственно и знаний, мы надеемся, что подбор комплектующих, а также сборка и подключение вашей насосной станции будет происходить более обдуманно, быстрее, а также с минимальными отступлениями и ошибками.

Проблема водоснабжения находится на переднем крае создания комфортной среды обитания в стране. Это чаще всего помогает решить проблему подключения насосной станции к воде. Коммуникации, чтобы обеспечить дом не просто банальный сантехнический объект с жидким Gander, в конце концов, полная система водоснабжения дома.

Потребность в независимом водоснабжении, основные потребности жителей сельских домов ведут к постоянному использованию воды для приготовления пищи, выполнению санитарного и бытового использования, а также хладагентов в систему отопления.

Бытовые насосы не всегда сталкиваются с такими разнообразными рабочими функциями.

Кроме того, установка насосной станции в частном доме позволяет эвакуировать и подавать воду, чтобы увеличить давление в системе, если существующий насос недостаточно прочен, чтобы доставлять жидкости в нужное место на поверхности, в саду, в саду или дома. Он предлагает различные модели на рынке, но только несколько компонентов для достаточного распределения базовой модели, что отражается в каждой системе установки насоса:

• резервуар для хранения;
• насос;
• контрольное реле;
• обратный клапан, который не допускает утечки;
• фильтр.

Необходим фильтр, иначе зерно зерен приведет к быстрому абразивному износу деталей машин.

Расположение оборудования

Установка и эксплуатация насосной станции обеспечивают долговременную надежную работу оборудования при соблюдении следующих условий:

• при установке станции в бункер она помещается ниже уровня замерзания зимой почвы, которая составляет не менее двух метров;
• Место, где установлена ​​станция (подвал или кассон), должно быть подогрето зимой;
• При сборке плана подключения руками необходимо подготовить стенд, который затем устанавливается на станцию, чтобы предотвратить наводнения подземных вод.

Это важно!

Не прикасайтесь к оборудованию стенами, чтобы механическая вибрация рабочего механизма не влияла на помещение.

Водоснабжение без гидроаккумулятора

Если исключить гидроаккумулятор из схемы водоснабжения, то возможны два варианта:

• использование насоса для подачи воды к точкам водоразбора напрямую;
• подключение накопительного бака.

Оба варианта активно используются, но первый оптимален для систем полива с небольшим объемом жидкости, а второй наиболее целесообразен, когда нужно обеспечить водой душевую, кухонный кран – то есть потребителей внутри дома.

Вариант #1 – подключение насоса напрямую

Один из вариантов – расширенная система орошения приусадебного участка. Она полностью автоматизирована. Чтобы настроить время включения/выключения, подсоединяем контроллер. На каждой отдельной линии можно установить электромагнитные клапаны, чтобы они могли эксплуатироваться по отдельности.

Примерная схема автополива дачного участка. Транспортировка жидкости из скважины или колодца осуществляется по трубам с диаметром 19 мм (центральная) и 16 мм (ответвления) (+)

Датчик дождя делает систему орошения более эффективной: во время осадков насос не функционирует.

• размещаем трубы на поверхности земли по заранее составленной схеме, соединяем фитингами;
• устанавливаем дождеватели, капельную систему, шланги для полива;
• обустраиваем насосную группу – поверхностный агрегат и реле давления;
• подключаем подачу воды, тестируем систему на протечки;
• если все хорошо – выкапываем траншеи глубиной 30 см, из щебня и песка устраиваем дренажную подушку, укладываем трубопровод и засыпаем его;
• производим повторное тестирование для проверки герметичности, проверяем работоспособность всех линий;
• подключаем контроллер и датчик дождя;
• проверяем работу всех элементов системы.

Если пропускная способность небольшая, настраиваем поочередную эксплуатацию линий. Это сложная схема, требующая знаний по настройке оборудования. Наиболее простая представляет собой обычный насос типа «Малыш» с подключенным к нему шлангов для полива.

Вариант #2 – схема с накопительным баком

С появлением технологичных станций с гидроаккумулятором схема стала менее популярной, но все еще используется. Она проста и отличается тем, что между насосом и точками водоразбора находится накопительный резервуар.

Схема системы водоснабжения с накопительным баком. Для обеспечения движения воды по трубам с определенной скоростью и давлением установлен дополнительный циркулярный насос

Одно из условий эксплуатации системы – организация водоочистки. Первый фильтр устанавливается на всасывающей трубе у поверхностных насосов, на самом оборудовании – у погружных. Второй – на входе в дом. Лучше, если это будет комплект из двух фильтров, грубой и тонкой очистки.

После системы фильтрации устанавливают накопительный бак, и уже от него идет труба (или трубы) к точкам водоразбора.

По традиции бак устанавливают как можно выше – например, на чердаке. Высокое расположение повышает давление в системе, которая будет функционировать даже при отсутствии электроэнергии

Накопительный бак – любой резервуар, подходящий по объему. Раньше использовали металлические оцинкованные цистерны, сейчас – пластиковые емкости различной конфигурации. Они оснащены одним входящим патрубком, для подачи воды из скважины, и двумя выходящими – для разводки по потребителям и сливным.

Сверху бак прикрыт откидной крышкой, которая защищает жидкость от мусора и пыли. Убрав крышку, можно проанализировать состояние резервуара и воды, которая в нем хранится. При сильном загрязнении жидкость выпускают через сливной патрубок, а бак моют.

Главный контролирующий элемент – поплавковый механизм. Как только уровень воды достигает максимальной отметки, входной патрубок перекрывается, и подача в резервуар прекращается. При низком уровне, напротив, входное отверстие открывается и вода начинает поступать в бак.

Пластиковый накопительный резервуар, установленный на чердаке. Он легче по весу, чем металлическая емкость, поэтому монтировать его гораздо удобнее. Чтобы вода не замерзла, в северных районах стенки бака утепляют

Плюс использования накопительного бака: всегда есть запас воды, которая подается под небольшим давлением, даже если все насосы отключены. Минус – сложности в установке. Объемные баки требуют пространства и основания, которое выдержало бы их вес.

В случае устройства систем для круглогодичной эксплуатации, чердак или хотя бы сам бак, размещаемый в неотапливаемом чердачном пространстве, должен быть утеплен.

Во избежании перелива и затопления расположенных ниже этажей накопители в обязательном порядке снабжаются переливными трубками. В случае превышения допустимого объема вода через устроенное в верхней трети бака переливное отверстие будет стекать по подключенной к нему трубе в канализацию.

Где установить станцию — в кессоне или подвале?

Монтаж станции может быть выполнен в одном из двух мест — в кессоне или же в специальном помещении в доме. При этом наиболее практичным вариантом все-таки считается установка оборудования в помещении, к примеру, в подвале. В этом случае установку нужно устроить таким образом, чтобы защитить станцию от повреждений при возможном подъеме грунтовых вод. То есть, насосная станция должна быть установлена на подставку или полку, при этом нужно проследить, чтобы не было касаний к стенам, что позволит избежать их вибрации, при работе оборудования. Подвал должен быть отапливаемым.

Если же решение принято в пользу кессона, то он должен быть обязательно утепленным, а сама станция должна быть установлена, ниже уровня промерзания грунта. То есть глубина кессона будет составлять минимум 2 м.

Подвал должен быть отапливаемым, а станция в нем, как правило, устраивается на подставке

Двухтрубный вариант подключения оборудования к колодцу или скважине

Если глубина скважины (колодца) не превышает 10 м, то актуальной будет однотрубная модель станции. При глубине от 10 до 20 м, предпочтение стоит отдать двухтрубной станции с эжектором. Естественно, прежде чем приступить к монтажу должна быть разработана схема установки насосной станции, которая и будет реализована на практике.

Виды применяемых насосов

Виды насосов.

Существуют разные виды насосов. Например, есть модели, в которых эжектор включается в конструкцию самого устройства, либо такие, где он является выносным и устанавливается непосредственно в скважине.

Сам эжектор — это устройство, работа которого основывается на законе Бернулли. Благодаря прибору в сужающемся сечении понижается давление одной среды, и происходит подсос в потоке втором — газа или жидкости.

Кроме того, когда осуществляется сборка и монтаж такой станции своими руками, можно выбрать погружной или скважинный насос в зависимости от того, какой тип оборудования имеется в наличии.

Модели с внутренним эжектором

Такие модели, несмотря на все свои преимущества, имеют некоторые ограничения в использовании. Они могут обеспечивать подъем воды только с глубины до 8 м.

К числу достоинств относится и то, что не имеет значения случайное попадание воздуха, а это делает необязательным предварительное наполнение системы водой перед началом работ. Насосная станция такого типа вначале прокачивает воздух, и только после осуществляется подача воды. Эти системы также отличаются высокими показателями производительности и надежностью.

Важным недостатком, помимо ограничения глубины, является высокий уровень шума при работе. Если производится установка в частном доме, то нужно побеспокоиться о том, чтобы выделить для нее отдельное звукоизолированное помещение.

Модели с внешним эжектором

Когда стоит задача подкачки воды с большой глубины, в диапазоне 20-50 м, то используются станции с выносным эжектором. В таких случаях место монтажа устройства — колодец или скважина. Там оно является частью заборного узла.

Модели с внешним эжектором.

От основного оборудования к эжектору подводят 2 шланга — вакуумный и напорный. Первый называется и всасывающим. По нему вода из скважины поднимается вверх. Но в эжектор ее подает напорный насос, и благодаря ему происходит формирование области разрежения во всасывающей камере.

Преимуществом этого типа оборудования является низкий уровень шума при работе, возможность подачи воды с большой глубины и хорошие показатели напора.

Использование погружных типов в системах

Преимуществом подобной системы является то, что она оснащена , а его конструктивные особенности таковы, что позволяют прибору работать практически бесшумно. При этом он осуществляет подачу воды с большой глубины.

Достоинством является и то, что оборудование легко подключается к водопроводу и для хорошей работы ему не нужно, чтобы колодец или скважина были близко расположены к зданию.

К числу преимуществ погружных моделей относится и нечувствительность к небольшим подсосам воздуха. И даже если трубопровод дает протечку, они будут нормально работать (пока протечка не расширится).

Но погружные насосы чувствительны к качеству среды. Им нужна только чистая вода. Можно поставить мощную фильтрационную систему, но это влечет за собой дополнительные расходы. К тому же такую систему придется регулярно чистить.

Выбираем место для установки

Изготовить насосную установку для частного дома или дачи своими руками несложно. Однако при этом надо решить вопрос о том, как и где правильно установить насосную станцию. Место для установки насосной станции, от правильного выбора и обустройства которого будет зависеть эффективность работы оборудования, должно соответствовать определенным требованиям.

• Если бурение скважины или обустройство колодца на приусадебном участке уже выполнено, то насосная станция монтируется как можно ближе к источнику водоснабжения.
• В целях защиты насосного оборудования от замерзания воды в холодное время года место установки должно отличаться комфортными температурными условиями.
• Поскольку насосные установки нуждаются в регулярном техническом обслуживании, то к месту их установки должен быть обеспечен свободный доступ.

Исходя из вышеперечисленных требований, в качестве места для установки насосной станции на даче или в частном доме используют кессон или отдельное и специально оборудованное помещение.

В идеале место для насосной станции следует предусмотреть на стадии строительства дома, выделив для этого отдельное помещение

Иногда монтируют насосные установки в постройках, которые уже есть на территории приусадебного участка. У каждого из перечисленных вариантов есть свои плюсы и минусы, на которых следует остановиться подробнее.

Размещение насосной станции в отдельном помещении в здании с пробуренной под домом скважиной

Схема установки насосной станции в подвальном помещении дома является практически идеальным вариантом для расположения такого оборудования. При данной схеме установки обеспечивается легкий доступ к оборудованию, а также легко решается вопрос по снижению уровня шума, создаваемого при работе станции. Наиболее удачным такой вариант станет в том случае, если помещение для насоса будет отапливаемым.

Размещение насосной станции в теплом обустроенном подвале

Если насосная установка располагается в надворном строении, несколько затрудняется быстрый доступ к ней. Зато при такой схеме подключения насосной станции кардинально решается проблема с шумом от работы оборудования.

Станцию можно установить на кронштейне в достаточно широком и глубоком колодце

Установка станции в кессоне обеспечит защиту от промерзания и полную шумоизоляцию

Достаточно часто насосные станции монтируют в кессоне – специальном резервуаре, который устанавливают над оголовком скважины, непосредственно в приямок. В качестве кессона может выступать как пластиковая или металлическая емкость, заглубленная в грунт ниже уровня его промерзания, так и капитальное подземное сооружение, стенки и основание которого выполнены из бетона либо отделаны кирпичной кладкой. Следует иметь в виду, что при установке насосной станции в кессоне доступ к оборудованию достаточно ограничен. Кроме того, если используется для насосной станции схема подключения данного типа, то отрезок трубопровода между насосным оборудованием и обслуживаемым им строением необходимо тщательно утеплять или располагать в грунте на глубине, находящейся ниже уровня промерзания.

С чего начать сборку и установку водяной станции

После завершения обустройства скважины владелец дома получает технический паспорт. Здесь присутствуют характеристики источника – протяженность, расстояние до водоносного слоя, давление водяного столба, предполагаемый объем добываемой воды.

Эти данные используют при составлении схемы подключения насосной станции к скважине. Зная число точек забора и объема воды, можно вычислить требуемую производительность оборудования.

Не менее важными показателями считают давление воды в трубопроводе. С учетом имеющихся данных рассчитывают рабочие точки установки. Эта характеристика помогает правильно выбрать мощность насоса.

Устройство и принцип действия

Большинство скважин, обслуживающих дачные участки и жилые загородные дома, имеют глубину подачи воды не более 20м. Данная глубина идеально подходит для использования автоматических насосных станций.

Это устройство представляет совокупность аппаратуры, предназначенной для исполнения двух основных целей:

• Подача воды из источника водоснабжения во внутридомовую сеть.
• Поддержание в водопроводной системе давления, нужного для бесперебойного функционирования сантехнических устройств и бытовых приборов.

При отсутствии в доме воды невозможно функционирование таких благ цивилизации, как душевые, стиральные автоматы, кухонные смесители, канализационная система. Поэтому, насосная станция для частного дома выступает в качестве основы его благоустройства.

На современном отечественном рынке можно встретить значительное количество разных автоматических устройств водоподачи, предназначенных для установки в частном доме. Но, несмотря на некоторые конструктивные различия, все эти модели имеют одинаковый принцип действия, и схожее устройство.

Главные функциональные узлы водонасосных станций:

• Всасывающий насос для подъёма воды из скважины, и подачи её под определённым напором во внутреннюю трубопроводную систему. Чаще всего здесь применяется поверхностный насос. Но, если требуется качать воду с глубокой артезианской скважины, в составе станций используются глубинные погружные насосы.
• Демпферный бак-накопитель или гидроаккумулятор. Это устройство предназначается для создания определённого водного запаса на всякий непредвиденный случай. Например, при поломке насоса, отключении электроэнергии, гидроаккумулятор сможет какое-то время поддерживать давление, давая возможность жильцам пользоваться основными сантехническими приборами.
• Датчики давления (манометры), соединённые с реле, а те, в свою очередь, — с электродвигателем насоса. При перегреве мотора, либо аварийного исчезновения воды в подающей системе, контролирующая аппаратура должна самостоятельно остановить насос во избежание его поломки.
• Блок управления насосной станцией. Здесь расположены кнопки включения/отключения, а также приборы регулировки работы станции. С их помощью можно настроить показатели наибольшего и наименьшего давления, при которых будет происходить самостоятельное включение или отключение устройства.
• Обратный клапан. Устанавливается на водозаборном трубопроводе, и не даёт воде скатываться обратно в питающую скважину.

Нюансы установки насосной станции в частном доме

Существует несколько классификаций насосных станций по механизму забора воды. Есть насосная станция с выносным эжектором. Эжектор помещается в скважине, что позволяет разместить станцию в доме из-за отсутствия высокого уровня шума.

Есть насосная станция с встроенным эжектором: способна качать воду с 8 м глубины, низкая чувствительность к загрязнениям воды мусором, но работа данной установки сопровождается высоким уровнем шума.

Исходя из типа насосной станции, установка возможно в 3 местах:

1. Подвал: свободный доступ для обслуживания и ремонта, есть возможность сделать качественную шумоизоляцию.
2. Отдельное здание, которое находится над устьем скважины или рядом с колодцем, но строительство такого здания влечет дополнительные затраты, т.к это здание должно быть еще и отапливаемым.
3. Кессон – конструкция с расположением дна ниже промерзаемого уровня.

По способу подачи, вода идет через накопительный бак, имеющий объем до 100 л, который устанавливается на чердаке дома, и служащий для накопления. Из него самотеком распределяется по трубам дома, но напор воды слабый. За уровень жидкости отвечает клапан-поплавок. Данный тип является экономичным, т.к насос включается лишь для наполнения бака. С помощью гидроаккумулятора или мембранного бака, которые регулируют давление, можно разместить систему и в подвале здания, запас воды примерно 20-30 л. По источнику воды, бывают поверхностные насосы.

Насосную станцию лучше устанавливать в сухом месте

Насос, способный поднять воду с 9 м, находится на поверхности в теплом помещении, забор происходит с помощью трубы или шланга, присоединенного к нему и погруженного в источник. Насос необходимо предохранять от попадания влаги. Есть погружные насосы – имеют водонепроницаемый корпус, помещаются в воду целиком в источник глубиной более 10 м. Погружные насосы бывают скважинные и колодезные. Насосы для скважин являются центробежными, имеют высокую производительность, минус их в том, что они крайне чувствительны к различным загрязнениям воды. Колодезный насос легко установить, неприхотлив к качеству воды, но имеет малую мощность.

Плюсы и минусы

Установка насосной станции в скважину предусматривает как положительные, так и отрицательные моменты. Некоторые типы разработаны таким образом, чтобы использоваться в загородных домах. В их конструкции есть несколько вариантов материалов, из которых изготавливают емкости, куда поступает и накапливается вода. В емкости находится вода для бытовых нужд.

Станции для скважины обладают серьезными преимуществами. Одно из главных заключается в том, что их обустраивают на поверхности земли, что позволяет удобно обслуживать или ремонтировать. Монтаж данного оборудования характеризуется простотой. Не никакой необходимости использовать сложное оборудование. Практически все необходимые детали, за небольшим исключением, идут в комплекте. Вода подается при среднем давлении 1,5 атмосфер. Такого давления вполне достаточно, чтобы вода поступала на второй этаж дома.

Но существуют и недостатки. Главный состоит в том, что помещение, где нужно устанавливать насосную станцию, требует утепления и регулярного обслуживания. Владелец должен постоянно следить за уровнем давления в системе, правильно ли работает автоматика. Установленная насосная станция требует постоянной очистки, в частности – обратный клапан, а также накопительную емкость. Возможно подключение насосной станции к скважине своими руками, но при условии, что Вы знаете, как это делается. Скважина должна быть не глубже 8 метров. В некоторые модели в комплекте идет эжектор. Они могут работать и на глубине до 30 метров. Поэтому, нужно знать, какая глубина Вашей скважины. От этого много в чем зависит выбор оборудования.

Назначение, устройство и принцип работы

Насосная станция предназначена для забора воды из водоема и повышения давления в водопроводе. Источником воды для насосной станции может быть колодец, озеро, резервуар или стационарная водопроводная сеть.

Насосная станция состоит из трех элементов: поверхностный насос, гидроаккумулятор и блок автоматики. Блок автоматики обеспечивает включение и выключение насоса в зависимости от заданного давления. Гидроаккумулятор компенсирует колебания давления в системе, тем самым обеспечивает постоянное давление.

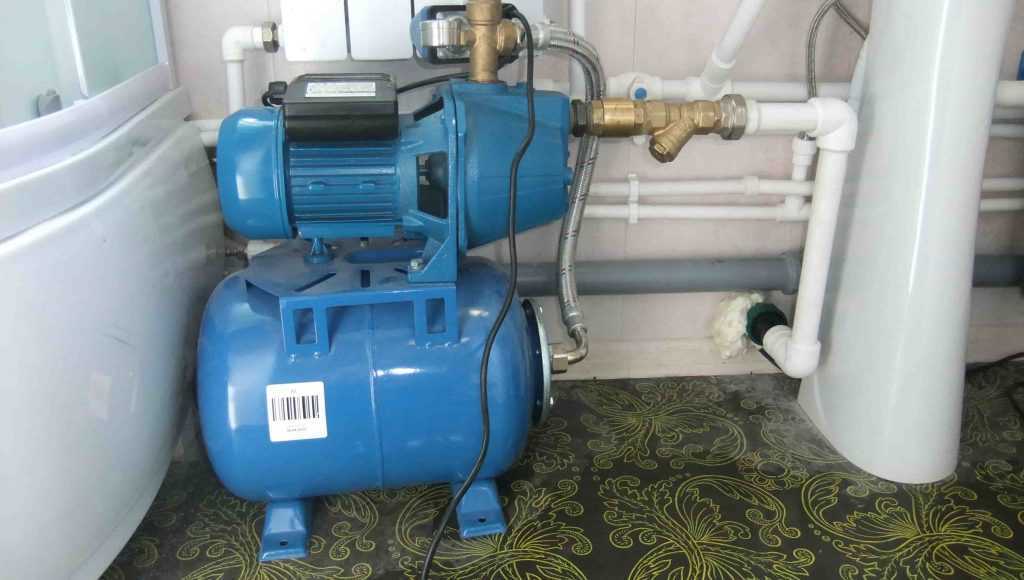

Рис.1. Все элементы насосной станции собраны в единый блок, что очень удобно и компактно. Место подключения к электричеству защищено от влаги, поэтому насосную станцию можно устанавливать в местах с повышенной влажностью, например, подвал или кессон.

Принцип работы насосной станции прост. При понижении давления в гидроаккумуляторе блок автоматики включает насос, который начинает качать воду, создавая давление в системе. Как только требуемое значение давления достигнуто насос отключается. Минимальное и максимальное значение давления устанавливается на блоке автоматики.
