Солнечный водонагреватель для частного дома

Как установить солнечную систему нагрева воды

Гелиосистема устанавливается на скатной кровле, специальных наклонных площадках или стенах здания. Место для водогрейной установки с солнечными коллекторами выбирается индивидуально с учетом следующих рекомендаций:

  • южная сторона здания;
  • отсутствие видимых препятствий, загораживающих солнечные лучи: деревьев, близлежащих домов и т.д.;
  • место должно быть удобным для дальнейшего обслуживания и ремонта системы.

Перед монтажом и регулировкой трубчатых или панельных водонагревателей определяют оптимальный угол наклона установки. В этом отношении руководствуются следующей формулой:

МД - 1
  • для лета — (широта + (широта — 22,5 градуса)) ÷ 2;
  • для зимы — (широта + (широта + 22,5 градуса)) ÷ 2.

Ориентация

Угол наклона коллектора

30°

50°

70°

Восток

1,64

1,61

1,61

Восток ­ Юго­Восток

1,45

1,47

1,61

Юго­Восток

1,17

1,15

1,34

Юг ­ Юго­Восток

1,04

0,98

1,14

Юг

0,94

1,11

Юг ­ Юго­Запад

1,03

0,97

1,13

Юго­Запад

1,13

1,09

1,27

Запад ­ Юго­Запад

1,35

1,35

1,60

Запад

1.61

1,61

1,61

Угол наклона будет меняться в зависимости от времени года. В связи с этим перед началом зимнего или летнего сезона будет необходимо заново отрегулировать гелиостанцию. Набирает популярность автоматика слежения за солнцем, самостоятельно подстраивающая угол наклона и расположение гелиопанели. В движение конструкцию приводит электромотор, подключенный к бытовой сети на 220 В.

Подключение солнечного коллектора к системе горячего водоснабжения осуществляется следующим образом:

  • Установка водонагревателя — коллектор монтируется с помощью специальной рамы, при необходимости меняющей угол наклона. Можно встроить гелиопанель в кровлю или поставить на ровной площадке. Допускается одновременное подключение нескольких модулей в единую сеть, посредством гидравлических переходников. При установке моноблока учитывают, что вес наполненного бака достигает 300 кг. В месте монтажа потребуется укрепить конструкцию крыши.
  • БКН — бойлер косвенного нагрева необходим для всесезонных гелиосистем. В баке присутствует отдельный змеевик (располагается внизу) к которому, с помощью труб, подсоединяется солнечный коллектор. Ко второму теплообменнику подключается котел.
  • Системы безопасности — в схеме монтажа солнечного водонагревателя трубчатого и панельного типа предусматривается:
    1. Устройство для сброса давления — узел, предназначенный защитить от закипания систему ГВС. Модуль подключен к канализации, через трубопровод. При перегреве теплоносителя срабатывает датчик, сбрасывающий горячую воду. Открывается клапан подпитки. В систему ГВС добавляется холодная вода.
    2. Защитить солнечную систему от закипания можно при помощи шторок, автоматически закрывающих абсорбер при достижении определенной температуры теплоносителя.

    Устройство для сброса давления входит в принципиальную схему монтажа солнечного водонагревателя трубчатого типа. Особенность работы этой гелиосистемы в высокотемпературном режиме нагрева. Вода греется до рекордных 60-80°C и может быстро достигнуть точки кипения. Чтобы не допустить перегрева используют группу безопасности.

  • Насосное оборудование — необходимо системам горячего водоснабжения на солнечных коллекторах с принудительным движением теплоносителя. Циркуляционный узел включает: группу безопасности и насос. Оборудование подключается к автоматике солнечного коллектора.

Основные правила техники безопасности при эксплуатации гелиоустановок описаны в СниП III-4-80. Отдельные рекомендации указываются производителями оборудования:

  • монтаж на высоте свыше 5 м выполняет персонал, имеющий допуск к высотным работам;
  • во время составления проектной документации, производят расчет опорных конструкций с учетом возможных ветровых и других нагрузок.
  • для компенсации тепловой нагрузки, расширительный бак выбирается с вместительностью не менее 15% от общего объема теплоносителя.
  • используется предохранительный клапан, с пограничным значением не более 3 атм.

Применение правил техники безопасности и рекомендаций по подключению гелиоколлекторов, непременное условие для ввода системы в эксплуатацию. При нарушении условий подключения стабильная работа солнечных водонагревателей не гарантируется.

Это интересно: Пластиковый водосток: достойная альтернатива металлу

Как это работает

Коллектор собирает энергию с помощью светонакопителя или, другим словами, солнцеприемной панели, которая пропускает свет к аккумулирующей металлической пластине, где солнечная энергия преобразуется в тепловую. Пластина передает тепло теплоносителю, которым может быть как жидкость, так и воздух. Вода отправляется по трубам к потребителю. С помощью такого коллектора можно отопить жилище, нагреть воду для различных домашних целей или бассейна.

Воздушные коллекторы используются, в основном для отопления помещения или подогрева воздуха внутри него. Экономия при использовании таких устройств очевидна. Во-первых, не нужно использовать какое-либо топливо, а во-вторых, снижается потребление электроэнергии.

Готовые решения нагрева воды солнцем и их цена

Экономическое обоснование приобретения гелиосистемы зависит от нескольких критериев:

  • полной стоимости, включая установку;
  • теплоотдачи;
  • периода окупаемости;
  • срока службы.

Не все гелиосистемы одинаково эффективно работают. При использовании коллекторов, сделанных из дешевых и некачественных материалов можно столкнуться с проблемами во время эксплуатации: недостаточной производительностью и быстрым выходом оборудования из строя. Чтобы не испытать разочарования, следует покупать только проверенное временем оборудование.

Ниже приводятся несколько моделей популярных солнечных водонагревателей, которые, судя по отзывам потребителей, сделаны качественно и считаются лучшим выбором в соотношении стоимость/теплоотдача:

  • Atmosfera — на базе украинской компании производителя, изготавливаются вакуумные и панельные коллекторы для всесезонного нагрева ГВС и поддержки систем отопления. Водонагреватели Атмосфера подходят для систем с принудительной циркуляцией, имеют улучшенную теплоизоляцию. В корпусе предусмотрено место для установки регулирующих датчиков.
  • Особенность гелиоколлекторов Atmosfera в высокой производительности в пасмурную погоду и зимнее время года. Приобрести водонагреватель можно начиная от 20 тыс. руб.
  • Sidite — китайская компания, наладившая выпуск гелиосистем и всего, что необходимо для их обслуживания и подключения. Выпускаются трубчатые и панельные солнечные водонагреватели. В ассортименте продукции присутствует огромное количество готовых решений для оснащения: коммерческих зданий, бассейнов, хостелов, многоквартирных домов, больниц и др. Водонагреватели Sidite только приобретают популярность среди отечественного потребителя.
  • Vaillant auroSTEP plus — гелиоколлекторы с безупречным немецким качеством сборки и такой же традиционной ценой. За систему, достаточную чтобы обеспечить горячей водой семью на 2-3 человека, придется заплатить не меньше 200 тыс. руб. За эти деньги покупателю предоставляется полностью готовая система ГВС Vaillant auroSTEP plus, включая бойлер косвенного нагрева и контроллер.
  • SunRain — еще одна модель от китайского производителя. Согласно заявленным техническим характеристикам гелиоколлекторы смогут работать при снижении температуры до –50°С. Допускается горизонтальная и наклонная установка. Водонагреватели способны работать в течение всего года. Подключаются к выносному баку. Стоимость трубчатых гелиоколлекторов SunRain от 40 тыс. руб.
  • Viessmann Vitosol — линейка немецкого производителя, основная деятельность которого связана с производством водогрейного оборудования. Главные отличия от аналогичной продукции других изготовителей: безупречное качество сборки, полное соответствие заявленным характеристикам. В Viessmann Vitosol присутствует антивандальная и противоградовая системы. Поверхность стекла самоочищающаяся. Стоимость от 200 тыс. руб.
  • ЯSolar — российская компания, выпускающая системы горячего водоснабжения «под ключ». В комплектацию входит: накопительный бак, контроллер, датчики нагрева, насосная станция, воздухоотводчик. Выпускаемые солнечные коллекторы ЯSolar предназначены для подключения в системы с принудительной циркуляцией. Полная стоимость комплекта от 430 тыс. руб.

Заявленный срок службы каждой из представленных моделей 35-50 лет. На первые 15 лет эксплуатации дается гарантия производителя. При всесезонной эксплуатации, в условиях коммерческого применения гелиосистема окупится за несколько лет. Если планируется использовать коллектор только летом, окупаемость наступит через 7-8 лет. Расчет экономической эффективности можно выполнить по следующему графику, показывающему зависимость теплоотдачи от времени года:

Расчет солнечного коллектора для нагрева воды осуществляется по коэффициенту потребления ГВС, используемому в СНиП. Для обеспечения потребности одного человека в горячей воде требуется от 2-4 кВт/час. В технической документации на приобретаемую гелиосистему указывается предполагаемая мощность конвектора, по которой можно узнать подходит ли понравившееся оборудование под конкретные условия эксплуатации.

Перед покупкой желательно изучить отзывы о солнечных коллекторах для нагрева воды. Из комментариев можно узнать о некоторых недостатках гелиосистем и их преимуществах, подобрать подходящую модель гелиоколлектора.

Виды солнечных коллекторов

Стандартное устройство имеет вид металлической пластины, которая помещена в пластмассовый или стеклянный корпус. Поверхность этой пластины аккумулирует солнечную энергию, задерживает тепло и передаёт его для различных бытовых нужд: отопление, подогрев воды и т.д. Интегрированные коллекторы бывают нескольких видов.

Накопительные

Накопительные коллекторы ещё называют термосифонными. Такой солнечный коллектор своими руками без насоса получается наиболее выгодным. Его возможности позволяют не только подогревать воду, но и поддерживать температуру на необходимом уровне некоторое время.

Такой солнечный коллектор для отопления состоит из нескольких баков, наполненных водой, которые находятся в теплоизоляционном ящике. Баки накрыты стеклянной крышкой, через которую пробиваются солнечные лучи и подогревают воду. Этот вариант наиболее экономичен, прост в эксплуатации и в обслуживании, но его эффективность в зимнее время практически равна нулю.

Плоские

Ппредставляет собой большую металлическую пластину – абсорбер, который находится внутри алюминиевого корпуса со стеклянной крышкой. Плоский солнечный коллектор своими руками будет более эффективен при использовании именно крышки из стекла. Поглощает солнечную энергию через градостойкое стекло, которое хорошо пропускает свет и практически его не отражает.

Внутри ящика присутствует термоизоляция, что позволяет значительно снизить теплопотери. Сама пластина имеет низкий КПД, поэтому она покрыта аморфным полупроводником, который значительно увеличивает показатель аккумуляции тепловой энергии.

При изготовлении солнечного коллектора для бассейна своими руками, часто отдают предпочтение именно плоскому интегрированному устройству. Впрочем, он не хуже справляется и с другими задачами, такими как: подогрев воды для домашних нужд и отопление помещения. Плоский – самый широко используемый вариант. Абсорбер для солнечного коллектора своими руками предпочтительно делать из меди.

Жидкостные

Из названия понятно, что главным теплоносителем в них выступает именно жидкость. Водяной солнечный коллектор своими руками делается по следующей схеме. Через поглощающую солнечную энергию металлическую пластину, тепло передаётся по прикрепленным к ней трубам в бак с водой или незамерзающей жидкостью или прямо к потребителю.

К пластине подходят две трубы. Через одну из них подаётся холодная вода из бака, а через вторую в бак поступает уже подогретая жидкость. У труб обязательно должны присутствовать отверстия входа и выхода. Такую схему подогрева называют замкнутой.

Когда же подогретая вода напрямую подаётся для удовлетворения нужд пользователя – такую систему называют разомкнутой.

Неостекленные чаще применяются для нагрева воды в бассейне, поэтому сборка таких тепловых солнечных коллекторов своими руками не требует закупки дорогих материалов – сгодится резина и пластмасса. У остекленных КПД выше, поэтому они способны отапливать дом и обеспечивать потребителя горячей водой.

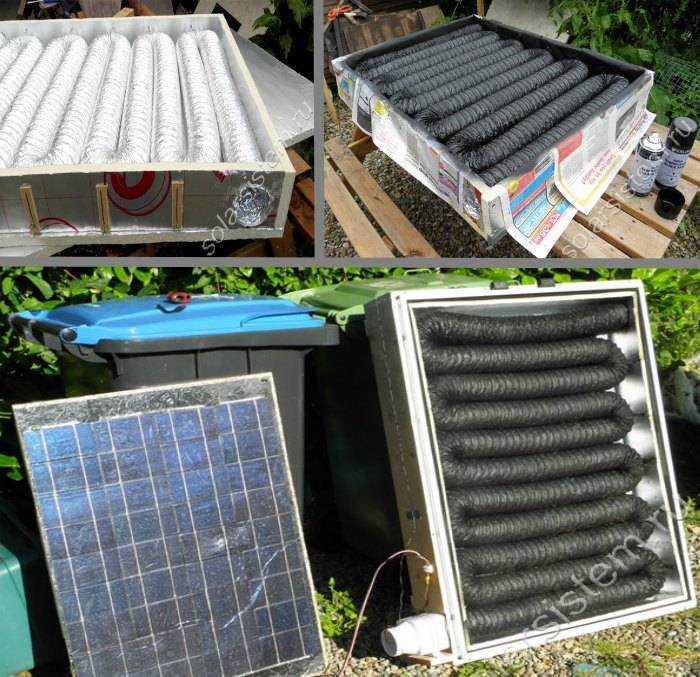

Воздушные

Воздушные устройства экономичнее вышеперечисленных аналогов, использующих воду в качестве теплоносителя. Воздух не замерзает, не подтекает и не кипит как вода. Если в такой системе происходит утечка, она не приносит столько проблем, однако определить где она произошла довольно сложно.

Самостоятельное изготовление не обходится потребителю дорого. Солнцеприемная панель, которая накрывается стеклом, нагревает воздух, который находится между ней и теплоизоляционной пластиной. Грубо говоря, это плоский коллектор, имеющий внутри пространство для воздуха. Внутрь поступает холодный воздух и под действием солнечной энергии подаётся потребителю тёплый.

Такие варианты долговечны и надёжны и обслуживать их проще, чем устройства, которые используют жидкость в качестве теплоносителя. Для поддержания нужной температуры воздуха в погребе или для отопления теплицы солнечным коллектором подойдёт как раз такой вариант.

Солнечный коллектор для дома, бассейна

Солнечный коллектор — это аппарат, в котором энергия солнечных лучей преобразуется в тепловую энергию теплоносителя. Теплоноситель переносит тепло от солнечного коллектора к нагревателям систем горячего водоснабжения и отопления. В качестве теплоносителя используют воду или не замерзающие жидкости.

Солнечный коллектор может иметь разную конструкцию. Существуют три принципиальных схемы устройства солнечного коллектора.

Плоский солнечный коллектор

Солнечный плоский коллектор представляет собой металлическую пластину — абсорбер, которая поглощает падающее на неё солнечное излучение. К пластине прикреплены медные трубки, по которым течет теплоноситель.

Пластину абсорбера покрывают слоем никеля, черной меди или другим материалом с высоким коэффициентом поглощения солнечных лучей, но с низким коэффициентом тепловых излучения. Такое покрытие называют селективным.

Некоторые производители выпускают адсорберы из двух сложенных вместе металлических листов. В листах выдавлены канавки, из которых при соединении листов формируются трубки коллектора.

Солнечные лучи нагревает абсорбер, от него тепло передается теплоносителю, температура которого увеличивается.

Абсорбер с трубками устанавливают в теплоизолированный плоский корпус. Сверху корпус коллектора закрывают стеклом. Для улучшения теплоизоляции обычно устанавливают стеклопакет с двойным или тройным остеклением. Стекло должно выдерживать удары града.

Чтобы остекление и поверхность адсорбера не запотевали, в корпусе коллектора оставляют отверстия для вентиляции.

Пластина абсорбера в плоском коллекторе со стеклопакетом может нагреваться до 190 оС.

Панель солнечного водонагревателя с параллельным расположением труб

В плоском солнечном коллекторе трубы, по которым циркулирует теплоноситель, обычно располагают вертикально. Применяют две схемы разводки труб — параллельную и змейкой.

Параллельная схема расположения труб имеет маленькое гидравлическое сопротивление. Коллекторы с параллельными трубами применяют в схемах подогрева воды с естественной циркуляцией теплоносителя.

Панель солнечного водонагревателя с расположением труб змейкой

Укладка труб змейкой позволяет получить чуть больший тепловой эффект, но при этом резко увеличивается гидравлическое сопротивление системы.

Трубчатый вакуумный солнечный коллектор

Солнечный трубчатый вакуумный коллектор устанавливают на южном скате крыши

Солнечный вакуумный трубчатый коллектор может состоять из нескольких десятков стеклянных труб, в которых создан вакуум. Внутри вакуумных труб находятся трубки с теплоносителем.

На нижнюю часть поверхности труб нанесено зеркальное покрытие, фокусирующее солнечные лучи. А верхняя часть труб покрыта селективным слоем, который пропускает солнечные лучи внутрь, но задерживает отраженное тепловое излучение изнутри стеклянной трубы.

Наличие вакуума значительно уменьшает тепловые потери, а зеркальное и селективное покрытия еще больше увеличивают эффективность коллектора.

Солнечный коллектор с тепловыми трубками

Солнечный коллектор с тепловыми трубками внешне похож на вакуумный трубчатый, показанный на рисунке выше. Отличия находятся внутри стеклянных вакуумных труб.

В каждой стеклянной трубе коллектора имеется другая, герметично закрытая со всех сторон трубка с легко испаряющейся жидкостью — тепловая трубка. Верхний конец тепловой трубки является частью теплообменника, в котором циркулирует теплоноситель контура солнечного коллектора.

При нагреве солнечными лучами жидкость в тепловой трубке испаряется. Пары поднимаются вверх и конденсируются на поверхности трубки, прикрепленной верхним концом к теплообменнику. Процесс конденсации сопровождается передачей тепла теплоносителю.

Конденсат в тепловой трубке стекает вниз, снова нагревается, испаряется — процесс повторяется и идет непрерывно.

В солнечном коллекторе с тепловыми трубками каждая стеклянная вакуумная труба может быть легко отсоединена и, при необходимости, заменена на новую.

Сферы применения и требования к установке

Итак, где применяются солнечные водонагреватели?

  • Горячее водоснабжение частного дома;
  • Отопление;
  • Подогрев воды для дачных бассейнов;
  • Горячая вода для нужд сельского хозяйства и промышленности.

Солнечный водонагреватель для отопления дома

Рекомендации по установке важно учитывать, поскольку от этого целиком и полностью будет зависеть эффективность работы водонагревателя. Перечислим некоторые рекомендации специалистов:

  • Местом монтажа могут служить крыша дома, фасад, балкон;
  • Панель водонагревателя обязательно должна смотреть на юг;
  • При установке панели следует сделать угол наклона, равный широте вашего региона;
  • Поскольку водонагреватель постоянно принимает солнечную энергию, при небольшом потреблении воды может образоваться застой, где теплоноситель вполне может нагреться до 300 градусов. Поэтому запрещено использовать трубы из пластмассы и оцинкованного железа. Лучше всего выполнять змеевик из меди или нержавейки;
  • Обязательно нужно сделать изоляцию нагревающихся элементов водонагревателя, чтобы случайно не обжечься;
  • При выборе крепежа и изоляции также следует учитывать возможность застоя теплоносителя и его сильный разогрев. То есть, материалы лучше выбирать с запасом прочности. Многие солидные производители температуру застоя пишут в спецификациях или на корпусе устройства. Ориентируйтесь на это значение;
  • Панели солнечного водонагревателя должны располагаться на открытом месте с максимальным освещением солнцем. Вокруг не должно быть никаких высоких предметов, отбрасывающих тень;
  • Для увеличения эффективности водонагревателя нужно проводить его крепёж на специальном стеллаже, если такую схему установки предлагает производитель;
  • При установке каждый вид нагревателя может иметь свои особенности. Тут нужно ориентироваться на рекомендации производителя.

Виды солнечных коллекторов для нагрева воды в бассейне

Условно все аккумулирующие устройства делят на два типа:

  1. Открытые коллекторы отличаются расположением абсорбера. Резиновые или пластиковые шланги закреплены на основе, незакрытой стеклом. Солнечные системы эффективны только в жаркую солнечную погоду, используются чаще для обогрева частного бассейна.
  2. У закрытых коллекторов абсорбер спрятан под стеклом. Конструкция позволяет снизить теплопотери. Приборы солнечного подогрева воды закрытого типа способны работать в холодную погоду, главное, чтобы на них попадал солнечный свет.

Открытые и закрытые солнечные коллекторы отличаются устройством аккумулирующего элемента. От его конструкции аналогично зависит производительность оборудования.

Вакуумные гелиосистемы трубчатого типа в качестве аккумулирующего элемента имеют специальные колбы из стекла. В зависимости от конструкции, они бывают с одной или двумя стенками. Из колбы полностью выкачан воздух. Созданный искусственным путем вакуум является отличным теплоизолятором. Внутри стеклянной колбы с вакуумом расположена медная трубка теплообменника, по которой циркулирует вода из бассейна.

В одном гелиоколлекторе набор стеклянных колб с медными трубками подключен к основному узлу – распределителю. Модуль помогает смешивать потоки, направляет подогретую воду в бассейн, а из чаши забирает холодную жидкость.

Солнечные вакуумные гелиоколлекторы способны подогревать воду в бассейне даже с наступлением холодов. Однако их эффективность вдвое снижается. При ясной солнечной погоде поздней осенью коллектор компенсирует максимум 20% расхода энергоносителей, используемых для получения тепла.

Совет! Установленный солнечный вакуумный коллектор для бассейна закрытого типа способен обеспечить купальный сезон с середины весны до конца октября.

Панельные коллекторы внешне напоминают окно, только с темным стеклом. Прибор для обогрева воды в бассейне состоит из алюминиевого корпуса. Внутри установлен теплообменник из набора трубок. Они бывают медные или алюминиевые. Теплообменник соприкасается с металлической панелью с селективным напылением. Сверху аккумулирующий элемент закрыт темным стеклом.

Вода в теплообменнике быстрее нагревается за счет отраженного металлической пластиной солнечного тепла. Из медных или алюминиевых трубок она за счет принудительной циркуляции поступает в бассейн. Коллекторы панельного типа эффективны при солнечной жаркой погоде. Для подогрева бассейна их чаще используют на юге или в районах с умеренным климатом. После наступления холодов КПД гелиоколлектора сильно снижается.

Коллекторы пирамидального типа созданы для бытового применения. Оборудование эффективно с небольшими надувными и каркасными бассейнами. В жаркую солнечную погоду пирамидальные гелиоколлекторы способны поддерживать температуру воды в диапазоне от + 23 до + 25 оС.

В системе бассейна коллектор подключают к насосной станции. Нагрев воды происходит внутри абсорбера, роль которого исполняет намотанный на основание шланг сечением 25-40 мм. Под аккумулирующим устройством установлен зеркальный отражатель солнечного света. Сверху шланги обычно закрыты прозрачным колпаком.

Из всех существующих типов, пирамидального вида коллектор для бассейна своими руками собирают чаще всего. Это связано с простотой устройства и компактностью. Вдобавок за счет намотки шланга пирамидой увеличивается производительность оборудования.

Гибкий солнечный коллектор сделан из эластичных материалов, чаще всего используется резина. Внешне он напоминает коврик. Гелиоколлектор бывает только открытого типа. Используется он чаще всего с мобильными надувными бассейнами. Коврик легко сворачивается рулоном. Вместе со спущенной чашей бассейна коллектор легко перевозить в багажнике машины на дачу.

Скорость нагрева воды зависит от площади солнечного гелиоколлектора. Для каждого бассейна индивидуально подбирают коврик по размеру. Изделие укладывают на солнечном месте, подключают шлангами к насосной системе купели.

Виды солнечных коллекторов

Гелиосистемы делятся на два класса по: принципу нагрева и способу хранения теплоносителя. Первые используют встроенный бак теплоаккумулятор. Вторые подключаются к выносной накопительной емкости, устанавливаемой в непосредственной близости от коллектора или внутри здания.

При выборе гелиосистемы в первую очередь обращают внимание на тип баков аккумуляторов солнечной тепловой энергии, так как отличия конструкции и устройства отражаются на особенностях эксплуатации и технических характеристиках

Коллекторы с встроенным баком

Моноблочные гелиоколлекторы предназначены для работы в сезон весна-осень. Зимой оборудование отключают, сливают теплоноситель. Коллекторы со встроенным баком проще установить и обслуживать. Для использования требуется просто подключить гелиосистему к системе горячего водоснабжения или точке водоразбора.

Нагрев воды гелиоколлекторов со встроенным баком теплоаккумулятором происходит следующим образом:

  • солнечные лучи улавливаются абсорбером;
  • полученная энергия передается в змеевик, расположенный в встроенном баке теплоаккумуляторе;
  • происходит передача тепла, от нагретого теплоносителя воде, используемой для бытовых нужд.

В некоторых теплоаккумулирующих ёмкостях предусмотрен встроенный ТЭН, необходимый в случаях, если солнечный коллектор не смог обеспечить необходимым количеством горячей воды. Недогрев возможен в случае пасмурной или холодной погоды. Солнечный коллектор в нормальных условиях может нагреть объем воды до 200 л. в день.

Коллекторы с встроенным баком в основном работают без давления, c применением естественной циркуляции жидкости. Термосифонные гелиосистемы устанавливают в высшей точке ГВС, чтобы обеспечить необходимый напор воды, при открытии крана водоснабжения. Баки выдерживают максимальное давление не более 0,2 атм. После нагрева вода самотеком стекает к точке водоразбора.

Солнечные водонагреватели с встроенным баком отличаются несколькими преимуществами:

  • нагрев воды в солнечную погоду всего за 3-4 часа;
  • обеспечение потребности в ГВС от 3 человек и выше, в зависимости от площади абсорбирующей поверхности;
  • простой монтаж;
  • низкая цена.

Принцип термосифона широко используется в ГВС с солнечными коллекторами. Работа водонагревателя основывается на естественной конвекции, когда нагретая жидкость перемещается вверх, а остывшая опускается вниз. Непременное условие термосифонной схемы ГВС — резервуар для воды должен находится выше коллектора.

Гелиосистемы с выносным баком

Солнечные коллекторы, подключаемые к отдельно стоящему баку теплонакопителю, относятся к классу водонагревателей для круглогодичного использования. Нагрев воды продолжается в любое время года, при условии, что будет ярко светить солнце и температура воздуха не упадет ниже –50°С.

Для нагрева воды используется внешний бойлер косвенного нагрева, удаленный от источника тепла. В качестве теплоносителя используется антифриз. Нагрев ГВС коллектором с выносным баком осуществляется следующим образом:

  • абсорбер аккумулирует тепло и передает его жидкостному теплоносителю;
  • под давлением, нагретый антифриз поступает в теплообменник бака накопителя;
  • при прохождении через змеевик бака, теплоноситель нагревает воду.

Для обеспечения нормальной работы, гелиоколлектор с выносным баком подключается к насосной группе. Циркуляция теплоносителя осуществляется принудительно. Процесс и интенсивность нагрева, и давление регулируются автоматикой.

Главное достоинство гелиосистем с выносной емкостью — возможность круглогодичного применения. Недостаток: необходимость в подключении дорогостоящего оборудования, необходимого для нормальной работы гелиосистемы. Водонагреватель работающий под давлением имеет еще один минус: при отключении электроэнергии насосы перестают работать, что приводит к перегреву теплоносителя и негативно сказывается на работоспособности гелиоколлектора (проблема решается установкой ИБП).

Как правильно подобрать коллектор для нагрева бассейна

Количество тепла, передаваемого солнечным коллектором, напрямую зависит от размеров площади поверхности, которая поглощает излучение. На этот параметр оказывают влияние следующие основные факторы:

  • конструктивное исполнение (вакуумный, плоский);
  • место расположения совместно с ориентацией;
  • тип бассейна для установки — открытый или закрытый;
  • характеристики самого бассейна: площадь поверхности, глубина, возможность установки укрытия, эффективность поглощения солнечного излучения самим бассейном в зависимости от его цвета;
  • интенсивность использования искусственного водоема;
  • период времени нахождения в укрытом состоянии;
  • периодичность времени подачи свежей воды;
  • нормативные показатели температуры воды в бассейне.

На размеры коллектора влияние оказывают потери тепла, связанные с эксплуатацией бассейна. Если избежать потерь от разбрызгивания довольно трудно, то уменьшить габариты при сохранении эффективности помогут следующие рекомендации.

  • Много тепла уходит в процессе поверхностного естественного испарения. Уменьшить его поможет организация защиты бассейна от ветра.
  • Испарение в ночное время выше, чем в дневное. Поэтому рекомендуется в это время накрывать бассейн теплоизоляционным материалом. Утром скопившийся на внутренней поверхности конденсат следует убирать без попадания обратно в бассейн.
  • Уменьшить потери тепла через грунт для сборного бассейна на даче можно путем прокладывания теплоизоляционных матов.
