Как самому сделать терморегулятор для водонагревателя

Если при изготовлении водонагревателя бюджет очень сильно ограничен, то можно сделать терморегулятор для водонагревателя своими руками. Осуществляется монтаж термопрерывателя следующим образом:

  1. Снять с неисправного автомобиля любой марки термореле, которое управляет включением принудительного охлаждения двигателя.
  2. Установить тип резьбы этой детали.
  3. Подобрать подходящую по диаметру металлическую трубку и метчиком осуществить нарезку внутренней резьбы.
  4. Сделать отверстие в проточном водонагревателе и приварить трубку с резьбой.
  5. Вкрутить термореле, предварительно нанеся на резьбу высокотемпературный герметик.

Для правильного функционирования системы включения ТЭНа не обойтись без использования дополнительного источника 12 В и промежуточного реле. Реле устанавливаемое в систему должно быть обратного действия, то есть размыкать цепь при подаче на катушку низковольтного напряжения. Эта особенность связана с тем, что в автомобиле включение обдува радиатора осуществляется при превышении определённого значения температуры, в то время как проточный радиатор должен быть отключён в момент, когда значение температуры превысит критическое значение.

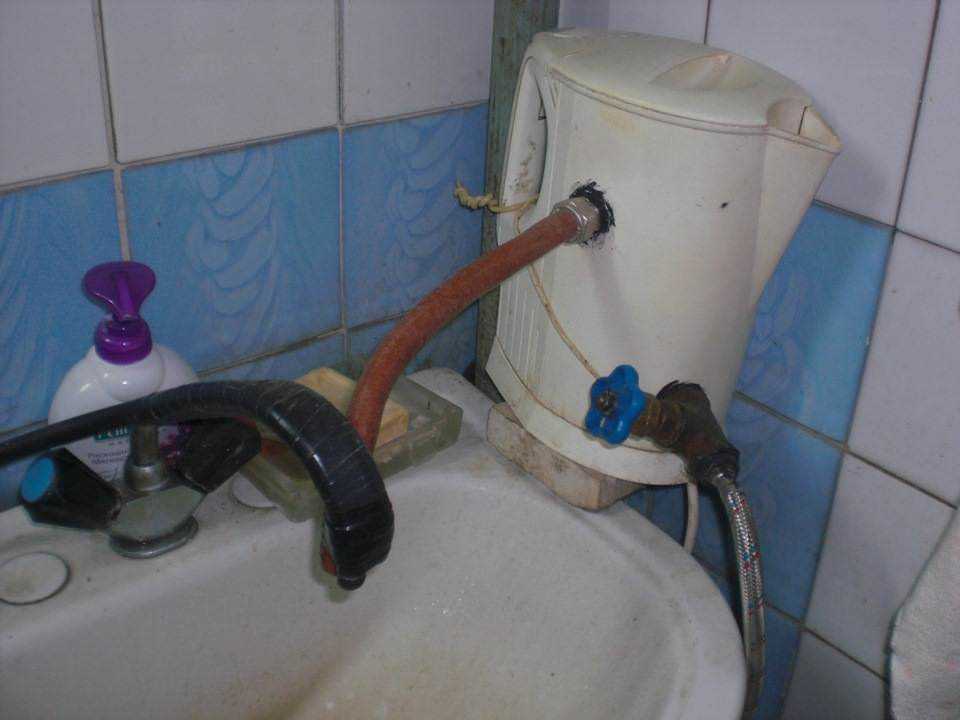

Технические характеристики самодельного электрического проточного водонагревателя

Технические характеристики водонагреватель проточный электрический имеет самые обычные. 3 кВт позволяют мыть руки, посуду, худо-бедно использовать душ. При необходимости можно установить и несколько ТЭНов, главное, не превысить квоту квартиры или частного дома по мощности. Иначе не только пробки выбьет, но возможна и локальная авария. Если энергетики что-то докажут, дело имеет все шансы дойти до суда или кончится штрафом.

Чтобы сделать проточный электрический водонагреватель для отопления, нужна очень большая мощность. Хотя бы 10 кВт. С меньшими показателями тепла в доме не добьешься. Настоящий промышленный проточный водонагреватель может мощностью превышать и 100 кВт. Производительность у него, разумеется, сказочная. В свете сказанного применения этой разновидности для дома нецелесообразно. У нас многие граждане не могут льготного тарифа за использование электрической варочной панели добиться. А тут согласовать самодельный прибор потребуется!

Как самому сделать терморегулятор для водонагревателя

Если при изготовлении водонагревателя бюджет очень сильно ограничен, то можно сделать терморегулятор для водонагревателя своими руками. Осуществляется монтаж термопрерывателя следующим образом:

  1. Снять с неисправного автомобиля любой марки термореле, которое управляет включением принудительного охлаждения двигателя.
  2. Установить тип резьбы этой детали.
  3. Подобрать подходящую по диаметру металлическую трубку и метчиком осуществить нарезку внутренней резьбы.
  4. Сделать отверстие в проточном водонагревателе и приварить трубку с резьбой.
  5. Вкрутить термореле, предварительно нанеся на резьбу высокотемпературный герметик.

Для правильного функционирования системы включения ТЭНа не обойтись без использования дополнительного источника 12 В и промежуточного реле. Реле устанавливаемое в систему должно быть обратного действия, то есть размыкать цепь при подаче на катушку низковольтного напряжения. Эта особенность связана с тем, что в автомобиле включение обдува радиатора осуществляется при превышении определённого значения температуры, в то время как проточный радиатор должен быть отключён в момент, когда значение температуры превысит критическое значение.

Устройство проточного нагревателя

Перечислим основные узлы и рассмотрим принцип работы. Корпус прибора оснащен проточным ТЭНом, который помещен в защитную колбу, поэтому практически не подвержен накипи. Вода проходит сквозь нагреватель, достигая оптимальной температуры. Преимущества такой работы в том, что вы в любое время можете получить горячую воду.

Чтобы создать электроводонагреватель, самое главное — приобрести ТЭН. У вас есть два варианта:

Простой — купить новый элемент в магазине

Важно правильно подобрать мощность: обычная сеть не выдержит более 5 кВт, а для дачи лучше брать 3-4 кВт.
Изготовить самодельный ТЭН.

Что понадобится для изготовления нагревателя:

  • Спираль (ТЭН).
  • Медная трубка для изготовления защитного корпуса.
  • Две трубки из стали с резьбой диаметром ½.
  • Лист стали толщиной 3 мм.
  • Нихромовая проволока.
  • Жаростойкий клей.
  • Антикоррозийная краска.
  • Газовая горелка.
  • Аппарат для сварки.
  • Болгарка.
  • Дрель.
  • Щетка по металлу.
  • Острый керн.
  • Электроды.
  • Молоток.

Как сделать ТЭН самостоятельно:

Закрутите спираль из медной трубки. Делайте не менее трех витков на расстоянии друг от друга.

  • Вокруг трубки плотно наматывайте проволоку, чтобы между витками не оставалось зазоров. На концах закрепите жаростойким клеем.
  • Для получения большей мощности спирали запитываются параллельно. При последовательном питании нагрев будет выполняться хуже.
  • Затем элемент размещается в медной трубке и запаивается.

Чтобы точно изготовить электрический прибор, нужно произвести расчет материалов.

Расчет для изготовления прямоточного ТЭНа

Нужно вычислить размеры будущего нагревателя, сколько потребуется проволоки и трубы из меди.

Сколько проволоки может понадобиться? Для принятия душа с нормальным напором и нагревом воды мощность должна составлять не менее 5 кВт. Из расчетов ниже видно силу тока:

Р=IхU; I=P/U=5000 Вт/220В=23 А

Поэтому заранее позаботьтесь о нормальной проводке в помещении. Лучше используйте кабель толстого сечения. Теперь вычислите показатели по такой формуле:

R (максимальное сопротивление составляет 1,1 Ом х мм²/м) = р (сопротивление проволоки) х L/S (площадь сечения).

Как узнать площадь поперечного сечения? Только методом вычисления:

S= πr² = 3,14х0,5²=0,8 мм²

Длина проволоки:

L= 8,8/1,4=6,2 м

Поделите это число на количество витков ТЭНа.

Допустим, размеры трубки равны 10 мм, а толщина 1 мм. При параллельном наматывании проволоки расстояние между витками должно быть 2 мм.

Как установить и подключить проточный водонагреватель

Прежде чем выбрать модель и схему установки водонагревателя, следует определиться с его назначением. Из него вытекают и технические характеристики. Ниже приведены нюансы подключения и монтажа проточного водонагревателя к электросетям и водопроводу в конкретных условиях.

В квартире и на даче

Подходят временные приборы малой мощности с небольшим суточным расходом. Устанавливаются на случай отключения горячей воды в городской квартире либо на даче на летний период. Для устойчивой работы безнапорного устройства его монтируют на 2 метра выше точки водоразбора.

Если же в доме или квартире нет централизованного горячего водоснабжения, лучше выбрать мощный напорный аппарат и систему разводки труб горячей воды. Такие устройства предназначены для круглогодичного применения и требуют минимального напора в магистрали от 1.5 до 2 атмосфер.

К смесителю

Маломощный проточный нагреватель подключают вместо излива или шланга душа смесителя. Такая схема используется как временная.

К водопроводу

Ниже приведена схема, позволяющая снабжать потребителей горячей водой, как от магистрали, так и от нагревателя.

Схема подключения к водопроводу

Электрический – к электросети

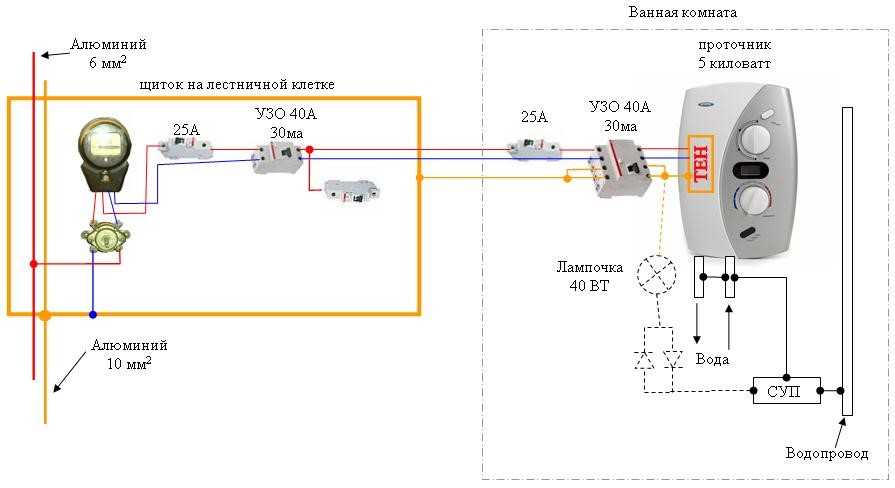

Один из вариантов приведен на схеме. УЗО следует размещать как можно ближе к нагревателю.

Подключение к электросети. (СУП – система управления подачей)

Электрический на душ

Устройства малой мощности, рассчитанные на единственную точку водопотребления, часто вместо выходного патрубка оборудованы изливом и/или шлангом для душа с лейкой.

Примеры монтажа водонагревателя для душа

Совершенно недопустимо устанавливать краны или другую запорную арматуру на выходной патрубок таких аппаратов. При включенном нагреве это приведет к перегреву и выходу из строя.

Газовый

Если в квартире или в доме подведен магистральный газ – газовый нагреватель будет удобным, безопасным и экономичным решением.

Газовые приборы имеют большую мощность и с легкостью обеспечивают несколько потребителей.

Для установки такого аппарата требуется согласование с местными газовыми службами

Схема подключения газового водогрея

Правила безопасности

Сразу после установки бойлера рекомендуется установить УЗО мокрой группы электропроводки. Это специальное устройство, которое может спасти вам жизнь в случае пробоя электрического тока через ТЭН на воду и через воду на вас или на членов вашей семьи.

Внимание! В комплекте бойлера может не идти шнур с вилкой, это нормальная ситуация! Такие приборы запитываются к сети на-прямую. Это косвенно сделано для того, чтобы подключением вашего бойлера занимался электрик, который параллельно оценит пропускную способность вашей проводки и сделает вывод, предназначена ли она вообще для таких нагрузок!

Конструкция проточного электрического водонагревателя

Накопительный водонагреватель, как известно, имеет ТЭН. Вот точно так же устроены и проточные модели. Но поскольку опасность для спирали повышенная, то электрические водонагреватели проточного типа имеют пару степеней защиты: (См. также: Как выбрать электрический водонагреватель)

  1. Датчик перегрева отрубает питание, лишь только температура в миниатюрном баке превысит некий порог. Термостат представляет собой обыкновенную биметаллическую пластину, которая рвет электрический контакт.

На входе обычно имеется датчик давления воды или ее расхода. В частности, прибор не включится, если значение, например, менее 0,5 бар. В проточных водонагревателях, которые работают на расход, минимальное значение потока составляет 1,2 литра в минуту.

Поэтому, если проточный водонагреватель, только из магазина и не хочет работать, то первым делом откройте посильнее воду. Обычно прибор ставится вместо крана, часто имеет в комплекте душевую насадку. Вот почему требования к классу защиты корпуса особые. Обычно это не ниже ip25. Мы полагаем, что самодельный проточный водонагреватель в ванной ставить нельзя ни в коем случае. Просто нет возможности гарантировать на сто процентов то, что корпус будет собран по всем нормам. Другое дело – поставить его где-нибудь в закутке, где никто до него не дотронется. И, конечно же, корпус следует заземлить, чтобы чего не вышло. Можно это сделать через вилку, или оставить клемму прямо на корпусе. (См. также: Водонагреватель для бассейна своими руками)

Как подсоединить проточный водонагреватель к электросети

ГОСТ МЭК 60335-1-2008 (IEC 60335-1:2006), IEC 60335-2-35-2014, общие ПУЭ, СНиП правила установки на электросеть закрепляют нормативно. Подсоединение проточника к электропитанию – при подготовке к монтажу нужно учесть:

  • обязательные заземление и автоматика защиты, отключающая питание при замыканиях, попадании тока на корпус, скачках напряжения. Идеально, если обеспечены две меры одновременно. В новых домах (с 1998 года) проводка 3-жильная, имеет «землю». В старой застройке придется тянуть отдельную линию;
  • проводка (электричество при подключении ведут от распредщитка):
    • для старого жилья с 16-амперными пробками подойдут бойлеры до 3,5 кВт, но «с натяжкой»;
    • в новой застройке, домах с электроплитами счетчики обычно 40-, 32-амперные – там допустимы изделия до 6 – 8 кВт;
  • учитывают:
    • суммарную нагрузку на линию – если ее достаточно только для ЭВН, нельзя подсоединять к ней другие электроприборы;
    • сечение жил – для подключения проточного электроводонагревателя нужен провод сечением минимум 2,5 мм². Допустимы алюминиевые, но для надежности всегда рекомендуют медные, выдерживающие большую нагрузку.

Ограничения и рекомендации по мощности потребителей при подключении проточного водонагревателя к электросети:

  • сечение медных жил 2,5 мм² (это минимум) достаточно для 5,9 кВт, для 3,5 кВт этого хватит. Если водонагреватель используется для душа, то комфортная мощность 6 – 8 кВт, потребуется 4 мм²;
  • в квартирах на одной розеточной линии редко бывает по одной розетке, это надо учесть, чтобы не подключать приборы, которые создадут перегрузку, так как мощность потребителей суммируется;
  • есть проточники:
    • однофазные с диапазоном мощности 3 – 12 кВт – проводка трехжильная (220 Вольт);
    • трехфазные, 12 – 30 кВт – четыре жилы (380 Вольт);
  • рекомендовано, особенно если нет заземления, ставить автоматику защитного отключения:
    • УЗО и автовыключатель;
    • дифференциальный автомат, другое название АВДТ – автоматический выключатель диф. тока;
  • по надписи на розетке и ее форме можно определить, на какую мощность рассчитана линия.

Таблицы для определения сечения жил:

Для медного трехжильного кабеля, одна фаза, напряжение 220 Вольт
Мощность водонагревателя, кВт  3,5  12
Сила тока, А  4,5  9,1  13,6  15,9  18,2  27,3  36,4  54,5
Рекомендуемое сечение токопроводящей жилы кабеля, мм²  1,5  2,5  2,5  10
Максимальная длина кабеля, м  35  17  17  25  22  23  27  30
Для медного четырехжильного кабеля, три фазы, напряжение 380 Вольт
Мощность водонагревателя, кВт  13  15  18  21  24  27  35
Сила тока, А  9,1  19,5  22,8  27,3  31,9  36,5  41,0  53,2
Рекомендуемое сечение токопроводящей жилы кабеля, мм²  1,5
Максимальная длина кабеля, м  50  52  48  40  51  45  53  41
Мощность водонагревателя, кВт  2 – 3  4 – 5  6 – 8  9 – 10
Сечение медных жил, мм²  1,5 – 2,5  2,5 – 4  4 – 6  6 – 10
Номинальный ток автовыключателя, А  16  25  40  50
Разновидность Внешний вид
Советский вариант на 6 Ампер. Ставили на проводку, которая не подходит для водонагревателей.
Тип F с заземлением на 10 и 16 А (корпус может быть усиленный).
Тип F на 32 А.

При подборе дифавтомата руководствуются таблицей:

Схема подсоединения розетки (проводки) для проточника:

  • «землю» к соответствующей клемме в распредщитке;
  • фазу и рабочий ноль тоже подключают к щитку, но через дифференциальный автомат, где он обычно и находится.

Типовые электрические схемы подключения проточного водонагревателя:

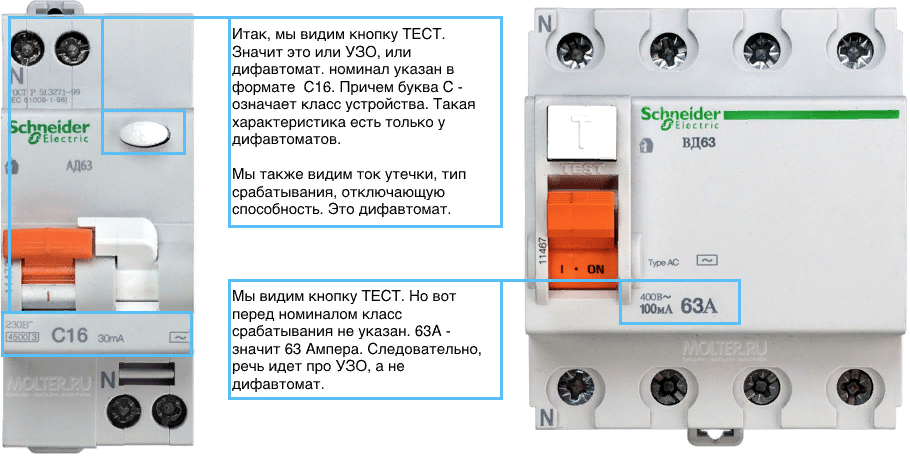

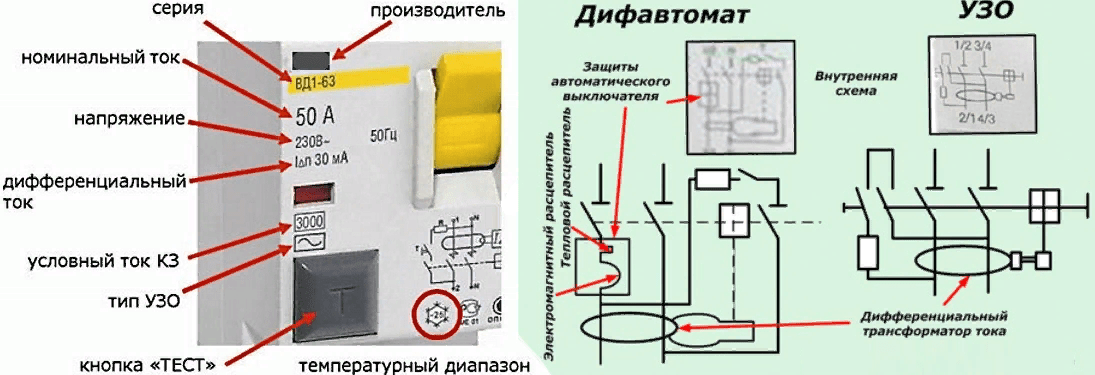

Дифференциальный автомат и автоотключение – не одно и то же, хотя функции схожие:

  • вместо дифференциального автомата можно ставить устройство защитного отключения плюс автомат защиты;
  • АВДТ применяется чаще, он привычнее, это простое, эффективное и более универсальное решение, совмещает два вышеуказанных устройства.

Для безопасной установки необходимо и строго рекомендовано заземление, если его нет, хотя бы должно быть защитное отключение или АВДТ. Варианты работы устройств:

  • полную защиту от удара током, скачков напряжения обеспечат только заземление и указанная автоматика одновременно: отключение произойдет мгновенно после пробития фазы, полностью исключено поражение током пользователя, даже на доли секунды;
  • требования для установки в крайнем случае допускают отсутствие заземления: использование проточника возможно, но только с защитным отключением, которое сработает при касании человека к корпусу с напряжением. Удар током будет, но доли секунды – период равняется времени срабатывания АВДТ. Это лучше, чем ничего.

Утепление водонагревателя

  • К поверхности корпуса приваривается 7-10 угольников так, чтобы вторая полка пролегала параллельно поверхности трубы. Сварка осуществляется не сплошным швом, а посредством четырех прихваток, длина которых составляет 1 см.
  • Из тонкого листового материала вырезается полоска шириной на 2 см больше, чем расстояние между торцевыми кругами основания. Длины полоски должно хватить на обертывание прибора.
  • С двух сторон полоски делаются бортики, ширина которых составляет 1 см. Посредством секатора или ножниц для резки металла бортикам придается пилообразная форма. Зубцы размечают зигзагом. Они должны иметь форму равностороннего треугольника. Зубцы на краю полоски, которые находятся напротив уголка, срезаются.
  • Полоска прикладывается к уголку. Следует обеспечить ее правильное направление, чтобы осуществить оборачивание агрегата. После установки заклепок исправить ошибки в работе будет невозможно.
  • Далее следует просверлить полоску и уголок. Следует сделать семь отверстий и скрепить детали при помощи устройства для клепания.
  • Вырезается кусок нужного размера из минеральной ваты и вставляется между уголком, к которому прикреплен тонкий металл и соседний уголок.
  • Утеплитель покрывается металлом и закрепляется при помощи заклепок.
  • Аналогичная операция осуществляется и с другими уголками.

Советы: как сделать электрический водонагреватель своими руками

Жильцы частных домов часто испытывают неудобство из-за отсутствия оснащения горячей воды. Достаточно хлопотная добыча горячей воды делает жизнь неудобной и приводит к затрате времени. Покупка и установка электрического котла нагревания, который может решить данную проблему, будет стоить довольно дорого.

В конструкцию бойлера входит емкость с достаточным объемом, ТЭН, отвечающий за тепло и его подачу. Емкость для самодельного бойлера нужно выбирать такую, которая будет меньше всего склонна к коррозии.

Как изготовить змеевки для водонагревателя:

  • Для изготовления можно использовать металлическую трубу.
  • Изготовить змеевик можно из металлопластиковой трубы, которая имеет маленький диаметр.
  • Чтобы легко сделать змеевик, можно использовать трубу, которая будет иметь цилиндрическую форму.
  • Один конец трубы нужно зафиксировать на стержне, производя медленное вращение, которое позволит проконтролировать плотность витков и их свободу.

Важно помнить о том, что на металлическом змеевике со временем образовывается накипь, поэтому время от времени нужно производит его чистку. Чтобы сохранять тепло, бойлер должен иметь хорошую теплоизоляцию. Для этого можно использовать самые разнообразные материалы: пеноплен, изолон, пенополиуретан

Для этого можно использовать самые разнообразные материалы: пеноплен, изолон, пенополиуретан.

Пошаговая инструкция для изготовления водонагревателя своими руками

Для наглядности лучше посмотреть видео одного из проводящихся мастер-классов, чтобы понять специфику предстоящей работы, которая протекает в такой последовательности: Используем б/у баллон в качестве бака, обрабатываем нитрогрунтовкой его внутреннюю поверхность. Для этого сначала разрезаем сваркой его пополам, после проведенных процедур вновь тщательно спаиваем. Если этого не сделать, то вода будет пахнуть газом. «>»>»>»>»>»>

Установка газовой колонки в квартире — инструкция по скрытому монтажу и подключению (105 фото)

На холодном водоотводе (на одном из его концов) делаем рассекатель. Для ограничения теплопотерь, изолируем всю конструкцию (используем подложку с фольгою под ламинат). Крепим полученное устройство для нагрева воды к стене. Дальше остается лишь правильно подключить водонагреватель к электросети. То, как это будет сделано – непринципиально. Можно смонтировать рядом розетку и использовать штепсельную вилку, когда его нужно включить. Или предварительно сделать нужную разводку с использованием автоматического выключателя и реле напряжения. Схемы подключения – различны, Но – ничего сложного в них нет. Что касается проточных водонагревателей, то они в силу высокой мощности потребления тока малоприменимы в частном доме. Наиболее популярен выше рассмотренный тип устройства, который намного легче сделать своими руками без каких-либо сложностей. Если уж сильно хочется иметь проточный водонагреватель в своем частном доме, то его конструкцию можно включить в цепь автономного отопления и использовать нагревательные элементы такой нагрузки, которую выдерживает бытовая сеть без горения изоляции и выбивания предохранителей.

Бесшумный вентилятор для ванной комнаты — рейтинг лучших моделей для различных систем вентиляции
Система приточной вентиляции: классификация, особенности работы и правила монтажа (90 фото)

Что можно сделать из старого нагревателя «Аристон»

«Счастливые» обладатели водонагревателей «Аристон», после многократной замены нагревательного элемента, решаются на покупку и установку устройства другой марки. Из старого же прибора получается отличный вариант дачного душа, вода для которого нагревается за счёт солнечной энергии. Для переделки устройства в водогрейный бак необходимо:

  1. Болгаркой распилить внешний корпус устройства и удалить его.
  2. Очистить внутренний бак от термоизоляции.
  3. Обезжирить поверхность.
  4. Окрасить бак в чёрный матовый цвет любой краской по металлу.
  5. Установить и подключить бак к летней душевой системе.

Монтаж бака должен быть осуществлён на высоте не менее 2,5 метров на открытом для солнечного света участке. Наиболее правильным будет установка водогрейного устройства непосредственно на крыше летнего душа. Ёмкость следует установить в вертикальном положении, а подключение воды необходимо произвести к сливному патрубку устройства, ведь, в отличие от электрической модели, в летнем душе слив воды будет осуществляться самотёком.

Этот вариант дачного душа является самым простым, при желании можно изготовить более сложную конструкцию устройства осуществляющего нагрев жидкости за счёт солнечной энергии.

Применение обратного клапана

Этот механизм относится к системе безопасной эксплуатации. Его использование на устройстве, работающем под давлением, необходимо.

При нагревании вода в бойлере заметно увеличивает свой объем, в результате чего растет давление в сосуде. Крайним проявлением этого процесса является его разрыв. В результате помещение наполняется паром и горячей водой, что может нанести людям значительный вред.

Установленный на бойлере клапан при достижении критичных значений открывает пружинную заслонку для сброса воды, которая выводится через штуцер. Для ее утилизации на штуцер устанавливается шланг, подключаемый к ближайшему сбросу в водопровод канализации. Его нужно надежно закрепить, поскольку сброс может производиться с большим напором. После сброса излишней воды пружинный клапан закрывается.

На клапане также имеется рычаг для сброса воды, который можно использовать принудительно в ручном режиме.

Делаем бойлер своими руками

Водонагреватели с косвенным нагревом могут иметь самую различную конструкцию и конфигурацию. Главное они должны быть выполнены точно по расчетам, с использованием высококачественных материалов и в соответствии с установленной технологией обработки, для того чтобы получить изделие, способное работать в условиях высоких температур и под давлением. Процесс производства разбит на несколько важных этапов.

Подготовка бойлерной емкости

Выбирая конструкцию бака, нужно обратить внимание, как будет заводиться в корпус змеевик. Если в корпусе имеется монтажная крышка, то проблем для мастера с обвязкой теплообменника не будет. В том случае когда емкость целостная, то потребуется выполнить крышку самостоятельно, отрезав верхнюю часть и закрепить ее на болтовом соединении по всей длине окружности с предварительной установкой резиновой прокладки

Самым удобным вариантом для монтажа считается конструкция, которая имеет две крышки — верхнюю и нижнюю

В том случае когда емкость целостная, то потребуется выполнить крышку самостоятельно, отрезав верхнюю часть и закрепить ее на болтовом соединении по всей длине окружности с предварительной установкой резиновой прокладки. Самым удобным вариантом для монтажа считается конструкция, которая имеет две крышки — верхнюю и нижнюю.

Далее на корпусе высверливают два отверстия для концевых участков змеевика. Диаметр отверстий обязан согласоваться с диаметром резьбы фитингов плюс 1-2 мм. Фитинги пропускают в технологические отверстия, с предварительной установкой уплотнительных колец.

Дальше с наружной стороны корпуса поворачивают встречные фитинги и сильно затягивают их. Такое соединение дает устойчивость конструкции змеевика, которую дополнительно усиливают опорами внутри корпуса, чтобы предотвратить вибрацию и шум во время циркуляции теплообменника.

В корпусе емкости запрессовывают патрубки для входа/выхода нагреваемой среды и линии дренажа, на которых устанавливается запорно-предохранительная арматура. На корпусе определяют место врезки для стрелочного термометра.

Изготовление и обработка змеевика

Сделать теплообменную спираль собственными силами опытному мастеру не сложно. В данном способе главное условие — произвести высококачественную намотку.

Выполнять ее желательно из труб, обладающих хорошей теплопередачей и антикоррозионными свойствами: медь и нержавеющая сталь. Хотя последний вариант трудно согнуть и придать нужную форму.

Готовый змеевик

Преимущественной для этих целей является медная трубка, которая гнется без предварительного нагрева горелкой. Под намотку применяют барабан из нужного материала с меньшим диаметром рабочей емкости водонагревателя на 8-12%. После выполнения намотки, витки труб раздвигают между собой до 5 мм.

Изготовление и обвязка БКН

Прежде всего самостоятельно изготовленный бойлер косвенного нагрева подсоединяют к внешнему источнику нагрева: трубы центральное отопление или в самостоятельный контур котлоагрегата автономного отопления.

Изготовленную спираль помещают внутрь корпуса и обвязывают с подающим теплоносителем. До того как закрыть корпус крышкой опрессовывают греющий контур. Для этого запускают циркуляцию теплоносителя путем открытия вентиля на подаче и обратке и внимательно осматривают змеевик на предмет утечек.

Схема обвязки БКН

Далее по схеме обвязывают конструкцию с линией ГВС через запорно-регулирующую арматуру. По схеме бак связывают с подачей холодной воды, выход ГВС с внутридомовым трубопроводом горячей воды идущем на смесители и дренажной линий, для слива воды при ремонте и обслуживании. На выходе из БНС монтируется термометр и манометр, чтобы можно было контролировать параметры нагретой воды.

Если бак имеет систему автоматического регулирования и защиты, устанавливают первичные датчики по температуре и давлению для защиты БКН от высоких параметров нагрева.

Теплоизоляция

Для того чтобы уменьшить тепловые потери от БКН и обеспечить его аккумулирующими тепловыми свойствами, выполняют наружную теплоизоляцию конструкции.

Теплоизолятор фиксируют с применением монтажного клея, стяжки проволокой либо иным образом. Имеет большое значение, чтобы корпус был защищен полностью, так как от качества термоизоляции будет зависеть КПД работы системы, и как долго бак сможет сохранять горячую воду.

Очень часто на практике термоизоляцию выполняют с применением второго бака большего диаметра, в который вставляется рабочая емкость, а пространство между ними заполняют утеплителем.

Пошаговое руководство по сборке

  1. Определите, какого размера вы будете делать водонагреватель и где его крепить. Лучше всего он работает на южной стороне крыши, в этом случае его греют утренние, дневные и вечерние лучи солнца.
  2. Вырежьте из фанеры прямоугольную основу подходящего размера.
  3. По периметру прикрутите к ней строганые бруски, чтобы получилось подобие пожарного щита.
  4. Бруски соедините друг с другом, это увеличит жёсткость конструкции.
  5. Внутренность получившегося ящика обшейте вспененным фольгированным утеплителем с помощью степлера. Укладывайте утеплитель фольгой наружу.
  6. Нарежьте из строганой доски кусочков длиной 15 см и один край обрежьте полукругом, чтобы диаметр круга был равен ширине доски. Это будут направляющие для шланга.
  7. Прикрутите направляющие к фанере со стороны утеплителя так, чтобы уложенный на них шланг образовал змейку. В месте поворота шланга расстояние между витками не должно быть больше диаметра шланга. С помощью лобзика вырежьте в нижнем бруске две канавки для входа и выхода шланга.
  8. Из тонкой фанеры вырежьте полоски шириной 4 см.
  9. С помощью степлера прикрепите фанерные полоски к лицевой поверхности брусков, чтобы они образовали ступеньку, которая не даст стеклу двигаться.
  10. Поднимите водонагреватель на крышу и прикрепите к южной стороне. Если возможно, установите его горизонтально, ведь чем меньше угол относительно земли, то больше КПД.
  11. Уложите шланг по направляющим и закрепите с помощью петелек из вязальной проволоки. Петельки крепите к фанере так, чтобы они не были выше направляющих, иначе лопнет стекло.
  12. Вместо резинового шланга используйте медную или стальную трубку толщиной 5–10 мм или змеевик, снятый со старого холодильника. В этом случае направляющие не понадобятся, однако придётся гнуть трубы так, чтобы радиус поворота был не меньше 5 диаметров. После придания трубке необходимой формы накройте её листом тонкой жести, покрашенной в чёрный цвет, и закрепите в корпусе водонагревателя.
  13. Вырежьте стекло по размеру, установите на водонагреватель и закрепите с помощью реек, которые необходимо укладывать точно на брус.
  14. Подключите к водонагревателю трубы и подайте воду.

Заключение

Стремительное подорожание энергоресурсов заставляет многих создавать дешевые альтернативные приспособления. Многие сооружают водонагреватель своими руками и создают комфорт при минимальных затратах.

Водонагреватель — это устройство, предназначенное для трансформирования различного рода энергии в тепло, передаваемое затем теплоносителю, в качестве которого используется вода. Промышленность предлагает различные варианты таких устройств. Источником тепла в них может быть электричество, газ, твёрдое или дизельное топливо. Наряду с этим становятся популярными и альтернативные источники энергии — солнце, ветер.

Все представленные на рынках системы для подогрева разделяются на два типа:

Конструкция первых предполагает использование бака, в котором поддерживается определённая температура. При открытии крана в герметичную ёмкость поступает холодная вода, а горячая выдавливается в трубопровод. Таким образом, в середине бака постоянно находится какое-то количество нагретого теплоносителя. Накопительные агрегаты отличаются своими размерами и длительным нагревом воды. Их использование оправдывается в системах с большим количеством водозаборных точек. Устройства выпускаются с объёмом бака от 10 до 200 литров.

Проточные же приспособления имеют совершенно иной принцип работы. В них вода нагревается только в случае её циркуляции, то есть когда открывается кран. Их преимущество — в небольших габаритах и простой установке. Из существенных недостатков выделяют большую мощность, необходимую для быстрого нагрева воды.

При этом, если одновременно используется несколько водозаборных точек, бак не сможет обеспечивать равномерный нагрев и температура теплоносителя начнёт скачкообразно изменяться. Практически, чтобы из крана потекла вода с нормальной температурой, понадобится от 30 секунд до 2 минут.

Нагрев теплоносителя происходит с помощью газовой горелки, расположенной снизу бака, или электронагревательного элемента (ТЭН). Но существуют также изделия, использующие для поддержания температуры теплоносителя водяной или паровой обменник.

Кроме бака и источника тепла, в конструкцию накопительного устройства входят:

  1. 1. Устройство контроля температуры. Это совокупность приборов, предназначенная для поддержания установленного значения нагрева. Чаще всего используются термодатчики, подключённые к блоку электроники, которая управляет включением и отключением системы нагрева.
  2. 2. Защита. Для избежания повышения давления внутри бака, возникающего из-за расширения нагретой воды, используются различные приспособления. Это может быть как дополнительный расширительный бачок, так и предохранительный клапан. Кроме этого, в зависимости от источника нагрева используется комплекс защитных устройств, предотвращающий утечку газа, возникновения пробоя тока на корпус.
  3. 3. Раструб. В водонагревателях используются две трубы: одна служит для подвода холодного носителя, а вторая — для выдачи горячего.
  4. 4. Обратный клапан. Это небольшое устройство позволяет сохранять воду в баке, даже если в подводящей системе она будет отсутствовать. Он пропускает среду в одном направлении и не даёт ей протекать в обратном.

Бойлеры могут быть закрытого и открытого типа. Первые используются совместно с системой централизованного водоснабжения, а вторые предназначены для обслуживания одной водозаборной точки посредством перекрытия трубопроводной воды не на выходе, а на входе в бойлер. Именно такой водонагреватель сделать своими руками проще всего.

Выводы и полезное видео по теме

От правильной установки приборов нагрева воды зависит работа ГВС и отопительной системы, поэтому важно учесть все монтажные нюансы. Несколько практических советов представлено в видеороликах. Профессиональные советы:

Профессиональные советы:

Рекомендации по самостоятельному монтажу:

Всегда рекомендуется тщательно контролировать ход монтажных работ, руководствуясь параллельно прилагаемой документацией на установку конкретной модели бойлера.

Нередко пользователи монтируют систему, не удосуживаясь взглянуть на прилагаемую схему. Подключить две водяных трубки и вставить вилку в розетку – такие действия для них кажутся обычным делом. Но техника ошибок не прощает.

У вас есть личный опыт установки и подключения водонагревателя? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лофт-студио
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
