Какой фундамент выбрать для дома из бруса - обзор возможных вариантов

Каркасный дом на незагублённом (мелкозаглублённом) фундаменте

В России незаглублённый (мелкозаглублённый) фундамент во всех его вариациях малоизвестен и малопопулярен. Размышлять о причинах этого мы не будем потому, что единственное, что нас в данный момент интересует это несколько важных отличий системы каркасного дома с мелкозаглублённым фундаментом от рассмотренной ранее системы.

А именно:

все нагрузки от каркасного дома на фундамент и далее на грунт, рассмотренные нами в подразделе «Система каркасного дома с загублённым фундаментом» действуют точно также,
в случае с незаглублённым фундаментом, грунт не оказывает на него горизонтальных нагрузок и передаёт на фундамент в зимний период только вертикальные нагрузки, вызванные морозным пучением грунта; вертикальные нагрузки и вызванными ими вертикальные перемещения фундамента могут быть достаточно большими (до 10 сантиметров).

ВЫВОД 1Незаглублённый (мелкозаглублённый) фундамент для каркасного дома предпочтительнее, чем загублённый, так как на него в зимний период действуют только горизонтальные нагрузки и не действуют вертикальные.

Свайный фундамент

Свайный фундамент отлично подходит под сруб для бани. Этот вариант оказывается намного лучше всех остальных, если сделать все работы по закладке основания планируется без привлечения специалистов своими руками. Особенно часто установка свайного основания производится на слабых, неустойчивых, а также пучинистых грунтах. Для данной разновидности фундамента используются деревянные, бетонные, а также стальные виды свай.

Предлагаем ознакомиться: Баня с паром как называется

Между стальными и всеми остальными разновидностями свай существует достаточно существенная разница. Стальные сваи обычно производятся в винтовом исполнении. Они в отличие от остальных не вбиваются, а вкручиваются в грунт.

К числу основных преимуществ правильно заложенного свайного фундамента относятся:

относительно низкая цена такого основания под сруб бани;
быстрый монтаж фундамента для бани из бревна;
небольшая глубина, позволяющая осуществить все работы без привлечения профессионалов.

Какие особенности каркасных домов влияют на фундамент

При выборе фундамента для каркасного дома учитывают такие особенности технологии:

сравнительно небольшой вес коттеджа (основной стройматериал это дерево, которое значительно легче бетона или кирпича);
применяется нижний пояс обвязки (брус или толстая доска, уложенные на фундамент и служащие основой стойкам каркасных стен);
легко просчитываемое распределение нагрузок от каркаса на основание.

Простота расчета нагрузок определяется технологией каркасного домостроения, которая делится на следующие этапы:

на возведённое основание монтируют вертикальную каркасную конструкцию из деревянных брусьев по всему периметру.
области между направляющими заполняют утеплителем и закрывают снаружи сэндвич-панелями или ОСП-щитами.
выполняют обшивку стен стройматериалом для внутренней и внешней отделки.

Для специалистов не составляет большой сложности рассчитать вес стройматериалов, применяемых на каждом этапе, поэтому «мощность» фундамента можно рассчитать достаточно точно.

В итоге, стоимость проведения геологической экспертизы окупится несколько раз, а вы получите гарантированно качественный фундамент.

Типы и виды фундамента для строений из дерева

Типы и виды фундамента

На данный момент выделяются следующие типы фундаментов для деревянного дома:

ленточный;
столбчатый;
свайный;
плитный.

Ленточный фундамент

Ленточная конструкция является самой широко распространенной на сегодняшний день. Ее можно разделить на следующие группы:

Заглубленная.
Мелкозаглубленная.
Незаглубленная.

Возведение заглубленного ленточного фундамента актуально в том случае, если глубина промерзания грунта значительна, грунтовые воды находятся очень близко к поверхности или строение будет иметь подвал, цокольный этаж или гараж.

Мелкозаглубленная конструкция лучше всего подходит именно для домов из дерева. Это объясняется тем, что вес таких строений гораздом меньше, чем кирпичных. Высота для деревянного дома над землей варьируется в диапазоне от тридцати до пятидесяти сантиметров. По этой причине он используется в тех ситуациях, когда требуется сэкономить на фундаменте без потери его качества.

Незаглубленный фундамент подходит для небольших деревянных построек или те, которые необходимы только на время.

Процесс возведения ленточного фундамента можно представить в виде следующих этапов:

Рытье котлована. Значение глубины фундамента деревянного дома в обязательном порядке должно быть больше, чем значение глубины промерзания грунта (примерно на двадцать сантиметров). Что же касается ширины котлована, то это значение равно ширине фундамента, к которой добавлено полметра для опалубки и удобства работы.
Создание подушки из песка и цемента. На дно котлована помещается смесь песка и цемента. Толщина слоя должна составлять не менее пятнадцати сантиметров, а лучше – двадцати сантиметров. Смесь необходимо уплотнить: для этого она сначала поливается обычной водой, а затем утрамбовывается. Предназначение песчано-цементной подушки – снижение нагрузки на конструкцию.
Создание опалубки. Чтобы поверхность конструкции была максимально ровной, сбивать опалубку нужно с внутренней стороны, а гвозди вбивать с внешней. При следовании этому совету также облегчится демонтаж опалубки.
Установка распорок.
Укладка арматуры. Соединять элементы между собой посредством сварки нельзя ни в коем случае: можно пользоваться только проволокой.
Прокладка труб. Они необходимы для коммуникаций.
Заливка бетона.

Столбчатый фундамент

Эта конструкция подходит для почвы с серьезной глубиной промерзания, которая в то же время регулярно вспучивается. Также этот фундамент может быть применен на неровной местности.

Устройство столбчатой конструкции предполагает применение блоков из бетона, кирпичей и асбестовых труб. Поэтому он не подходит для строений с подвалом или цокольным этажом.

Технология возведения столбчатого фундамента выглядит следующим образом:

Определяется место, на котором будут установлены столбы. Несмотря на то, что расстояние между ними определяется размером дома, оно не должно быть меньше полутора метров.
Установка столбов. Они углубляются в грунт ориентировочно на 50 – 70 см. При этом под каждым из них должна быть изготовлена песчано-цементная подушка.

Свайный фундамент

Такие дома строятся на территориях с неровным рельефом или в том случае, если почва неустойчива. Также он подходит в ситуации, когда уровень залегания грунтовых вод высок или часто меняется.

Свайная конструкция устраивается практически также, как столбчатая. Единственным отличием является то, что элементы в этом случае не просто углубляются в землю, а ввинчиваются. Это возможно благодаря тому, что на конце каждой сваи имеется бур.

Плитный фундамент

Плитный фундамент незаменим при подвижном грунте. Устройство этого фундамента предполагает изготовление монолитной плиты из бетона с армированием. Ее площадь в точности соответствует площади дома. Одним из плюсов такой плиты является то, что она подвижна, благодаря чему дом при движении грунта не повреждается.

Плитный фундамент возводится следующим образом:

Сначала вырывается котлован. Так как он будет большого размера, то, скорее всего, без привлечения спецтехники обойтись не получится.
Создание подушки из цемента и песка.
Укладка арматуры.
Заливка бетоном.

Устройство плитного фундамента – задача не из легких. Главная трудность этой работы заключается в достижении равномерного высыхания бетона по всей поверхности плиты. Поэтому, если плиточный фундамент – единственно возможный вариант, то лучше всего обратиться за помощью к специалисту.

Что такое свайно-ростверковый фундамент?

Свайно-ростверковый фундамент — это опорная конструкция, состоящая из системы вертикальных опор (свай), входящих в жесткий контакт с плотными слоями грунта (глинистыми, крупнообломочными или скальными), и наружного пояса обвязки, несущего стены дома и передающего нагрузку на сваи.

Все вопросы и методики строительства свайно-ростверковых оснований регулируются СНиП 2.02.03-85. Существуют разные варианты конструкции, в которых используются те или иные виды свай, размеры и материал ростверка.

Сочетания этих элементов дают возможность получить наиболее подходящую конструкцию фундамента, обладающую оптимальным набором параметров для заданных условий.

ОБРАТИТЕ ВНИМАНИЕ!

Свайно-ростверковый фундамент очень похож на свайно-ленточный тип, что вызывает немало споров и разночтений. Некоторые специалисты объединяют их в единую группу, другие принципиально делят их по способу опоры ленты. Общего мнения они так и не достигли, что необходимо учитывать при изучении специальной литературы.

С монолитным ростверком

Свайный фундамент с монолитным ростверком представляет собой систему свай, погруженных в грунт на необходимую глубину.

На верхней части устанавливается монолитный железобетонный ростверк, который имеет со сваями общий арматурный каркас и максимально жестко связан с ними.

Внешне ростверк выглядит как некое подобие традиционной ленты, но разница между ними в том, что лента передает нагрузку на поверхность грунта, а ростверк распределяет ее по системе вертикальных опор и, через них, на плотные слои грунта.

При этом, в большинстве случаев, габариты о общие параметры у ленты и ростверка мало отличаются и обладают практически равными возможностями. Свайно-ростверковый фундамент такого типа представляет собой максимально жесткую конструкцию, способную выдерживать все внешние нагрузки.

В частности, такое основание отлично себя зарекомендовало на проблемных грунтах, расположенных на склоне. Подобна конструкция — единственная, способная выполнять свои функции в подобных условиях.

Утепление и пароизоляция

Плюсы и минусы каркасной бани определяются качеством её утепления. Правильным выбором теплоизолирующего материала, способа его монтажа в стену, пол, потолочное перекрытие. Каркасная баня должна сохранять тепло, а утеплитель определяет её способность беречь его внутри помещения.

Отзывы владельцев о каркасной бане часто грешат на неправильное обустройство стен, некачественно уложенные изолирующие мембраны

Парная комната – помещение с повышенной влажностью, а для сохранения тепла важно, чтобы ни одна капля пара не проникла внутрь стенового утеплителя

Пароизоляция полиэтиленом.

Лучшим утеплителем для каркасной бани является минеральная вата. Это пористый материал, который теряет свою способность не пропускать тепло, если в него попадает пар. Поэтому в правильном «пироге» банной каркасной стены утеплитель обязательно закрывается с внутренней стороны пароизоляционной плёнкой.

Вентиляция в каркасной бане

Что ещё важно: для комфортного пользования баней и защиты её стен от влаги необходима вентиляция. Независимо от материала стен, любое банное помещение обустраивается принудительной вытяжкой

Это позволяет снизить концентрацию пара в парилке, предупредить конденсат и отсыревание стен.

На заметку
Для обустройства принудительной вытяжки используют электрические вентиляторы. Их работа в течение получаса на 95% снижает влажность внутри парной.

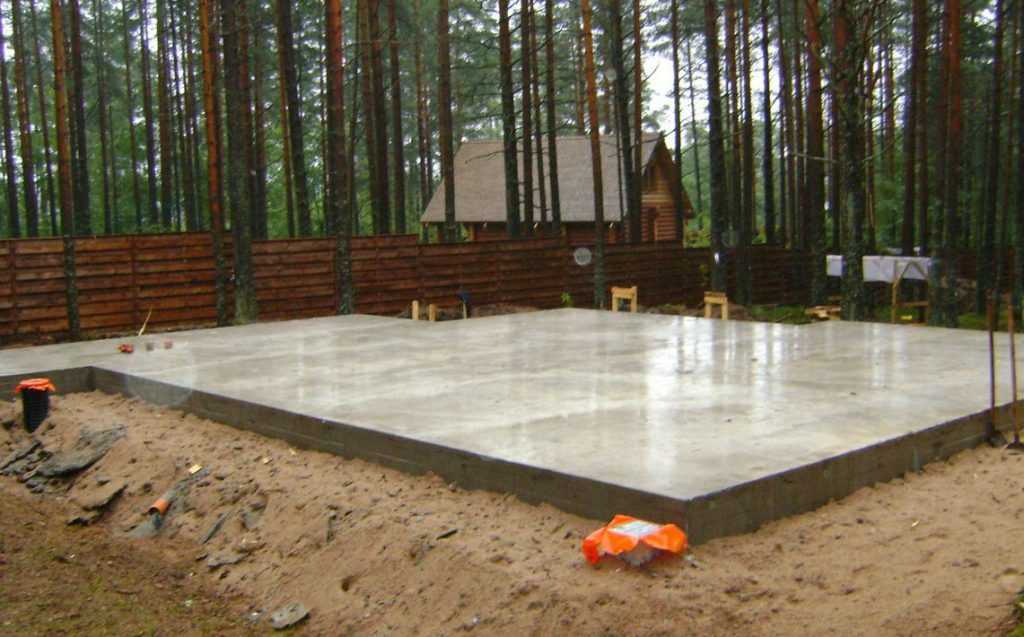

Плитный фундамент под строение

Плитное основание или фундаментная плита достаточно часто используются в каркасном строительстве. Его часто называют плавающим. Плита «поднимается» вместе с домом наподобие палубы корабля при зимнем вспучивании. И «опускается» вместе с построенной «оснасткой».

Плитное основание имеют ряд преимуществ перед «лентой»:

Для плиты нет необходимости вынимать грунт. Она может совсем не заглубляться в почву или опускаться не более чем на 100 мм или глубину плодородного слоя.

По нормам СНиП, при строительстве любых домов обязательно необходимо снимать плодородный слой грунта. Поэтому часто глубина залегания плитного фундамента определяется глубиной плодородной почвы.

Плита является самым простым в техническом смысле фундаментом, наиболее доступным для исполнения своими руками. Она требует минимального количества опалубки и заливается единым монолитным «куском».
Монолитный плитный фундамент предоставляет застройщику готовый черновой пол и необходимым утеплением. В то время как на «ленте» такой пол необходимо собирать из лагов, а пространство под ним – отсыпать керамзитом или другим насыпным теплоизолятором.

Плитное основание – лучший вариант фундамента под каркасный дом своими руками. Его используют для сооружения одно-, двух- и трёхэтажных каркасников. При этом с повышением этажности увеличивают толщину плитного фундамента и размер арматуры.

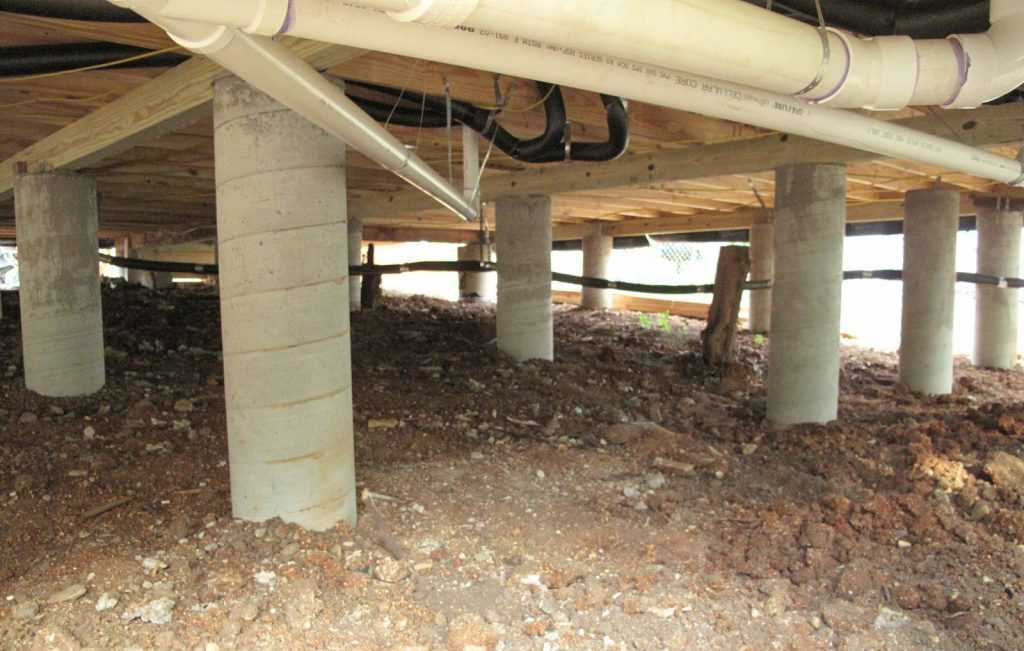

Столбчатый фундамент

Столбчатый представляет собой столбы, сваи или другие варианты вертикальных опор, которые опускаются в грунт на заданную глубину. Это один из самых экономичных видов фундаментов, которые используют для сооружения основания под каркасник, при условии – надземного сооружения, когда скальный грунт выходит на поверхность. Если же необходимо вбивать или заколачивать сваи в грунт на некоторую глубину, то такое строительство требует работы спецтехники и обходится дорого.

Столбчатый или свайный для каркасного дома собирают из металлических или бетонных свай. Небольшие лёгкие домики для сезонного проживания можно ставить на деревянные сваи. Однако такой вид основания часто оказывается недолговечным.

Столбчатый фундамент для каркасного дома можно залить непосредственно в грунт из бетона. Для этого выполняют разметку периметра будущего строения с обозначением мест расположения будущих свай. После чего в обозначенных местах вынимают часть грунта на заданную глубину, при этом используются ручные буры. После чего – внутрь полученного цилиндрического углубления укладывают гидроизоляцию (к примеру, рубероид или полиэтилен), после – устанавливают арматуру, заливают бетон.

Опалубкой для подземной части сваи стены являются стены ямы. Для надземного верхнего участка сооружают круглую опалубку. Внутренняя арматура обеспечивает прочность свай. Её длина определяется общей суммарной высотой сваи + дополнительные 100-200 мм для сооружения горизонтального перекрытия.

Стены дома в последующем будут опираться на горизонтальные перекрытия, установленные на вертикальные сваи. Это перекрытие называют ростверком, поэтому на самом деле такое основание является ростверковым столбчатым фундаментом каркасного дома.

В небольших строениях сваи или фундаментные столбы могут располагаться только по углам дома. В домах с большой площадью сваи ставят также посредине наружных стен в нескольких местах.

Расчет и схема расположения буронабивных свай

Если застройщик решил делать буронабивной вариант своими руками, ему нужно разобраться с особенностями проектирования такого основания. Так, буронабивные сваи монтируют рядами под всеми несущими стенами, сваи обязательно должны находиться под углами будущего дома.

Для того чтобы рассчитать диаметр свай, их количество и требуемое расстояние между ними, нужно учитывать структуру почвы, вес сооружения. Наилучшей несущей способностью отличаются полускальные и скальные почвы. Глинистые, песчаные, суглинистые грунты требуют больше свай.

Для определения веса будущей постройки нужно посчитать вес строительных материалов, используемых при ее возведении (включая кровельный «пирог»). Для этого существуют специальные справочные таблицы и СНиПы.

Чем больше будет весить дом, тем больше придется установить свай и тем меньше должно быть расстояние между ними.

Расстояние между сваями должно составлять как минимум 3 их диаметра. Если опоры будут установлены с меньшим шагом, это снизит несущую способность основания.

Какой материал лучше выбрать для пристройки бани

С эстетической и практической точки зрения, баня пристроенная к дому выполняется из тех же материалов, что и жилище. Это позволит минимизировать разницу в усадке и избежать появления трещин. Если же дом уже простоял много лет и пережил усадку, можно воспользоваться любыми доступными материалами.

Использование кирпича позволит воплотить любые архитектурные решения. Конструкция отличается высокой прочностью и долговечностью, хорошо держит температуру и справляется с влажностью. Кирпич – пожаробезопасный и экологичный строительный материал. Такая пристройка нуждается в прочном фундаменте и потребует больших затрат.

Строительство бани по каркасной технологии позволит сэкономить бюджет. Нет необходимости в заливке мощного фундамента. Такую пристройку можно возвести своими руками в быстрые сроки, не имея специальных навыков. Держит тепло ничуть не хуже, чем кирпич или древесина. Но остывает все-таки быстрее и нуждается в дополнительной защите от ветра. Плохо просушенный брус может дать сильную усадку.

Выбрав пеноблок или газобетон, можно ускорить процесс возведения пристройки. Они отличаются невысокой стоимостью, простотой эксплуатации. Материал хорошо дышит и не горит. Но нуждается в дополнительной гидроизоляции.

Деревянная баня – классический и самый популярный вариант. Бревно хорошо дышит и удерживает тепло, создает неповторимую атмосферу с запахом леса внутри помещения. Имеет великолепный внешний вид. Отличается высокой стоимостью и пожароопасностью, нуждается в дополнительной пропитке защитными составами.

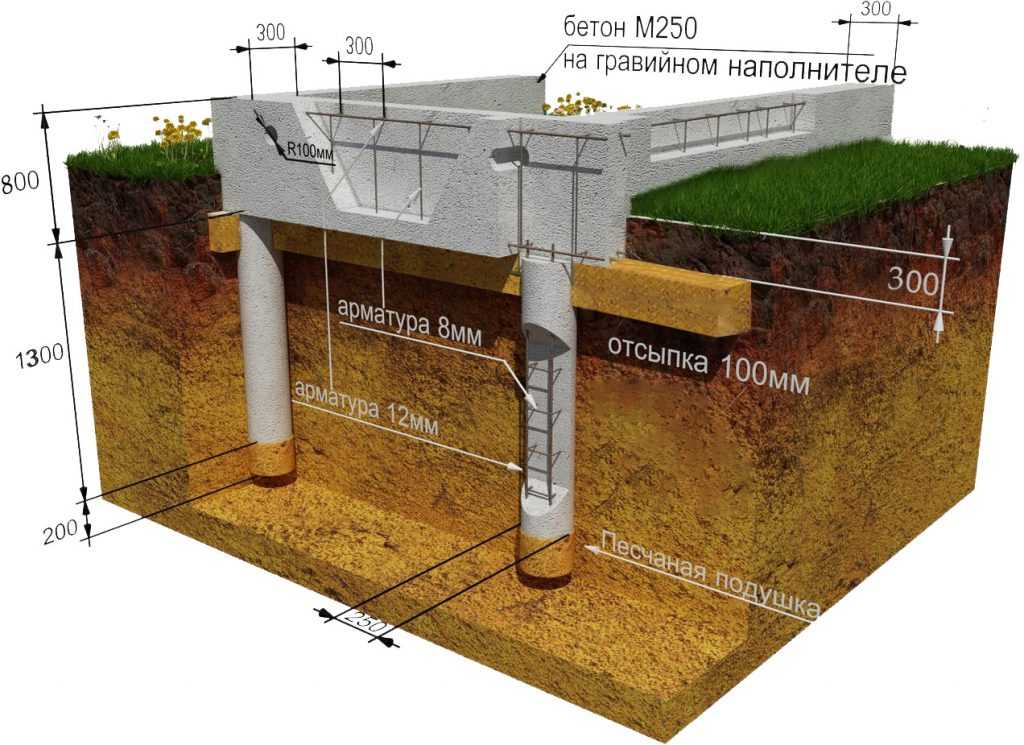

Виды буронабивных свайных фундаментов

Идея буронабивного основания весьма простая: там, где нельзя докопаться до плотного грунта, можно использовать сваи. Чтобы соединить их в общую конструкцию используется ростверк – монолитная железобетонная лента, которая связывает сваи.

Основные схемы свайных фундаментных оснований

Ленточно-свайное фундаментное основание.	Используют для тяжелых кирпичных и бетонных зданий, где высокая парусность постройки.
Буронабивное свайное фундаментное основание с монолитным ростверком.	Применяют для строительства объектов из пенобетона, газобетона, бревен и бруса.
Плиточно-свайное фундаментное основание. Можно выполнить используя малозаглубленную ленту. Но также можно и не использовать её.	Используют, где грунт совсем неудачный: вязкий и топкий, насыщенный болотными и речными водами.

Схемы с использованием этого вида свай делятся на две группы: конструкции, в которых цоколь и стены подняты над землёй и основания, привязанные к грунту.

Преимущество фундаментного основания на сваях: можно поднять строение над грунтом, сохранив при этом жесткость цокольного пояса фундамента.

Благодаря этому сваи могут использоваться на неблагополучных грунтах, они способны защитить каркас дома от холода и грунтовой влаги

А это предельно важно, если дом построен из бруса, бревна или сип-панелей

Этапы фундаментного основания

Скважину бурят с помощью ручного мотобура или мощной передвижной установки.
Монтируют обсадную трубу (если грунт сыпучий или сырой).
Устанавливают арматурные каркасы.
Бетонируют скважину.
Отсыпают песчано-щебеночную подушку для ростверка толщиной 10-15 см. Она компенсирует подъем грунта в результате морозного пучения.
Монтируют опалубку над поверхностью земли, устанавливают арматуру и заливают ростверк, который будет связывает сваи.

Необходимо правильно рассчитать вес здания. От него будет зависеть, количество нужных свай, их диаметр и глубина установки. Если дом тяжёлый, сваи нужно ставить плотнее под стены.

Согласно нормативам, расстояние между центрами соседних опор должно быть не менее трёх диаметров сваи. Если эта дистанция будет меньше, может снизиться несущая способность стоек.

Баня как пристрой к дому: особенности проектирования

Какой же должна быть баня? Пристройка к дому такого типа имеет различные варианты воплощения. Баня может быть совмещена с домом совершенно по-разному. При желании можно оборудовать веранду или террасу для приятного отдыха на свежем воздухе после банных процедур.

Готовые проекты

Если в будущем строении не планируется необычная планировка, можно воспользоваться готовыми проектами. Простенькие схемы строительства можно без труда найти в сети. Если хочется чего-то необычного, можно обратиться к специалистам. Они помогут воплотить в жизнь самые смелые и необычные идеи с соблюдением всех требований к безопасности. Но такие услуги стоят не дешево.

Самостоятельное проектирование

Самостоятельное проектирование позволит сэкономить на оплате дорогостоящих услуг и снизит итоговую стоимость. Но для этого потребуются хорошие навыки в строительстве.

Важные моменты, которые необходимо учесть при самостоятельном создании проекта:

Расположение будущей бани относительно дома.
Размеры пристройки и удобство внутренней планировки.
Правильный подбор вида фундамента.
Использование качественных материалов для строительства.

Какого размера должна быть пристроенная баня

Каких-либо требований по площади будущей бани не существует. Все ограничивается размерами приусадебного участка и предпочтениями владельца. Если планируется пользоваться парной всей семьей, то целесообразно будет увеличить площадь полезного пространства. Но при грамотной планировке, даже небольшая, банька в полной мере сможет обеспечить комфортное времяпрепровождение.

Общие рекомендации по распределению пространства:

Общую площадь пристройки необходимо разделить в равных пропорциях между зоной отдыха с предбанником и парилки с моечной.
Чтобы сэкономить место можно объединить кладовку и предбанник с зоной отдыха.
Не рекомендуется объединять в одно помещение парилку и моечную.

Армирование и вентиляция

Схема строительства ленточного фундамента.

Арматурная решетка должна быть установлена на расстоянии 30-50 мм от краев ленточного фундамента под сруб, чтобы после заливки основания она полностью оказалась внутри строительного раствора. Чтобы сделать качественное армирование, нужно использовать арматуру сечением не меньше 12 мм. Арматура укладывается на кирпич в два ряда.

Лучше всего, чтобы арматура была цельной по длине, ведь чем меньше соединений, тем выше будет прочность фундамента. К нижним пруткам арматуры привязываются перемычки. Это делается с помощью вязальной проволоки, с расстоянием 40 см после этого к углам полученных ячеек привязываются вертикальные прутки.

Далее по такому же принципу привариваются или привязываются верхние и средние ряды горизонтальных прутков. В данных рядах также устанавливаются перемычки через каждые 40 см.

Популярные решения, как исправить недостатки сильнопучинистой почвы?

Не стоит отказываться от строительства на участке, где грунт отличается сильной пучинистостью. Существует пять способов нивелировать этот недостаток земли.

1-й способ

Он самый затратный, но и самый надежный. Для его реализации придется выбрать пучинистый грунт, удерживающий воду, из котлована, а на его место насыпать гравелистый песок. Глубина котлована должна быть глубже уровня промерзания грунта.

2-й способ

Можно просто заложить подошву фундамента выбранного типа ниже глубины промерзания грунта. Правда, при этом останется боковая сила пучения, но для ее нейтрализации вокруг котлована грунт либо заменяется, либо утепляется. Данный способ годится только для тяжелых строений, в нашем случае — большая баня из тяжелых бревен, но не из легкого бруса.

3-й способ

Грунт можно просто утеплить. Для этого вокруг фундамента выкладывается слой утеплителя шириной равной глубине промерзания грунта (например, если земля мерзнет на глубину 1,5 м, то утеплитель кладем шириной 1,5 м). Сам фундамент тоже можно утеплить.

4-й способ

Пучинистость уменьшится, если в грунте будет меньше воды, а значит, ее нужно отвести. Для этого по всему периметру фундамента делается дренаж — полуметровая по ширине канава, в глубину до подошвы фундамента. Внутрь укладывается труба с перфорацией, которую дополнительно оборачивают фильтрующей тканью. При укладке трубы соблюдается небольшой уклон, по которому вода будет стекать в дренажный колодец.

Как видите, среди мер по борьбе с пучением грунта есть и способ борьбы с высокими грунтовыми водами — дренаж. Помимо дренажа следует также позаботиться об отводе талых и дождевых вод по лоткам или канавкам подальше от бани.

Полезное видео

А вот в этом видео рассказывается о том, как можно обойтись без дренажа при мелкозаглубленном фундаменте и решить проблемы морозного пучения (не высоких грунтовых вод!) более дешевыми способами:

Тип фундамента	Тип грунта и особенности рельефа	Способы компенсации недостатков грунта
Ленточный	Чернозем; лесные и болотистые; глина; суглинок; мелкий гравий; крупный песок (если песок мелкий, то должен быть уплотненный).	Для улучшения грунта под фундаментом часто кладется на подушку из 40% песка и 60% гравия.
Столбчатый	Глины; суглинки; гравий с глиной и песком; мелкий гравий; песок.	Песчаные подушки под столбы.
Свайный и свайно-ростверковый	Мягкий, влажный, склонный осыпаться грунт; супеси и др. плывуны; болотистые, биогенные грунты — торфы, сапропели; вечная мерзлота; большие перепады рельефа на участке.	На очень плохом грунте сваи делают подлиннее, лучше винторезные.
Плитный	Болотистые; плывуны; вечная мерзлота.	Песчаная подушка под выравнивающий слой.

Оборудование водоотвода

Еще на этапе планирования важно продумать, как будут подводиться коммуникации. Расположение пристройки вблизи дома позволяет осуществить подключение водопровода напрямую

Стоки можно подключить напрямую к центральной канализационной системе, либо выбирают альтернативные варианты:

Самый дешевый вариант – сливная яма, которая очищается с помощью ассенизаторной машины.
Сточный колодец, оборудованный системой фильтрации. Это самый дорогостоящий вариант.
Септик, вместо колодца сливной ямы.

Помимо этого, напольное покрытие в парилочной должно иметь промежутки, сквозь которые влага будет уходить вниз и скапливаться в специальном резервуаре под полами.
