Карнизный свес кровли: инструкция по монтажу

Геометрические формы крыш

Сегодня существует большое количество видов крыш. Все конструкции делятся на две главные группы – плоские и скатные. Первая группа – это крыши с углом наклона менее 30 градусов. Их устройство типовое. Гораздо сложнее со скатными конструкциями. Сегодня различают скатные крыши:

Односкатная. Крыша, имеющая в своей конструкции один скат, расположенный под разным углом (более 30 градусов).
Двускатная. Состоит из 2-х скатов и фронтона (треугольник в торце крыши).
Мансардная. Представляет собой ломаную конструкцию.

Важно: не всегда мансардная система предполагает, что под крышей находится жилое помещение. Но чаще всего это именно так

Шатровая крыша – представляет собой разновидность вальмовой конструкции. Все скаты данной конструкции представляют собой одинаковые треугольники.
Вальмовая крыша – конструкция, в которой торцевые скаты имеют треугольную форму, остальные – форму трапеции.
Полувальмовая – главная особенность конструкции это то, что фронтоны не доходят до границы боковых свесов. Также часто в таких проектах под торцевым свесом располагают мансардные окна.
Крыша с косыми поверхностями. Реализуется на зданиях, крыша которых имеет разные уровни.

Конструкция с зенитными фонарями. Сложный в реализации проект. Представляет собой двухуровневую крышу, каждый уровень отличается формой. Стены верхнего уровня изготовляются чаще всего из прозрачных материалов. Скаты верхнего уровня опираются на несущие плоскости нижнего уровня.

Сводчатый тип. Представляет собой две или более дугообразные поверхности.

Складчатый тип. Система двускатных или многоскатных кровель – каждая секция совмещена с другой.

Куполообразная крыша. Внешне такая крыша смотрится как полусфера.

Крыша со множественными щипцами. Разновидностей много. Для примера, несколько скатов соединяются друг с другом под разным углом, в результате образуя многогранник.

Варианты подшивки карниза

Подшивка сайдингом.
Подшивка деревом считается одним из лучших вариантов отделки карниза. Плюсы: натуральный вид и красота, которых нельзя добиться при использовании ненатуральных материалов. Именно по этим причинам этот вид отделки карнизов все более популярен. Помимо того, дерево является живым, органичным и экологически позитивным материалом для изысканной отделки.
Подшивка карнизных свесов медью считается самым изысканным видом отделки. Плюсы: красота, долговечность и натуральность, благодаря чему этот вид подшивки карнизов является недосягаемым для остальных аналогов.

Классификация кровельных свесов

Свес должен всегда продолжать крышу, обычно это выглядит по-разному. В строительной архитектуре, уже долгое время формируются многие варианты свесов, классифицируем их:

Неподшитые – один из самых популярных вариантов, который используется для вальмовой и скатной кровли;
Подшитые — применяются на двускатных кровлях, также подходят для вальмовых крыш;
Коробчатые — строятся при возведении ломаной и односкатной крыши;
Укороченные – самый простой способ, применяется везде.

Выделяют две основные разновидности свесов:

Боковой
Фронтальный

Для различия этих понятий можно сказать следующее на примере двускатной крыши: боковые свесы будут располагаться вдоль боковых стен, а фронтальные свесы будут защищать фасад здания, при этом быть как выступающими, так и сделанными заподлицо. Все зависит от изначального проекта и дизайнерской задумки.

Конструкции типов свесов

Фронтальный карниз представляет собой скаты крыши над фронтальной частью сооружения. Длина его элементов может достигать 1 м.
Боковой свес расположен по бокам сооружения и может достигать в длину до 60 см.

Размер карнизного свеса может изменяться в зависимости от целого ряда факторов. Например, на величину карниза влияют такие составляющие, как ширина фундаментных отмостков, высота здания (чем выше сооружение, тем большую длину должен иметь его карниз), а также местные климатические особенности.

Если конструкция стропил такова, что их концы не выступают за пределы границ здания, то при необходимости возможно их удлинение. Для их наращивания используются специальные обрезки бруса – кобылки. Только после принудительного удлинения стропильных ног в некоторых случаях получится качественное прикрепление карнизной доски.

Обустройство карниза – это важная задача, направленная на повышение защитных функций кровли и увеличение эксплуатационного срока фронтона.

Карниз – важный элемент, необходимый для предупреждения попадания влаги в подкровельное пространство и придания крыше более презентабельного внешнего вида.

Рекомендуем почитать:

Окна на крыше мансарды
Что такое термостойкий герметик для дымохода
Как отремонтировать мягкую кровлю

https://youtube.com/watch?v=R9HUBYvAEkQ

Фиксация каркаса для подшивки

Далее рассмотрим пошаговую инструкцию по правильному построению своими руками каркаса для подшивки (деревянные элементы скрепляются между собой саморезами):

Для начала отмеряем уровнем горизонталь на стене дома от нижней точки выступающих стропил, делаем метки маркером. Затем ниже меток по уровню крепим рейки, фиксируем «быстрым монтажом», по всему контуру стропил со всех сторон дома.
После чего аналогично делаем на другой стороне – прикрепляем рейки к доскам между стропилами. К стропилам посередине прикрепляем вертикальные рейки так, чтобы конец был на одном уровне и ровно посередине между двумя уже имеющимися планками.
При желании можно укрепить настенные направляющие для профиля вертикальными креплениями к стропилам сверху, но я на практике зачастую на этом экономлю время, средства и материал, так как нагрузки на нее при выборе данного материала незначительные.
Прикрепляем третью направляющую для крепления профиля вдоль стен дома, к имеющимся вертикальным опорам сверху, после чего соединяем все три рейки между собой на концах поперечинами.

Подшивка свесов

Многие также дополнительно усиливают конструкцию, делая множество поперечных креплений реек везде, где не лень, тратя много материала, средств и времени впустую, как показывает практика, это существенной роли не играет.

Прикрепляем третью направляющую для крепления профиля вдоль стен дома, к имеющимся вертикальным опорам сверху, после чего соединяем все три рейки между собой на концах поперечинами.

Подшивка свесов

Как увеличить свесы крыши

Если несущая конструкция крыши состоит из стропильных ферм, то правильнее всего заранее предусмотреть проектом более длинные стропильные ноги и затяжки. Кроме того, можно нарастить карнизные свесы, прибив к стропильным ногам бруски-кобылки. При ширине от 80 см свесы на стропильных ногах или кобылках целесообразно подпирать декоративными укосами от стен, иначе есть риск прогиба кровли под тяжестью снега и льда.Фронтонный свес, образованный досками обрешётки, может быть не более 40 см. При необходимости сделать его 60-80 см собирают каркасную конструкцию из досок, поставленных на ребро, привязанных стальными уголками к ближайшим стропилам. Больший свес возможен только при наличии слег или (в деревянном доме) ступенчатых консольных выпусков верхних стеновых брёвен или брусьев. Слеги на подпорках позволяют сделать фронтонный свес практически любой величины.

Организация вентиляции

Вентиляционная лента для свеса

Чтобы подшить свес кровли и оборудовать вентиляцией максимально быстро и качественно, соблюдают следующие рекомендации:

Работать лучше в теплое время года, с апреля до октября. Коэффициент теплового сжатия у разных материалов разный и этот момент нужно учитывать.
Заранее выбирают положение водостоков. От этого зависит конструкция свеса.
Материал для подшивки выбирают не только по красоте и практичности, но также по простоте ухода и долговечности.
Вентиляцию располагают как можно дальше от края, чтобы предупредить возможное попадание воды в систему.
Отделку карниза выполняют после утепления стены. Иначе часть под коробом останется неизолированной и дом будет терять тепло.
В деревянном здании карниз крепят на кронштейны. Для отделки берут доски с двойной окантовкой.

Продлить срок эксплуатации деревянного каркаса можно, если готовую конструкцию оштукатурить и покрыть слоем мраморной или гранитной крошки.

Карнизный свес, софит

Кровельная вентиляция Wirplast

Цена от 2560 рублей за комплект

Подробнее

Снегозадержатели на крышу

Цена от 799 рублей за комплект

Подробнее

Gamrat водосточная система

Скидка 20%

Подробнее

Металлический сайдинг

Цена от 369 рублей м2

Подробнее

Виниловый софит Grand Line

Цена от 229 рублей лист

Подробнее

Гибочные работы любой сложности

Отливы, парапеты, колпаки

Подробнее

Водосток Металл профиль

Скидка 20%

Подробнее

ОВАЛЬНЫЙ СНЕГОЗАДЕРЖАТЕЛЬ RAL 8017 1699 рублей

Подробнее

Металл профиль

Подробнее

Что представляет собой карнизный свес кровли? Для каких целей он используется? Из каких составляющих должен состоять? Специалисты нашей компании готовы помочь всем тем, кто занимается строительством собственного дома, внимательно подбирает материалы и комплектующие, заботиться о качестве и профессиональных решениях.

Что представляют собой софиты для крыши? Для чего они используются?

Металлические софиты для подшивки кровли – это панель или лист определенных размеров, использующиеся для обшивки строения, придания ему завершенного внешнего вида, эстетичности и красоты. Софит используется во всей внешней системе, подходит для обустройства карнизного потолка, создания фронтонного свеса. Софиты для подшивки кровли купить необходимо для того, чтобы:

Обеспечить качественную вентиляцию и кондиционирование строения.
Увеличить срок эксплуатации строения.
Сохранить утеплитель, защитить его от разрушений и внешних воздействий.
Сохранить сухость дерева, продлить срок службы деревянных элементов строения.

Как устроен карнизный свес крыши? Каким образом функционирует вся система?

Вы устанавливается перфорированный софит, который отвечает за работу оборудования. Воздух поступает в софит, затем идет к карнизному и ко фронтонному свесу, после этого идет вверх, доходить до конька и спокойно выходит через него наружу. В процессе движения воздушных масс утеплитель и другие материалы кровли/подкровельного пространства остаются на 100% сухими. Потоки воздуха, которые двигаются в данном случае, защищают от образования конденсата, не дают кровле выйти из строя, защищают от внутреннего разрушения.

На софиты для кровли цена установлена доступная. Да вы и сами понимаете: проще купить материал и оборудовать им здание, чем через некоторое время ремонтировать крышу, заменять утеплитель, кровельные и подкровельные материалы. Компания «Кровля навсегда» предлагает клиентам только такие материалы и решения, которыми мы бы воспользовались сами. Работаем на результат, предлагаем выгодные условия для всех и для каждого.

Какие виды материалов представлены в ассортименте строительных магазинов?

Когда вы покупаете софиты, размеры и цена действительно имеют значение. Наши специалисты готовы предложить вам несколько разновидностей материала:

Софит перфорированный. По всей длине материала предусмотрены специальные панели, в которых есть отверстия для вентиляции

Перфорированные решения рекомендуется использовать для мягкой кровли, поскольку здесь важно обеспечить качественный и эффективный отвод влаги.
Софит сплошной. Такое решение часто используется в сочетании с металлочерепицей, поскольку кровельный материал хорошо вентилируется сам по себе

Практика нашей компании показывает, что сплошной софит прекрасно подходит для обустройства на лобовую доску по фронтонам и по карнизам. Высокое качество и профессиональный результат в таком случае вам гарантированы.
Софит с перфорацией по центру (перфорированный по центру). Такой софит в Москве и других городах пользуется повышенным спросом. Материал необходим для профессиональной подшивки карнизного свеса, позволяет подарить подкровельному пространству здания столь нужную ему вентиляцию. Материал пользуется популярностью и спросом, поскольку отличается привлекательным внешним видом и универсальными решениями.

Карнизный свес, Софит в компании «Кровля навсегда» — это ваши профессиональные решения и максимальный результат. Наши специалисты занимаются продажей, монтажом, консультациями, поэтому вы на 100% можете быть уверенными в качестве нашей работы.

Схема установки софитов

металлические софиты для подшивки кровли

Получите консультацию специалиста

Наши специалисты помогут вам определиться с выбором. Оставьте заявку на консультацию и мы свяжемся с вами в течение нескольких минут.

Материалы, используемые при обшивке свесов

К популярным материалам, используемым для обшивки кровельных карнизных свесов, относят дерево и металл.

Свес из доски

В большинстве случаев этот материал получают из хвойных пород, он обладает умеренной влажностью древесины. Толщина такой обшивки согласно ГОСТу составляет 17-22 мм, а ширина и длина выбирается индивидуально для каждого определенного случая. Крепеж осуществляется с двух сторон с шагом до 1 м, пред этим дерево предварительно обрабатывается пропиткой из влагостойкого состава. В роли пропитки применяется специальный защитный лак или влагостойкая краска.

Подшив свесов кровли из дерева нуждается в постоянном уходе. Обработка должна осуществляться раз в 3-5 лет. В таком случае они прослужат дольше и сохранят свой первоначальный вид. Помимо защитного покрытия, конструкция должна хорошо проветриваться. Для этого устраивают впускные отверстия из расчета 1:400 от вентилируемой площади веса. При правильной организации вентиляции, воздухообмен осуществляется через просверленные отверстия и отверстия конька кровли. Для защиты от птиц и насекомых применяют защитные сетки.

Из оцинкованной стали

Такая подшивка свесов кровли имеет вид стального листа, толщина которого составляет до 0,8 мм — плоские либо перфорированные. На края листов наносится антикоррозийная краска.

Листы из алюминия

Их покрывают защитным слоем, который предотвращает образование коррозии металла. Размеры листов могут находиться в пределах: толщина — 6мм, ширина — 100-300 мм, длина — 6000 мм. Крепеж алюминиевых листов обшивки осуществляется на специальные защелки.

Материалы, используемые для отделки

Фронтон не будет выглядеть законченным без соответствующей отделки. Он может быть обшит тем же материалом, которым отделываются стены, а также любыми другими видами покрытий. Среди них выделяют:

сайдинг;
камень;
дерево;
черепицу;
кирпич;
металлопрофиль.

Все виды материалов имеют свои достоинства и недостатки. Они могут выбираться в соответствии с общим стилем строения, конструкцией крыши.

Отделка фронтона мансарды

Деревянный фронтон

Этот вариант идеально подходит в том случае, если стены дома выполнены из дерева. Обычно для этих целей приобретается блок-хаус — особая доска, которая и применяется для отделки. По внешним данным она схожа с отделочным материалом строения и потому позволяет сохранить целостность восприятия общего облика здания.

Деревянная отделка хороша тем, что этот экологически чистый материал способен «дышать», не накапливает конденсат, его можно купить в любом специализированном магазине. Такой тип отделки фронтонов встречается довольно часто.

На фото — резной фронтон на деревянном доме

Но деревянная отделка имеет свои недостатки. Стоит она дороже, чем другие варианты, а также склонна менять свои физические параметры из-за перепадов влажности и температур

Именно поэтому перед началом работ важно обработать все деревянные элементы защитными средствами, в том числе влагоотталкивающими и противопожарными

Кирпичный фронтон

Часто встречающийся вариант оформления фронтона при строительстве домов из кирпича. Чтобы снизить количество зазоров между скатами и стенками фронтона, края строительного материала могут быть стесаны. Чтобы фронтон был прочнее, во время кладки используется арматурная сетка. Для удобства работы посередине торца устанавливается деревянная рейка высотой до конька кровли. От нее протягиваются тонкие шнуры так, чтобы сформировался равнобедренный треугольник.

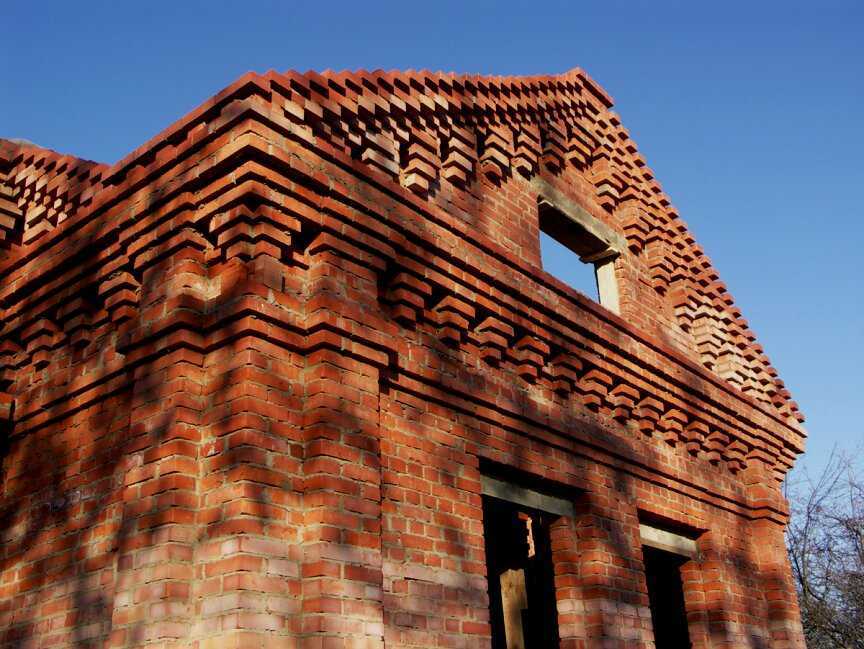

Старинный фронтон из кирпича

Черепица

Довольно красивый, но сложный в работе вариант отделки фронтона. Оптимально походит для отделки мансард, декорирования слуховых окон, эркеров. Сложность заключается в том, что на вертикально расположенных поверхностях работать с черепицей нелегко. Зато выглядит такой фронтон действительно шикарно.

Фронтон, отделанный черепицей

Профлист и другие виды металлических изделий

Плоские листы из металла стоят недешево и для обшивки фронтона используются редко. Поэтому чаще всего применяется обычный профлист. Такая отделка не боится воздействия влаги (за счет полимерного защитного слоя), света, ветра. Но работать с такими материалами нелегко.

Фронтон дома, отделанный профнастилом

Сайдинг для отделки фронтона

Это наиболее часто используемый материал для оформления не только фронтонов, но и стен дома. Он прост в монтаже, стоит недорого, а выглядит достаточно красиво, изобилуя цветовыми вариациями. Конечно, виниловый сайдинг нельзя назвать экологически чистым вариантом отделки, но за счет других его преимуществ можно закрыть глаза на этот недостаток. К плюсам использования материала можно отнести долговечность, надежность, простоту монтажа, устойчивость к воздействию погодных условий, большой выбор цветов.

Сайдинг может устанавливаться как с предварительной подготовкой стен (утепление и гидроизоляция), так и без нее. Все зависит от того, каким будет назначение чердачного помещения (оно может быть жилым, а может использоваться для складирования вещей).

Монтаж сайдинга выполнить своими руками довольно просто. Существует масса комплектующих, упрощающих работу. Поэтому с задачей способен справиться даже новичок.

Современные украшения фронтона

Устройство подшивки карнизного свеса крыши

Чтобы дом выглядел красиво, карнизный свес снизу закрывают — подшивают, различными материалами. Подшивку свеса иногда называют иностранным термином «софит» или «соффит».

Подшивку свеса можно выполнить несколькими способами.

Горизонтальная подшивка

Если в качестве силового каркаса крыши используется система стропил, то горизонтальную подшивку выполняют следующим образом.

Бруски, на которые устанавливают панели подшивки, не должны иметь крепления к наружной стене. Иначе, перемещения деревянных деталей стропильной системы при изменении нагрузки, влажности или температуры, будут вызывать деформацию панелей подшивки.

На строительном рынке пластиковые панели для монтажа софита можно найти у продавцов сайдинга. Некоторые производители водосточных систем из ПВХ также производят панели для софита.

Сайдинг для софита имеет большой выбор цветов и фактур. Материал легкий, долговечный и относительно дешевый, благодаря этому очень популярен.

Профиль панели может содержать одну, две или три планки шириной 10 — 12 см. каждая. Толщина материала 1 — 2 мм. Планки могут иметь перфорацию.

Из панелей нарезают отрезки, длиной на несколько милиметров короче расстояния между J — профилями. Панель должна размещаться в противоположных профилях свободно для того, чтобы компенсировать температурные изменения длины панели.

Пластиковые J — профили прикрепляют к деревянным планкам через каждые 30 — 50 см.

Кроме сайдинга, для устройства софита используют панели ПВХ, которые имеют объемную сотовую структуру. Толщина панелей 8 — 10 мм., ширина 10 — 30 см. Узкие панели часто называют пластиковой вагонкой.

Благодаря сотовой структуре, панели ПВХ более жесткие, чем сайдинг, а их вес не намного больше. Для соединения панелей между собой по их краям сформированы паз и гребень.

Панели в софите прикрепляют к обрешетке из деревянных брусков. Саморезы вворачивают в край паза панели. Расстояние между саморезами около 30 см.

За софитом из сайдинга или панелей ПВХ очень легко ухаживать. По мере необходимости покрытие моют водой с добавлением антистатического средства.

Для подшивки карниза иногда используют кровельный профилированный лист — профнастил. Рекомендуется использовать листы с высотой волны не более 20 мм.

Традиционное дерево для устройства софита используют все реже. Чтобы хорошо выглядеть деревянные детали требуют регулярного ухода. Примерно каждые пять лет дерево необходимо обрабатывать защитными составами, красить или покрывать лаком.

Горизонтальная подшивка больше подходит для дома с вальмовой или шатровой формой крыши.

Для устройства софита параллельно скату применяют те же материалы, что и для горизонтальной подшивки.

Карнизный свес крыши дома без подшивки

Карнизный свес закрывают подшивкой для того, чтобы придать дому привлекательный вид. Торчащие стропила и нижняя поверхность кровли обычно выглядят не эстетично. Но делают это не всегда. На фото выше показан вариант устройства широкого карнизного свеса без подшивки.

Свесы кровли: что это, для чего они нужны и как правильно оформляются?

Ранее показатели характеризовались, как 60 см и 40 для кровли, оборудованной системой водоотвода. Сегодня практически никаких ограничений нет, кроме здравого смысла. Свесы могут достигать одного метра, а могут и вовсе отсутствовать. Однако, последний вариант неприемлем для деревянных домов. Некоторые компании предлагают своим клиентам монтаж выносов размером до 30 см, характеризуя данный шаг экономией финансовых средств. Мы можем с уверенностью Вам заявить, что свес в 50 см увеличит стоимость строительства максимум на 0.1%. Но это будет нормальный свес, который будет выполнять свои функции.

Для отделки свесов применяются пластиковый софит, металлопрофиль или пиломатериалы, которые монтируются с небольшим зазором для обеспечения хорошего уровня вентилирования.

Мы гарантируем, что выносы, рассчитанные и изготовленные нашими специалистами, будут эффективно выполнять свои функции и не повредятся с течением времени. Все расчеты проводятся профессионалами, которые учитывают все нюансы, включая собственный вес конструкции. Свяжитесь с нами, и мы проконсультируем Вас по всем интересующим вопросам.

Классификация

Обычно рассматривают 4 варианта свесов.

Неподшитый. Хорош для вальмовых, одно и двускатных крыш.
Подшитый. Распространен для двускатных и вальмовых кровель.
Коробчатый. Область использования аналогична неподшитому.
Укороченный. Удобный для строителей, но плохо выполняющий функцию защиты от воды.

Существуют конструктивные решения для увеличения несущей способности свесов припомощи кронштейнов или аналогичных конструкций. Принцип — создание треугольников жесткости. Такие решения подходят для домов, которые не дают усадки. При скользящей стропильной системе любая жесткость – проблема.

Всегда карнизный стеновой свес основа для крепления отливов.

Основные варианты устройства свесов

Визуально выступ крыши над стенами увеличивает площадь дома и зрительно уменьшает высоту здания или дома. Различают несколько основных вариантов устройства этого элемента кровли:

Дома с мансардой. Конструкции крыши с мансардой предусматривает максимальную ширину карнизных свесов. Это связано не только для создания эстетических дизайнерских пропорций, но и для организации защиты вертикальных поверхностей фасадов под выступающими скатами мансарды.

Дома, расположенные в спокойной климатической зоне. Если постройка находится в районах со слабой ветровой нагрузкой, то в таких случаях потоки дождя ветром не будут «задуваться» на наружные стены фасада. Поэтому нередко в таких местах встречаются здания без карнизных свесов. Примером может служить архитектурная классика – особняк в английском стиле с каменными стенами и оборудованный черепичной кровлей с крошечным узким карнизом. Такое минималистическое решение карниза вполне оправдано: каменные стены, и узкие оконные проемы не нуждаются в особой защите от непогодных условий.

Если дом находится в «тихой» зоне ему не нужны большие свесы Источник penoprofil.ru

Узкие свесы. Дом, оборудованный узкими свесами, визуально выглядит компактно за счет того, что узкий карнизный свес опирается на выступ стены. Получается, что свес расположен на карнизе здания, а сама конструкция карниза как бы «завернута» во фронтон здания. За счет этого внешний облик здания приобретает изящность и воздушность конструкционных линий и пропорций стремящихся вверх. Узкие свесы кровли отлично подходят для зданий, расположенных черте города с плотной застройкой, при наличии небольшого по площади приусадебного участка или при его отсутствии. В таких случаях дома с карнизами минимальных размеров за счет своей практичности идеально вписываются в окружающую застройку.

Широкие карнизы. Свесы крыши большой ширины создают комфортное и защищенное пространства под ними. Под наружными стенами дома, оборудованного широкими карнизами, создается уютное место, в которых так и хочется поставить скамейки и кресло-качалку, украсить вазонами и подвесными кашпо с красивыми цветущими растениями. В загородном доме под широким навесом можно поместить садовый инвентарь, летнюю кладовую, место для складирования дров

Дом, оборудованный широкими карнизами, в окружении цветов, зеленых газонов, лужаек, привлекает к себе внимание неповторимым стилем и эстетичным дизайном.

Выбор конструкции карнизного свеса влияет на энергоэффективность здания. Чтобы снизить перегрев дома и создать комфортные условия проживания в летнее жаркое время года в зданиях с южной и юго-восточной ориентации, окна на первом этаже часто оборудуются защитными маркизами или ставят рольставни с затеняющими козырьками. Таким образом, можно снизить затраты на охлаждение внутренних помещений, связанные с избыточным летним нагревом жаркого солнца

Козырек над окнами защитит от избытка солнца летом Источник makebestphoto.ru
