Как правильно сделать естественную вентиляцию в частном доме

Вентиляция сквозь стену

У этого варианта есть неоспоримые преимущества. Хороший воздухообмен можно сделать там, где нет канальной системы или возможности ее соорудить. Весь процесс монтажа достаточно простой и сравнительно дешевый. Экономия пространства под потолком или на чердаке. Из минусов: почти полностью отсутствует естественная вентиляция, поскольку канал перекрывают лопасти; вероятность потеков от конденсата на фасаде дома;плохая теплоизоляция канала, что будет ощутимо при сильных морозах.

При грамотном и тщательном подходе смонтировать систему вентиляции окажется под силу даже новичку

Вытяжное отверстие делают на противоположной от двери стене с помощью перфоратора или мощной ударной дрели. Пыли и мусора в процессе работы очень много, а края пробоины скорее всего будут не очень ровными. Другое дело дорогостоящее, но практически идеальное алмазное бурение. Вентканалом в стене будет труба подходящего диаметра из пластика или нержавейки. По окружности ее фиксируют монтажной пеной. Снаружи дома выводить трубу на большое расстояние от стены нецелесообразно. Прикрыть канал с улицы можно обычной решеткой с козырьком или обратным клапаном.

Пошаговый план действий

Чтобы самостоятельно выполнить все работы нужно обладать минимумом технических навыков и знать последовательность подобных работ.

Подготовка

Информация плюс расчеты – вот основа подготовки монтажа вентиляционных систем:

Расчет кратности обмена воздуха в доме по каждому помещению.

Рисунок (схема) движения воздушных масс. Примерное расположение вент. каналов.

Схемы воздуховодов с учетом дизайна помещения, рисуют, стараясь предусмотреть возможность скрыть воздуховоды под натяжными потолками, переборками и пр.

Деталировка

После того, как схема приняла стройный вид и учтены все нюансы дизайна, приступают к детальному плану, составлению сметы, в т.ч. выбору фирмы производителя оборудования:

Рассчитывается сечение воздуховодов, учитывается, чтобы передвижение воздуха было бесшумным.
Внесение параметров на схему.
Составления перечня необходимых элементов.
Высчитывается сопротивление каждого участка, подбираются вентиляторы, учитывается уровень шума, производимого им.
Просчитывается стоимость всех компонентов вент. системы.

В заключении составляется окончательный, чистовой вариант с полной деталировкой. Нельзя забывать про узлы прохода каналов через потолки\стены, расходники (изоляционные материалы, вент. решетки, крепеж, диффузоры и пр.). В конечном итоге все «мелочи» составляют весьма ощутимую сумму затрат, но они тоже необходимы.

Материалы и инструменты

Обязательно потребуются:

Перфоратор.
Трубы различной конфигурации, диаметра, фактуры и длины.
Соединительные элементы.
Переходники, колена, тройники.
Решетки вент. ходов.
Держатели, подвесные элементы.

Монтаж и настройка

Порядок действия:

На стенах делают разметки, обозначают где будут проходить вент. каналы.
По потолку чертят схему прокладки воздуховодов.
Если система принудительная, отмечают, где будет смонтировано оборудование.
Собирают воедино каналы и монтируют их на подвесы.
Подключают трубы к единой вент. установке.
Закрывают отверстия решетками.
Подключают технику к электричеству и тестируется вся установка.

Как сделать естественную вентиляционную систему своими руками

Естественная вентиляция работает, базируясь на физических законах — за счет разницы теплого воздуха в помещении и холодного на улице (теплый воздух легче) а также на разнице давления. Исходя из этого, придумали незамысловатую конструкцию, котору сделать в частном доме достаточно просто: в центре будущего жилища, чаще всего в несущей стене, прокладывается канал с сечением около 130–140 мм. От него проводятся горизонтальные ответвления диаметром 100–100 мм в комнаты дома.

Устройство вентиляционной системы

Правильный монтаж

Вентканал в стене

Для организации разводки используют пластиковые трубы. Дальше в работу вступает физика — более теплый комнатный воздух под давлением и за счет силы тяги вытягивается наружу, более холодный уличный воздух поступает в комнаты по специально-сделанным каналам, либо естественным образом (дверные проемы, открытые окна и т.д.).

Размещение приточных каналов в стене

Основные рекомендации:

Толщина стенок вытяжного канала должна быть не менее полутора кирпичей. Иначе воздух в ней будет быстро охлаждаться и произойдет обратный процесс — воздух будет не вытягиваться, а поступать в комнаты.
Труба на выходе вытяжного канала на крыше должна быть выше конька. В противном случае завихрения крыши помешают нормальной работе тяги.

Вывод системы на улицу

Главный проточный канал, как описывалось выше, делается стандартным образом. А вот приток свежего воздуха, поступающего с улицы, можно организовать двумя способами — либо сделать проточные каналы в подоконниках, либо зазоры в окнах. При выборе второго способа лучше использовать металлопластиковые окна, имеющие перед деревянными одно конкурентное преимущество — повышенный уровень шумоизоляции. Этих мер будет достаточно, чтобы в необходимой степени вентилировать помещение дома.

Приток свежего воздуха крайне необходим

Если говорить о преимуществе использования естественной вентиляции частного дома перед принудительной (фильтры, радиаторы и прочее), нужно акцентировать внимание на двух пунктах — шум и частота воздуха. Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись)

А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов

Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись). А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов.

Многие люди, устанавливая воздухоочистительные фильтры, забывают, что они требуют постоянной замены. После длительного использования фильтр загрязняется и воздух, проходящий через него, не очищается, а снабжается дополнительной дозой пыли и прочих веществ, делающих его еще более загрязненным. Контролировать воздухообмен при естественной вентиляции не нужно — тем более что часть крупных частиц, приходящих в дом с улицы вместе с воздухом оседает на подоконниках, где их можно с легкостью убрать влажной тряпкой. А если предположить, что влажные уборки проводятся в доме регулярно, то никаких дополнительных неудобств это вызвать не должно.

Как вентилировать подпол в срубе если он у вас есть?

Чтобы застоявшийся воздух в подполе не привел к появлению грибка, плесени и дом попросту не начал прогнивать, в фундаменте оставляют небольшие продухи

Все эти проёмы важно закрыть решетками против грызунов. Чтобы подпол не промёрз и не покрылся инеем, на зиму продухи полностью закрывают.

Как вентилировать санузел в доме из бревна?

В ванной комнате стены и пол сруба наиболее подвержены впитыванию влаги, поэтому одной лишь естественной вентиляции будет недостаточно. Мы рекомендуем установить принудительную вентиляцию, причём с отдельным отводом. Это необходимо для того, чтобы неприятные запахи не распространялись по жилым комнатам. Для удобства, вытяжной вентилятор можно подсоединить к выключателю, так при включении света в санузле, вытяжка заработает автоматически.

Как вентилировать кухню в срубе?

Здесь вам на помощь придёт классическая вытяжка. Её необходимо размещать прямо над плитой, на высоте около 0,7-1 метра над ней. Желательно, чтобы сама вытяжка была хотя бы на 10 см шире вашей плиты. Выводить вытяжной вентиляционный канал в кровлю необязательно, достаточно вывести его в стену возле кухни.

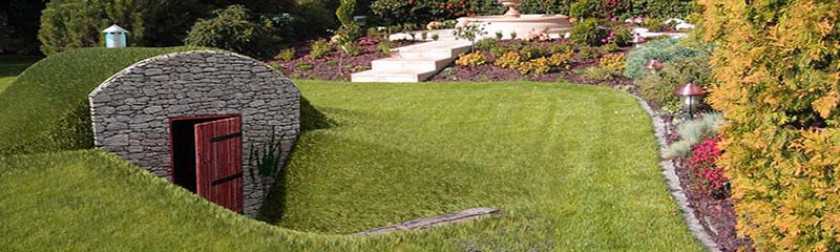

Как правильно сделать вентиляцию в погребе

Для хранения овощей в подвале нужен соответствующий микроклимат, температура – 2…5 °C, влажность – до 90% (круглогодично). Превышение этих показателей ведет к образованию плесени, гниению корнеплодов и фруктов. Для удаления излишков влаги и частичной корректировки температурного режима служит вентиляция погреба – естественная либо принудительная. Как сделать вентилирование подземного хранилища правильно, читаем далее.

1 Воздухообмен и микроклимат подвала
2 Схемы вентиляции погребов
3 Как рассчитать диаметры воздуховодов
4 Трубы для вентилирования подвала
5 Монтаж подвальной вентиляции – практические советы
6 Как высушить сырой погреб летом

Воздухообмен и микроклимат подвала

В подвальных помещениях частных домов нет смысла устраивать принудительную вытяжку. В большинстве случаев поставленные задачи способна решить естественная вентиляция в погребе. Для организации такого воздухообмена нужно понимать, какие факторы влияют на микроклимат внутри подвала:

Температура грунта на глубине 1.5—2 м. В зависимости от региона данный показатель меняется от —3 до +10 градусов (зимой). То есть, погреба северных и южных районов надо утеплять на этапе строительства.
Холодный воздух плотнее и тяжелее теплого, поэтому всегда опускается к полу помещения. Такое движение потоков называется конвекцией.
При одинаковой температуре более влажный воздух легче сухого и поднимается вверх. Вот почему капли конденсата свисают с потолка, а стены возле пола практически не «потеют».
Влажность воздуха зависит от близости грунтовых вод и внешней гидроизоляции стен. Если при строительстве подвала или цокольного этажа изоляционные работы не выполнялись, готовьтесь к борьбе с сыростью.
Температура вентиляционного воздуха, подаваемого в погреб с улицы.

Переувлажненный воздух стремится подняться к потолку, на котором выпадает конденсат

Теперь конкретно об устройстве вентиляции в овощном погребе. Чтобы организовать естественную циркуляцию воздушных потоков, используем явление конвекции. План действий:

Погреб под жилым домом или гаражом, построенный без проекта и наружной гидроизоляции, может сильно отсыревать зимой. Подобные хранилища приходится сушить летом – способы мы перечислим в конце публикации.

Схемы вентиляции погребов

Для вентилирования подземных помещений можно использовать 1 из 3 схем:

классическая система с одной вытяжной трубой;
схема с двумя трубами – притоком и вытяжкой;
принудительный воздухообмен.

Однотрубная система вентилирования – свежий воздух попадает в хранилище через дверь

Выбор варианта зависит от конструкции подвала, его местонахождения и прочих условий. Показанная на картинке система с 1 воздуховодом применима для погребов с отдельным выходом на улицу. Как работает схема в холодный период года:

Температура под землей всегда плюсовая (если подвал правильно построен). Более теплый и влажный воздух поднимается в верхнюю зону и уходит наружу по вертикальному каналу вытяжки.
Холодные воздушные массы занимают его место – просачиваются через приточные отверстия в двери (люке), потом опускаются к полу погреба.
По мере прогрева + увлажнения воздух начинает терять вес, поднимается и снова выбрасывается через трубу.

Важный момент. При однотрубной схеме вентканал должен устанавливаться на максимальном удалении от входной двери, у противоположной стены. Так обеспечивается полное обновление воздушной среды помещения.

Система вентиляции с двумя трубами применяется в погребах без отдельного входа – под частными домами, гаражами и прочими хозяйственными постройками. Естественная циркуляция воздушных масс организована аналогично, только притоком служит второй вертикальный канал, опускающийся к самому полу. Холодный наружный воздух опускается по приточному воздуховоду, замещая уходящие на улицу газы.

Трубы располагаются в противоположных углах хранилища и выводятся двумя способами:

в земле снаружи здания;
прямо сквозь крышу, как показано на схеме вентиляции гаража с погребом и смотровой ямой.

В первом случае оголовок приточной трубы находится на уровне цоколя, вытяжную шахту лучше поднять на высоту 2 м (считая от заборного отверстия в подвале). Если здание окружено другими постройками и вывести второй канал негде, воздуховод прокладывается вторым способом – на кровлю. Конец трубы вытяжки поднимается над коньком.

Схема расположения вентиляционных каналов и движения воздушных потоков в гараже. Переточную трубу между ямой и погребом ставить нельзя

Примечание. Производители готовых погребов из пластика либо бетона сразу предусматривают двухтрубную вентиляцию. Каналы выходят вертикально через потолок хранилища, люк закрывается наглухо.

Вентиляция в частном двухэтажном доме — Виды вентиляции

Выбор системы вентиляции осуществляется на первичных этапах проектирования дома, а также у четом бытовой или хозяйственной нагрузки на помещения

Важно учитывать расположение комнат и общую квадратуру дома

Для реализации поставленных задач используются следующие типы вентиляции:

При совмещенном типе приток воздуха реализуется естественным путем и при использовании механических приспособлений. Такой способ наиболее распространенный. Однако, чтобы достигалась стабильная вентиляция в частном двухэтажном доме, необходимо монтировать в стены вытяжные каналы различной площади. Для кухонной зоны, душевой или котельной необходимо использовать отдельные короба. При таком способе воздушные массы движутся естественным путем. Также можно в центральную шахту установить вентилятор, который будет ускорять отток воздуха. К преимуществам такого метода относится то, что неприятные запахи в дом не проникают, а также низкий уровень шума при работе вентилятора. Недостатком же будет являться то, что необходимо устанавливать переточные решетки внизу дверей.
Естественная. Не предполагается использование механических средств для обеспечения циркуляции воздуха. Отток и приток осуществляется за счет разности в температурах воздуха между комнатой и улицей. Такой тип применяется повсеместно, однако имеет ряд недостатков.
Принудительная вытяжная. Такая система вентиляции двухэтажного дома совмещается с естественной. Поступление воздуха может осуществляться при помощи установки специальных клапанов или естественным способом, а удаление воздуха из помещений происходит в принудительном порядке. Для этого в ванной комнате или туалете монтируются вытяжные вентиляторы принудительного типа. Работу такой системы можно автоматизировать.
Приточная. Для реализации такого типа воздухообмена в несущую стену или оконные рамы монтируется специальный клапан, который осуществляет принудительное поступление воздуха в комнату. Также можно использовать приточный вентилятор, чтобы нивелировать подачу холодного воздуха в зимой, систему конструктивно усложняют добавлением калорифера. Помимо прочего, можно использовать моноблочные комплексы, которые совмещают в себе калорифер, клапан, фильтры и охладители. Оборудование может снабжаться таймером, поэтому каждый владелец может настроить необходимый период срабатывания.
Принудительная приточно-вытяжная. Процесс оттока и притока воздушных масс обеспечивается путем использования производительного оборудования. К особенностям принудительной вентиляции относится то, что она бывает местной, когда приточное оборудование устанавливается в помещениях, в которых оно наиболее необходимо. При централизованной схеме используется один вентилятор, расположенный в центральной шахте, к которой подключены все вытяжные каналы.

Способов для создания принудительного или естественного движения воздуха очень много, поэтому каждый владелец самостоятельно выбирает наиболее оптимальный способ.

схема естественной вентиляции дома

Приточная вентиляция в частном доме

Загородный дом также нуждается в вентиляции, поскольку представляет собой целый комплекс бытовых помещений. В зависимости от назначения в них устанавливается разный микроклимат. Установка приточной вентиляции позволит направить воздух заданной температуры в заданном направлении. Особую потребность в обеспечении вентиляции в доме испытывают владельцы бассейнов, которые расположены в доме. Ведь из-за избыточной влажности может пострадать крепление узлов, а со временем и вся конструкция.

К системе вентилирования в доме выдвигаются требования:

мощность;

возможность создания разветвленной системы, с заданными параметрами для каждого помещения;

автоматическое управление приточной вентиляцией (обычно с помощью технологии wi-fi);

в холодную пору коттедж нужно обогревать, тогда нагретый отработанный воздух можно пустить на подогрев приточной вентиляции. Летом же желательно охлаждать поступающий воздух. Тогда устанавливаются рекуператор и/или кондиционер.

Недостатки принудительной вентиляции

Для подачи воздуха в помещения можно использовать не только форточки и щели, но и принудительную приточную вентиляцию. Но и здесь не все так гладко, как хотелось бы. О приточной вентиляции многие знают из рекламных акций, где расписаны все ее преимущества. На первый взгляд все предельно просто: воздух закачивается в помещение с помощью вентилятора, пройдя предварительную очистку с помощью встроенного фильтра и при необходимости нагревшись до заданной температуры. Но здесь и кроется главный недостаток. Уже через несколько циклов работы на фильтре осядет пыль, органические отходы и т.д., и он станет идеальным местом для размножения микробов и бактерий, которые потом будут попадать в помещение вместе с воздухом снаружи. Это чем-то напоминает работу пылесоса, из которого не вытрусили пыль. Воздух проходит сквозь грязный фильтр, не только не очищаясь, но и еще больше загрязняясь. А ведь никто не будет менять фильтр каждый день, он будет обновляться в лучшем случае раз в полгода при плановом ТО. Так что, если есть возможность, лучше отказаться от установки принудительной приточной вентиляции. Конечно, есть помещения, в которых нельзя без нее обойтись, с повышенным уровнем задымленности или с постоянными выбросами отходов, но в жилых частных домах это редкость.

Как сделать вентиляцию в частном доме своими руками

Процедуру самостоятельного монтажа вентиляционной системы в частном доме можно разделить на несколько основных этапов.

Расчеты и проектирование. Первый шаг заключается в вычислении требуемого воздухообмена. Это можно сделать по формуле, описанной выше.
Выбор сечения воздуховодов. После вычислений необходимо определится с диаметров каналов системы. Небольшая величина приведет к постоянным загрязнениям, большая – к шуму и потере производительности. При монтаже каналов необходимо снизить количество поворотов к минимуму.
Выбор типа вентиляции. Как уже было сказано, наиболее оптимальным вариантом является приточно-вытяжная система.
Составление схемы расположения каналов.
Определение месторасположения забора и вывода воздушных потоков.
Непосредственно сам монтаж вентиляции.

Выполняя точные расчеты, используя качественные материалы и точно следуя описанному алгоритму, создать вентиляционную систему своими руками очень просто.

Приточно-вытяжная вентиляция

Установка вентилятора в санузел

Установка вентилятора в санузел – это проста процедура, которая позволит обеспечить качественную циркуляцию воздуха. Первым делом необходимо определится с месторасположением конструкции. Чаще всего, она устанавливается в выходное отверстие, соединенное с общей системой вентиляции.

Для установки вентилятора необходимо следовать следующей пошаговой инструкции.

Подключить вентилятор к электросети. Процедуру включения можно осуществлять с помощью кнопки, расположенной непосредственно на конструкции, или же подвести его к обычному выключателю около санузла.
Далее нужно снять защитную крышку и закрепить конструкции на выходе вентиляционного отверстия с помощью полимерного клея или жидких гвоздей.
Последний шаг заключается в установке защитной крышки и проверке работы установленной конструкции.

Устройство вытяжки

Принцип работы вытяжного вентилятора выглядит следующим образом:

воздух, находящийся в помещении нагревается за счет отопительных приборов, дыхания жильцов и т.д.;
свежий воздух поступает в помещение и создает повышенное давление за счет разницы температур, из-за которого отработанные воздушные массы поднимаются к потолку помещения;
вытяжной вентилятор засасывает воздух в верхней части помещения в вентиляционные каналы, по которым он в дальнейшем выводится из дома.

Приточная вентиляция с помощью диффузора или решетки

Приток свежего воздуха осуществляется по вентиляционным каналам. За его равномерное распределение по помещению отвечают такие элементы как диффузоры и решетки. Они позволяют воздуху равномерно разнестись по комнате, что препятствует образованию застоя.

Диффузоры и решетки классифицируются по нескольким параметрам:

форма – круглая, прямоугольная или квадратная;
размер;
дополнительные опции – встроенные вентиляторы, вытяжки, увлажнители, обогреватели т.д.

Приточная вентиляция с помощью приточного клапана

Приточная вентиляция, работающая за счет приточных клапанов – это самый простой способ создания вентиляционной системы. Клапан – это конструкция, которая может устанавливаться в стены, окна, двери и т.д.

Воздух поступает с улицы через клапаны и попадает в помещение. Установить приточный клапан очень легко. Для этого достаточно следовать следующей инструкции.

Определится с местом расположения конструкции. Чаще всего такие конструкции монтируются в пространство под окна или же в стены.
Вне зависимости от выбранного месторасположения необходимо просверлить сквозное отверстие под углом в направлении вниз (это требуется для предотвращения попадания в помещение воды, пыли и т.д.).
Далее необходимо установить клапан и зафиксировать его в отверстии.
Оставшееся пространство в проделанном отверстии заделывается с помощью герметика.

При выборе количества приточных клапанов, необходимо учитывать скорость отвода отработанных воздушных масс. Вытяжка должна успевать отводить количество использованного воздуха равное объему поступающего. В этом случае, коэффициент полезного действия вентиляционной системы будет максимальный.

Расчет

Целью расчета СВ является определение сечения вытяжных каналов и приточных клапанов, а также их количества. Каждый этаж рассчитывается отдельно, при этом выполняются следующие действия:

По приведенным в нормативных документах данным определяют минимальный объем воздуха Qп, который за час должен поступать в помещения с приточными клапанами.
По тем же нормативам рассчитывают минимальный объем воздуха Qв, который за час должен удаляться из помещений с вытяжными каналами.
Наибольшую из полученных величин принимают за требуемую производительность вытяжных каналов Qр.
Исходя из размеров здания, задаются длиной вытяжных каналов.
По специальным таблицам подбирают такое сечение вытяжных каналов, чтобы при заданных длине и температуре в помещении они имели требуемую производительность.

Чтобы показать методику в действии, рассчитаем вентиляцию 1-этажного дома. В состав строения площадью 120 кв. м входят следующие помещения:

5 комнат (суммарная площадь – 90 кв. м);
кладовка или гардеробная (4,5 кв. м);
кухня и санузел.

Потолок имеет высоту 3 м. Высота вентилируемого подпольного пространства (полы – деревянные на лагах) составляет 30 см.

Расчет выполняем по вышеприведенному плану.

Шаг 1

Согласно нормативам, кратность воздухообмена в помещениях с приточными клапанами должна быть не менее 1-го объема в час. Таковыми в данном случае являются комнаты. Следовательно, объем поступающего в течение часа воздуха должен составлять:

Qп = 90х3х1 (кратность) = 270 куб. м/час.

Шаг 2

Для помещений с вытяжными каналами в нормативах прописаны следующие требования:

для кухни, ванной и туалета: воздухообмен в объеме, соответственно, 60, 25 и 25 куб. м/час;
для кладовки и подпольного пространства: кратность воздухообмена – 0,2 объема в час.

Следовательно, общий объем удаляемого за час воздуха должен составлять:

Qв = 60 + 25 + 25 + (4,5х3 + 120х0,3)х0,2 = 119,9 куб. м/час.

Производительность вытяжной вентиляции принимаем по наибольшему из вычисленных значений:

Qр = 270 куб. м/час.

Шаг 4

Исходя из конструктивных соображений, задаемся длиной вытяжных вентканалов. С учетом высоты чердака она будет составлять 4 м.

Шаг 5

По таблице определяем, что при длине в 4 м и температуре в помещении в пределах 20 градусов производительность канала с площадью сечения в 204 кв. см. составит 45,96 куб. м/ч. (именно такие каналы имеются в бетонных блоках, которые предполагается применить при строительстве).

Следовательно, нам понадобится как минимум 270/45,96 = 5,8 каналов. После округления до ближайшего наибольшего целого получим 6 каналов.

Шаг 6

Попробуем распределить полученное число каналов по помещениям:

кухня, туалет, ванная и кладовка – по одному каналу;
подпольное пространство – 2 канала (ввиду его конструктивных особенностей).

Однако, при такой схеме на кухне не удастся обеспечить требуемый воздухообмен: производительность вытяжного канала составляет 45,96 куб. м/ч, в то время как по нормативам требуется ежечасный воздухообмен в объеме 60 куб. м/ч.

Предлагается увеличить число каналов до 7-ми и установить на кухне два канала вместо одного.

Схема естественной и принудительной вентиляции с рекуперацией

Производительность вентиляционных каналов, установленных в кладовке и подполье, более чем в 10 раз превышает величину требуемого нормативами воздухообмена. Так, в кладовке вместо необходимых 2,7 куб. м/ч мы имеем 45,96 куб. м/ч; в подполье – вместо 7,2 куб. м/ч получили почти 92 куб. м/ч.

Однако, сокращать производительность этих каналов до нормируемых значений путем установки маленьких вентиляционных решеток нельзя, так как они обеспечивают вентиляцию всего дома и в этом случае мы не сможем получить приток объемом 270 куб. м/ч.

Эффективным решением с точки зрения теплосбережения является установка на вытяжные каналы заслонок, управляемых гигростатом – датчиком контроля влажности.

Как рассчитать производительность системы

Чтобы самостоятельно рассчитать требуемые параметры для одноэтажного или двухэтажного строения, нужно учитывать несколько факторов:

Площадь помещения.
Кратность полного обмена воздуха, находящегося в помещении за один час.
Нормы обеспечения свежим воздухом по САНПИН из расчета на одного человека (для обычных условий проживания в расчет берут 30 м3/час).

Пошаговый алгоритм расчета поможет определить необходимый объем воздуха, для дальнейшего подбора подходящего оборудования:

Чтобы получить полный объем воздуха в доме, необходимо сложить объем всех помещений. Ориентируясь на нормы потребления воздуха в различных помещениях жилища и показатели объема этих помещений, следует вывести средний показатель кратности полного обмена воздуха.
Умножив полученную кратность на суммарный объем, получим объем, который необходим для поступления и удаления воздуха в час.
Исходя из этого показателя, рассчитывают количество и мощность устройств обеспечивающих приток и параметры вытяжки. При расчете необходимо руководствоваться инструкцией и техническими характеристиками используемых приборов и типа вытяжного канала.

Данный расчет не учитывает изменения мощности тяги в различных климатических условиях. Для получения более точных данных придется совершать более сложные расчеты.

Состав системы, пошаговый монтаж

Поможет при проектировании вентиляции в частном доме своими руками, схема и подготовка комплекта чертежей с поэтажными планами. Основным элементом любой системы вентилирования является воздуховод:

вентканал – изготавливается только внутри кирпичных стен;
короб – из стального листа, полимерных материалов, керамики, бетонных изделий.

Максимальным сечением обладают вытяжные воздуховоды. Например, для однократного воздухообмена в коттедже 300 квадратов при естественном воздухообмене потребуется труба диаметром 35 см или канал 40 х 25 см. Внутри кирпичной кладки подобные конструкции изготавливаются без проблем.

Состав принудительной вентиляции

Если дом построен из других конструкционных материалов, автоматически возникают проблемы с размещением, декорированием труб или коробов таких больших размеров. Поэтому сечение воздуховода снижается, проектируется принудительная вентиляция в частном доме (схема своими руками также может быть выполнена без проблем при изучении основных требований нормативной документации).

Как организовать проветривание?

Для обновления воздушных масс в частном доме, в первую очередь, задействуется приточная вентиляция. Своими руками схему составить несложно, разобравшись с планировкой и особенностями своего дома. Существует несколько типов проветривания, не одинаково полезных для микроклимата интерьеров:

открыта дверь + окна – воздух обновляется в течение 5 минут, однако образуются вредные сквозняки;

Проветривание окнами и дверьми

приоткрыта фрамуга или форточка – полное замещение отработанных воздушных масс новыми наступает через 40-60 минут, однако остывают откосы, оконные блоки, возможно образование конденсата;

Проветривание форточками

открыты окна – этот вариант является лучшим, так как за 10 минут не успевают остыть конструкции, воздух обновляется в комнате полностью.

Проветривание открытыми окнами

Но жителям крайне неудобно заниматься проветриванием ежечасно. Поэтому спасительным решением при нежелании установливать полноценную приточную установку являются стеновые/оконные клапаны.

Обеспечение притока

Оконный клапан имеет несколько разновидностей. Для установки некоторых моделей необходима фрезеровка овальной щели в эксплуатируемом профиле ПВХ. Это отражается на прочности оконного блока (профиль армируется фольгой, внутри которой не рекомендуется делать крупные отверстия), звукоизоляции.

Конструкция оконного клапана

Более удобны в монтаже щелевые клапаны накладного типа. Для этого достаточно удалить на отдельном участке (обычно верхняя часть фрамуги) уплотнитель, прикрутить корпус клапана.

В высокопроизводительных модификациях клапанов приточного типа наружный воздухозаборник связан с внутренним регулировочным механизмом телескопической камерой. Элемент клапана, устанавливаемый внутри помещения, имеет фильтр, выпускные форсунки, лабиринтную систему проток.

Пропускной способности оконных клапанов обычно достаточно для жилых помещений. Однако в кухнях с газовыми 4-х конфорочными плитами, духовыми шкафами эти устройства не могут обеспечить требуемый воздухообмен для этих помещений. Поэтому монтируются клапаны стеновые, имеющие следующую конструкцию:

патрубок (гильза) трубчатого типа, установленный внутри сквозного отверстия в стене;
решетки с обеих сторон для фильтрации воздуха, декорирования проема, регулировки воздухозабора;
встраиваемый вентилятор либо рекуператор.

Конструкция стенового клапана приточного

Обычные клапаны монтируются над регистрами отопления, чтобы зимний воздух согревался восходящими конвекционными потоками. В рекуператорах использована схема «труба в трубе», поэтому входящие массы согреваются исходящими потоками. Их устанавливают в любом удобном месте, независимо от расположения батарей, простенков.

Расположение приточного стенового клапана

Более сложными являются системы вентилирования с использованием воздуховодов. Короба или трубы пропускают внутри пространств подвесных/натяжных потолков, выпуская патрубки в отдельных зонах помещения.
