Инсталляция для унитаза grohe и gerebit: разновидности конструкций и способы монтажа

Критерии выбора инсталляции

Выбирая, какую инсталляцию приобрести, нужно обратить внимание на ее качество. Конструкция убирается в короб, поэтому в случае протечки, неисправность обнаружится не сразу, а для ее устранения придется заново выполнять отделку туалета

Качество определяется толщиной металла, пластика, внешним видом сварных швов. Кроме того, учитывают:

1. Совместимость с моделью унитаза. Установочные отверстия не всегда совпадают, если инсталляция и унитаз изготовлены разными производителями. Могут быть различия даже у моделей, относящихся к разным линейкам, одной и той же фирмы.
2. Комплектацию. В комплекте иногда отсутствуют крепежные элементы, звукоизоляционная прокладка, кнопки слива – их нужно покупать отдельно. В то же время другая фирма может предлагать не только эти элементы, но и сам унитаз.
3. Кнопки слива. Покупатель вправе выбрать обычную клавишу слива «старт/стоп», двухрежимные кнопки или сенсорные.
4. Производитель. Ведущие фирмы дают 5–10 лет гарантии на инсталляции, причем не только на раму, но и на все комплектующие, поэтому в их качестве можно быть уверенным.

Это самые общие условия выбора инсталляции, в каждом конкретном случае обязательно нужно учитывать рекомендации производителя.

Инсталляция для унитаза Grohe – достоинства и недостатки

Grohe – немецкий бренд сантехнического оборудования, который пользуется повышенным спросом среди наших соотечественников.

Система инсталляция для унитаза Grohe Rapid характеризуется надежностью и простотой установки, поэтому их все чаще применяют при формировании современных интерьеров. Большинство людей мечтают видеть сове жилище не только функциональным, удобным, но и эстетически привлекательным. Новейшие дизайнерские тенденции направлены на создание свободного пространства, где все компактно и комфортно. Инсталляция Grohe полностью соответствует этим требованиям, а также облегчает прочес уборки помещения.

Универсальность инсталляции для унитазов Grohe дает пользователям полную свободу в проектировании и оформлении интерьера санузла. Все, что может огранить вашу деятельность, – это фантазия.

Инсталляция Grohe имеет множество положительных характеристик, в том числе и практически бесшумный слив воды. Это преимущество недоступно для классических моделей унитазов. Панели смыва в инсталляции Гроя могут иметь одну либо две клавиши. При выборе последнего варианта вы сможете экономить воду, используя при необходимости минимальный смыв.

Единственным недостатком конструкции можно считать ее высокую стоимость, которая варьируется в зависимости от модели от 2 500 до 10 000 рублей.

Советуем Гигиенический душ для туалета: выбор и особенности монтажа. Видео

Пошаговая инструкция монтажа подвесного унитаза

1. Проведение замеров и нанесение разметки

С самого начала выявляется центральная ось устройства, которая обозначается линией. Далее отмечается расстояние от стены до конструкции инсталляции, которое не должно быть меньше 13,5 мм. После этого стоит выяснить, на какой высоте будет располагаться сливной бачок. Обычно его высота не превышает 1 м. На поверхностях пола и стен отмечаются места, где впоследствии будут сделаны отверстия для монтажа крепежных элементов.

Замеры и разметка мест крепления Советуем Маленькая раковина для туалета: особенности, материалы изготовления и способы установки

1. Подготовка системы крепежей

Перфоратором необходимо просверлить отверстия, которые полностью совпадают с отметками, сделанными ранее. В отверстия следует вставить дюбели, а затем крепежные анкеры.

1. Монтаж инсталляции

В заранее подготовленное место монтируется конструкция инсталляции. Закрепляется она с применением специальных гаек и винтов. Корпус выставляется одновременно и на вертикальном, и на горизонтальном уровнях, а затем это положение фиксируется при помощи заглушек.

1. Подведение труб

Для подключения унитаза к водопроводной системе необходимо использовать хомуты из пластика, которые фиксируют трубы от канализации и от бачка. После проведения этих работ следует проверить, насколько качественно они были проведены.

1. Установка чаши унитаза

При выполнении монтажа аккуратно подгоняют патрубки, которые соединяют между собой унитаз и инсталляцию. Всего имеется 2 патрубка: один – для чистой воды, а второй – для канализации. Подобные соединительные детали оригинальны, поэтому всегда идут в комплекте с изделием.

Перед монтажом устанавливается специальная прокладка для амортизации, а на шпильки надеваются муфты, изготовленные их ПВХ. После этого унитаз устанавливается на шпильки и фиксируется.

Для более точного представления о проведении необходимых работ можно посмотреть видео с установкой инсталляции.

https://youtube.com/watch?v=GVAcfbvKs9Y

Выбираем инсталляцию

Если унитазы разных производителей различаются разве что степенью гладкости поверхности и формой чаши, то от инсталляции зависят все наши проблемы с туалетом в ближайшие четверть века. Не забудьте: и рама, и бачок, и все коммуникации будут скрыты, а доступ к ним весьма затруднен.

Попробуем собрать эту конструкцию самостоятельно

Наиболее надежными считаются инсталляции немецких фирм Geberit, Groheи Vega. Впрочем, выбор производителя – в большой степени вопрос личных предпочтений; главное – инсталляция должна принадлежать приличному, именитому производителю. Это как раз тот случай, когда переплата за бренд окупает себя сполна.

В общем случае более предпочтительна рамная, а не блочная инсталляция. Она дает куда больший простор фантазии дизайнера; в первую очередь это касается инсталляций с монтажом на лапы к полу.

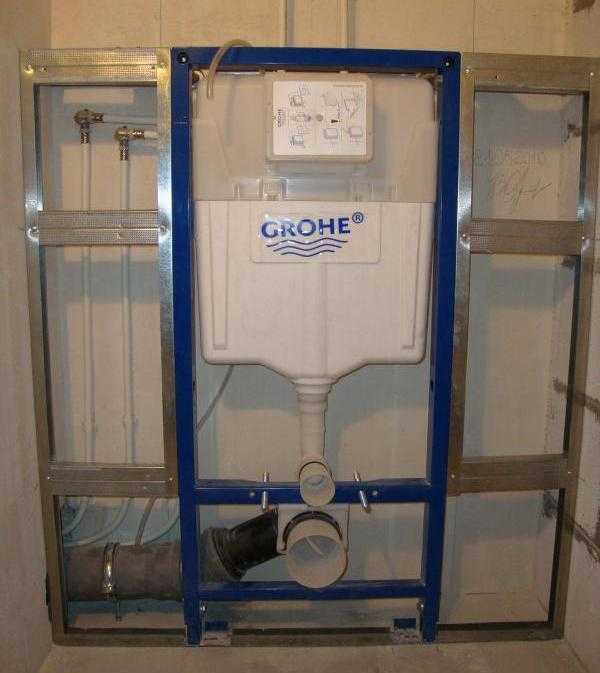

Так выглядит рамная инсталляция Grohe

Популярные линейки

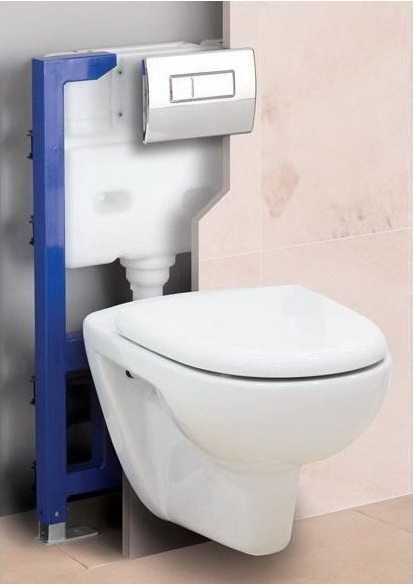

Изделие бренда “Grohe”

Надежность и качество инсталляции для унитаза во многом зависит от фирмы-производителя.

Grohe — это немецкая фирма сантехники, которая тщательно контролирует качество своей продукции. Надежность бренда, возможность комбинации сантехники из разных линеек подтверждается отзывами покупателей.

Geberit — швейцарский бренд, напрямую конкурирующий с Grohe. Когда-то именно с Geberit началось знакомство российских потребителей с инсталляциями для унитазов. По качеству и цене продукция примерно соответствует Grohe.

TECE — фирма предлагает немецкое оборудование премиум-класса по приемлемой цене. Все изделия сочетаются друг с другом. Монтаж простой. Любую инсталляция можно установить самостоятельно.

Viega — немецкий бренд, продукция которого рассчитана на массового потребителя. Если сравнивать с тройкой основных конкурентов, стоимость инсталляции при прочих равных условиях будет значительно ниже. При этом конструкции надежны и отвечают всем последним технологическим требованиям.

Cersanit — польский производитель, который заслужил место в топе, благодаря высокому качеству продукции и доступной цене. Это самый бюджетный вариант для российского потребителя.

Как монтировать оборудование для унитаза

Инструкция, входящая в комплект сантехнической инсталляции, поможет самостоятельно установить систему. Для размещения коммуникаций необходимо углубление не меньше 20 см. Доступ к бачку происходит через сливную клавишу, которая расположена над унитазом на стене.

Пошаговый алгоритм действий при монтаже конструкции:

1. Выполняется замер пространства для установки инсталляции или сооружение ниши по необходимым параметрам.
2. Наносится вертикальная линия мелом или маркером, которая послужит осевой разметкой.
3. Отводится место для трубы канализации.
4. Влево и вправо от осевой линии откладывается размер бачка.
5. Производится горизонтальная разметка на высоте 100 см, которая обозначит верхнюю границу бака.
6. Определяются место монтажа инсталляции.
7. Строительным уровнем устанавливается правильное положение системы.
8. Анкерными болтами и другими крепежными элементами рама монтируется к полу и стенам.
9. Производится подводка канализации.
10. К инсталляции подсоединяется шланг и кран, подводится вода.
11. В отверстие установки клавиши слива вставляется заглушка.
12. Выполняются отделочные работы, с помощью которых инсталляция скрывается за перегородкой.
13. Заглушка обрезается до необходимого размера и крепится кнопка слива.
14. Подвешивается чаша унитаза.

При соблюдении рекомендаций и инструкции проблем с креплением системы не возникает.

Монтаж инсталляции

Установка инсталляции унитаза своими руками на специальную раму, фиксируемую к стене, является более дорогостоящим процессом, но более быстрым и надежным. Крепление инсталляции будет происходить к полу и прочной стене.

Технологическая последовательность выглядит следующим образом:

1. Закрепление металлической рамы. В ней имеются соответствующие отверстия, с помощью которых она фиксируется к поверхностям дюбелями. Две точки для крепления к полу и две к стене. К месту установки подводятся канализационные и водопроводные трубы. Установленная рама должна быть проверенна на ровность с помощью строительного уровня. Необходимо выдержать точную параллельность к устанавливаемой стене, т.к. даже незначительные перекосы могут привести к перебоям в работе и даже поломкам. Горизонтальную регулировку осуществляют при помощи креплений в стене, которые изменяют свое положение.

Этот этап также предполагает выставление высоты расположения подвесного унитаза. Она будет зависеть от роста жильцов, обычно составляет 0,4 м. Высоту чаши можно будет отрегулировать в дальнейшем.

2. Подведение к сливному бачку воды. Можно использовать гибкую или жесткую систему. Профессионалы чаще используют жесткую, т.к. она способна дольше прослужить. Можно использовать и гибкие шланги, но если они выйдут из строя, то добраться к ним и заменить быстро не получится. В процессе монтажа подводки вентильный кран бачка, также как и слив из него, должен быть закрыт.

После соединения следует проверить надежность соединений. Для этого следует открыть подачу воды и начать заполнять бачок. Если имеются утечки, то устраняются. Вода может остаться в бачке.

3. Подключение к канализации. Сливное отверстие унитаза необходимо вставить в отвод канализационной трубы с помощью соответствующей гофры, но отдельные модели способны подключаться без ее использования. По окончанию соединения следует проверить герметичность системы путем пробных сливов. Чтобы сделать это потребуется временно прикрутить чашу к раме. После этого снова ее снять, она будет устанавливаться в финале монтажа.

Правильную подводку трубы канализации необходимо выполнить еще до того, как начали устанавливать инсталляцию. Диаметр трубы – 100 мм. Ее необходимо прокладывать с соответствующим уклоном. Про можете прочитать в соответствующей статье.

4. Закрытие гипсокартонными листами. Установка подвесного унитаза обязательно должна сопровождаться декоративной отделкой функциональных элементов. Для отделки санузлов необходимо приобретать водостойкий двойной гипсокартон. Он отличается большей прочностью, в сравнении с обычным. Листы требуется монтировать к металлическим профилям и непосредственно к раме унитаза. Инструкция по установке должна обладать необходимой информацией по способу раскроя с указанием точек вырезки отверстий.

Обшивка может быть выполнена двумя способами: по всей площади стены или только по плоскости инсталляции. Второй метод предполагает образование небольшой полочки над чашей, которая может быть использована для размещения необходимых предметов.

В последующем установленный барьер отделывается плиткой или панелями совместно с остальной площадью помещения.

5. В завершение необходимо провести установку унитаза на инсталляцию, а именно чаши. Ее следует навесить на соответствующее место с помощью двух креплений.

6. Последним, наиболее простым этапом является установка кнопки смыва. Они бывают пневматическими и механическими. Процесс не сложный, т.к. все уже должно быть подведено к необходимому проему в стене. Механическая кнопка устанавливается с помощью специальных штифтов с последующей их регулировкой. Для пневматической же следует только подсоединить соответствующие трубочки все готово.

В процессе деятельности необходимо особо контролировать процесс монтажа рамы-инсталляции,
т.к. именно от правильности будет зависеть ход дальнейшей установки. Разобраться, как установить инсталляцию для унитаза на самом деле не сложно. Достаточно следовать рекомендациям инструкции по установке, а в дополнение посмотреть соответствующее видео о процессе и все у вас получится.

Подвесные сантехнические устройства постепенно обретают популярность, особенно среди владельцев малогабаритных санузлов. Однако не всем по душе подвесные унитазы – внешне они кажутся неустойчивыми и ненадежными. Это впечатление обманчиво, ведь осуществляется с использованием системы инсталляции, которая скрывается за отделочным материалом стены. Рассмотрим более подробно преимущества подвесных сантехнических объектов и ознакомимся с инструкцией по их установке.

Бетонное основание вместо инсталляции

Есть возможность заменить дорогую систему инсталляции самодельной альтернативой из бетона. Сливной бачок в такой конструкции можно установить двумя способами:

• стандартно над чашей на изготовленное основание;
• монтируют бачок за фальшстеной, механическую кнопку слива выведя на стену.

Эта вариация достаточно экономична, но устройство основания займёт больше времени в сравнении с монтажом магазинной инсталляции, так как придётся ожидать, когда бетон наберёт прочности. Понадобятся такие материалы для проведения работ:

• примерно 40 литров готового бетона: цемент не ниже М200, просеянный песок, мелкий щебень и вода. Соотношение компонентов в пропорции 1:2:3:0,8.
• доски или фанера для опалубки;

Бетонное основание

• саморезы по дереву для сбора опалубки;
• резьбовые стержни для крепления унитаза толщиной 20 мм, длинной около 80 см;
• силиконовый герметик;
• пластиковая труба по размеру слива;
• сливной фитинг;
• уровень.

Начинают с рассверловки отверстий для металлических стержней в стене. Глубина отверстия – 15 см. Отверстие прочищают и вливают внутрь клей (химический анкер). Вставляют стержень. Монтируют опалубку на саморезы, в передней доске предварительно просверливают отверстие для выпуска стержней. Для устойчивости опалубки на штыри накручивают гайки. Строительным уровнем проверяют вертикаль. Устанавливают муфту. Перед бетонными работами примеряют окончательный вариант: выходное отверстие чаши унитаза совмещаем с муфтой, а стержни должны входить в отверстия для крепления. Сливное отверстие муфты прикрывают пенопластом и прижимают. Заливают бетонную смесь в опалубку. Снова проверяют уровнем. Через три недели опалубку можно снять и приступить к монтажу сантехники. На унитаз устанавливают прокладки и надевают его на штифты. Проверяют устойчивость и работоспособность.

Подготовка ниши

Установка подвесного унитаза предполагает использование ниши для размещения рамы. Как уже говорилось, для крепления необходима определенная прочность стен. Конструкция инсталляции может выдерживать массу до 400 кг, часть нагрузки от которой передается стене. К этому вопросу необходимо подходить с особой внимательностью.

Для того, чтобы разместить инсталляцию необходимо подготовить нишу. Она должна быть следующей:

• Высотой – 1 м;
• Шириной – 0,6 м;
• Глубиной – до 0,2 м.

В отдельных случаях подобную глубину создать проблемно. В таких случаях необходимо углубляться на возможное значение, а оставшиеся элементы скрывать гипсокартонными панелями.

За счет скрытия основной части устройства открываются определенные возможности для декорирования и улучшения интерьера. Просто же размещать инсталляцию возле стены и обшивать ее ГКЛ не стоит, т.к. разместить унитаз обычной компоновки будет дешевле и проще. К тому же он будет занимать меньше места.

Материалы и инструменты

Для установки унитаза с инсталляцией установки встроенного унитаза необходимо приобрести следующие элементы:

• раму-инсталляцию с пластиковым бачком;
• чашу навесного унитаза;
• кнопку смыва;
• шпильки для крепления унитаза;
• набор патрубков для соединения чаши с бачком и т.п.

Инсталляция обычно поставляется в комплекте с плоским пластиковым бачком, а также переходниками, патрубками, крепежом и кнопкой смыва. В комплект обычно входит специальный материал, который защищает конструкцию внутри стены от воздействия конденсата, а также снижает уровень шума от работающего бачка.

При покупке следует внимательно проверить комплект, чтобы сразу же приобрести недостающие элементы. Чашу унитаза также приобретают отдельно. Размеры и конфигурация инсталляции, как и прочих деталей, стандартизованы, поэтому их можно при желании изменять.

Например, можно выбрать новую двойную кнопку смыва, которая позволяет экономить воду.

На схеме наглядно представлено устройство инсталляции с пластиковым сливным бачком и необходимыми разъемами, которая предназначена для установки подвесного унитаза

Чтобы выполнить установку понадобится также ряд инструментов, прежде всего, перфоратор и сверла по бетону, соответствующие крепежу. Нужен также строительный уровень, рожковые накидные ключи, рулетка, карандаш для выполнения разметки, нож для подрезки гипсокартона и т.п.

Выбор места и очерёдность выполнения монтажных этапов

При выборе наилучшего места расположения унитаза обращают внимание на ряд особенностей помещения. Во-первых, на его геометрические параметры

Естественно, что монтаж следует осуществлять там, где сантехнический прибор будет меньше мешать. Хорошим решением является угловая инсталляция, она позволяет экономно использовать ограниченное пространство, а также помогает реализовывать необычные дизайнерские решения.

В продаже есть угловые инсталляции, но, в принципе, обычную рамную инсталляцию можно установить в угол помещения.

Во-вторых, важна близость прохождения коммуникаций, особенно канализационных. Удлинение инженерных трасс потребует выделения дополнительного места для них. Кроме того, придется учитывать монтажный уклон канализации (1,5-3 см на 1 м), который, в случае значительного удаления сантехники, увеличит высоту её крепления

На эти факторы следует обратить внимание, что также облегчит дальнейшие операции по организации точек слива и поступления воды для другого оборудования санузла

Очерёдность выполнения работ по сборке инсталляции унитаза своими руками заключена в соблюдении пошаговой инструкции, которая определяет следующие основные этапы:

• определение места размещения сантехнического прибора с рамной или блочной системой;
• установка и крепеж всех конструктивных элементов;
• подвод и подключение коммуникаций;
• проверка всех систем.

Особенности монтажа инсталляции и унитазов

Как было сказано выше, есть три варианта комбинаций «инсталляция и унитаз».

Подвесной унитаз с блочной конструкцией

Самый простой для самостоятельной установки вариант крепления системы — установка рамы на поверхности капитальной стены и укладка ниже конструкции простенка в четверть кирпича, чтобы обеспечить надежный упор для навесного унитаза. Тычковый размер одинарного кирпича равен 12.5 см плюс 1 см вертикального шва из кладочного раствора, и итоговые 13.5 см как раз подходит для большинства моделей, у которых монтажная глубина лежит в этих пределах.

Другой вариант — покупка блочной инсталляции, в комплект которой входят две специальных опоры в пол для «поддержки» чаши навесного унитаза. Эти опоры надевают на крепежные шпильки санфаянса, и они не позволяют чаше «проваливаться» назад. К таким моделям относится Geberit Kombifix (110.340.00.5). Если в комплекте подобных аксессуаров нет, то их можно купить отдельно, например упоры Geberit Kombifix (457.888.26.1) или монтажный комплект Alcaplast (M90).

Монтаж блочной инсталляции своими руками проходит по такому алгоритму:

1. На отмеченных точках крепления на стене перфоратором делают отверстия, к которым рама прикручивается на дюбели.
2. Забивают дюбели или анкера и прикручивают к ним раму.
3. Вставляют в раму бачок подсоединяют его к водопроводной трубе (трубка для подвода воды может входить в комплект поставки) и к колену смыва.
4. Вкручивают монтажные шпильки для крепления чаши.
5. Подключают колено слива к канализации через переходной патрубок (из комплекта или купленного дополнительно).

Подвесной унитаз с рамной инсталляцией

Это наиболее распространенный вариант конструкции скрытого монтажа — он подходит для установки возле любой стены или перегородки, независимо от ее несущих способностей.

Монтаж инсталляции для унитаза проходит в следующей последовательности:

1. На отмеченных точках крепления к полу и стене сверлят отверстия для дюбелей.
2. Крепят к раме бачок с механизмом смыва и смывным коленом.
3. Устанавливают раму и крепят ножки к черновому полу.
4. Регулируют ее по высоте и горизонтальному уровню с помощью выдвижных элементов опоры. Стопорят конструкцию болтами в требуемом положении.
5. При помощи металлических крепежей конструкцию фиксируют к стене. Обычно это шпильки с регулировочной головкой со стороны рамы и монтажными уголками или пластинами со стороны стены.
6. Вкручивают шпильки и стопорят. Устанавливают крепежные уголки по месту и прикручивают к стене.
7. Регулируют положение рамы по вертикали, закручивая или выкручивая шпильки с помощью головки (глубина регулировки до 45 мм). Стопорят положение конструкции контргайкой.
8. Крепят к раме манжету для сливного колена. Устанавливают колено, через переходник подсоединяют к канализационной трубе, фиксируют к раме хомутом.
9. Подключают впускной клапан бачка к водопроводной трубе, используя комплектный или покупной переходник.
10. Крепят шпильки для подвесной чаши.
11. Временно устанавливают кнопку и унитаз. Открывают воду, тестируют систему на работоспособность, проверяют герметичность соединений и подключений.
12. Если неполадок не обнаружено, кнопку и унитаз снимают. Закрывают отверстия обоих колен заглушками и приступают к обшивке инсталляции.

Напольный унитаз с блочной инсталляцией

Один из малобюджетных вариантов применения системы блочной инсталляции — бачок скрытого монтажа без рамы с фронтальной клавишей смыва. Причем такой вариант можно использовать для стен из любых материалов. Нагрузку от бачка объемом 6 литров может выдержать и стена в полкирпича, и каркас из металлического профиля или деревянного бруса (если бачок крепить к самому каркасу или закладным элементам).

Единственная проблема, которая может возникнуть при монтаже — совмещение смывного отверстия напольного унитаза со смывным коленом бачка.

Разновидности инсталляций для унитаза

На сегодняшний день существует 2 разновидности инсталляций, имеющих свои конструктивные особенности.

Блочные конструкции

монтируются только на капитальных стенах и состоят из бачка из пластика с арматурой. Комплект креплений дополнительно прилагается к унитазу. Такой вид инсталляции для унитазов устанавливается в заранее подготовленную нишу и полностью скрывается в стене. Главным преимуществом подобной конструкции является доступность, однако если в санузле нет капитальных стен, то монтаж невозможен.

После покупки унитаза многие решаются произвести его установку самостоятельно. Процедура очень простая и не требует наличия специальных навыков. Все чаще люди покупают с целью экономии пространства, здесь имеется дополнительная конструкция — инсталляция, она обеспечивает крепление унитаза к стене. В таких случаях установка инсталляции унитаза своими руками может вызывать ряд вопросов. Для предоставления полного представления про сам процесс работы существует специальная установка унитаза инструкция, которая поможет в обретении всех необходимых знаний.

Рассмотрим подробнее всю последовательность работ, которые должны производиться при установке инсталляции подвесного унитаза.

Перед началом работы нужно проверить наличие всех инструментов, которые могут понадобиться в процессе работы. Это рулетка, карандаш или маркер, перфоратор со сверлами по бетону, строительный уровень, накидные и рожковые ключи.

Теперь следует распаковать коробку с креплениями, просмотреть, все ли имеется в наличии. Производители стараются максимально комплектовать свою продукцию, чтобы человеку не приходилось покупать дополнительные крепежи. Поэтому, достаточно сверить комплектацию, имеющуюся в наличии с той, которая указана в инструкции.Начинаем рабочий процесс.

Первым делом нужно приступить к нанесению разметки, которая будет обозначать место крепления . Нужно учитывать расположение канализационных стоков, чтобы обеспечить процедуре установки максимальную простоту. Обычно система инсталляции должна располагаться на расстоянии, равном 14 мм от стены.

Теперь следует отметить точки крепления сливного бачка, обычно он располагается на высоте, равной 1 метр от уровня пола. Также необходимо обозначить на стене и полу точки крепления элементов инсталляции. После нанесения разметки необходимо при помощи перфоратора сделать отверстия в стене, полу, где будут располагаться крепления инсталляции, вставить в отверстия дюбеля. Независимо от вида и особенностей инсталляции, для нее потребуется горизонтальное и вертикальное крепление. В отверстия с установленными дюбелями необходимо вмонтировать крепежные анкера, с их помощью инсталляция будет крепиться к вертикальной плоскости

При установке важно соблюдать последовательность, чтобы в дальнейшем не возникала надобность регулировки вертикального уровня. Теперь можно устанавливать саму конструкцию инсталляции, крепить ее к уровням

Очень важно установить корпус в ровном положении относительно вертикального и горизонтального уровня. Только после того, как инсталляция установлена правильно, можно затягивать все крепления и болты, прочно фиксируя конструкцию. Теперь следует этап, на котором производится подключение канализации к инсталляции, его закрепление. Конструкция изначально оборудована специальными пластиковыми хомутами, это существенно облегчит работу, ускорит е выполнение.

После того как все работы окончены, нужно еще раз убедиться в прочности крепления инсталляции, должной затяжке болтов, соответствии конструкции уровням. На данном этапе контроля следует быть предельно внимательным, любая неточность или плохая фиксация конструкции в дальнейшем может приводить к поломке.
