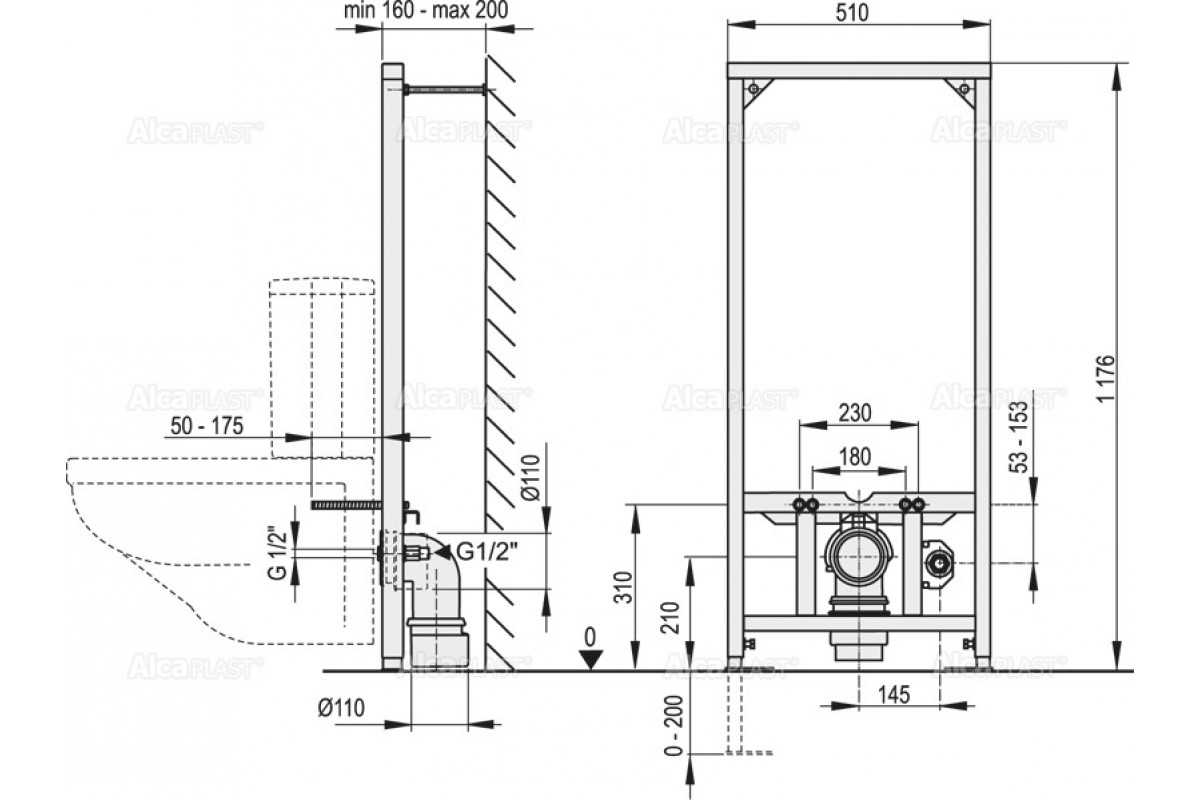

Размеры инсталляции для унитаза

Варианты расположения унитазов

Особенности интерьера, формы и размеры помещения под сантехнику диктуют выбор для расположения конструкции.

Конструкция в помещении может монтироваться по-разному:

1. Стандартным способом. Если крепить инсталляцию к стене, то приобретают рамный либо навесной каркас.
2. Расположение, которое предполагает установку с обеих сторон стены. Для такого расположения выбирают объемное устройство, на которое комплектующие детали сантехники свободно прикрепятся по обе стороны перегородки. Такое расположение встречается в деревянных перекрытиях дач, загородных хозяйств.

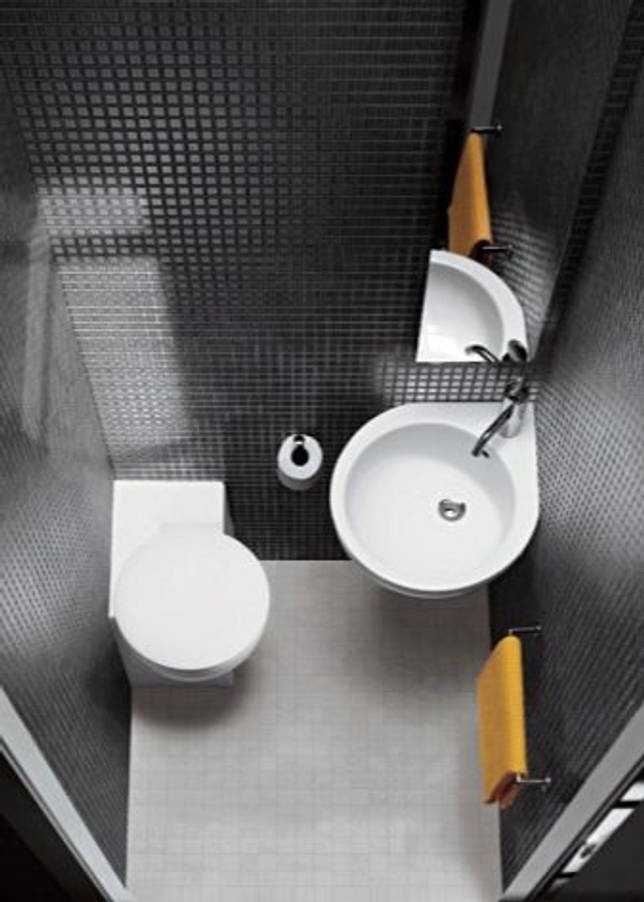

3. Угловое расположение системы применяется в помещениях с малыми габаритами.

Два способа монтажа:

1. При помощи углового модуля для монтажа.
2. При помощи обычного каркаса, купив крепления, подходящие для угловой конструкции.

Подготавливаемся к монтажным работам

Вначале нужно выбрать место для установки подвесного устройства и инсталляции. Оптимальным считается ниша, в которой проходят водопроводные и канализационные стояки.

Если же ее нет, инструкция разрешает изготовить отдельный короб из гипсокартона. Он отнимет от площади санузла 100-150 мм. Цена работ при этом не будет значительной, если вы все сделаете самостоятельно.

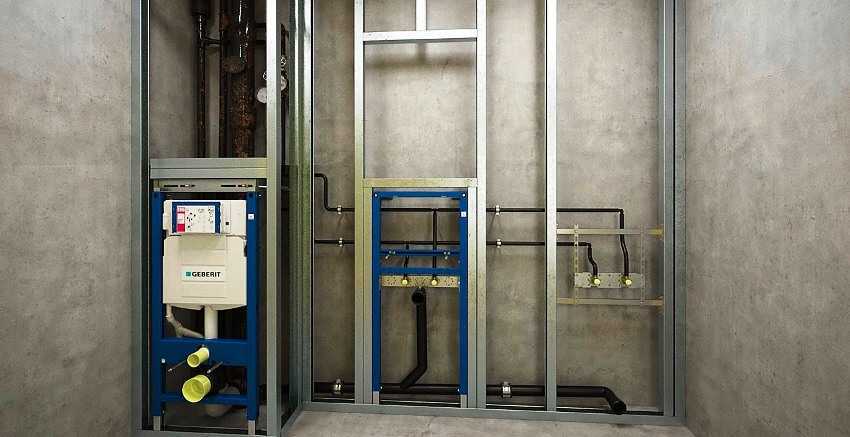

Устанавливаем инсталляцию

На первом этапе необходимо закрепить инсталляцию, а затем подвести инженерные системы – водопровод и сточную трубу.

Ниже рассмотрим, как правильно производить монтаж рамы инсталляции:

1. Обычно в комплект сразу входит встроенный сливной бачок. Так что на этой стадии работ потребуется надежно и ровно закрепить систему инсталляции, сделать подводку труб и закрепить их.

Металлическая инсталляции для монтажных работ со смывным бачком

1. Теперь узнаем, на какой высоте вешать унитаз. Есть определенные стандартные нормы, определяющие параметры и размеры, которые должны соответствовать следующим цифрам:

стандартная норма высоты от пола – 400-420 мм, хотя они могут изменяться, исходя из особенностей пользователя. Разумным максимумом считается высота 450 мм. Если решите установить выше, человек невысокого роста не сможет просто доставать пол ногами

Следует также учесть, что высоту подвесного унитаза от пола нужно планировать, беря во внимание толщину керамической плитки и плиточного полового клея. К примеру, если вы это забудете и отмеряете 400 мм от стяжки, сходить по нужде вам будет очень неудобно;

Высота чаши над полом должна быть в пределах 400-420 мм, максимум 450 мм

• кнопку слива унитаза размещают на высоте – 980-1000 мм;
• расстояние между полом и канализационной трубой должно располагаться в пределах – 220-230 мм;
• между стеной и сливным бачком после установки рамы должно остаться примерно 10-20 мм.

1. Крепить инсталляцию нужно в 2-х местах к стене и в 2-х к полу. Перед этим необходимо провести предварительные тщательные обмеры и выставить систему по уровню.

Наживите крепления рамы в полу, производите регулировку ее по высоте, проверьте еще раз возможные отклонения, используя уровень, и окончательно зафиксируйте конструкцию.

Унитазы высотой до 70 см(низкие) устанавливаются в санузлах с сантехшкафами

Подводим и закрепляем канализацию и водопровод к поддерживающей раме

Когда завершится установка инсталляции со сливным бачком, начинайте подвод к последнему водопроводной трубы. Рекомендуем использовать полноценную пластиковую трубу, так как гибкие шланги при внутреннем монтаже применять не стоит. Они могут в любой момент прийти в негодность, что является недопустимым в данном случае.

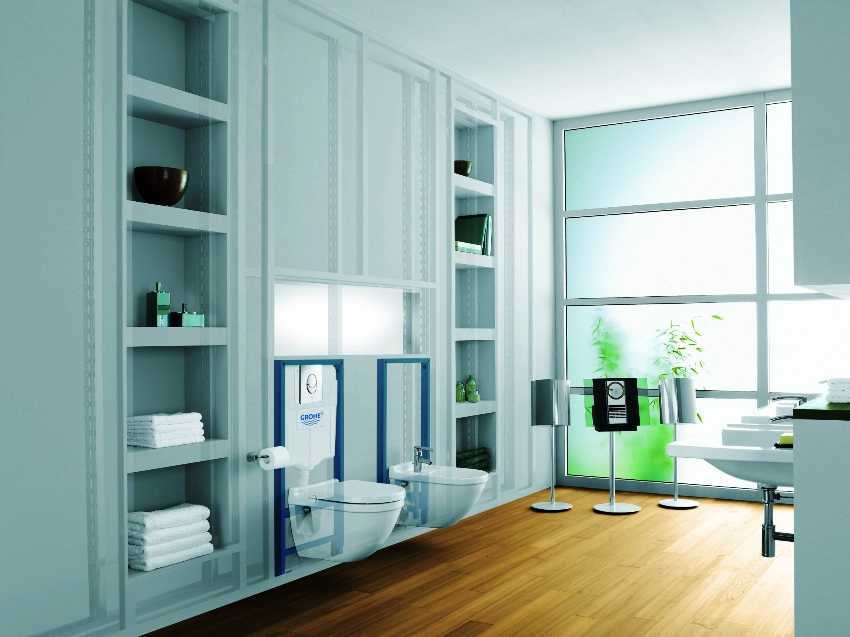

Особенности и размеры инсталляции «Грое» для унитаза

Качество продукции фирмы «Грое» не вызывает сомнений, даже несмотря на то, что в последнее время она начала осуществлять изготовление продукции в Таиланде и Португалии. Среди большого количества моделей инсталляций можно выделить Grohe Solido 39192000, основу которой составляет самонесущая стальная рама с нанесенным порошковым покрытием, предохраняющем от коррозии. Инсталляция рассчитана на установку перед стеной или гипсокартонной перегородкой к стене или полу. Удобным считается большой выбор сторон подключения водоснабжения, поэтому подвести воду можно слева, справа и сзади. Размеры инсталляции для унитаза Grohe:

• высота – 113 см;
• ширина – 50 см;
• глубина – 23 см.

Среди большого количества моделей инсталляций Grohe считается наиболее надежными

Удобство сборки заключается в отсутствии необходимости приобретения дополнительных материалов, потому как в комплекте к раме идут два крепёжных болта и крепление для керамики. Особенности инсталляции позволяют отрегулировать в процессе установки высоту унитаза, что актуально для людей нестандартного роста.

Инсталляция Grohe Rapid sl 38721 000 считается одной из популярных моделей. Отличается наличием смывного бачка GD 2 объёмом 6-9 л. Размер инсталляции «Грое» характеризуется высотой 120 см. Рама предполагает монтаж перед стеной или перегородкой. Особенности конструкции позволяют осуществлять быструю регулировку установки унитаза. Как и у предыдущей модели, в комплекте имеются два болта-держателя для унитаза, расстояние между центральными частями болтов стандартное – 18-23 см. Подключение воды осуществляется с любой удобной стороны. Другие размеры инсталляции Grohe:

• выходной патрубок для унитаза – 9 см;
• ширина – 50 см;
• глубина – 16,5 см;
• гарантия – 10 лет.

Если бюджет покупателя не ограничен, то при выборе инсталляции стоит обратить в первую очередь внимание на Grohe

Как подобрать размеры короба инсталляции и выполнить обшивку

Чаще всего короб вокруг инсталляции выполняется цельным, что значительно усложняет доступ к коммуникациям. Чтобы этого избежать, можно выполнить разборный короб из гипсокартона, облицованный плиткой. Технология производства не сильно отличается от стандартной обшивки.

На первом этапе работы по созданию короба вокруг металлической рамы собирается каркас с использованием металлопрофиля. После этого делаются замеры и вырезаются правильные по размерам заготовки из листов гипсокартона, которые будут применяться для зашивки каркаса. Затем готовые листы крепятся к металлической основе, обычно для этого вкручивают по два самореза по краям листа, а также сверху и снизу короба.

После того как обшивка закреплена, на нее клеится керамическая плитка. Важным считается тот факт, что во время облицовки керамической плиткой выкручиваются саморезы, фиксирующие гипсокартон. После того как клей полностью схватится, фиксация листа проводится через плитку, для чего в ней делается небольшое отверстие под саморез. Шляпки саморезов закрывают специальными заглушками такого же цвета, как и плитка.

Удобство создания такого короба состоит в том, что в любой момент несложно убрать заглушки и выкрутить саморезы, после чего можно аккуратно снять панель и получить полный доступ к инсталляции и другим коммуникациям.

Короб вокруг инсталляции чаще всего цельный и это значительно усложняет доступ к коммуникациям

Установка инсталляции для унитаза представляет собой современный вариант оформления санузла. Наличие подвесной чаши не только упрощает уборку в комнате, но и позволяет зрительно увеличить размеры помещения

Для любого помещения важно правильно выбрать размер рамы, от которого потом будет зависеть удобство расположения унитаза. Поэтому, чтобы не ошибиться при покупке, рекомендуют предварительно провести все замеры, определить наиболее оптимальное место установки, а только потом с готовым чертежом помещения отправляться в торговую точку и выбирать подходящую для конкретной ситуации конструкцию

Лишь так можно получить правильно организованный санузел.

Габариты инсталляции

При выборе инсталляции для установки в выбранном месте большое значение имеют ее габариты.

Блочные системы имеют стандартные размеры:

• ширина: 500 мм;
• глубина: 100-150 мм;
• высота: 1000 мм.

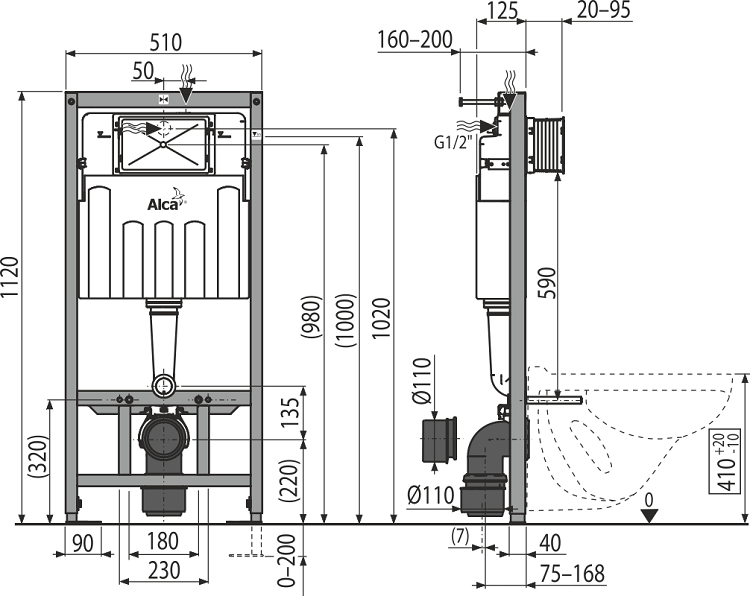

Схема: габариты рамной инсталяции Габариты рамной инсталляции:

• ширина: 500-600 мм;
• глубина: 150-300 мм;
• высота: 800-1400 мм

Высота рамной инсталляции подбирается индивидуально в зависимости от места установки системы. Например, под окном используют укороченные варианты (800 мм).

Совет. В деревянных домах предпочтение отдается более низким и широким инсталляциям. Так уменьшается нагрузка на стену. В противном случае рекомендуется крепление к полу.

Инструкция по установке

Инсталляция спрятана за стеной

Вот краткий порядок действий при установке инсталляции, далее сориентируетесь сами. Производители продумали всё до мелочей, поэтому сложностей не должно быть:

1. Определяется место;
2. Снимаются параметры;
3. Крепится сама инсталляция к стене;
4. Затем унитаз;
5. Проверяется уровень конструкции;
6. Устанавливается крышка от унитаза.

Будьте внимательны с деталями крепления

При снятии параметров, обратите внимание, что чертёж устанавливаемого изделия на стене был ровным

Как правильно подобрать размеры?

Это очень важный вопрос. Размеры должны быть подобраны в соответствии с габаритами унитаза и учитываться надёжность стены, параметры ниши.

Чтобы не было ошибок вы должны тщательно всё замерить. Если совершили ошибку, например, если размер инсталляции не соответствует габаритам унитаза. В таком случае придётся вернуть купленное обратно в магазин или обменять на подходящее. Наиболее чаще встречаются размеры в 112 см в высоту и 50 в ширину. Значит нужно подобрать подходящие для таких габаритов унитаз и нишу.

Обзор моделей

Разные виды унитазов имеют различные габариты. Одной из самых эргономичных моделей является устройство, бачок и чаша в котором образуют единое целое. Параметры такого унитаза регулируются ГОСТом.

Он выпускается в 2 вариациях:

• «компакт» с литой полочкой (размеры 60,5х34х37 см);
• аналог с отдельной полочкой (его габариты – 46х36х40 см).

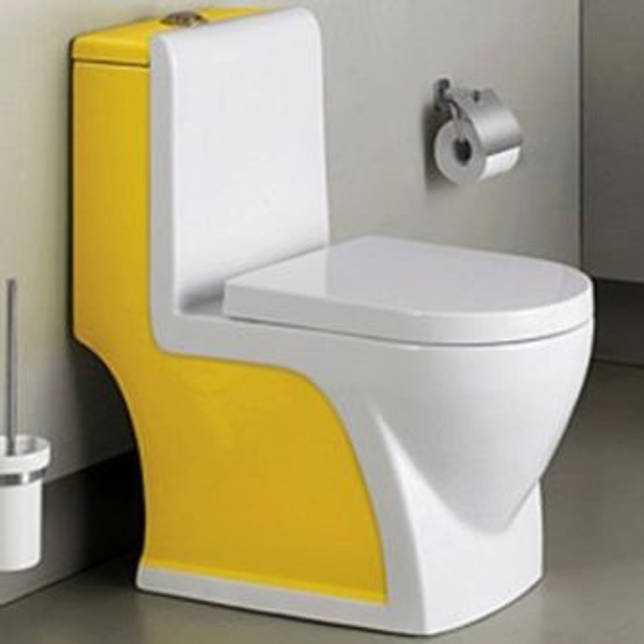

Еще одна модель с совмещенным бачком – моноблок. Здесь чаша и бак выполнены из единого куска керамики, представляя собой цельную конструкцию. Отличие моноблока от предыдущего варианта – отсутствие соединительных элементов между чашей и баком.

Для малогабаритных туалетов нередко выбирают угловые унитазы. Они могут быть напольными или навесными, характерной чертой их является бачок треугольной формы. Средними размерами являются: ширина – в пределах 34-37 см, длина – 72-79 см, а высота – 45-50 см.

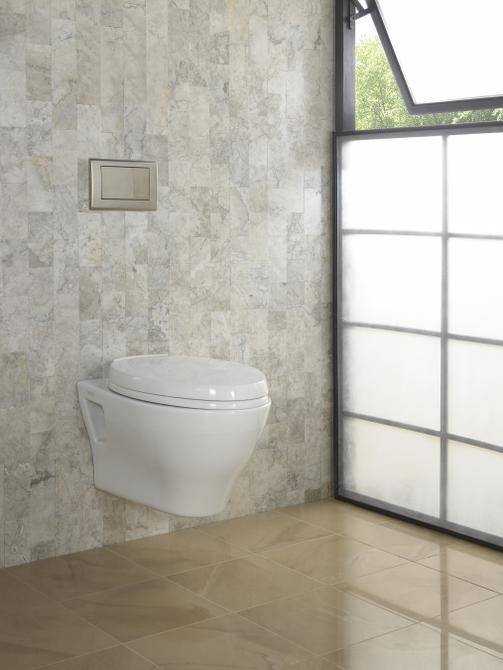

Навесной или консольный унитаз позволяет визуально увеличить пространство помещения, хотя говорить о том, что он значительно компактнее напольного, некорректно. В таком туалете на виду пользователя лишь чаша унитаза, встроенная в стену, и кнопка слива. Чаша и прочие коммуникации устанавливаются на металлическую раму, называемую инсталляцией, которая скрывается за фальшпанелью. Организация последних также «съедает» полезную площадь туалета. Впрочем, за счет встраиваемой чаши освобождается пространство под полом, и вся конструкция смотрится менее громоздкой из-за отсутствия в поле зрения бачка. Параметры настенного подвесного унитаза варьируются у разных производителей. В среднем они имеют ширину 35-37 см, длину – от 48 до 58 см, высоту – 42 см.

Размеры стандартных напольных унитазов составляют 520х340 мм при высоте 400 мм. Американские и европейские аналоги обычно на 7-10 см длиннее.

Помимо размеров унитаза, важно также учитывать особенности параметров выпускного патрубка, поскольку от типа подключения устройства к системе канализации зависит размер зазора между унитазом и стеной. Наиболее компактным окажется унитаз с косым выпуском

Выходящую из стены канализационную трубу можно «нарастить» до необходимых параметров с помощью труб или угловых фитингов. Самыми «капризными» считаются устройства с прямым выпуском, поскольку система требует крепления к полу, а точнее – к выходящей из него трубе. Максимум, что можно придумать в такой системе – разворот конструкции по оси в ту или иную сторону.

При расчете объема сливного бачка нужно ориентироваться на то, что за один поход в туалет расходуется 13 л воды. Как правило, это стандартный объем бака. Уменьшить расход воды можно, установив систему двойного слива и «поделив» бачок на 2 отсека по 6 и 3 л. Установка такого устройства в среднем позволяет экономить до 6 000 л воды в год на человека.

Выделяют 4 типа монтажа сливного резервуара:

• моноблок (соединение между чашей и баком отсутствует);
• компакт-версия (бачок на чаше унитаза);

• скрытый (устанавливается на инсталляции);
• подвесной.

Помимо габаритов самого унитаза, на занимаемое им пространство влияют также параметры комплектующих и аксессуаров. Так, при организации приставных и настенных моделей необходима инсталляция. Ее размеры обусловлены габаритами унитаза и могут быть различны. Стандартными считаются рамы, ширина которых составляет 50 см, а высота – 112 см.

При монтаже конструкции немаловажное значение имеют габариты гофрированной трубы. Ее назначение – отвод вод от унитаза

Она изготавливается из жесткого или мягкого пластика. При длине манжеты устройства менее 130 мм длина гофры должна составлять 200-1200 мм. Диаметр – соответствующий модели унитаза, к которой закреплен такой сток.

Что такое инсталляция

Инсталляция для унитаза представляет собой стальной модуль для эргономичной установки. Система встраивается в пол или стену, таким образом, давая возможность скрыть слив и все стыки с водопроводными и канализационными коммуникациями. На виду при этом остается лишь чаша унитаза и кнопка для запуска системы слива воды.

Стальной каркас оборудования покрыт антикоррозийным составом для повышения прочности. Его конструкция позволяет надежно и быстро зафиксировать напольный или подвесной унитаз и прочие элементы, которые при правильной установке конструкции прослужат долгие годы.

Преимущества

Использование оборудования для установки и крепления унитаза имеет ряд преимуществ:

1. Экономия пространства. Благодаря тому, что бачок и стыки с водопроводом и канализацией оказываются вмонтированными в стену и пол, в уборной освобождается дополнительное пространство. Хозяин помещения получает возможность более функционально использовать площадь санузла.
2. Красивый дизайн. Удачное расположение санитарного устройства плюс маскировка деталей визуально увеличивают помещение, а также позволяют создать более эстетичный интерьер. Системы с подвесным унитазом дают возможность без помех выложить на полу красивый узор из декоративной плитки.
3. Низкий уровень шума. Вмонтированный в стену сливной бачок, дополнительно обернутый звукоизолирующим материалом, снижает шумовые показатели до минимума.
4. Удобство уборки. Это в большей мере касается подвесных унитазов, так как отсутствие у прибора основания, значительно облегчает уборку санузла и минимизирует скопление патогенной микрофлоры.
5. Надежность. Стальной каркас выдерживает нагрузку до 400 кг. Срок эксплуатации оборудования достаточно длительный.

Недостатки

К недостаткам можно отнести несколько особенностей:

1. Необходимость точного монтажа. Установка инсталляции должна проводиться строго по регламенту, с соблюдением всех правил, указанных производителем. Отклонения от рекомендованной последовательности этапов работ чревато постоянными неполадками в будущем. Установкой конструкции должны заниматься только опытные сантехники.
2. Затрудненный доступ при ремонте. Встраивание устройства в пол и стену затрудняет доступ к коммуникациям при необходимости их ремонта. Придется вскрывать и затем заново заделывать перегородку. Специалисты советуют, при наличии технической и финансовой возможности, во время установки оборудования обустраивать специальную раздвижную конструкцию.
3. Достаточно высокая стоимость. По сравнению с привычными классическими вариантами, унитаз с инсталляцией довольно дорого стоит.

Производители качественных инсталляций ТОП-10

В список лучших инсталляций для подвесных унитазов вошли изделия российского и зарубежного производства.

ТОП-10 самых популярных и качественных систем инсталляции.

Cersanit Delfi Leon. Готовый набор для установки подвесного унитаза, в который входит: рама, анкерные болты и шпильки для крепления, бачок, кнопка слива, унитаз и сиденье. Вам ничего не потребуется докупать дополнительно. Система рассчитана для установки на пол и крепления к стене. Уникальность модели – малая ширина всего 35 см, поэтому ее можно установить в достаточно узком пространстве.

Geberit Duofix. Модель отличается мощностью и надежностью. Массивная рама оснащена дополнительной перемычкой, поэтому система способна выдержать очень большой вес. В набор входят необходимые крепления для установки, бачок и кнопка смыва. Небольшим недостатком является высота рамы в 113 см, которая впишется только в подходящее пространство.

Grohe Rapid SL. Инсталляция предусматривает монтаж к полу и стене. Модель универсальна, так как выход к подводу и отводу воды можно осуществить с любой стороны. Система смыва имеет несколько положений: «стоп-слив», максимальный и постоянный для чистки. В комплект входят необходимые монтажные детали, кнопка смыва и специальная изоляция от шума набирающейся в бачок воды.

TECE 9.400.005. Система пользуется большим спросом у тех, кто ценит качество и простоту. Все части системы легко снимаются для проведения чистки или ремонта. Кнопки для слива в конструкции представлены в большом ассортименте. Бачок наполняется бесшумно. Производитель дает гарантию на инсталляцию – 10 лет.

WISA 8050. Система крепится на пол и к стене. Производитель оснастил инсталляцию мощной и крепкой рамой из прочного металла. Монтаж конструкции производится к полу и стене. Все используемые материалы системы очень хорошего качества. Возможен монтаж в углу. Однако, система весит достаточно много и стоит дороже аналогов. Запчасти для инсталляции найти проблематично.

AlcaPlast Alcamodul. Эконом вариант, который крепится только к стене, поэтому для монтажа выбирайте только несущую стену. Систему можно устанавливать на любую высоту по желанию, так как она не связана с полом, однако, это является и минусом, так как все давление приходится только на стену. В комплект входит только бачок, крепления для инсталляции и чаши. Систему несложно установить самостоятельно.

Vitra Blue Life. Специальная конструкция системы продумана для размещения ее в пространстве, загроможденном канализационными трубами. Рама оснащена дополнительными ножками, находящимися на небольшом расстоянии от центра. Ножки не выполняют функцию опоры, вся нагрузка приходится на стену, поэтому унитаз необходимо крепить только к несущей стене. Все части системы предоставляются в хорошем качестве, поэтому производитель дает гарантию 5 лет.

TECE lux 400. Модель выполняет не только свои непосредственные функции, но и очищает воздух с помощью специальной системы фильтрации. Система считается эталоном среди инсталляций для подвесных унитазов. Она оборудована объемным сливным бачком с несколькими режимами, а также системой сенсорного управления. Все перечисленные функции значительно сказываются на цене товара, которая является очень высокой.

Jika Zeta. Конструкция предусматривает установку к полу и к стене. В комплект входят крепежные детали, бачок с двойным смывом, кнопка спуска, чаша овальной формы и сиденье с микролифтом. В целом конструкция надежная. Тем не менее бывает, что при некачественном монтаже по крепежам могут встречаться протечки, а также прокладки, входящие в комплект представлены в низком качестве.

SANIT Ineo Plus. Система предназначена для крепления на пол и к стене. Слив воды управляется двумя кнопками: максимальный и эконом. В комплект входят бачок, рама, кнопка смыва и набор креплений.

Каких размеров бывают унитазы

Стандартные размеры унитаза рассчитаны на людей среднего роста и комплекции. Далеко не все такие. Да и унитаз с полочкой, который описан в ГОСТе, далеко не лучший выбор в плане ароматов. А еще, в магазинах сегодня большая часть импортной продукции. И стандарты у них свои. Например, Европейский стандартный размер унитаза — 680*360*400 мм (это длина, ширина в самой широкой части и последняя цифра — высота). Американцы пошли еще дальше — у них обычная «глубина» это 768 мм, ширина 380 мм, высота ободка над полом все такая же — 36-38 см. Как видите, стандарты разные, да и не все делают по стандартам. Запросы у людей разные и рынок пытается их удовлетворить.

Есть очень интересные модели

Размеры напольных моделей

Как понимаете, напольные модели унитазов разные и размеры у них тоже различные. Приведем диапазон, но не гарантируем, что более узких или более широких нет. Скорее всего, если задаться целью, можно найти и те, и другие.

Разные стили, разные габариты

Компакт

Унитаз типа Компакт (с бачком, который крепится сзади) имеет следующие габариты:

• длина — 610-645 мм;
• ширина от 345 мм до 420 мм;
• высота от 370 мм до 395 мм.

Обратите внимание, что самые узкие чаши больше похожи на прямоугольник. Они не такие округлые, как мы привыкли. Пользоваться ими довольно удобно

Только могут быть проблемы при покупке крышки. Такая форма встречается нечасто

Пользоваться ими довольно удобно. Только могут быть проблемы при покупке крышки. Такая форма встречается нечасто.

Размеры напольных унитазов типа Компакт

Без бачка

Унитаз без полочки с навесным или отдельным бачком имеет следующие размеры:

• длина 435-460 мм (на 20 см меньше моделей Компакт!);
• ширина 360-400 мм;
• высота ободка от уровня пола 350-390 м.

Размеры напольных унитазов с отдельными бачками более компактные

Как видите, они более компактные, несмотря на название, которое дали предыдущему варианту. Но такие модели менее популярны, так как бачок надо крепить, а это дополнительная головная боль. И раньше этот тип считался «пережитком», сейчас — это стильно и интересно. Есть очень интересные модели (правда, и стоят они интересно).

Моноблок

Есть еще напольные унитазы Моноблок. Они же в основном пристенные. Это те, у которых бачок и чаша неразъемные и одно является продолжением другого. Размеры унитазов Моноблок такие:

• длина — 665-720 мм;
• ширина (обычно бачок шире, но не всегда) — 360-420 мм;
• высота
  • от пола до верха крышки — 700-870 мм;
  • от пола до ободка чаши — 360-390 мм.

Есть унитазы с неразъемным бачком

Эти модели маленькими не назовешь. Возможно, поэтому у нас они не слишком популярны. Как ни крути, отдельно чашу и бачок заносить легче, чем всю конструкцию в сборе. Зато вероятность течи меньше.

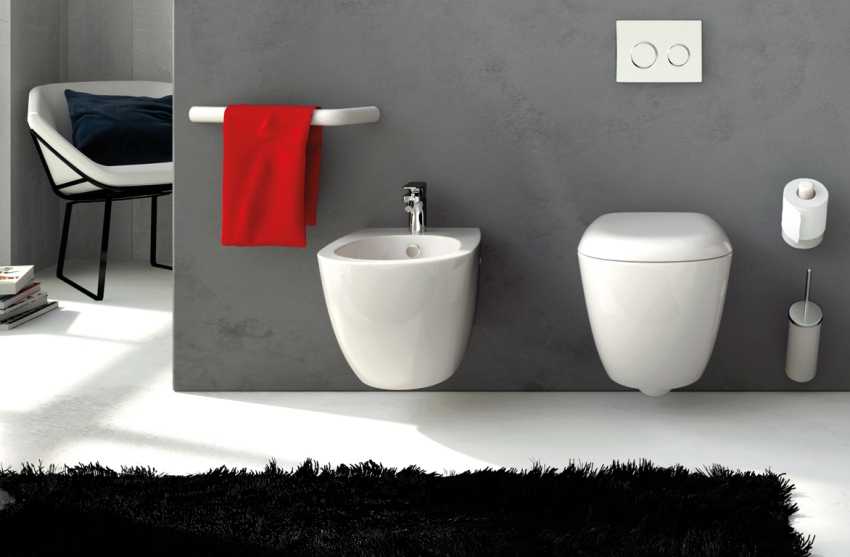

Размеры подвесных моделей

У подвесных унитазов надо смотреть размеры самой чаши и инсталляции. Они, обычно, идут в комплекте. И, как правило, больше вопросов возникает именно с инсталляцией. Собственно, размеры инсталляции зависят от планируемой нагрузки. Внешняя ненадежность и хрупкость обманчивы. Подвесной унитаз с усиленным каркасом может выдерживать вес до 400 кг, стандартные конструкции — до 200 кг, а суперпрочные — до 400 кг.

Размеры инсталляции для унитаза есть разные

Размеры инсталляций для подвесных унитазов такие:

• высота — 1100-1250 мм;
• ширина 400-550 мм;
• глубина — 140-250 мм.

Это средние значения. Есть еще узкие инсталляции — они могут быть от 345 мм. Правда «грузоподъемность» их около 120-150 кг. А те, которые встречаются, чаще всего шириной около 50 см. Как видите, не слишком много места они занимают.

Чаша подвесного унитаза имеет самый разный вид

Теперь о размерах чаши подвесных унитазов. Она имеет такие габариты:

• длина 480-560 мм;
• ширина 356-430 мм.

Высота чаши подвесного унитаза может быть разной. Зависит от стиля. Есть чаши почти плоские, высотой 290-320 мм, есть средние — 340-365 мм. Причем вид у них самый разный: квадратные, округлые, овальные, суженные к низу или скругленные, больше похожие на шайбу.

Могут возникнуть еще вопросы относительно того, на какой высоте располагать подвесной встроенный унитаз относительно пола. Не стоит беспокоиться. Высота «выберется» автоматически. Будет она зависеть от габаритов чаши и расположения отверстия под канализационный выход в инсталляции. Вам надо будет только проследить, чтобы они были совместимы (одинакового размера и чтобы нижняя часть чаши не «лежала» на полу).

Виды и размеры инсталляций

По типу устройства бывают блочными, или навесными, и рамными. Эти варианты отличаются техническими характеристиками и особенностями монтажа. Не все инсталляции имеют одинаковые размеры.

Даже разные модели одной линейки бренда могут отличаться по габаритам. Еще есть отдельные решения, предназначенные для детей, людей с ограниченными физическими возможностями или крупным телосложением.

Блочные

Данные системы бюджетные, надежные и компактные, отличаются простотой монтажа. Установка возможна только на капитальную стену в существующую или предварительно подготовленную нишу.

Необходимо прочное бетонное основание, покрытое керамической плиткой. Высота большинства конструкций — 80 см-1 м, глубина — от 10 до 15 см.

Размеры блочной системы унитазов.

Рамные

Представлены в широком ассортименте и разных размерах. Это позволяет подобрать подходящий вариант для любого помещения.

Виды рамных инсталляций:

• напольная (опора приходится на ножки);
• настенная (каркас монтируется в стену);
• комбинированная (крепления расположены в четырех точках).

Главная часть рамной конструкции — стальной корпус с обработкой, предотвращающей коррозию. На основе закрепляются туалет, бачок и др. Чтобы уменьшить вес инсталляции, можно выбрать не керамические сантехнические изделия, а изготовленные из качественного пластика.

Средние размеры инсталляций:

• сливной бак — 50 х 9 см;
• высота конструкции — 1,2-1,4 м (20 см должны быть углублены в основание);
• ширина рамы — 50 см;
• глубина установки — 15-30 см;
• высота от пола до центра трубы слива — 22,9 см, до крепежных отверстий — 32 см;
• расстояние между крепежными отверстиями — 18 или 23 см.

Размеры рамной инсталляции.

Как подобрать нужный размер?

Размеры санузла определяют тип и габариты каркаса. Так, для небольшого помещения с капитальной стеной подойдет блочная консоль, если несущих стен в комнате нет, выбирают рамную.

Она же используется для соединения нескольких сантехнических приборов в ряд и для монтажа в невысокую перегородку.

Нормы размеров для установки:

• От центра чаши до перегородок в обе стороны должно быть не менее 60 см свободного пространства.
• Минимальное допустимое расстояние от края сантехники до двери или перегородки составляет 60 см.
• Расстояние от центра канализационной трубы до напольного покрытия — 22 см.
