Люк-невидимка под плитку своими руками: как выбрать правильную систему

Самой простой моделью люка, которую чаще всего рекомендуют производители является конструкция из белого пластика. Этот вариант относится к самым бюджетным. Нейтральный окрас способен подойти к любому интерьеру, в котором преобладают светлые тона. Если говорить о других расцветках, можно сказать, что их спектр довольно большой, поэтому подобрать такой люк можно практически для любой комнаты.

Статья по теме: Как привести в порядок старую батарею?

Самостоятельно изготовить люк, по качеству не уступающий имеющимся в продаже готовым изделиям, сложно

Установка такой модели проста и заключается лишь в одном этапе. Внутренняя опора механизма приклеивается к краям вырезанного отверстия, или крепится при помощи шурупов. Данная конструкция способна предложить несколько размеров, которые относятся к стандартным. Наименьший размер составляет 10 на 10см, а самый большой достигает 60 на 60см. Уместно будет отметить, что данный вариант не требует внешнюю отделку.

Большим спросом пользуют металлические модели, которые отличаются высокой прочностью и продолжительным сроком службы. Ключевой момент такой установки заключается в воздействии внешних факторов, например влажность или химическая реакция. Разница в цене между пластиком и металлом очень ощутима, так как превышает цену пластика как минимум в два раза.

Однако, как бы ни идеально была выполнена установка первых двух вариантов, они в любом случае будут бросаться в глаза. Их может выдать опора, которая совмещает стену и люк. Если вы не хотите, чтобы это было заметно, специалисты рекомендуют использовать сантехнические люки.

Сантехнические люки, это более сложные конструкции, которые обладают рядом особенностей. В отличии от предыдущих моделей, она оснащена металлическими рамами, которые врезаются в отверстия. Главной особенностью сантехнического люка считается его невидимость, он максимально скрыт от посторонних глаз. Люк не включает в свой состав опоры, а цвет един с основным дизайном стены. Говоря простыми словами, если сказать гостю о наличии люка в определенной комнате, он его не заметит.

Кроме того, такой люк установить гораздо сложнее предыдущих моделей. Технически такая работа очень сложна, но конечный результат того стоит.

Что касается кафеля, то в качестве облицовки его использовать необязательно. Скрытый люк может быть отделан краской, пластиком, обоями или штукатуркой. На эффекте невидимости, это не отражается. Самодельный смотровой люк для погреба сделать не просто. Изготовление кропотливое, кроме того нужна практика и чертежи. Лучше предварительно просмотреть видео, о том, как делается напольный лючок или окно и используется укладка кафельной плитки.

Статья по теме: Как подшить шторы в домашних условиях?

Что это такое — ревизионные люки

Ревизионный люк под плитку — простое устройство, состоящее из дверцы и каркаса, который устанавливают в предварительно сделанный проем. Есть разные виды этих конструкций, что позволяет выбрать наиболее удобную и гармонично вписывающуюся в интерьер ванной комнаты. Дверца ревизионная должна плотно закрываться и легко открываться

Поэтому при выборе люка в первую очередь обращают внимание на способы и качество крепления всех элементов этой конструкции

Назначение и область применения

Ревизионная форточка необходима для оформления отверстия, требуемого для доступа к коммуникациям. Оно может быть расположено на полу, на стене или потолке. Люки изготавливают из разных материалов. Какая нужна будет конструкция, решают перед тем, как приступить к отделочным работам.

• легки по весу;
• бывают разных размеров;

Возможны 2 варианта открывания дверцы: по вертикальной оси и с помощью петель.

Металлический люк надежнее, но тяжелее. Он, как и пластиковый, способен обеспечить невидимость проложенных за гипсокартонными коробами и перегородками коммуникаций. Скрытый ревизионный люк с внешней стороны оформляется так, чтобы дверца визуально смотрелась как неотъемлемая часть дизайна. Если в ванной укладывают кафельную плитку, отверстие для доступа к коммуникациям скрывают под этим отделочным материалом.

Разновидности

Есть множество видов ревизионных форточек, которые подразделяют по двум критериям:

1. месту расположения;
2. способу отделки.

Согласно первому параметру выделяют 3 вида изделий:

• напольные;
• настенные;
• потолочные.

По способу отделки люки бывают:

1. под кафельную плитку и мозаику;
2. под гипсокартон;
3. под покраску.

К изделиям для потолков предъявляют особое требование: такие люки должны быть легки по весу. Их устанавливают в подвесные конструкции, которые могут быть деформированы под тяжестью встроенного устройства. Торговая сеть предлагает потолочные ревизионные форточки разных форм и размеров. Дверца в этих конструкциях удерживается с помощью либо гидравлики, либо пружинного механизма. Оба способа фиксации способны надежно удерживать дверцу в нужном положении. По контуру проема устанавливаются шумопоглощающие прокладки.

К напольным ревизионным форточкам предъявляют другое требование, заключающееся в высокой прочности материалов, из которых они изготовлены. Сборка конструкции тоже должна быть надежной. По весу ограничений нет. Такие люки состоят из нескольких элементов:

• каркаса;
• амортизаторов;
• петель;
• крышки (дверцы);
• замка для крышки.

Ревизионный люк для пола может быть двух видов:

1. со съемной крышкой;
2. с заполняемой.

В первом случае конструкция для доступа к коммуникациям встраивается в пол и является его самостоятельным элементом. Изделия с заполняемыми крышками маскируют тем же отделочным материалом, которым облицован пол.

В квартирах и частных домах чаще всего устанавливают конструкции настенного типа. Самые простые, недорогие и популярные — пластиковые с распашной дверцей на петлях. Такие изделия имеют правильные геометрические формы и хорошо подходят под плитку, контур которой всегда четкий и ровный. Размеры пластиковых изделий могут быть разными. Если проем для доступа к инженерным сетям широкий, конструкция может иметь две распашные дверцы. Есть изделия, имеющие нажимной механизм открывания. В этом случае дверца вращается вокруг своей вертикальной оси.

Не менее популярны люки на магнитах. Они необходимы при оформлении потайного доступа к коммуникациям. Внешняя сторона таких конструкций оформляется в соответствии с отделкой ванной комнаты: тем же облицовочным материалом. Открывают такие изделия с помощью специальных присосок. Под тяжелую плитку необходимы конструкции с усиленным каркасом.

Реже устанавливают угловой люк. Он необходим в помещениях, в которых инженерные сети проложены в колоннах или в непосредственной близости от внешних или внутренних углов.

Виды невидимок

Все конструкции делятся на 2 разновидности:

• стандартные;
• усиленные.

Первый из вариантов характеризуется небольшими размерами, изготовлен из легковесных материалов. Его следует выбирать в случаях, когда планируется выполнять отделку, используя керамическую плитку, обои или краску. Эти материалы не будут существенно утяжелять конструкцию. Если рассматривать усиленный люк под плитку, контур выполнен или стальной рамы. В такой конструкции применяются ребра жесткости, а металл характеризуется большей толщиной. Монтаж изделий данного вида производится, если будет использоваться тяжелый отделочный материал: гранит, мрамор.

Усиленные конструкции изготавливаются не только из стали. Существуют и надежные аналоги из массивного алюминиевого профиля. Пример подобных изделий — люки под плитку Модерн. В таких конструкциях есть возможность регулировки петель. Чтобы сделать люк герметичным, предусматривается уплотнитель. В усиленных моделях часто установлен особый запорный механизм нажимного типа. Благодаря этому уменьшается нагрузка на крепежные элементы, что продлевает срок службы изделия.

Исключение составляет люк под плитку-купе. Это сдвижная конструкция, при открывании которой дверца смещается не внутрь каркаса, а наружу, после чего плавно перемещается в сторону.

Создание каркаса и дверцы

После выбора материалов для изготовления рамы и дверцы проводят замеры для определения их размеров и планируют местоположение люка. Желательно устанавливать его таким образом, чтобы к нему было легко подобраться. Если же расположение люка возможно только в труднодоступных местах, стоит предусмотреть не обычную распашную конструкцию дверцы, а откидную (при наличии препятствий на расстоянии меньше 120 мм от люка) или сдвижную.

Размер дверцы рекомендуется выбирать кратным элементам облицовки. Для керамики с шириной и высотой больше 25–30 см ревизионные люки самодельные для счётчика могут совпадать по габаритам с одной плиткой. А для доступа к ключевым коммуникациям следует предусмотреть дверцу не меньше 400х600 мм, совпадающие по площади с 4 стандартными плитками 20х30 см. Большие размеры не всегда увеличивают удобство использования люка. И для того чтобы не тратить лишнее время и материалы на конструкцию, не рекомендуется делать её слишком высокой или широкой.

Совет: Размеры можно подобрать и по габаритам проёма в кирпичной или бетонной стене. При этом они могут не совпадать с параметрами плитки, но расстояние между краями дверцы и наклеиваемой на неё керамики не должны быть больше 5 см со стороны петель и 7,5 см с других сторон.

В процессе планирования расположения и размеров дверцы необходимо учитывать, из какого материала сделаны ограждающие конструкции:

• если основанием для укладки плитки будет бетонная стена или кирпич, стоит ориентироваться на габариты уже имеющейся ниши;
• монтируя самодельные люки под плитку в гипсокартон, проём усиливают каркасом из металлического профиля.

Определившись с размером, следует выбрать количество и расположение петель для установки дверцы. Для обычного люка достаточно двух креплений. Для большого – трёх или четырёх, расположенных на расстоянии не меньше 100 мм друг от друга и около 1–2 см от краёв дверцы.

Отдельно рекомендуем посмотреть ниже видео по использованию неодимовых магнитов для изготовления сантехнического люка.

Конструкционные особенности моделей

Люки монтируют в разных частях помещения – в потолках, стенах, полах. Во многом именно от места предполагаемого размещения зависит конструкция каждой конкретной модели. Неизменны две основные детали – рама и дверца, остальные элементы могут изменяться в зависимости от условий эксплуатации.

Каждая модель имеет собственные конструкционные особенности, но базовые принципы их устройства примерно одинаковы: рама, петли и дверца

Габариты модели подбирают по размерам технической ниши. Они обычно бывают 20х20-120х120 см. Раму прочно устанавливают в проем, а потом монтируют дверцы. Чаще всего их крепят на шарнирные петли, которые могут быть изготовлены из металла или пластика (зависит от материала рамы).

Существует две основные разновидности рам:

1. Регулируемые. Владелец может самостоятельно выбрать размер рамы, а излишки материала просто обрезают подходящим инструментом по металлу.
2. Нерегулируемые. Размер люка задан при его изготовлении и изменению не подлежит.

Также есть безрамные модели. Их монтируют с помощью магнитных пластинок, а основные элементы фиксируют на силиконовый герметик или другие подходящие клеевые составы. Комбинированные люки фиксируются с помощью рамы и магнитных пластинок.

Материалы, из которых изготавливают рамы и дверцы люков, разнообразны. Для рам чаще всего применяют алюминий, а дверцы могут быть из металла, пластика, алюминия, гипсокартона, пенополистирола

Смотровые люки открывают с помощью ручек-присосок. Также распространены нажимные модели, которые отодвигаются после нажатия на плоскость дверцы. В зависимости от места расположения ниши можно найти люк, открывающийся влево или вправо. Существуют модели, которые сдвигаются в вертикальной плоскости.

Галерея изображений

Фото из

Напольные модели зачастую оснащены откидным механизмом открывания дверцы. Есть люки со съемной крышкой. Такая конструкция очень удобна, если коммуникации расположены под полом или нужно оборудовать вход в подвальное помещение. Наружную часть модели отделывают плиткой, и она становится абсолютно незаметной на фоне поверхности пола

Ревизионные люки в потолке чаще всего скрывают электропроводку или важные узлы вентиляционной системы. Обычно это модели с мощным откидным механизмом, удерживающим дверцы открытыми. На потолочные модели редко монтируют плитку, чтобы не увеличивать вес. Чаще всего дверцы красят или оклеивают обоями

Размер и место расположения технических ниш планируют заранее, когда проектируют схему подключения коммуникаций. Нередко приходится устанавливать не один, а 2-3 люка. Например, в совмещенном санузле потребуется оставить ревизию для канализационного стояка, техническую нишу для доступа к сифону ванной. Также могут понадобиться маскировочные конструкции для водопроводных труб и системы принудительной вентиляции

Во многих помещениях неудобны распашные или сдвижные дверцы. Тогда владельцы покупают или изготавливают съемные люки. Преимущество конструкций в том, что они полностью открывают пространство ниши, а ремонт можно проводить, не боясь зацепить или сломать дверцу. Съемные люки также отделывают плиткой

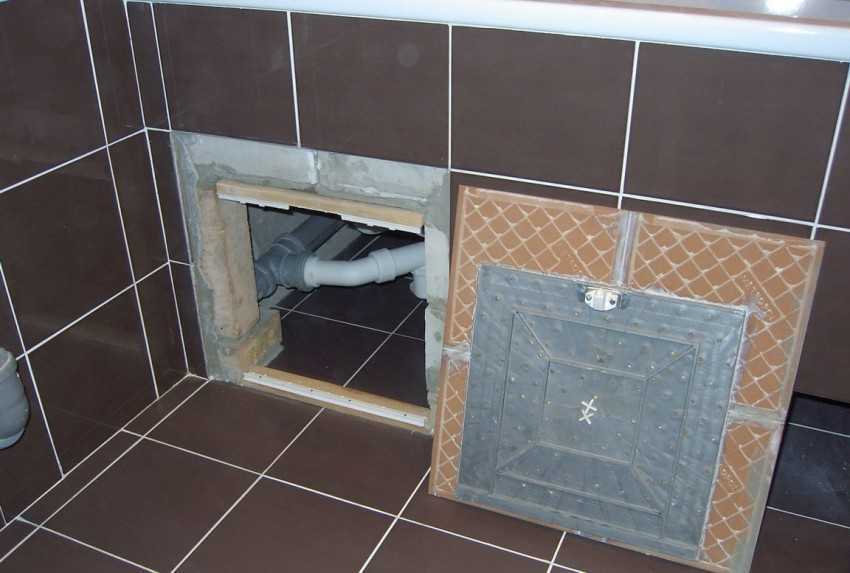

Ревизионный люк под плитку в полу

Люк для маскировки коммуникаций на потолке

Оформление ревизионных ниш в стене

Люк-невидимка со съемной дверцей

Ревизионные люки – удобные конструкции, которые прекрасно скрывают узлы подключения коммуникаций без ущерба для свободы доступа к ним. Они просты в установке и эксплуатации, надежны. Конструкциям не нужен никакой особый уход: поверхности дверок можно мыть теми же средствами, какие используют для стен.

Некоторые конструкции оснащаются мощными механизмами открывания, способными выдержать значительный вес. Такие модели можно безбоязненно отделывать даже тяжелыми материалами, например, искусственным или натуральным камнем

В процессе использования ревизионного люка необходимо только следить за состоянием механизма открывания, своевременно смазывать машинным маслом и по мере надобности проводить мелкий ремонт. Тогда люк прослужит столько же, сколько и стеновая отделка в целом.

В некоторых случаях можно даже заменить плитку на поверхности дверцы, если аккуратно демонтировать старое покрытие.

Обзор производителей скрытых люков под плитку

Российская производственная компания Хаммер – более 10 лет специализируется на изготовлении и поставке люков для стен, подвалов, потолков. Модели этого производителя имеют широкий размерный ряд. Вся продукция соответствует международным стандартам качества. На данный момент, кроме ревизионных люков под покраску, фирма выпускает 2 известные модели, предусматривающие отделку плиткой: «Зевс» и «Слава».

“Зевс”

Нажимного типа изделие обладает высокой прочностью, благодаря усилению конструкции добавочными ребрами жесткости (модели предназначены для проемов до 1600х1600 миллиметров, а толщина облицовочного материала при этом имеет допустимое значение до 15 миллиметров);

“Слава”

Люки с нажимным механизмом открытия, очень удобные в монтаже и эксплуатации изделия, характеризующиеся долгим сроком службы и умеренной ценой. Система соединений и шарниров люков позволяет не использовать для открытия дверцы ручки (присоски) – достаточно просто нажать на место, где расположены защелкивающиеся механизмы, при этом совмещение рамы и двери осуществляется автоматически. Изделия модели «Слава» допускается устанавливать на любую поверхность, дополнительный изоляционный слой крышки защищает скрытые коммуникации от попадания влаги. Крепить на люк можно материал, размер которого больше дверцы, что позволяет исключить дополнительную работу по обрезке плитки.

Государственная – производство широкого ассортимента люков Ревизор разнообразных конструкций: можно использовать под обои, покраску, плитку и другие материалы. Компанией изготавливаются изделия для потолков, полов, стен, подвалов, выпускаются ревизионные люки из алюминия, стали, полимерных материалов. Металлические участки обработаны специальными составами, обладающими антикоррозийными свойствами.

Все выпускаемые люки проходят трехуровневую систему контроля качества:

• люки Ревизор под обои (покраску) – применяются для монтажа на стены или потолок, механизм открытия –нажимной;
• напольные люки Ревизор – предназначены для использования в жилых помещениях, имеют безопасную и надежную конструкцию;
• люки АлюКлик, Т-34 (под плитку) – имеют различные механизмы открывания, предназначены для помещений с различной планировкой и предусматривают отделку облицовочными материалами.

– выпуск и проектирование напольных и настенных высококачественных изделий, изготовленных из алюминиевого профиля, с узлами регулировки дверцы c фторопластовыми подшипниками, что исключает закисливание подвижных узлов. Продукция компании аттестована по высшей категории качества.

Механизмы открывания

Производители устанавливают такие механизмы открывания дверок:

• распашной;
• нажимной;
• откидной;
• сдвижной.

Каждый из типов открывания имеет собственные преимущества. При выборе следует ориентироваться на удобство эксплуатации.

Галерея изображений

Фото из

Это самый привычный и популярный вид дверок. Шарнирные петли механизма расположены с внутренней стороны конструкции, поэтому незаметны, когда люк закрыт. Производители предусмотрели технологические отверстия в раме, и покупателю не приходится рассчитывать, где лучше разместить крепежи

Важно правильно подобрать размер дверцы под плитку, чтобы отделка свешивалась за края не больше чем на 5 мм. Если плитка гладкая, идеально подойдет ручка в виде присоски, а вот для шершавого отделочного материала придется подобрать другой вариант, т.к

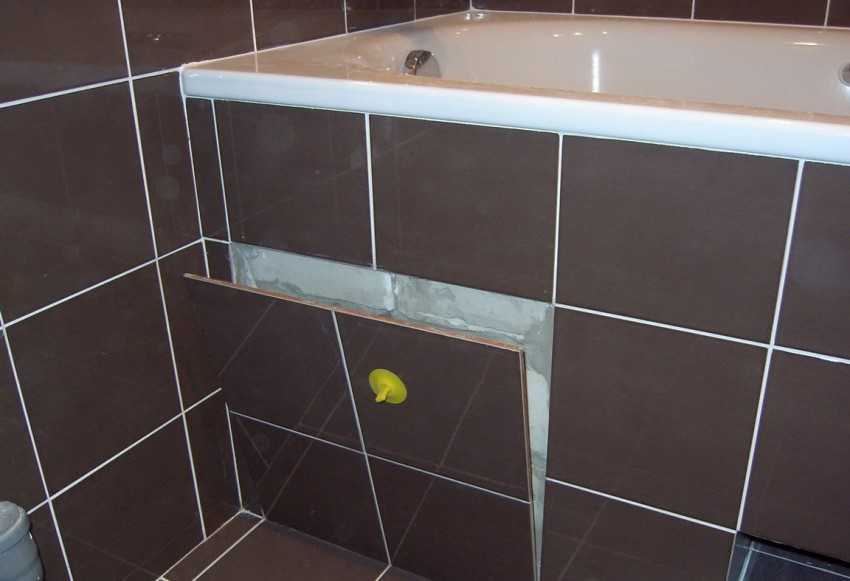

присоски не будут прилипать

Это отличный вариант открывания дверцы, если ее планируют отделать рельефной плиткой. Механизм работает так: при нажиме не поверхность дверки она немного выдвигается вперед, после чего распахивается точно так же, как и обычная распашная. Важный нюанс: на дверки надавливают обеими руками, причем ладони должны быть расположены симметрично. Следует избегать резких движений и нажимать плавно

Это хороший выбор, если ревизионная ниша размещена в труднодоступном месте (за унитазным бачком, рядом с мебелью, крупной бытовой техникой). Сдвижной люк немного выдвигается вперед, а затем отъезжает в сторону. Благодаря продуманной системе открывания, дверцы не цепляются за стеновую отделку и не повреждают ее. Механизм открывания может задействоваться ручкой-присоской или нажимом

Иногда приходится обустраивать ревизионные проемы в местах, где невозможно распахнуть или даже сдвинуть дверцу без риска повредить отделку, сантехнику или мебель. В этом случае стоит присмотреться к откидным моделям. Они открываются под углом. В конструкции предусмотрены цепочки-карабины, которые надежно удерживают дверку. При таком положении дверцы можно провести поверхностный осмотр коммуникаций, а для ремонта лучше полностью ее снять

Распашной механизм открывания дверец

Люк-невидимка с нажимным механизмом

Сдвижной механизм с трехзвенными петлями

Откидной люк для труднодоступных зон

Вряд ли можно придумать более удобный механизм открывания, чем распашной. Однако ревизия часто нужна там, куда доступ затруднен из-за оборудования или мебели. Тогда выручают откидные и сдвижные модели.

Если есть место хотя бы с одной стороны, то лучше выбрать сдвижной механизм. А для зон со сложным доступом больше подойдут откидные конструкции с возможностью полностью снимать дверцу.

Различия по конструкции

Среди всех моделей наибольшей популярностью пользуются нажимные люки и дверцы с магнитами

Люк на магнитах

Магниты могут устанавливаться во всех видах люков, как в настенных, напольных и даже в потолочных

Они способны выдержать колоссальные нагрузки и большой вес, что особенно важно для напольных моделей

Люки на магнитах стоят недорого, но пользоваться ими не совсем удобно

Основное преимущество такой конструкции в том, что её легко сделать своими руками

Механизм магнитной конструкции представляет из себя несущую раму, на которую плотно прикреплены магниты, дверца является отдельным составным элементом, который прикрепляется к несущей рамке. Впоследствии такая рамка может быть задекорирована под плитку, которой отделан весь остальной интерьер ванной комнаты. Но для этого следует использовать подходящий клей.

Нажимной люк под плитку “Алюклик-М”

Если для отделки ванной комнаты вы выбрали новомодную плитку-мозаику, то учитывайте то, что она может не крепко приставать к пластиковой дверце короба. Для такой плитки больше подходит люк, который открывается при помощи нажатия рукой на дверцу. Преимуществом такого типа люков является то, что вам не нужны присоски, чтобы открыть дверку.

Нажимной люк “АлюКлик-М” отличается усиленными петлями, позволяющими облицовывать внешнюю панель любыми тяжелыми материалами

Устройство люка “АлюКлик-М”

Разновидность ревизионных люков

Строительный рынок предлагает широкий выбор ревизионных люков от разных производителей. Условно их можно разделить на три основные вида:

* Люк ревизионный под плитку предназначен для удобного доступа к функциональным соединениям, при этом, не внося особые изменения в оформление. Подобные модели под плитку разработаны сравнительно недавно, им предшествовали пластиковые экземпляры.

В основном, для установки дверец используют скрытый монтаж. В нишу дверцы можно вклеить любой материал (плитку, отделочный камень, гипсокартон, профиль и т. д). Способов открывания будет два: с помощью нажатия или двух присосок.

Нажимной ревизионный люк оснащён кликовым механизмом. Стоит только сделать усилие, надавить на дверцу и она откроется. Подобный способ прекрасно подойдёт для плитки с разнообразной поверхностной фактурой: от гладкой до рельефной. Грамотная конструкция не позволяет кафелю заламываться во время открытия.

Распашные дверцы с устройством «присоска» разработаны на выдвижных петлях. Присоска выполняет роль временной рукоятки, при надавливании происходит выскальзывание двери из стены. Подобный механизм позволяет сохранить в целости все плитки.

Дверца сдвижного способа открывания оборудуются петлями в три звена. Подобный механизм двигает створку параллельно стене. Его применяют, когда невозможно пользоваться распашной дверкой или слишком мало места. Люк открывается, сперва, «на себя», затем в сторону.

Для слишком тесного пространства, особенно в малогабаритных квартирках, подойдёт скрытый ревизионный люк откидной. Он полностью съёмный, что на первый взгляд покажется неудобным. Просто надо приловчиться, а откинуть дверку можно под небольшим углом. Монтируют подобные дверцы в широких пространствах.

Люки под плитку имеют между собой общую конструкцию: это железная рама и мобильная дверца. На саму створку прикреплён специальный гипсоволоконный лист. Именно на этот лист и крепят любой материал для отделки. Такой люк прекрасно впишется в любую узорчатую мозаику или цветовую гамму.

В качестве ревизионного люка сантехнического предназначения выступает модель на присосках. Размеры могут быть самые разнообразные, обычно они миниатюрные, крепятся в нижней части облицовки ванны. Есть мозаичные люки, которые выполняются под заказ.

* Не секрет, что применение гипсокартона не имеет границ. Его используют, где только возможно, но чаще всего для отделки потолков и стен. Приходится сталкиваться с такой проблемой, как межстенное или межпотолочное пространство.

В подобных проёмах могут размещаться коммуникации (кондиционер, дымоотводы, вентиляции и так далее) или счётчики, значит, к ним понадобится доступ. В его качестве и выступают ревизионные люки под покраску.

Чаще всего в роли невидимого люка выступает модель «короб распашной». Он представляет собой проём из металлопрофиля. Монтировать можно в конструкции из разных материалов. Работает посредством нажатия на дверку, затем она распахивается.

Под покраску или оклейку обоев разработана модель скрытого люка под названием «юбка-стандарт». Она оснащена распашным механизмом открывания. Устанавливается под подвесной потолок или гипсокартонное покрытие. Разновидностью данной модели является люк «юбка-съёмный».

Широко используют двухдверные люки распашные, они также прекрасно подойдут под обои или под покраску. Их можно применять для доступа к системе кондиционирования, вентиляции, бойлера, сейфа, счётчика. Широкое применение получили в подвесных потолках.

* Напольные люки представляют собой беспетлевые конструкции. Они оснащены обычной съёмной крышкой, в качестве ручек выступают ввёртыши. Материал в корпус крепится при помощи любого клеевого раствора.

Разработаны модели с газовым амортизатором, активно применяются под ламинатное покрытие, плитку и паркет. Крышка люка открывается плавно под прямым углом. Специально для улицы был разработан ревизионный люк металлического образца.

Крышка выполнена из стали или оцинковки, способ открывания – без петель, съёмный. Герметичность обеспечивает резиновый уплотнитель. Также предусмотрены разъёмы для вкручивания ручек.

Модель ревизионного люка из пластика предназначена для мест повышенной влажности: потолка, прохладных или душевых помещений. Крепятся с помощью герметика или специального цементного раствора. Способ открывания может быть разнообразный.
