Обозначение значков на стиральной машине samsung (самсунг) с описанием и фото

Выявление причин

Все причины появления неисправности стиральной машины LG условно делят на два типа: внешние и внутренние. К категории внешних причин относят сбои в электросети жилья.

  1. Регулярные перекосы напряжения в электросети. Другими словами, код PF возникает при увеличении напряжения на пять и более процентов от рабочего значения для стиральной машины или его снижении более чем на десять процентов.
  2. Кратковременные отключения электроэнергии.

Следует отметить, что понижение напряжения возникает при одновременном подключении к электросети нескольких мощных электроприборов. К таким приборам относят чайник, микроволновую печь, сварочный аппарат, а также другие устройства.

К внутренним причинам появления ошибки относят:

  • повредился питающий шнур либо вилка машины LG. В такой ситуации код pf появляется на дисплее стиральной машины на любом этапе стирки;
  • неисправность управляющей микросхемы;
  • повреждение внутренней проводки машины между фильтром помех и модулем управления. Процесс стирки останавливается в результате кратковременного размыкания контактов;
  • перегорание ТЭНа с замыканием на корпус стиральной машины LG. В данной ситуации срабатывает устройство защитного отключения либо дифференциальный автоматический выключатель. Код pf появляется после включения.

Расшифровка знаков стиральной машины на основных типах дисплеев

Зачастую знаки у различных производителей чем-то похожи, поэтому рассмотрим пару основных примеров.

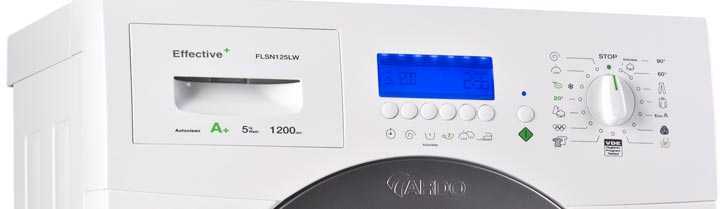

Ardо («Ардо»):

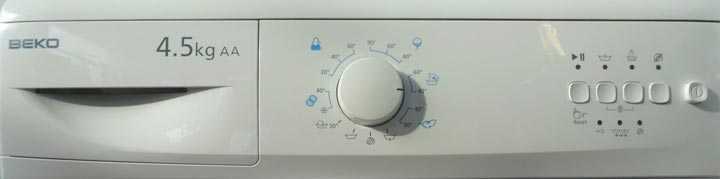

ВЕКО («Беко»):

Еlесtroluх, АЕG («Электролюкс», «А Е Джи»):

Siеmеns,Воsch («Сименс», «Бош»):

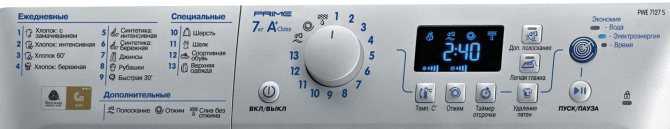

Аristоn, Indеsit («Аристон», «Индезит»):

 Данные разъяснения вы сможете найти в паспортной книжке вашей стиралки, а иногда к ним даже можно найти подробные таблицы с поверхностью с клеевой основой.

То есть вы сможете прикрепить основу на любое подходящее место, например на саму машинку или возле нее, чтобы в дальнейшем просто не путаться.

Группы условных знаков на стиральной машине

Все вышеприведенные изображения можно разделить на 4 основные группы.

К группе номер один относятся значки, отображающие ход стирки:

  • Обыкновенная стирка.
  • Предварительная стирка.
  • Режим промывания.
  • Доп. полоскание.
  • Отжим.
  • Слив.
  • Сушка.
  • Окончание стирки.

На разных дисплеях вы можете найти дополнительные значки с отдельными функциями наподобие «полоскание + смягчение», или же «задержка полоскания», что связано с индивидуальным функционалом базы того или иного вида техники. Обозначения стандартного типа имеют одну и ту же трактовку.

2-я группа знаков показывает те режимы, которые предназначены для некоторых видов ткани. Ключевое различие в температуре и частоте оборотов барабана при стирке и отжиме.

Обозначения на стиралке, которые используются чаще всего:

  • Джинсы.
  • Шелк.
  • Синтетика.
  • Джинсы.
  • Шерсть.

В третью группу входят обычно те режимы, которые вы можете использовать по своему собственному усмотрению:

  • Вещи с пятнами.
  • Ручная стирка.
  • Эконом-стирка.
  • Деликатные ткани.
  • Ночная стирка.
  • Быстрая стирка.
  • Активная стирка.
  • Детские игрушки и вещи.
  • Предметы личной гигиены.
  • Шторы.

Помимо этого стоит отметить, что производители прямо изнемогают от желания добавить новый значок в эту группу.

Таким образом, возможности стиралок растут с каждым днем для улучшения качества стирки и повышения конкурентоспособности.

В четвертой же группе на каждый значок стиральной машины есть своя кнопка.  Это сама по себе группа дополнительных функций , которая может включить эти программы дополнительно к стирке.

Очень часто выходит так, что значки с третьей группы перетаскивают в 4-ю, и наоборот.

Предположим, если в одной машинке от первого производителя режим «вещи с пятнами» будет отдельным режимом, то в другой модели от другого производителя это будет режим под отдельной кнопкой и это будет дополнительной функцией.

Но, как правило, на панели размещен следующий список обозначений:

  • Несминаемость.
  • Сокращение времени стирки.
  • Уменьшение числа оборотов.
  • Контроль образования пены.
  • Использование большего количества воды.

Помимо вышеперечисленных обозначений на стиральной машинке есть способ выбрать температуру  стирки и число оборотов барабана при отжиме.

ТОП магазинов стиральных машин и бытовой техники:
  • mvideo.ru/- магазин бытовой техники, большой каталог стиральных машинholodilnik.ru – Недорогой магазин бытовой техники.
  • techport.ru — выгодный современный интернет магазин бытовой техники
  • citilink.ru — современный интернет магазин бытовой техники и электроники, дешевле офлайн магазинов!
  • ru.aliexpress.com- запчасти для стиральных машин

Классификация

Производители стиральных машин выпускают большой ассортимент моделей с различными показателями. Существует семь общепринятых классов отжима. Он кодируется латинскими буквами: от «А» до «G». Значение этого параметра определяется лабораторным путем в результате проведенных испытаний.

Чтобы определить индекс эффективности, белье взвешивают до стирки и после нее. Из большего значения вычитают меньшее, делят на вес белья до стирки. Полученный результат переводят в проценты. Класс отжима – один из критериев энергоэффективности: при интенсивном вращении барабана происходит и более интенсивное потребление электричества.

Индекс эффективности рассчитывается является определяющим для проставления класса. Чем меньше показатель, тем более эффективна стиральная машина:

  1. Класс А. Показатель А – самый высокий. Такой индекс эффективности достигается интенсивным отжимом на самых высоких оборотах, когда вращение барабана достигает 1 600 об/мин. Остаток влаги в белье при этом составляет до 45%.
  2. Класс В. Следующий по эффективности класс – В. При нем остаточная влага составляет от 44 до 52%. Достигается обработка вращением барабана с интенсивностью 1 400 об/мин.
  3. Класс С. Данный класс определяется вращением 1 200 об/мин. Белье при этом достается из барабана более влажное – до 63%. Этот показатель говорит о достаточной функциональности стиральной машины.
  4. Класс D. Остаточная влажность белья после такой обработки составляет от 63 до 71%. Отжим проходит с интенсивностью 1 000 об/мин. Машинки класса «D» выбираются покупателями, которые ищут оптимальный баланс цены и качества.
  5. Класс Е. Показатель остаточной влажности в стиральных машинах класса Е находится в диапазоне от 72 до 81%. Отжим – 800 об/мин. Белье после окончания работы остается влажным.
  6. Класс F. Сухость одежды при классе «F» — до 20%. Отжим – слабый, 600 об/мин.
  7. Класс G. Такой класс присущ стиральным машинам с низкой скоростью вращения барабана. Остаточная влага на белье – 90%. В итоге вещи после такой обработки требуют длительной просушки.

Кроме стандартного отжима в стиральных машинах комбинированного типа может присутствовать функция сушки.

Символы на панели управления

Вот какие обыкновенные или сенсорные кнопки можно найти на панели стиральной машины Самсунг:

  • Клавиша со стандартным знаком в виде неполной окружности с вертикальной линией сверху. С ее помощью включают и выключают устройство.
  • «Старт/Пауза» (символ –две вертикальные линии справа от треугольника), позволяющая запустить процесс после выбора режима, а если понадобится –временно остановить его.
  • В некоторых моделях есть кнопка «Моя программа» (рисунок – профиль человека с сердечком внизу). Дает возможность сохранить индивидуальный режим пользователя в память машины.
  • «Отсрочка начала стирки» – кнопка изображает часы со стрелками и разрешает установить отложенное время запуска.
  • Кнопки «Отжим», «Полоскание», «Температура», «Легкое глаженье» не вызывают вопросов – они попросту подписаны.

Вам нравится стиральная машина Samsung?

ДаНет

Кроме кнопок, на панели управления размещен тумблер выбора основных программ стирки. Все они подписаны и имеют названия на русском языке.

Кнопки помогают включить или скорректировать дополнительную опцию.

Различные типы значков

Как правило, на стандартных машинках автомат расположено несколько групп обозначений, которые входят в основной функционал. Это набор популярных режимов для стирки, опции, доступные для настройки пользователю, в которых можно устанавливать время, температуру и другие параметры, а также отдельные кнопки управления и указатели. Каждое обозначение стоит разграничить согласно группе, но при этом нужно учитывать, что конкретный набор полностью зависит от :

Значки основной группы

  • стандартная стирка;
  • предварительный цикл;
  • полоскание;
  • полоскание плюс отжим;
  • сушка белья;
  • опция отжима;
  • слив воды.
  • хлопок;
  • шерсть;
  • детские вещи;
  • синтетика;
  • ручная стирка;
  • деликатные ткани.

Отдельные кнопки управления

  • сушка и разглаживание складок;
  • добавление воды;
  • количество оборотов барабана;
  • температура.

Поскольку каждый производитель стиральных машин разрабатывает устройства с определенным набором опций, имеет смысл подробнее рассмотреть самые известные бренды и выяснить, чем отличается функционал одних автоматических машинок от других, а затем узнать, что означают самые известные обозначения на стиральных машинах.

Коды ошибок стиральных машин Ханса (серия РС)

Е01

Нет сигнала от системы блокировки люка

Причина может быть в порыве цепи, либо неисправности самого замка.

Е02

Ошибка при наполнении бака водой.

Превышен лимит времени на наполнение в 1,5 мин.

Е03

Ошибка при сливе воды.

Е04

Ошибка при наполнении бака водой. Превышение допустимого уровня.

Е05

Ошибка при наполнении воды

Превышен лимит времени на наполнение в 10 мин.

Е06

Нет сигнала от датчика «пустой бак» спустя 10 минут после слива воды.

Е07

Утечка воды в поддон.

Е08

Ошибка параметров питающей сети.

Не соответствует норме напряжение, ток, частота.

Е09

Много пены

Причина в том, что было использован порошок ненадлежащего качества, либо его было слишком много. В редчайших случаях «виновником» срабатывания является сама система.

Е11

Ошибка симистора блокировочного устройства люка.

Е21

Ошибка приводного двигателя

Е22

Ошибка приводного двигателя. Нештатная работа. Произвольное срабатывание.

Е31

Замыкание в цепи датчика температуры

Е32

Нет сигнала от датчика температуры.

Обрыв в цепи, либо неисправность самого датчика.

Е42

Ошибка механизма блокировки люка

Е52

Ошибка памяти

Как включить и использовать опцию?

Отжим – функция, которая входит в большинство программ стирки, и происходит следующим образом:

  1. После окончания стирки сливается вода. Белье при этом остается еще очень мокрым.
  2. Автоматически запускается отжим с определенной интенсивностью.
  3. Барабан начинает вращаться с высокой скоростью. Отведение влаги с вещей происходит за счет центробежной силы – вещи в барабане сильно прижимаются к стенкам.
  4. Отжатая из белья вода откачивается из бака с помощью помпы в канализацию.

Процесс этот достаточно шумный. Это обусловлено интенсивным вращением барабана и работой помпы.

Большинство стиральных аппаратов позволяют корректировать (в сторону уменьшения) интенсивность отжима при выборе стандартных режимов. При понижении показателя белье будет оставаться более влажным, чем при более интенсивном воздействии.

Большинство производителей техники предоставляют возможность выбора отжима, как отдельной программы. Это – удобная опция, с ее помощью возможно доотжать вещи, которые остались сильно мокрыми после стандартного цикла обработки.

Можно даже не доставать их из барабана, а сразу выбрать значок «спираль» на панели управления.

Также возможно «отжим» использовать для белья, выстиранного вручную. Мокрые вещи просто закладываются в барабан, а на управляющей панели выбирается «спираль». При этом интенсивность обработки белья можно (и даже нужно) корректировать с учетом типа ткани и вида вещей.

Даже у мощной стиральной машины есть возможность выбирать невысокое число оборотов. Это может быть нужно при обработке деликатных, легких тканей, которые могут деформироваться, сильно помяться или даже порваться при интенсивном вращении барабана. Вращение барабана на больших оборотах, без сомнения, сделает вещь суше, но может и испортить ее.

Как задать только «Отжим» на стиральной машине LG, подскажет видео:

Что означают значки на стиральных машинах разных моделей

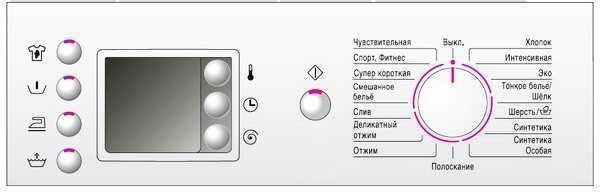

В центре панели на машине располагается кнопка включения.

С левого края 4 стандартные для таких моделей кнопки:

  1. легкая глажка (при выборе этого режима автоматически выставляется дисплей оборотов, при котором невозможно выбрать более 600);
  2. вещи с пятнами;
  3. дополнительное полоскание.
  4. предварительная стирка;

Следующий ряд с кнопкой снизу обозначает выбор количества оборотов отжима от бесшумного до 1000. Далее сверху вниз располагаются 4 индикатора, сопровождающие весь процесс стирки: от начала до слива воды. И справа располагается поворотная ручка для различных температурных режимов, видов стирки, различных тканей, выбора полоскания или отжима.

Очень удобная и популярная серия известной марки. На панели слева расположена поворотная ручка для переключения режимов:

  1. отжима;
  2. ручной и быстрой стирки;
  3. выбора тканей;
  4. полоскания + отжима;
  5. слива воды;

Снизу от поворотной ручки на машине расположены кнопки включения и паузы.

Все ли фирмы рисуют одинаковые знаки на стиральной машине

Даже при условии, что все современные заводы-изготовители пытаются всячески сделать свой товар наиболее востребованным и ходовым, а панель управления доступной для всех и максимально понятной, некоторые из нас все же недоумевают при первом взгляде на новое изделие.

Находящийся на панели символ предлагает выбрать тот или иной подходящий режим для стирки, полоскания или отжима. Тем же способом выбираются и другие дополнительные функции, которыми оснащена машина. Для удобства значки располагают вблизи кнопок, активирующих данную функцию. Наиболее удобными в эксплуатации считаются те модели, у которых рядом со значком, имеется словесное его значение. Не пытайтесь применить к своей машине инструкцию от оборудования другой фирмы или модели. Несовпадение обозначений на значках может сбить вас с толку и даже привести к поломке агрегата. Хотя по сути своей, практически все современные модели маркируют значки на стиралках приблизительно одинаково.

Это касается следующих торговых марок:

  • Indesit (Индезит);
  • Electrolux (Электролюкс);
  • Zanussi (Занусси);
  • Maxx (Макс);
  • Candy (Канди);
  • Whirlpool;
  • Ardo (Ардо);
  • Аристон;
  • Атлант;
  • Веко;
  • Самсунг.

Иногда описание обозначения программ можно встретить на немецком или английском языке. Не пугайтесь. Это говорит о подлинности вашей модели, и просто выучите некоторые термины на иностранном.

Для чего нужны условные обозначения на стиральной машине

Современные стиральные машины создают так, чтобы пользователю было удобно и легко управлять ними в процессе стирки. Однако разобраться в принципе действия новоприобретенной техники иногда бывает очень непросто. Большинство обозначений на стиральных машинах почти понятны, однако встречаются и такие символы, понять назначение которых сразу и не получится. Да и значки эти у каждого производителя отличаются от обозначений на технике других брендов.

Очень удобно, когда рядом со значком имеется надпись, расшифровывающая значение кнопки, однако на панелях многих машинок есть только значки. И лишь прилагаемая к изделию инструкция даст пояснение, что именно обозначают данные кнопки.

Значки, изображенные на машине – автомат, можно поделить на 4 группы:

  • Программы стирки (общей, предварительной, деликатной);
  • Скорость отжима;
  • Температура;
  • Дополнительные функции (замачивания, сушки, применение кондиционера, стирка хлопка, ручная стирка).

У каждой из этих групп имеется свое разнообразие положений и функций.

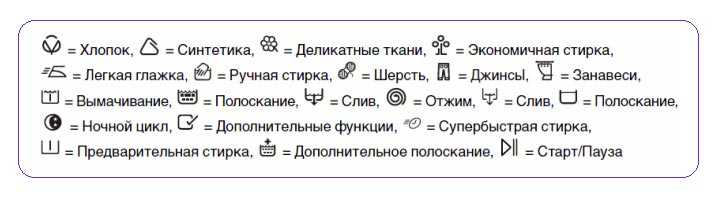

Основные значки/изображения

Большинство фирм используют стандартную маркировку. Ее можно разделить на категории: ход очистки, тип стирки, материал ткани, спецвозможности.

Обозначения первой группы:

  1. Таз с волнистой полосой – замачивание.
  2. Емкость с мыльными пузырями – основной цикл.
  3. Душ или капли – ополаскивание.
  4. Спираль или улитка – символизирует отжим вещей. Если этот знак перечеркнут, то операцию можно отменить.
  5. Емкость от которой идет стрелка вниз – указывает на возможность принудительного слива.
  6. Солнце – такой знак указывает на возможность просушки ткани.

Во вторую группу входят следующие символы:

  • таз с вертикальной линией – предварительная очистка;
  • рука, погруженная в емкость с водой, – ручная стирка;
  • перо или бабочка, шелковая лента – режим для очищения деликатных тканей;
  • часы с закрашенным циферблатом – экспресс-цикл, а закрашенный участок сообщит время (половина – 30 мин, четверть – 15 минут);
  • дерево или растение – запуск со сниженным расходом ресурсов;
  • луна и звезды – возможность запуска в темное время суток;
  • футболка с темным пятном – очищение сильных загрязнений и стойких пятен.

В зависимости от типа ткани и назначения одежды, выделяют следующую группу:

  1. Горы – для очищения тяжелой верхней одежды. Например, стирка зимнего пуховика.
  2. Майка с номером – очистка одежды для спорта.
  3. Ползунки – программа, предназначенная для очистки детских вещей.
  4. Платье с коробочкой хлопка или цветком – режим для очищения натуральных тканей.
  5. Три клубка пряжи – очищение изделий из шерсти.
  6. Вешалка – обозначение для стирки синтетических тканей.

В четвертую группу входят следующие знаки:

  • крест – дезинфекция вещей, цикл проходит при максимально высокой температуре;
  • лейка и «+» – вещи будут проходить через более тщательное ополаскивание (расход ресурсов возрастет);
  • утюг – легкая глажка, так как барабан не будет вращаться быстро;
  • ключ – блокировка панели от нажатий.

Система знаков от Electrolux

Стиральные машины-автомат (СМА) со временем приобрели столько возможностей — у них десятки функций и опций. И для каждой надо придумать свой значок. Далеко не все картинки удается расшифровать слету — нужна инструкция для их расшифровки. Есть понятные общепринятые изображения: если нарисован тазик с цифрой 30, понятно, что вам предлагают стирать при 30 градусах. Но есть такие мудреные «иероглифы», что без «декодера» не обойтись.

Чтобы не стирать разные изделия на одной программе, изучите внимательно режимы стирки — их описание и символическое изображение. Это поможет вам быстро выбирать оптимальные условия для каждой вещи или порции белья.

Таблица 1

Панель управления СМА «Электролюкс» оснащена световыми индикаторами. Дисплей показывает, сколько времени осталось до конца цикла. О работе той или иной функции также оповещает индикация — горит лампочка.

Ключевые значки

В большинстве случаев обозначения на стиральной машине довольно просты и понятны. Для начала рассмотрим самые распространенные опции, которые имеются на каждом агрегате. Чтобы включить аппарат, достаточно нажать на кнопку вкл.

/выкл. Все основные символы, благодаря которым можно выбрать определенный режим стирки для конкретного типа белья, выносятся на лицевую панель и располагаются вокруг центральной ручки.

Чтобы выбрать определенный режим, необходимо всего лишь повернуть джойстик в нужном направлении и запустить агрегат. Однако это не все обозначения, которые имеются на стиралках. Также они располагаются около индикаторов и указывают на включенную в данный момент опцию. Например, температуру воды, интенсивность отжима и так далее.

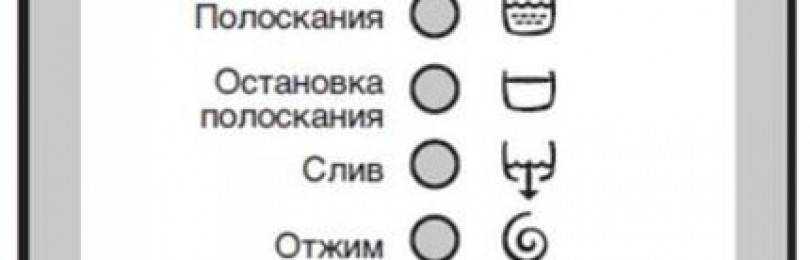

  1. Стирка. Маркировка этого режима одна и та же для всех моделей агрегатов – емкость. Если емкость изображена с рукой, то это обозначает выбор ручной стирки. Также присутствует опция для стирки джинсов, детского белья, шелковой одежды и так далее. Как правило, данные знаки сами указывают на свое предназначение, они интуитивно понятные. Такие обозначения выполнены в виде штанов, детских ползунков и бабочки (бережная или деликатная очистка).
  2. Полоскание. Данная функция может быть обозначена по-разному. Режим полоскания может обозначаться в виде лейки с водой, полупустого таза.
  3. Отжим. Закрученная спираль в виде улитки – это расшифровка иероглифа отжима одежды. Чтобы отжать белье, необходимо выбрать эту функцию и задать нужное количество оборотов барабану.

Что же, теперь, пожалуй, самое время рассмотреть обозначения на стиралках самых популярных брендов.

Особенности в зависимости от производителя

Давайте проанализируем, какое обозначение можно найти на стиральной машинке того или иного бренда и в каком виде они представлены на панели управления агрегата.

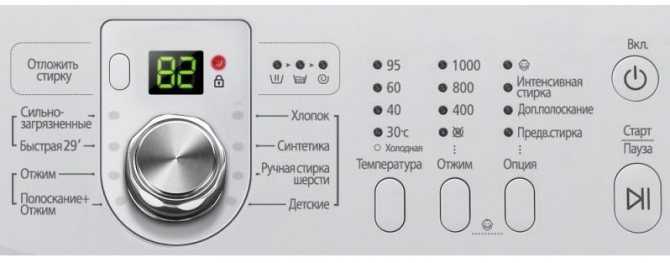

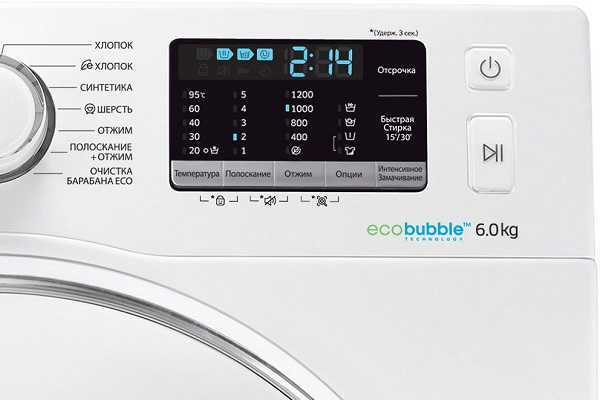

Самсунг, Беко, Сименс Режимы стирки описаны словами, что упрощает их понимание, а иконки используются редко
Занусси На панели управления присутствует колесо, поворот которого переключает программы. Также здесь можно увидеть кнопки с дополнительными функциями стирки
Электролюкс Модели имеют различные сложно запоминаемые рисунки. На некоторых из них присутствует описание, но некоторые представлены исключительно в виде изображения
Индезит Программы стирки обозначены иконкой и пронумерованы производителем. Прочитав значение символа всего один раз можно запомнить его порядковый номер и использовать в дальнейшем


Панель управления стиральной машины SAMSUNG


Панель управления стиральной машины LG


Панель управления стиральной машины Indesit


Панель управления стиральной машины Bosch


Панель управления стиральной машины Candy Не скроем, что малоизвестные бренды используют нестандартные значки при разработке дизайна своей бытовой продукции. И они могут быть совершенно незнакомы большинству покупателей в нашей стране. В такой ситуации можно обратиться за информацией к инструкции производителя этого стирального прибора или совершить звонок в сервисный центр.

Где искать FD номер?

FD номер указывается на информационном листке, который наклеивается на заднюю стенку стиральной машины Bosch. Обычно наклейка расположена в верхней центральной части корпуса, чуть реже сдвигается в правый угол. Также дата сборки и серийный код модели дублируются и на стикере, размещенном на внутренней стороне загрузочного люка автомата

Важно, чтобы сведения на обеих маркировках совпадали полностью

Чтобы определить код, достаточно посмотреть на любую из наклеек и найти буквы «FD». После находим рядом еще 4 цифры – это и будет Factory Date.

FD-код следует отличать от модели, продуктового и серийного номера техники – это разные комбинации. Первая начинается с «E-Nr.» и чаще состоит из нескольких латинских букв и цифр. Как правило, она необходима для получения информации об устройстве и техобслуживании при обращении в сервисные – шестизначная последовательность, которая расшифровывается так:

Серийный номер включает в себя части FD-кода и Z-Nr., а также сообщает пользователю идентификатор завода, производителя и контрольную сумму. Таким образом комбинация контролирует правильность указанной информации о модели, выступая дополнительной защитой от заводской ошибки и подделки. Всего здесь 18 цифр, их расшифровка следующая:

Узнается дата выпуска стиральной машины не только из технического паспорта, но и через FD-код на заводских наклейках. Дополнительно можно узнать и другую информацию по стиралке: от страны сборки до номера сборочной линии.

Источник

История бренда

Идея создания компании принадлежала корейцу Lee ещё в 1938 году. В первые годы её основной деятельностью была торговля в городе Тэгу. Бизнес был довольно успешным, пока в 1947 году не началась Корейская война, после которой было открыто производство по выработке шерсти.

Торговая марка Samsung была зарегистрирована в 1948 году. В переводе с корейского языка, это означает три звезды, символизировавшие связь с тремя сыновьями основателя. Первая стиральная машина была под этим брендом выпущена в 1974 году. Сегодня основное производство находится на территории Китая, а также в Корее и США. С 2008 года мощности открыты и в России.

История Самсунг говорит о серьёзности бренда, гарантии высокого качества. Вся продукция нацелена на широкого потребителя во всем мире. Сегодня компания является ведущим лидером по производству бытовой техники разного формата.


Сегодня производитель выпускает большое разнообразие моделей с разным функционалом

Статья по теме:

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лофт-студио
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
