Как сделать мангал из газового баллона: изготовление из пропана своими руками

Типы мангалов

Из газового баллона можно сделать несколько конструкций различных по сложности и назначению изделий.

Тип мангала Краткое описание эксплуатационных характеристик

Барбекю

Относительно простая конструкция, часть баллона отрезается и приспосабливается под дверку. Внутрь насыпаются горящие угли и устанавливаются шампуры с мясом или сетка для барбекю. Никаких дополнительных конструкций не делается, для изготовления требуется только один баллон.

Коптильня

Соединяется большой баллон с малым, для увеличения тяги к большому крепится дымоход. Более сложная конструкция, в зависимости от места размещения огня может использоваться как мангал или коптильня. В связи с тем, что дым не имеет возможности остывать, продукты получаются только горячего копчения.

Смокер

Последовательно присоединяются три газовых баллона, самая сложная конструкция. В нем готовится гриль, шашлык, барбекю, можно коптить различные продукты. Дополнительно устанавливаются дымоходы и термометры, приделываются поддувала для контроля потока свежего воздуха и т. д.

Для примера мы рассмотрим процесс изготовления простейшего мангала.

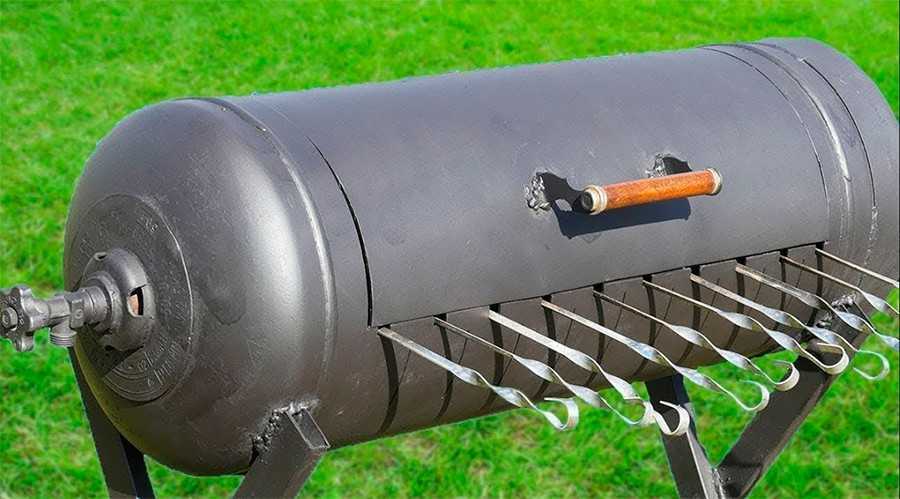

Как сделать барбекющницу

В принципе, барбекюшница из газового баллона делается точно так же, как и мангал, только с небольшими добавлениями. Во-первых, внутрь устанавливается решетка. Она съемная, но для нее необходимо внутрь цилиндра установить опорные полочки. Изготавливают их из стального уголка 25х25 или 32х32 мм. Длина каждой полочки 10 см, приваривают их с двух противоположных сторон проема по три штуки на одинаковом расстоянии друг от друга.

Во-вторых, необходимо установить дымоход. Здесь достаточно много вариантов:

  • на крышке;
  • сбоку, с врезкой в отверстие для крана;
  • рядом с крышкой в цилиндрической части.

Инструкция по изготовлению мангала из газового балона своими руками

Начнем с того места, на котором и остановились. В настоящее время у нас имеется баллон с вырезанным в нем верхним сегментом – крышкой и удаленным штуцером.

Вообще петли лучше всего приваривать к крышке пока та еще не совсем отделена от емкости, так сказать, «не до конца дорезанная». В таком случае крышка максимально ровно будет стоять на своем месте. А после того, как петли будут приварены, крышку можно «дорезать». С лицевой стороны к крышке сразу же можно приварить и ручку.

Без ограничителя, как уже и было оговорено раннее, крышка будет проваливаться вовнутрь, а потому придется приварить, желательно с каждого угла тыльной стороны емкости, металлические «тормоза». То же самое и наоборот. Если не приварить со стороны петель ограничитель, например, отрезок металлического уголка, крышка при открывании будет постоянно падать назад до упора, грозя с каждым разом сорвать сварные швы и деформируя конструкцию.

Отверстия для циркуляции кислорода можно, конечно, просверлить и при помощи дрели, но легче всего это будет сделать при помощи той же болгарки.

Также необходимо озаботиться и вырезами для установки шампуров, которые прорезают по методу треугольника через каждые 6 – 7 см. Ножками же мангал можно оснастить по трем методам:

  1. Просто приварив отрезки труб или арматуры нужной длинны к днищу.
  2. Сделав из металлопрофильных труб и гнутых металлических полос специальную подставку, на которую впоследствии можно устанавливать получившийся мангал.
  1. Не стоит забывать и про вариант с колесиками, описанный выше.

Для обновления нашего мангала до версии«мангал-коптильня» придется дополнить основную конструкцию дополнительным малым 20-ти литровым баллоном, который будет служить в качестве дымогенератора.

Малый баллон проходит ту же обработку, что и до этого большой, то есть, с него стравливается воздух посредством наполнения водой, потом он избавляется от штуцера и в нем также делается крышка, оснащенная петлями и ограничителями, как внутренними, так и внешними.

После этого в каждой емкости намечают отверстия для прохода дыма и вырезают при помощи болгарки.

После этого емкости приваривают друг к другу отверстие к отверстию.

После основная конструкция оснащается ножками. Затем на тот же манер, что и в случае с генератором дыма, вычерчивается и вырезается болгаркой отверстие под трубу дымохода, которая после к нему и приваривается.

Внутри баллоны оснащают уголками, на которые впоследствии можно устанавливать полочки из металлических решеток. Позади в корпусе дымогенератора нужно будет просверлить некоторое количество отверстий и установить поворотную заслонку, при помощи которой будет регулироваться тяга воздуха. Такой же заслонкой должна быть оснащена и труба.

Некоторые практикуют установку на корпус камеры мангала температурного датчика с верхним пределом до 350°С. Посредством данного датчика процесс копчения можно держать на контроле и постоянно корректировать температуру, из-за чего процесс копчения будет стабильным и качественным.

После конструкцию можно покрасить термостойким составом и пользоваться долго и с удовольствием.

Технология изготовления мангала

Пока емкость отмывается, создают чертеж. Спроектировать мангал из пропанового баллона несложно — в самом простом варианте изделие состоит из трех элементов: корпуса, крышки и ножек. Сложнее выглядит схема мангала-паровоза с дымоходом для копчения. На чертеже отмечают размеры, определяют расположение крышки, пропилов для шампуров, креплений для решетки гриля и т. д.

Чертеж: мангала

Основная работа состоит из трех стадий:

  1. распиливание баллона,
  2. приваривание ножек,
  3. монтаж крышки.

Дополнительный этап — декорирование готового мангала.

Разметка и резка

Чтобы разделить емкость на жаровню и крышку, выпиливают полукруглую часть стенки тары. Длина окружности стандартного пропанового баллона объемом 50 л равняется 96 см. Маркировку провести несложно: на баке присутствуют метки, от которых можно отталкиваться.

По всей длине проходит сварной шов — от него отступают по 24 см в обе стороны и наносят границы отверстия. Сразу же делают насечки для креплений шампуров. Крайние отметки располагают в 3 см от сварочных колец; промежуточные — расставляют с любым шагом, для большего удобства рекомендуют расстояние в 8 см — тогда влезет 6 шампуров. Если хочется оставить место для решетки гриля, шаг между насечками уменьшают.

Фото: выпиливаем крышку

Далее баллон распиливают болгаркой. Толщина стенок составляет 3 мм, так что разрезать тару нетрудно. Начинают с продольных линий, а затем переходят к поперечной разметке — иначе можно получить травму, когда стенка с силой отойдет от среза

Важно использовать средства индивидуальной защиты — маску, перчатки

После распила стенки болгаркой делают надрезы под шампуры. Чуть ниже дрелью просверливают отверстия для прохождения воздуха. Такие же просветы делают в нижней части мангала. Не трогают только дно и крышку баллона, чтобы ветер не задувал угли.

Крышка

На втором этапе самодельный мангал оборудуют крышкой и ручкой. Эту деталь приваривают металлическими петлями — крепеж может выйти из строя под действием высокой температуры. Чтобы было удобно работать одному, временно крышку фиксируют заклепками. Петли располагают на равном расстоянии друг от друга.

Фото: приварили петли

Для ручки используют металл, так как дерево и пластик в процессе эксплуатации могут деформироваться, обгореть или расплавиться.

Ножки

В зависимости от того, стационарным или переносным будет мангал, выбирается форма ножек для него. Для мобильного варианта эти детали изготавливают из труб или металлических уголков, приварив на концы широкие площадки, чтобы жаровня не уходила под землю под действием своего веса. Высота изделий подбирается индивидуально; опытным путем установлено, что удобнее ставить мангал на ножки длиной 20-30 см.

Фото: готовые ножки из металлической трубы

Стационарную барбекюшницу, как правило, монтируют на фундамент из бетона или кирпича. Кроме того, конструкцию можно стилизовать — например, приварить кованые колеса, чтобы придать мангалу вид паровоза.

Фото: мангал в виде паровоза

На этом барбекю из баллона готово. Остаются только финишные штрихи — приваривание креплений для гриля, покрытие корпуса жаростойкой краской и другая отделка. Чтобы добавить мангалу функцию коптильни, к одной боковой стенке приваривают дымоход, а к другой — топку. При закрытии крышки получается коптильная камера.

Таким образом, превратить стандартный газовый баллон в универсальную жаровню не так сложно, главное — соблюдать технику безопасности при работе. Емкость из-под пропана позволит реализовать разные дизайнерские идеи мангала, что станет отличным дополнением к дачному отдыху на выходных.

Изготовляем крышку мангала

При старте резки баллона надо учитывать, что при сквозном прорезе потечёт вода. Поэтому максимально убираем электрические провода и лучше резать на наклонном основании, контролируя поток воды. Да, я согласен, что мероприятие «мокрое», но это максимально безопасный метод разрезания газового баллона.

Делаем рез болгаркой по нашим размеченным линиям. Они у меня на схеме отмечены красным цветом. Диск для болгарки нужно выбрать потолще, как минимум 1.6 мм. Ширина реза компенсируется за счёт расширения металла при нагревании. Надо помнить, что метал на баллоне при сваривании «напрягается» и при резке может немного подклинивать диск, поэтому пользуемся клинышками. Заодно срезаем резьбовое соединение для крышки запорного крана. Оно находится сверху баллона.

Итак, когда крышка мангала у нас вырезана из листового металла, вырезаем полосы шириной 3см длиной один метр — три штуки, и привариваем по периметру крышки так, чтоб край полосы выступал на 1.5 см за края крышки. С помощью струбцин периодически прижимая полосу к крышке. Это не даст крышке проваливаться в середину мангала. Также привариваем ручку. Сварочные места подчищаем с помощью болгарки и зачистного диска. Установив крышку на баллон, нужно её отцентровать и приварить завесы, предварительно отступив одинаковые размеры от краёв баллона.

Рекомендую по краям крышки приварить стопорную цепь, которая при открытой крышке будет фиксировать её положение и тем самым снимать всё напряжение с навесов и не выламывать их.

Со стороны верха газового баллона, там, где мы срезали резьбовое соединение, можно сделать задвижку, которая будет регулировать выход дыма, то есть степень прокопчённости мяса. Из листового металла вырезаем три полоски по 10см и плоскогубцами или в тисках подгибаем край так, чтоб примерно получился уголок и обварим по периметру отверстия соблюдая ровность размеров. И с того же листового металла вырезаем саму задвижку, делая припуск в размере не более 1см чтобы был свободный ход.

С нижней части газового баллона есть цилиндрическая подставка, которую мы тоже срезаем с помощью болгарки. Она приварена разрывным швом по окружности баллона.

Плюсы и минусы мангала из газового баллона

Основные плюсы, на которые ориентируются мастера, решившие сделать подобную конструкцию:

  • невысокая стоимость при достойном качестве материала;
  • возможность одновременного приготовления большого количества продуктов;
  • разнообразие способов готовки;
  • долговечность.

Минусы:

необходима осторожность при изготовлении шашлычницы;
значительный объем работ;
громоздкость и большой вес конструкции,что затрудняет перемещение;
неравномерность прожарки продуктов;
значительный расход угля;
не слишком привлекательный внешний вид после нескольких использований.

Несмотря на множество минусов, плюсы все же перевешивают, что подтверждается появлением всё новых разновидностей мангалов из баллонов на просторах страны.

Подготовка к изготовлению чертежи и оптимальные размеры

Перед резкой подготовленного баллона нужно помнить о технике безопасности. В баллонах с газами всегда остаются осадочные пары, которые при взаимодействии с искрой или сваркой могут привести к неприятным последствиям.

Изготовление мангала из газового баллона начинается с опустошения емкости, для этого откручивается главный вентиль, стравливается газ

Процедура производится с крайней осторожностью, на хорошо проветриваемом участке, вдали от источников огня или попадания прямых солнечных лучей. Визуально убедится в опустошении баллона возможно с помощью мыльного раствора, достаточно нанести его на выходное сопло, наблюдать за образованием пузырей

Если происходит выход газа, соответственно мыльная вода начинает пузыриться, после этого необходимо открутить вентиль гаечным ключом, полностью удалить его из баллона.

Эскиз мангала

После стравливания газа, необходимо перевернуть газовую емкость, слить весь конденсат. После чего под большим напором подается вода, которая вытеснит остаточные пары, удалит конденсат окончательно. Слив воды необходимо производит в дали от жилых помещений, свойства газа таковы, что при малой концентрации может произойти возгорание. Соблюдение последовательности всех процедур делают работы безопасными для человека.

Чертеж мангала

Для производства мангала своими руками необходимо воспользоваться чертежами. Размеры подбираются при соответствии с объемом и формой баллона, при стандартном оборудовании указывается высота 98 см, диаметр 30 см. Толщина стенок газовой емкости стандартная, но может отличаться от прямого предназначения баллона, составляет 0,3 см, вес баллона 22 кг.

Разметка баллона

Перед изготовлением мангала из газового баллона необходимо разметить его по необходимым параметрам. Для отметки используется обычный мел, процесс происходит следующим образом:

  • Определенный диаметр равен 96 см, он легко делится на равные части. Для равномерности производится разметка по продольному шву.
  • Отметки для размещения шампуров устанавливаются при горизонтальном положении, от шва отступается по 24 см в каждую сторону.
  • Устройство крышки выполняется по отступлению 3 см от шва.
  • От двух полученных линий отступается по 10 см, это делается для параллельного крепления ножек в дальнейшем.
  • Линии разреза под крышку выступают в роли границ, которые нанесены на первом этапе (по 24 см отступа).
  • При наличии внутренних колец в конструкции баллона, необходимо производить работы аккуратно, чтобы не повредить их. В дальнейшем они будут исполнять роль держателя крышки.

Схема разметки газового баллона

Разметка и размеры будущего мангала в чертеже

Работа по изготовлению мангала не требует особых чертежей. Необходимо разметить параметры будущего мангала исходя из размеров баллона. Определенной схемы мангала из газовых баллонов не требуются, все зависит от функциональной принадлежности, размеров устройства. Высота разреза и крышки регулируется от используемых горючих средств. Если будут использоваться готовые угли, возможно разрезать баллон пополам, при случае горения дров крышка должна быть выше, чтобы не вываливались заготовки.

Выбор газового баллона

Для газового мангала используется подходящий материал, в том числе и баллон. Найти соответствующий баллон для мангала можно на даче, если использовалась пропановая газовая горелка, в пунктах приеме металлолома или частных объявлениях. Газовый мангал стандартно изготавливается из баллона емкостью 50 литров. Основными критериями при выборе является целый корпус без ржавчины и окислов, чтобы предотвратить дальнейшее разрушение готового изделия.

Процесс изготовления мангала из баллона

Как сделать 2 мангала из 1 газового баллона

Здесь можно вспомнить мультик про шапочника, который сшил семь шапок, но получились эти шапки, мягко говоря, «так себе».

Так можно сделать и с баллоном, если разрезать его четко пополам и вдоль. Отверстия в мангале сверим также как  в варианте выше, для того чтобы обеспечить конвекцию, а значит приток кислорода к дровам и теплого воздуха к приготовляемой пище. Далее привариваем ножки, вот мангал и готов!

Из минусов можно выделить лишь отсутствие крышки и боковых стенок. Это значит, что вполне возможно боковой ветер будет поднимать в мангале пепел, а также не будет возможности закрыть крышку, чтобы пища «потомилась» на остатках дров.

Такой мангал останется не прикрыт, в случае дождя. Ну, а плюсы, мы уже тоже собственно разобрали. Это возможность сделать 2 мангала из одного баллона.

Так скажем если у вас два места, где вы обычно готовите пищу, или вам необходимо два мангала на две семьи, то это очень даже удачный вариант. Еще один плюс, что сделать такие мангалы проще, чем один с крышкой. Они довольно простые по конструкции, здесь даже можно обойтись без каких либо предварительных разметок и чертежей.

Конструктивные особенности газового баллона

В 1953 г. была утверждена конструкция баллонов для индивидуальной газификации квартир и домов. В дальнейшем были разработаны устройства, устанавливаемые не снаружи, а внутри здания.

Газовые баллоны для индивидуального использования по ГОСТ 15860-84:

1 – башмак; 2 – нижнее днище (сфера нижняя); 3 – пояс усиления; 4 – верхнее днище (сфера верхняя); 5 – место для паспорта баллона; 6 – воротник (кожух защитный); 7 – клапан; 8 – ограничительное кольцо горловины для баллонов без обечайки и с клапаном; 9 – обечайка; 10 – кольцо горловины для баллонов с обечайкой и вентилем; 11 – вентиль запорный; 12 колпак предохранительный

Для проектирования мастерам важны основные размеры, их можно найти в прилагаемой таблице 1. Пользуясь данными, можно самостоятельно проработать вид и параметры изделия, которое предполагается изготовить самостоятельно.

Таблица 1: Размеры баллонов для хранения и перевозки пропана

Значения размеров баллонов, мм Емкость баллона номинальная, л
2,5 5,0 12,0 27,0 50,0 80,0
D 200±2,5 222±+3,0 222±+3,0 299±3,0 299±3,0 299±3,0
D₁ 200±3,5 200±3,5 200±3,5 270±4,0 299±4,0 299±4,0
D₂ 155±5,0 155±5,0 155±5,0 222±5,0
D₃ 160±3,5 160±3,5 160±3,5 230±4,0
S 2,0±0,3 2,0±0,3 2,0±0,3 3,0+0,3 3,0+0,3 3,0+0,3
H 225±2,0 285±2,0 470±2,5 575±3,0 960±3,5 1400±4,0
H₁ 136±2,0 197±2,5 384±2,5 474±3,0 830±3,5 1275±4,0
Масса сжиженного газа в баллоне, кг 2,8±0,10 4,0±0,12 6,0±0,15 14,5±0,10 22,0±0,15 31,5±0,20

Из представленных данных видно, что толщина стенок у емкостей большого объема довольно солидная, она составляет 3 мм. Для устройств, где производится сжигание твердого топлива, подобные стенки будут служить довольно долго.

Приварка ножек

Высота мангала должна быть удобной для эксплуатации. Определив её, занимаются ножками. Прекрасно подходят ножки от старинной швейной машинки или профильные трубы. В любом случае для устойчивости жаровни понадобится приварить площадки к ножкам. Это нужно для того, чтобы предотвратить продавливание изделия в грунт.

Для прикрепления нужно просверлить в нижнем основании ёмкости четыре отверстия. В каждое вставляются болты резьбой наружу. По желанию элементы затягиваются или привариваются. Наверху каждой ножки крепятся болтовые гайки, а их уже прикручивают к дну изделия.

Мангал из автомобильного газового баллона, сделанный своими руками

Из емкости от ГБО получается компактная жаровня, которую можно легко переставить или перевезти. Объем работ при изготовлении мангала из автомобильного газового баллона меньший, потому что нет ни башмака, ни вентиля, которые нужно срезать.

Изготавливаем крышку:

  1. Располагаем корпус так, чтобы шов остался внизу.
  2. Извлекаем мультиклапан.
  3. От горловины отступаем 1 см, проводим линию крышки. Она будет заходить на 2 см за боковые швы с каждой стороны.
  4. Откладываем от первой линии еще 42 см, получаем вторую линию крышки.
  5. Делаем рез по первой линии.
  6. Привариваем петли.
  7. Вырезаем крышку полностью.

Работаем с корпусом:

  1. Подвариваем опорные кольца.
  2. Отрезаем и привариваем 2 планки для установки решетки внутри барбекюшницы.
  3. Делаем прорези и сверлим отверстия для шампуров и поддува воздуха.
  4. Устанавливаем ручку на крышку. Ее можно взять готовую или сделать из деревянной заготовки и прута.
  5. Нарезаем и привариваем ножки, упор для крышки.
  6. В крышку на место мультиклапана монтируем термодатчик.

По желанию дополняем ручками для переноски, разделочным столиком, дровницей, крышей или навесом.

Подготовка материалов и инструмента

Первое — выбираем баллон. Рекомендуемый объем — 50 л, чтобы жаровня получилась большой. Прежде чем приступать к изготовлению самодельного мангала, емкость очищают от остатков горючего. Делают это тщательно, даже если кажется, что тара полностью опустошена.

Очистка баллона от газа

Несмотря на то что основной массы пропана в емкости давно нет, на стенках и дне скапливается опасный конденсат. Чтобы избавиться от него, нужно:

  • выпустить газ естественным образом — через клапан;
  • промыть баллон.

Для полного опустошения емкость переворачивают вверх дном. Чтобы понять, выходит ли газ, клапан смачивают мыльной водой — она будет пузыриться. Другой способ — запах. Из-за наличия в пропане одораторов горючее сильно пахнет, особенно если в баллоне его достаточно много. Поэтому чистить емкость следует на открытом воздухе, желательно подальше от людей, чтобы никто не запаниковал. И, конечно, вдали от источников огня.

Фото: отпилили вентиль у пропанового

Промывка баллона осуществляется следующим образом:

  1. Вентиль отпиливают. Делают это вдвоем — помощник постоянно поливает место спила водой, чтобы баллон не взорвался из-за нагрева и искр.
  2. Через отверстие в емкость подают воду под давлением. В процессе баллон встряхивают, чтобы хорошо промыть стенки.
  3. Воду оставляют на несколько дней, после чего спускают. Так как она наполнится меркаптанами, запах будет едким. Выливать такую жидкость на грядки не советуем.

Избавится от резкого запаха газа непросто. Чтобы окончательно вывести его, очищенный и распиленный баллон обжигают изнутри.

Инструменты и дополнительные материалы

Для дальнейшей работы понадобятся:

  • болгарка;
  • дрель;
  • сварочный аппарат;
  • металлические петли и ручка для крышки;
  • стальные трубы для создания ножек.

Если работа ведется в одиночку, пригодятся также заклепки для временного крепежа крышки.

Достоинства

Использование пропановых баллонов для изготовления мангала обусловлено несколькими факторами:

  • Широким распространением и доступностью. Газовые баллоны устанавливаются в автомобили, применяются на промышленных предприятиях и в ЖКХ.
  • Невысокой ценой. Особенно дешево обходятся списанные баллоны. Даже если они непригодны для дальнейшей эксплуатации, дефекты не играют значимой роли при изготовлении мангала. В любом случае, покупка стального листа необходимой толщины обойдется дороже в 2-3 раза.
  • Качеством материала. На изготовление емкостей высокого давления идет легированная сталь или прочная углеродистая. Толщина стенки баллона, пригодного для мангала на 6-10 порций, как правило, составляет не менее 3 мм. Этого достаточно, чтобы жаровня выдерживала высокие температуры (даже при горении древесины) без заметных тепловых деформаций, уверенно противостояла коррозии.
  • Простотой изготовления. Справиться с работой может практически каждый человек, имеющий минимальные навыки обращения с болгаркой и дрелью. Не обязательны даже сварочные работы – для многих простых конструкций достаточно просто правильно порезать заготовку.

Какой баллон лучше? Чаще всего для изготовления мангалов используют кислородные или пропановые баллоны. Вполне подойдут и емкости, предназначенные для хранения азота или углекислого газа, однако найти их подходящего размера значительно сложнее.

Выбор изделия

Прежде чем браться за инструменты и расходные материалы, надо определиться с требованиями, которым должен соответствовать источник огня. Обычно целевая аудитория руководствуется функциональностью, весом, габаритами и мобильностью. Последнюю особенность удается достичь, установив под мангал из баллона своими руками два колеса.

С другой стороны, они не понадобятся, если конструкция имеет легкий вес, пригодна к демонтажу и вообще будет использоваться недалеко от дачного дома. Что касается функциональности, то этот показатель зависит от возможности готовить разные блюда:

  • Традиционный мангал – подойдет для приготовления шашлыка из мяса, рыбы, грибов, картошки, овощей;
  • Мангал-коптильня с топочной камерой – кроме приготовления шашлыка пригоден для копчения курицы, рыбы, сала, колбас и т.д.;
  • Печь под казан – позволяет приготовить плов, горячие блюда, котлеты и даже шашлык.

Если традиционный мангал изготавливается из одного баллона, то модель с топочной камерой приветствует две тематические емкости – под коптильню и топку соответственно. Причем для последней подбирается баллон поменьше.

Что касается печи под казан, то она представляет собой увеличенный в 4-6 раз примус для обогрева-освещения туристической палатки. Ее конструкция находится в вертикальном положении, т.е. стоит одним концом на грунте. Для изготовления печи под казан подбирается один баллон или цельнолитые автомобильные диски.

Подготовка

Какую бы конструкцию мы для себя не выбрали, а все в любом случае начнется с того, что баллон нужно избавить от остатков газа и разрезать в соответствии с чертежами.

Итак, берем обычный 50 литровый баллон из-под горючего газа пропана, и смотрим на объект уже не с позиции его применения по прямому назначению, а с оценкой того, что и как из него может получиться в процессе вмешательства в его структуру болгарки, сверл, сварочного аппарата и прочих инструментов. И, конечно же, первоочередной задачей является избавление от остатков газа, находящихся в баллоне.

Не стоит доверять людям, которые говорят, что баллон пуст. Концентрации газа даже в «пустом» баллоне наверняка хватит, чтобы при контакте с искрами разорвать эту металлическую оболочку на части, попутно причинив незадачливому создателю мангалов массу увечий. А потому, все же, отвинчиваем кран полностью. На старом баллоне штуцер может отказаться прокручиваться наотрез, а потому придется срывать «прикипевший» металл подручными средствами. Самое первое, что можно сделать, это попытаться сорвать его одновременно налегая на рожковый разводной ключ и постукивая вдобавок по свободному месту его рукоятки молотком.

Если это не помогло, следует прибегнуть к помощи теперь уже разводного водопроводного ключа, на более длинные сведенные рукояти которого можно одеть в качестве рычага длинную металлическую трубу.

Перед таким усилием никакая резьба не устоит, главное закрепить баллон, чтобы он не проворачивался вместе с ключом, посредством упорного уголка.

Также для того, чтобы отвинчивание пошло более гладко, можно смочить место, где резьба крана соприкасается с баллоном, «ВэДэшкой», подождав после часика два и дав жидкости подействовать.

Затем емкость необходимо наполнить водой, чтобы она без остатка вытолкнула все горючие газы из баллона. Проделав такую манипуляцию можно быть на 100% уверенным, что в процессе резки вы не улетите на вашем потенциальном мангале на Луну.

Как только емкость наполнена, воду сливать сразу не рекомендуется. Вместо этого следует ввинтить кран на место и приступить к разметке корпуса.

Делается это следующим образом. С одной из сторон баллона уже имеется заводской продольный шов, который в данном случае будет служить нам своеобразным маяком. Замерив полную длину окружности делим ее пополам и ставим отметки на половине ее, то есть на противоположной маяку стороне. После отмеряем от нее еще 8 см в сторону маяка, это и будет отметка, по которой следует отмечать крышку емкости. 8 см мы добавляем затем, чтобы емкость была более глубокой, могла вместить больше углей, а мясо не подгорать на малой высоте.

После этого можно брать болгарку и вырезать ту часть корпуса баллона, которая отныне превратится в своеобразную крышку мангала

При этом стоит обратить внимание, что резать нужно не по самому шву, а рядом с имеющимся швом, иначе можно повредить внутреннее стальное кольцо, которым скрепляется конструкция. Край кольца будет необходим, чтобы держать крышку навесу, то есть, чтобы та не проваливалась вовнутрь мангала. На фото снизу видно, как мастер, не разобравшись в ситуации, неверно разрезал каркас

Приглядевшись, можно различить слева внутри баллона кольцо. Если бы он прорезал болгаркой около шва, край кольца остался бы торчал, тем самым исполняя функцию «тормоза» для крышки. Но в любом случае, это легко исправить, просто наварив кусочки металла изнутри емкости

На фото снизу видно, как мастер, не разобравшись в ситуации, неверно разрезал каркас. Приглядевшись, можно различить слева внутри баллона кольцо. Если бы он прорезал болгаркой около шва, край кольца остался бы торчал, тем самым исполняя функцию «тормоза» для крышки. Но в любом случае, это легко исправить, просто наварив кусочки металла изнутри емкости.

Теперь можно удалить штуцер, обрезов его вровень с корпусом.

После можно при помощи шлифовального круга зачистить место от заусенцев.

Далее порядок работы будет зависеть от того, каков будет функционал мангала. В частности, можно расширить его функциональность до уровня коптильни, о чем мы поговорим по завершении обзора разнообразных моделей простых мангалов.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лофт-студио
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
